GMOS1964BSS - Four à micro-ondes FRIGIDAIRE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'appareil	Four à micro-ondes
Capacité	19 litres
Puissance	700 watts
Dimensions (L x P x H)	45,2 x 33,4 x 25,9 cm
Poids	12 kg
Fonctions de cuisson	Réchauffage, cuisson, décongélation
Commandes	Panneau de contrôle numérique
Sécurité	Système de verrouillage pour enfants
Entretien	Nettoyage intérieur facile avec surface lisse
Accessoires inclus	Plateau tournant, guide d'utilisation
Garantie	2 ans

FOIRE AUX QUESTIONS - GMOS1964BSS FRIGIDAIRE

Comment régler le temps de cuisson sur le micro-ondes FRIGIDAIRE GMOS1964BSS ?

Pour régler le temps de cuisson, tournez le bouton de réglage du temps dans le sens des aiguilles d'une montre pour augmenter le temps ou dans le sens inverse pour le diminuer. Ensuite, appuyez sur le bouton 'Démarrer'.

Pourquoi mon micro-ondes ne chauffe-t-il pas ?

Vérifiez d'abord que la porte du micro-ondes est bien fermée. Assurez-vous également que l'appareil est branché et que le fusible n'est pas grillé. Si le problème persiste, il peut nécessiter une réparation professionnelle.

Comment nettoyer l'intérieur du micro-ondes ?

Utilisez un mélange d'eau chaude et de savon doux. Appliquez la solution avec un chiffon doux ou une éponge. Évitez les nettoyants abrasifs qui peuvent rayer la surface.

Quels types de récipients puis-je utiliser dans le micro-ondes ?

Utilisez des récipients en verre, en céramique, ou en plastique spécifiquement étiquetés comme étant adaptés au micro-ondes. Évitez les récipients en métal.

Comment décongeler des aliments au micro-ondes ?

Utilisez la fonction 'Décongélation' sur le panneau de contrôle. Sélectionnez le type d'aliment que vous souhaitez décongeler et suivez les instructions affichées.

Que faire si le panneau de contrôle ne répond pas ?

Essayez de débrancher le micro-ondes pendant 5 minutes, puis rebranchez-le. Cela peut réinitialiser le système et résoudre le problème.

Le micro-ondes émet un bruit étrange, que dois-je faire ?

Un bruit étrange peut être dû à un plateau tournant mal positionné ou à des objets mal placés à l'intérieur. Vérifiez également que les pieds du micro-ondes sont stables. Si le bruit persiste, contactez un service technique.

Comment savoir si mon micro-ondes a besoin d'être réparé ?

Si vous remarquez des fuites de vapeur, des bruits anormaux, des odeurs brûlées ou si l'appareil ne fonctionne pas correctement, il est conseillé de contacter un professionnel pour une évaluation.

Puis-je utiliser le micro-ondes pour cuire des aliments ?

Oui, le micro-ondes peut être utilisé pour cuire des aliments. Cependant, certains aliments peuvent cuire de manière inégale. Il est souvent recommandé de remuer ou de retourner les aliments à mi-cuisson.

Quelle est la capacité du micro-ondes FRIGIDAIRE GMOS1964BSS ?

La capacité de ce modèle est de 48 litres, ce qui permet de cuire ou de réchauffer de grands plats.

MODE D'EMPLOI GMOS1964BSS FRIGIDAIRE

C2. C1. C3. C4. C6. C5. C6. C1.

• Trouveur de goujons ou marteau

• Ruban adhésif et de masquage

• Blocs de bois de remplissage pour armoires à fond encastré

Pared Pared DIAMETRO DE TALADRO 3/8"F. ÁREA DEL BLOQUE DE RELLENOSP-25Instructions d’installation Four à micro-ondes à hotte intégrée

• IMPORTANT – Conservez ces instructions pour l’inspecteur local.
• IMPORTANT – Respectez tous les codes et règlements en vigueur.• Remarque destinée à l’installateur –Assurez-vous de laisser ces instructions auconsommateur.·Remarque destinée au consommateur –Conservez ces instructions pour vous y reporter ultérieurement.·Niveau de compétence – L’installation de cet appareilnécessite des compétences de base en mécanique et en électricité.
• L’installateur est responsable de la qualité de l’installation.
• Une panne causée par une mauvaise installation n’est pascouverte par la garantie du produit. VEUILLEZ LIRE ATTENTIVEMENT. CONSERVEZ CES INSTRUCTIONS.

Lisez attentivement toutes ces instructions. Des questions? Appelez au 1-800-944-9044(US) 1-800-265-8352(Canada) p/n A06823456 janvier 2023Instructions d’installation INDEX: Renseignements généraux Guide d’installation étape par étape

• Évacuation à l’extérieur par l’arrière p. 16
• -19 Installation de la plaque de montage p. 6
• -8 Mesures de sécurité importantes p. 3
• Exigences électriques p. 3
• Dommages - Expédition/installation p. 4
• Pièces comprises p. 4
• Outils nécessaires p. 5
• Dégagements pour l’installation p. 5
• Enlèvement de la plaque de montage p. 6
• Localisation des montants p. 6
• Établissement de l’emplacement de la plaque murale7 Alignement de la plaque murale p. 8
• Types d’installation p. 9
• Évacuation de la hotte p. 14
• -15 l’évacuation à l’extérieur par l’arrière p. 16
• Enlèvement de l’plaque du ventilateur p. 16
• Fixation de la plaque de montage au mur p. 17
• Préparation de l’armoire supérieure p. 17

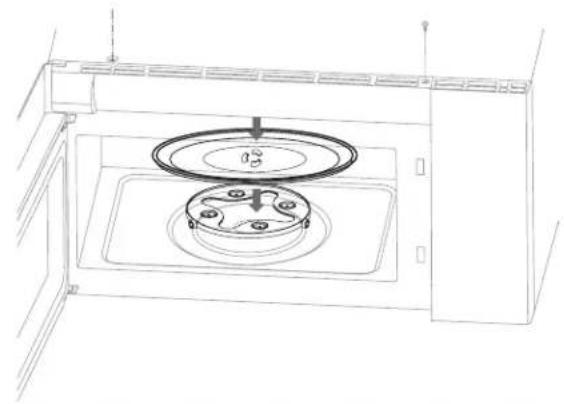

• Avant d’utiliser votre four à micro-ondes p. 24
• L`information de gabarit p. 2
• Adaptation du ventilateur du four à micro-ondes pour l’évacuation à l’extérieur par l’arrière p. 17
• -18 Installation du four à micro-ondes p. 19

• Évacuation à l’extérieur par le dessus p. 20
• -23 Fixation de la plaque de montage au mur p. 20
• Préparation de l’armoire supérieure p. 21
• Ajustement du ventilateur p. 21
• -22 Vérification du fonctionnementdu registre p. 22
• Installation du four à micro-ondes p. 22
• -23 Ajustement de l’adaptateur d’évacuation p. 23
• Connexion au conduit p. 23

FR-2Instructions d’installation Ce produit nécessite une prise de courant à trois alvéoles mise à la terre. Avant d’entreprendre l’installation, l’installateur doit vérifier la continuité de la mise à la terre de la boîte de la prise de courant pour s’assurer que cette dernière est correctement mise à la terre. Si ce n’est pas le cas, ou si la boîte ne répond pas aux exigences électriques indiquées (à la section EXIGENCES ÉLECTRIQUES), il faut faire appel à un électricien qualifié pour corriger tout défaut. ATTENTION: Pour votre sécurité, enlevez le fusible ou déclenchez le disjoncteur au panneau de distribution principal avant d’entreprendre l’installation, afin d’éviter toute blessure grave ou mortelle imputable à un choc électrique. ATTENTION : Pour votre sécurité, la surface de montage doit être en mesure de supporter la charge des armoires, ainsi qu’un poids supplémentaire de 28,5 à 38,5 kg (63 à 85 lb) correspondant au poids du produit, et la charge du four qui peut atteindre 22,7 kg (50 lb), pour un poids total de 51,3 à 61,2 kg (113 à 135 lb). ATTENTION : Pour votre sécurité, ce produit ne doit pas être installé avec des armoires aménagées en îlot ou en péninsule. Il doit être fixé À LA FOIS à une armoire supérieure ET à un mur. REMARQUE : Pour faciliter l’installation et pour votre sécurité, l’installation de ce produit doit être effectuée par deux personnes.

CHOC GRAVE OU MORTEL. Pour diminuer les risques de choc électrique, le cordon d’alimentation de cet appareil est muni d’une fiche à trois broches (mise à la terre) qui correspond à une prise murale à trois alvéoles, mise à la terre.

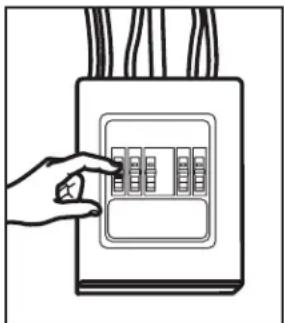

MESURES DE SÉCURITÉ IMPORTANTES

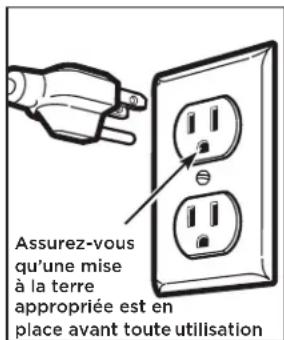

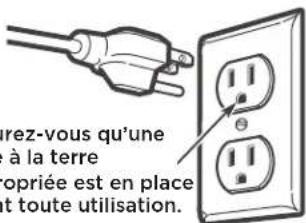

Assurez-vous qu’une mise à la terre appropriée est en place avant toute utilisation Demandez à un électricien qualifié de vérifier la prise murale et le circuit électrique pour vous assurer que la prise est correctement mise à la terre. Si la prise murale est du type standard à deux alvéoles, il est très important de la faire remplacer par une prise à trois alvéoles correctement mise à la terre en vous adressant à un électricien qualifié. NE COUPEZ, NE DÉFORMEZ ET NE RETIREZ EN AUCUN CAS UNE DES BROCHES DE LA FICHE DU CORDON D’ALIMENTATION. N’UTILISEZ PAS DE RALLONGE. EXIGENCES ÉLECTRIQUES Les caractéristiques nominales de ce produit sont : 120 VCA, 60 Hz, 15 A et 1,6 kW. Ce produit doit être branché à un circuit d'alimentation séparée et dédiée de tension et de fréquence appropriées. La grosseur des fils doit être conforme aux exigences du Code national d'électricité ou du code local en vigueur pour cette puissance nominale. La fiche du cordon d'alimentation doit être branchée dans une prise de courant mise à la terre, séparée et dédiée de 15 ou 20 ampères. La boíte de la prise doit être aménagée dans l'armoire située au-dessus du four à micro- ondes. La bofte de la prise et le circuit d'alimentation doivent être installés par un électricien qualifié, conformément aux normes du Code national d'électricité ou du code local en vigueur. FR-3Instructions d’installation DOMMAGES — EXPÉDITION/ INSTALLATION

• Si l’appareil est endommagé durant le transport, retournez-le au magasin où vous l’avez acheté pour réparation ou remplacement.

• Si l’appareil est endommagé par le client, la réparation ou le remplacement reste à la charge du client.

• Si l’appareil est endommagé par l’installateur (s’il s’agit d’une personne différente du client), la réparation ou le remplacement doivent faire l’objet d’une entente entre le client et l’installateur. Vous trouverez les pièces de quincaillerie dans un sachet fourni avec l’appareil. Vérifiez que vous avez reçu toutes ces pièces. REMARQUE: Des pièces supplémentaires sont incluses.

Vis à bois (1/4 x 2 po) Boulons à ailettes (et écrous à oreilles) (3/16 x 3 po) Vis à métaux à auto-alignement (1/4 po - 28 x 3-1/4 po) Passe-fil en nylon (pour armoires en métal)

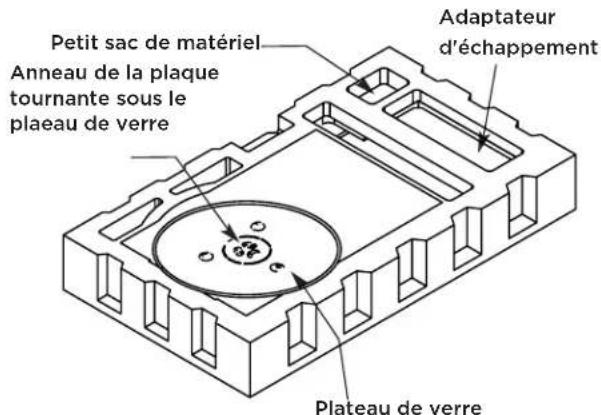

Adaptateurde conduitd’évacuation Plateau en verreGabarit pour armoire supérieureGabarit po urmur arriérecombiné Mode d’emploi et d’entretienMode d’emploi et d’entretien

Trépied Etagère métallique de convection Pour certains modèlesPour certains modèles Anneau de plateau tournant FR-4Instructions d’installation

• Trouveur de goujons ou marteau

• Ruban adhésif et de masquage

• Blocs de bois de remplissage pour armoires à fond encastré

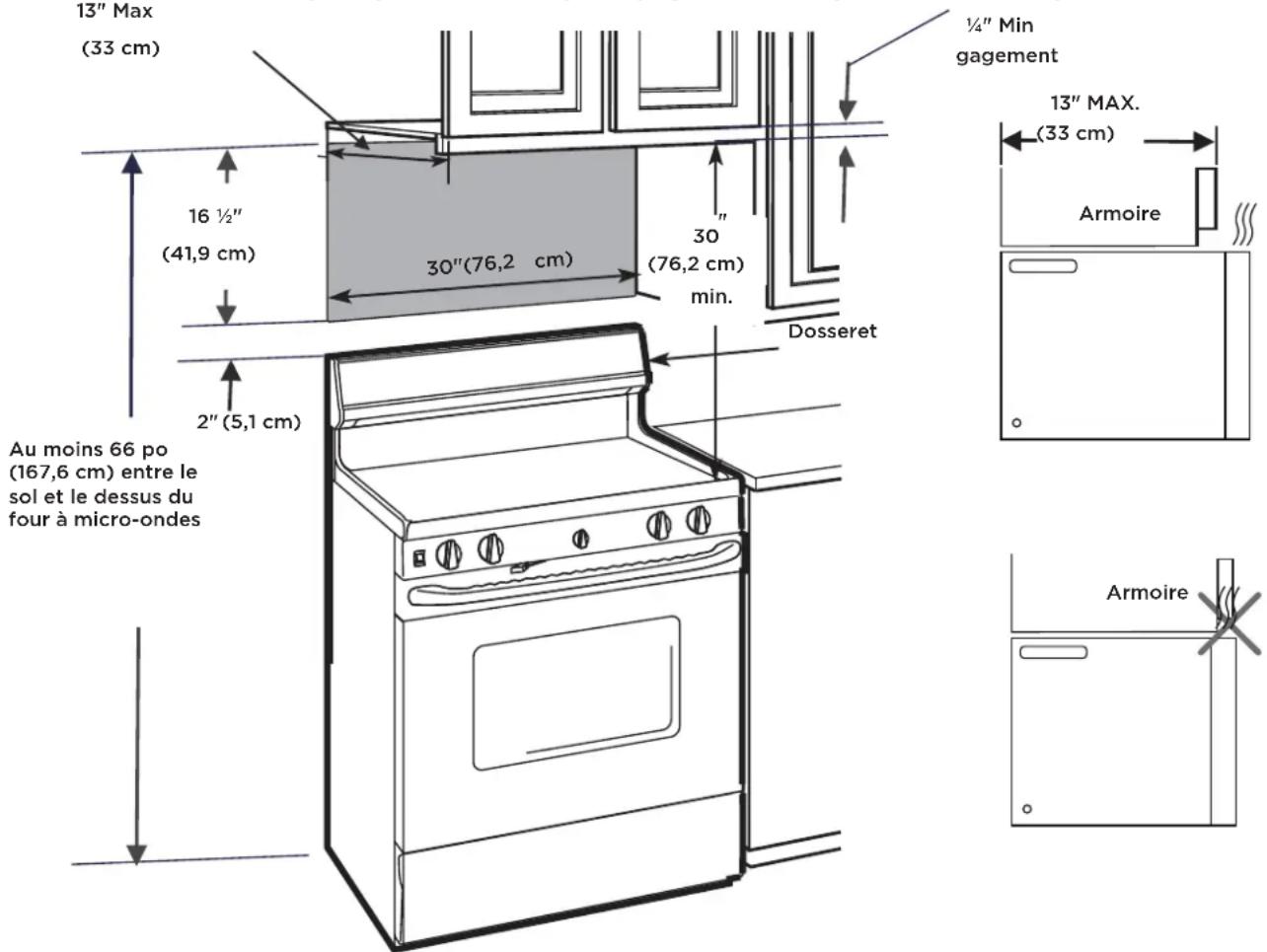

• Il faut un espace d au moins 30 po (76,2 cm) entre les armoires, sans obstructions.

• Si l’évacuation de l’air de votre four à micro-ondes s’effectue vers l’extérieur, consultez la section « Évacuation de la hotte pour la préparation du conduit d’évacuation ».

• Lorsque vous installez le four à micro-ondes sous des armoires dont le fond est lisse et plat, suivez attentivement les instructions du gabarit pour armoire supérieure concernant le d gagement du cordon d’alimentation.

• Comme un guide d’installation, voir page 26 pour l information de gabarit montage.

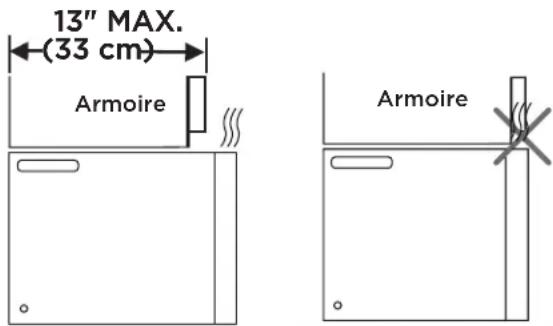

• Si la profondeur du armoire incluant les portes du armoire est plus de 13 po alors l'unité doit être espacée du mur utilisant des matériaux adéquats supportant 150 lbs pour permettre une bonne ventilation d'air au sommet/admission d'air. Au moins 66 po (167,6 cm) entre le sol et le dessus du four à micro-ondes¼" Min13" Max(33 cm)16 ½"(41,9 cm)Dosseret (76,2 cm) min. Armoire2" (5,1 cm)Armoiregagement(33 cm) " MAX.30"(76,2 cm) FR-5Instructions d’installation

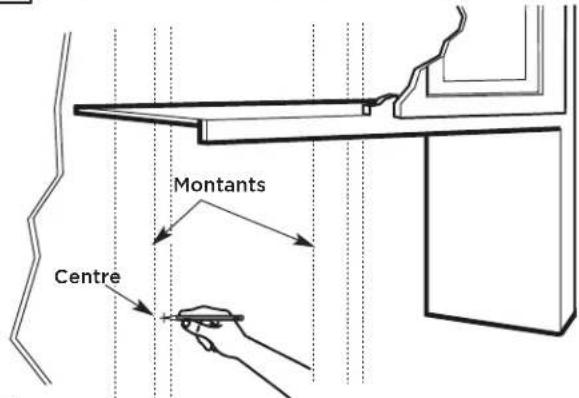

Localisez les montants en utilisant une des méthodes suivantes : A. Localisateur de montant – dispositif magnétique permettant de localiser les clous. B. Utilisez un marteau pour frapper légèrement sur la surface de montage jusqu’a ce que vous n’entendiez plus un son creux. Cela signifie que vous avez trouvé un montant. Après avoir localisé le(s) montant(s), trouvez-en le centre en sondant le mur à l’aide d’un petit clou afin de trouver les rebords du montant. Puis faites une marque à mi-chemin entre les deux bords. Le centre de tout montant adjacent doit se trouver à 16 po (40,6 cm) ou 24 po (61 cm) de cette marque. Tracez une ligne verticale marquant le milieu des montants.

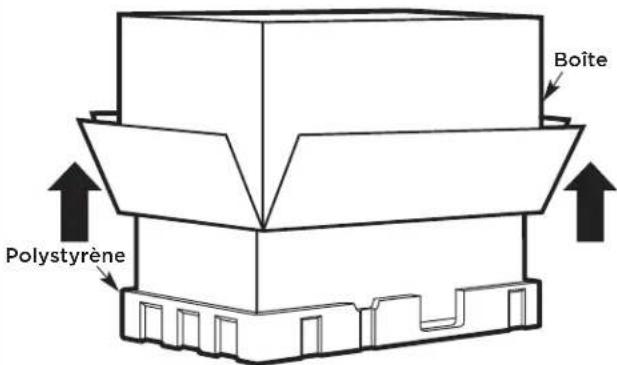

Boîte Polystyrène CentreMontants Tirez la boîte vers le haut pour dégager le four.

Repliez complètement les quatre rabats contre les côtés de la boîte. Ensuite, retournez le four et la boîte avec précaution. Le four devrait reposer sur le polystyrène.

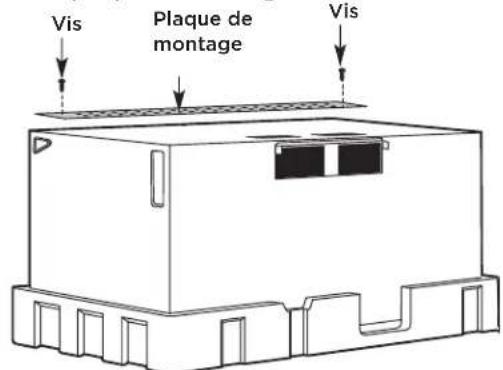

Enlevez les vis de la plaque de montage. Cette plaque sera utilisée comme gabarit pour le mur arrière et pour le montage. Remettez en place les vis retirées préalablement.

Coupez le centre du sac en plastique pour retirer la plaque de montage Vis Plaque demontage Vis Adaptateur d'échappement Petit sac de matériel Anneau de la plaque tournante sous le plaeau de verre Plateau de verre Enlevez les instructions de l'installation, utilisez et prenez soin, adaptateur d'échappement, anneau de la plaque tournante, rayon, filtres, plateau de verre et le petit sac de matétiel. N'enlevez pas le polystyrène protégeant l'avant du four. Gardez l’appareil à au moins 8 pouces du bord du comptoir pour éviter de tomber parce que de la lourde porte. FR-6Instructions d’installation Vos armoires peuvent être dotées de garnitures décoratives qui entravent l’installation du micro-ondes. Enlevez l’élément décoratif pour installer convenablement le four à micro-ondes et pour vous assurer qu’il est de niveau.LE FOUR À MICRO-ONDES DOIT ÊTRE DE NIVEAU. Utilisez un niveau pour vous assurer que le fond de l’armoire est de niveau. Si les armoires sont dotées uniquement d’un rebord avant, sans rebord sur les côtés ou à l’arrière, installez la plaque de montage plus bas, à la même distance que le rebord avant de l’armoire. Ainsi, le four sera de niveau. Mesurez la hauteur intérieure du rebord avant de l’armoire.Tracez une ligne horizontale sous le fond de l’armoire, sur le mur arrière à une distance équivalente à la longueur intérieure du rebord avant de l’armoire.Pour l’installation sous une armoire dotée d’un rebord avant uniquement, alignez les languettes de montage sur cette ligne horizontale, sans qu’elles touchent le fond de l’armoire, tel que décrit à l’étape D.

Emplacement de la plaque - sous une armoire à fond plat Emplacement de la plaque - sous une Emplacement de la plaque - sous une armoire dotée d’un rebord Au moins 30 po

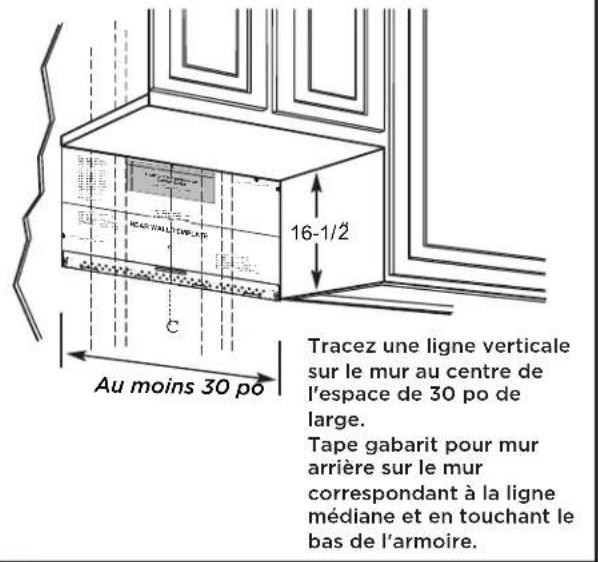

16-1/ ″ Tracez une ligne verticale sur le mur au centre de l'espace de 30 po de large. Tape gabarit pour mur arrière sur le mur correspondant à la ligne médiane et en touchant le bas de l'armoire.

À 30 po de la surface de cuisson Tracez une ligne verticale sur le mur au centre de l'espace de 30 po de large. Tape gabarit pour mur arrière sur le mur correspondant à la ligne médiane et en touchant le cadre bas de l'armoire.

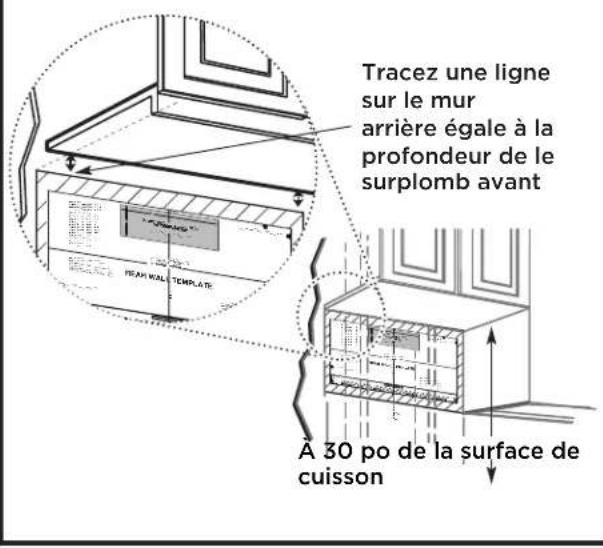

À 30 po de la surface de cuisson Tracez une ligne sur le mur arrière égale à la profondeur de le surplomb avant FR-7Instructions d’installation

ATTENTION : Portez des gants pour éviter de vous blesser sur les bords coupants.

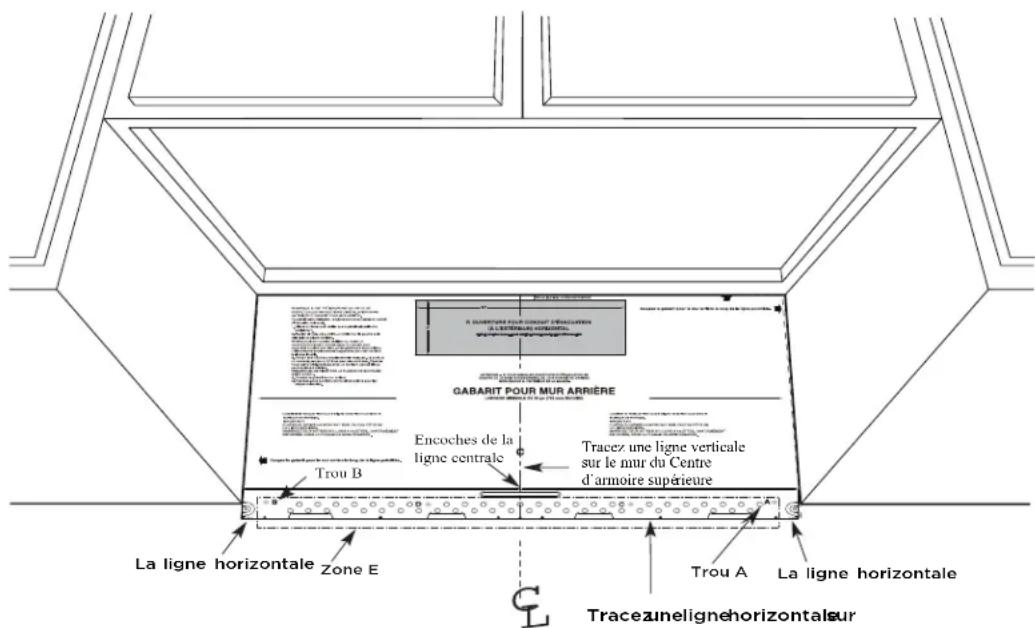

ALIGNEMENT DE LA PLAQUE MURALE

La ligne horizontaleLa ligne horizontaleTrou ATrou BZone EEncoches de laligne centraled`armoire sup rieureTracez une ligne verticale sur le mur du Centre Tracez une ligne horizontale sur le mur de fond de "Gabarit pour mur arrière "

REMARQUE: Les trous A et B sont à l'int rieur de la zone E. Si aucun des trous A et B ne se trouve dans un montant, trouvez un montant dans la zone E et tracez un cinquième cercle pour l’aligner sur un montant. Il est important qu’au moins une vis à bois soit fixée solidement dans un montant pour soutenir le poids du four à microondes. Mettez la plaque de montage de côté. Tracez une ligne verticale sur le mur au centre de l’espace de 30 po de large. Tracez une ligne horizontale sur le mur de fond de "Gabarit pour mur arrière". Trouvez un clou du mur dans la zone "E" du plateeau de montage, reférez-vous à la section 1B. Trouver les clous du mur. Pour attacher le plateau du montage dans le clou forez un trou de 3/16 po dans le clou en bois. Forez un trou de 5/8 po pour le verrou d'interrupteur à bascules dans un autre emplacement (Trou A ou Trou B). REMARQUE : NE FIXEZ PAS LA PLAQUE DE MONTAGE MAINTENANT. FR-8Instructions d’installation TYPES D’INSTALLATION (Choisissez A, B ou C)

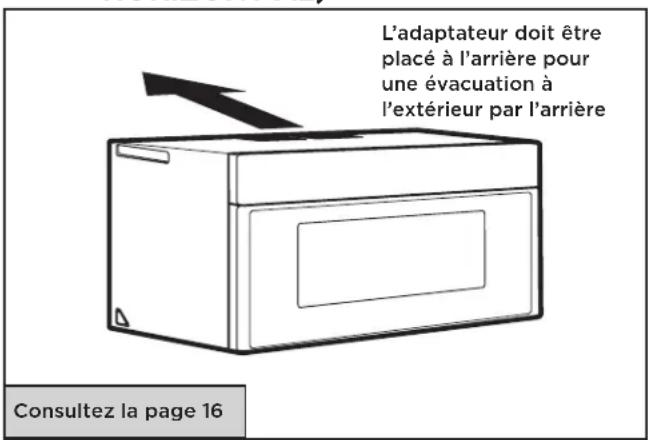

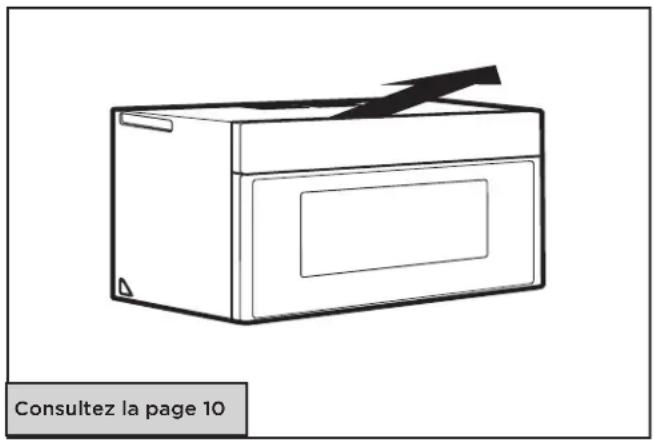

Ce four à micro-ondes est conçu pour s’adapter aux trois types d’évacuation suivants : A. Évacuation à l’extérieur par le dessus (conduit vertical) B. Évacuation à l’extérieur par l’arrière (conduit horizontal) C. Recyclage (sans conduit)

ÉVACUATION À L’EXTÉRIEUR PAR LE

ÉVACUATION À L’EXTÉRIEUR PAR

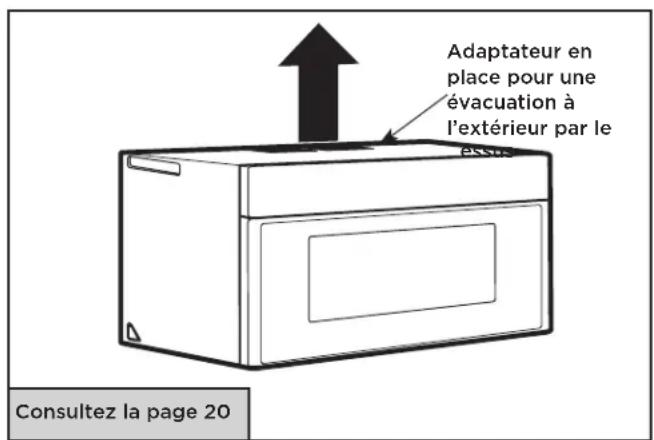

Adaptateur en place pour une évacuation à l’extérieur par le dessus Consultez la page 20 L’adaptateur doit être placé à l’arrière pour une évacuation à l’extérieur par l’arrière REMARQUE: Ce four à micro-ondes est équipé à l’usine en vue d’une Recyclage

Choisissez le type d’évacuation approprié à votre installation et rendez-vous à cette section. Consultez la page 16 Consultez la page 10 Sur les modèles conçus pour le recyclage d’air, un filtre à charbon jetable est installé en usine pour retenir la fumée et les odeurs.

suivantes que si vous décidez d’évacuer l’air du ventilateur à l’extérieur. Si vous décidez de recycler l’air dans la pièce, rendez-vous à la page 10. FR-9Instructions d’installation RECYCLAGE D’AIR (évacuation sans conduit)

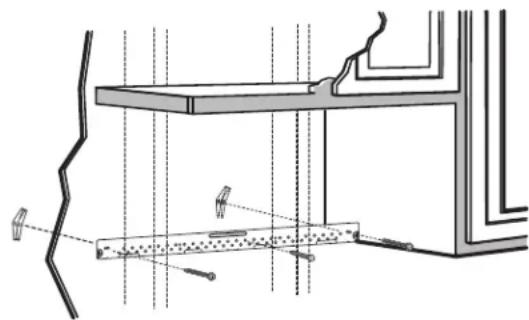

A1. Placez la plaque de montage contre le mur et insérez les écrous à ailettes dans les trous du mur pour fixer la plaque. REMARQUE: Avant de resserrer les boulons à ailettes et la vis à bois, assurez-vous que la plaque est bien centrée sous l’armoire et que les languettes de la plaque de montage touchent le dessous de l’armoire lorsque vous poussez la plaque contre le mur. ATTENTION: Faites attention de ne pas vous pincer les doigts entre l’arrière de la plaque de montage et le mur. Serrez tous les boulons. Tirez sur la plaque pour faciliter le serrage des boulons.

C4. C5. REMARQUES IMPORTANTES :• Assurez-vous que les vis du moteur du ventilateur et de la plaque du ventilateur sont solidement vissées lorsque vous les remettez en place. Cela évitera les vibrations excessives.

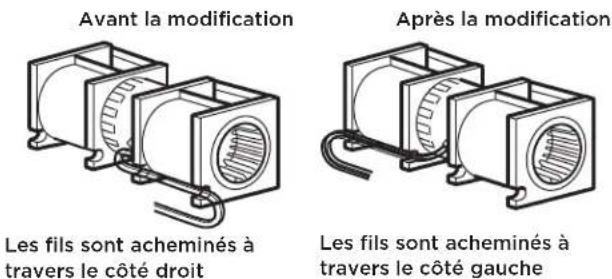

• Assurez-vous que les fils du moteur sont bienacheminés, fixés et qu’ils ne sont pas coincés.

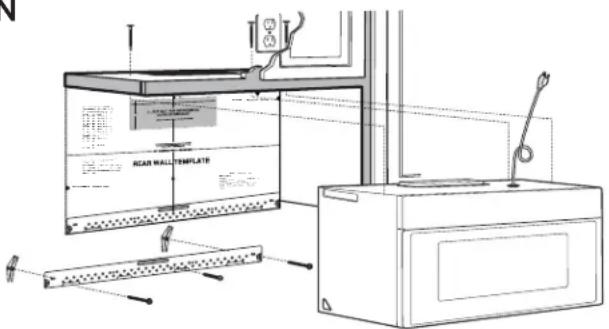

VUE D’ENSEMBLE DE L’INSTALLATION

C1. Fixation de la plaque de montage au mur C2. Préparation de l’armoire supérieure C3. Vérification de l’plaque du ventilateur Installation du four à micro-ondes Installation ou changemeut du filtre à charbonEspace pour les ailettes supérieur à l’épaisseur du murÉcrou à ailettesBoulon àailettesPlaque demontage Mur Extrémitédu boulon Pour uti liser les boulons à ai lettes : Enlevez les écrous à ailettes des boulons. Insérez les boulons dans la plaque de montage à travers les trous dans le gypse et réassemblez les écrous à ailettes, à 3 / 4 po (19 mm) sur chaque boulon.

Fixez la plaque au mur à l’aide des boulons à ailettes. Vous devez utiliser au moins une vis à bois pour fixer la plaque à un montant.REMARQUE: Si la profondeur du armoire incluant les portes du armoire est plus de 13'' alors l'unité doit être espacée du mur utilisant des matériaux adéquats supportant 150 lbs pour (33 cm) 13" MAX. permettre une bonne ventilation d'air au sommet/admission d'air.ArmoireArmoire 3/8"

FR-10Instructions d’installation REMARQUE: Lors de l’installation du four à micro-ondes, faites passer le cordon d’alimentation à travers le trou situé dans le fond de l’armoire supérieure. Gardez-le bien serré durant les étapes 1 à 3. Ne coincez pas le cordon ou ne soulevez pas le four en tirant sur le cordon. Soulevez le four à micro-ondes, penchez-le vers l’avant et accrochez les fentes du bord inférieur de l’arrière du four sur les quatre languettes inférieures de la plaque de montage.

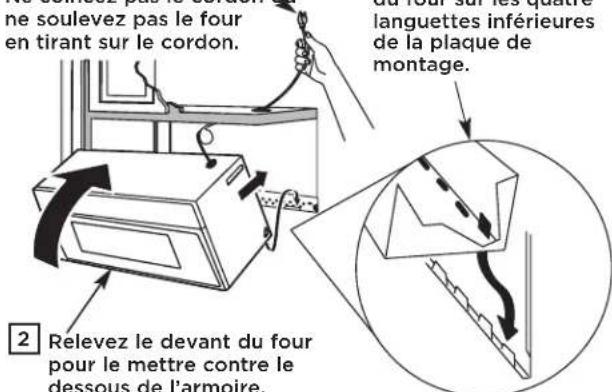

Relevez le devant du four pour le mettre contre le dessous de l’armoire. Insérez une vis à auto-alignement dans le trou situé au centre de l’armoire supérieure. Fixez temporairement le four en faisant faire au moins deux tours complets à la vis après que les filets aient été engagés. (Elle sera complètement resserrée plus tard.) Assurez-vous que le cordon d’alimentation est bien serré. Faites attention de ne pas le coincer, particulièrement au moment d’installer le four sous l’armoire.

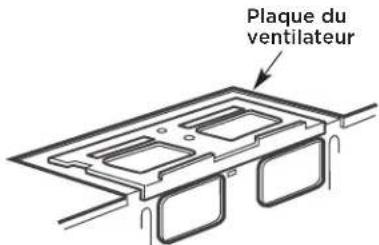

VENTILATEUR Plaque duventilateur

• Placez le four à micro-ondes en position debout, le dessus de l’appareil sur le dessus.

• Inspectiez pour affirmer le ventilateur metal est installez dans la cavité.

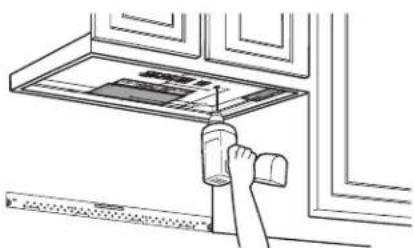

Vous devez percer des trous pour les vis de soutien supérieures, ainsi qu’un trou suffisamment grand pour y faire passer le cordon d’alimentation. A2.

• Lisez les instructions sur le GABARIT POUR ARMOIRE SUPÉRIEURE.
• Collez-le sous l’armoire supérieure à l’aide de ruban adhésif.
• Percez les trous, en suivant les instructions du GABARIT POUR ARMOIRE SUPÉRIEURE.ATTENTION : Portez des lunettes de sécurité lorsque vous percez des trous dans le fond de l’armoire. REMARQUE: Ajustez correctement le haut du gabarit si le micro-ondes devient espacé du mur à cause de la profondeur du armoire (incluant les portes du armoire) de plus de 13". Avant de l’armoire Étagère inférieure de l’armoire Entretoise Vis à auto-alignement Dessus du four à micro-ondes Fixez le four à micro-ondes à l’armoire supérieure. Équivalent à la profondeur du rebord de l’armoire

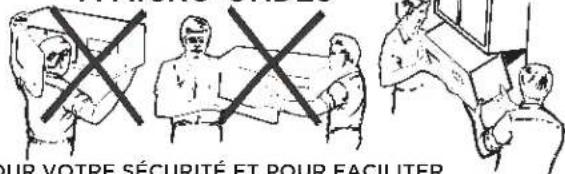

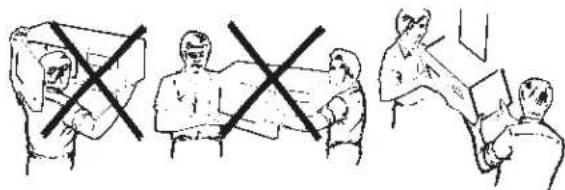

POUR VOTRE SÉCURITÉ ET POUR FACILITER L’INSTALLATION, L’INSTALLATION DE CE FOUR DOIT ÊTRE EFFECTUÉE PAR DEUX PERSONNES. IMPORTANT: Ne pas saisir ou utiliser la poignée ou l'écran thermique durant l'installation. Ne pas retirer les entretoises en carton entre l'écran thermique et la porte. REMARQUE: Si vos armoires sont en métal, installez un passe-fil en nylon autour de l’orifice du cordon d’alimentation pour empêcher que le cordon soit coupé. REMARQUE: Si le four est installé sous une armoire dotée d’un rebord avant, nous vous recommandons d’utiliser des entretoises. IMPORTANT: Si vous n’utilisez pas d’entretoises, des dommages peuvent être causés au boîtier au moment de resserrer les vis. FR-11Instructions d’installation

INSTALLA TION DU FOUR À MICRO-

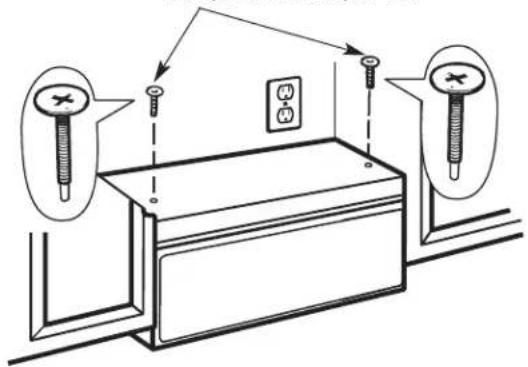

ONDES (suite) A4. Insérez deux vis à auto-alignement à travers les trous de l’armoire supérieure. Faites faire deux tours complets à chaque vis.

Serrez les deux vis de chaque côté dans le dessus du four à micro-ondes. (Tout en serrant les vis, soulevez l’avant du four à micro-ondes et poussez-le contre le mur et l’armoire supérieure.)

Installez les filtres. Consultez le Manuel de l’utilisateur emballé avec le four.

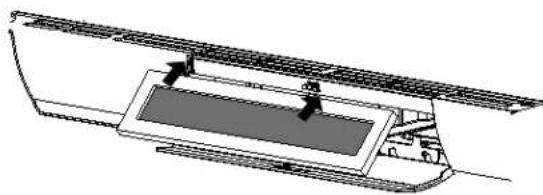

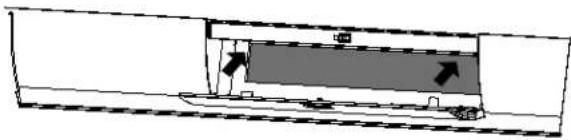

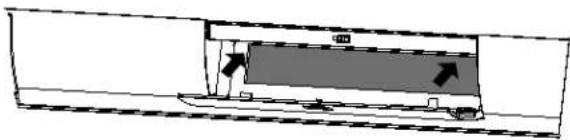

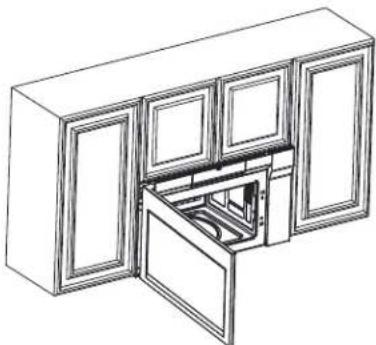

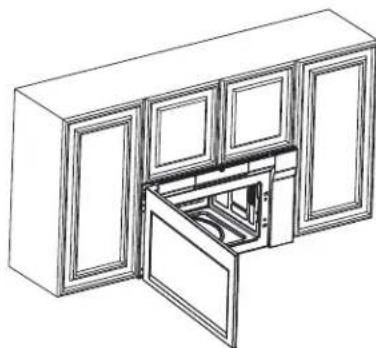

DU FILTRE À CHARBON (Certains modèles) Débranchez le four à micro-ondes ou déconnectez l'alimentation.REMARQUE: Le filtre à charbon de bois est installé d'usine dans certains modèles. Reférez-vous à l'utilisation et soin pour voir si le vôtre est installé d'usine et pour l'information de remplacement. Pour le modèle sans la porte d'accès au filtre de recirculation, suivez ces étapes pour remplacer ou installer un filtre à charbon de bois. FR-12 A 5.3 A 5.2 A 5.4 Déballez le filtre à charbon en poussant le haut du filtre vers l'intérieur, puis retirez-le de l'appareil. Glisser le haut du nouveau filtre à charbon dans le haut de l a cavité du filter. Ouvrez la porte du micro-ondes et appuyez sur la position "PUSH" sur l'évent, puis ouvrez le couvercle.Instructions d’installation A 5.5 Appuyez sur le fond du filtre à charbon pour le placer dans a position correcte. INSTALLATION OU

CHANGEMEUT DU FILTRE

À CHARBON (suite) A5. FR-13 Fermez la porte du micro-ondes. Branchez le four à micro-ondes ou reconnectez l'alimentation. A 5.6 A 5.7 Fermez ensuite le couvercle de l'évent.Instructions d’installation

• IMPORTANT: Si vous utilisez un adaptateur de transition, il faudra couper les coins inférieurs du registre aux dimensions de l’adaptateur à l’aide de cisailles pour que le registre puisse bouger. Les longueurs équivalentes des pièces de conduits sont basées sur des essais réels et représentent les longueurs nécessaires à une bonne ventilation pour n’importe quelle hotte. Longueur totale LONGUEUR ÉQUIVALENTE pi ou m pi ou m pi ou m pi ou m pi ou m pi ou m pi ou m pi ou m pi ou m NOMBRE UTILISÉ

LONGUEUR ÉQUIVALENTE 5 pi (1,5 m) 40 pi (12,2 m) 10 pi (3 m) 5 pi (1,5 m) 25 pi (7,6 m) 5 pi (1,5 m) 24 pi (7,3 m) 1 pi (0,3 m) Adaptateur de transition* Évent mural Coude de 90° Coude de 45° Coude de 90° Coude de 45° Évent de toiture Conduit droit rond de 6 po (15,2 cm) ou rectangulaire de 3-1/4 x 10 po (8,2 x 25,4 cm)

EXTERIEURE DE CODUITS D`ECHAPPEMENT. Longueur maximale du conduit: Pour une circulation d’air satisfaisante, la longueur totale du conduit rectangulaire de 3-1/4 x 10 po (8,2 x 25,4 cm) ou du conduit rond de 5 po (12,7cm) / 6 po (15,2 cm) de diamètre ne doit pas excéder une longueur équivalente à 1 4 0 pi (4 2,7m) Les coudes, adaptateurs de transition, évents muraux ou de toiture, etc. offrent une résistance supplémentaire à la circulation de l’air et sont équivalents à une section de conduit droit plus longue que leur dimension réelle. Lorsque vous calculez la longueur totale du conduit, ajoutez les longueurs équivalentes de tous les adaptateurs de transition et des coudes, ainsi que la longueur de toutes les sections de conduit droit. Vous trouverez dans le tableau ci-dessous la longueur équivalente approximative

pieds et en mètres de certains types de conduits. REMARQUE : Si vous devez installer des conduits, notez que la longueur totale du conduit rectangulaire de 3-1/4 po x 10 po (8,2 x 25,4 cm) ou du conduit rond de 5 po (12,7cm)/6 po (15,2 cm) de diamètre ne doit pas être supérieure à 1 4 0 pi (4 2,7m) de longueur équivalente. L’évacuation vers l’extérieur requiert un CONDUIT D’ÉVACUATION POUR HOTTE. Lisez attentivement ce qui suit. REMARQUE: Il est important que l’évacuation soit installée en utilisant le chemin le plus direct et avec le moins de coudes possible. Cela assure une bonne évacuation et aide a prévenir les blocages. Assurez-vous également que les registres bougent librement et que rien ne bloque les conduits. Connexion d'échappement: L'adaptateur d'échappement a été conçu pour s'accoupler avec une canalisation rectangulaire standard de 3 1/4 x 10 po (8.2 x 25,4 cm). Si une canalisation ronde est recquise, un adaptateur de transition rectangulaire-rond doit être utilisé. Une canalisation de diamètre 5 po (12,7cm) / 6 po (15,2cm) est acceptable à utiliser. FR-14Instructions d’installation

CANALISATION D'ECHAPPEMENT EXTERNE

ÉVACUATION À L’EXTÉRIEUR PAR LE DESSUS (EXEMPLE SEULEMENT) Le tableau suivant décrit un exemple d’installation de conduit. Évent de toiture Conduit droit de 12 pi (3,6 m)(rond de 6 po/15,2 cm)Adaptateur de transition* Les longueurs équivalentes des pièces de conduits sont basées sur des essais réels et représentent les longueurs nécessaires à une bonne ventilation pour n’importe quelle hotte.

• IMPORTANT: Si vous utilisez un adaptateur de transition, il faudra couper les coins inférieurs du registre aux dimensions de l’adaptateur à l’aide de cisailles pour que le registre puisse bouger.PIÈCES DE CONDUITLONGUEUR ÉQUIVALENTE 24 pi (7,3 m)12 pi (3,6 m) 5 pi (1,5 m)

NOMBREUTILISÉ (1) (1) (1) Longueur totaleLONGUEUR ÉQUIVALENTE24 pi (7,3 m)12 pi (3,6 m)5 pi (1,5 m)41 pi (12,5 m)Évent muralConduit droit de 3 pi (0,91 m)(rectangulaire 1/4 x 10 po/ 8,2 x 25,4 cm)Coude de 90°Les longueurs équivalentes des pièces de conduits sont basées sur des essais réels et représentent les longueurs nécessaires à une bonne ventilation pour n’importe quelle hotte. REMA RQUE : Dans le cas d’une évacuation par l’arrière, veillez à aligner le conduit d’évacuation sur les espaces entre les montants, ou à préparer le mur au moment de la construction en laissant assez d’espace entre les montants pour recevoir le conduit. PIÈCES DE CONDUITLONGUEUR ÉQUIVALENTE 40 pi (12,2 m)3 pi (0,9 m) 10 pi (3 m)

NOMBREUTILISÉ (1) (1) (2) Longueur totaleLONGUEUR ÉQUIVALENTE40 pi (12,2 m)3 pi (0,9 m)20 pi (6 m)63 pi (19,2 m) ÉVACUATION À L’EXTÉRIEUR PAR L’ARRIÈRE (EXEMPLE SEULEMENT) Le tableau suivant décrit un exemple d’installation de conduit. FR-15Instructions d’installation ÉVACUATION À L’EXTÉRIEUR PAR L’ARRIÈRE (Conduit horizontal)

• Assurez-vous que les vis du moteur du ventilateur et de la pla que du ventilateur sont solidement vissées lorsque vous les remettez en place. Cela évitera les vibrations excessives.

• Assurez-vous que les fils du moteur sont bien acheminés, fixés et qu’ils ne sont pas coincés.

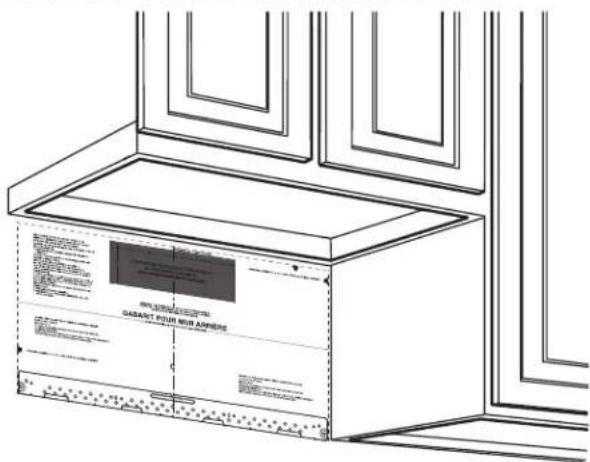

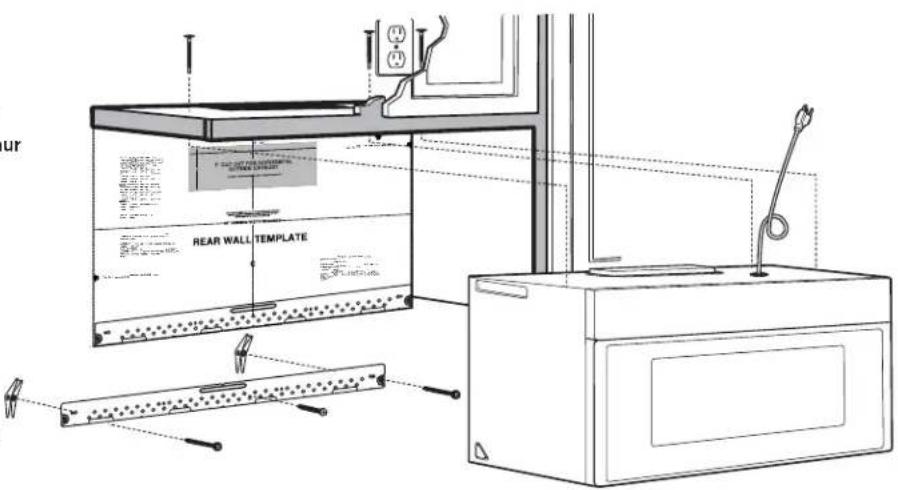

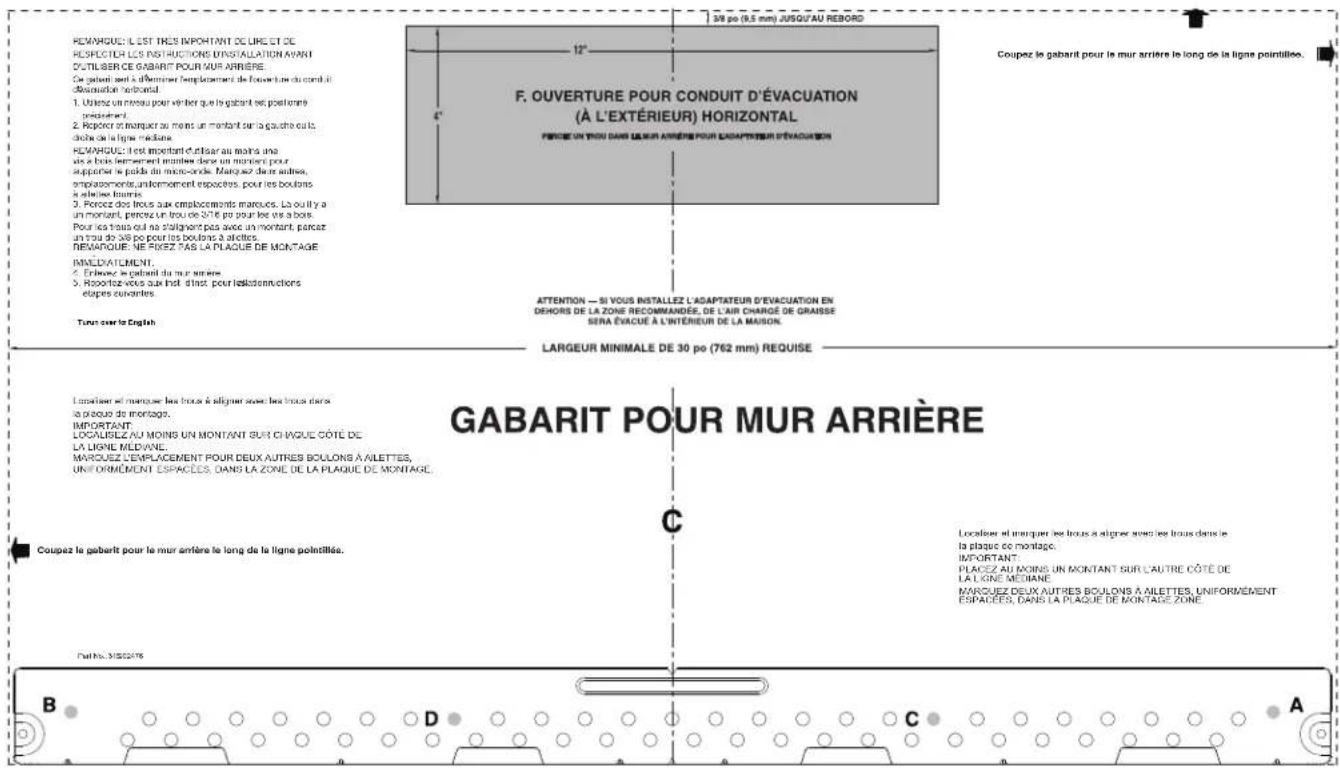

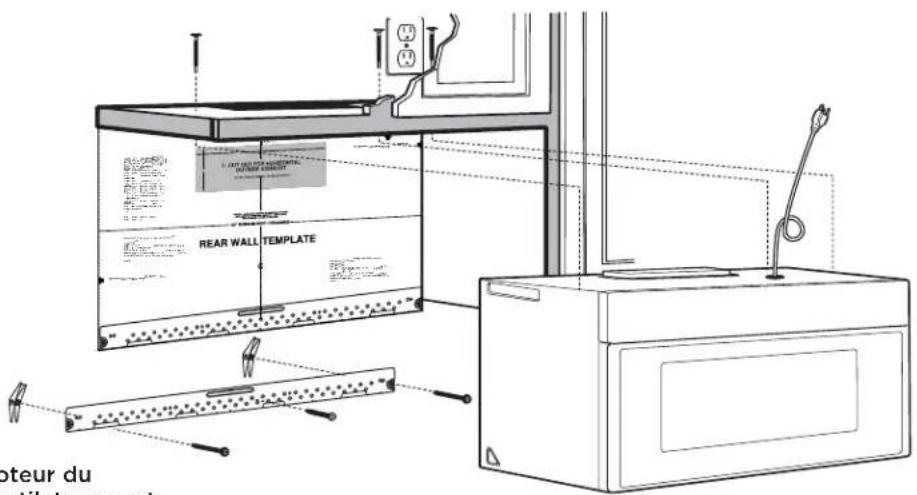

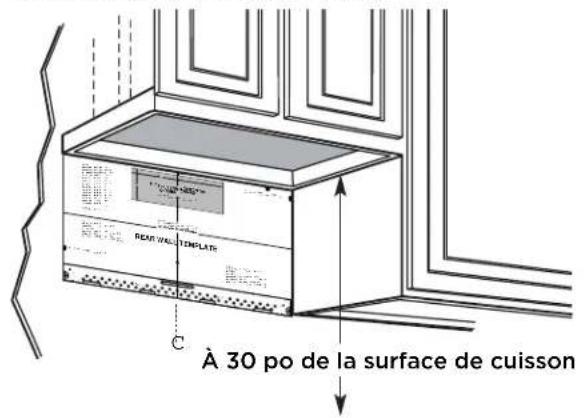

• Lisez les instructions figurant sur le GABARIT POUR MUR ARRIÈRE.

• Collez-le au mur arrière.

• Percez l’ouverture en suivant les instructions sur le GABARIT POUR MUR ARRIÈRE.

L’EXTÉRIEUR PAR L’ARRIÈRE Vous devez percer une ouverture dans le mur arrière pour l’évacuation à l’extérieur. B1. B2.

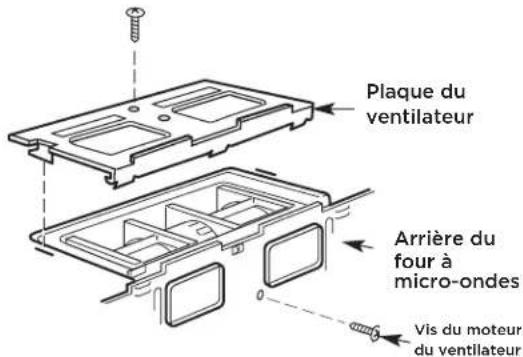

ENLÈVEMENT DE L’PLAQUE

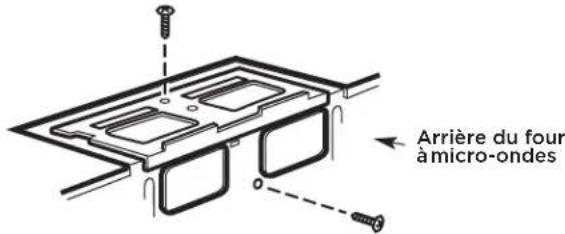

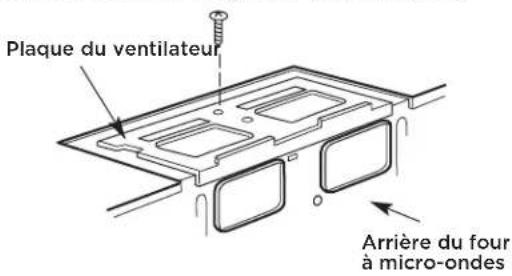

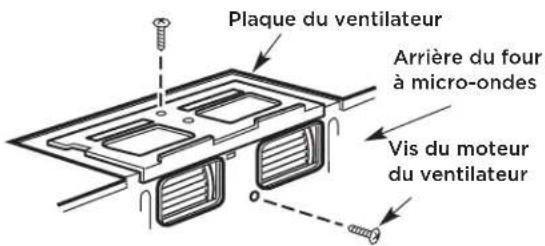

DU VENTILATEUR Enlevez et conservez la vis qui retient la plaque du ventilateur au four à micro- ondes. Soulevez la plaque du ventilateur. Plaque du ventilateur Arrière du four à micro-ondes

B1. Préparati on du mur arrière B2. Enlèvement de l’plaque du ventilateur B3. Fixation de la plaque de montage au mur B4. Préparation de l’armoire supérieure B5. Ajustement du ventilateur B6. Installation du four à micro-ondes REMARQUES IMPORTANTES :

L’ÉVACUA TION À L’EXTÉRIEUR PAR

B5. Po ur utiliser les bou lons à ai lettes : Enlevez et conservez la vis qui retient le moteur du ventilateur au four à micro-ondes.

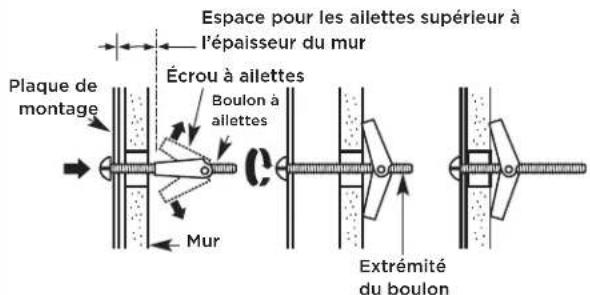

Moteur du ventilateurEspace pour les ailettes supérieur à l’épaisseur du murÉcrou à ailettesBoulon àailettesPlaque demontage Mur Extrémitédu boulonArrière du fourà micro-ondesVis du moteurdu ventilateur Enlevez délicatement l’ensemble du ventilateur. Les fils seront assez longs pour vous permettre d’ajuster la position du ventilateur.Extrémité BExtrémité A Placez la plaque de montage contre le mur et insérez les écrous à ailettes dans les trous du mur pour fixer la plaque. REMARQUE: Avant de resserrer les boulons à ailettes et la vis à bois, assurez-vous que la plaque est bien centrée sous l’armoire et que les languettes de la plaque de montage touchent le dessous de l’armoire lorsque vous poussez la plaque contre le mur. ATTENTION: Faites attention de ne pas vous pincer les doigts entre l’arrière de la plaque de montage et le mur. Serrez tous les boulons. Tirez sur la plaque pour faciliter le serrage des boulons.

Fixez la plaque au mur à l’aide des boulons à ailettes. Vous devez utiliser au moins une vis à bois pour fixer la plaque à un montant. Enlevez les écrous à ailettes des boulons. Insérez les boulons dans la plaque de montage à travers les trous dans le gypse et réassemblez les écrous à ailettes, à 3 / 4 po (19 mm) sur chaque boulon.

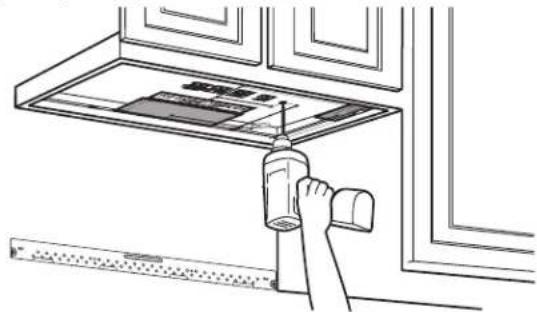

Vous devez percer des trous pour les vis de soutien supérieures, ainsi qu’un trou suffisamment grand pour y faire passer le cordon d’alimentation.

• Lisez les instructions sur le GABARIT POUR ARMOIRE SUPÉRIEURE.
• Collez-le sous l’armoire supérieure à l’aide de ruban adhésif.
• Percez les trous, en suivant les directives du GABARIT POUR ARMOIRE SUPÉRIEURE. ATTENTION: Portez des lunettes de sécurité lorsque vous percez des trous dans le fond de l’armoire.AVANT : Ouvertures des pales du ventilateur orientées vers l’avant

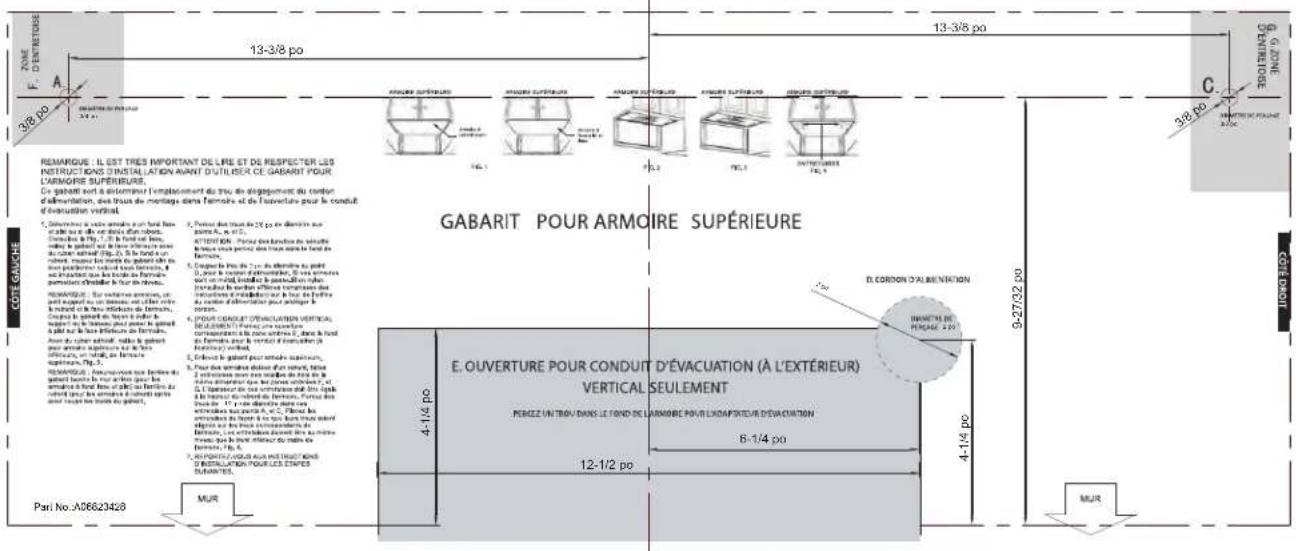

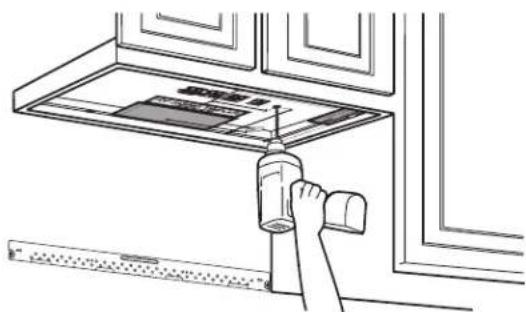

UTILISA TION DU GABARIT POUR

SUPÉRIEURE Vous devez percer des trous pour les vis de soutien supérieures, ainsi qu’un trou suffisamment grand pour y faire passer le cordon d’alimentation. B4.

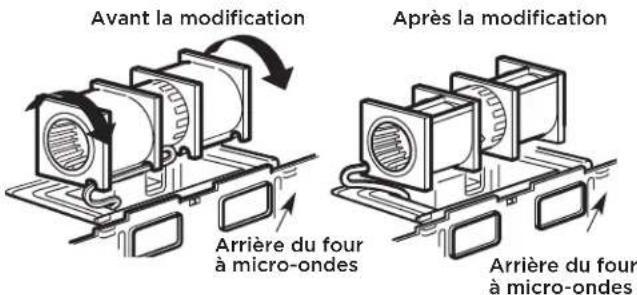

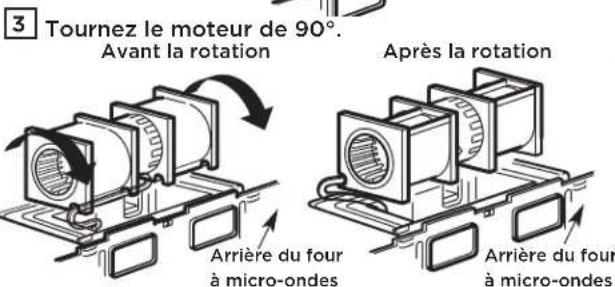

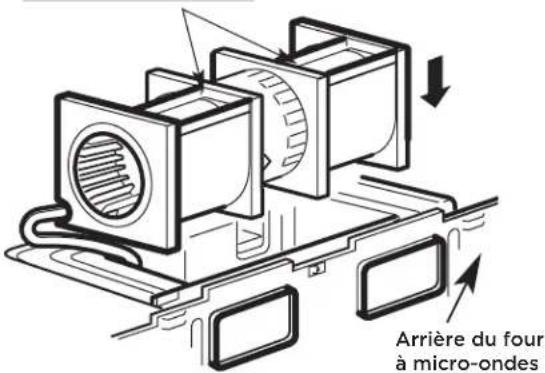

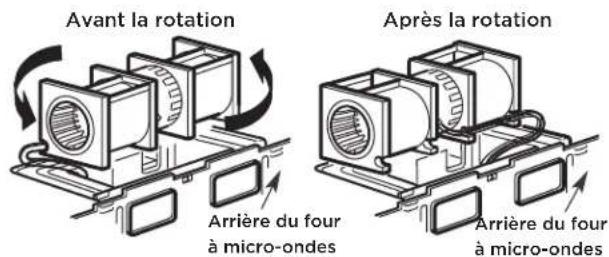

Arrière du fourà micro-ondesArrière du fourà micro-ondesAvant la rotationAprès la rotation Tournez le moteur de 90°. FR-17Instructions d’installation

L’ÉVACUATION À L’EXTÉRIEUR

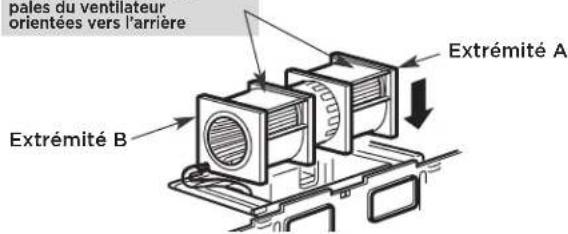

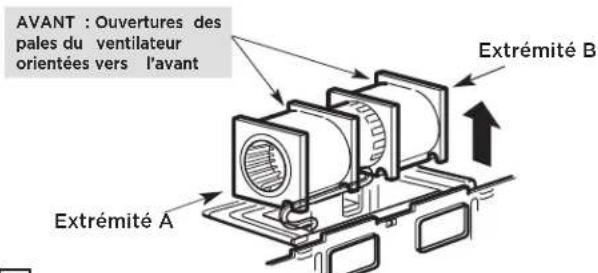

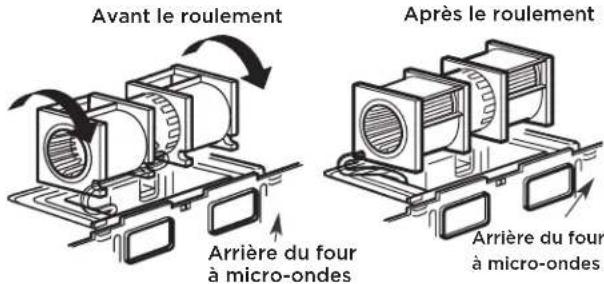

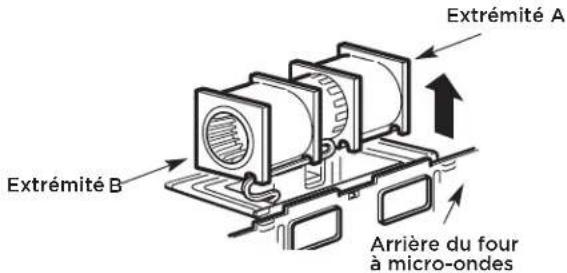

PAR L’ARRIÈRE (suite) B5. Retournez l’ensemble du ventilateur dans le sens contraire des aiguilles d’une montre, sur 180°. Enlevez délicatement les fils des encoches. Replacez les fils dans les encoches de l’autre côté de l’ensemble du ventilateur. Replacez l’ensemble du ventilateur dans l’ouverture. Tournez le moteur de 90° afin que les ouvertures des pales du ventilateur soient orientées vers l’arrière du four à micro-ondes. Replacez la plaque du ventilateur au même endroit qu’avant avec la vis. Assurez-vous que la vis est bien serrée. Fixez l’adaptateur d’évacuation à l’arrière du four en le coulissant dans les guides situés au centre, à la partie supérieure arrière du four. Insérez-le jusqu’à ce qu’il soit dans les fentes de blocage inférieures. Assurez-vous que la charnière du registre est installée sur le dessus et que le registre bouge librement. Avant la rotationAvant la modificationAvant le roulementAprès le roulementLes fils sont acheminés à travers le côté droitLes fils sont acheminés à travers le côté gaucheAprès la modificationAprès la rotationExtrémité AExtrémité BPlaque du ventilateurAdaptateurGuideGuideFentes de blocageArrière du fourà micro-ondesArrière du fourà micro-ondesVis du moteurdu ventilateurArrière du fourà micro-ondesArrière du fourà micro-ondesArrière du fourà micro-ondesArrière du fourà micro-ondesAPRÈS : Ouvertures des pales du ventilateur orientées vers l’arrière ATTENTION : Ne tirez pas sur les fils de l’ensemble du ventilateur et ne les étirez pas. Assurez-vous que les fils ne sont pas coincés et qu’il sont fixés solidement.REMARQUE : Les ouvertures de l’ensemble du ventilateur doivent correspondre aux ouvertures de ventilation à l’arrière du four à micro-ondes. Fixez l’ensemble de ventilateur au four à micro-ondes en utilisant la vis d’origine.

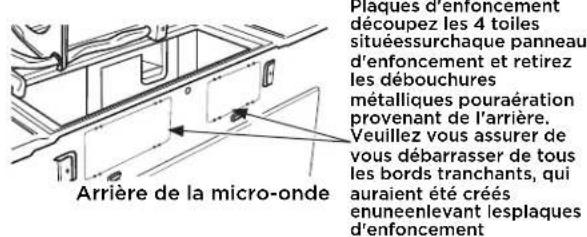

Retirez les plaques d'enfoncement à l'arrière de l'appareilpar le biais de ciseaux (à tôle). (Pour certains modèles)Plaques d'enfoncement découpez les 4 toiles situéessurchaque panneau d'enfoncement et retirez les débouchures métalliques pouraération provenant de I'arrière. Veuillez vous assurer de vous débarrasser de tous les bords tranchants, qui auraient été créés enuneenlevant lesplaques d'enfoncement Arrière de la micro-onde

FOUR À MICRO-ONDES B6. REMARQU: Lors de l’installation du four à micro-ondes, faites passer le cordon d’alimentation à travers le trou situé dans le fond de l’armoire supérieure. Gardez-le bien serré durant les étapes 1 à 3. Ne coincez pas le cordon ou ne soulevez pas le four en tirant sur le cordon.Soulevez le four, penchez-le vers l’avant et accrochez les fentes situées sur le bord inférieur à l’arrière du four sur les quatre languettes inférieures de la plaque de montage.

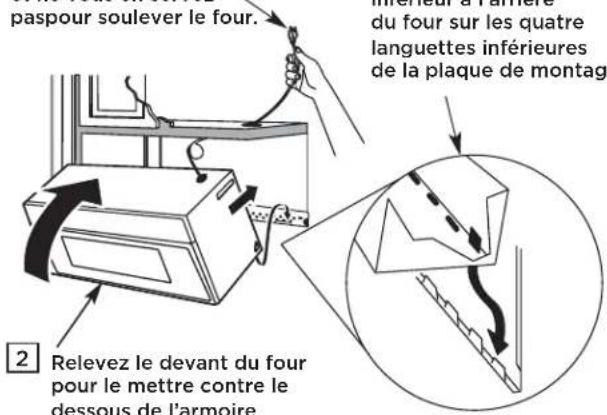

Relevez le devant du fourpour le mettre contre ledessous de l’armoire. Insérez une vis à auto-alignement dans le trou situé au centre de l’armoire supérieure. Fixez temporairement le four en faisant faire au moins deux tours complets à la vis après que les filets aient été engagés. (Elle sera complètement resserrée plus tard.) Assurez-vous que le cordon d’alimentation est bien serré. Faites attention de ne pas le coincer, particulièrement au moment d’installer le four sous l’armoire.

Fixez le four à micro-ondes à l’armoire supérieure.

Insérez deux vis à auto- alignement à travers les trous de l’armoire supérieure. Faites faire deux tours complets à chaque vis.

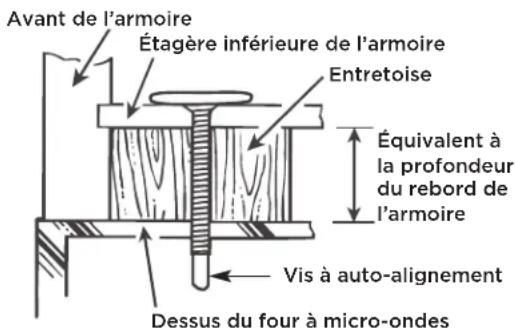

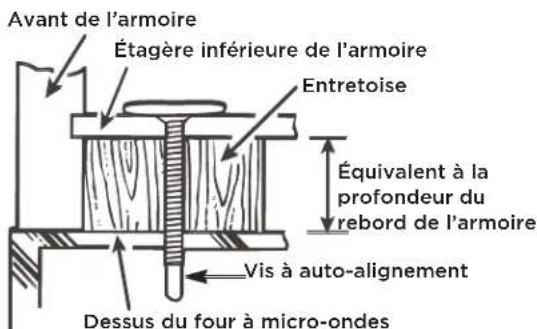

Avant de l’armoireÉtagère inférieure de l’armoireEntretoiseVis à auto-alignementDessus du four à micro-ondesÉquivalent àla profondeurdu rebord del’armoire Serrez les deux vis de chaque côté dans le dessus du four à micro-ondes. (Tout en serrant les vis, soulevez l’avant du four à micro-ondes et poussez-le contre le mur et l’armoire supérieure.)

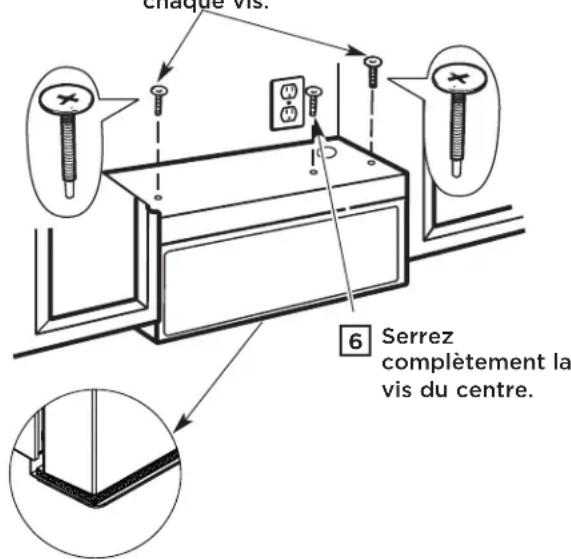

Serrez complètement la vis du centre.

Installez les filtres. Consultez le Manuel de l’utilisateur emballé avec le four.

IMPORTANT: Retirer les entretoises en carton entre l'é cran thermique et la porte. POUR VOTRE SÉCURITÉ ET POUR FACILITER L’INSTALLATION, L’INSTALLATION DE CE FOUR DOIT ÊTRE EFFECTUÉE PAR DEUX PERSONNES.IMPORTANT: Ne pas saisir ou utiliser la poignée ou l'écran thermique durant l'installation. Ne pas retirer les ent retoises e n c arton entre l'é cran thermique et la porte. REMARQUE: Si vos armoires sont en métal, installez un passe-fil en nylon autour de l’orifice du cordon d’alimentation pour empêcher que le cordon soit coupé. REMARQUE: Si le four est installé sous une armoire dotée d’un rebord avant, nous vous recommandons d’utiliser des entretoises.IMPORTANT: Si vous n’utilisez pasd’entretoises, des dommages peuvent être causésau boîtier au moment de resserrer les vis. FR-19Instructions d’installation ÉVACUA TION À L’EXTÉRIEUR PAR LE DESSUS (Conduit vertical)

A1. Fixation de la plaque de montage au mur A2. Préparation de l’armoire A3. A4. Pour utiliser les boulons à ailettes :

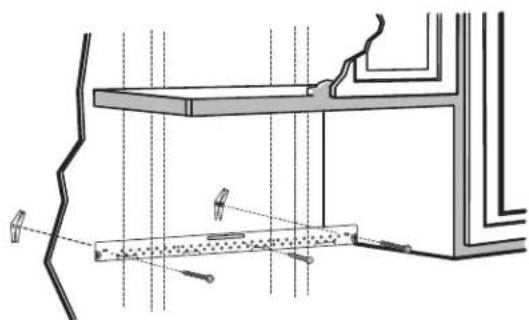

C1. Fixez la plaque au mur à l’aide des boulons à ailettes. Vous devez utiliser au moins une vis à bois pour fixer la plaque à un montant. Enlevez les écrous à ailettes des boulons. Insérez les boulons dans la plaque de montage à travers les trous dans le gypse et réassemblez les écrous à ailettes, à 3/ 4 po (19 mm) sur chaque boulon.

REMARQUE: Avant de resserrer les boulons à ailettes et la vis à bois, assurez-vous que la plaque est bien centrée sous l’armoire et que les languettes de la plaque de montage touchent le dessous de l’armoire lorsque vous poussez la plaque contre le mur. ATTENTION: Faites attention de ne pas vous pincer les doigts entre l’arrière de la plaque de montage et le mur. Serrez tous les boulons. Tirez sur la plaque pour faciliter le serrage des boulons.

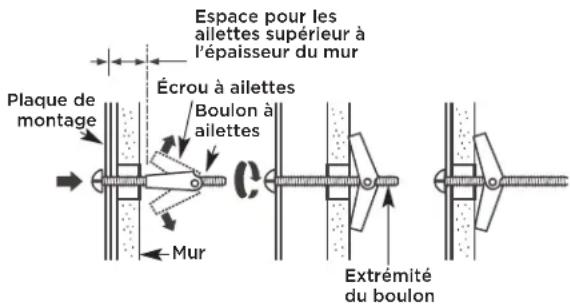

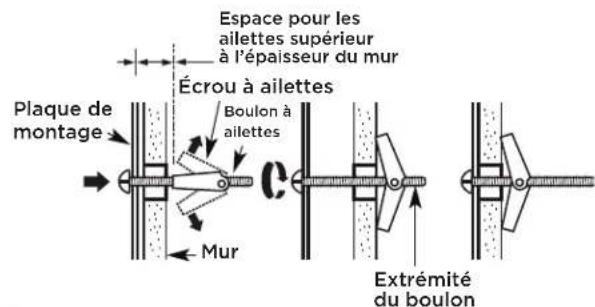

Espace pour lesailettes supérieur à l’épaisseur du murÉcrou à ailettesBoulon àailettes Mur Extrémitédu boulon Placez la plaque de montage contre le mur et insérez les écrous à ailettes dans les trous du mur pour fixer la plaque. fonctionnement du registre A5. Installation du four à micro-ondes A6. Ajustement de l’adaptateur d’évacuation A7. Connexion au conduit REMARQUES IMPORTANTES

• Assurez-vous que les vis du moteur du ventilateur et de la plaque du ventilateur sont solidement vissées lorsque vous les remettez

place. Cela évitera les vibrations excessives.

• Assurez-vous que les fils du moteur sont bien acheminés, fixés et qu’ils ne sont pas coincés. supérieure Ajustement du ventilateur Vérification du Plaque demontage

C2. Vous devez percer des trous pour les vis de soutiensupérieures, ainsi qu’un trou suffisamment grand pour yfaire passer le cordon d’alimentation et une ouvertureassez grande pour l’adaptateur d’évacuation.• Lisez les instructions sur le GABARIT POUR ARMOIRESUPÉRIEURE.• Collez-le sous l’armoire supérieure à l’aide de rubanadhésif. Percez les trous, en suivant les directives du GABARITPOUR ARMOIRE SUPÉRIEURE. ATTENTION: Portez des lunettes de sécurité lorsque vouspercez des trous dans le fond de l’armoire. C3.

DU FOUR À MICRO-ONDES

POUR L ’ÉVACUATION À

L’EXTÉRIEUR PAR LE DESSUS

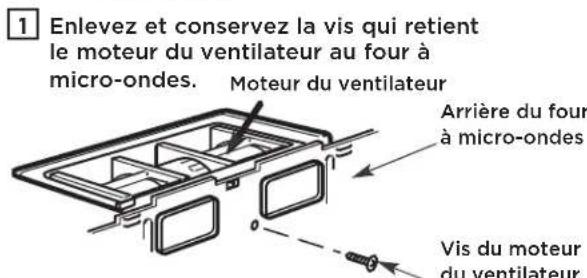

Enlevez et conservez la vis qui retient le moteurdu ventilateur au four à micro-ondes.Arrière du four à micro-ondesPlaque du ventilateur Vis du moteur du ventilateur Enlevez la vis qui retient la plaque du ventilateur sur le four à micro-ondes. Enlevez et conservez la vis qui retient le moteur du ventilateur sur le four à micro-ondes. Enlevez délicatement l’ensemble du ventilateur. Les fils seront assez longs pour vous permettre d’adapter le ventilateur. Arrière du fourà micro-ondesExtrémité AExtrémité Tournez le moteur de 90° afin que les ouverturesdes pales du ventilateur orientées vers le haut. Arrière du fourà micro-ondesArrière du fourà micro-ondes Avant la modification Après la modification Replacez l’ensemble du ventilateur dans l’ouverture. des pales du ventilateur orientées vers le haut APRÈS : Ouvertures Arrière du fourà micro-ondes ATTENTION Ne tirez pas sur les fils de l’ensemble du ventilateur et ne les étirez pas. Assurez-vous que les fils ne sont pas coincés et qu’il sont fixés solidement.

À MICRO-ONDES REMARQUE: Lors del’installation du four à microondes,faites passer le cordond’alimentation à travers le trousitué dans le fond de l’armoiresupérieure. Gardez-le bienserré durant les étapes 1 à 3.Ne coincez pas le cordonet ne vous en servezpaspour soulever le four.Soulevez le four,penchez-le vers l’avant,et accrochez les fentessituées sur le bordinférieur à l’arrièredu four sur les quatrelanguettes inférieuresde la plaque de montage.Relevez le devant du fourpour le mettre contre ledessous de l’armoire.Insérez une vis à auto-alignement dans le trou situé aucentre de l’armoire supérieure. Fixez temporairementle four en faisant faire au moins deux tours complets àla vis après que les filets aient été engagés. (Elle seracomplètement resserrée plus tard.) Assurez-vous que lecordon d’alimentation est bien serré. Faites attention dene pas le coincer, particulièrement au momentd’installer le four sous l’armoire.

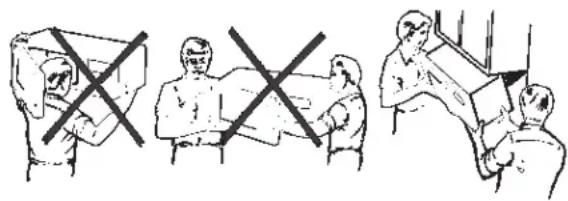

POUR VOTRE SÉCURITÉ ET POUR FACILITERL’INSTALLATION, L’INSTALLATION DE CE FOURDOIT ÊTRE EFFECTUÉE PAR DEUX PERSONNES. IMPORTANT : Si vous n’utilisez pas d’entretoises, des dommages peuvent être causés au boîtier au moment du resserrage des vis

• Assurez-vous que le ruban adhésif qui retient leregistre a été enlevé et que le registre bougelibrement avant d’installer le four.Vous devrez effectuer les ajustements nécessaires pourvous assurer que le conduit du four est bien aligné sur leconduit d’évacuation du domicile après l’installation dufour. Plaque duventilateurRegistreArrière du fourà micro-ondes Adaptateur de conduit d’évacuation C4. C3.

DU FOUR À MICRO-ONDES

Fixez l’ensemble de ventilateur au four à micro-ondesen utilisant la vis de l’étape 1. Assurez-vous que la visest bien serrée.Replacez la plaque du ventilateur en utilisant lavis del’étape 1. Assurez-vous que la vis est bien serrée. à micro-ondes Arrière du four à micro-ondes AdaptateurGuideFentes de blocageInsérez-le jusqu’à ce qu’il soit dans les fentes deblocage inférieures. Assurez-vous que la charnièredu registre est installée et que le registre bougelibrement. C5. Fixez l’adaptateur d’évacuation en haut du plaque duventilateur en le coulissant dans les guides situés, à lapartie supérieure arrière du plaque du ventilateur. Arrière du four IMPORTANT: Ne pas saisir ou utiliser la poignée oul'écran thermique durant l'installation. Ne pas retirer lesentretoises en carton entre l'écran thermique et la porte.REMARQUE: Si vos armoires sont en métal, installez unpassefil en nylon autour de l’orifice du cordon d’alimen-tation pour empêcher que le cordon soit coupé.REMARQUE: Si le four est installé sous une armoire dotéed’un rebord avant, nous vous recommandons d’utiliser desentretoises. FR-22Instructions d’installation

INSTALLATION DU FOUR

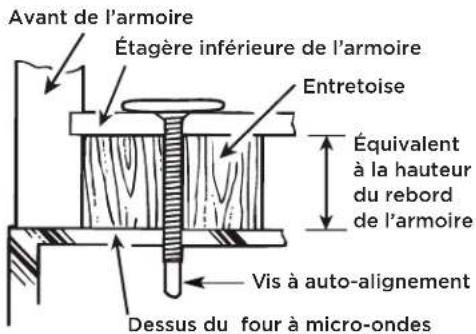

À MICRO-ONDES (suite) Avant de l’armoireÉtagère inférieure de l’armoireEntretoise Vis à auto-alignementDessus du four à micro-ondesÉquivalent la hauteur du rebord de l’armoireFixez le four à micro-ondes à 4 l’armoire supérieure. Serrez les deux vis de chaque côté dans le dessus dufour à micro-ondes. (Tout en serrant les vis, soulevezl’avant du four à micro-ondes et poussez-le contre lemur et l’armoire supérieure.)

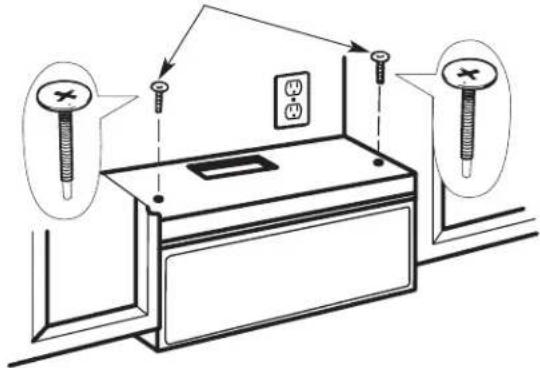

Insérez deux vis à auto-alignement à travers les trous de l’armoire supérieure. Faites faire deux tours complets à chaque vis.

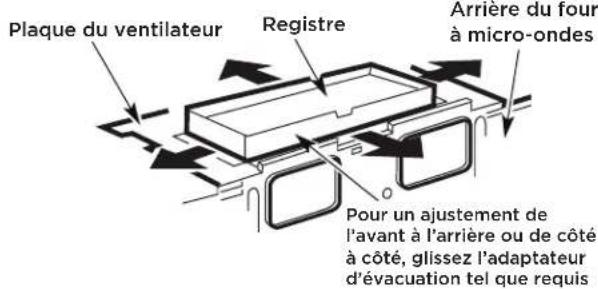

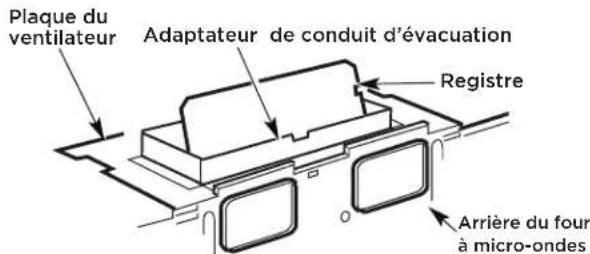

Plaque du ventilateurRegistreArrière du fourà micro-ondesPour un ajustement del’avant à l’arrière ou de côtéà côté, glissez l’adaptateurd’évacuation tel que requis

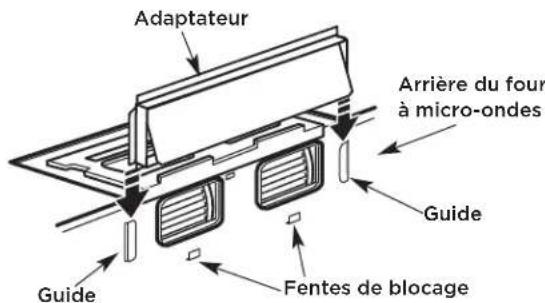

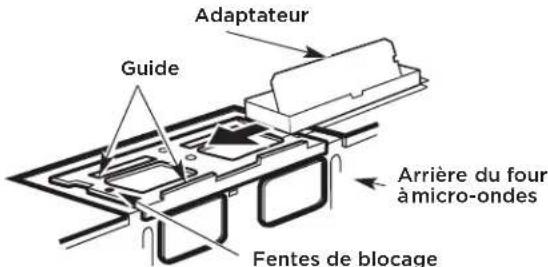

Ouvrez l’armoire supérieure et ajustez l’adaptateur d’évacuation pour le relier au conduit d’évacuation du domicile.

CONNEXION AU CONDUIT

Conduit du domicile Tirez sur le conduit du domicile pour le raccorder à l’adaptateur d’évacuation.

C5. C6. C7. Scellez les joints du conduit d’évacuation à l’aide de ruban adhésif en toile convenant à des températures élevées. Installez les filtres. Consultez le Manuel de l’utilisateur emballé avec le four.

AVANT D’UTILISER VOTRE FOUR À MICRO-ONDES

Assurez-vous que le four

été installé conformément aux instructions.

Enlevez tout le matériel d’emballage du four à micro-ondes.

Installez le plateau tournant et la plateau en verre dans le four à micro-ondes.

Assurez-vous qu’unemise à la terreappropriée est en placeavant toute utilisation. INSTRUCTIONS D’INSTALLAT ION INSTRUCTIONS

Remplissez Lisez le manuel d’utilisation et d’entretien. Réinstallez le fusible ou réenclenchez le disjoncteur du panneau de distribution principal.

POUR VOTRE INSPECTEUR LOCAL. CARTE D’ENREGISTREMENT DU PRODUITRemplissez la carte d’enregistrement du produit.Branchez le cordon d’alimentation séparée etdédiée sur une prise de courant réservée de 15 à 20 A. FR-24Part No.:A06823428 13-3/8 po 13-3/8 po 3/8 po 3/8 po 9-27/32 po 4-1/4 po 2 po 2 po 6-1/4 po 12-1/2 po 4-1/4 po 3/8 po 3/8 po

3/8 po 2 po 1/2 po Imprimé en Chine Part No.: REMARQUE: IL EST TRÈS IMPORTANT DE LIRE ET DE RESPECTER LES INSTRUCTIONS D'INSTALLATION AVANT D'UTILISER CE GABARIT POUR MUR ARRIÈRE.Ce gabarit sert à d terminer l'emplacement de l'ouverture du conduit d' vacuation horizontal.1. Utilisez un niveau pour vérifier que le gabarit est positionné précis ment.2. Repérer et marquer au moins un montant sur la gauche ou ladroite de la ligne médiane.REMARQUE: Il est important d'utiliser au moins unevis à bois fermement montée dans un montant pour supporter le poids du micro-onde. Marquez deux autres,à ailettes fournis.3. Percez des trous aux emplacements marqués. Là où il y aun montant, percez un trou de 3/16 po pour les vis à bois. REMARQUE: NE FIXEZ PAS LA PLAQUE DE MONTAGE4. Enlevez le gabarit du mur arrière.5. Reportez-vous aux inst d'inst pour les étapes suivantes.Coupez le gabarit pour le mur arrière le long de la ligne pointillée.Coupez le gabarit pour le mur arrière le long de la ligne pointillée. Localiser et marquer les trous à aligner avec les trous dans la plaque de montage. IMPORTANT: LA LIGNE MÉDIANE. MARQUEZ L'EMPLACEMENT POUR DEUX AUTRES BOULONS À AILETTES, ESPACÉES, DANS LA ZONE DE LA PLAQUE DE MONTAGE. Localiser et marquer les trous à aligner avec les trous dans le la plaque de montage. IMPORTANT: PLACEZ AU MOINS UN MONTANT SUR L'AUTRE CÔTÉ DE LA LIGNE MÉDIANE. MARQUEZ DEUX AUTRES BOULONS À AILETTES, UNIFORMÉMENT ESPACÉES, DANS LA PLAQUE DE MONTAGE ZONE. Turun over fo r English

emplacements,uniformément espacées, pour les boulonsPour les trous qui ne s'alignent pas avec un montant, percezun trou de 5/8 po pour les boulons à ailettes.IMMEDIATEMENT. LOCALISEZ AU MOINS UN MONTANT SUR CHAQUE CÔTÉ DE UNIFORMÉMENT allationructions902476 PN: 16170000A74236 FR-25
