MODE D'EMPLOI GMBD3068BSS FRIGIDAIRE
POUR VOTRE SÉCURITÉ : Ne pas rangez ou utilisez de l'essence ou d'autres vaporisateur et liquides inflammables à proximité de cet appareil ou d'autre appareil.
Votre nouveau four micro-ondes a été conçu pour s'adapter à une variété limitée de tailles de découpe pour faciliter l'installation. La première étape de votre installation devrait être de mesurer vos dimensions de découpe actuelles et de les comparer avec votre modèle dans le tableau ci-dessous.
Vous pouvez trouver peu ou pas de travaux d'armoires nécessaires.
ÉtatsUnis
Et le Canada

Notes importantes pour l'installateur
- Lisez toutes les instructions d'installation avant d'installer le four micro-ondes.
- Retirez tout le matériau d'emballage des compartiments du four avant de brancher l'alimentation électrique au four micro-ondes.
- Observez tous les codes et ordonnances applicables.
- Assurez-vous de laisser ces instructions avec le consommateur.
- La porte du four peut être retirée pour faciliter l'installation.
Notes importantes pour le consommateur
Conservez ces instructions avec votre Guide du propriétaire pour l'utilisation de l'inspecteur électrique local et pour une référence future.
CONSIGNES DE SÉCURITÉ IMPORTANTES
- Assurez-vous que votre four micro-ondes est installé et arrondi correctement par un installateur qualifié ou un technicien de maintenance.
- Ce four micro-ondes doit être électriquement mis à la terre conformément aux codes locaux ou, en leur absence, avec le Code national ANSI / NFPA n° 70 - dernière édition aux États-Unis ou avec la norme CSA C22.1, Code électrique canadien, Partie 1, au Canada.
! AVERTISSEMENT
Le fait de marcher, de se pencher ou
de vous asseoir sur la porte de ce four micro-ondes peut entraîner des blessures graves et peut également endommager le four micro-ondes.
- N'utilisez jamais votre four micro-ondes pour réchauffer ou chauffer la pièce. L'utilisation prolongée du four micro-ondes sans ventilation adéquate peut être dangereuse.
ATTENTION
L'alimentation électrique du four
micro-ondes doit être coupée lorsque les connexions sont effectuées. Le non-respect de cette consigne entraînerait des blessures graves ou la mort.
Imprimé aux Etats-Unis
1. Charpenterie
Reportez-vous aux figures 2, 3 ou 4 pour les dimensions applicables à votre appareil et l'espace nécessaire pour recevoir le four. La surface de support du four peut être un contreplaqué solide ou un matériau similaire, mais la surface doit être au niveau d'un côté a l'autre et de l'avant vers l'arrière.
2. Exigences électrique
Cet appareil doit être fourni avec la tension et la fréquence appropriées, et il doit être connecté à un circuit de branchement individuel, correctement mis à la terre, protégé par un coupe-circuit ou un fusible.
Exigences électriques :
- Une prise à terre à trois broches
• 120 V, 60 Hz, AC uniquement - Alimentation électrique de 15 ampères avec un fusible ou un disjoncteur
- Le duplex de sortie 15 ampères doit être utilisé


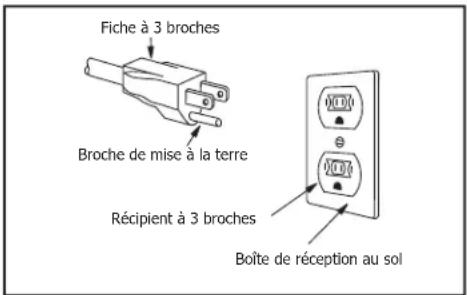

Fiche à 3 broches Broche de mise à la terre Récipient à 3 broches Boîte de réception au solFigure 1: prise à terre à 3 broches à 15 ampères
PN A06823525 (2021.07)
English – pages 1-5
3. Installation du meuble
- Déballez le four micro-ondes.
- Trouvez les deux vis de montage inclus dans le l'emballage.
- Insérez le four dans l'ouverture du meuble.
- Poussez le four dans et contre le meuble.
REMARQUES :
- La base doit être capable de supporter 155 livres (70 kg).
- Laissez au moins 21" (53,3 cm) de dégagement devant le four pour la profondeur de la porte lorsqu'il sera ouvert.
- La dimension G (profondeur de découpage) est essentielle à l'installation correcte du four intégré. Si le meuble décoratif du four ne couvre pas l'armoire ou si un bruit est entendu sur les modèles de convection, vérifiez la dimension G pour s'assurer que c'est la profondeur requise.

Ne pas soulevez ni manipulez la poignée de la porte du four ni le panneau de commande.
ATTENTION
Risque important pour le poids
- Utilisez deux personnes ou plus pour déplacer et installer le four micro-ondes.
- Le non-respect de cette instruction peut entraîner des blessures ou des dommages à l'unité.


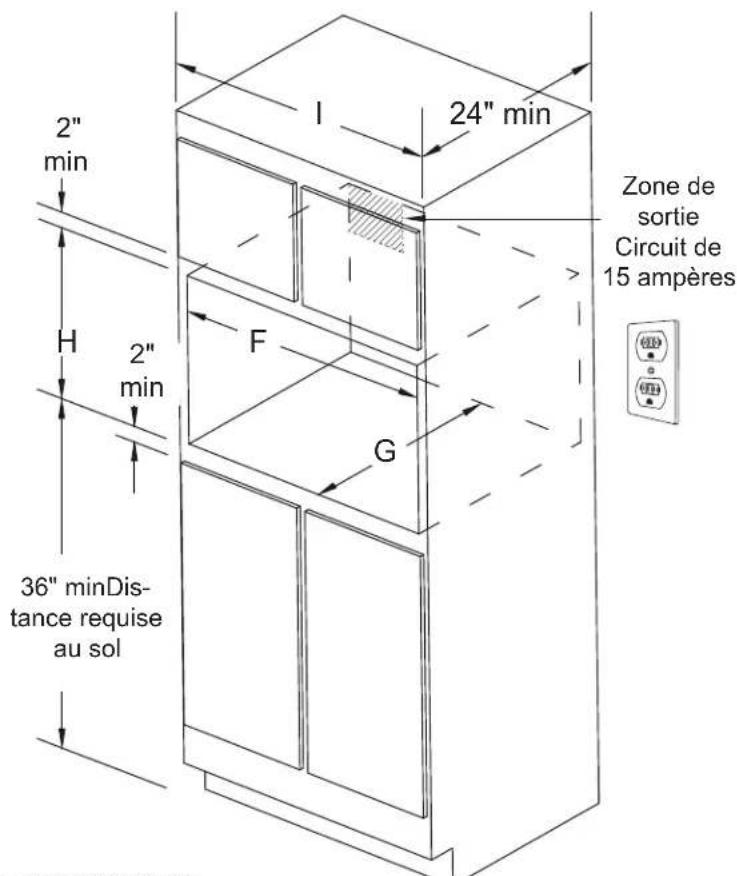

2" min H 2" min 36" minDistance requise au sol I 24" min Zone de sortie Circuit de 15 ampères F GFigure 2: Micro-ondes uniquement

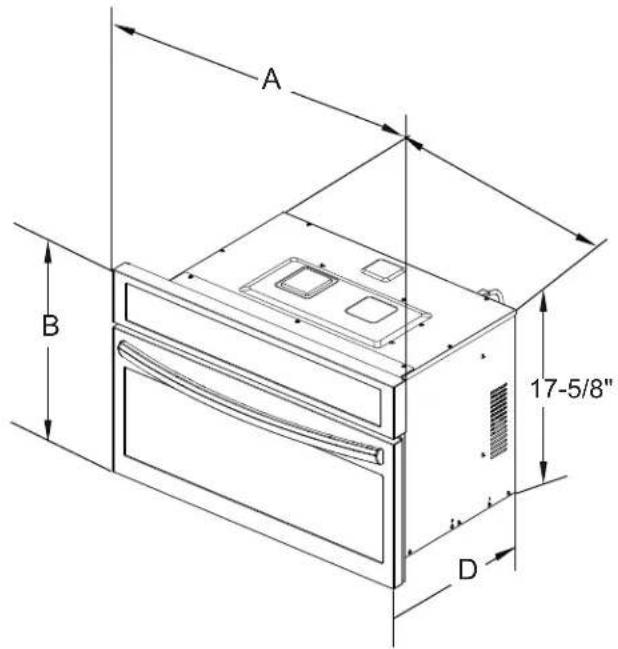

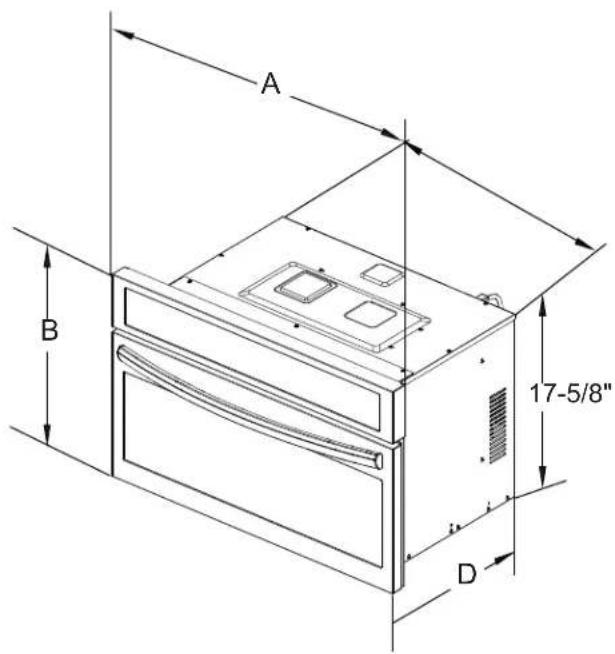

| DIMENSION DU PRODUIT | |||||
| MODÈLE A B C D | |||||
| Four micro-ondes | 19-1/4 19-3/4 | 24-5/830 | |||
| DIMENSIONS DE LA COUPE ET LA LARGEUR DUMEUBLE | |||||
| MODÈLE F G | Min. Max. Min Min. Max. Min. | H | I | ||
| Four micro-ondes 28 28-3/8 | 22 17-3/4 18 30 | 1/8 | |||
Toutes les dimensions sont en pouces (cm).
INSTRUCTIONS D'INSTALLATION DE MICRO-ONDES INTÉGRÉE
Remarques :
- La base doit être capable de supporter 155 livres (70 kg).
- Laissez au moins 21" (53,3 cm) de dégagement devant le four pour la profondeur de la porte lorsqu'il sera ouvert.
- La dimension G (profondeur de découpage) est essentielle à l'installation correcte du four intégré. Si le meuble décoratif du four ne couvre pas l'armoire ou si un bruit est entendu sur les modèles de convection, vérifiez la dimension G pour s'assurer que c'est la profondeur requise.


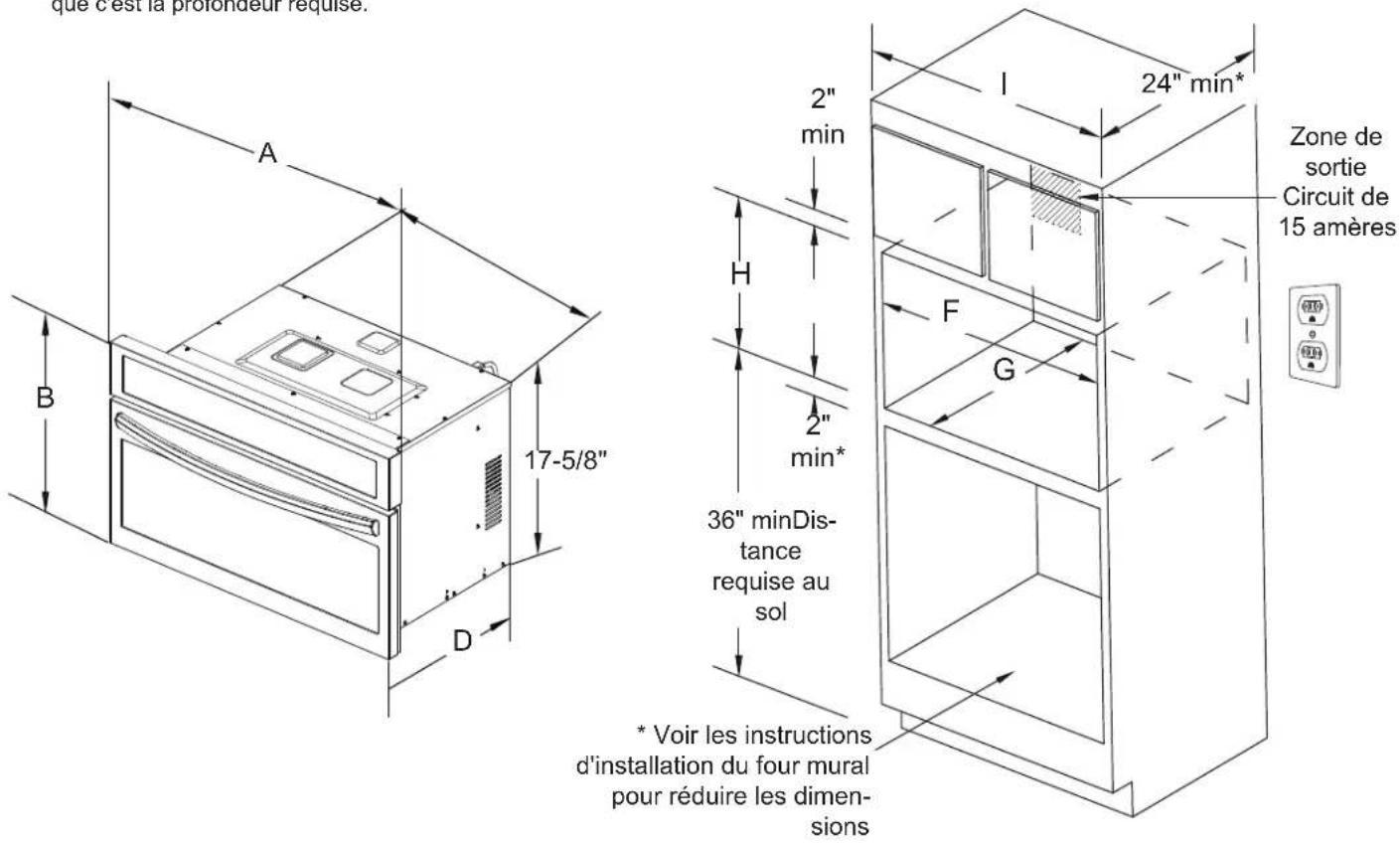

que c'est la profondeur requise. A B 17-5/8" D 2" min H 2" min* 36" minDistance requise au sol I 24" min* Zone de sortie Circuit de 15 amères F G * Voir les instructions d'installation du four mural pour réduire les dimen- sionsFigure 3: Micro-ondes avec four mural
| DIMENSION DU PRODUIT | |||||
| MODÈLE A B C D | |||||
| Four micro-ondes | 19-1/4 19-3/4 | 24-5/830 | |||
| DIMENSIONS DE LA COUPE ET LA LARGEUR DUMEUBLE | |||||
| MODÈLE F G | Min. Max. | Min Min. | Max. Min. | H | I |
| Four micro-ondes 28 28-3/8 22 17-3/4 18 30-1/8 | |||||
Toutes les dimensions sont en pouces (cm).
INSTRUCTIONS D'INSTALLATION DE MICRO-ONDES INTÉGRÉE
Remarques :
- La base doit être capable de supporter 155 livres (70 kg).
- Laissez au moins 21" (53,3 cm) de dégagement devant le four pour la profondeur de la porte lorsqu'il sera ouvert.
- La dimension G (profondeur de découpage) est essentielle à l'installation correcte du four intégré. Si le meuble décoratif du four ne couvre pas l'armoire ou si un bruit est entendu sur les modèles de convection, vérifiez la dimension G pour s'assurer que c'est la profondeur requise.
| DIMENSION DU PRODUIT | |||||
| MODÈLE A B C D | |||||
| Four micro-ondes | 19-1/4 19-3/4 | 24-5/830 | |||
| DIMENSIONS DE LA COUPE ET LA LARGEUR DUMEUBLE | |||||
| MODÈLE F G | Min. Max. Min Min. Max. | H | |||
| Four micro-ondes 28 28-3/8 22 17-3/4 18 | |||||
Toutes les dimensions sont en pouces (cm).
INSTRUCTIONS D'INSTALLATION DE MICRO-ONDES INTÉGRÉE
4. Installer les vis de montage

ATTENTION
Le four micro-ondes peut basculer
lorsque la porte est ouverte. Les vis de montage fournies avec le four micro-ondes doivent être installées pour empêcher le basculement du four micro-ondes et les blessures des personnes.

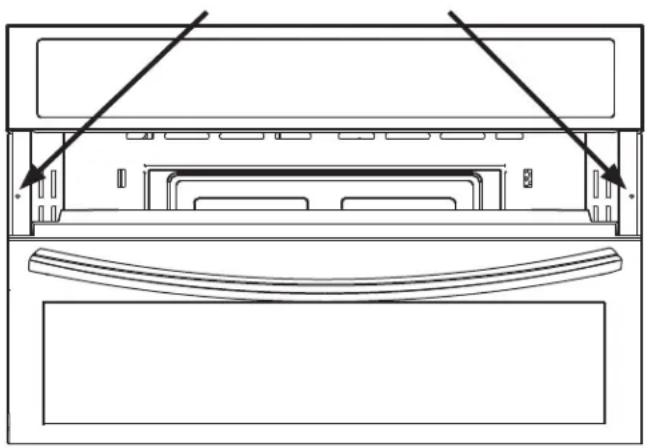

- Les trous de montage dans les garnitures latérales peuvent être utilisés comme gabarit pour localiser la vis de montage de l'appareil Trous (voir figure 5).
- Utilisez les deux vis fournies pour fixer l'appareil sur le meuble.

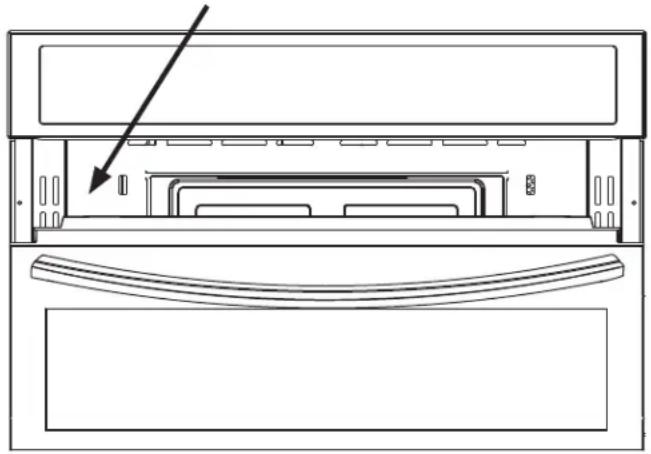

6. Modèle et emplacement du numéro de série
La plaque du numéro de série est située le long de la garniture intérieure du four et visible lorsque la porte est ouverte.
Lorsque vous commandez des pièces ou faites des recherches sur votre four micro-ondes, assurez-vous toujours d'inclure le modèle et les numéros de série incluant un nombre ou une lettre de la plaque du numéro de série.

Plaque de numéro de série Trous de montage

Figure 6 : Emplacement de la plaque du numéro de sérieFigure 5 :
- Superposition minimale découpée


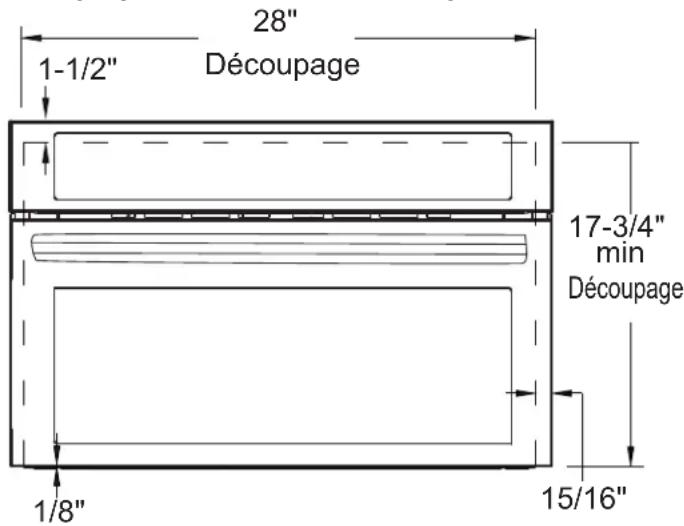

28" 1-1/2" Découpage 17-3/4" min Découpage 1/8" 15/16"Figure 7 : superposition minimale découpage
Avant d'appeler le service
Lisez « Avant d'appeler pour le service » et « Instructionsd'utilisation » dans votre Guide d'utilisation et d'entretien : cela vous permet d'économiser du temps et del'argent. La liste comprend des occurrences communes qui ne sont pas le résultat d'une fabrication technique ou matérielle défectueuse dans cet appareil.
Consultez votre Guide d'utilisation et d'entretien pour le numéro de téléphone du service
