Tipo de producto	Horno microondas empotrable
Marca	Frigidaire
Modelo	GMBD3068BSS
Color	Acero inoxidable negro (Black Stainless Steel)
Altura	19,25 pulgadas (48,9 cm)
Ancho	30 pulgadas (76,2 cm)
Profundidad	24,625 pulgadas (62,5 cm)
Peso neto	Aproximadamente 70 kg (capacidad de carga de la base)
Alimentación eléctrica	120 V, 60 Hz, 15 A, corriente alterna
Tipo de enchufe	Enchufe con conexión a tierra de 3 clavijas
Funciones principales	Cocción por microondas, descongelación automática, temporizador digital, iluminación interior
Seguridad	Conexión a tierra obligatoria; no usar para calentar la habitación; no sentarse sobre la puerta; desconectar antes de cualquier intervención
Mantenimiento y limpieza	Limpiar con un paño suave y un detergente suave; no usar productos abrasivos
Piezas de repuesto	Disponibles a través del servicio al cliente de Frigidaire, consulte la placa de características
Instalación	Por un instalador calificado; respetar las dimensiones de corte (ancho min. 28 pulg., máx. 28-3/8 pulg.; profundidad min. 22 pulg.)
Espacio libre necesario	Al menos 21 pulgadas (53,3 cm) frente al horno para la apertura de la puerta
Capacidad de carga de la base	155 libras (70 kg)
Utensilios compatibles	Recipientes de vidrio, cerámica o plástico aptos para microondas; evitar el metal
Manual de instrucciones	Incluido (16 páginas, disponible para descargar)
Garantía	Consulte la guía de uso y mantenimiento

Preguntas frecuentes - GMBD3068BSS FRIGIDAIRE

¿Cómo instalar el horno microondas Frigidaire GMBD3068BSS?

La instalación debe ser realizada por un instalador calificado. Primero mida las dimensiones de corte y compárelas con las especificaciones del producto (ancho 30 pulg., alto 19,25 pulg., fondo 24,625 pulg.). Asegúrese de que la base soporte al menos 155 libras (70 kg). Deje un espacio libre de al menos 21 pulgadas (53,3 cm) frente al horno para la apertura de la puerta. Use los dos tornillos de montaje incluidos para fijar el aparato al mueble.

¿Cuál es el voltaje eléctrico requerido para este horno microondas?

El aparato requiere una alimentación de 120 V, 60 Hz, 15 A en corriente alterna, con un enchufe con conexión a tierra de tres clavijas. Debe conectarse a un circuito individual protegido por un fusible o un disyuntor de 15 A.

¿Cuál es el peso del horno microondas?

El peso neto del aparato es de aproximadamente 70 kg, lo que corresponde a la capacidad de carga recomendada para la base (155 libras). Manipúlelo entre dos o más personas para evitar lesiones.

¿Cómo limpiar el interior del horno microondas?

Limpie el interior con un paño suave y un detergente suave, evitando productos abrasivos. Seque después de cada uso para evitar residuos. No rocíe líquidos inflamables cerca.

¿Puedo usar utensilios de metal en este horno microondas?

No, los utensilios de metal no deben usarse en un horno microondas porque pueden provocar arcos eléctricos y dañar el aparato. Use solo recipientes de vidrio, cerámica o plástico aptos.

¿Qué hacer si el horno microondas no funciona?

Antes de llamar al servicio, consulte la guía de uso para problemas comunes. Verifique la alimentación eléctrica, el fusible y los ajustes. Si el problema persiste, comuníquese con el servicio al cliente de Frigidaire con el número de modelo y serie ubicado en la placa dentro del horno.

¿Dónde se encuentra el número de serie?

El número de modelo y serie se encuentra en una placa ubicada a lo largo del borde interior del horno, visible cuando la puerta está abierta. Anótelo para cualquier solicitud de piezas o servicio.

¿Cuáles son las dimensiones de corte para el empotrado?

Las dimensiones de corte recomendadas son: ancho mínimo 28 pulgadas, máximo 28-3/8 pulgadas; profundidad mínima 22 pulgadas. Consulte las figuras 2 a 4 del manual para los detalles según el tipo de instalación.

¿Puedo usar el horno microondas para calentar la habitación?

No, está prohibido usar el horno microondas para calentar o templar una habitación. Un uso prolongado sin ventilación adecuada puede ser peligroso y dañar el aparato.

¿Qué tipos de utensilios son compatibles con este horno microondas?

Use recipientes de vidrio, cerámica o plástico aptos para microondas. Evite el metal, el papel aluminio y recipientes con bordes metálicos. Siempre verifique que los utensilios estén marcados como compatibles con microondas.

MANUAL DE USUARIO GMBD3068BSS FRIGIDAIRE

Español – páginas 6-10

Français – pages 11-15

BUILT-IN MICROWAVE INSTALLATION INSTRUCTIONS

MICROONDAS INCORPORADO - INSTRUCCIONES DE INSTALACIÓN

LA INSTALACIÓN Y EL SERVICIO DEBEN SER REALIZADAS POR UN TÉCNICO CALIFICADO. IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR ELÉCTRICO LOCAL. LEA Y GUARDE ESTAS INSTRUCCIONES PARA FUTURA REFERENCIA.

ADVERTENCIA

PARA SU SEGURIDAD: No almacene ni use gasolina u otros vapores

o líquidos inflamables cerca de este o cualquier otro aparato.

Su nuevo horno microondas ha sido diseñado para encajar en una variedad limitada de espacios para hacer la instalación más fácil. El primer paso de la instalación debe ser medir las dimensiones del espacio a instalar y compararlas a las dimensiones del cuadro para su modelo a continuación.

Es posible que sea necesario muy pocos o ningún cambio al gabinete.

Estados Unidos y Canadá

Notas importantes para el instalador

1. Lea todas las instrucciones antes de instalar el horno microondas.
2. Quite todos los materiales de empaque de los compartimentos del horno antes de conectarlo al suministro eléctrico.
3. Se debe cumplir con todos los códigos y ordenanzas locales.
4. Asegúrese de dejar estas instrucciones al usuario.
5. La puerta del horno puede quitarse para facilitar la instalación.

Notas importantes para el usuario

Mantenga estas instrucciones con la Guía para el usuario, para uso por el inspector eléctrico local y para futura referencia.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

• Asegúrese de que su horno microondas esté instalado y asegurado correctamente por un instalador o técnico calificado.
• El horno microondas debe estar conectado a tierra de acuerdo a las regulaciones locales o, en su ausencia, con el Código de electricidad local ANSI/NFPA No. 70- última edición en los Estados Unidos, o con CSA Estándar C22.1, Código eléctrico de Canadá, Parte 1, en Canadá.

ADVERTENCIA

Pararse, recostarse o sentarse sobre

la puerta de este microondas puede resultar en serias lesiones, además de dañar el aparato.

- Nunca utilice el horno microondas para calentar la habitación. El uso prolongado del microondas sin la ventilación adecuada puede ser peligroso.

ADVERTENCIA

El poder eléctrico del horno

microondas debe estar apagado cuando se conecta al suministro. No hacer esto puede resultar en lesiones serias o fatales.

Impreso en los Estados Unidos de América.

1. Carpintería

Referirse a las figuras 2, 3 o 4, para las dimensiones aplicables a su aparato y el espacio necesario para colocar el horno. La superficie de soporte del horno debe ser madera contrachapada sólida o material similar, y la superficie debe estar nivelada de lado a lado y de la parte anterior a la parte posterior.

2. Requisitos eléctricos

El aparato debe estar suministrado con el voltaje y la frecuencia adecuados, y debe estar conectado a un circuito derivado individual y a tierra, protegido por un fusible o interruptor.

Requisitos eléctricos:

• Tomacorriente a tierra de tres espigas.
  • 120 V, 60 Hz, sólo CA.
• Suministro eléctrico de 15 Amp con fusible o interruptor.
• Tomacorriente duplex de 15 Amp.

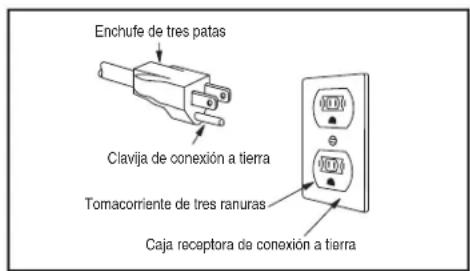

Figura 1: Tomacorriente a tierra de tres espigas

PN A06823525 (2021.07)

English – pages 1-5

Español – páginas 6-10

Français – pages 11-15

MICROONDAS INCORPORADO - INSTRUCCIONES DE INSTALACIÓN

3. Instalación del gabinete

1. Quitar el microondas del empaque.
2. Buscar los dos tornillos de montaje incluidos en el paquete.
3. Insertar el microondas en la abertura del gabinete.
4. Empujar el microondas para ajustarlo al gabinete.

OBSERVACIONES:

1. La base debe ser apta para soportar 155 libras (70 kg).
2. Deje al menos 21" (53,3 cm) de espacio en la parte frontal de la puerta del microondas cuando está abierta.
3. La dimensión G (profundidad del espacio) es crítica para la instalación correcta del horno incorporado. Si el horno no encaja perfectamente en el gabinete, o si se oyen ruidos en los modelos, verifique la dimensión G para asegurarse de que sea de la profundidad necesaria.

No levante o manipule la manija de la puerta del horno o el panel de control.

ADVERTENCIA

Peligro de objeto pesado.

• Dos o más personas son necesarias para mover e instalar el horno.
• No seguir estas instrucciones puede resultar en lesiones o daños al aparato.

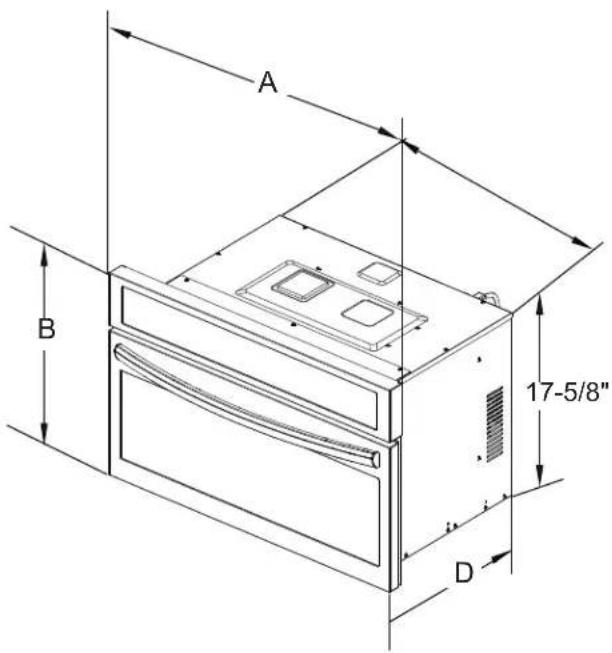

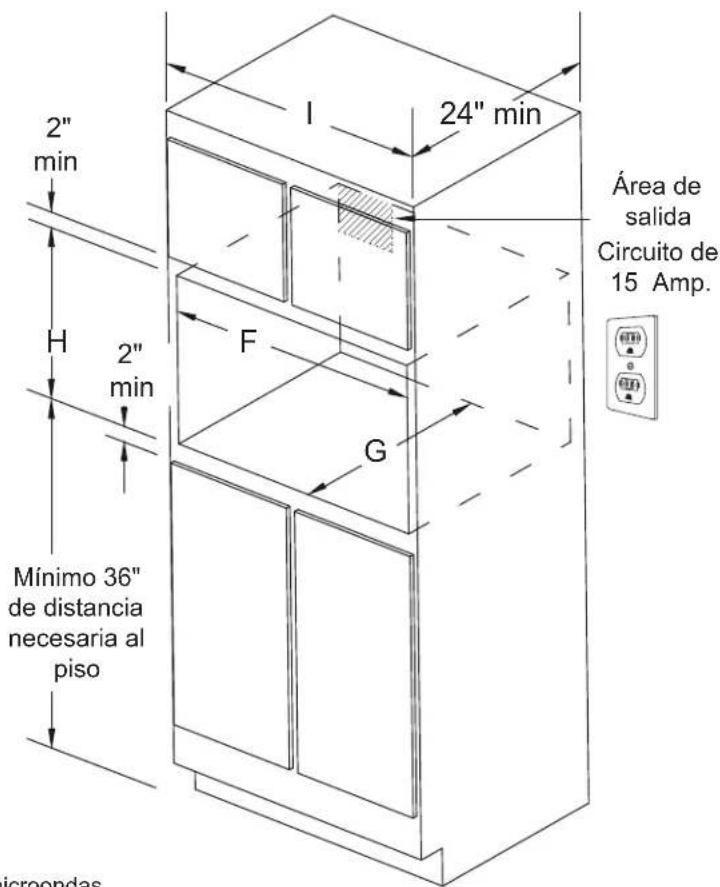

Figura 2: Sólo microondas

DIMENSIONES DEL PRODUCTO
MODELO A B C D
Horno microondas 24-5/8	30	19-1/4 19-3/4
DIMENSIONES DEL ESPACIO Y ANCHO DEL GABINETE
MODELO F G	Mín. Máx. Mín Mín. Máx. Mín.		H	I
Horno microondas 28 28-3	8 22 17-3/4 18	30-1/8

Todas las dimensiones están en pulgadas (cm).

MICROONDAS INCORPORADO - INSTRUCCIONES DE INSTALACIÓN

OBSERVACIONES:

1. La base debe ser apta para soportar 155 libras (70 kg).
2. Deje al menos 21" (53,3 cm) de espacio en la parte frontal de la puerta del microondas cuando está abierta.
3. La dimensión G (profundidad del espacio) es crítica para la instalación correcta del horno incorporado. Si el horno no encaja perfectamente en el gabinete, o si se oyen ruidos en los modelos, verifique la dimensión G para asegurarse de que sea de la profundidad necesaria.

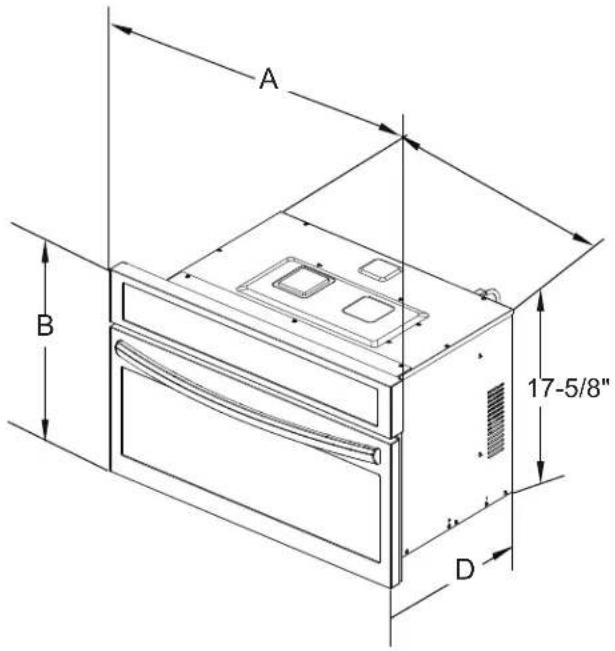

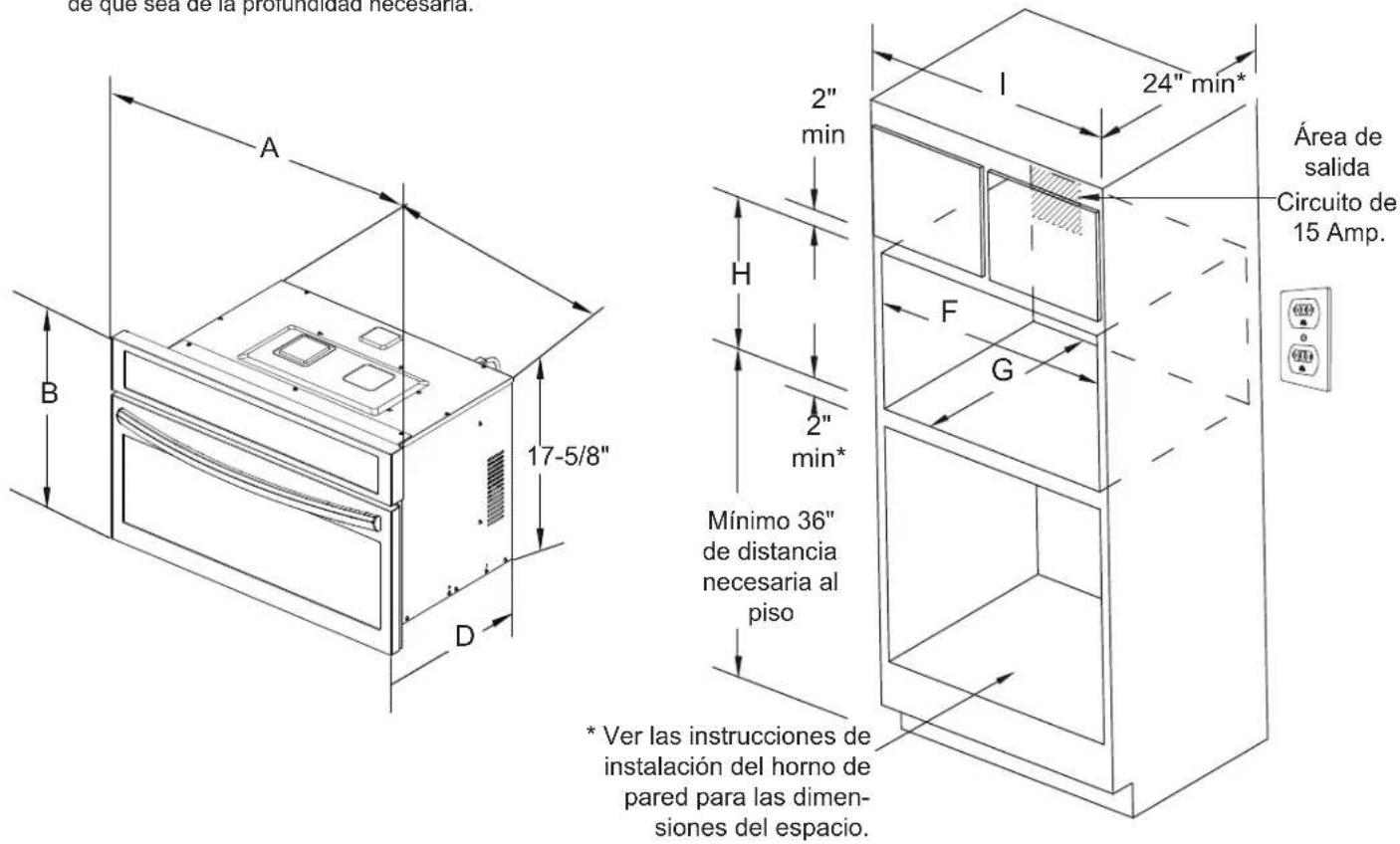

Figura 3: Horno microondas de pared

DIMENSIONES DEL PRODUCTO
MODELO A B C D
Horno microondas 24-5/8	30	19-1/4 19-3/4
DIMENSIONES DEL ESPACIO Y ANCHO DEL GABINETE
MODELO F G	Mín. Máx. Mín Mín. Máx. Mín.		H	I
Horno microondas 28 28-3/8	22 17-3/4 18 30-1/8

Todas las dimensiones están en pulgadas (cm).

MICROONDAS INCORPORADO - INSTRUCCIONES DE INSTALACIÓN

OBSERVACIONES:

1. La base debe ser apta para soportar 155 libras (70 kg).
2. Deje al menos 21" (53,3 cm) de espacio en la parte frontal de la puerta del microondas cuando está abierta.
3. La dimensión G (profundidad del espacio) es crítica para la instalación correcta del horno incorporado. Si el horno no encaja perfectamente en el gabinete, o si se oyen ruidos en los modelos, verifique la dimensión G para asegurarse de que sea de la profundidad necesaria.

Figura 4: Microondas bajo encimera

DIMENSIONES DEL PRODUCTO
MODELO A B C D
Horno microondas 24-5/8	30		19-1/4 19-3/4
DIMENSIONES DEL ESPACIO Y ANCHO DEL GABINETE
MODELO F G	Mín. Máx.	Mín Mín. Máx.		H
Horno microondas 28 28-3/8	22 17-3/4 18

Todas las dimensiones están en pulgadas (cm).

MICROONDAS INCORPORADO - INSTRUCCIONES DE INSTALACIÓN

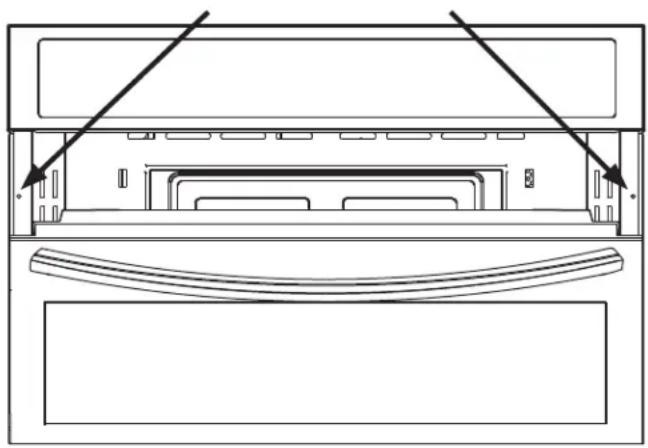

4. Instalar tornillos de montaje

ADVERTENCIA El horno microondas puede volcarse cuando la puerta está abierta. Los tornillos de montaje incluidos con el microondas deben ser instalados para prevenir esto y que cause lesiones a personas.

1. Los orificios de montaje en los lados deben ser usados como un modelo para localizar los orificios de tornillo de montaje (ver figura 5).
2. Utilice ambos tornillos incluidos para fijar el aparato al gabinete.

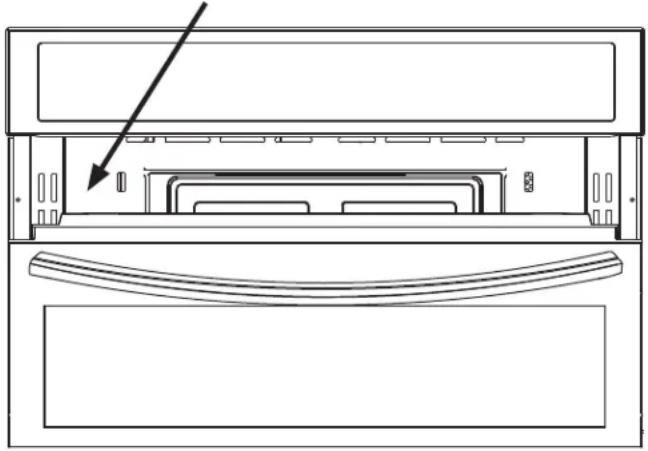

6. Ubicación del modelo y número de serial

La placa de serial está ubicada sobre los bordes a los lados del horno en su interior, y son visibles cuando se abre la puerta.

Al adquirir partes o hacer consultas sobre su horno microondas, asegúrese de proporcionar el modelo, número de serial y letra o número de lote indicados en la placa de serial.

Placa de serialOrificios de montaje

Figura 6: Ubicación de la placa de serialFigura 5: Orificios de tornil

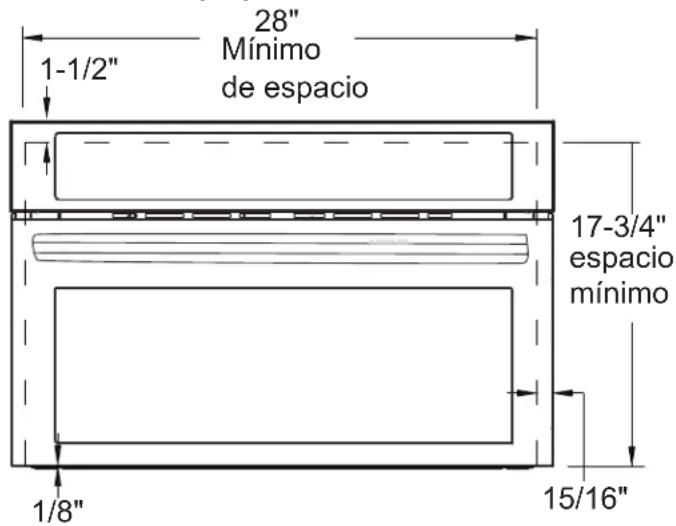

1. Mínima superposición


Figura 7: Superposición mínima

Antes de llamar al servicio

Leer la sección "Lista de verificación - Antes de llamar al servicio" y las "Instrucciones de operación" en su Guía de uso y mantenimiento: puede ahorrarle tiempo y dinero. La lista incluye situaciones comunes que no son causados por un producto defectuoso.

Los números de servicio pueden encontrarse en la Guía de Uso y Mantenimiento

INSTRUCTIONS D'INSTALLATION DE MICRO-ONDES INTÉGRÉE

L'INSTALLATION ET LE SERVICE DOIVENT ÊTRE REALISÉS PAR UN INSTALLATEUR QUALIFIÉ. IMPORTANT : CONSERVEZ POUR UNE UTILISATION DE LA PART DE L'INSPECTEUR ÉLECTRIQUE LOCAL.

LISEZ ET CONSERVEZ CES INSTRUCTIONS POUR UNE RÉFÉRENCE FUTURE.

AVERTISSEMENT

Español – páginas 6-10

Français – pages 11-15

INSTRUCTIONS D'INSTALLATION DE MICRO-ONDES INTÉGRÉE
