MODE D'EMPLOI PCWM3080SS FRIGIDAIRE

États-Unis et Canada

A VERTISSEMENT POUR VOTRE SECURITE : Vous ne devez ni entreposer, ni utiliser d'essence ou d'autres vapeurs ou liquides inflammbables à proximate de cet apparéil ou de tout autre apparéil éle

Votre nouveau four encastre a ete conqu pour sinserer dans une variete de grandeurs de decoupe afin de facilititer son installation. La premiere etape de sua re installation devrait etre de prendre les dimensions de vret de coup actuelle et de les comparer aux dimensions de la decoupe du tableau ci-dessous pour your mode. Vos constaterez que peu ou pas de travail au niveau des armoires est neccasseire.

REMARQUES

1. Laissez un dégagement d'au moins 55,9 cm (22 po) devant le four pour permettre d'ouvrir complètement la porte de ce dernier.

2. La dimension G (profondeur de la découverte) est très importante pour installer ajustement le four encastré. Si la garniture decorative du four ne s'appuie pas contre l'armoire, réverifiez la dimension G pour vous assurer qu'elle est de la bonne profondeur.

3. Pour une hauteur de découpe supérieure au maximum (H), ajoutez une cale en bois de 5 cm (2 po) de largeur appropriée de chaque cote de l'ouverture sous les rails lateraux de l'appareil. Un kit de garniture peut etre achete auprès d'un revendeur, service, ou sur le site de la marque.

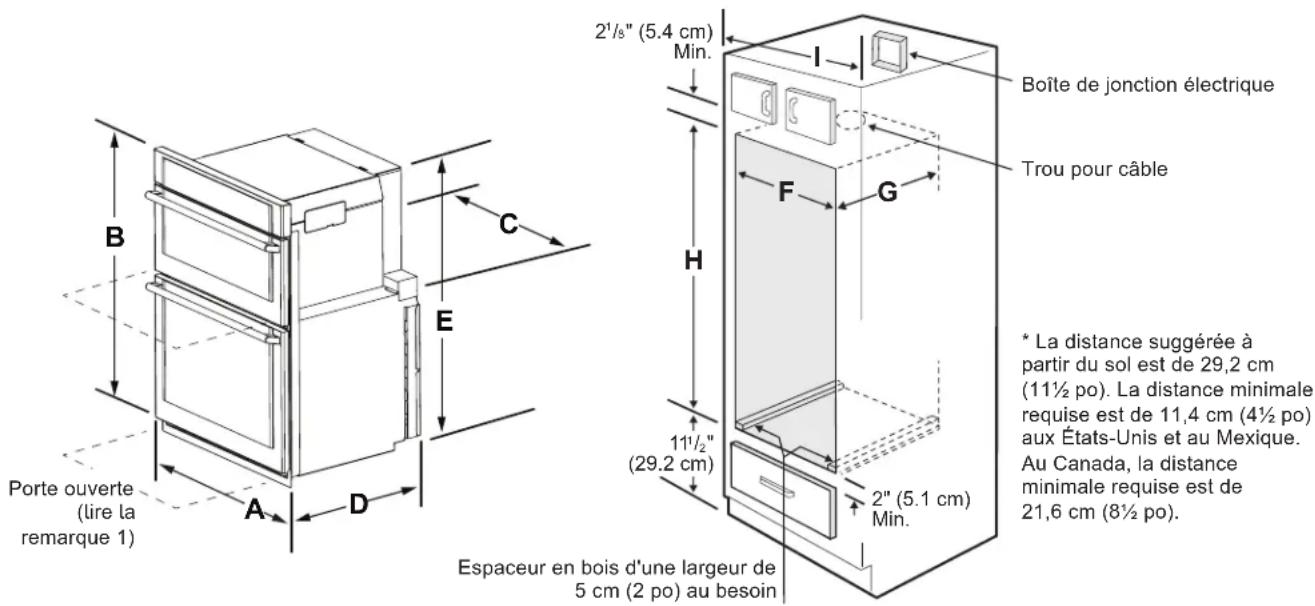

Figure 1: Dimensions du produit et de l'ouverture

DIMENSIONS DU PRODUIT
ABCDE
297/8"(75.9 cm)	41%16"(105.6 cm)	287/16"(72.2 cm)	25%16"(63.9 cm)		40%16"(102.9 cm)
DIMENSIONS DE L'OUVERTURE ET LARGEUR DE L'ARMOIRE
FMin. Max.		G. Min.	HMin. Max.		I
281/2"(72.4 cm)	29"(73.7 cm)	231/2"(59.7 cm)	40%"(103.1 cm)	411/2"(105.4 cm)	301/8"(76.5 cm) Min

PN 807611007 Rév. C (2022/07)

Toutes les dimensions sont données en cm (po).

Imprime aux États-Unis

English - pages 1-7

Français - pages 15-21

INSTALLATION DE LA COMBINAISON DE FOUR À MICRO-ONDES ET FOUR ENCASTRÉ

MENUISERIE et SUPPORT

Consultez la figure 1 ou la figure 2 pour les dimensions de votre apparéil, les découpes de l'armoire et l'espace nécessaire pour installer le four.

La surface de support du four ou de la base doit etre en contreplaqué massif, en bois massif ou en un matériel repondant aux exigences de temperature et de resistance requises pour votre installation. Aucun panneau de fibres de bois, bois laminé/enduit ou autre matériel ne doit etre utilisé s'il n'est pas confirmé qu'il répond aux exigences de temperature et de résistance.

Tous les matériaux utilisés dans l'installation doivent résister à une température de 90^ (194 °F).

La surface de support du four doit etre de niveau et plate d'un cote a l'autre et de I'avant vers I'arriere.

Si l'armoire n'a pas de plancher solide ou de surface de support, des entretoises peuvent etre estagallées dans l'armoire. Des entretoises peuvent ete充分利用es sous le plancher de l'armoire pour plus de solidite et de support. Les entretoises doivent etre orientees de I'avant vers I'arriere, repondre a toutes les exigences en matière de materiaux et de temperture, et etre plates et de niveau. Les entretoises doivent avoir une largeur minimale de 5 cm (2 po) pour soutenir les rails lateraux du four. Des montants standards de 5cm× 10cm (2 po x 4 po) sont recommandes.

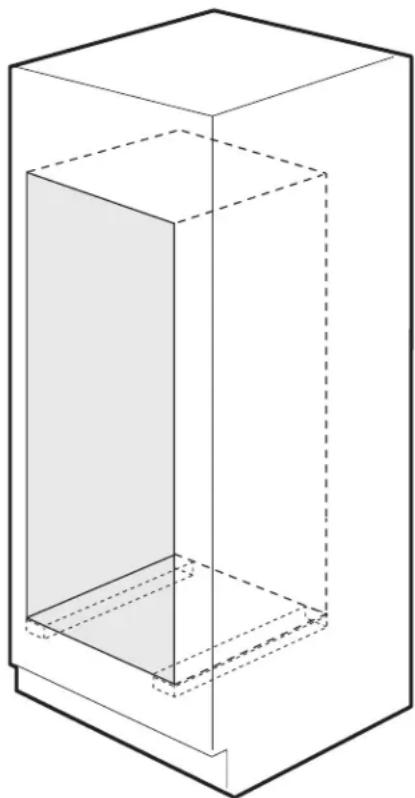

Figure 2: Entretoises du four encastré

Combinaison de four a micro-ondes

1. La base doit pouvoir supporter un poids de 170kg (375 lb).
2. Le contreplaqué massif ou le bois massif doit avoir une épaisseur d'au moins 1,9 cm (3/4 po).

INSTALLATION DE LA COMBINAISON DE FOUR À MICRO-ONDES ET FOUR ENCASTRÉ

Remarques importantes pour l'installateur

1. Veuillez tire toutes les instructions d'installation avant d'instructor le four encastre.
2. Retirez tout le matériel d'emballage des compartments du four avant demettrele four encastrésous tension.
3. Respectez tous les codes et tous les règlements en vigueur.
4. Assurez-vous de laisser ces instructions à l'utilisateur.
5. Retirez la porte du four pour en faciliter l'installation. Consultez le Guide d'utilisation et d'entretien pour obtenir des instructions.
6. CES FOURS NE SONT PAS APPROVÉS POUR UNE INSTALLATION SUPERPOSEÉ OU CÔTE À CÔTE.

Remarque importante pour l'utilisateur

Conservez ces instructions avec votre guide de l'utilisateur en prévision d'un usage évientuel par l'inspecteur en électricité de votre localité.

IMPORTANT

MESURES DES SECURITÉ

Assurez-vous que votre four combiné est installé et mis à la terre de façon appropriée par un installerur qualifié ou un technicien de service.
- Ce four combiné doit être mis à la terre conformément aux codes locaux ou, en l'absence de tels codes, conformément au Code national de l'électricité ANSI/NFPA N° 70 (dernière édition) aux États-Unis, ou à la norme C22.1 de la CSA, Code canadien de l'électricité, partie 1, au Canada.

A VERTISSEMENT Grimper, s'appuyer ou s'asseoir sur la port de ce four encastré peut cause des blessures graves et endommager l'appareil.

N'utilisez jamais ce four encastre pour rechauffer ni chauffer une piece. Une utilisation prolongée du four encastre sans aération adequate peut s'avérer dangereuse.
A VERTISSEMENT L'alimentation electrique du four doit etre coupée lors de l'installation des conduites. Le non-respect de cette consigne peut entrainer de graves blessures, voir la mort.

1. Exigences électriques

Chaque appeareil doit ettre alimentete avec la frquence et le voltage adequats,etre connecte a un circuit de derivation individuel correctement mis à la terre et protégé par un disjoncteur ou un fusible. Pour connaître le type de disjoncteur ou de fusible requis avec votre modele, consultez la plaque signalétique pour trouver la consommation de puissance de I'appareil et reportez-vous au tableau A pour obtenir l'intensité de courant électrique du disjoncteur ou du fusible.

Respectez tous les codes et tous les règlements locaux.

1. Une alimentation électrique a cable monophasé de 3 ou 4 fils de 120/240 ou 120/208 V et de 60 Hz CA seulement est requise sur un circuit distinct avec fusible sur les deux côtes de la ligne (fils rouge et noir). Il est recommendé d'utiliser un fusible ou un disjoncteur temporisé. N'UTILISEZ PAS de fusible dans le circuit neutre (fil blanc). Seuls certains modèles de table de cuisson peuvent être installés au-dessus de certains modèles de four électrique encastrés. Les tables de cuisson et les fours encastrés qui sont approvés figurent sur la liste du fabricant par nombre d'identification (consultez l'encart fourni avec la documentation). N'installé pas une table de cuisson au-dessus d'un four encastré installé côte à côte.

Tableau A

Puisance nominale de l'appareil (watts) 240 V	Protection de circuit recom-mandée	Puisance nominale de l'appareil (watts) 208 V	Protection de circuit recom-mandée
Moins de 4 800 W	20 A Moins de 4 100 W	20 A
4 801 à 7 200 W	30 A 4 101 à 6 200 W 30 A
7 201 à 9 600 W	40 ou 50 A 6 201 à 8 300 W 40 ou 50 A
9 601 W et + 50 A 8 301 W et + 50 A

REMARQUE: Les dimensions des fils et les branchements doivent être conformes à la dimension du fusible et au calibre de l'appareil conformément à la dernière édition du Code national de l'électricité ANSI/NFPA N° 70 aux États-Unis, ou à la norme C22.1 de la CSA, Code canadien de l'électricité, partie 1, ainsi qu'aux codes et règlements locaux.

A VERTISSEMENT You ne devriez pas utiliser de rallonge électrique avec cet apparéil. Cela pourrait causeur un incendie, une décharge électrique ou d'autres blessures. Si vous avez besoin d'un cordon d'alimentation plus long, vous pouvez acheter l'ensemble de cordon d'alimentation de 3,1 m (10 pi) n° 903056-9010 en téléphonant à un centre de service.

1. Ces appeareils doivent être raccordés à un boîtier de fusibles (ou de disjoncteurs) à l'aide d'un cable gainé non métallique ou armé flexible. Le cable armé flexible de l'appareil devrait être connecté directement à la boîte de jonction. La boîte de jonction devrait être située aux emplacements illustrés à la Figure 1, et le cable reliant la boîte et l'appareil devrait être aussi lâche que possible pour permettre de déplacer l'appareil en cas de réparation.
2. Un réducteur de tension durable doit être utilisé pour fixer le cable armé flexible à la boîte de jonction.

INSTALLATION DE LA COMBINAISON DE FOUR À MICRO-ONDES ET FOUR ENCASTRÉ

AVERAGEMENT

Risque de décharge électrique

• Une mise à la terre électrique est requise sur cet apparéil.
• Ne vous raccordez pas à l'alimentation électrique avant que l'appareil ne soit mis à la terre de façon permanente
• Débranche l'alimentation à la boîte de jonction avant d'effectuer le branchement électrique.
• Cet apparéil doit être branché à un système de filage métallique permanent de mise à la terre, ou encore un connecteur de mise à la terre devrait être branché à la borne ou au fil de mise à la terre de l'appareil.
• N'utilisez pas une conduite d'alimentation en gaz pour effectuer la mise à la terre de l'appareil.

Le non-respect des consignes ci-dessus pourrait entraîner un incendie, des blessures ou une décharge électrique.

ATTENTION Dans des conditions de température froide lors de la livraison et de l'entreposage, assurez-vous que le four repose dans son emplacement final au moins trois (3) heures avant de lemettre sous tension. Si vous mettez le four sous tension alors qu'il est encore froid, vous risquez d'endommager les commandes du four.

2. Connexion électrique

Il incorme au consommateur de communiquer avec un installerateur qualifié pour s'assurer que l'installation électrique est ajusté et conforme à la dernière édition du Code national de l'électricité ANSI/NFPA N° 70 aux États-Unis, ou à la norme C22.1 de la CSA, Code canadien de l'électricité, partie 1, ainsi qu'aux codes et règlements locaux.

A VERTISSEMENT Risque de décharge électrique. (Le non-respect de cet avertissement peut cause une électrocution ou d'autres blessures graves.) Cet apparéil est muni d'un fil de connexion en cuivre. Si le branchement est effectué à un câblage d'aluminium domestique, utilisez uniquement des connecteurs qui sontapprovés pour réunir les fils de cuivre et d'aluminium conformément au Code national de l'électricité et aux codes et règlements locaux. Lorsque vous installez des connecteurs ayant des vis qui sortent directement du conduit flexible en acier et/ou en aluminium, évitez de trop serrer les vis afin de ne pas endommager le conduit flexible. Évitez de plier ou de tordre excessivement le conduit flexible pour ne pas séparer les convolutions et exposer les fils internes.

N'UTILISEZ PAS un tuyau d'alimentation en gaz pour la mise à la terre. NE VOUS RACCORDEZ PAS à l'alimentation électrique avant que l'appareil ne soit mis à la terre de façon permanente. Branchez le fil de mise à la terre avant demettre l'appareil sous tension.

A VERTISSEMENT (Si vous appeareil est muni d'un conducteur neutre blanc.)

Cet apparéil est fabriqué avec une alimentation électricne neutre blanche et un fil de cuivre connecté au cadrage. Le cadrage est mis à la terre en branchant le fil de mise à la terre au fil neutre situé à la fin du conduit, pour une utilisation aux É.-U., dans un nouveau circuit de dérivation (Code national de l'électricité de 1996), une maison mobile, un vehicule récréatif, les régions où les codes locaux ne permettent pas la mise à la terre par le fil d'alimentation neutre (blanc) ou au Canada, séparez les fils blanc et vert l'un de l'autre et utilisez le fil de mise à la terre pourmettre l' apparéil à la terre conformément aux codes locaux, branchez le fil neutre au conducteur neutre du circuit de dérivation de manière habituelle en vous reportant à la figure 5. Si votre apparéil doit être branché à une boîte de jonction mise à la terre à 3 fils (É.-U. seulement), dans les régions où les codes locaux permettent de brancher le conducteur de mise à la terre de l' apparéil au fil neutre (blanc), reportez-vous à la figure 4.

REMARQUE DESTINÉE À L'ÉLECTRICIEN : Les fils de câblage armés fournis avec l'appareil sont certifiés UL pour un branchement à un système de filage domestique d'un plus grand calibre. L'isolement des fils est cotée à des températures beaucoup plus élevées que la temperature nominale du système de filage domestique. La capacité de transport actuelle du conducteur est déterminée par la temperature nominale de l'isolement autour du fil, et non uniquement par le calibrage du fil.

Dans les régions où les codes locaux permettent de brancher le conducteur de mise à la terre de l'appareil au fil neutre (blanc) (É.-U. seulement) (reportez-vous à la Figure 3):

1. Coupe l'alimentation electrique.
2. Dans la boite de jonction: branche les fils de l'appareil et de l'alimentation electrique comme illustré à la figure 4.

Cable de l'alimentation electrique

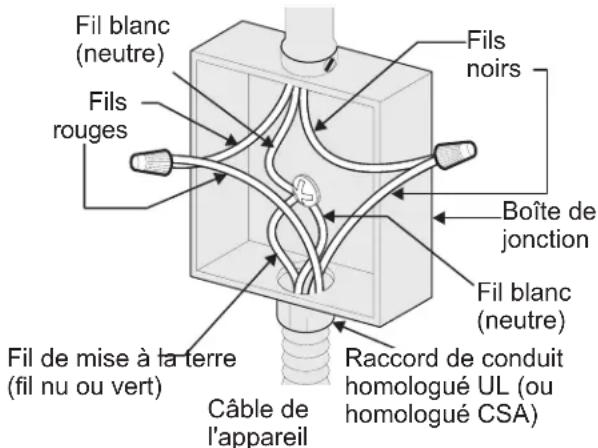

Figure 3: Boîte de jonction mise à la terre à 3 fils

INSTALLATION DE LA COMBINAISON DE FOUR À MICRO-ONDES ET FOUR ENCASTRÉ

Si le four est raccordé à un nouveau circuit de dérivation (Code national de l'électricité de 1996), une maison mobile, un vehicule récréatif ou dans les régions ou les codes locaux NE PERMETTENT PAS la mise à la terre par le fil neutre (blanc), le cadre de l'appareil NE DOIT PAS être branché au fil neutre du système électrique à 4 fils (voir Figure 4):

1. Coupe l'alimentation electrique.
2. Séparez le fil vert (ou fil nu en cuivre) du fil blanc de l'appareil.
3. Dans la boite de jonction: branche les fils de l'appareil et de l'alimentation électrique comme illustré à la Figure 4.

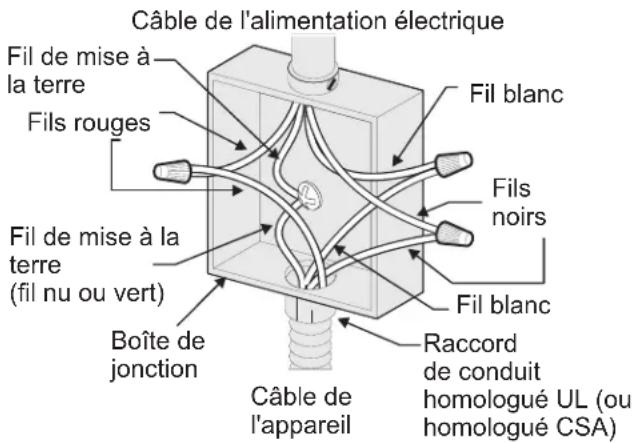

Figure 4: Boite de jonction mise à la terre à 4 fils

Emplacement du numero de modele et du numero de série

La plaque signalétique est située le long de la garniture interieure latérale du four et elle est visible lorsque la portedu four est ouverte.

Lorsque vous commandez des pieces ou que vous désirez obtenir des renseignements à propos de votre four, assurez-vous de toujours inclure le numero de série et le numero de modulo ainsi que la dette ou le numero de lot, inscrits sur la plaque signalétique de votre four.

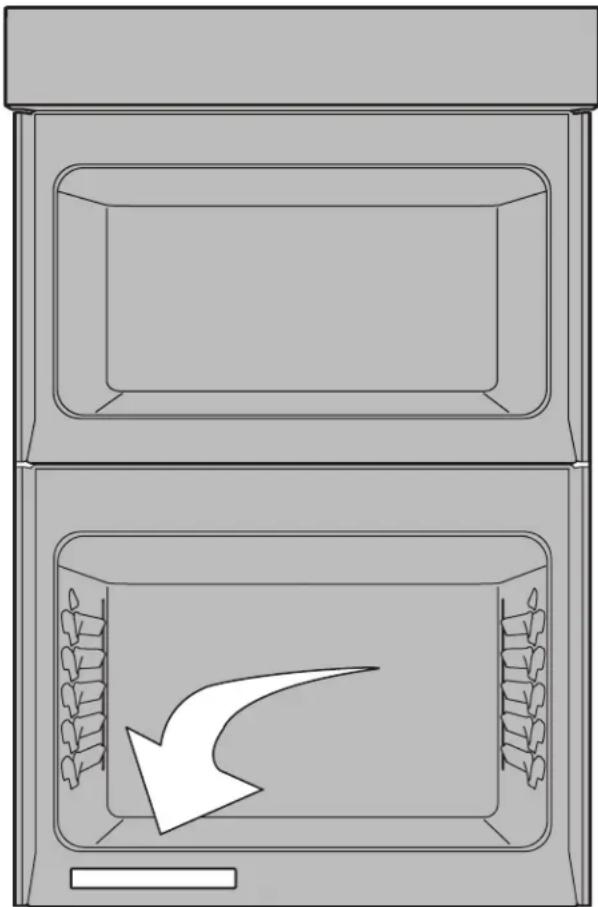

Figure 5: Emplacement de la plaque signaletique

INSTALLATION DE LA COMBINAISON DE FOUR À MICRO-ONDES ET FOUR ENCASTRÉ

3. Installation dans une armoire

IMPORTANT!

Ne soulevez pas et ne manipulez pas le four par la poignée de porte ou le tableau de commande de ce dernier.

A VERTISSEMENT

Danger de poids lourd

Utilisez deux personnes ou plus pour déplacer et installer le four encastre.
- Le non-respect de cette consigne peut entrainer des blessures ou endommager l'appareil.

1. Deballez le four mural.
2. Trouvez les vis anti-basculement et les entreprises incluses dans l'emballage de la documentation.
3. Insérez le four dans l'ouverture de l'armoire. Faites glisser le four vers l'intérieur en laissant un espace de 1 12 (3,8 cm) entre le four et l'avant de l'armoire (voir Figure 6).
4. Tirez le cable blinde à travers le trou prévu à cet effet dans l'armoire et vers la boite de jonction tout en déplaçant l'appareil vers l'intérieur.
5. Poussez le four dans et contre le meuble.

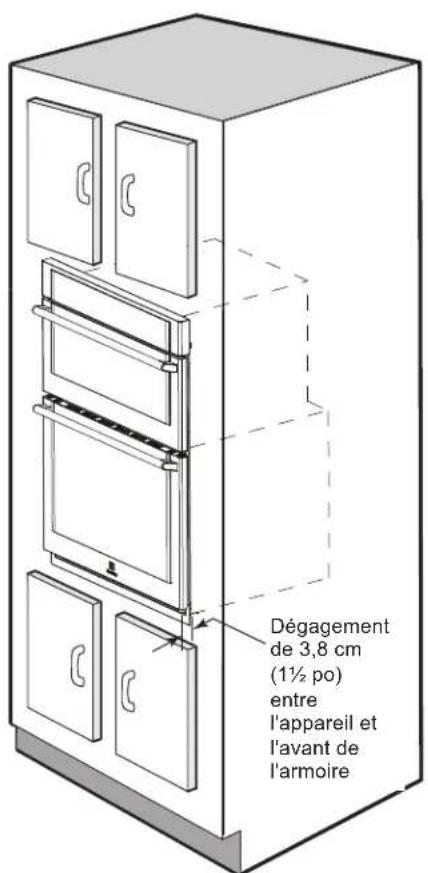

Figure 6: Installation dans une armoire

1. Installiez les vis de montage anti-renversement.

AVENTISSEMENT Le four encastre peut basculer vers l'avant lorsque la porte est ouverte. Les vis de montage anti-renversement fournies avec le four encastre doivent être installées pour éviter le renversement du four encastré et les blessures.

A. Les trous de montage dans les garnitures laterales peuvent être utilisés comme gabarit pour localiser les trous de vis de montage de l'appareil (voir Figure 7).

B. Utilisez les deux vis fournies pour fixer l'appareil à l'armoire.

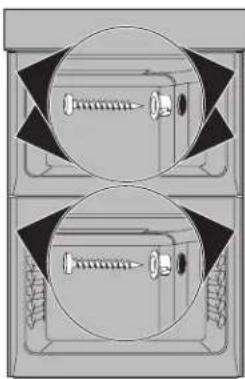

Figure 7: Emplacements des vis anti-renversement

A AVERTISSEMENT

Risque de basculement

• Un enfant ou un adulte peut faire basculer la cuisine et en décembre.
• Installé le dispositif anti-renversement sur la cusinière et/ou la structure selon les instructions d'installation.

Assurez-vous d'enclencher de nouveau le dispositif anti-renversement lorsque la cuisine est déplaced.
- Ne faites pas fonctionner la cuisinière si le dispositif anti-renversement n'est pas en place et enclenché.
- Le non-respect de ces instructions peut cause des blessures fatales ou de graves brûlures aux enfants et aux adultes.

Trous de montage du dispositif anti-rensement

Pour une installation adequate du dispositif anti-renversement, reportez-vous aux instructions d'installation fournies avec votre cuisiniere.

Effectuez une vérification visuelle de la présence des vis du dispositif anti-renversement pour vous assurer qu'il a eté installé correctement.

Vérifiez l'installation du dispositif en ouvrant la porte du four et en appliquant sur cette dernière une légère pression vers le bas. La cusinière ne devrait pas basculer vers l'avant.

INSTALLATION DE LA COMBINAISON DE FOUR À MICRO-ONDES ET FOUR ENCASTRÉ

4. Mise à niveau du four encastré

1. Installez une grille au centre du four supérieur (Figure 10).
2. Placez un niveau sur la grille. Prenez deux lectures en plaçant le niveau diagonalement dans un sens, puis dans l'autre sens. Utilisez des cales en bois sous le four encastré pour lemettre à niveau au besoin.
3. Refaites ces étapes pour le four inférieur si vous avez un modele de four encastre double. Si le niveau indique que la grille n'est pas de niveau, utilisez des cales en bois pour obtenir un compromis entre les deux jours.

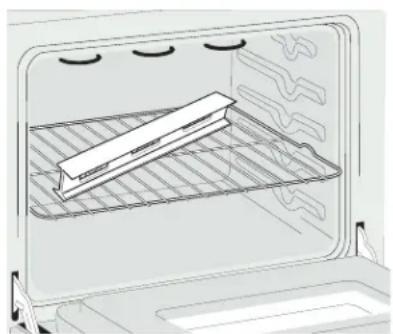

Figure 8: Mise à niveau

REMARQUE IMPORTANTE

Un ventilateur de refroidissement situé dans le coin supérieur arrêté du four (certains modèles) permet de refroidir les commandes et les composants électroniques du four. Si le four a fonctionné à une température élevée, le ventilateur restera en marche même une fois le four étant.

5. Vérification du fonctionnement

Votre modèle est muni d'un régulateur électronique de four.
Chaque fonction a été vérifiée en usine avant la livraison.

Toutefois, nous vous recommendons de vérifier une autre fois le fonctionnement des commandes électroniques du four. Reportez-vous au Guide d'utilisation et d'entretien pour obtenir des instructions.

1. Retirez tous les articles qui se trouvent à l'intérieur du four.
2. Mettez le four sous tension (reportez-vous au Guide d'utilisation et d'entretien).
3. Vérifiez le fonctionnement des commandes électroniques du four :

Cuisson au four : vérifie que cette fonction fait chauffer le four. Vingt secondes après avoir allumé le four, ouvrez la porte du four et vous devriez partager la chaleur qui vient du four.

Gril : lorsque le four est reglé à GRIL, l'élement supérieur du four devrait rougir.

Avant de faire appel au service après-vente

Lisez la section de vérification « Avant de faire appel au service après-vente », ainsi que les instructions d'utilisation de votre Guide d'utilisation et d'entretien. Cela pourrait vous faire economiser temps et argent. Cette liste déscrit des situations courantes qui ne sont causées ni par un dernier de fabrication ni par un matériel défectueux.

Reportez-vous au Guide d'utilisation et d'entretien pour obtenir les numérodes打电话 du service après-vente.
