Caractéristiques techniques	Perceuse sans fil RYOBI One+ P223, moteur puissant, couple réglable, batterie lithium-ion 18V.
Utilisation	Idéale pour le perçage dans le bois, le métal et le plastique, adaptée pour les travaux domestiques et les projets de bricolage.
Maintenance et réparation	Nettoyer régulièrement le filtre à air, vérifier l'état de la batterie, utiliser des pièces de rechange RYOBI pour les réparations.
Sécurité	Porter des lunettes de protection, utiliser des gants, ne pas toucher les pièces mobiles pendant le fonctionnement.
Informations générales	Compatible avec la gamme RYOBI One+, garantie limitée, poids léger pour une manipulation facile.

FOIRE AUX QUESTIONS - One+ P223 RYOBI

Comment charger la batterie de la perceuse RYOBI One+ P223 ?

Insérez la batterie dans le chargeur RYOBI One+. Branchez le chargeur à une prise électrique et attendez que le témoin lumineux indique que la batterie est complètement chargée.

Que faire si la perceuse ne fonctionne pas ?

Vérifiez que la batterie est bien chargée et correctement installée. Assurez-vous également que le mode de fonctionnement est correctement sélectionné (perçage ou vissage).

Comment changer le foret sur la perceuse RYOBI One+ P223 ?

Serrez ou desserrez le mandrin en tournant dans le sens des aiguilles d'une montre ou dans le sens inverse. Insérez le foret souhaité, puis resserrez le mandrin.

Quel type de forets puis-je utiliser avec la RYOBI One+ P223 ?

Vous pouvez utiliser des forets en acier, des forets à bois et des forets à maçonnerie, à condition qu'ils soient compatibles avec le mandrin de la perceuse.

La perceuse RYOBI One+ P223 est-elle adaptée aux matériaux durs ?

Oui, la perceuse est conçue pour percer dans des matériaux durs tels que le métal et la maçonnerie, mais assurez-vous d'utiliser le foret approprié et de régler la vitesse en conséquence.

Comment entretenir ma perceuse RYOBI One+ P223 ?

Nettoyez régulièrement le boîtier de la perceuse avec un chiffon humide. Vérifiez que les orifices de ventilation ne sont pas obstrués et lubrifiez le mandrin si nécessaire.

Quelle est la garantie de la perceuse RYOBI One+ P223 ?

La perceuse RYOBI One+ P223 est généralement couverte par une garantie limitée de 3 ans, mais il est recommandé de vérifier les détails spécifiques sur le site de RYOBI ou dans le manuel du produit.

Comment régler le couple de la perceuse ?

Utilisez la bague de réglage de couple située juste au-dessus du mandrin. Tournez-la pour sélectionner le niveau de couple souhaité en fonction de la tâche que vous effectuez.

MODE D'EMPLOI One+ P223 RYOBI

Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien comprendre le manuel d’utilisation avant d’employer ce produit.

AVERTISSEMENT Lire tous les avertissements et toutes les instructions. Ne pas suivre l’ensemble des avertissements et des instructions peut entraîner une électrocution, un incendie ou des blessures graves. Conserver les avertissements et les instructions à des fins de référence ultérieure. Le terme « outil motorisé », utilisé dans tous les avertissements ci-dessous désigne tout outil fonctionnant sur secteur (câblé) ou sur piles (sans fil).

SÉCURITÉ DU LIEU DE TRAVAIL

Garder le lieu de travail propre et bien éclairé. Les endroits encombrés ou sombre s sont propices aux accidents. Ne pas utiliser d’outils électriques dans des atmosphères explosives, par exemple en présence de liquides, gaz ou poussières inflammables. Les outils électriques produisent des étincelles risquant d’enflammer les poussières ou vapeurs. Garder les enfants et badauds à l’écart pendant l’utilisation d’un outil électrique. Les distractions peuvent causer une perte de contrôle.

Les fiches des outils électriques doivent correspondre à la prise secteur utilisée. Ne jamais modifier la fiche, de quelque façon que ce soit. Ne jamais utiliser d’adaptateurs de fiche avec des outils mis à la terre. Les fiches et prises non modifiées réduisent le risque de choc électrique. Éviter tout contact du corps avec des surfaces mises à la terre, telles que tuyaux, radiateurs, cuisinières et réfrigérateurs. Le risque de choc électrique est accru lorsque le corps est mis à la terre. Ne pas exposer les outils électriques à l’eau ou l’humidité. La pénétration d’eau dans ces outils accroît le risque de choc électrique. Ne pas maltraiter le cordon d’alimentation. Ne jamais utiliser le cordon d’alimentation pour transporter l’outil et ne jamais débrancher ce dernier en tirant sur le cordon. Garder le cordon à l’écart de la chaleur, de l’huile, des objets tranchants et des pièces en mouvement. Un cordon endommagé ou emmêlé accroît le risque de choc électrique. Pour les travaux à l’extérieur, utiliser un cordon spécialement conçu à cet effet. Utiliser un cordon conçu pour l’usage extrérieur pour réduire les risques de choc électrique. S’il est nécessaire d’utiliser l’outil électrique dans un endroit humide, employer un dispositif interrupteur de défaut à la terre (GFCI). L’utilisation d’un GFCI réduit le risque de décharge électrique. Utiliser ce produit seulement avec la piles et le chargeurs indiqués dans le supplément de raccordement pour chargeur/outils/piles/appareil n˚ 987000-432.

SÉCURITÉ PERSONNELLE

Rester attentif, prêter attention au travail et faire preuve de bon sens lors de l’utilisation de tout outil électrique. Ne pas utiliser cet outil en état de fatigue ou sous l’influence de l’alcool, de drogues ou de médicaments. Un moment d’inattention pendant l’utilisation d’un outil électrique peut entraîner des blessures graves. Utiliser l’équipement de sécurité. Toujours porter une protection oculaire. L’équipement de sécurité, tel qu’un masque filtrant, de chaussures de sécurité, d’un casque ou d’une protection auditive, utilisé dans des conditions appropriées réduira le risque de blessures. Éviter les démarrages accidentels. S’assurer que le commutateur est en position d’arrêt avant de brancher l’outil. Porter un outil avec le doigt sur son commutateur ou brancher un outil dont le commutateur est en position de marche peut causer un accident. Retirer les clés de réglage avant de mettre l’outil en marche. Une clé laissée sur une pièce rotative de l’outil peut causer des blessures. Ne pas travailler hors de portée. Toujours se tenir bien campé et en équilibre. Ceci permettra de mieux contrôler l’outil en cas de situation imprévue. Porter une tenue appropriée. Ne porter ni vêtements amples, ni bijoux. Garder les cheveux, les vêtements et les gants à l’écart des pièces en mouvement. Les vêtements amples, bijoux et cheveux longs peuvent se prendre dans les pièces en mouvement. Si les outils sont équipés de dispositifs de dépoussiérage, s’assurer qu’ils sont connectés et correctement utilisés. L’usage de ces dispositifs de dépoussiérage peut réduire les dangers présentés par la poussière. Ne porter ni vêtements amples, ni bijoux. Attacher ou couvrir les cheveux longs. Les vêtements amples, bijoux et cheveux longs peuvent se prendre dans les ouïes d’aération. Ne pas utiliser l’outil sur une échelle ou un support instable. Une bonne tenue et un bon équilibre permettent de mieux contrôler l’outil en cas de situation imprévue.

UTILISATION ET ENTRETIEN DES OUTILS

ÉLECTRIQUES Ne pas forcer l’outil. Utiliser l’outil approprié pour l’application. Un outil approprié exécutera le travail mieux et de façon moins dangereuse s’il est utilisé dans les limites prévues. Ne pas utiliser l’outil si le commutateur ne permet pas de le mettre en marche ou de l’arrêter. Tout outil qui ne peut pas être contrôlé par son commutateur est dangereux et doit être réparé. Débrancher l’outil et/ou retirer le bloc-piles avant d’effectuer des réglages, de changer d’accessoire ou de remiser l’outil. Ces mesures de sécurité préventives réduisent les risques de démarrage accidentel de l’outil. Ranger les outils motorisés hors de la portée des enfants et ne laisser personne n’étant pas familiarisé avec l’outil ou ces instructions utiliser l’outil. Dans les mains de personnes n’ayant pas reçu des instructions adéquates, les outils sont dangereux. Entretenir les outils motorisés. Vérifier qu’aucune pièce mobile n’est mal alignée ou bloquée, qu’aucune pièce n’est brisée et s’assurer qu’aucun autre problème ne risque d’affecter le bon fonctionnement de l’outil. En cas de dommages faire réparer l’outil avant de l’utiliser de nouveau. Beaucoup d’accidents sont causés par des outils mal entretenus.3 — Français AVERTISSEMENTS DE SÉCURITÉ GÉNÉRALES RELATIVES

AUX OUTILS ÉLECTRIQUES

Garder les outils bien affûtés et propres. Des outils correctement entretenus et dont les tranchants sont bien affûtés risquent moins de se bloquer et sont plus faciles à contrôler. Utiliser l’outil, les accessoires et embouts, etc. conformément à ces instrutions pour les applications pour lesquelles ils sont conçus, en tenant compte des conditions et du type de travail à exécuter. L’usage d’un outil motorisé pour des applications pour lesquelles il n’est pas conçu peut être dangereux.

UTILISATION ET ENTRETIEN DE LA PILE

Ne recharger qu’avec l’appareil spécifié par le fabricant. Un chargeur approprié pour un type de pile peut créer un risque d’incendie s’il est utilisé avec un autre type de pile. Utiliser exclusivement le bloc-pile spécifiquement indiqué pour l’outil. L’usage de tout autre bloc peut créer un risque de blessures et d’incendie. Lorsque le bloc-piles n’est pas en usage, le garder à l’écart d’articles tels qu’attaches trombones, pièces de monnaie, clous, vis ou autres petits objets métalliques risquant d’établir le contact entre les deux bornes. La mise en court-circuit des bornes de piles peut causer des étincelles, des brûlures ou un incendie. En cas d’usage abusif, du liquide peut s’échapper des piles. Éviter tout contact avec ce liquide. En cas de contact accidentel, rincer immédiatement les parties atteintes avec de l’eau. En cas d’éclaboussure dans les yeux consulter un médecin. Le liquide s’échappant des piles peut causer des irritations ou des brûlures. DÉPANNAGE Les réparations doivent être confiées à un technicien qualifié, utilisant exclusivement des pièces identiques à celles d’origine. Ceci assurera le maintien de la sécurité de l’outil. Utiliser exclusivement des pièces identiques à celles d’origine pour les réparations. Se conformer aux instructions de la section Entretien de ce manuel. L’usage de pièces non autorisées ou le non-respect des instructions peut présenter des risques de choc électrique ou de blessures.

Porter des protecteurs d’oreilles avec les perceuses à percussion. L’exposition au bruit peut entraîner une perte auditive. Utiliser les poignées auxiliaires, si elles sont fournies avec l’outil. La perte de contrôle peut causer des blessures. Lorsque l’outil est utilisé pour un travail risquant de le mettre en contact avec des fils électriques cachés, le tenir par les surfaces de prise isolées. Le contact d’un accessoire de coupe avec un fil sous tension « électrifie » les pièces métalliques exposées de l’outil et peut électrocuter l’utilisateur. Apprendre à connaître l’outil. Lire attentivement le manuel d’utilisation. Apprendre les applications et les limites de l’outil, ainsi que les risques spécifiques relatifs à son utilisation. Le respect de cette consigne réduira les risques d’incendie, de choc électrique et de blessures graves. Toujours porter une protection oculaire munie d’écrans latéraux certifiée conforme à la norme ANSI Z87.1 lors du montage des pièces, du fonctionnement de l’outil ou au moment de l’entretien. Le respect de cette règle réduira les risques de blessures graves. Protection respiratoire. Porter un masque facial ou un masque antipoussière si le travail produit de la poussière. Le respect de cette consigne réduira les risques de blessures graves. Protection auditive. Porter une protection auditive lors de l’utilisation prolongée. Le respect de cette règle réduira les risques de blessures graves. Les outils fonctionnant sur piles n’ayant pas besoin d’être branchés sur une prise secteur, ils sont toujours en état de fonctionnement. Tenir compte des dangers possibles lorsque l’outil n’est pas en usage et lors du remplacement des piles. Le respect de cette consigne réduira les risques d’incendie, de choc électrique et de blessures graves. Ne pas placer les outils électriques sans fil ou leurs piles à proximité de flammes ou d’une source de chaleur. Ceci réduira les risques d’explosion et de blessures. Ne pas écraser, faire tomber ou endommager le bloc- piles. Ne jamais utiliser un bloc-piles ou un chargeur qui est tombé, a été écrasé, a reçu un choc violent ou a été endommagé de quelque façon que ce soit. Une pile endommagée risque d’exploser. Éliminer immédiatement toute pile endommagée, selon une méthode appropriée. Les piles peuvent exploser en présence d’une source d’allumage, telle qu’une veilleuse. Pour réduire les risques de blessures graves, ne jamais utiliser un appareil sans fil, quel qu’il soit, en présence d’une flamme vive. En explosant, une pile peut projeter des débris et des produits chimiques. En cas d’exposition, rincer immédiatement les parties atteintes avec de l’eau. Ne pas recharger un outil fonctionnant sur piles dans un endroit humide ou mouillé. Ne pas utiliser, remiser ou charger le bloc-piles ou produits dans des emplacements où la température est inférieure 10 °C (50 °F) à ou supérieure à 38 °C (100 °F). Ne pas ranger l’outil à l’extérieur ou dans un véhicule. Si l’outil est utilisé de façon intensive ou sous des températures extrêmes, des fuites de pile peuvent se produire. En cas de contact du liquide avec la peau, rincer immédiatement la partie atteinte avec de l’eau. En cas d’éclaboussure dans les yeux, les rincer à l’eau fraîche pendant au moins 10 minutes, puis contacter immédiatement un médecin. Le respect de cette règle réduira les risques de blessures graves. Conserver ces instructions. Les consulter fréquemment et les utiliser pour instruire les autres utilisateurs éventuels. Si cet outil est prêté, il doit être accompagné de ces instructions.4 — Français Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification. Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Symbole d’alerte de sécurité Indique un risque de blessure potentiel. Lire le manuel d’utilisation Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien comprendre le manuel d’utilisation avant d’utiliser ce produit. Protection oculaire et auditive Toujours porter une protection oculaire munie d’écrans latéraux certifiée conforme à la norme ANSI Z87.1, ainsi qu’une protection auditive lors de l’utilisation de cet outil. Avertissement concernant l’humidité Ne pas exposer à la pluie ou l’humidité. Symboles de recyclage Ce produit utilise les piles de l ithium-ion (Li-ion). Les réglementations locales ou gouvernementales peuvent interdire de jeter les piles dans les ordures ménagères. Consulter les autorités locales compétentes pour les options de recyclage et/ou l’élimination. V Volts Tension min Minutes Temps Courant continu Type ou caractéristique du courant

Vitesse à vide Vitesse de rotation à vide .../min Par minute Tours, coups, vitesse périphérique, orbites, etc., par minute SYMBOLES Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation de ce produit.

Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour conséquences des blessures graves ou mortelles.

Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner des blessures graves ou mortelles. ATTENTION : Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît entraîner des blessures légères ou de gravité modérée. AVIS : (Sans symbole d’alerte de sécurité) Indique les informations jugées importantes sans toutefois représenter un risque de blessure (ex. : messages concernant les dommages matériels).5 — Français UTILISATION

Ne pas laisser la familiarité avec l’outil faire oublier la prudence. Ne pas oublier qu’une fraction de seconde d’inattention peut entraîner des blessures graves.

Toujours retirer la bloc-pile de l’outil au moment d’assembler des pièces, d’effectuer des réglages et de procéder au nettoyage, ou lorsque l’outil n’est pas utilisé. Le fait de retirer la pile permet d’empêcher un démarrage accidentel pouvant entraîner des blessures graves.

Toujours porter une protection oculaire munie d’écrans latéraux certifiée conforme à la norme ANSI Z87.1, ainsi qu’une protection auditive. Si cette précaution n’est pas prise, des objets peuvent être projetés dans les yeux et d’autres lésions graves.

Ne pas utiliser d’outils ou accessoires non recommandés par le fabricant pour cet outil. L’utilisation de pièces et accessoires non recommandés peut entraîner des blessures graves. APPLICATIONS Ce produit est conçu pour les tâches énumérées ci-dessous : Percer des trous dans tous les types de produits (brique, béton, parpaings, pierre et autres agrégats) Service léger ciselage dans le béton, la brique et autres pièces de maçonnerie. Il est possible d’utiliser ce produit avec l’adaptateur de mandrin (non inclus) pour les tâches énumérées ci-dessous : Perçage de produits du bois (bois d’oeuvre, contreplaqué, lambris, aggloméré et bois dur) Perçage de la céramique, du plastique, de la fibre de verre et des matériaux laminés Perçage du métal Perçage en mode de percussion dans le béton, la brique et autres pièces de maçonnerie.

GÂCHETTE DE COMMUTATEUR

Voir la figure 2, page 10. La gâchette avec variation de vitesse procurera des vitesses plus élevées si une pression accrue est exercée et des vitesses moins élevées dans le cas d’une pression réduite. Pour mettre la perceuse EN MARCHE, appuyer sur la gâchette. Pour ÉTEINDRE la perceuse, relâcher la gâchette. NOTE : Un bruit de sifflement ou de tintement provenant de la gâchette pendant l’utilisation est une situation normale pour cet interrupteur. ASSEMBLAGE

Ne pas essayer de modifier cet outil ou de créer des accessoires ou de pièces non recommandés pour l’outil. De telles altérations ou modifications sont considérées comme un usage abusif et peuvent créer des conditions dangereuses, risquant d’entraîner des blessures graves.

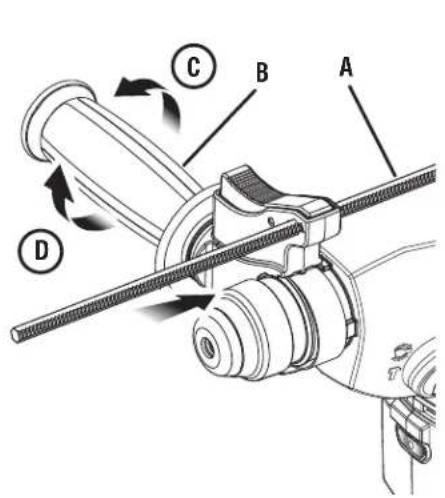

Voir la figure 1, page 10. Desserrer la poignée en la tournant dans le sens inverse des aiguilles d’une montre. Glisser la poignée auxiliaire sur la perceuse à percussion dans la position de fonctionnement désirée, du côté gauche ou du côté droit. Resserrer bien la poignée en la tournant dans le sens horaire. NOTE : S’assurer que la poignée auxiliaire est fixée solidement contre la bride de la tige de butée de profondeur. Cela permet de régler la tige de butée de profondeur à la profondeur de perçage désirée. Cela permet également de fixer la poignée auxiliaire. DÉBALLAGE Ce produit nécessite un assemblage. Avec précaution, sortir l’outil et les accessoires de la boîte. Tous les articles énumérés sous « Inclut » doivent se trouver dans l’emballage au moment de l’achat.

Certaines pièces figurant dans cette section Assemblage n’ont pas été installées sur le produit par le fabricant et exigent une installation du client. Le fait d’utiliser un produit qui a été assemblé de façon inadéquate peut entraîner des blessures. Si des pièces manquent ou sont endommagées, veuillez appeler au 1-800-525-2579 pour obtenir de l’aide.

Si des pièces manquent ou sont endommagées, ne pas utiliser cet outil avant qu’elles aient été remplacées. Le non-respect de cet avertissement pourrait entraîner des blessures graves.6 — Français NOTE : L’utilisation de la perceuse à faible vitesse de façon continue peut entraîner une surchauffe. Si la perceuse surchauffe, la refroidir en la laissant tourner à vide et à la vitesse maximum.

Voir la figure 3, page 10. La lampe DÉL, située à l’avant de l’outil, s’allume automatiquement lorsque vous appuyez sur la gâchette de commutateur. Lorsque la perceuse n’est pas en usage, la fonction d’arrêt fait en sorte que la lampe faiblit et s’éteint. Le ampoule à DEL faisceaux s’allume seulement lorsqu’un bloc-piles chargé se trouve dans l’outil.

SÉLECTEUR DE SENS DE ROTATION

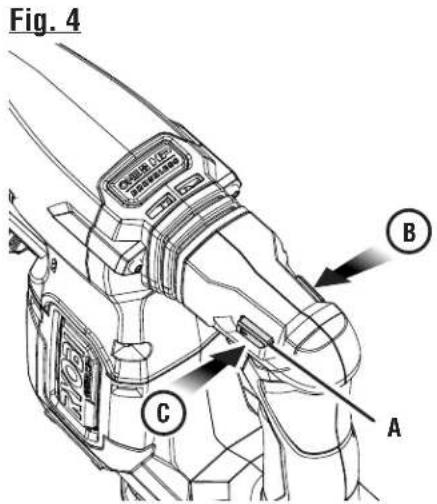

(AVANT/ARRIÈRE/POSITION CENTRALE VERROUILLÉE) Voir la figure 4, page 11. Régler le sélecteur de sens de rotation à la position OFF (position centrale verrouillée) pour verrouiller la gâchette pour réduire la possibilité d’un démarrage accidentel lorsque l’appareil n’est pas utilisé. Positionner le sélecteur de sens de rotation du côté gauche de la gâchette pour pouvoir percer vers l’avant. Positionner le sélecteur de sens de rotation du côté droit de la gâchette pour inverser le sens de rotation. NOTE : L’outil ne peut fonctionner que si le sélecteur de sens de rotation est poussé à fond vers la droite ou la gauche. AVIS : Pour éviter des dommages aux engrenages, toujours laisser le mandrin parvenir à l’arrêt complet avant de changer de sens de rotation.

INSTALLATION / RETRAIT DU BLOC-PILES

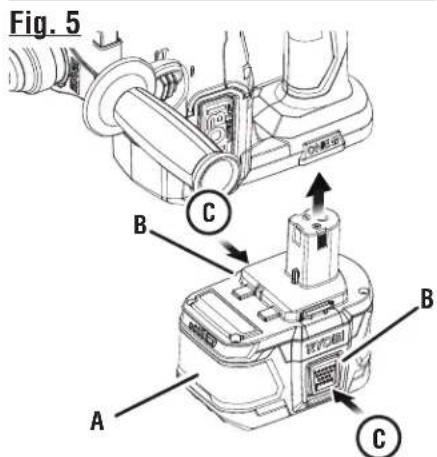

Voir la figure 5, page 11. Verrouiller la gâchette. Insérer la pile dans l’outil comme illustré. S’assurer que les loquets de chaque côté de la pile s’enclenchent en place et que la pile est bien fixée à l’outil avant de mettre l’outil en marche. Relâcher les loquets pour retirer le bloc-piles. Pour prendre connaissance des consignes de chargement, consulter le manuel d’utilisation des piles et des chargeurs.

Les outils à piles sont toujours en état de fonctionnement. Verrouiller la gâchette lorsque l’outil n’est pas utilisé ou pour le transporter le long du corps, pour insérer ou retirer le bloc-piles et lors de l’installation ou du retrait des forets. RÉGLAGE DE LA TIGE DE BUTÉE DE PROFONDEUR Voir la figure 6, page 11. La tige de butée de profondeur permet de contrôler la profondeur des trous percés. Pour régler la butée de profondeur : Verrouiller la gâchette en mettant le sélecteur de sens de rotation en position centrale. Appuyer sur le levier de dégagement de la tige de butée de profondeur. Ajuster la tige de butée de profondeur de façon à ce que le foret dépasse son extrémité de la longueur correspondant à la profondeur de perçage désirée. Relâcher le levier de dégagement de la tige de butée de profondeur. NOTE : Si l’installation est correcte, les dents doivent être alignées à l’indicateur de dent sur le collier de la tige de butée de profondeur.

ADAPTER ET REMPLACER LES EMBOUTS

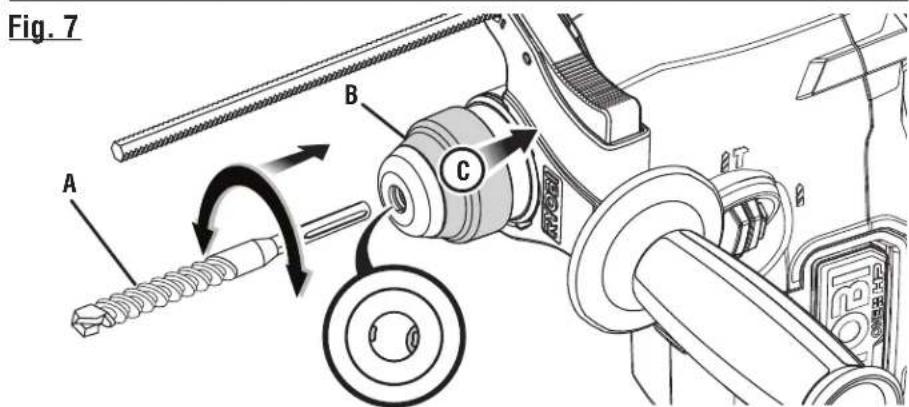

SDS PLUS Voir la figure 7, page 11. Cet outil est doté d’un système de raccordement SDS-Plus. Utiliser seulement les embouts conçus pour le système de raccordement SDS-Plus. Installation des embouts: Retirer le bloc-piles. Nettoyer l’embout et l’enduire de graisse avant de l’insérer dans le mandrin. Insérer l’embout dans le mandrin et pousser jusqu’à ce qu’elle soit insérée le plus loin possible. Tirer l’embout pour s’assurer qu’il est immobilisé en place. Pour retirer les embouts : Tirer le collier de serrage vers l’arrière et retirer l’embout. NOTE: Pour le perçage à percussion, utiliser seulement des embouts à arbre en métal dur et SDS-Plus. ADAPTATEUR DE MANDRIN (NON INCLUS) Voir la figure 8, page 11. Un adaptateur de mandrin peut être utilisé pour percer le métal, le bois et le plastique si les embouts ne sont pas SDS. NOTE : À utiliser seulement avec le mode de perçage rotatif. L’utilisation du mode marteau rotatif ou ciseau seulement endommagera le mécanisme de l’outil lorsque des embouts non SDS-Plus sont utilisés pour fixer ou percer.

RODAGE ET DÉMARRAGES À FROID

Le rodage d’une perceuse à percussion peut demander jusqu’à 5 heures de fonctionnement. Lorsque l’outil est rangé pendant de longues périodes ou à des températures froides, une période de réchauffement de quelques secondes à quelques minutes en mode de percussion peut être nécessaire. UTILISATION7 — Français

Vérifier la position du sélecteur de rotation (rotation avant ou arrière). Bloquer la pièce de travail dans un étau ou avec des serre- joints, pour l’empêcher de tourner avec le foret. Tenir fermement l’outil et positionner l’embout sur le point de départ de la pièce à travailler.

Ne pas enfoncer de vis dans des surfaces pouvant dissimuler des fils électriques. En cas de contact avec un fil sous tension, les parties métalliques de l’outil seraient mises sous tension et probablement choc l’opérateur. Si vous devez enfoncer une vis dans un endroit où des fils électriques cachés peuvent être présents, tenir l’outil par les surfaces de prise isolées pour éviter un choc électrique. Appuyer sur la gâchette pour mettre le foret en rotation. Percer en appuyant assez de pression sur la perceuse pour que le foret morde dans le matériau. Ne pas forcer la perceuse ou appliquer une force latérale pour ovaliser le trou. Laisser l’outil faire le travail.

Se tenir prêt pour un blocage lorsque le foret traverse le matériau. Dans ces situations, la perceuse à tendance â être propulsée dans le sens contraire à la rotation, ce qui peut causer la perte de contrôle. Si l’opérateur n’est pas préparé, cette perte de contrôle peut entraîner des blessures graves. Avant de percer un matériau dur et lisse, poinçonner l’emplacement désiré du trou.Cette précaution empêchera le foret de glisser au départ du trou. Si le foret se bloque dans la pièce ou si la perceuse cale, l’arrêter immédiatement. Sortir le foret de la pièce et déterminer la raison du blocage. NOTE : Cette perceuse est équipée d’un frein électrique. Lorsque la gâchette est relâchée, le mandrin cesse de tourner. Si le frein fonctionne correctement, des étincelles sont visibles au travers des trous d’aération du corps de la perceuse. Ces étincelles, causées par le fonctionnement du frein, sont normales. AVIS : Il est possible que de l’huile s’écoule de la boîte d’engrenages lors d’utilisations prolongées. Ceci est normal et n’indique pas une défectuosité de l’outil. Éviter de placer l’outil sur une surface non protégée pour éviter les risques de dommages matériels. EMBRAYAGE INTERNE La perceuse à percussion est équipée d’un embrayage interne réglé en usine permettant une intensité de force suffisante pour réaliser la plupart des opérations de perçage. Le limiteur de couple à friction peut s’activer lorsque l’embout plie dans le trou ou lors de la surcharge de l’outil. Prendre conscience qu’un instant avant l’activation du limiteur de coupe, un couple de réaction peut survenir et permettre le pivotement du corps de la perceuse à percussion dans le sens contraire de la rotation de l’embout. L’embrayage se réactivera automatiquement lorsque la force de grippage de l’embout ne s’exerce plus. NOTE : Il est normal que l’embout arrête de tourner momentanément pendant le perçage lorsque le limiteur de couple à friction est activé. L’outil ne sera pas endommagé si le perçage continue.

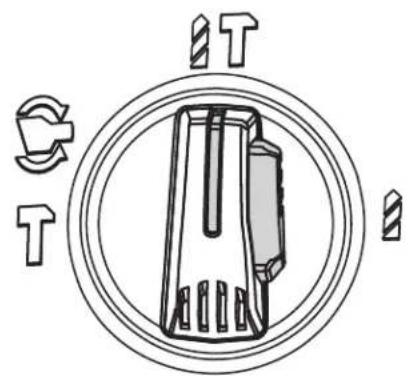

Voir la figure 9, page 12. Le sélecteur de mode offre quatre options. Mode de percussion rotatif Action de percussion et rotation de l’embout. Utiliser pour percer par percussion. Mode de perçage rotatif Rotation d’embout seulement; sans percussion. Utilisé pour percer et d’autres applications exigeantes. Mode de réglage du ciseau La position permet de faire tourner l’embout à une position optimale pour les applications de ciselage. Mode de ciselage seulement Acción de percusión solo para desbastar concreto, losa y mampostería. NOTE : Si le produit n’a pas été utilisé récemment, le sélecteur de mode peut être difficile à tourner. Si vous ne pouvez pas changer de mode, activez l’outil et laissez-le fonctionner pendant quelques secondes. Cela devrait libérer les vitesses et vous permettre de changer de mode normalement. UTILISATION8 — Français PERÇAGE DE PIÈCES DE MAÇONNERIE Voir le figure 10, page 12.Pour un rendement optimal, utiliser des forets pour percussion à pointe carbure pour le perçage dans des matériaux durs tels que la brique, le carrelage, le béton, etc. Sélectionner le mode de marteau rotatif. Pour un résultat optimal dans la brique, appliquer une pression légère et utiliser une vitesse moyenne. Exercer une pression plus forte pour percer les matériaux durs, tels que le béton. Avant de percer dans la brique, pratiquer sur une chute pour déterminer la pression et la vitesse optimales. Commencer le perçage à basse vitesse pour éviter que la pointe du foret ne glisse. PERÇAGE DU BOIS, DU MÉTAL, ET DU ACIER Pour une performance optimale, utiliser des forets en acier haute vitesse pour percer le métal ou l’acier. Sélectionner le mode de perçage rotatif. Commencer le perçage à très basse vitesse pour éviter que la pointe du foret ne glisse. AVIS : Lors du perçage à percussion, ne pas appliquer une trop grande pression. Une trop grande pression impose une charge inutile au moteur.

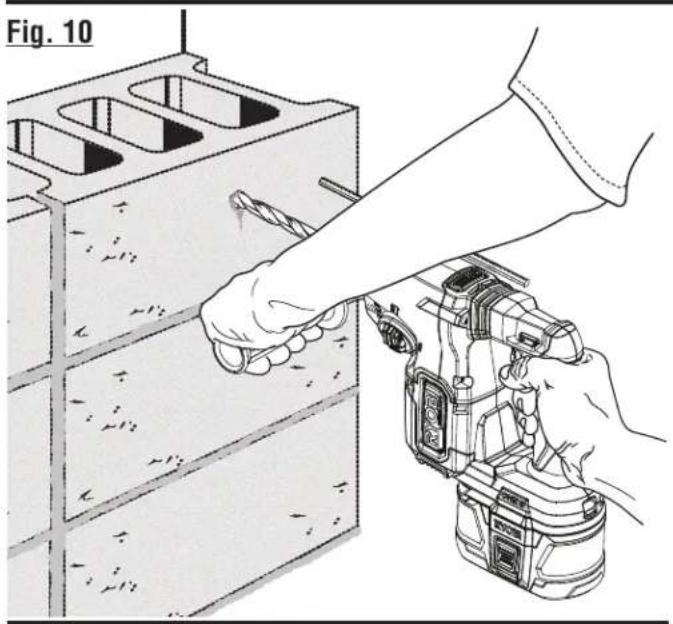

Sélectionner le mode de perçage rotatif. Augmenter la vitesse une fois que le foret à mordu dans le matériau. Lors du perçage de trous traversants, placer un morceau de bois derrière la pièce pour éviter l’éclatement du bord inférieur du trou. PERÇAGE DU MÉTAL ET DU ACIER Sélectionner le mode de perçage rotatif. Lors du perçage de métaux, appliquer de l’huile légère sur le foret pour l’empêcher de surchauffer. Cette huile prolongera la vie utile du foret et facilitera le perçage. Appuyer sur la gâchette de façon à maintenir une vitesse ne causant pas la surchauffe du foret. Une pression excessive causerait : • La surchauffe de la perceuse ; • Une usure excessive des roulements ; • La déformation ou le brûlage du foret: et • Des trous décentrés ou de forme irrégulière. Lors du perçage de gros trous dans le métal, commencer avec un foret de petite taille avant d’élargir le trou avec un foret de plus grande taille. CISELAGE Voir le figure 11, page 12. Sélectionner le mode de ciselage seulement. Positionner la pointe du ciseau à l’endroit où doit commencer le ciselage. Appliquer une légère pression et utiliser une vitesse moyenne pour obtenir de meilleurs résultats dans la brique ou la céramique. Appliquer une pression plus forte pour les matériaux durs, comme le béton. Le choix du Mode de réglage du ciseau permet la rotation libre de l’embout et offre la meilleure position de fonctionnement pour les applications de ciselage. UTILISATION DÉPANNAGE

FONCTIONS DES TÉMOINS DEL

ÉTAT DE L’OUTIL SCÉNARIO DES LUMIÈRES DEL ACTION REQUISE Normale Lumière continue (aucun clignotement) Aucune action requise Pile faible 3 clignotement Remplacer la pile Force excessive 6 clignotement Attendres 5 secondes Température excessive 9 clignotement Laisser l’outil se refroidir

Utiliser exclusivement des pièces d’origine pour les réparations. L’usage de toute autre pièce pourrait créer une situation dangereuse ou endommager le produit.

Éviter d’utiliser des solvants pour le nettoyage des pièces en plastique. La plupart des matières plastiques peuvent être endommagées par divers types de solvants du commerce. Utiliser un chiffon propre pour éliminer la saleté, la poussière, l’huile, la graisse, etc. GENERAL MAINTENANCE Avoid using solvents when cleaning plastic parts. Most plastics are susceptible to damage from various types of commercial solvents and can be damaged by their use. Use clean cloths to remove dirt, dust, oil, grease, etc.10 P223 A - SDS-Plus chuck (mandrin SDS-Plus, portabrocas SDS-Plus) B - Direction of rotation selector (forward/ reverse/center lock) [sélecteur de sens de rotation (avant / arrière / verrouillage central), selector de sentido de rotación (adelante/ atrás/seguro en el centro)] C - Variable speed switch trigger (gâchette à variation de vitesse, gatillo del interruptor de velocidad variable) D - Mode selector (sélecteur de mode, selector de modo)

*Model number on product may have additional letters at the end. These letters designate manufacturing information and should be provided when calling for service. Pour faire une demande de réparations ou obtenir des pièces de rechange, trouver un Centre de réparations agréé pour obtenir un soutien technique ou le Service à la clientèle : Visiter www.ryobitools.com ou en téléphonant au 1-800-525-2579 Si des pièces ou accessoires sont manquantes ou endommagées, ne pas retourner ce produit au magasin. Appeler immédiatement au 1-800-525-2579 pour obtenir de l’aide. Inscrire les numéros de modèle et de série inscrits sur la plaque d’identification du produit. Ce produit est couvert par une garantie limitée de trois (3) ans. Une preuve d’achat est exigée. NUMÉRO DE MODÈLE* _______________ NUMÉRO DE SÉRIE ____________________________ *Le numéro de modèle sur le produit peut contenir des lettres supplémentaires à la fin. Ces lettres désignent les informations du fabricant et doivent être fournies lors d’un appel de demande de service.
