Type de produit	Éclairage LED linéaire orientable
Marque	Dals
Modèle	SWIVLED12-CC
Dimensions	12 po (30,5 cm) de long
Puissance	3 W
Flux lumineux	300 lumens
Température de couleur	Réglable : 2700K, 3000K, 3500K, 4000K, 5000K
Alimentation	Via transformateur compatible (vendu séparément) ou cordon d'alimentation inclus
Longueur du câble d'alimentation	10 po (25,4 cm)
Montage	Pivotant, inclut supports de montage (fixes ou pivotants)
Connectivité	En série jusqu'à 7 unités maximum
Accessoires compatibles	Rallonges 10, 24, 36, 60 po ; splitters Y et 6 directions ; connecteurs SWIVLED
Transformateurs compatibles	ETR-LED10WPI, ETR-LED24WPI (non gradables) ; BT06DIM-IC, BT12DIM-IC, BT24DIM-IC, BT36DIM, BT48DIM (gradables)
Indice de protection	Usage intérieur uniquement
Certifications	Conforme à la norme canadienne NMB-005, classe B
Garantie	5 ans (réparation ou remplacement des pièces défectueuses)
Entretien et nettoyage	Débrancher l'alimentation avant nettoyage ; utiliser un chiffon doux et sec
Sécurité	Couper le courant au disjoncteur avant installation ; installation par un électricien qualifié recommandée
Réparabilité	Contactez le service client DALS pour réparation ou remplacement sous garantie
Service client	1 877 430 1818 ou [e-mail]

FOIRE AUX QUESTIONS - SWIVLED12-CC Dals

Comment installer l'éclairage SWIVLED12-CC ?

Coupez d'abord le courant au disjoncteur. Fixez les supports de montage (fixes ou pivotants) sur une ligne droite, espacés de 10 po (25 cm). Branchez les luminaires entre eux directement ou via des câbles d'extension (vendus séparément). Connectez le cordon d'alimentation inclus au premier appareil, puis enclenchez les luminaires dans les supports jusqu'au déclic. Enfin, branchez le cordon d'alimentation au transformateur compatible.

Quel est le nombre maximum de luminaires que je peux connecter en série ?

Vous pouvez connecter jusqu'à 7 unités en série. Chaque unité supplémentaire ajoute 12,5 po (31,8 cm) à la longueur totale.

Puis-je utiliser cet éclairage avec un variateur ?

Oui, si vous utilisez un transformateur gradable compatible (modèles BT06DIM-IC, BT12DIM-IC, BT24DIM-IC, BT36DIM ou BT48DIM). Les transformateurs ETR ne sont pas dimmables.

Comment régler la température de couleur ?

Le luminaire est équipé d'un interrupteur CCT (sur le cordon d'alimentation). Vous pouvez choisir entre 2700K, 3000K, 3500K, 4000K et 5000K en basculant l'interrupteur.

Quels accessoires sont disponibles pour ce modèle ?

Dals propose des rallonges de 10, 24, 36 et 60 po (modèles SWIVLEDCC-EXT), un splitter Y (4000HRNS-24), un splitter 6 directions (LEDHRNS-6), et des câbles d'extension standard (4000-E24, 4000-E60). Ceux-ci sont vendus séparément.

Ce luminaire est-il adapté pour une installation en extérieur ?

Non, ce modèle est conçu pour une utilisation en intérieur uniquement. Il peut être installé sous ou sur une armoire, dans n'importe quelle direction.

Quelle est la garantie du SWIVLED12-CC ?

Dals offre une garantie de 5 ans à compter de la date d'achat, couvrant la réparation ou le remplacement des pièces défectueuses (boîtier, optiques, électroniques). Contactez le service client au 1 877 430 1818 ou par courriel à [e-mail].

Puis-je remplacer le cordon d'alimentation ?

Le cordon d'alimentation inclus est fixe. Si vous avez besoin d'une longueur différente, utilisez les rallonges compatibles (vendues séparément). Pour toute réparation, contactez le service client.

Comment nettoyer l'éclairage ?

Avant tout nettoyage, débranchez l'alimentation. Utilisez un chiffon doux et sec pour dépoussiérer. N'utilisez pas de produits chimiques ni de liquides.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord les connexions et l'alimentation. Si le problème persiste, contactez le service client DALS au 1 877 430 1818 ou par courriel. Ne tentez pas de réparer le luminaire vous-même.

MODE D'EMPLOI SWIVLED12-CC Dals

Installation guide for / Guide d'installation pour

SWIVLED12-CC

MODEL / MODÈLE	LUMENS	WATTS	KELVIN
SWIVLED12-CC	300lm	3W	2700K, 3000K, 3500K, 4000K, 5000K

1 877 430 1818

www.dals.com

Intertek

INTÉRIEUR

ITEMS INCLUDED IN THE BOX / ARTICLES INCLUS DANS LA BOÎTE

12" LED strip with 10" power cord and CCT switch Linéaire DEL de 12" avec cordon de connexion de 10" et interrupteur CCT

2

Mounting hardware Matériel d'installation

COMPATIBLE ACCESSORIES (SOLD SEPARATELY): ACCESSOIRES COMPATIBLES (VENDUS SÉPARÉMENT) :

4000-E24

24" (61 cm) extension cord to connect LED drivers and fixtures. Cordon d'extension de 24 po. (61 cm) pour connecter les transformateurs et les luminaires DEL.

4000-E60

60" (152 cm) extension cord to connect LED drivers and fixtures. Cordon d'extension de 60 po. (152 cm) pour connecter les transformateurs et les luminaires DEL.

4000HRNS-24

24" (61 cm) "Y" splitter to connect LED drivers and fixtures. Connecteur en Y de 24 po. (61 cm) pour connecter les transformateurs et les luminaires DEL.

LEDHRNS-6

24" (61 cm) 6-direction splitter to connect LED drivers and fixtures. Connecteur 6 directions de 24 po. (61 cm) pour connecter les transformateurs et les luminaires DEL.

SWIVLEDCC-EXT10

10" (25 cm) extension cord to connect two SWIVLEDs. Cordon d'extension de 10 po. (25 cm) pour connecter deux SWIVLED.

SWIVLEDCC-EXT36

36" (91 cm) extension cord to connect two SWIVLEDs. Cordon d'extension de 36 po. (91 cm) pour connecter deux SWIVLED.

SWIVLEDCC-EXT60

60" (152 cm) extension cord to connect two SWIVLEDs. Cordon d'extension de 60 po. (152 cm) pour connecter deux SWIVLED.

COMPATIBLE DRIVERS (SOLD SEPARATELY): TRANSFORMATEURS DISPONIBLES (VENDUS SÉPARÉMENT) :

With power cord and plug /
Avec cordon d'alimentation et fiche :
ETR-LED10WPI : 12W, not dimmable / non graduable, class(e) 2.
ETR-LED24WPI : 24W, not dimmable / non graduable, class(e) 2.

With integrated junction box / Avec boîte de jonction intégrée :

BT06DIM-IC : 6W, dimmable / graduable, class(e) 2.

BT12DIM-IC : 12W, dimmable / graduable, class(e) 2.

BT24DIM-IC : 24W, dimmable / graduable, class(e) 2.

BT36DIM : 36W, dimmable / graduable, class(e) 2.

BT48DIM : 48W, dimmable / graduable, class(e) 2.

Driver sold separately. See supply options above. Transformateur vendu séparément. Voir les options d'alimentation ci-dessus.

WARRANTY / GARANTIE

DALS offre une garantie de 5 ans à partir de la date d'achat qui couvre la réparation ou le remplacement des pièces du boîtier, des pièces optiques et électroniques défectueuses. Pour contacter le service à la clientèle de DALS, composez le 1 877 430 1818 ou par courriel à [e-mail].

Installation guide

Guide d'installation

SWIVLED12-CC

BEFORE YOU START

BEFORE STARTING INSTALLATION, SHUT THE LINE FEED POWER OFF USING THE CIRCUIT BREAKER.

Ces instructions se rapportent à un risque d'incendie, de chocs électriques ou de blessures corporelles. L'installation doit être effectuée conformément aux codes électriques locaux. L'installation devrait être effectuée par un électricien qualifié.

Cet appareil numérique de classe B est conforme à la norme canadienne NMB-005. Cet appareil numérique ne dépasse pas les limites applicables aux équipements de classe B en termes d'émissions de bruit radioélectrique, telles que définies par la Règlement sur le brouillage radioélectrique établi par le Ministère des Communications du Canada.

Quick connect / Connexions rapides

Lighting / Éclairage

Approuvé pour installation à l'intérieur, sous ou sur une armoire, éclairage dans n'importe quelle direction.

Installation instructions / Instructions d'installation

Installez les supports de montage (fixes ou pivotants) sur une ligne droite, avec 10 po. (25 cm) entre chaque support.

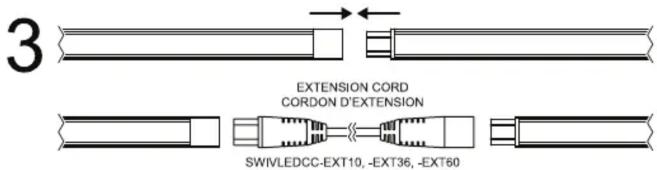

Branchez d'autres luminaires directement ou en utilisant le cordon d'extension vendu séparément.

Branchez le cordon d'alimentation inclus au premier appareil d'une série. Poussez les appareils dans les supports de montage jusqu'à ce qu'un "click" se fasse entendre, ensuite, branchez le cordon d'alimentation au bloc d'alimentation.

Linkable / En série

Le nombre maximal d'unité en série est de 7.

Ajouter 12-1/2" pour chaque unité supplémentaire.
