Type de produit Étrangleur fixe-SET
Catégorie Composant pneumatique
Marque Festo
Modèle VMPA1-FT-NW0.3-1.7
Diamètre nominal 0,3 mm
Couleur Orange
Type d'alimentation Air comprimé
Fonction principale Régulation fixe du débit d'échappement
Matériau Plastique et métal
Contenu de la fourniture 2 étrangleurs fixes, 2 supports
Instructions de sécurité Ne monter que sur des composants en état sûr
Usage normal Règle le débit de l'échappement de manière fixe
Montage du support Enfoncer le support à ras dans les canaux d'échappement
Montage de l'étrangleur Visser un étrangleur fixe dans le support
Entretien Aucun entretien particulier, nettoyage avec un chiffon sec
Poids estimé Environ 10 g

FOIRE AUX QUESTIONS - VMPA1-FT-NW0.3-1.7 Festo

Comment installer l'étrangleur fixe VMPA1-FT-NW0.3-1.7 ?
Installez d'abord le support dans les canaux d'échappement 3 et 5 de l'embase, puis vissez l'étrangleur fixe autotaraudant à fleur dans le support.
Quels sont les diamètres nominaux disponibles pour cette série ?
Les diamètres nominaux disponibles sont : 0,3 mm (orange), 0,5 mm (verte), 0,7 mm (violette), 1,0 mm (noire), 1,2 mm (rouge), 1,5 mm (bleue) et 1,7 mm (incolore).
Puis-je utiliser ce produit sur d'autres embases que celles de la série VMPA ?
Ce set est conçu pour les embases de la série VMPA. Pour d'autres modèles, vérifiez la compatibilité des canaux d'échappement.
Quelle est la fonction de l'étrangleur fixe ?
Il règle de manière fixe le débit d'échappement de l'air comprimé, permettant un contrôle précis sans réglage dynamique.
Le produit nécessite-t-il un entretien particulier ?
Non, aucun entretien particulier n'est nécessaire. Nettoyez-le avec un chiffon sec si nécessaire.
Quelles sont les précautions de sécurité à respecter ?
Ne montez le produit que sur des composants qui se trouvent dans un état sûr et assurez-vous que l'alimentation en air est coupée lors du montage.
Que faire si l'étrangleur fixe est endommagé ?
Remplacez l'ensemble du set, car les pièces ne sont pas réparables individuellement. Commandez une pièce détachée auprès de Festo.
Comment savoir si mon modèle correspond au diamètre nominal 0,3 mm ?
La couleur orange de l'étrangleur fixe indique le diamètre nominal de 0,3 mm, conformément au tableau des couleurs.
Puis-je utiliser ce produit pour régler le débit d'admission ?
Non, il est conçu uniquement pour réguler le débit d'échappement. Pour l'admission, utilisez un étrangleur adapté.
Où puis-je trouver la notice complète ?
La notice est disponible gratuitement en PDF sur notice-facile.com ou sur le site de Festo (www.festo.com/sp).

Questions des utilisateurs sur VMPA1-FT-NW0.3-1.7 Festo

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Composant pneumatique au format PDF gratuitement ! Retrouvez votre notice VMPA1-FT-NW0.3-1.7 - Festo et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VMPA1-FT-NW0.3-1.7 de la marque Festo.

MODE D'EMPLOI VMPA1-FT-NW0.3-1.7 Festo

Instructions de montage

8132025

2020-03c

[8132029]

Festo VMPA1-FT-NW0.3-1.7 - 1

Traduction de la notice originale

© 2020 Tous droits réservés à la Festo SE & Co. KG

Tous les documents disponibles sur le produit → www.festo.com/sp.

2 Sécurité

2.1 Instructions de sécurité

– Ne monter le produit que sur des composants qui se trouvent dans un état sûr.

2.2 Usage normal

L'étrangleur fixe-SET règle le débit de l'échappement de manière fixe.

3 Récapitulatif

3.1 Fourniture

Étrangleur fixe-SET VMPA...-FT-NW...

Festo VMPA1-FT-NW0.3-1.7 - Fourniture - 1

1 Étrangleur fixe
VMPA-FT-NW...,
chaque diamètre nominal de l'étrangleur fixe
- pour VMPA1-FT-NW... (2x)
- pour VMPA14-FT-NW... (4x)
- pour VMPA2-FT-NW... (4x)

2 Support (2x)

VMPA...-FTI-...

Fig. 1
3.2 Non compris dans la fourniture

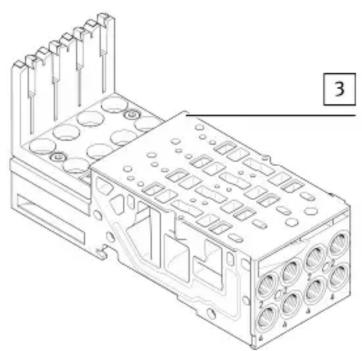

Festo VMPA1-FT-NW0.3-1.7 - Fourniture - 2

– Exemple d'installation : étrangleur fixe-SETVMPA1-FT-NW...

4.1 Montage du support

Festo VMPA1-FT-NW0.3-1.7 - Montage du support - 1
Fig. 3

- Sélectionner les canaux d'échappement 3 et 5 avec des ouvertures arrondies.

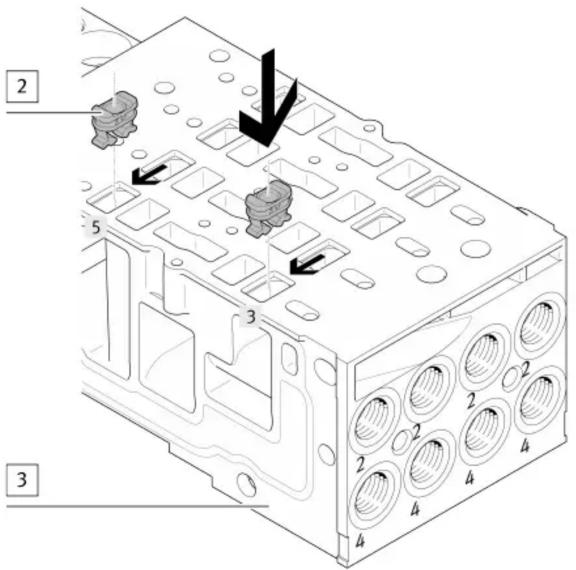

Festo VMPA1-FT-NW0.3-1.7 - Montage du support - 2

- Enfoncer le support 2 à ras dans les canaux d'échappement 3 et 5 de l'embase 3.

4.2 Montage de l'étrangleur fixe

Pour VMPA1-FT-NW... :

- Visser un étrangleur fixe 1 dans le support 2.

Pour VMPA14-FT-NW... et VMPA2-FT-NW... :

- Visser deux étrangleurs fixes 1 dans le support 2.

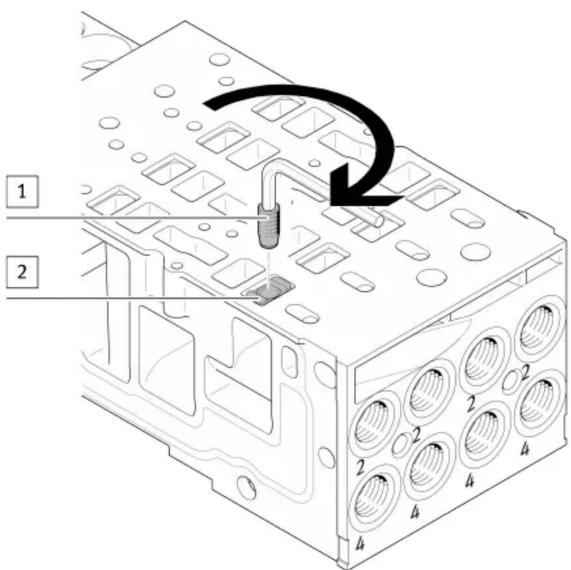

Festo VMPA1-FT-NW0.3-1.7 - Montage de l'étrangleur fixe - 1

  • Visser un étrangleur fixe 1 autotaraudant à fleur dans le support 2. Lors du revissage, utiliser les pas de filet existants.
VMPA-FT-NW... 0.3 0.5 0.7 1.0 1.2 1.5 1.7
Diamètre no- [mm] nominal0,30,50,71,01,21,51,7
Couleur orange verte violet noir rouge bleu ncolore

Tab. 1
