MODE D'EMPLOI VAME-P7-T Festo

Instructions de montage (Notice originale)

8068893

1702

[8068897]

FESTO

Festo SE & Co. KG

Ruiter Straße 82

73734 Esslingen

Allemagne

[phone]

www.festo.com

Montage sur rail VAME-P7-T

Tous les documents disponibles sur le produit → www.festo.com/pk

2. Sécurité

• Avant les travaux de montage, couper l'air comprimé.
• Respecter les couples de serrage.

3. Utilisation conforme à l'usage prévu

Fixation des soupapes VEAA/VEAB sur un rail DIN.

1. Fourniture


1 2 3

Vis

M4x6

Montage sur rail

Écrou carré

(1x)

(1x)

(1x)

1. Non compris dans la fourniture


- Fixer le rail DIN 5 sur la surface de montage avec les vis 6.

1. Montage


3 A

- Insérer l'écrou carré 3 dans l'ouverture (A).

A B

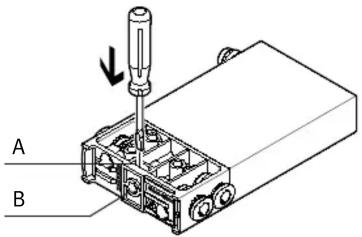

• À l'aide d'un tournevis, insérer l'écrou carré 3 dans l'ouverture (A) jusqu'en butée.
  → Le trou taraudé de l'écrou carré 3 s'aligne sur le trou (B).
  → L'écrou carré 3 est imperdable.

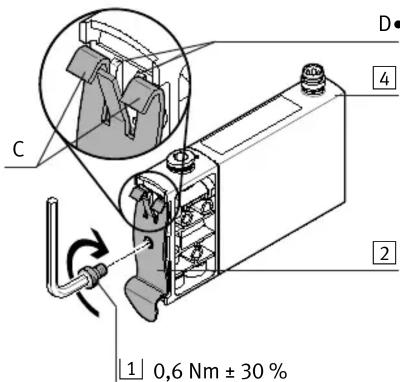

D•Placer le montage sur rail 2 sur la soupape 4.

→ Les crochets (C) sont à côté des tiges (D).
- Serrer la vis 1.

C D 4 2 1 0,6 Nm ± 30 %

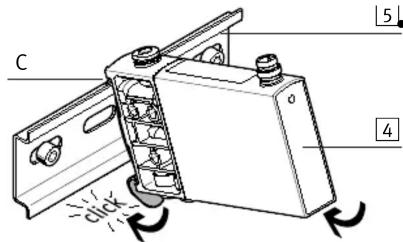

5 Accrocher les crochets (C) au rail DIN 5.

- Basculer la soupape 4 vers le bas jusqu'à ce que le clip (E) s'enclenche.

C 5 4 click

C E click
