VABM-B10-20EEE-G38-2-P3 - Composant pneumatique Festo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Bloc de connexion pneumatique
Marque	Festo
Modèle	VABM-B10-20EEE-G38-2-P3
Utilisation prévue	Enchaînement pneumatique de distributeurs VUVS ou VUWS
Raccordement pneumatique	G3/8 (selon désignation G38)
Couple de serrage (vis de fixation du bloc)	4,3 Nm ±20%
Couple de serrage (vis du distributeur)	1,4 Nm ±20%
Vis fournies	Vis M3x40 (quantité n) et vis M5 (2x)
Joints fournis	Joints toriques (6/7) et joint d'alignement (5)
Distributeurs compatibles	VUVS-L/LT..., VUVS-LK...-S, VUWS-...
Accessoires en option	Kit de vis V13 (VABM-B10-20-S)
Consignes de sécurité	Couper l'alimentation en air comprimé avant montage
Entretien	Vérifier l'alignement des joints après montage

FOIRE AUX QUESTIONS - VABM-B10-20EEE-G38-2-P3 Festo

Quels distributeurs sont compatibles avec le bloc VABM-B10-20EEE-G38-2-P3 ?

Ce bloc est conçu pour les électrodistributeurs VUVS-L/LT..., VUVS-LK...-S et les distributeurs pneumatiques VUWS....

Quel est le couple de serrage pour les vis de fixation du bloc ?

Le couple de serrage recommandé pour les vis de fixation du bloc de connexion est de 4,3 Nm ±20%.

Quel est le couple de serrage pour les vis du distributeur ?

Le couple de serrage pour les vis du distributeur est de 1,4 Nm ±20%.

Comment installer correctement le joint d'alignement ?

Pour les distributeurs VUVS-L/LT..., placer le joint dans le lamage en respectant la désignation des canaux (1/3/5 ou 1/3). Pour VUVS-LK...-S, placer le joint sur le distributeur.

Y a-t-il des précautions de sécurité à prendre ?

Oui, avant tout travail de montage, il est impératif de couper l'alimentation en air comprimé pour éviter tout risque de mouvement intempestif.

Quelles vis sont fournies avec le bloc ?

Le bloc est livré avec des vis M3x40 (quantité variable) et deux vis M5. Des vis supplémentaires peuvent être nécessaires selon le distributeur.

Comment vérifier que le montage est correct ?

Après montage, contrôlez que les joints toriques sont bien placés dans les réductions, que l'ergot du distributeur est dans la rainure du bloc, et que les désignations de canaux correspondent.

Puis-je utiliser ce bloc avec un distributeur d'une autre marque ?

Ce bloc Festo est spécifiquement conçu pour les distributeurs de la série VUVS/VUWS. L'utilisation avec d'autres marques n'est pas garantie et pourrait compromettre l'étanchéité.

Où puis-je trouver des accessoires supplémentaires ?

Les accessoires comme le kit de vis V13 sont disponibles sur le catalogue Festo : www.festo.com/catalogue.

Quelle est la fonction de ce bloc de connexion ?

Ce bloc permet l'enchaînement pneumatique de plusieurs distributeurs, assurant ainsi la distribution de l'air comprimé dans un système automatisé.

MODE D'EMPLOI VABM-B10-20EEE-G38-2-P3 Festo

Tous les documents disponibles sur le produit → www.festo.com/pk

2. Sécurité

- Avant tous travaux de montage, couper l'alimentation en air comprimé.

• Respecter les couples de serrage.

3. Utilisation conforme à l'usage prévu

Enchaînement pneumatique des distributeurs.

4. Informations complémentaires

Accessoires du VABM → www.festo.com/catalogue

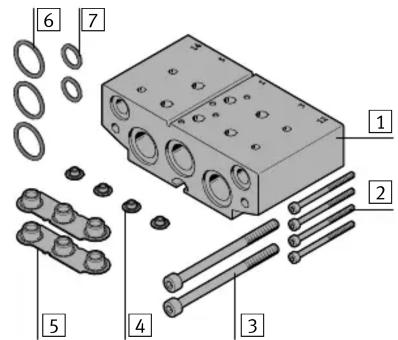

1. Fourniture


1 Bloc de connexion (1x)

2 Vis M3x40 ^1 (nx)

3 Vis M5 (2x)

1 Bloc de connexion (1x)

1. Non compris dans la fourniture


8 Électrodistributeur VUVS-... ou distributeur pneumatique VUWS-... ^1)

9 Kit v13 VABM-B10-20-S (nx) uniquement pour VUVS-LK...-S, avec vis ISO 4762-M3x30-8.8

1. Montage des joints toriques 6/7


7 6

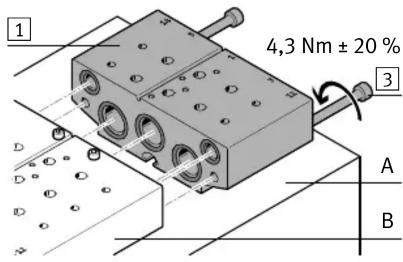

1. Montage du bloc de connexion 1


4,3 Nm ± 20 % A B 1 3

- Placer les joints toriques 6/7 dans les réductions.

• Placer le bloc de connexion 1 sur la surface de montage (A).
• Pousser le bloc de connexion 1 sur le bloc de connexion (B).

Contrôle : les joints toriques 6/7 se trouvent dans les réductions.

Contrôle : les joints toriques 6/7 se trouvent dans les réductions.

- Serrer les vis ^3 .

1. Alignement du joint 5


5 1 3 8 D 5

Pour distributeurs VUVS-L/LT...:

• Placer le joint 5 dans le lamage du distributeur 8 en l'emboîtant. Tenir compte de la désignation des canaux 1/3/5 ou 1/3.
  Pour distributeurs VUVS-LK...-S :
• Placer le joint 5 sur le distributeur 8. Tenir compte de la désignation des canaux 1/3/5 ou 1/3.
  → Le perçage d'indexation (X) sur le distributeur 8 est :
  – Pertinent uniquement pour le bloc de connexion VABM-B10-20EEE

• Protégé d'après l'alignement du joint 5.

• Montage du distributeur 8

i Information

Les vis 9 ne sont montables qu'avec les électrodistributeurs 8

VUVS-LK...-S. Les joints 4 ne sont montables qu'avec les électrodistributeurs 8 avec air de pilotage externe.

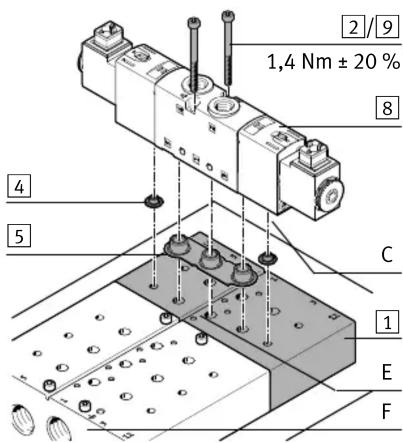

2/9 1,4 Nm ± 20 % 8 4 5 C 1 E F

• Placer les vis 2/9 dans les trous du distributeur 8.
  → Seules les vis 2 sont imperdables.
• Placer les joints 4 dans les ouvertures (C). Mouvement rotatif obligatoire pendant le montage.
• Positionner le distributeur 8 sur le bloc de raccordement 1.

Contrôle :

• L'ergot (D) est dans la rainure (E)
  – Le distributeur 8 est parallèle à la surface (F)
  – Les désignations de canaux 1/3/5 ou 1/3 correspondent.
• Serrer les vis ^2 / ^9 .
