GZC 95320 XBA - Cuisinière TEKA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson gaz encastrable
Marque	Teka
Modèle	GZC 95320 XBA
Nombre de brûleurs	5 (1 ultrarapide, 1 rapide, 1 semi-rapide réduit, 1 semi-rapide, 1 auxiliaire)
Puissance des brûleurs	Ultrarapide 4000 W, Rapide 2800 W, Semi-rapide réduit 1400 W, Semi-rapide 1750 W, Auxiliaire 1000 W
Puissance totale	10 950 W
Alimentation électrique	220-240 V ~50/60 Hz, câble H05 RR-F 3x0,75 mm²
Alimentation gaz	G20 (gaz naturel) 20 mbar, G30 (butane) 28-30 mbar, G31 (propane) 37 mbar
Dimensions de l'appareil (L x P x H)	590 x 520 x 45 mm
Dimensions d'encastrement (L x P)	560 x 480 mm
Poids net	8 kg
Matériau de la surface	Verre trempé
Matériau des grilles et chapeaux	Émail
Type d'allumage	Automatique (électrique) et manuel (allumettes)
Sécurité	Thermocouple de sécurité sur tous les brûleurs, robinets de sécurité
Fonctions spéciales	DCC AFB (air du bas) sur brûleur ultrarapide
Nettoyage	Nettoyage manuel de la surface en verre et des brûleurs; ne pas mettre au lave-vaisselle
Classe d'appareil	3 (encastrable)
Gamme de diamètres de casseroles recommandés	Ultrarapide 24-26 cm, Rapide 20-22 cm, Semi-rapide 16-18 cm, Auxiliaire 10-14 cm
Certifications	Conforme aux directives européennes (CEM, basse tension, RoHS, écoconception)

FOIRE AUX QUESTIONS - GZC 95320 XBA TEKA

Comment allumer un brûleur ?

Pour allumer un brûleur, enfoncez et tournez le bouton correspondant en sens inverse horaire sur la position Maximum (position 9). Appuyez à fond sur le bouton pour activer l'allumage électrique automatique. Si le brûleur est équipé d'un thermocouple de sécurité, maintenez le bouton enfoncé pendant environ 10 secondes après l'allumage.

Que faire si la flamme s'éteint accidentellement ?

En cas d'extinction accidentelle des flammes, fermez immédiatement le bouton du brûleur et ne tentez pas de le rallumer pendant au moins 1 minute.

Comment nettoyer la table de cuisson ?

Avant tout nettoyage, débranchez l'appareil du gaz et de l'électricité. Lavez la surface en verre avec de l'eau savonneuse tiède, rincez et séchez. Nettoyez les grilles et chapeaux émaillés de la même manière. N'utilisez pas d'éponges métalliques, de produits abrasifs ou de sprays corrosifs. Ne lavez pas les pièces au lave-vaisselle.

Puis-je utiliser des casseroles de grand diamètre ?

Oui, mais respectez les diamètres recommandés pour chaque brûleur : ultrarapide 24-26 cm, rapide 20-22 cm, semi-rapide 16-18 cm, auxiliaire 10-14 cm. Utilisez toujours des casseroles à fond plat et avec couvercle pour une meilleure efficacité.

Comment convertir la table de cuisson pour un autre type de gaz ?

La conversion doit être effectuée par un installateur qualifié. Il faut remplacer les injecteurs (buses) par ceux correspondant au nouveau gaz, régler les robinets pour le débit minimum et remplacer l'étiquette signalétique. Les injecteurs de rechange sont fournis dans un sachet.

Quelle est la pression de gaz recommandée ?

Pour le gaz naturel (G20) : 20 mbar ; pour le butane (G30) : 28-30 mbar ; pour le propane (G31) : 37 mbar. Vérifiez que la pression d'exercice correspond à celle indiquée sur l'étiquette signalétique.

Que faire en cas de bris du verre ?

En cas de rupture du verre du plan de cuisson, éteignez immédiatement tous les feux et les éléments chauffants électriques, mettez l'appareil hors tension et ne touchez pas la surface. N'utilisez plus l'appareil et contactez un installateur qualifié.

Puis-je installer la table de cuisson au-dessus d'un four ?

Oui, mais respectez les distances minimales de sécurité. Une séparation en bois doit être placée à au moins 70 mm du dessus pour éviter tout contact avec la surface surchauffée. Consultez les instructions d'installation pour les dimensions exactes.

Comment nettoyer les bougies d'allumage et les thermocouples ?

Nettoyez délicatement les bougies d'allumage (céramique et électrode) et les thermocouples avec une petite brosse en nylon pour éviter les difficultés d'allumage. Assurez-vous que les fentes des têtes de brûleurs ne sont pas obstruées.

Quels sont les avertissements de sécurité importants ?

Ne touchez pas l'appareil avec les mains mouillées ou les pieds nus. Gardez les enfants à distance pendant le fonctionnement. Assurez une aération suffisante de la pièce (ouverture de ventilation d'au moins 100 cm²). En cas d'odeur de gaz, fermez le robinet et appelez un professionnel.

MODE D'EMPLOI GZC 95320 XBA TEKA

Pag. 4 - 13 Description, installation, montage, nettoyage, maintenance et les différentes phases de montage. Données techniques.

Pag. 36 Instructions pour l'installation et le conseil pour la maintenance. Manuel d'instructions.

En cas d'adaptation de la plaque de cuisson à un autre type de gaz, procédez comme décrit dans les instructions concernant l'installation et l'utilisation et remplacer l'étiquette sur le fond par celle fournie dans le sac des pièces de rechange.

Les enfants de moins de 8 ans ne doivent jamais s'approcher de l'appareil sans être constamment supervisés.

L'appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou des personnes dépourvues d'expérience et de connaissances spécifiques à condition qu'il soient supervisés ou qu'ils aient reçu des directives pour l'utilisation de l'appareil dans des conditions de sécurité et compris les dangers.

Les enfants ne doivent pas jouer avec l'appareil.

Les enfants ne doivent pas effectuer sans supervision les opérations de nettoyage et d'entretien par l'utilisateur.

DESCRIPTION DES TABLES DE CUISSON

1 Brûleur ultrarapide (*DCC AFB) de 4000 W

2 Brûleur rapide

de 2800 W

3 Brûleur semi-rapide réduit de 1400 W

4 Brûleur semi-rapide de 1750 W

5 Brûleur auxiliaire

de 1000 W

7 Bouton de commande brûleur n° 1

8 Bouton de commande brûleur n° 2

9 Bouton de commande brûleur n° 3

10 Bouton de commande brûleur n° 4

11 Bouton de commande brûleur n° 5

*DCC AFB: Air du bas (fig. 13/B)

Attention: cet appareil a été conçu pour un usage domestique, dans un milieu domestique et privé.

Chaque plaque de cuisson a été conçue pour être utilisée uniquement comme appareil de cuisson: tout autre emploi (tel que le chauffage des pièces) doit être considéré inadapté et dangereux.

AVERTISSEMENTS DE SÉCURITÉ IMPORTANTS

AVERTISSEMENTS IMPORTANTS POUR L'UTILISATEUR

Attention: pendant le fonctionnement, le plan de travail chauffe très fort à l'endroit de la cuisson: garder les enfants à distance de sécurité!

- ATTENTION!

En cas de rupture du verre du plan de cuisson:

- éteindre immédiatement tous les feux et les éléments chauffants électriques, puis mettre l'appareil hors tension;

- ne pas toucher la surface de l'appareil;

- ne pas utiliser l'appareil.

- IMPORTANT: pour une installation parfaite, le réglage ou la transformation de la plaque de cuisson pour l'emploi d'autres types de gaz, il est nécessaire de faire appel à un INSTALLATEUR QUALIFIÉ : le non respect de cette consigne entraîne l'annulation de la garantie.

- IMPORTANT: l'installation doit s'effectuer conformément aux instructions du fabricant. Une mauvaise installation peut causer des blessures corporelles aux gens et aux animaux, ou des dégâts matériels dont le fabricant ne peut être tenu pour responsable.

- Si l'installation de l'appareil requiert des modifications de l'installation électrique domestique ou en cas d'incompatibilité entre la prise et la fiche de l'appareil, s'adresser à du personnel qualifié pour le remplacement. Ce dernier devra notamment vérifier que la section des câbles de la prise soit adaptée à la puissance absorbée par l'appareil.

- L'utilisation d'un appareil de cuisson à gaz produit de la chaleur et de l'humidité dans le local où il est installé. Il faut donc assurer une bonne aération du local sans encombrer les ouvertures de ventilation naturelle (fig. 3) et activer le dispositif mécanique d'aération (hotte d'aspiration ou électro-ventilateur fig. 4 et fig. 5).

- Une utilisation intensive et prolongée de l'appareil peut exiger une aération supplémentaire, par exemple l'ouverture d'une fenêtre, ou une aération plus efficace en augmentant la puissance de l'aspiration mécanique existante.

- Ne jamais tenter de modifier les caractéristiques techniques du produit: cela pourrait s'avérer dangereux.

• Si vous décidez de ne plus utiliser l'appareil (ou de remplacer un ancien modèle) avant de le porter à la démolition, il est recommandé de le rendre inutilisable comme le prévoient les réglementations en vigueur en matière de protection de la santé et de pollution de l'environnement.
• Pour ce faire, il faut rendre inoffensives les parties dangereuses, spécialement pour les enfants, qui pourraient vouloir jouer avec l'appareil hors d'usage.
• Ne pas toucher l'appareil avec les mains ou les pieds mouillés ou humides.
• Ne pas utiliser l'appareil avec les pieds nus.
• Le fabricant ne peut être tenu pour responsable d'éventuels dommages imputables à des emplois incorrects, erronés ou irraisonnables.
• Pendant le fonctionnement, ou immédiatement après, certaines parties de la plaque de cuisson atteignent des températures très élevées: ne pas y toucher.
• Après avoir utilisé la plaque de cuisson, s'assurer que l'index des boutons soit en position de fermeture et fermer le robinet principal du conduit de gaz ou le robinet de la bouteille.
• En cas de problèmes de fonctionnement des robinets de gaz, appeler le Service après-vente.
• Conserver le Certificat de Garantie, ou la fiche technique, avec la notice d'emploi pendant toute la durée de vie de l'appareil. Il/elle contient d'importantes données techniques.

IMPORTANT:

Tous nos produits sont conformes aux normes européennes et aux endements correspondants. Le produit est donc conforme aux exigences des Directives européennes en vigueur en ce qui concerne :

• la compatibilité électromagnétique (CEM) ;
• la sécurité électrique (directive basse tension) ;
• la limitation de l'utilisation de certaines substances dangereuses ;
• l'écoconception.

- L'appareil est conforme aux dispositions des sous-règlements pour les directives européennes:

- Règlement (UE) 2016/426.

UTILISATION

1) BRULEURS

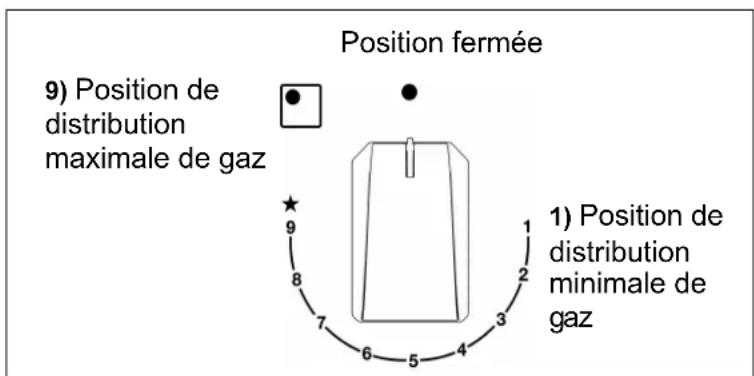

A la surface de la table, au-dessus de chaque bouton, un schéma est imprimé en sérigraphie indiquant le brûleur auquel il se réfère. Après avoir ouvert le robinet du gaz ou de la bouteille de gaz, allumez les brûleurs en procédant comme suit:

- allumage électrique automatique

Enfoncez et tournez en sens inverse horaire le bouton correspondant au brûleur à utiliser, tournez-le sur la position Maximum (Position 9 fig. 1) puis appuyez à fond sur le bouton, le robinet est équipé d'une échelle de 9 positions, à chaque clic la flamme est réduite jusqu'à ce que vous atteigniez la position de 1, c'est-à-dire l'apport minimum de gaz.

- Allumage des brûleurs équipés d'un thermocouple de sécurité

Pour les brûleurs munis d'un thermocouple de sécurité, tournez en sens inverse horaire le bouton correspondant au brûleur à utiliser, tournez-le sur la position Maximum (Position 9 fig. 1) jusqu'à ce que vous sentiez un arrêt léger puis appuyez sur le bouton. Lorsque le brûleur est allumé, maintenez le bouton enfoncé pendant 10 secondes environ.

Suivez ensuite les instructions pour utiliser le robinet comme expliqué ci-dessus.

Pour tous les modèles, en cas d'extinction accidentelle des flammes, fermez le bouton du brûleur et ne tentez pas de le rallumer pendant au moins 1 min.

Utilisation des brûleurs

Pour obtenir le meilleur rendement avec une consommation minimum de gaz, n'oubliez ce qui suit:

• utilisez pour chaque brûleur des casseroles appropriées (voir le tableau suivant et la fig. 2).
• Lorsque le point d'ébullition est atteint, tournez le bouton sur Minimum ( Position 1, fig. 1).
• Utilisez toujours des casseroles avec un couvercle.
• Utilisez uniquement des récipients à fond plat.

Brûleurs	∅ Casseroles cm
Ultrarapide 24 ÷ 26
Rapide	20 ÷ 22
Semi-rapide réduit	16 ÷ 18
Semi-rapide	16 ÷ 18
Auxiliaire	10 ÷ 14

AVERTISSEMENTS:

• l'allumage des brûleurs avec un thermocouple de sécurité n'est possible que lorsque le bouton se trouve sur la position Maximum (Position 9, fig. 1).
• En cas de coupure de courant, vous pouvez allumer les brûleurs avec des allumettes.
• Durant l'utilisation des brûleurs, ne laissez pas l'appareil sans surveillance et éloignez les enfants. En particulier, assurez-vous que les poignées des casseroles sont correctement orientées et surveillez la cuisson des aliments contenant des huiles et des graisses car elles sont facilement inflammables.
• N'utilisez pas de spray à proximité de l'appareil lorsqu'il est en fonction.
• Evitez d'utiliser des casseroles dépassant du bord de la table de cuisson.

EIK. - FIG. 1

NETTOYAGE

ATTENTION:

avant toute opération de nettoyage, débranchez l'appareil du réseau du gaz et du réseau électrique.

2) PLAN DE TRAVAIL

Pour que la surface en verre soit toujours brillante, il est très important de la laver après chaque utilisation à l'eau savonneuse tiède, de la rincer et de la sécher.

Lavez de la même manière les grilles émaillées, les chapeaux émaillés "A", "B" et "C" et la tête des brûleurs "T" (voir fig. 6 - 6/A) et nettoyez les bougies d'allumage "AC" ainsi que les capteurs des thermocouples "TC" (voir fig. 6).

Nettoyez-les délicatement avec une petite brosse en nylon comme indiqué (voir fig. 6/B) et laisser sécher complètement. Ne les lavez pas au lave-vaisselle. Procédez au nettoyage lorsque la table et les composants ne sont pas chauds, en évitant les éponges métalliques, les produits abrasifs en poudre ou les sprays corrosifs.

Evitez que le vinaigre, le café, le lait, l'eau salée et le jus de citron ou de tomate ne restent trop longtemps au contact des surfaces.

AVERTISSEMENTS:

en remontant les éléments, suivez les recommandations ci-après:

• vérifiez que les fentes des têtes des brûleurs "T" (fig. 6) ne sont pas obstruées par des corps étrangers.
• S'assurer que les chapeaux émaillés "A", "B" et "C" (fig. 6 - 6/A) sont correctement positionnés sur la tête du brûleur. C'est le cas lorsque le chapeau positionné sur la tête est parfaitement stable.
• Les grilles doivent être placés dans les pions de centrage appropriées. Vérifier la parfait stabilité.
• Si la manœuvre d'ouverture et de fermeture d'un robinet devient difficile, ne forcez pas, mais demandez au plus vite l'intervention du service après-vente.
• Ne nettoyez pas l'appareil au jet de vapeur.
• Pour prévenir les difficultés d'allumage, nettoyez périodiquement les bougies d'allumage (céramique et électrode) ainsi que les thermocouples.

Remarque: l'emploi constant pourrait modifier la couleur originale à hauteur des brûleurs, en raison des températures élevées.

INSTALLATION

INFORMATIONS TECHNIQUES POUR L'INSTALLATEUR

L'installation, tous les réglages, les transformations et les opérations d'entretien indiquées dans cette partie doivent être exclusivement effectués par du personnel qualifié.

L'appareil doit être convenablement installé, selon les normes en vigueur et les instructions du fabricant.

Une installation erronée peut provoquer des dégâts aux personnes, aux animaux ou aux choses, déchargeant le Constructeur de toute responsabilité.

Les dispositifs de sécurité ou de réglage automatique des appareils pendant la durée de vie de l'installation pourront être exclusivement modifiés par le constructeur ou par le fournisseur dûment autorisé.

3) MISE EN PLACE DE LA TABLE DE CUISSON

Après avoir enlevé l'emballage externe et les emballages internes des différents éléments mobiles, contrôlez l'intégrité de la table. En cas de doute, n'utilisez pas l'appareil et adressez-vous à du personnel qualifié.

Ne laissez pas les éléments de l'emballage (carton, sachets, polystyrène expansé, clous, etc.) à la portée des enfants car ils sont une source potentielle de danger.

Réalisez dans le dessus du meuble à éléments, une ouverture pour l'encastrement ayant les dimensions indiquées dans la fig. 7, en respectant les dimensions critiques de l'espace d'installation de l'appareil (voir fig. 7 et 8).

L'appareil doit appartenir à la classe 3 et sera donc sujet à toutes les prescriptions prévues par les normes en vigueur pour ces appareils.

ATTENTION: ne pas poser le verre directement sur le meuble, mais le fond de la table de cuisson.

INSTALLATION INSTALLATION

4) FIXATION DE LA TABLE DE CUISSON 4/A)FIXATION DE LA TABLE DE CUISSON

La table est équipée d'un joint spécial empêchant toute infiltration de liquide dans le meuble. Pour appliquer correctement ce joint, respectez scrupuleusement les instructions suivantes:

• enlevez toutes les parties mobiles de la table de cuisson.
• Coupez le joint en 4 parties de la longueur nécessaire de manière à le positionner sur les 4 bords du verre.
• Retournez la table et positionnez correctement le côté adhésif du joint «E» (fig. 11/A) sous le bord du verre de manière à ce que le côté externe du joint coïncide parfaitement avec le bord périmétral externe du verre. Les extrémités des bandes doivent coïncider sans se chevaucher.
• Faites adhérer le joint au verre de façon uniforme et sûre, en le pressant avec les doigts.
• Placez les crochets dans leurs positions respectives en utilisant comme référence le trou 1 pour les positions cote (fig. 9) et le trou 2 pour les positions arrière (fig. 10).
• Fixez les crochets « G « avec les vis « F » (fig. 9/A pour cote, et 10/A pour arrière).
• Placez la table de cuisson dans le trou de' armoire de la cuisine avec une petite pression pour surmonter la résistance des crochets (fig. 9/B pour cote, fig. 10/B pour arrière). Voir le schéma page 9.
• Pour éviter tout contact accidentel avec la surface de la boîte de la table surchauffée durant son fonctionnement, appliquez une séparation en bois bloquée par des vis à une distance minimale de 70 mm du dessus (fig. 7).

La table est équipée d'un joint spécial empêchant toute infiltration de liquide dans le meuble. Pour appliquer correctement ce joint, respectez scrupuleusement les instructions suivantes:

• enlevez toutes les parties mobiles de la table de cuisson.
• Coupez le joint en 4 parties de la longueur nécessaire de manière à le positionner sur les 4 bords du verre.
• Retournez la table et positionnez correctement le côté adhésif du joint «E» (fig. 11/A) sous le bord du verre de manière à ce que le côté externe du joint coïncide parfaitement avec le bord périmétral externe du verre. Les extrémités des bandes doivent coïncider sans se chevaucher.
• Faites adhérer le joint au verre de façon uniforme et sûre, en le pressant avec les doigts.
• Placez la cuisinière dans le trou fait dans le cabinet et le fixer avec des vis "F" crochets "G" (voir fig. 11).
• Pour éviter tout contact accidentel avec la surface de la boîte de la table surchauffée durant son fonctionnement, appliquez une séparation en bois bloquée par des vis à une distance minimale de 70 mm du dessus (fig. 7).

Attention: Ne laissez pas le verre (A) était directement sur le plan de travail. il est le étagère inférieure "carter" (B) qui doit être en contact avec le plan de travail (voir fig. 11/B).

INSTALLATION

PRESCRIPTIONS IMPORTANTES POUR L'INSTALLATION

Information pour l'installateur: les parois latérales éventuelles ne doivent pas dépasser en hauteur la table de cuisson. En outre, la paroi postérieure ainsi que les surfaces adjacentes et environnantes doivent résister à une temperature de 90 °C.

Le produit collant qui unit le laminé plastique au meuble doit résister à des températures supérieures à 150 °C pour éviter le décollement du revêtement.

L'installation de l'appareil doit être conforme aux normes en vigueur.

Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit donc être raccordé conformément aux règles d'installation mentionnées ci-dessus. Il faudra prêter une attention particulière aux dispositions applicables en matière de ventilation et d'aération.

5) AERATION DE LA PIECE

Lé local où est installé l'appareil doit être ventilé en permanence pour garantir le bon fonctionnement de l'appareil. La quantité d'air nécessaire est celle utilisée par la combustion des gaz et par la ventilation de la pièce dont le volume devra être au moins de 20 m ^3 . L'aération naturelle directe doit être assurée par des ouvertures permanentes d'une section minimum de 100 c ^m (voir fig. 3) aménagées sur les parois extérieures de la pièce. Il ne doit pas être possible d'obstruer ces ouvertures.

L'aération indirecte est également admise en prélevant l'air d'un local adjacent. Dans ce cas respecter formellement les normes en vigueur.

ATTENTION: si les brûleurs de la table de cuisson sont dépourvus du thermocouple de sécurité, l'ouverture de ventilation doit avoir une surface minimale de 200 cm².

6) EMPLACEMENT ET EVACUATION DES PRODUITS DE LA COMBUSTION

Les tables de cuisson doivent toujours évacuer les produits de la combustion dans des hottes reliées à des conduits ou débouchant directement à l'extérieur (voir fig. 4). Lorsqu'il n'est pas possible de monter une hotte, vous pouvez utiliser un ventilateur installé sur la fenêtre ou sur une paroi donnant vers l'extérieur, dans le respect des normes en vigueur sur l'aération de la pièce. Ce dispositif sera mis en marche en même temps que l'appareil (voir fig. 5).

7) RACCORDEMENT AU GAZ

Avant de raccorder l'appareil, s'assurer que les données figurant sur l'étiquette signalétique appliquée sur la partie inférieure du caisson

sont compatibles avec celles du réseau de distribution du gaz.

Une étiquette imprimée de ce livret ainsi qu'une étiquette appliquée sur la partie inférieure du caisson indiquent les conditions de réglage de l'appareil: type de gaz et pression d'exercice.

Quand le gaz est distribué par une canalisation, l'appareil doit être raccordé à l'installation d'arrivée du gaz selon la norme:

• soit au moyen d'un tuyau métallique rigide en acier, dont les jonctions doivent être réalisées au moyen de raccords filetés conformément à la norme en vigueur.
• Soit au moyen d'un tuyau de cuivre, dont les jonctions doivent être réalisées au moyen de raccords à garniture mécanique.
• Soit au moyen d'un tuyau flexible en acier inoxydable à paroi continue, avec une extension maximale de 2 mètres et des garnitures d'étanchéité conforme aux normes.

Lorsque le gaz est directement distribué à partir d'une bouteille, l'appareil, alimenté par un régulateur de pression, doit être raccordé:

• soit au moyen d'un tuyau de cuivre, dont les jonctions doivent être réalisées au moyen de raccords à garniture mécanique.
• Soit au moyen d'un tuyau flexible en acier inoxydable à paroi continue, avec une extension maximale de 2 mètres et des garnitures d'étanchéité conforme aux normes. Il est conseillé d'appliquer sur le tuyau flexible l'adaptateur spécial, couramment vendu dans le commerce, pour faciliter le raccordement à l'embout du régulateur de pression monté sur la bouteille.
• Soit par tube souple en caoutchouc d'une lungueur allant de 400 à 1500 mm, fixé solidement à l'embout par un collier de sécurité.

À l'extrémité de raccordement, vérifiez le gasproof en utilisant une solution de savon, jamais une flamme.

AVERTISSEMENTS:

• le raccord d'entrée du gaz de l'appareil est fileté 1/2" gaz conique mâle conformément aux normes EN 10226.
• Le tuyau flexible ou le tube souple doit être installé de manière à ne pas être en contact avec des parties mobiles du module encastrable (par exemple des tiroirs) et ne doit pas traverser des casiers pouvant être remplis.

INSTALLATION

REGLAGES

Le raccordement électrique doit être réalisé conformément aux normes et aux lois en vigueur.

• La tension corresponde à la valeur indiquée sur la plaquette signalétique et que la section des câbles de l'installation électrique puisse supporter la charge, indiquée elle aussi sur la plaquette.
• Àvant de réaliser le raccordement, vérifiez que la prise ou l'installation est munie d'un raccordement efficace à la terre selon les normes et les lois actuellement en vigueur. On décline toute responsabilité en cas non observation de ces dispositions.

Quand le raccordement au réseau d'alimentation est effectué par l'intermédiaire d'une prise:

- s'il en est dépourvu, appliquez au câble d'alimentation «C» (voir fig. 8/A) une fiche normalisée indiquée pour la charge figurant sur l'étiquette signalétique. Branchez les fils d'après le schéma de la fig. 8/A en respectant les correspondances suivantes:

lettre L (phase) = fil marron;

lettre N (neutre) = fil bleu;

symbole de la terre fil vert-jaune.

• Le câble d'alimentation doit être positionné de manière à ce qu'il n'atteigne jamais, en aucun point, la température de 90 °C.
• N'utilisez pas, pour le raccordement des réducteurs, des adaptateurs ou des shunts car ils pourraient provoquer des faux-contacts entraînant des surchauffes dangereuses.
• La prise doit être accessible au terme de l'encastrement.

Quand le raccordement est directement réalisé sur le réseau électrique:

• interposez entre l'appareil et le réseau un interrupteur omnipolaire, dimensionné suivant la charge de l'appareil, selon les normes d'installation en vigueur.
• N'oubliez pas que le câble de terre ne doit pas être interrompu par l'interrupteur.
• Pour un maximum de sécurité, le raccordement électrique peut également être protégé par un interrupteur différentiel à haute sensibilité.

On recommande vivement de fixer le fil de terre vert-jaune à une installation de terre efficiente.

Avant tout travail sur la partie électrique de l'appareil, il faut absolument la débrancher du secteur.

Avant tout réglage, mettez l'appareil hors tension.

Au terme des réglages ou des préréglages, les éventuels scellages doivent être rétablis par le technicien.

Le réglage de l'air primaire n'est pas nécessaire sur nos brûleurs.

9) ROBINETS

• allumez le brûleur et tournez le bouton sur le Minimum (petite flamme fig. 1).
• retirer le bouton «M» (fig. 12 et 12/A) du robinet fixé par une simple pression sur le pivot de celui-ci. Le régulateur de la capacité minimale peut se trouver: sur le côté du robinet (fig. 12) ou à l'intérieur du pivot. En tous les cas, pour le réglage, on y accède en insérant un petit tournevis «D» sur le côté du robinet (fig. 12), ou dan le trou «C» à l'intérieur du pivot du robinet (fig. 12/A).
• tourner le régulateur vers la droite ou vers la gauche en réglant de façon appropriée la flamme dans la position de capacité réduite.
  Il est recommandé de ne pas exagérer avec le «Minimum»: la petite flamme doit être stable et constante.
  Remonter correctement les différents composants.

On rappelle que le susdit réglage ne doit être effectué qu'avec les brûleurs fonctionnant au G20, tandis qu'avec les brûleurs fonctionnant au G30 ou au G31 la vis doit être bloquée à fond (en sens horaire).

Si un robinet étant bloqué, ne forcez pas et demander de l'aide technique.

TRANSFORMATIONS

Les brûleurs sont adaptables aux différents gaz en montant les buses correspondant au gaz d'utilisation. Pour cela, enlevez les têtes des brûleurs et avec au outil approprié, dévissez la buse (voir fig. 13 - 13/A - 13/B) et remplacez-la par une buse correspondant au gaz d'utilisation.

Pour accéder à l'injecteur, dans les brûleurs ultra-rapides avec DCC AFB, retirez le capuchon d'injecteur "A" (fig. 13/B).

On conseille de bloquer la buse avec énergie.

Après avoir effectué les susdits remplacements, le technicien devra régler les brûleurs tel qu'on le décrit au paragraphe 9, sceller les éventuels organes de réglage ou de préréglage et remplacer sur l'appareil l'étiquette correspondant au nouveau réglage du gaz effectué sur l'appareil. Cette étiquette se trouve dans le sachet des buses de rechange. Pour aider l'installateur, nous indiquons dans le tableau ci-après les débits, les débits thermiques des brûleurs, le diamètre des buses et la pression d'exercice pour les différents gaz.

TABLEAU

BRULEURS		GAZ	PRESSION D'EXERCICE mbar	DEBIT THERMIQUE		DIAMETRE BUSE Max/EOE mm	DEBIT THERMIQUE (W)
N°	DESCRIPTION			gr/h	l/h Min.				GazBruleurs*
1	ULTRARAPIDE (**DCC AFB)	G30 - BUTANE G31 - PROPANE G20 - NATURAL	28 - 30 37 20	291 286	381	100 H1 100 H1 150 Z1	1800 1800 1800	4000 4000 4000	55,9 %
2	RAPIDE	G30 - BUTANE G31 - PROPANE G20 - NATURAL	28 - 30 37 20	204 200	267	83 83 117 S	900 900 900	2800 2800 2800	58,0 %
3	SEMI-RAPIDE RÉDUIT	G30 - BUTANE G31 - PROPANE G20 - NATURAL	28 - 30 37 20	102 100	133	60 60 88 Z	550 550 550	1400 1400 1400	60,0 %
4	SEMI-RAPIDE	G30 - BUTANE G31 - PROPANE G20 - NATURAL	28 - 30 37 20	127 125	167	65 65 97 Z	550 550 550	1750 1750 1750	63,0 %
5	AUXILIAIRE	G30 - BUTANE G31 - PROPANE G20 - NATURAL	28 - 30 37 20	73 71	95	50 50 72 X	450 450 450	1000 1000 1000	N.A.

*Conformément au règlement n° 66/2014 mesures de l'UE pour la mise en œuvre de la directive 2009/125/CE, le (brûleur de EEgas) de performance a été calculée selon la norme EN 30-2-1 dernier examiner avec le G20.
**DCC AFB: Air du bas (fig. 13/B).

ENTRETIEN

TYPES ET SECTIONS DES CABLES D'ALIMENTATION

TYPE DE TABLE TYPE DE TABLE	ALIMENTATIONMONOPHASE
Table de cuisson au gaz H05 RR-F Section 3 x 0.75 mm	2

ATTENTION !!!

En cas de remplacement du câble d'alimentation, l'installateur devra garder le conducteur de terre «B» le plus long par rapport aux conducteurs de phase (fig. 14) et il devra respecter les avertissements indiqués au paragraphe 8.

ATTENTION: L'ENTRETIEN DOIT ÊTRE CONFIÉ EXCLUSIVEMENT À DU PERSONNEL AGRÉÉ.

En cas de panne ou de couper le câble, s'il vous plaît s'éloigner du câble et ne pas toucher. En outre, le dispositif doit être débranché et pas allumé. Appelez le centre de service agréé le plus proche pour résoudre le problème.

SERVICE APRES-VENTE ET PIECES DE RECHANGE

Avant de quitter l'usine, cet appareil a été testé et mis à point par du personnel expert et spécialisé, de manière à garantir les meilleurs résultats de fonctionnement.

Les pièces de rechange originales sont disponibles uniquement dans nos Centres d'Assistance Technique et dans les magasins autorisés.

Toute réparation ou mise à point nécessaire par la suite doit être effectuée avec le plus grand soin et la plus grande attention par du personnel qualifié.

C'est la raison pour laquelle nous recommandons de toujours vous adresser au Concessionnaire qui a effectué la vente ou à notre Centre d'Assistance le plus proche en indiquant la marque, le modèle, le numéro de série et le type de problème de votre appareil. Les données correspondantes sont poinçonnées sur l'étiquette signalétique appliquée sur la partie inférieure de l'appareil et sur l'étiquette de la boîte d'emballage.

Ces informations permettent au technicien de se munir des pièces de rechange adéquates et de garantir par conséquent une intervention immédiate et précise. On conseille d'indiquer ces données ci-après de manière à les avoir toujours à portée de la main :

MARQUE: ....

MODELE: ....

SERIE:

Conserver le Certificat de Garantie, ou la fiche technique, avec la notice d'emploi pendant toute la durée de vie de l'appareil. Il/elle contient d'importantes données techniques.

Cet appareil est marqué selon la directive européenne 2002/96/CE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.

ΠΕΡΙΕΧΟΜΕΝΑ:
