SRX 45 S - Vélo d'appartement Toorx - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Vélo d'appartement
Marque	Toorx
Modèle	SRX 45 S
Alimentation	2 piles AA (UM-3) non incluses
Écran	LCD avec fonction balayage automatique
Fonctions affichées	Temps, Vitesse, Distance, Calories, Pulsations, Odomètre
Capteur	Magnétique sans contact
Plage de mesure des pulsations	40 à 180 pulsations/min
Température de fonctionnement	0 °C à +40 °C
Température de stockage	-10 °C à +60 °C
Assemblage	Requis, avec stabilisateurs avant et arrière, selle et guidon réglables
Selle	Réglable en hauteur
Guidon	Réglable en hauteur
Pédales	Droite et gauche marquées, filetage standard
Arrêt automatique	Après 4 minutes d'inactivité
Réinitialisation	Appui long sur le bouton Mode (3 secondes)
Contrôleur	Microprocesseur mono-puce 4 bits
Dimensions (L x l x h)	Estimation : 100 x 50 x 120 cm

FOIRE AUX QUESTIONS - SRX 45 S Toorx

Comment monter le vélo d'appartement Toorx SRX 45 S ?

Suivez les étapes de la notice : fixez d'abord les stabilisateurs avant et arrière au cadre principal, puis insérez le support de selle et le guidon. Serrez toutes les vis et fixez les pédales en respectant les marquages L (gauche) et R (droite).

Comment régler la hauteur de la selle ?

Desserrez le bouton de réglage à ressort situé sous la selle, ajustez la hauteur en faisant glisser le tube, puis resserrez le bouton. Assurez-vous que la selle est bien bloquée avant utilisation.

Comment régler la hauteur du guidon ?

Desserrez la molette du bouton de réglage à ressort sur le montant du guidon, tirez le bouton, ajustez à la hauteur souhaitée puis relâchez le bouton et revissez la molette.

Comment installer les piles dans l'ordinateur ?

Ouvrez le compartiment à piles à l'arrière de l'ordinateur et insérez deux piles AA (UM-3) en respectant la polarité. Refermez le couvercle.

Comment utiliser les fonctions de l'ordinateur ?

Appuyez sur le bouton Mode pour parcourir les fonctions : SCAN (balayage automatique), Temps, Vitesse, Distance, Calories, Pulsations. Un appui long de 3 secondes réinitialise les compteurs.

Que faire si l'écran ne s'allume pas ?

Vérifiez que les piles sont correctement installées et en bon état. Si le problème persiste, remplacez les piles par des neuves.

Comment réinitialiser les compteurs ?

Maintenez le bouton Mode enfoncé pendant 3 secondes. Tous les compteurs (temps, distance, calories) repasseront à zéro.

Comment nettoyer et entretenir le vélo ?

Utilisez un chiffon humide pour nettoyer le cadre et l'ordinateur. N'utilisez pas de solvants. Vérifiez régulièrement le serrage des vis et lubrifiez les parties mobiles si nécessaire.

Quelle est la capacité de poids maximale ?

La notice ne précise pas de capacité maximale. À titre indicatif, il est conseillé de ne pas dépasser 100 kg pour une utilisation en sécurité.

Comment mesurer les pulsations cardiaques ?

L'ordinateur affiche les pulsations si un capteur est connecté. Suivez les instructions : pour un capteur auriculaire, fixez-le au lobe de l'oreille ; pour un capteur manuel, placez les paumes sur les coussinets de contact.

MODE D'EMPLOI SRX 45 S Toorx

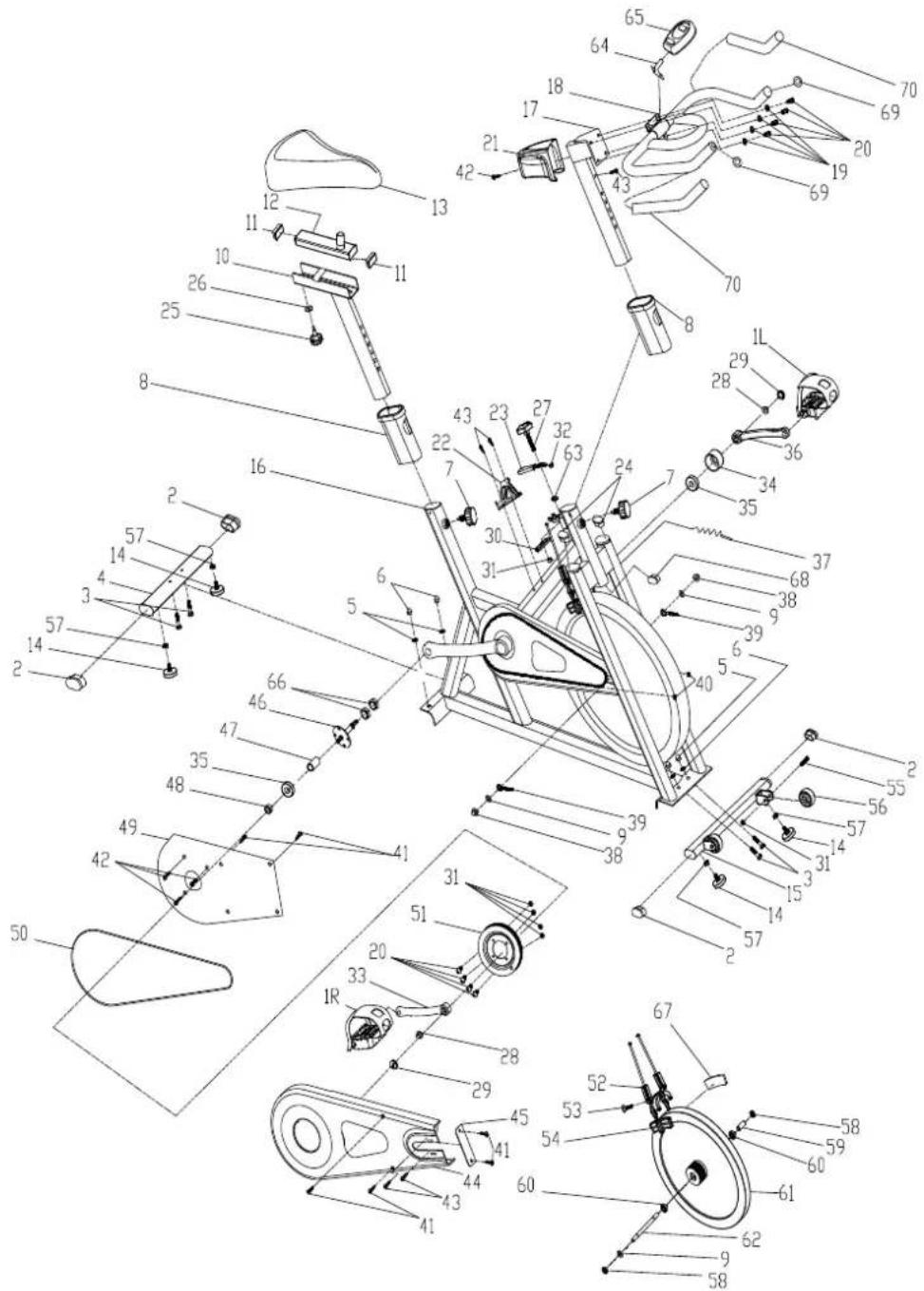

VUE ÉCLATÉE ET LISTE DE PIÈCES :

INSTRUCTIONS D'ASSEMBLAGE :

1. PRÉPARATION :

A. Avant l'assemblage, assurez-vous d'avoir suffisamment d'espace autour du produit.
B. Utiliser les outils pour l'assemblage.
C. Avant l'assemblage, veuillez vérifier si toutes les pièces nécessaires sont disponibles (au-dessus de cette feuille d'instructions, vous trouverez une vue éclatée avec toutes les pièces individuelles (marquées de numéros) dont ce produit se compose.

1. INSTRUCTIONS D' ASSEMBLAGE :


16 6 5 15 3 S13-14-15 IPC

FIG.1

13 12 10 26 25 7 16

FIG.2

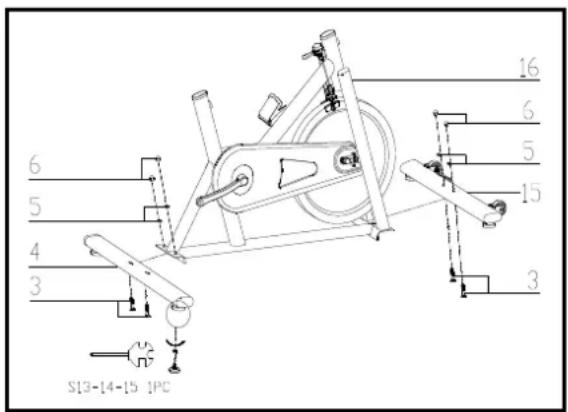

FIG.1:

Fixez le stabilisateur avant (p.15) au cadre principal (p.16) à l'aide de deux jeux de rondelles plates ∅8 (p.5), d'écrous bombés M8 (p.6) et de boulon de carrosserie M8*42 (3).

Fixez le stabilisateur arrière (p.4) au cadre principal (p.16) à l'aide de deux jeux de rondelles plates ∅8 (p.5), d'é crous bombés M8 (p.6) et de boulon de carrosserie M8*42 (3).

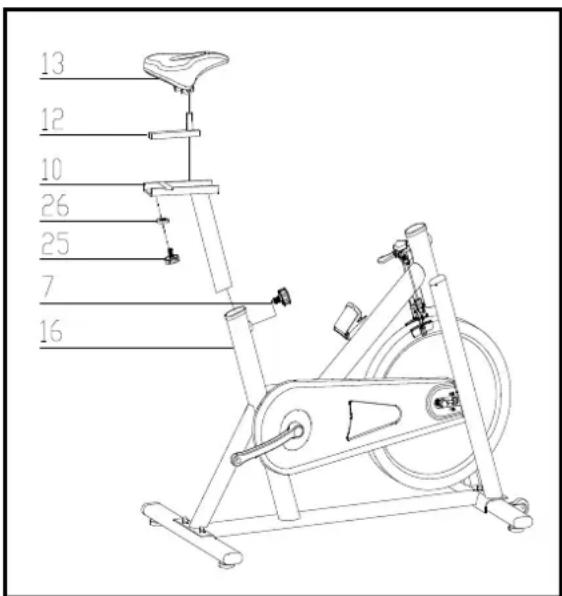

FIG.2:

Faites glisser le support de siège (12) dans le support de siège vertical (10) et, à la position désirée, alignez les trous et fixez en place avec le bouton de blocage (25) et la rondelle plate (26). Fixez maintenant le siège (13) au support de siège (12) comme indiqué. Insérez le support de siège vertical (10) dans le cadre principal (16) et alignez les trous. Fixez la selle en position avec le bouton de réglage (7). La hauteur correcte du siège peut être ajusté e une fois le vé lo entiè reme assemblé.

64 65 20 19 18 17 7 16 A1 A2

FIG.3

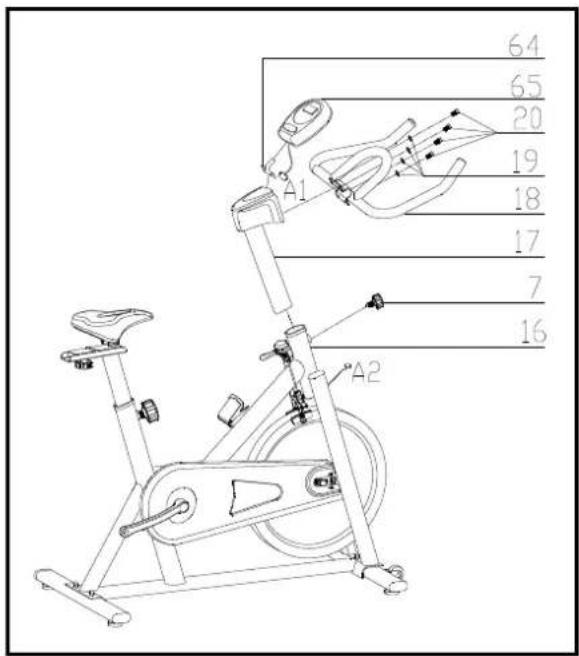

FIG.3:

Glissez le montant du guidon (p. 17) dans le boîtier du montant du guidon sur le cadre principal. Vous devrez desserrer la section moletée du bouton de réglage à ressort (p.7) et tirer le bouton vers l'arrière, puis sélectionner et aligner les trous pour la hauteur souhaitée. Relâchez le bouton et resserrez la partie moletée.

Retirez les boulons et la rondelle ressort du Montant du guidon (p.17), puis fixez le guidon (p.18) avec 4 pièces ∅8 la rondelle ressort (p.19) et le boulon M8*15 (p.20).

ATTENTION : VOUS DEVEZ BIEN FIXER LE GUIDON

Faites glisser l'ordinateur (p.65) sur le support d'ordinateur (p.64) brancher la prise (A1 et A2),

1L 16 1R

FIG.4

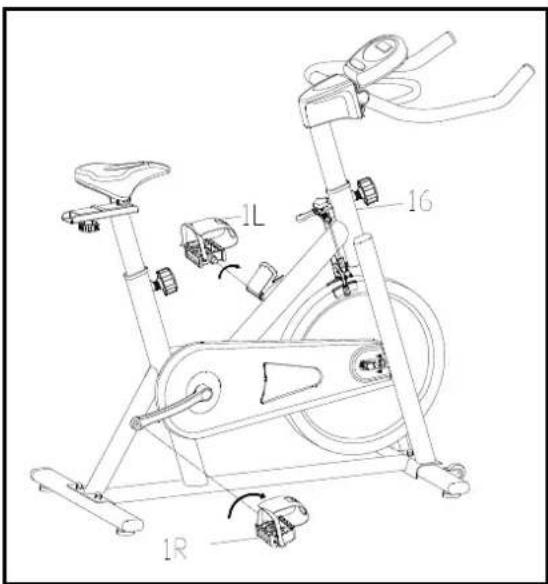

FIG.4:

Les pédales (1L et 1R) sont marquées « L » et « R » – gauche et droite.

Connectez-les à leur jeu de manivelles approprié. Le pédalier droit se trouve sur le côté droit du vélo quand on est sur la selle.

Notez que la pédale droite est filetée dans le sens des aiguilles d'une montre et la pédale gauche dans le sens contraire.

MANUEL D'INSTRUCTIONS DE L'ORDINATEUR D'EXERCICES

Aperçu :

L'unité est une électronique qui affiche tous les paramètres d'entraînement sur un écran LCD. Les paramètres d'entraînement comprennent : Odomètre (si vous en avez), Temps, Vitesse, Distance, Calories et Impulsions (si vous en avez). Tous les paramètres d'entraînement peuvent être sélectionnés par la touche de sélection.

Mode ou fonction
Action

Mise sous tension	Si vous appuyez sur le bouton, l'appareil s'allumera et affichera les paramètres du dernier exercice.
Sélectionnez la fonction Balayage	Appuyez sur le bouton, l'unité affichera 5 paramètres un par un. Appuyez sur la touche mode jusqu'à ce que le signal « SCAN » apparaisse sur le côté droit en bas. L'unité analysera le temps, la vitesse, la distance, les calories et les impulsions chacun pendant 4 secondes.
Odom è tre (si vous avez)	Appuyez à nouveau sur la touche mode, le balayage s'arrêtera et le signal « SCAN » disparaîtra. Si vous appuyez sur le bouton jusqu'à ce que « ODO » pointe vers « ODO », l'écran affiche l'odomètre sur le compteur. La lecture de l’ odomètre sera remise à zéro après le remplacement des piles.
Temps	Appuyez sur la touche mode jusqu'à ce que « TMR » pointe vers « Temps » pour afficher le temps des exercices. Si le vélo s'arrête de bouger, l'unité arrêtera également de compter le temps.
Vitesse	Lorsque « SPD » pointe vers « SPD » pour afficher la valeur de la vitesse. unité : km/h.
Distance	Lorsque « DIST » pointe vers « Dist » pour afficher la valeur de la distance. unité : km.
Calories	Lorsque « CAL » pointe vers « CAL » pour afficher la valeur des calories. unité: K Cal.
Impulsions (le cas échéant)	Lorsque « PULSE » pointe vers « Pulse » pour afficher la fréquence cardiaque par minute. Si le capteur est en contact avec l'oreille, fixez le capteur au lobe de l'oreille avant de mesurer votre pouls. Si le capteur cardiaque est en contact avec la main, placez les paumes de vos mains sur les deux coussinets de contact avant de mesurer votre pouls. Si le signal d'impulsion n'est pas émis pendant plus de 30 secondes, l'appareil retournera la fonction « Temps ».
Reset [Réinitialisation]	Appuyez sur la touche mode pendant 3 secondes, l'affichage deviendra à zéro.
Arrêt automatique	L'appareil s'éteindra si le signal de vitesse s'arrête pendant 4 minutes.

SPÉCIFICATIONS :

FONCTION	Balayage automatique		Toutes les 4 secondes
	Temps écoulé		00:00~99:59
	Vitesse		0,0 ~ 99,9 km/h
	Distance		0,00 ~ 99,99 km
	Calorie		0.00~999.9kcal
	Impulsions		40~180/min
Contrôleur		Microprocesseur mono-puce 4 bits
Capteur		Type magnétique sans contact
Type de batterie		2 pièces AA ou UM-3
Température de fonctionnement			0° ~+40°C
Température de stockage			-10°~ +60°C

Garlando

GARLANDO SPA

Via Regione Piemonte, 32 - Zona Industriale D1

15068 - Pozzolo Formigaro (AL) - Italy

www.toorx.it - [e-mail]
