SRX-70 S - Vélo d'appartement Toorx - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Vélo d'appartement
Marque	Toorx
Modèle	SRX-70 S
Dimensions (approx.)	100 x 50 x 120 cm
Poids (approx.)	30 kg
Alimentation	2 piles AA 1,5 V (non incluses)
Type de résistance	Frein à friction réglable manuellement
Réglage de la résistance	Molette de tension (pièce #30), également frein d'urgence
Fonctions de l'ordinateur	SCAN, RPM (tours/min), Vitesse, Temps, Distance, Calories
Boutons de commande	MODE, HAUT, BAS, RÉINITIALISATION
Réglages programmables	Temps (0:00-99:00), Distance (0.00-99.50), Calories (0-9990)
Comptage automatique	Temps, Distance, Calories en mode comptage
Siège réglable en hauteur	Oui, avec bouton de blocage (pièce #7)
Guidon réglable en hauteur	Oui, avec bouton en L (pièce #19)
Pédales	Droite et gauche, filetage inversé
Stabilisateurs avant et arrière	Inclus pour la stabilité
Pièces détachées disponibles	Oui, liste dans la vue éclatée (pièces numérotées)
Entretien et nettoyage	Essuyer avec un chiffon humide. Vérifier les fixations régulièrement.
Sécurité	Frein d'urgence intégré à la molette de tension
Assemblage	Nécessite outils (non inclus). Suivre les instructions étape par étape.
Garantie	Se référer au manuel ou au fabricant

FOIRE AUX QUESTIONS - SRX-70 S Toorx

Comment assembler le vélo d'appartement Toorx SRX-70 S ?

Suivez les étapes de la notice : fixez les stabilisateurs avant et arrière au cadre principal (FIG.1), insérez le support de selle (FIG.2), montez le guidon et l'ordinateur (FIG.3), et enfin les pédales (FIG.4). Utilisez les outils fournis et vérifiez le serrage des vis.

Comment régler la résistance (tension) ?

Tournez la molette de tension (pièce #30) vers la droite pour augmenter la résistance (pédalage plus dur) ou vers la gauche pour la diminuer. Cette même molette sert également de frein d'urgence : appuyez fermement dessus pour arrêter le volant.

Comment ajuster la hauteur du siège et du guidon ?

Pour le siège : desserrez le bouton de blocage (pièce #7) sur le support vertical, ajustez la hauteur, puis resserrez. Pour le guidon : desserrez le bouton en L (pièce #19) sur le montant, réglez la hauteur, puis resserrez.

L'ordinateur n'affiche rien. Que faire ?

Assurez-vous que les deux piles AA 1,5 V sont correctement installées dans leur compartiment. Vérifiez que le câble du capteur est bien connecté à l'arrière de l'ordinateur (FIG.3). Si le problème persiste, remplacez les piles.

Comment utiliser les fonctions de l'ordinateur ?

Appuyez sur MODE pour confirmer les réglages. Utilisez les boutons HAUT et BAS pour naviguer et ajuster les valeurs. La fonction SCAN affiche automatiquement le temps, la distance, les calories, le RPM et la vitesse en séquence. Pour réinitialiser toutes les données, appuyez sur RÉINITIALISATION pendant 2 secondes.

Comment programmer un entraînement ciblé (temps, distance, calories) ?

Depuis l'écran principal, appuyez sur MODE pour entrer dans le réglage. La valeur clignote. Utilisez HAUT ou BAS pour ajuster, puis appuyez sur MODE pour confirmer. Le vélo commencera le décompte dès que vous pédalez.

Que signifient les affichages RPM et VITESSE ?

RPM (tours par minute) indique la vitesse de pédalage. VITESSE affiche la vitesse simulée. Ces deux valeurs alternent automatiquement toutes les 6 secondes après le début de l'exercice.

Comment entretenir mon vélo d'appartement Toorx SRX-70 S ?

Nettoyez régulièrement le cadre et les pièces avec un chiffon humide (pas de solvants). Vérifiez périodiquement le serrage des boulons et vis. Lubrifiez les parties mobiles si nécessaire selon les instructions du fabricant.

Où trouver les pièces détachées pour ce modèle ?

Référez-vous à la vue éclatée fournie dans la notice (pièces numérotées). Contactez le service client Toorx ou consultez le site www.toorx.it pour commander les pièces détachées.

Comment utiliser le frein d'urgence ?

En cas de besoin, appuyez fermement sur la molette de tension (pièce #30) pour arrêter immédiatement le volant d'inertie. C'est une fonction de sécurité essentielle pour descendre du vélo en toute sécurité.

MODE D'EMPLOI SRX-70 S Toorx

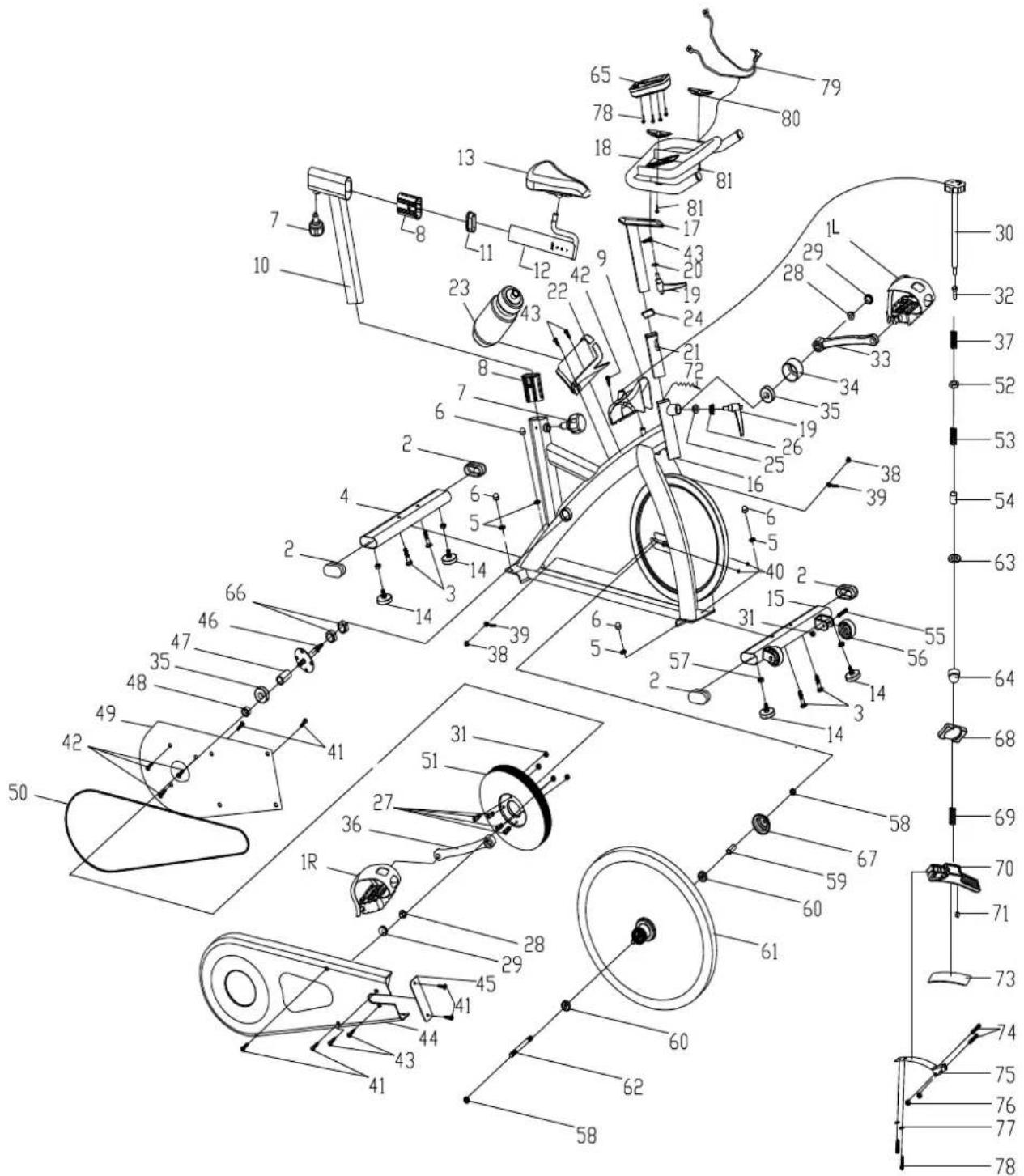

VUE ÉCLATÉE ET LISTE DES PIÈCES :

INSTRUCTIONS D'ASSEMBLAGE :

1. PRÉPARATION :

A. Avant l'assemblage, assurez-vous d'avoir suffisamment d'espace autour du produit.
B. Utiliser les outils pour l'assemblage.
C. Avant l'assemblage, veuillez vérifier si toutes les pièces nécessaires sont disponibles (au-dessus de cette feuille d'instructions, vous trouverez une vue éclatée avec toutes les pièces individuelles (marquées de numéros) dont ce produit se compose.

1. INSTRUCTIONS D' ASSEMBLAGE :


6 5 4 3 16 6 5 15 3

FIG.1

13 12 10 7 16

FIG.2

FIG.1:

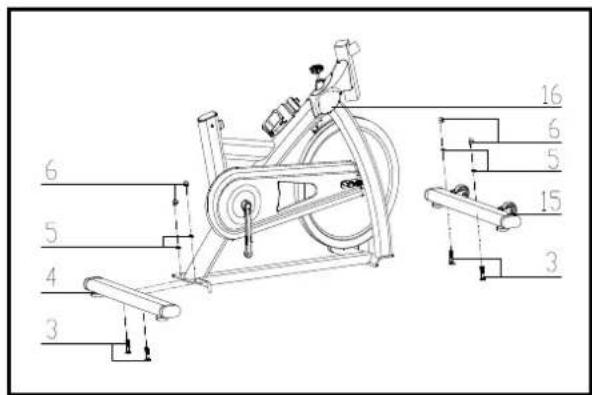

Fixez le stabilisateur avant (p.15) au cadre principal (p.16) à l'aide de deux jeux de rondelles plates ∅8 (p.5), d'écrous bombés M8 (p.6) et de boulon de carrosserie M8*52 (3).

Fixez le stabilisateur arrière (p.4) au cadre principal (p.16) à l'aide de deux jeux de rondelles plates ∅8 (p.5), d'é crous bombés M8 (p.6) et de boulon de carrosserie M8*52 (3).

FIG.2:

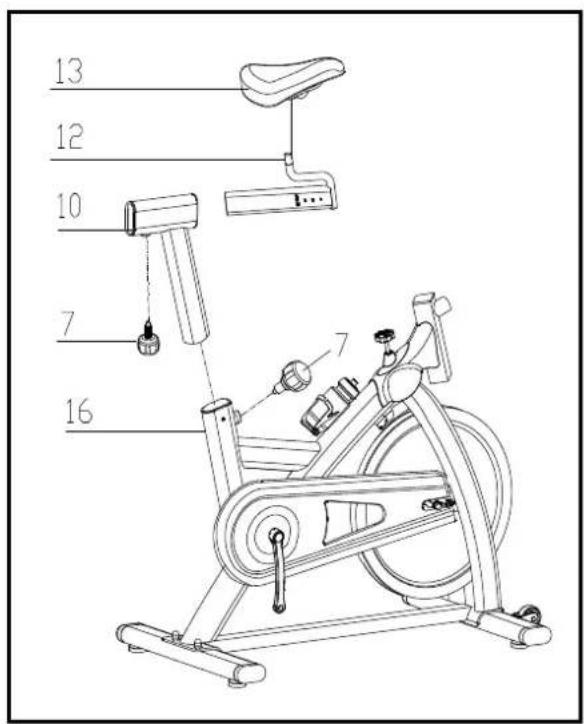

Faites glisser le support de siège (12) dans le support de siège vertical (10) et, à la position désirée, alignez les trous et fixez en place avec le bouton de blocage (7). Fixez maintenant le siège (13) au support de siège (12) comme indiqué. Insérez le support de siège vertical (10) dans le cadre principal (16) et alignez les trous. Fixez la selle en position avec le bouton de réglage (7). La hauteur correcte du siège peut être ajustée une fois le vélo entièrement assemblé.

65 78 18 17 20 19 A2 19 16

FIG.3

1L 16 1R

FIG.4

FIG.3:

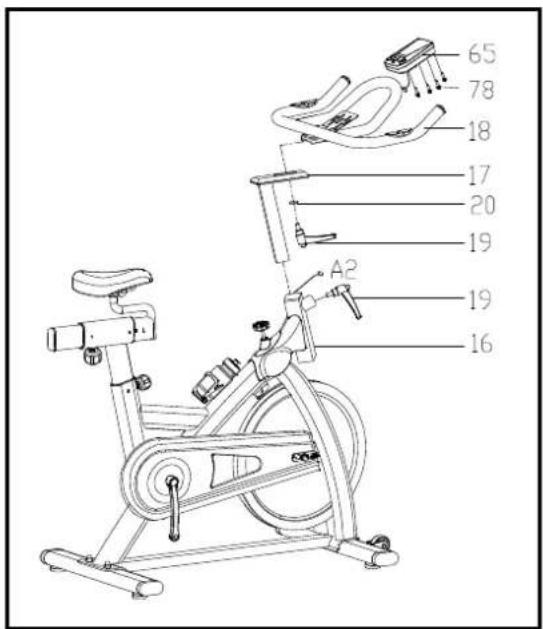

Glissez le montant du guidon (p. 17) dans le boîtier du montant du guidon sur le cadre principal (p.16). Vous devrez desserrer la section moletée du bouton en L (p.19) et tirer le bouton vers l'arrière, puis sélectionner la hauteur souhaitée. Relâchez le bouton et resserrez la partie moletée. Fixez ensuite le guidon (p.18) avec une rondelle plate 1 (20) et un bouton en L (19)

ATTENTION : VOUS DEVEZ BIEN FIXER LE GUIDON

Fixez l'ordinateur (p.65) sur le support d'ordinateur du guidon (p.18) avec un boulon (p.78)

Insérez le câble du capteur (a) dans la bague située à l'arrière de l'ordinateur (65).

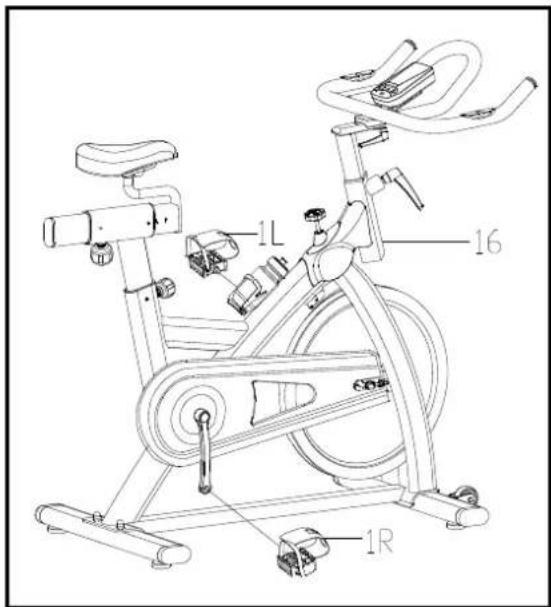

FIG.4:

Les pédales (1L et 1R) sont marquées « L » et « R » – gauche et droite.

Connectez-les à leur jeu de manivelles approprié. Le pédalier droit se trouve sur le côté droit du vélo quand on est sur la selle.

Notez que la pédale droite est filetée dans le sens des aiguilles d'une montre et la pédale gauche dans le sens contraire.

30 FIG.A

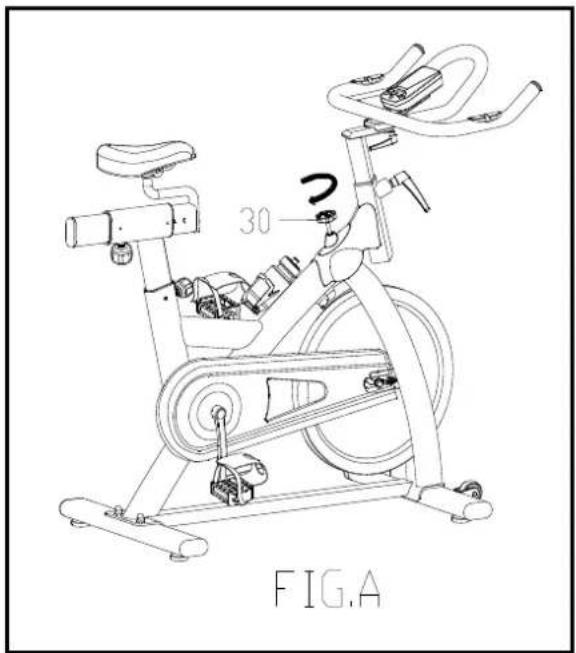

c Réglage de la tension : Augmentez ou diminuez la tension vous permet d'ajouter de la variété à vos séances d'entraînement en ajustant le niveau de résistance du vélo. Pour augmenter la tension et augmenter la résistance (nécessitant plus de force pour pédaler), tournez le Frein d'urgence et le bouton de contrôle de la tension (#30) à droit. Pour diminuer la tension et augmenter la résistance (nécessitant moins de force pour pédaler), tournez le Frein d'urgence et le bouton de contrôle de la tension (#30) à gauche. Utilisation de la fonction du frein d'urgence :

30 FIG.B

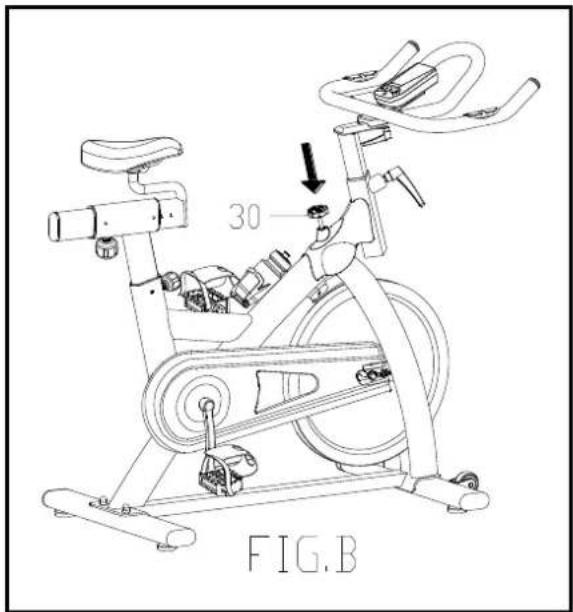

Le même bouton qui vous permet de régler la tension du vélo sert également comme Frein d'urgence. Utilisez cette fonction de sécurité dans toutes les situations où vous auriez besoin de descendre du vélo et/ou arrêter le volant du vélo. Pour utiliser la fonction du frein d'urgence dans toutes les situations où vous en auriez besoin, appuyez fermement sur le Frein d'urgence et bouton de commande de frein (#30).

Manuel d'instructions

BOUTONS

MODE	Pour confirmer tous les paramètres.
HAUT	Pour sélectionner le mode d'entraînement et ajuster la valeur de la fonction vers le haut.(L'ordinateur doit être en état d'arrêt.)
BAS	Pour sélectionner le mode d'entraînement et régler la valeur de la fonction vers le bas.(L'ordinateur doit être en état d'arrêt.)
RÉINITIALISATION	Pour effacer la valeur réglée. Appuyer sur la touche de RÉINITIALISATION pendant 2 secondes pour réinitialiser toutes les données de la fonction.

FONCTIONS :

SCAN : [BALAYAGE] Affiche toutes les fonctions TEMPS→DISTANCE→CALORIES→RPM/VITESSE en séquence.

RPM [T/MIN] : Affiche les tours de pédalage par minute. Le RPM et la VITESSE passeront à un autre affichage toutes les 6 secondes après le début de l'exercice.

VITESSE: Affiche la vitesse d'exercice de l'utilisateur.

TEMPS : 1. Vous pouvez appuyer sur les boutons « HAUT » et « BAS » pour définir le temps ciblé entre 0:00 et 99:00 pour la fonction de compte à rebours.

1. Il peut être configuré par l'utilisateur ou accumulé automatiquement pour la fonction de

comptage.

DISTANCE : 1. Vous pouvez appuyer sur les boutons « HAUT » et « BAS » pour définir la distance ciblée entre 0:00 et 99:50 pour la fonction de compte à rebours.

1. Il peut être configuré par l'utilisateur ou accumulé automatiquement pour la fonction de

comptage.

CALORIES : 1. Vous pouvez appuyer sur les boutons « HAUT » et « BAS » pour définir les calories ciblées entre 0 et 9990 pour la fonction de compte à rebours.

1. Il peut être configuré par l'utilisateur ou accumulé automatiquement pour la fonction de

comptage.

PROCÉDURE DE FONCTIONNEMENT :

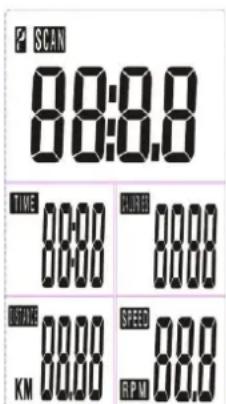

1. Installez 2 piles de 1,5 V #4, puis l'écran s'affichera comme suit « Dessin A » et émettra un son « Bi » en même temps.

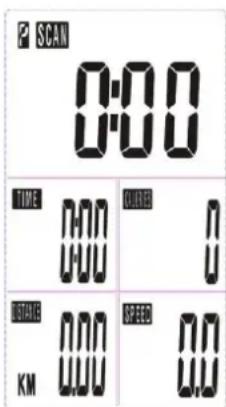

Il passe ensuite à l'étape suivante du menu principal en tant que «Dessin B».

P SCAN 08:08 TIME 00:00 PUNCH 00:00 DRIVE 00:00 SPEED 00:00 KM RPM

Dessin A Dessin B

SCAN 0:00 TIME 1000 1 DINAM 0.00 0.0 KM SPRING 0.0

1. Accédez au mode de configuration de TEMPS/DISTANCE/CALORIES. Lorsque vous êtes dans chaque mode de configuration, par exemple dans le mode de configuration du temps, la valeur de temps clignote, vous pouvez appuyer sur « HAUT » et « BAS » pour ajuster la valeur et appuyez sur «MODE » pour confirmer. La configuration de DISTANCE, CALORIES est la même que TEMPS.

2. Avec n'importe quel signal transmis à l'écran, la valeur de TEMPS, DISTANCE, CALORIES

Garlando

GARLANDO SPA

Via Regione Piemonte, 32 - Zona Industriale D1

15068 - Pozzolo Formigaro (AL) - Italy

www.toorx.it - [e-mail]
