SRX-60 EVO - Vélo d'appartement Toorx - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Vélo d'appartement
Marque	Toorx
Modèle	SRX-60 EVO
Affichage	Ordinateur avec écran LCD
Fonctions affichées	Temps (00:00-99:59), Vitesse (0.0-99.9 km/h ou mi/h), Distance (0.00-99.99 km ou mi), Calories (0.0-999.9 kcal), Odometre (0-9999 km ou mi), Pouls (40-240 BPM)
Alimentation	Piles (non fournies)
Pédales	Pédales gauche et droite avec filetage inversé
Réglage selle	Hauteur réglable via bouton
Réglage guidon	Hauteur réglable (estimation)
Capteur de pouls	Coussinets de contact sur le guidon
Support tablette	Support pour iPad inclus
Porte-bouteille	Oui, inclus
Assemblage	Requis, outillage fourni (clés hexagonales)
Mise en marche	Automatique au contact ou appui touche
Arrêt automatique	Après 4 minutes d'inactivité
Réinitialisation	Par changement de pile ou appui long sur MODE (3 secondes)
Boutons de commande	MODE, SET, CLEAR
Poids maximal utilisateur	Environ 120 kg (estimation)
Dimensions (L x l x H)	Environ 100 x 50 x 120 cm (estimation)
Poids	Environ 30 kg (estimation)
Service client	Garlando SPA, www.toorx.it

FOIRE AUX QUESTIONS - SRX-60 EVO Toorx

Comment assembler le vélo d'appartement Toorx SRX-60 EVO ?

Suivez les étapes de la notice : fixez le tube arrière et avant au cadre principal avec des vis de butée et clé hexagonale. Montez la tige de selle, fixez le siège, le guidon, les pédales (gauche et droite avec filetage inversé), le porte-bouteille et l'ordinateur. Consultez la notice pour le détail.

Comment changer la pile de l'ordinateur ?

En cas d'affichage incorrect, ouvrez le compartiment pile et remplacez-la par une pile neuve. Réinitialisez l'ordinateur si nécessaire.

Comment utiliser les fonctions de l'ordinateur ?

Appuyez sur la touche MODE pour sélectionner ou verrouiller une fonction (temps, vitesse, distance, calories, odomètre, pouls). Utilisez SET pour régler les valeurs, et CLEAR pour remettre à zéro.

Comment régler la hauteur de la selle ?

Desserrez le bouton (70) sur le cadre, ajustez la tige de selle à la hauteur souhaitée, puis resserrez le bouton.

Comment fixer les pédales correctement ?

Les pédales sont marquées L (gauche) et R (droite). La pédale droite se visse dans le sens horaire, la gauche dans le sens antihoraire. Serrez-les fermement.

Que faire si l'écran ne s'allume pas ?

Vérifiez que les piles sont correctement installées et en bon état. Si l'écran reste éteint, réinstallez les piles ou remplacez-les. Appuyez sur une touche pour réveiller l'écran.

Comment mesurer son pouls avec le vélo ?

Placez vos paumes sur les coussinets de contact du guidon. Attendez environ 30 secondes pour une lecture précise. L'affichage indique alors votre fréquence cardiaque en BPM.

Comment réinitialiser l'ordinateur ?

Pour réinitialiser, changez la pile ou appuyez sur la touche MODE pendant 3 secondes. Les valeurs reviennent à zéro.

Comment nettoyer le vélo d'appartement ?

Utilisez un chiffon doux et sec. Évitez les produits abrasifs. Nettoyez régulièrement les coussinets de pouls et le guidon.

Où trouver des pièces de rechange pour le Toorx SRX-60 EVO ?

Contactez le service client Garlando à l'adresse [e-mail] ou visitez www.toorx.it. Indiquez le modèle et la pièce souhaitée.

MODE D'EMPLOI SRX-60 EVO Toorx

Fixer le tube arrière (38) au cadre principal (55) à l'aide de deux vis de butée (54) et d'une clé hexagonale (79).

Fixer le tube avant (53) au cadre principal de la même manière que le tube arrière.

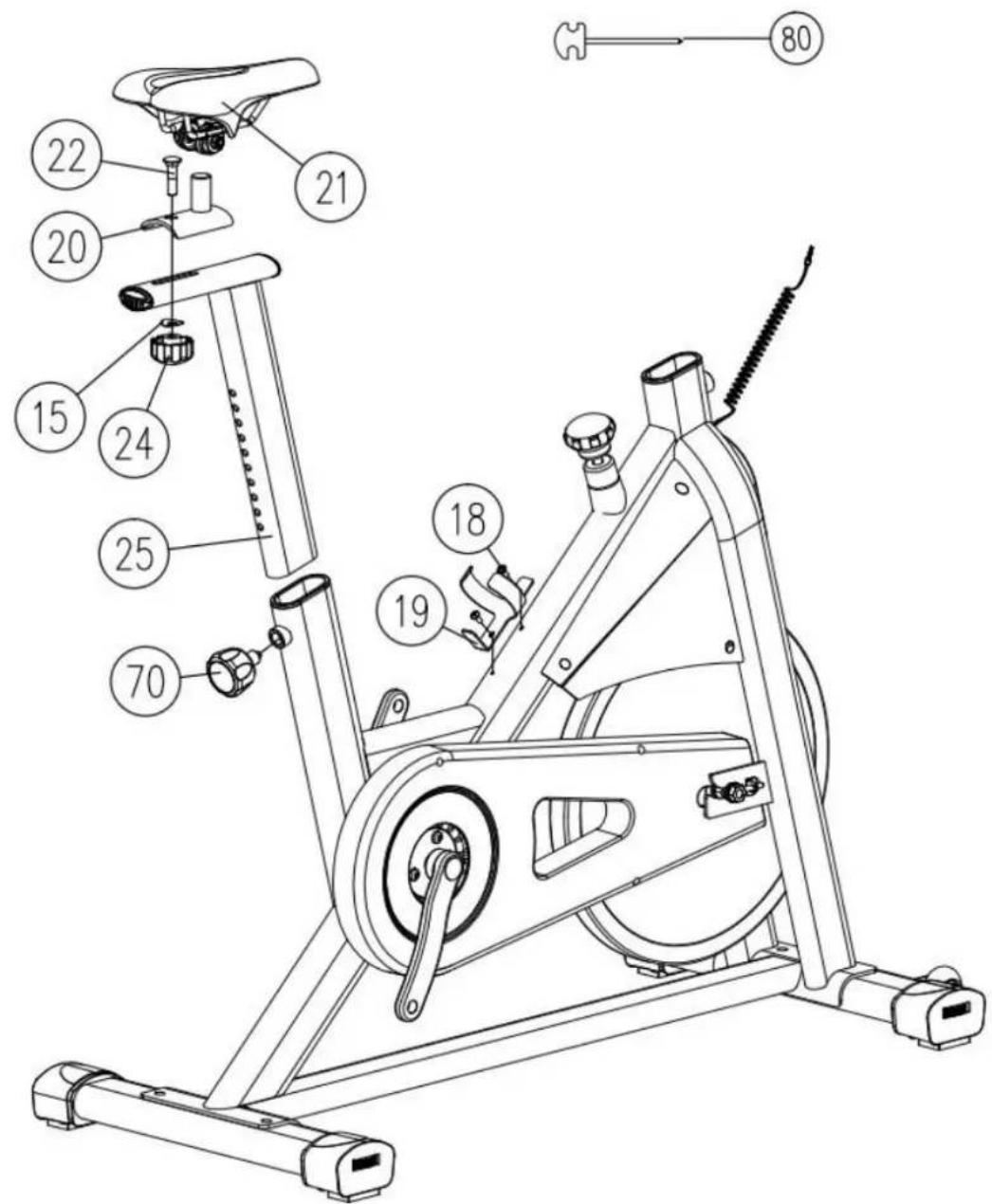

Monter la tige de selle (25) sur le cadre et utiliser le bouton (70) pour régler la hauteur.

Fixer le coulisseau (20) à la tige de selle à l'aide d'une vis de carrosserie (22), d'une rondelle (15) et d'un bouton (24), puis fixer le siège (21) au coulisseau à l'aide d'une clé à harpon (80).

Fixer le porte-bouteille (19) sur le cadre principal à l'aide de deux vis (18) et d'une clé à harpon.

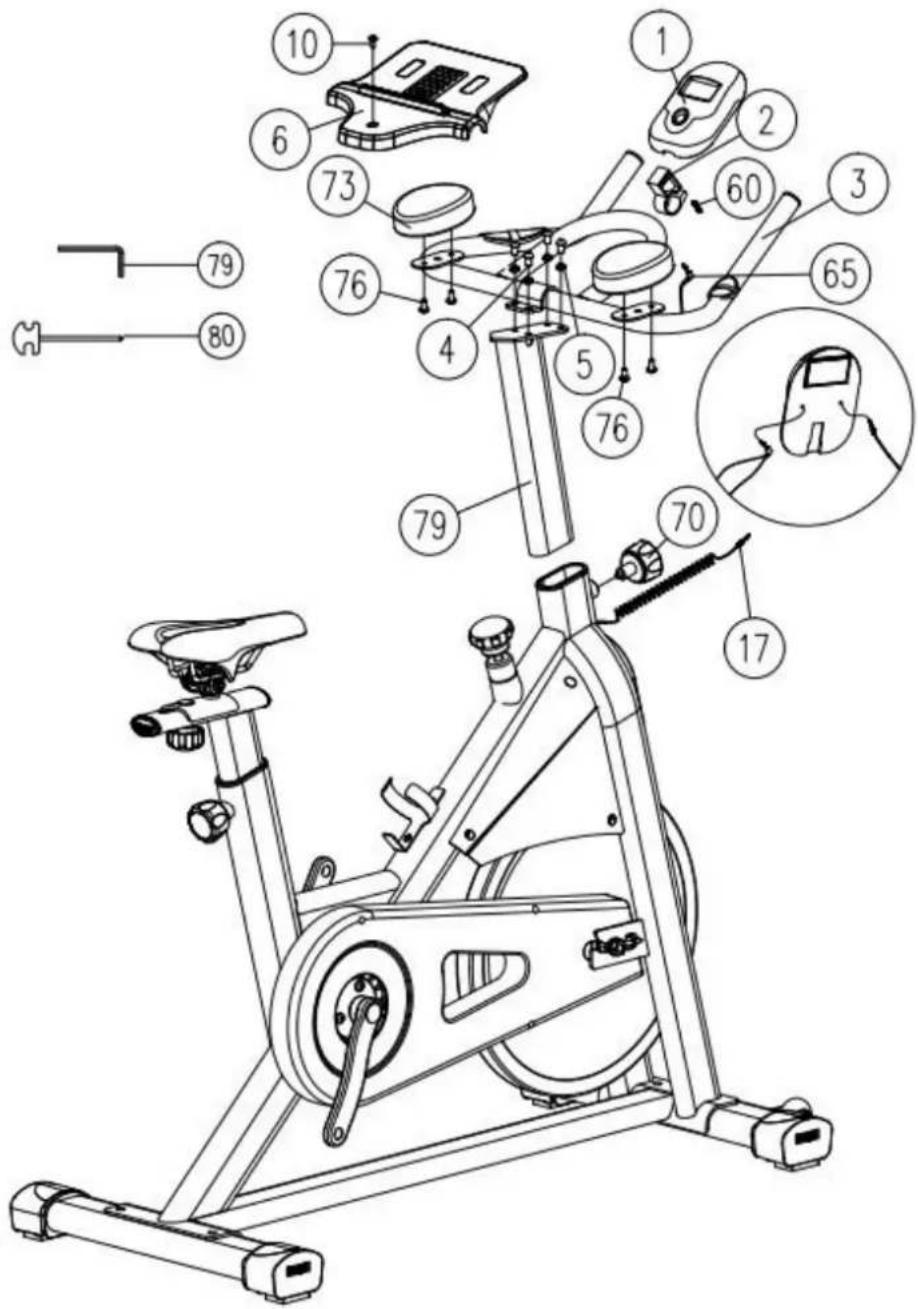

Monter la tige de selle (79) sur le cadre et utiliser le bouton (70) pour régler la hauteur.

Fixer le guidon sur le montant (3) à l'aide d'une rondelle élastique (5), d'une vis hexagonale (4) et d'une clé hexagonale(79).

Fixer le coussinet de bras (73) sur le guidon avec une vis (76) et fixer le support de l'i-pad sur le guidon avec une vis (10).

Fixer l'ordinateur (1) sur le guidon à l'aide du support d'ordinateur (2) et de la vis (60), puis insérer la fiche du câble du capteur et la fiche du câble du capteur de pouls (65) dans le joint du capteur et du joint à impulsion de

l'ordinateur.

80 28L 28R

ÉTAPE 4

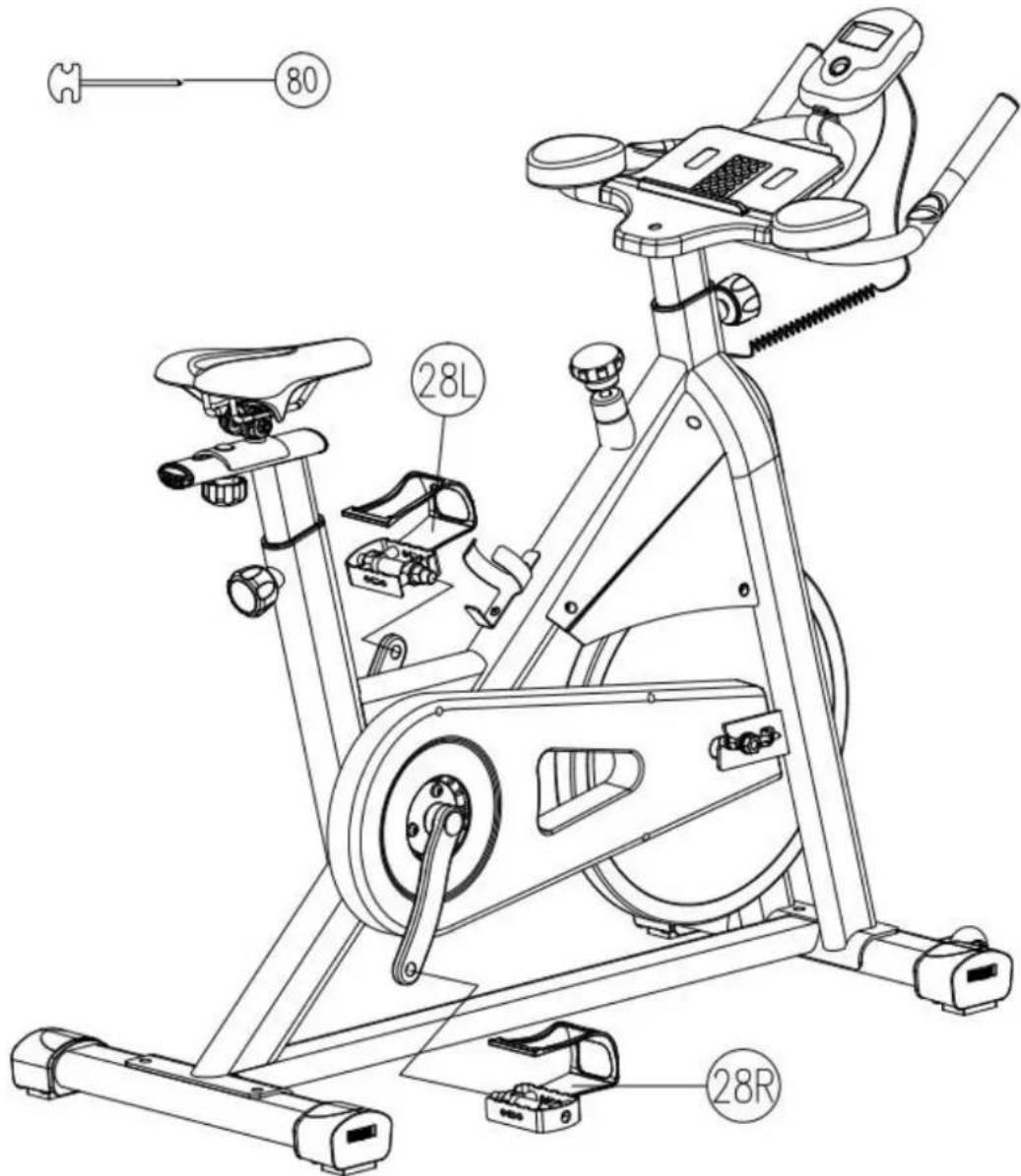

Les pédales (28L et 28R) sont marquées « L » et « R » – gauche et droite.

Les connecter à leur jeu de manivelles approprié. Le pédalier droit se trouve sur le côté droit du vélo quand on est sur la selle.

Noter que la pédale droite est filetée dans le sens des aiguilles d'une montre et la pédale gauche dans le sens contraire.

Le vélo est maintenant prêt à l'emploi.

SPÉCIFICATIONS :

TIME (TEMPS)(TMR)....00:00-99:59

SPEED (VITESSE) (SPD)....0.0-99.9KM/H(ML/H)

DISTANCE(DIST)....0.00-99.99KM(ML)

CALORIES(CAL)....0.0-999.9KCAL

※ODOMETER[ODOMÈTRE] (ODO)....0-9999KM(ML)

※PULSEPOULS....40-240BPM

FONCTIONS DES TOUCHES :

MODE: Cette touche vous permet de sélectionner et de verrouiller une fonction particulière que vous souhaitez utiliser.

※SET (LE CAS ÉCHÉANT): pour procéder à l'établissement des données pour « TIME » [TEMPS] "DISTANCE"

« CALORIES » :

CLEAR(RESET) :La touche permet de remettre la valeur à zéro en appuyant sur la touche.

PROCÉDURES OPÉRATIONNELLES :

1. AUTO ON/OFF

◆ Le système se met en marche lorsqu'on appuie sur une touche ou lorsqu'il détecte une entrée du capteur de vitesse.
Le système s'éteint automatiquement lorsque la vitesse n'est pas signalée ou aucune touche n'est enfoncée pendant environ 4 minutes.

2. RESET[ RÉINITIALISATION]

L'appareil peut être réinitialisé en changeant la pile ou en appuyant sur la touche MODE pendant 3 secondes.

3. MODE

Pour choisir le SCAN ou le LOCK si l'on ne veut pas le scan mode, appuyer sur la

Touche MODE lorsque le pointeur sur la fonction souhaitée qui commence à clignoter.

FONCTIONS :

1. TIME (TEMPS) : Appuyer sur la touche MODE jusqu'à ce que le pointeur se verrouille sur TIME. Le temps de travail total s'affiche au démarrage de l'exercice.
2. SPEED [VITESSE] Appuyer sur la touche MODE jusqu'à ce que le pointeur avance vers SPEED [VITESSE]. La vitesse actuelle sera indiquée.
3. DISTANCE : Appuyer sur la touche MODE jusqu'à ce que le pointeur avance vers DISTANCE. La distance ou chaque séance d'entraînement sera affichée.
4. CALORIE: Appuyer sur la touche MODE jusqu'à ce que le pointeur se verrouille sur CALORIE. Les calories brûlées seront affichées au début de l'exercice.
5. ODOMETER [ODOMÈTRE] (LE CAS ÉCHÉANT) Appuyer sur la touche MODE jusqu'à ce que le pointeur avance vers ODOEMETRE [ODOMÈTRE]. La distance totale accumulée sera indiquée.
6. PULSE [POULS] (LE CAS ÉCHÉANT): Appuyer sur la touche MODE jusqu'à ce que le pointeur avance vers PULSE [POULS] : La fréquence cardiaque actuelle de l'utilisateur sera affichée en battements par minute. Lieu les paumes de vos mains sur les deux coussinets de contact (ou mettre un clip d'oreille à l'oreille), et attendre 30 secondes pour obtenir la lecture la plus précise.

SCAN: [BALAYAGE] L'écran change automatiquement toutes les 4 secondes.

BATTERY [PILE]

En cas d'affichage incorrect sur l'écran, réinstaller les piles pour obtenir un bon résultat.

Garlando

GARLANDO SPA

Via Regione Piemonte, 32 - Zona Industriale D1

15068 - Pozzolo Formigaro (AL) - Italy

www.toorx.it - [e-mail]
