Type de produit	Rameur
Marque	Toorx
Modèle	ROWER MASTER
Fabricant	Garlando SPA, Via Regione Piemonte, 32 - Zona Industriale D1, 15068 - Pozzolo Formigaro (AL) - Italy
Résistance	Cylindre hydraulique réglable de 1 à 12 tours
Alimentation	2 piles AA ou UM-3
Affichage	LCD avec fonctions : Temps, Distance, Comptage total, Calories, Comptage/min, Scan
Plage de temps	0:00 à 99:59 minutes
Plage de distance	0.00 à 99.99 km ou miles
Plage de comptage	0 à 9999 coups
Plage de calories	0 à 999.9 kcal
Réglage des pédales	10 positions avant/arrière
Réglage en hauteur du rail	3 positions
Repliable	Oui, pour rangement
Outils inclus	Clé Allen 5#, 6# et clé multifonctions S10/13/17/19
Pièces incluses	Groupe de base, rails tubulaires, culbuteurs, pédales, siège, ordinateur, cylindres, repose-pieds
Température de fonctionnement	0 à 40 °C
Température de stockage	-10 à 60 °C
Matériau	Acier (estimation)

FOIRE AUX QUESTIONS - ROWER MASTER Toorx

Comment assembler le rameur Toorx ROWER MASTER ?

Suivez les 8 étapes de la notice : commencez par monter le repose-pied réglable (16) sur le groupe de base (A1). Ensuite, insérez le groupe de réglage des pédales (A2) dans le châssis de base. Fixez le groupe siège (A8) sur le rail tubulaire (A3) à l'aide des vis et de la clé Allen. Connectez les câbles de l'ordinateur et installez-le. Montez les culbuteurs, les cylindres et les pédales. Utilisez les clés fournies (Allen 5#, 6# et clé multifonctions).

Comment régler la résistance de l'appareil ?

La résistance est réglée en tournant le bouton du cylindre hydraulique. La plage va de 1 à 12 tours, avec une résistance croissante. Tournez dans le sens des aiguilles d'une montre pour augmenter la résistance.

Comment replier le rameur pour le rangement ?

Pour replier, desserrez d'abord la goupille de traction (15) sur le groupe de base et poussez le groupe de réglage des pédales (A2) vers le bas. Ensuite, dévissez le bouton sphérique (18) et abaissez le rail tubulaire (A3) à la position la plus basse. Enfin, desserrez la vis hexagonale mince (69) et le bouton sphérique (17) pour plier les culbuteurs et les cylindres le long du rail.

Que faire si l'écran ne s'allume pas ?

Vérifiez que les piles (2x AA/UM-3) sont correctement insérées et en bon état. L'écran s'allume automatiquement quand vous appuyez sur la touche MODE ou quand le capteur détecte un mouvement. Si l'écran reste éteint, remplacez les piles.

Comment remplacer les piles de l'ordinateur ?

Ouvrez le compartiment à piles de l'ordinateur (38) et insérez deux piles de type AA ou UM-3 en respectant la polarité. Refermez le couvercle.

Quelles sont les fonctions affichées par l'ordinateur ?

L'ordinateur affiche en mode scan : Temps (0:00-99:59 min), Distance (0.00-99.99 km/ml), Comptage total (0-9999), Calories (0-999.9 kcal), Comptage/min (RPM) et Comptage. Appuyez sur MODE pour sélectionner une fonction.

Comment régler la hauteur du rail tubulaire ?

Le rail tubulaire (A3) peut être ajusté en hauteur sur 3 positions. Desserrez le bouton sphérique (18), ajustez la hauteur souhaitée, puis resserrez le bouton.

Comment régler la position des pédales ?

Le groupe de réglage des pédales (A2) offre 10 positions avant et arrière. Tirez sur la goupille de traction (15) pour libérer le réglage, puis déplacez l'ensemble à la position désirée et relâchez la goupille pour verrouiller.

Puis-je utiliser l'appareil sans l'ordinateur ?

Oui, l'appareil fonctionne mécaniquement même sans l'ordinateur. Cependant, vous perdrez les fonctions d'affichage et de comptage. L'ordinateur est amovible mais doit être correctement connecté aux câbles du capteur.

Comment entretenir le rameur ?

Nettoyez régulièrement les rails et les pièces mobiles avec un chiffon doux. Vérifiez le serrage des vis et des boulons. Lubrifiez légèrement les cylindres si nécessaire. Rangez l'appareil dans un endroit sec à température entre -10 et 60 °C.

MODE D'EMPLOI ROWER MASTER Toorx

Ci-dessous, on trouvera les dessins de la liste des pièces de la machine complète. À l'ouverture de l'emballage, les pièces suivantes se trouveront à l'intérieur.

A1	A2	A3	A4
A5	A6	A7	A8
A9	A10	14	46
/42	43	16	38

Liste des pièces :

N°	DÉS.	Spécification	Nb	N°	DÉS.	Spécification	Nb
A1	Groupe de base		1	A9	Ensemble pédale gauche		1
A2	Ensemble réglage pédales		1	A10	Ensemble pédale droite		1
A3	Ensemble rails tubulaires		1	14	Cylindre		2
A4	Ensemble raccordement culbuteur gauche		1	46	Vis à tête hexagonale	M12*150	2
A5	Ensemble raccordement culbuteur droit		1	16	Repose-pied réglable		2
A6	Culbuteur gauche		1	42	Clé Allen	5#	1
A7	Culbuteur droit		1	43	Clé multifonctions	S10/13/17/19	1
A8	Groupe siège		1	70	Clé Allen	6#	1
38	Ordinateur		1

Outils de fixation : Clé Allen 5# 1 pc Clé Allen 6# 1 pc. Clé multifonctions S=10,13,17,19 1 pc

Instructions d'assemblage

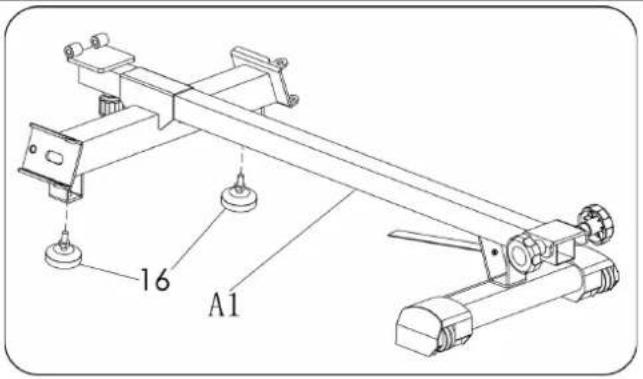

Étape 1 :

Monter le repose-pied réglable (16) sur le groupe de montage de base (A1).

16 A1

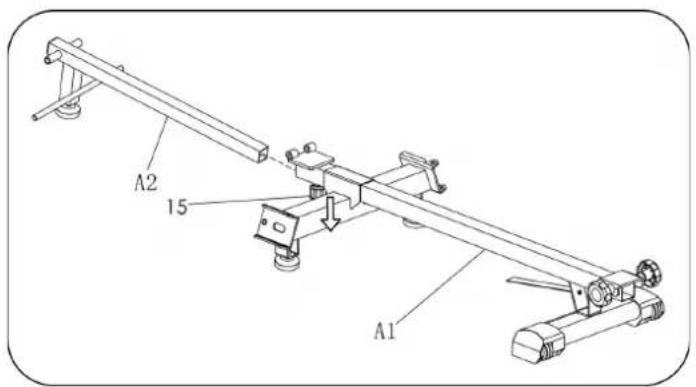

Étape 2 :

Desserrer d'abord la goupille de traction élastique (15) sur le châssis de base (A1), puis tirer vers le bas et insérer le groupe de réglage au pied (A2) dans le (A1) et serrer la goupille de traction élastique (15).

A2 15 A1

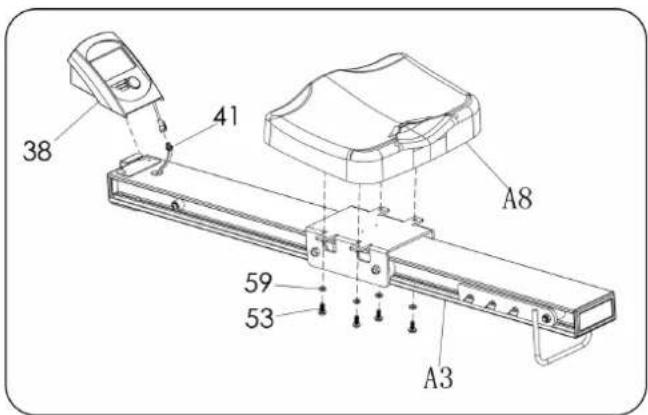

Étape 3 :

1. À l'aide de la clé Allen (42), bloquer le groupe siège (A8) avec les vis à tête hexagonale (53) et les rondelles plates (59) sur le rail tubulaire (A3).
2. Tout d'abord, connecter le fil électrique de l'ordinateur (38) au fil électrique du capteur (41) et l'insérer dans le trou du rail tubulaire (A3), puis installer l'ordinateur (38) dans le rail tubulaire (A3).

38 41 A8 59 53 A3

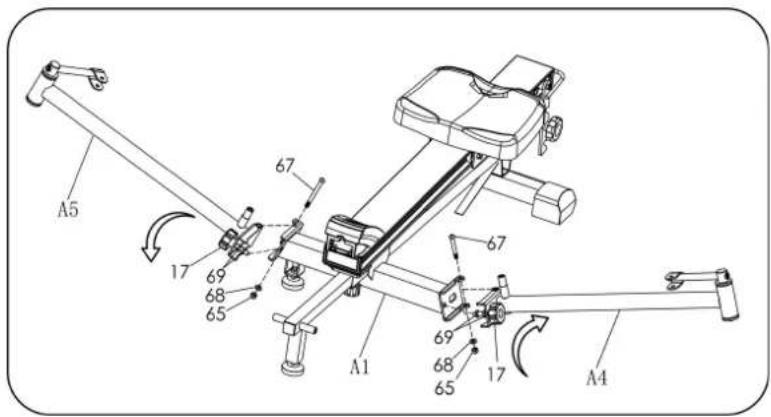

Étape 4 :

A3 57 58 48 10 A1 18

1. Utiliser la clé Allen (70), la clé multifonction (43), la vis à six pans creux (67) et l'écrou de blocage (65) de la rondelle plate (68) pour fixer le groupe raccordement culbuteur gauche(A4) et le groupe raccordement culbuteur droit (A5) sur le châssis de base (A1), puis verrouiller.

2. Visser le bouton sphérique (17) avec une clé multifonctions (43), insérer la vis hexagonale mince (69) et serrer.

Étape 5 :

A5 67 17 69 68 65 67 A1 69 68 65 17 A4

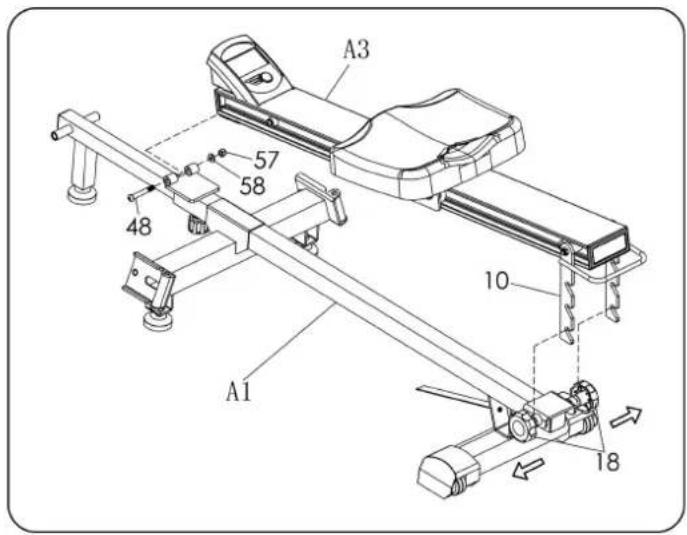

1. Avec la clé Allen (42), la clé multifonctions (43), la vis à tête hexagonale (48) et l'écrou de blocage (57) du patin plat (58), fixer les rails tubulaires (A3) au socle (A1) et les bloquer.

2. Desserrer le bouton sphérique (18) et fixer l'ensemble de la poignée de levage (10) qui se trouve sur le rail tubulaire (A3) au châssis de base (A1) et serrer (18).

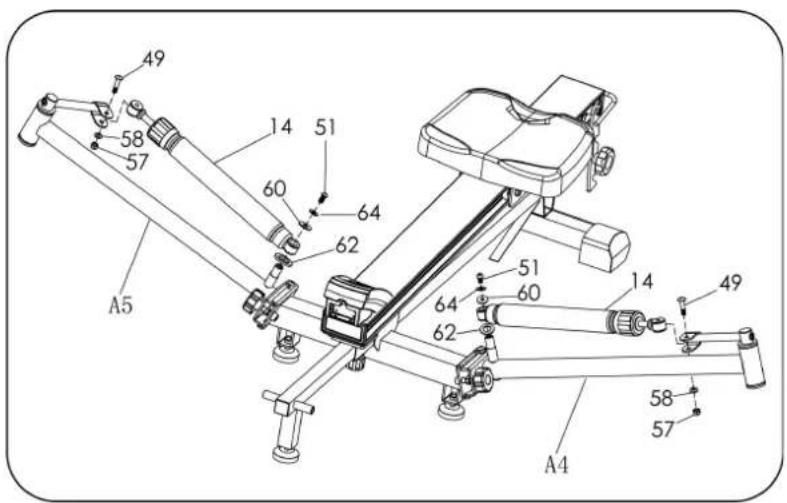

Étape 6 :

49 58 57 14 51 60 64 62 A5 51 60 64 62 14 49 58 57 A4

Utiliser une clé Allen (42), une clé multifonctions (43), une vis à tête hexagonale (49) et un écrou de blocage (57) à patin plat (58); la vis à tête (51), le patin à ressort (64) et la rondelle plate (60-62) pour le montage du cylindre (14) sur le groupe culbuteur gauche (A4) et le groupe culbuteur droit (A5), puis verrouiller.

1. (S)' (assurer (que (la (marque cylindre (14) est orientée vers le haut.

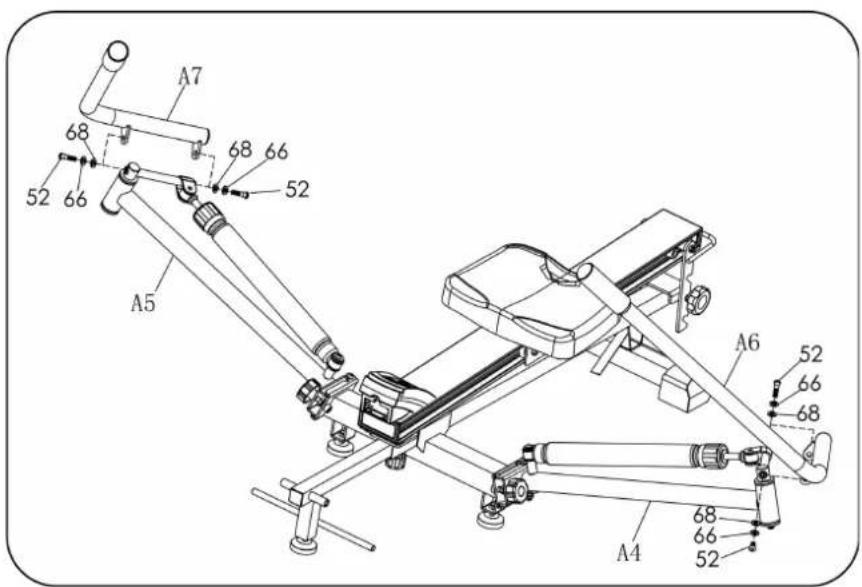

Étape 7 :

A7 68 68 66 52 66 52 A5 A6 52 66 68 68 66 52 A4

1. Utiliser la clé Allen (70) avec les vis hexagonales à tête plate (52) et le tampon plat (68) du patin de ressort (66) (pour installer le groupe culbuteur gauche (A6) dans le raccord gauche (A4); installer le groupe culbuteur droit (A7) dans l'articulation du culbuteur droit (A5) puis verrouiller le tout.

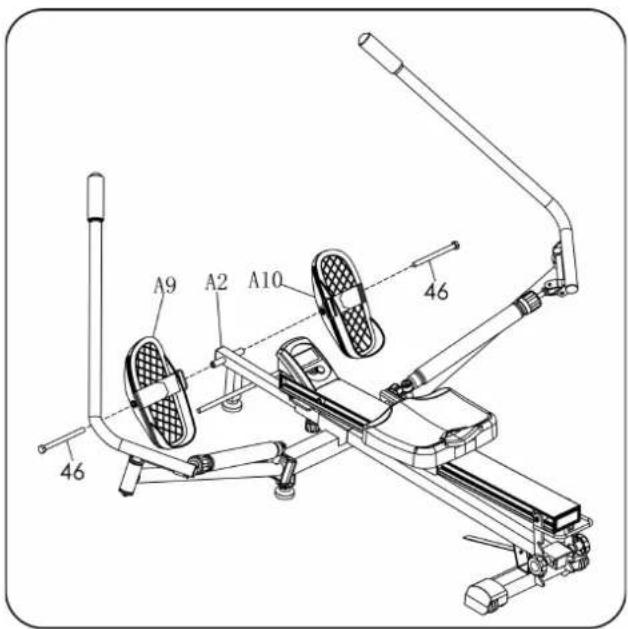

Utiliser la clé multifonctions (43) pour fixer le groupe de pédale gauche (A9) et le groupe de pédale droite (A10) à l'ensemble de réglage (A2) avec une vis à tête hexagonale (46). L'installation est terminée

Étape 8 :

A9 A2 A10 46 46

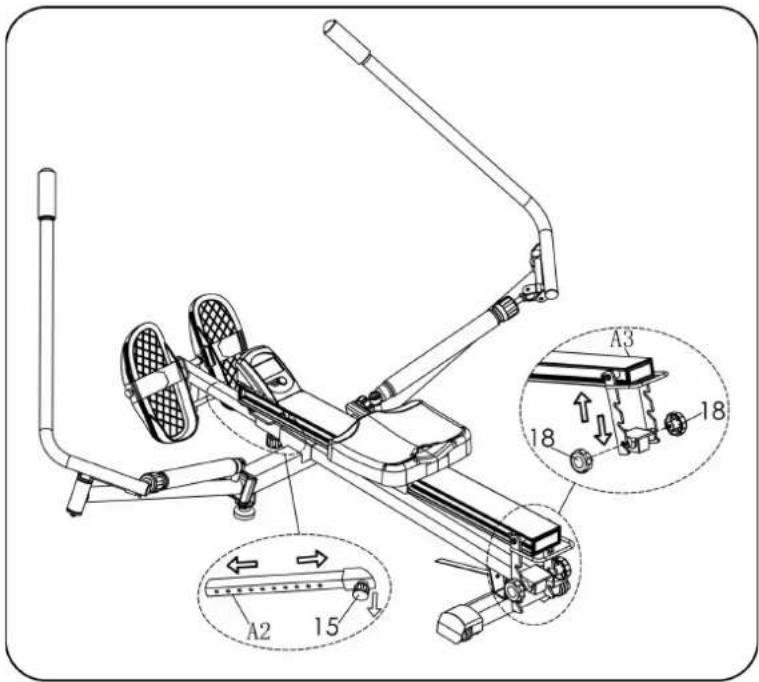

Réglage de l'équipement :

1. Le kit de réglage des pédales (A2) peut être réglé de 1 à 10 à l'avant et à l'arrière en fonction des besoins.

2. Le rail tubulaire (A3) peut être ajusté en hauteur de 1 à 3 rangées en fonction de ses exigences.

Réglage de la résistance :

Plage réglable de la résistance du cylindre : 1\~12

tours, à résistance croissante

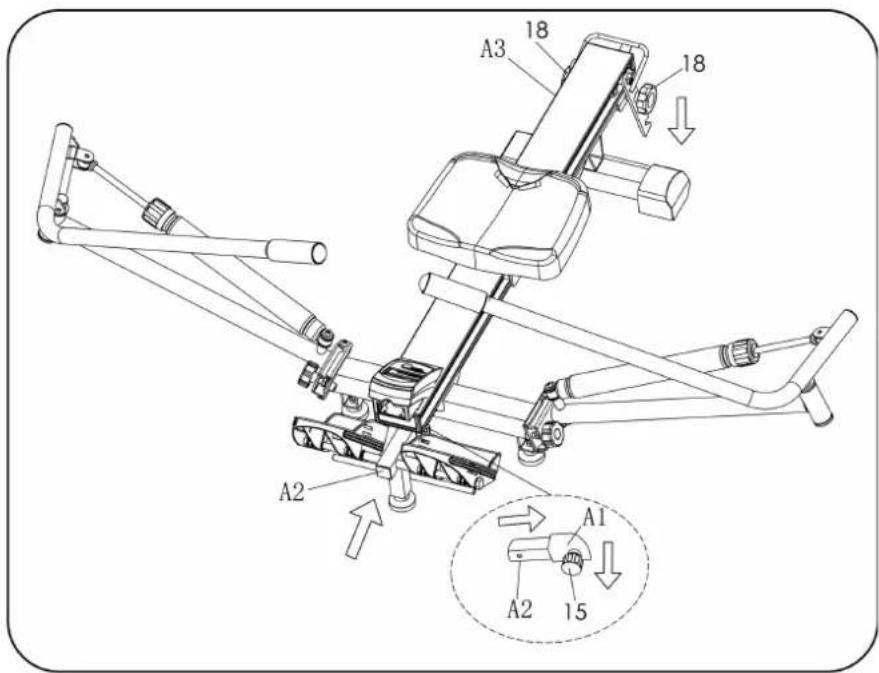

Instructions pour le repliage :

A3 18 18 A2 A1 A2 15

1. Le groupe de réglage de pédale (A2) est replié : desserrer d'abord la goupille de traction (15) du groupe de base (A1), puis tirer vers le bas tout en poussant le groupe de réglage de pédale (A2) dans le sens des flèches.

Lorsque la goupille de blocage peut être insérée dans s l'ensemble de réglage de la pédale (A2), serrer la goupille de blocage (15).

1. Le rail tubulaire (A3) est replié : dévisser d'abord le bouton sphérique (18), puis s abaisser (A3) à la position la plus basse et serrer (18).

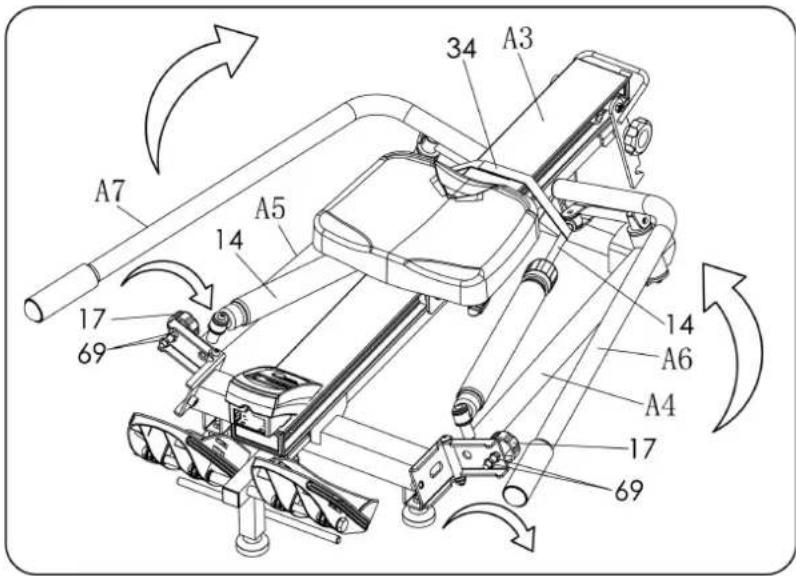

2. Les raccordements de culbuteurs gauche et droit (A4, A5), les culbuteurs gauche et droit (A6, A7) sont repliés :

Utiliser une clé multifonction (43) pour desserrer la vis mince à( tê(te hexagonale (69) et le bouton sphériqu (17), puis plier A4, A5, A6, A7 dans le (sens (indiqu(é) (par (la (fl(è(ch laisser les sangles (34) tendre les cylindres de gauche et de droite (14) et (les (maintenir (fix(é(s (au (rail tubulaire (A3).

A7 14 A5 34 A3 17 69 14 A6 A4 17 69

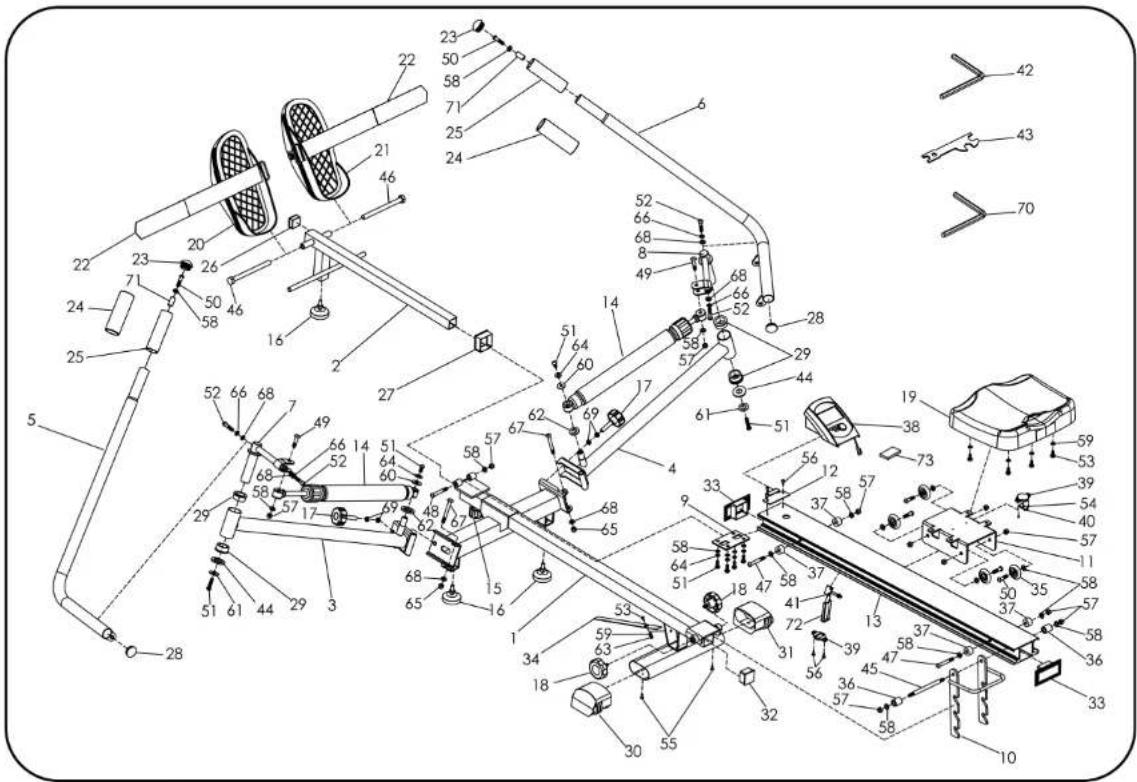

Vue en éclaté des pièces de rechange

- Cette touche permet de sélectionner et de verrouiller une fonction particulière qu'on souhaite utiliser.

BALAYAGE→TEMPS→DISTANCE→COMPTAGE TOTAL → CALORIES → COMPTAGE/MIN → COMPTAGE→BALAYAGE

- Appuyer et maintenir enfoncé pendant 3 secondes pour remettre la valeur à zéro (excepté le COMPTAGE TOTAL).

AUTO ON/OFF

• Le système se met automatiquement en état de veille quand le capteur ne reçoit aucune entrée de signal et qu'aucune touche n'est pressée pendant environ 4 minutes.
• Le système s'allume quand la touche MODE est relâchée ou qu'une entrée de signal est capté par le capteur, alors que le système est en mode veille.

FONCTION :

1. TEMPS : La durée totale de fonctionnement s'affiche au démarrage de l'exercice.
2. DISTANCE : La distance en cours s'affiche au démarrage de l'exercice.
3. COMPTAGE TOTAL : Le comptage de chaque séance d'entraînement sera cumulatif et affiché au début de l'exercice.
4. CALORIE : Les calories brûlées s'affichent en début de séance.
5. (COUNT/MIN) [COMPTAGE/MIN] : Le comptage en t/min s'affiche au démarrage de l'exercice.
6. COMPTAGE : Les comptages en cours s'affichent au démarrage de l'exercice.
7. BALAYAGE : Affiche automatiquement les changements selon le schéma à la suite toutes les 6 secondes.
8. TEMPS→DISTANCE→COMPTAGE TOTAL→CALORIES→COMPTAGE/MIN→COMPTAGE

SPÉCIFICATIONS

FONCTION	SCAN	6 S
	TIME [TEMPS]	0:00 99:59 (M :S)
	DISTANCE	0.00~99.99KM (ML)
	COUNT	0~9 999
	TOTAL COUNT	0~9 999
	CAL	0~999,9 Kcal
	RPM [T/M1N]	0~9999 (COUNT/M1N)
BATTERY [BATTERIE]		TATLLE AA ou UM-3 *2
Température de fonctionnement		0~40 °C (32 °F-104 °F)
Température de stockage		-10~60 °C (14 °F-168 °
