MODE D'EMPLOI SRX-40 S Toorx

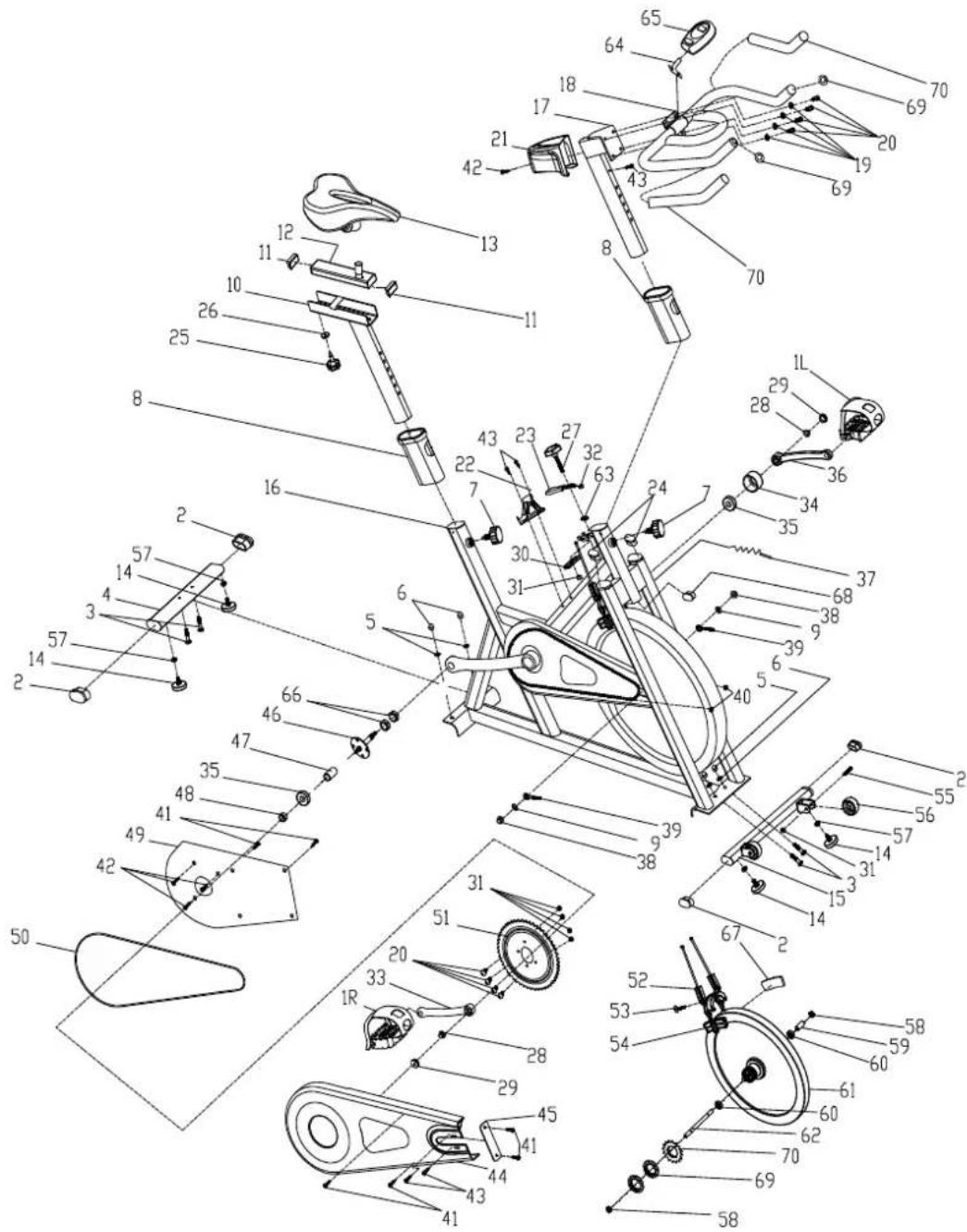

A. Avant l'assemblage, assurez-vous d'avoir suffisamment d'espace autour du produit. B. Utiliser les outils pour l'assemblage. C. Avant l'assemblage, veuillez vérifier si toutes les pièces nécessaires sont disponibles (au-dessus de cette feuille d'instructions, vous trouverez une vue éclatée avec toutes les pièces individuelles (marquées de numéros) dont ce produit se compose.

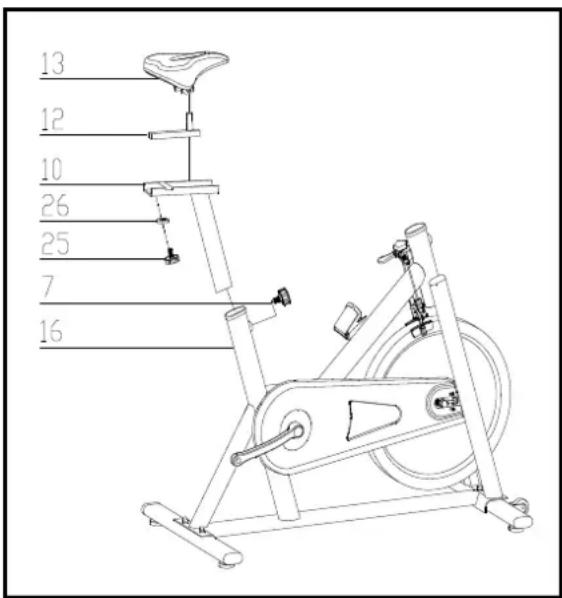

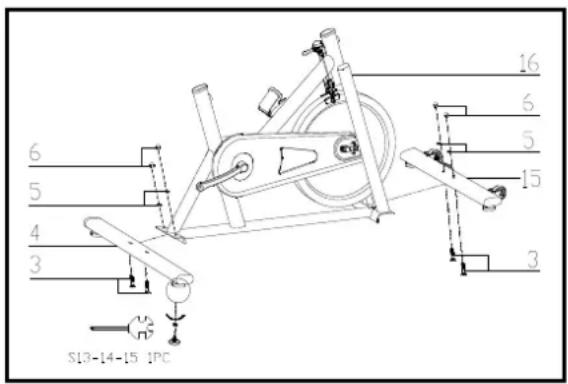

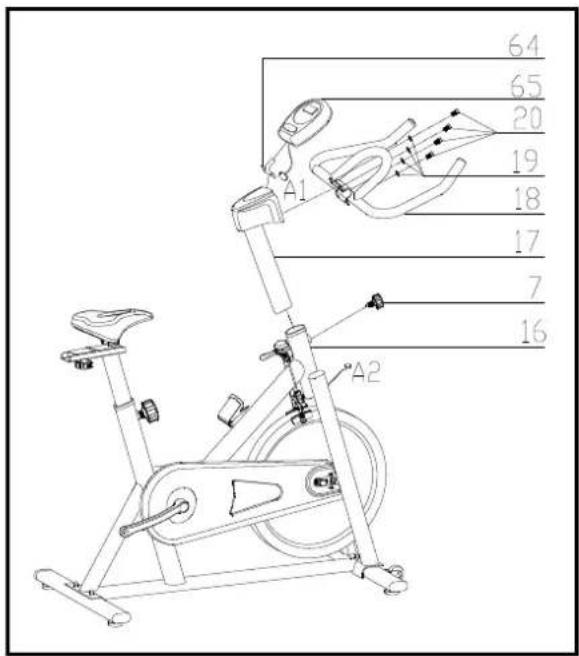

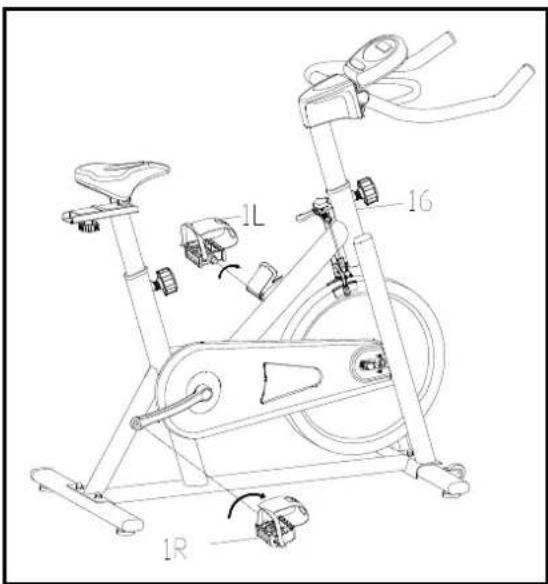

FIG.2 FIG.2: Faites glisser le support de siège (12) dans le support de siège vertical (10) et, à la position désirée, alignez les trous et fixez en place avec le bouton de blocage (25) et la rondelle plate (26). Fixez maintenant le siège (13) au support de siège (12) comme indiqué. Insérez le support de siè ge vertical (10) dans le cadre principal (16) et alignez les trous. Fixez la selle en position avec le bouton de réglage (7). La hauteur correcte du siège peut être ajusté e une fois le v é lo entiè rement assemblé. FIG.1: Fixez le stabilisateur avant (p.15) au cadre principal (p.16) à l'aide de deux jeux de rondelles plates Ø8 (p.5), d'écrous bombés M8 (p.6) et de boulon de carrosserie M8*42 (3). Fixez le stabilisateur arrière (p.4) au cadre principal (p.16) à l'aide de deux jeux de rondelles plates Ø8 (p.5), d'é crous bombés M8 (p.6) et de boulon de carrosserie M8*42 (3).6 FIG.3 FIG.4 FIG.4: Les pédales (1L et 1R) sont marquées « L » et « R » – gauche et droite. Connectez-les à leur jeu de manivelles approprié. Le pédalier droit se trouve sur le côté droit du vélo quand on est sur la selle. Notez que la pédale droite est filetée dans le sens des aiguilles d’une montre et la pédale gauche dans le sens contraire. FIG.3: Glissez le montant du guidon (p. 17) dans le boîtier du montant du guidon sur le cadre principal. Vous devrez desserrer la section moletée du bouton de réglage à ressort (p.7) et tirer le bouton vers l'arrière, puis sélectionner et aligner les trous pour la hauteur souhaitée. Relâchez le bouton et resserrez la partie moletée. Retirez les boulons et la rondelle ressort du Montant du guidon (p.17), puis fixez le guidon (p.18) avec 4 pièces Ø8 la rondelle ressort (p.19) et le boulon M8*15 (p.20).
