LinkZone MW45A - Climatiseur TCL - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil LinkZone MW45A TCL au format PDF.
| Type de produit | Routeur portable 4G |
| Marque | TCL |
| Modèle | LinkZone MW45A |
| Alimentation | Batterie rechargeable lithium-ion, charge via USB (max. 4 h sur ordinateur, 3 h sur secteur) |
| Connectivité | 4G LTE, Wi-Fi 802.11 b/g/n 2,4 GHz, WPS |
| Fonctions principales | Partage de connexion 4G, point d'accès Wi-Fi, gestion via application TCL Connect, mode économie d'énergie |
| Indicateurs LED | Réseau, Wi-Fi, SMS, batterie (différentes couleurs et clignotements) |
| Configuration | Via interface web (192.168.1.1) ou application mobile |
| Sécurité Wi-Fi | WPA/WPA2, clé préconfigurée sur l'étiquette |
| Entretien et nettoyage | Nettoyer avec un chiffon sec, éviter l'humidité et les températures extrêmes |
| Sécurité | Éteindre dans les avions, hôpitaux et zones sensibles ; respecter les limites DAS (1,60 W/kg au corps) |
| Pièces détachées et réparabilité | Batterie amovible ; ne pas démonter, contacter un service agréé |
| Température d'utilisation | 0 °C à 45 °C |
| Humidité d'utilisation | 10 % à 90 % |
| Informations générales | Fabriqué par TCL Communication Ltd., conforme à la directive 2014/53/EU ; garantie 12 mois |
FOIRE AUX QUESTIONS - LinkZone MW45A TCL
Questions des utilisateurs sur LinkZone MW45A TCL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Climatiseur au format PDF gratuitement ! Retrouvez votre notice LinkZone MW45A - TCL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LinkZone MW45A de la marque TCL.
MODE D'EMPLOI LinkZone MW45A TCL
Guide d'utilisation rapide
Précautions d'emploi
Avant d'utiliser cet appareil, lisez ce chapitre avec attention. Le fabricant ne pourra être tenu responsable des conséquences résultant d'une utilisation impropre de cet appareil et/ ou non conforme aux instructions contenues dans le manuel.
 | N'allumez pas votre appareil lorsque son utilisation est interdite ou lorsque l'appareil risque de provoquer des interférences ou de représenter un danger. |
 | Respectez les règles ou la réglementation des hôpitaux et des centres de soins de santé. Près d'un équipement médical, éteignez votre appareil. |
 | Dans un avion, éteignez votre appareil. L'appareil peut provoquer des interférences avec les signaux de commande des avions. |
 | Près des équipements électroniques de haute précision, éteignez votre appareil. L'appareil risquerait d'affecter les performances de ces appareils. |
 | Ne tentez pas de démonter l'appareil ni ses accessoires. Seul le personnel qualifié est autorisé à intervenir ou à réparer l'appareil. |
 | Ne placez pas votre appareil ni ses accessoires dans des conteneurs émettant un puissant champ électromagnétique. |
 | Ne placez pas de supports de stockage magnétiques près de votre appareil. Les radiations de l'appareil risqueraient d'effacer les informations qu'ils contiennent. |
  | Ne soumettez pas votre appareil à de hautes température et ne l'utilisez pas dans un endroit contenant du gaz inflammable, comme une station service.Conservez votre appareil et ses accessoires à l'abri des enfants. Ne laissez pas les enfants utiliser votre appareil sans surveillance. |
 | Pour éviter tout risque d'explosion, n'utilisez que des batteries et des chargeurs homologués. |
 | Lorsque vous utilisez l'appareil, respectez la législation ou la réglementation en vigueur. Lorsque vous utilisez votre appareil, respectez la vie privée et les droits légaux d'autrui. |
Il est recommandé d'utiliser uniquement cet appareil dans un environnement où la température est comprise entre 0°C et 45°C et le taux d'humidité entre 10 % et 90 %.
Présentation
LinkZone est un routeur portable sans fil qui permet de partager facilement une connexion 4G avec n'importe quel appareil à Wi-Fi intégrée.
Contenu de l'emballage
 LinkZone Câble USB Guide d’utilisation rapide |  |  |
 ouChargeur* |  | |
| * Le type de chargeur varie en fonction du pays d’importation. | ||
Application

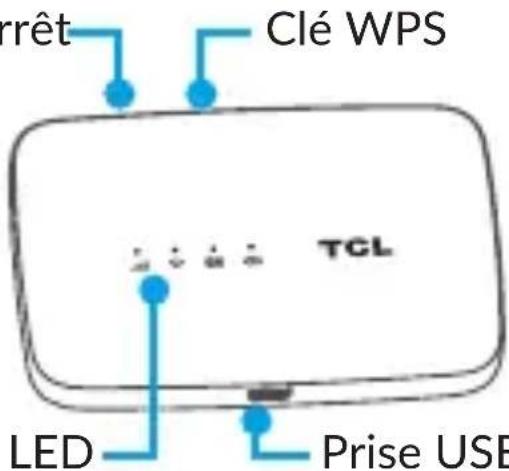

Description de votre appareil
Touche Marche-Arrêt
Clé WPS
Voyants LED
Prise USB
Description de l'appareil
| Élément | Description |
| Touche Marche-ArrêtClé WPS | Maintenez la touche Marche-Arrêt enfoncée pendant 3 secondes pour allumer ou éteindre l'appareil.Maintenez la touche WPS enfoncée pendant 3 secondes pour activer la fonction WPS. Une fois activée, le voyant LED Wi-Fi clignote à une reprise toutes les deux secondes. Si la connexion au réseau n'est pas établie au bout de 2 minutes, le mode WPS est automatiquement désactivé. |
| Mise en charge / Port USB | Utilisez la prise USB pour recharger l'appareil et le connecter au module client via le câble USB. |
| Réinitialisation | Maintenez simultanément les touches Marche-Arrêt et WPS enfoncées pendant 6 secondes. Tous les voyants LED clignotent 4 fois en bleu pour indiquer que les réglages par défaut de l'appareil ont été restaurés. |
| Redémarrage | Maintenez la touche Marche-Arrêt enfoncée pendant 10 secondes pour redémarrez l'appareil. |
| Mode économie énergie | Si aucune touche n'est activée pendant 30 secondes, tous les voyants LED s'éteignent automatiquement. Appuyez sur n'importe quelle touche, rechargez l'appareil ou connectez-le à l'appareil pour rallumer les voyants LED. |
| Si aucune connexion n'a été établie avec le Wi-Fi pendant un délai de 10 minutes, la commutation au réseau cesse immédiatement. Appuyez sur n'importe quelle touche ou accédez à l'appareil pour réactiver le Wi-Fi. | |
| Si aucune connexion n'a été établie avec le Wi-Fi pendant un délai de 30 minutes, la fonction PA Wi-Fi est automatiquement désactivée. Appuyez sur n'importe quelle touche pour réactiver le point d'accès Wi-Fi. |
Voyants LED
Si le point d'accès est sous tension, les icônes suivantes s'allument. Pour obtenir une description de ces icônes, reportez-vous au tableau ci-dessous:
| Indicateur de réseau | Bleu fixe Inscription au réseau et connexion. |
| Bleu clignotant Réseau déconnecté. | |
| Rouge fixe Aucun réseau, aucune carte SIM ou erreur de la carte SIM, service limité ou absent. | |
| Voyant Wi-Fi | Bleu fixe Wi-Fi actif. |
| Voyants SMS | Bleu fixe Nouveau message. |
| Bleu clignotant Boîte de réception des messages saturée. | |
| Indicateur de batterie | Clignotement bleu lent Fonctionnement normal. |
| Clignotement bleu rapide Mise en charge de la batterie et branchement au secteur. | |
| Bleu fixe Batterie complètement chargée et branchement au secteur. | |
| Rouge clignotant Autonomie de la batterie inférieure à 10 %. |
Allumer votre appareil
Étape 1 : retirez le cache arrière
Remarque: l'emplacement se trouve dans le coin inférieur droit de votre appareil.

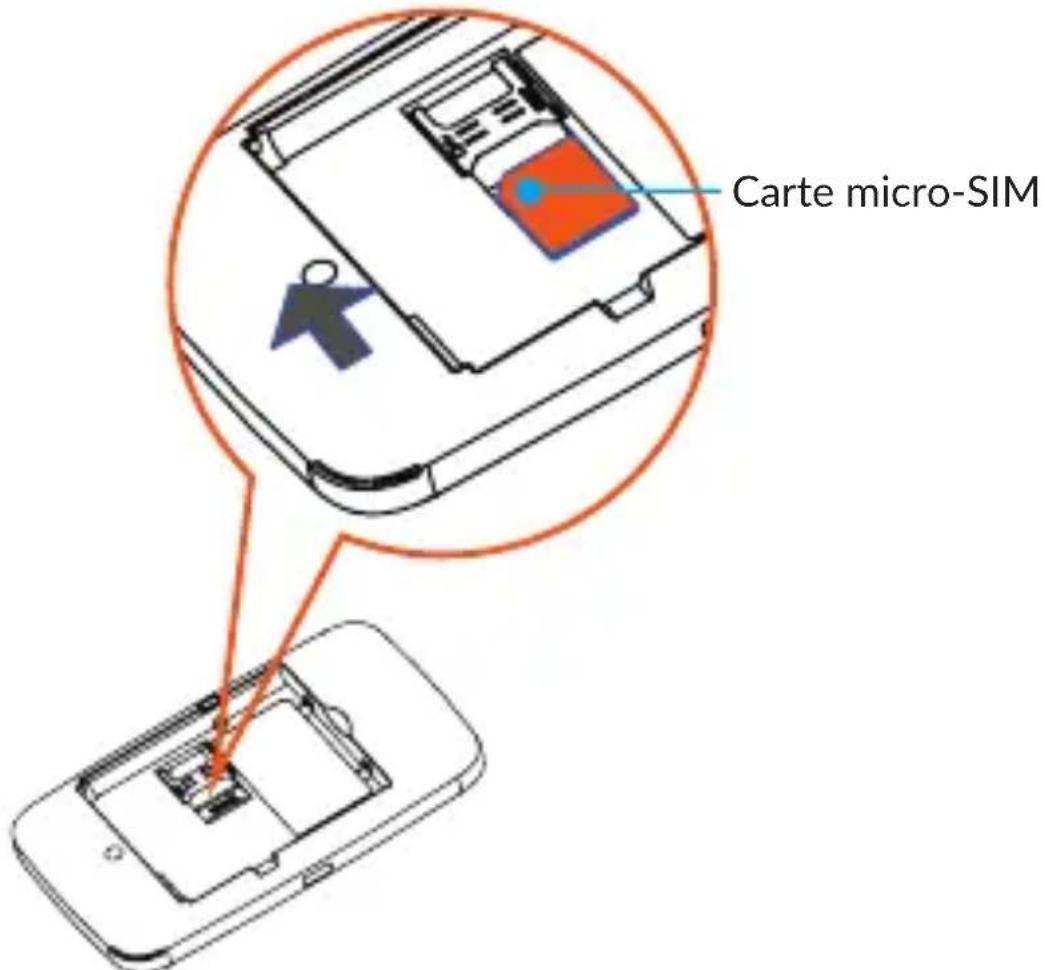

Étape 2 : Carte SIM

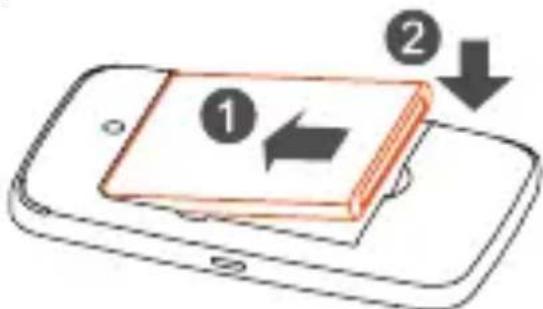

Étape 3 : mettez en place la batterie

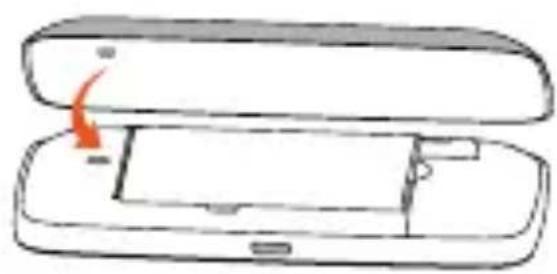

Étape 4 : refermez le cache arrière
Orientez le cache arrière afin d'insérer le repère dans la marque (voir l'illustration ci-dessous)
Étape 5 : mettez l'appareil sous tension
Maintenez la touche Marche-Arrêt enfoncée jusqu'à ce que tous les voyants LED s'allument en bleu.
Connexion en mode Wi-Fi
Le nom du Wi-Fi (SSID) et la clé du Wi-Fi sont situés sur l'étiquette au dos du cache arrière. Vous pouvez le trouver également sur l'étiquette placée sous la batterie.
Étape 1 : Utilisez le gestionnaire Wi-Fi de l'appareil Wi-Fi embarqué pour sélectionner le nom de réseau (SSID).
- Depuis un ordinateur Windows : Cliquez à l'aide du bouton droit de la souris sur Connexion réseau sans fil dans la barre des tâches, puis sélectionnez : Afficher les réseaux disponibles, et sélectionnez le nom de réseau SSID dans la liste des réseaux disponibles.
- Depuis un ordinateur Mac : Sélectionnez Préférences système -> Réseau -> Airport. Cliquez sur Avancé pour sélectionner le nom de réseau SSID dans la liste des réseaux disponibles.
- Depuis un appareil iOS : Paramètres -> Wi-Fi, et sélectionnez SSID parmi les réseaux disponibles.
- Depuis un appareil Android : Paramètres -> Commandes sans fil -> Paramètres Wi-Fi, et sélectionnez SSID parmi les réseaux disponibles.
Étape 2 : À l'invite vous demandant une clé de sécurité, saisissez la clé Wi-Fi.
Configuration rapide de votre appareil
Site Web
Ouvrez votre navigateur, puis saisissez l'adresse http://192.168.1.1 pour accéder à la page de connexion.
Le mot de passe peut être trouvé sur l'étiquette à l'intérieur de votre LinkZone.
Connectez-vous et cliquez sur « Paramètres » pour configurer les paramètres de base.
Mot de passe Admin :
- Mot de passe de connexion : définissez le mot de passe de connexion.
Paramètres Wi-Fi :
• SSID: définissez le nom de cet appareil.
- Sécurité: configurez le mode de sécurité pour la connexion Wi-Fi.
Modifier le mot de passe de connexion
Accédez à la page de configuration du Web : http://192.168.1.1.
Cliquez sur Paramètres, sélectionnez Paramètres de connexion, suivez les étapes pour modifier le mot de passe de connexion, et cliquez sur Enregistrer.
Modifier le SSID (nom du réseau) et le mot de passe Wi-Fi
Accédez à la page de configuration du Web : http://192.168.1.1.
Cliquez sur Paramètres, sélectionnez Paramètres de connexion, suivez les étapes pour modifier le SSID ou le mot de passe Wi-Fi, et cliquez sur Enregistrer.
Contrôlez votre LinkZone à l'aide de l'application TCL Connect
Vous pouvez également utiliser l'application TCL Connect pour commander votre LinkZone.
-
Téléchargez l'application TCL Connect sur Google Play (sous Android 5.0 et plus) ou App Store (sous iOS11.0 et plus) ; ou scannez le code QR pour télécharger l'application.
-
Suivez les instructions à l'écran pour installer l'application sur votre téléphone.
-
Appairez votre téléphone avec l'application et utilisez-le pour commander votre LinkZone.
Mise en charge de votre appareil
Il existe deux méthodes pour recharger l'appareil.
Mise en charge secteur :
Branchez le câble USB au chargeur et à l'appareil pour commencer la mise en charge.
Lorsque l'appareil est complètement déchargé, il faut compter un maximum de 3 heures.
Chargeur USB :
Vous pouvez également recharger l'appareil en le connectant à un ordinateur à l'aide du câble USB.
Lorsque l'appareil est complètement déchargé, il faut compter un maximum de 4 heures.
Remarque : afin de protéger la batterie, rechargez l'appareil dès que le voyant de la batterie est clignote en rouge.
Certification
Ondes électromagnétiques
La preuve de la conformité aux directives internationales (ICNIRP) ou à la directive européenne 2014/53/EU (RED) est une condition préalable à la mise sur le marché de tout modèle de modem. La protection de la santé et de la sécurité de l'utilisateur, ainsi que de
toute autre personne, constitue un aspect essentiel de ces exigences internationales et de la directive européenne.
CET APPAREIL EST CONFORME AUX DIRECTIVES INTERNATIONALES EN MATIÈRE D'EXPOSITION AUX ONDES RADIOÉLECTRIQUES
Cet appareil est un émetteur/récepteur radio. Il est conçu afin de ne pas dépasser les limites d'exposition aux ondes radioélectriques (champs électromagnétiques de radiofréquences) recommandées par les directives internationales. Ces directives ont été définies par un organisme scientifique indépendant (ICNIRP) et présentent une marge de sécurité importante destinée à assurer la sécurité de toutes les personnes, quel que soit leur âge ou leur état de santé.
Les directives d'exposition aux ondes radioélectriques utilisent une unité de mesure appelée Débit d'Absorption Spécifique ou « DAS ». La limite de DAS appliquée aux appareils mobiles est de 2,0 W/kg.
Les tests de DAS sont réalisés en se basant sur des positions d'utilisation standard alors que l'appareil émet au niveau de puissance le plus élevé dans toutes les bandes de fréquences testées. Conformément aux directives ICNIRP pour ce modèle, les valeurs de DAS les plus élevées sont les suivantes :
| DAS maximum pour ce modèle et conditions du test. | ||
| DAS au corps (5 mm) | UMTS 2100 + Wi-Fi 2.4G 1,60 W/kg | |
En cours d'utilisation, les valeurs de DAS de cet appareil sont généralement bien inférieures aux valeurs indiquées ci-dessus. Ceci s'explique par le fait que, à des fins d'efficacité du système et pour réduire les interférences sur le réseau, la puissance de fonctionnement de votre appareil mobile décroit automatiquement lorsque l'appel ne nécessite pas une pleine puissance. Plus la puissance de l'appareil est faible, plus la valeur de DAS l'est également.
La mesure du DAS lorsque l'appareil est porté à même le corps a été réalisée à une distance de séparation de 5 mm. Afin de respecter les directives d'exposition aux radiofréquences alors que l'appareil est
utilisé et porté contre le corps, celui-ci doit se trouver au minimum à cette distance du corps. Si vous n'utilisez pas un accessoire agréé, assurez-vous que le produit que vous utilisez ne comporte pas de métal et qu'il permet de maintenir la distance indiquée entre le téléphone et le corps.
L'Organisation mondiale de la santé estime qu'en l'état actuel des connaissances scientifiques, l'utilisation d'appareils mobiles ne nécessite aucune précaution particulière. Si vous souhaitez limiter votre exposition, l'OMS vous recommande de réduire votre utilisation de l'appareil ou d'éloigner l'appareil de la tête et du corps.
Pour plus d'informations, vous pouvez accéder au site tcl.com.
Des informations complémentaires sur les champs électromagnétiques et la santé publique sont disponibles à l'adresse internet suivante : http://www.who.int/peh-emf.
Cet appareil est équipé d'une antenne intégrée. Pour un fonctionnement optimal, vous devez éviter de la toucher ou de l'endommager.
Licences
Le logo Wi-Fi est une marque de certification de la Wi-Fi Alliance.
Nous soulignons par la présente que la garantie de l'utilisateur final pour violation des DPI est limitée exclusivement à l'UE/EEE/Suisse.
Dans le cas où le produit est exporté, ou utilisé par un utilisateur final hors de la zone de l'UE/EEE/Suisse; toute responsabilité, garantie ou indemnisation de la part du fabricant ou de ses fournisseurs concernant le produit cesse de prendre effet (y compris les indemnisations pour violation de propriétés intellectuelles).
Informations générales
Adresse internet : tcl.com
N° Hot Line : consultez la brochure « SERVICES » ou notre site Web.
Fabricant : TCL Communication Ltd.
Cet équipement radio fonctionne dans les bandes de fréquence et aux puissances maximales suivantes :
UMTS B1 (2100): 21,5 dBm
UMTS B8 (900): 22 dBm
LTE FDD B1/20/28 (2100/800/700): 22 dBm
LTE FDD B3/7 (1800/2600): 21 dBm
LTE FDD B8 (900): 22,3 dBm
802.11 b/g/n 2.4GHz band: 10,23 dBm
Par la présente, TCL Communication Ltd. déclare que l'équipement radio de type TCL MW45AD est conforme à la Directive 2014/53/EU.
La déclaration complète de conformité européenne est disponible à l'adresse suivante : https://www.tcl.com/global/en/EC_DOC
La description des accessoires et composants, y compris le logiciel, qui permet à cet équipement radio de fonctionner comme prévu, se trouve dans la déclaration complète de conformité européenne, disponible à l'adresse suivante : https://www.tcl.com/global/en/EC_DOC
Garantie
L'appareil est garanti contre toute différence par rapport aux caractéristiques techniques pendant une période de douze (12) mois à compter de la date indiquée sur votre facture d'origine.
Conformément aux conditions de la présente garantie, vous devez immédiatement informer votre fournisseur en cas de défaut de conformité de cet appareil, et en présenter une preuve d'achat.
Le fournisseur ou le centre de réparation peut décider de remplacer ou de réparer cet appareil, le cas échéant.
Sauf dispositions statutaires contraires, l'appareil réparé ou remplacé est garanti UN (1) mois.
(1) La durée de cette garantie légale peut varier dans votre pays.
Cette garantie ne s'applique pas aux dommages ni aux défauts de cet appareil dus :
1) au non-respect des instructions d'utilisation ou d'installation ;
2) à la non-conformité aux normes techniques et de sécurité en vigueur dans la zone géographique d'utilisation de cette appareil ;
3) à une maintenance inappropriée des sources d'énergie et de l'installation électrique générale ;
4) à des accidents ou des conséquences de vol du véhicule dans lequel cet appareil est transporté, à des actes de vandalisme, à la foudre, à un incendie, à l'humidité, à des infiltrations de liquides, à une météo difficile ;
5) à la connexion ou à l'intégration à cet appareil de tout équipement non fourni ou non recommandé par le fabricant ;
6) à toute intervention, modification ou réparation réalisée par des personnes non agréées par le fabricant, le fournisseur ou le centre de maintenance agréé ;
7) à l'utilisation de cet appareil à des fins autres que celles pour lesquelles il a été conçu ;
8) à des dysfonctionnements provoqués par des causes externes (par ex., interférences radio provenant d'autres équipements, variations de tension électrique);
9) à des connexions défectueuses dues à une transmission radio non satisfaisante ou à l'absence de couverture relais radio.
La garantie de cet appareil est également annulée si les marquages ou les numéros de série de ce dernier ont été retirés ou altérés.
Cet appareil est également garanti contre les défauts cachés (défauts inhérents à la conception, la fabrication, etc.).
Il n'existe aucune autre garantie expresse, explicite ou implicite, de quelque nature que ce soit, autre que la présente garantie limitée imprimée.
En aucun cas le fabricant ne sera tenu responsable des dommages directs ou indirects de quelque nature que ce soit, y compris, sans s'y
limiter, la perte d'exploitation, la perte commerciale, dans la mesure où ces dommages peuvent être rejetés par la loi. Dans certains pays ou états, l'exclusion ou la limitation des dommages directs et indirects, ou la limitation de la durée des garanties implicites n'est pas autorisée, par conséquent, lesdites limitations et exclusions susmentionnées pourraient ne pas s'appliquer à vous.
TCL
