MODE D'EMPLOI MTK2230P AMANA

Trousse de garnitures modèles MTK1627P*, MTK1630P*, MTK2227P*, MTK2230P*

Homologué UL pour une utilisation au-dessus d'un four électrique ou au gaz encastré de 30 po (76,2 cm) de large maximum

Outils et pièces....9

Exigences d'emplacement....9

Dimensions requises des ouvertures à découper ..... 9

Dimensions du cadre de la trousse de garniture.....10

Spécifications électriques....10

Préparation du four à micro-ondes .....11

Préparation de l'ouverture d'encastrement....11

Installation du four à micro-ondes....12

Installation du cadre de la trousse de garniture......13

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

DANGER

AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

INSTRUCTIONS D'INSTALLATION

Outils et pièces

Outils nécessaires

Rassembler les outils et pièces nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste suivante.

■ Ruban à mesurer

Perceuse

Crayon

■ Foret de 7/64 po

■ Tournevis à tête cruciforme

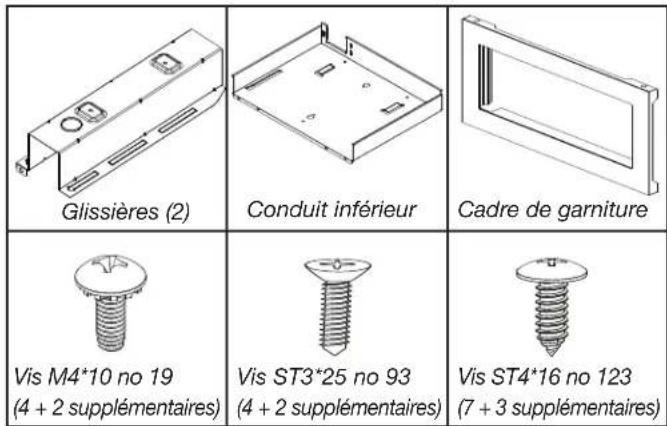

Pièces fournies (non illustrées à l'échelle)

Exigences d'emplacement

Le four à micro-ondes peut être installé par-dessus un four encastré. Si l'on installe le four à micro-ondes par-dessus un four encastré, s'assurer qu'il existe un dégagement minimal de 3 ^15/16 po (10 cm) entre le sommet de l'ouverture d'encastrement du four inférieur et le plancher de l'ouverture d'encastrement du four à micro-ondes.

Le four à micro-ondes peut aussi être installé seul dans une armoire (sans four encastré en dessous). Pour faciliter l'utilisation de l'appareil, une distance minimale de 36 ^1/16 po (91,6 cm) est recommandée entre le plancher et le plancher de l'ouverture d'encastrement.

S'assurer que les armoires environnantes peuvent s'ouvrir et se fermer librement. Laisser un dégagement d'au moins 2 po (5,1 cm) sous le plancher de l'ouverture d'encastrement (3 ^15 / _16 po [10 cm] pour une installation au-dessus d'un four encastré) et un dégagement d'au moins 2 po (5,1 cm) au-dessus de l'ouverture d'encastrement.

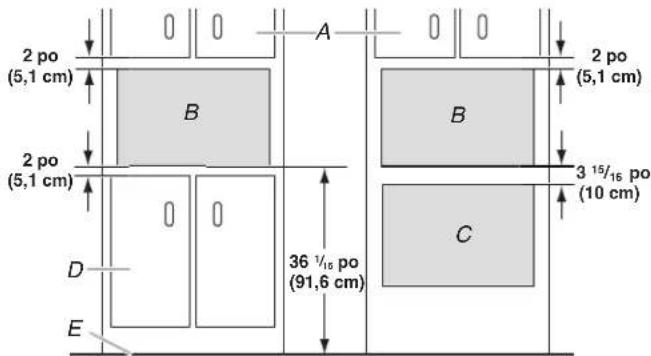

2 po (5,1 cm) 2 po (5,1 cm) B 3 1/16 po (91,6 cm) 36 1/16 po (10 cm) A B C D E

A. Armoire supérieure

B. Ouverture d'encastrement du four à micro-ondes

C. Ouverture d'encastrement inférieure

D. Armoires inférieures

E. Plancher

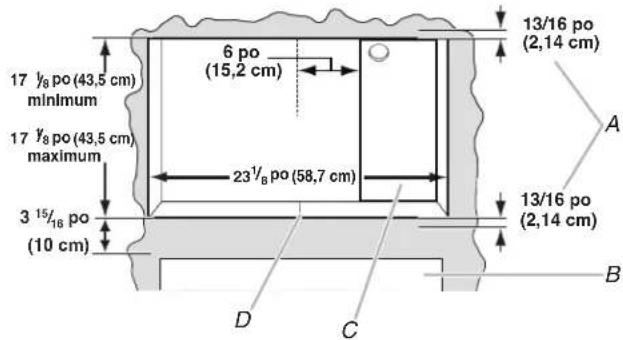

Dimensions requises des ouvertures à découper - 1.6 pi ^3 .

Pour connaître les distances minimales de profondeur, consulter le tableau

17 y8 po (43,5 cm) minimum 17 y8 po (43,5 cm) maximum 3 15/16 po (10 cm) 6 po (15,2 cm) 231/8 po (58,7 cm) 13/16 po (2,14 cm) A 13/16 po (2,14 cm) B D C

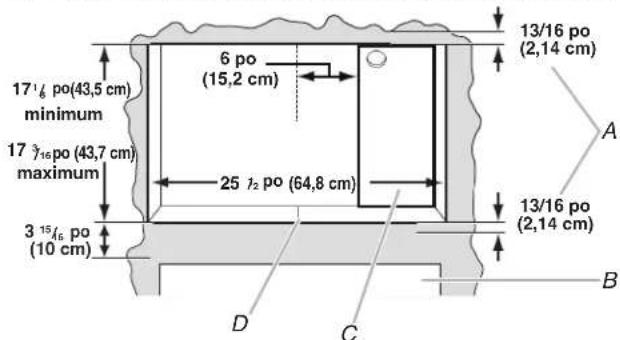

Dimensions requises des ouvertures à découper - 2.2 pi ^3 .

Pour connaître les distances minimales de profondeur, consulter le tableau

17 1/6 po(43,5 cm) minimum 17 1/16 po (43,7 cm) maximum 3 1/5 1/6 po (10 cm) 6 po (15,2 cm) 25 1/2 po (64,8 cm) 13/16 po (2,14 cm) A 13/16 po (2,14 cm) B D C

A. Dépassement du cadre de la trousse de garniture
B. Ouverture pour le four inférieur
C. Zone recommandée pour l'emplacement de la prise de courant (pas moins de 6 po [15,2 cm] à la droite de l'axe central de l'ouverture d'encastrement)
D. Axe central de l'ouverture d'encastrement

1,6 pi³

Emplacement de la prise de courant	Profondeur minimale
Dans la zone recommandée	20 po (50,8 cm) avec prise en affleurement;23 po (58,4 cm) avec prise qui n'est pas en affleurement
Hors de la zone recommandée	23 po (58,4 cm) avec prise en affleurement;26 po (66,0 cm) avec prise qui n'est pas en affleurement

2,2 pi ^3

Emplacement de la prise de courant	Profondeur minimale
Dans la zone recommandée	22 3/4 po (57,8 cm) avec prise en affleurement;26 3/4 po (67,9 cm) avec prise qui n'est pas en affleurement
Hors de la zone recommandée	26 3/4 po (67,9 cm) avec prise en affleurement;30 3/4 po (78,1 cm) avec prise qui n'est pas en affleurement

REMARQUES :

■ Les critères de profondeur dépendent des dimensions de la prise de courant et de son emplacement (selon qu'elle se trouve ou non dans la zone recommandée). Voir l'illustration et le tableau ci-dessus.
La dimension de la hauteur est essentielle : 17 po (43,5 cm) minimum, 17 ^3/16 (43,7 cm) maximum.
■ La mesure de la largeur a une tolérance de ±1/16 po (2 mm).
La dimension minimale de ^50_16 po (10 cm) correspond à la distance du plafond de l'ouverture d'encastrement du four inférieur au plancher de l'ouverture d'encastrement du four à micro-ondes.
■ Le cadre de la trousse de garniture dépasse de 13/16 po (2,14 cm) au-dessus et au-dessous de l'ouverture d'encastrement.

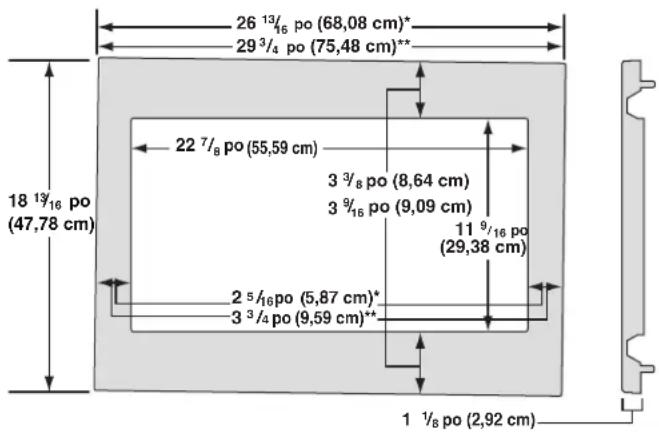

Dimensions du cadre de la trousse de garniture - 1.6 pi ^3 .

26 13/16 po (68,08 cm)* 29 3/4 po (75,48 cm)** 22 7/8 po (55,59 cm) 3 3/8 po (8,64 cm) 3 9/16 po (9,09 cm) 11 9/16 po (29,38 cm) 18 13/16 po (47,78 cm) 2 5/16po (5,87 cm)* 3 3/4 po (9,59 cm)** 1 1/8 po (2,92 cm)

*Trousse de garnitures de 27 po (68,6 cm)
**Trousse de garnitures de 30 po (76,2 cm)

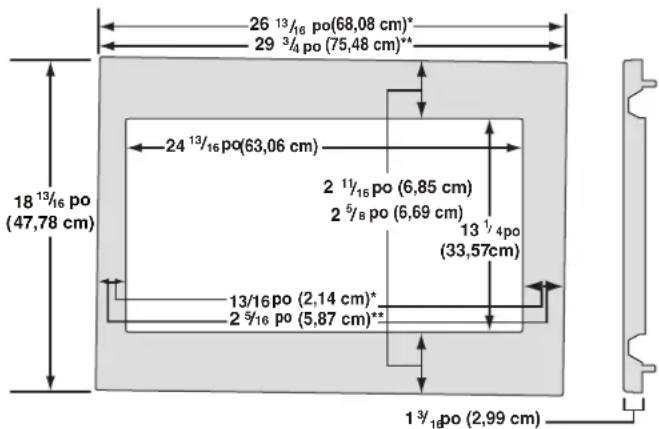

Dimensions du cadre de la trousse de garniture - 2.2 p ^2 .

26 13/16 po(68,08 cm)* 29 3/4 po (75,48 cm)** 24 13/16 po(63,06 cm) 2 11/16 po (6,85 cm) 2 5/8 po (6,69 cm) 13 1/4 po (33,57cm) 18 13/16 po (47,78 cm) 13/16 po (2,14 cm)* 2 5/16 po (5,87 cm)** 1 3/16 po (2,99 cm)

*Trousse de garnitures de 27 po (68,6 cm)
**Trousse de garnitures de 30 po (76,2 cm)

Spécifications électriques

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

Observer les dispositions de tous les codes et règlements en vigueur.

Exigences :

■ Alimentation de 120 V CA à 60 Hz et protégée par un fusible ou un disjoncteur temporisé de 15 ou 20 A seulement.

Recommendation :

■ Fusible ou disjoncteur temporisé.
■ Circuit distinct exclusif au four à micro-ondes.

INSTRUCTIONS DE LIAISON À LA TERRE

■ Pour tout appareil ménager connecté par un cordon de courant électrique :

Il faut que le four à micro-ondes soit relié à la terre. En cas de court-circuit électrique, la liaison à la terre réduit le risque de choc électrique car le courant électrique dispose d'un itinéraire direct d'acheminement à la terre. Le four à micro-ondes est doté d'un cordon de courant électrique qui comporte un fil de liaison à la terre, avec broche de liaison à la terre. On doit brancher la fiche sur une prise de courant convenablement installée et reliée à la terre.

AVERTISSEMENT : L'utilisation incorrecte du dispositif de liaison à la terre peut susciter un risque de choc électrique. L'utilisateur qui ne comprend pas bien les instructions de liaison à la terre, ou qui n'est pas certain que le four à micro-ondes soit convenablement relié à la terre, devrait consulter un électricien ou un technicien qualifié.

Ne pas utiliser un câble de rallonge. Si le cordon de courant électrique est trop court, demander à un électricien ou un technicien qualifié d'installer une prise de courant à proximité du four à micro-ondes.

CONSERVEZ CES INSTRUCTIONS

Préparation du four à micro-ondes

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le four à micro-ondes.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

1. Installer le joint avant de procéder à l'installation. (cadre PMMA seulement)
2. Débrancher le four à micro-ondes avant de poursuivre l'installation.
3. Retirer les articles à l'intérieur du four à micro-ondes – le cas échéant.
4. Placer avec précaution le four à micro-ondes sur son sommet en orientant la porte vers l'avant (vers l'installateur).

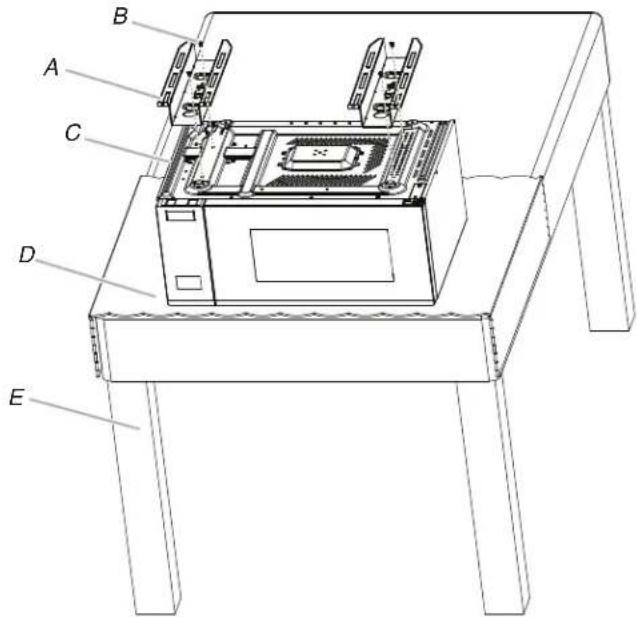

5. Aligner les deux tringles sur le plancher du four à micro-ondes comme illustré en s'assurant que les rebords sont orientés vers l'avant et vers le haut.

A B C D E

A. Glissières (2)

D. Nappes

B. Vis no 19 (4)

E. Table

C. Espace d'évacuation inférieur

1. Fixer les tringles au plancher du four à micro-ondes à l'aide de quatre vis courtes.

Préparation de l'ouverture d'encastrement

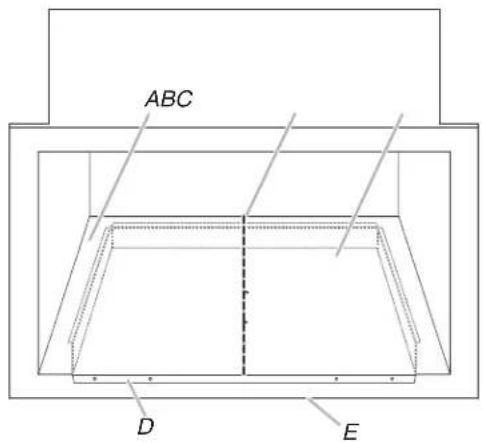

1. Déterminer et marquer l'axe central sur le plancher de l'ouverture d'encastrement.
2. Positionner l'espace d'évacuation inférieur dans l'ouverture en faisant reposer le rebord contre l'avant inférieur de l'ouverture.

ABC D E

A. Plancher de l'ouverture d'encastrement

D. Rebord de l'espace d'évacuation inférieur

B. Ligne centrale

E. Avant

C. Espace d'évacuation inférieur

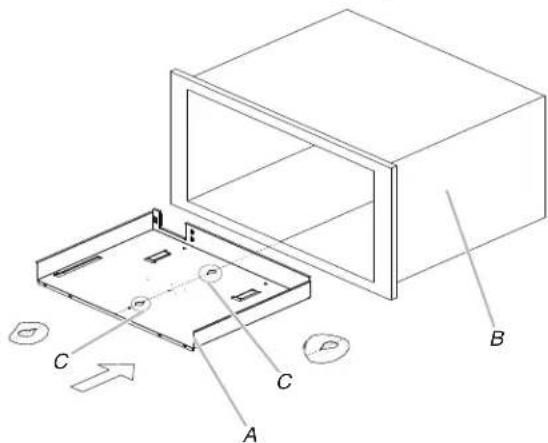

1. Aligner les flèches centrales de l'espace d'évacuation inférieur avec l'axe central illustré à l'étape 1 ci-dessus.

A. Espace d'évacuation inférieur
B. Armoire
C. Flèches centrales alignées avec l'axe central

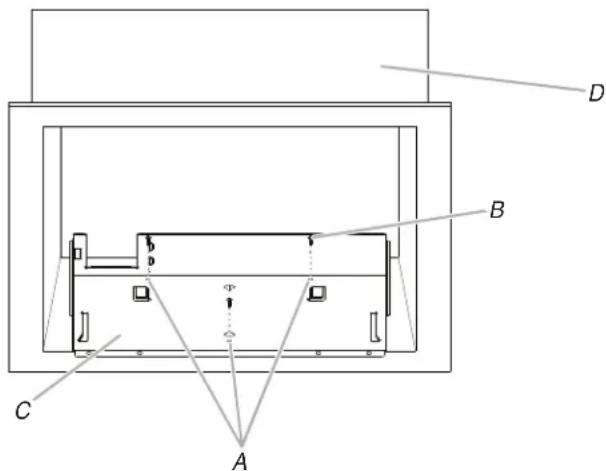

1. Marquer l'emplacement des trois trous de montage à travers l'espace d'évacuation inférieur sur le plancher de l'ouverture d'encastrement.

D B C A

A. Trous de montage de l'espace d'évacuation inférieur

C. Espace d'évacuation inférieur D. Armoire

B. Vis no 123 (3)

1. À l'aide d'un foret de 7/64 po (0,28 cm), percer des avant-trous dans les trois trous indiqués à l'étape 4.

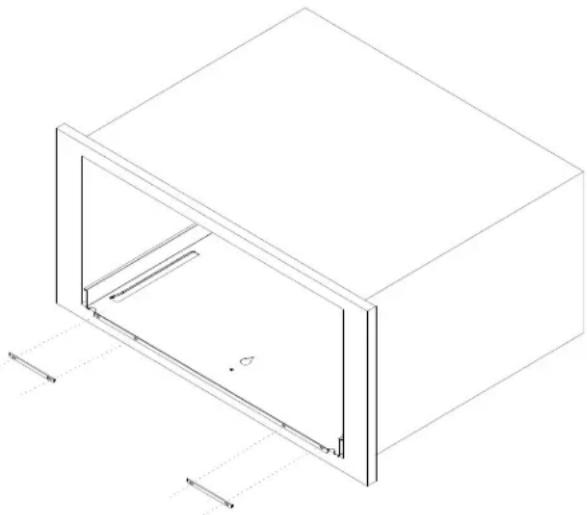

2. Réaligner et installer l'espace d'évacuation inférieur avec les trois vis courtes.
3. À l'aide d'un foret de 7/64 po (0,28 cm), percer des avant-trous dans l'avant inférieur de l'ouverture d'encastrement en passant par les quatre trous de montage du rebord de l'espace d'évacuation inférieur.

A B

A. Rebord de l'espace d'évacuation inférieur B. Trou de montage

1. Aligner les trous de l'entretoise avec les trous du conduit inférieur et procéder à l'installation.

Cette étape peut être intégrée à l'aide de l'une des trousses suivantes.

Taille de la trousse Numéros de modèles de la trousse/couleur

27 po (68,6 cm) MTK1627PB/noir

30 po (76,2 cm) MTK1630PB/noir

27 po (68,6 cm) MTK2227PB/noir

30 po (76,2 cm) MTK2230PB/noir

Installation du four à micro-ondes

1. Remettre le four à micro-ondes à l'endroit avec précaution.
2. Placer le four à micro-ondes à proximité de l'ouverture d'encastrement.

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

1. Brancher le four à micro-ondes.

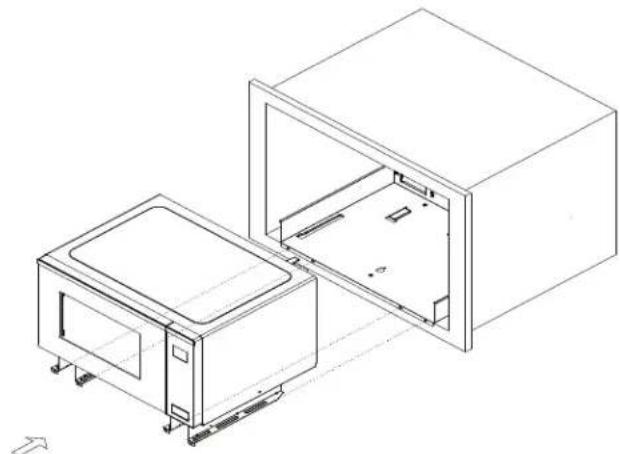

1. Réinsérer le four à micro-ondes dans la cavité pour le remettre en place. Les trous de montage des extrémités de tringles et du rebord de l'espace d'évacuation inférieur s'alignent contre la partie inférieure avant de l'ouverture d'encastrement.

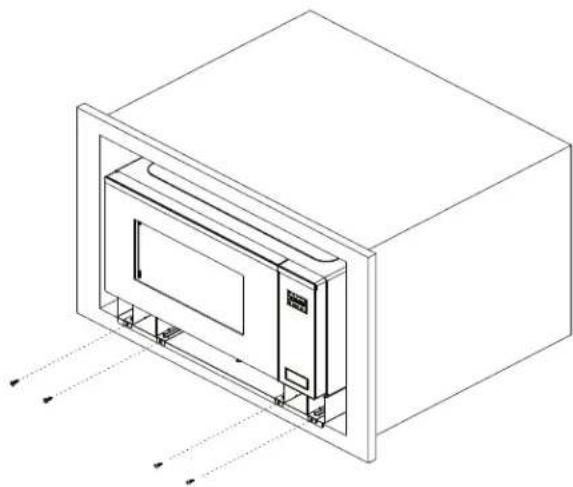

1. Fixer le four à micro-ondes à l'ouverture d'encastrement en installant quatre vis courtes dans les trous de montage.

Installation du cadre de la trousse de garniture

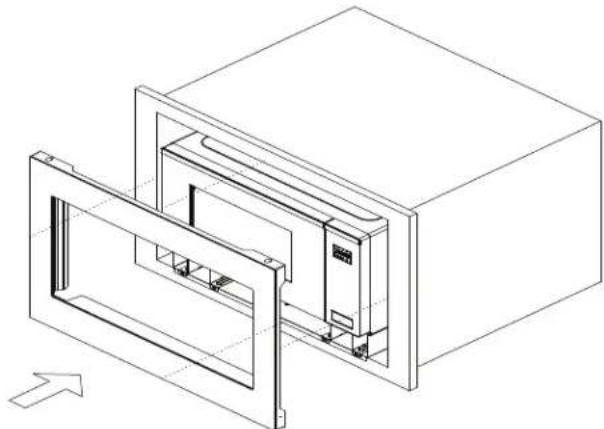

1. Placer le cadre de la trousse de garniture sur l'ouverture, de sorte que les languettes inférieures reposent sur le plancher de l'ouverture, comme illustré.

1. Tout en maintenant le cadre de trousse de garniture en place, utiliser une mèche de 7/64 po (0,28 cm) pour percer quatre avant-trous dans l'avant de l'ouverture d'encastrement à travers les rails de guidage des trous de montage, dans les angles supérieurs et inférieurs du cadre de garniture.

REMARQUES :

■ Les trous sont percés de haut en bas, et de bas en haut à un degré d'environ 45°.
■ Pour éviter d'endommager le cadre de garniture, ne pas serrer excessivement les vis.

B A C D

A. Rail de guidage du trou de montage

C. Cadre TK

B. Vis no 93 (4 - peintes)

D. Armoire

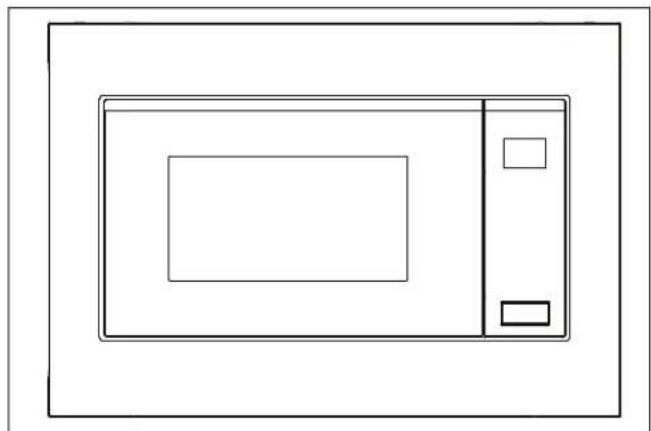

1. Fixer le cadre de trousse de garniture à l'ouverture d'encastrement en installant quatre vis longues (peintes) dans les avant-trous percés à l'étape 2 ci-dessus.

A 2:1 B 2:1

L'installation est maintenant terminée. Réinstaller tous les articles qui auraient été retirés de la cavité du four à micro-ondes.

Conserver ces Instructions d'installation pour une éventuelle réutilisation ultérieure.
