PAE 11 B - Climatisation TROTEC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Climatiseur mobile TROTEC PAE 11 B, capacité de refroidissement de 11 000 BTU/h, adapté pour des pièces jusqu'à 35 m².
Modes de Fonctionnement	Fonction de refroidissement, déshumidification et ventilation.
Consommation Énergétique	Classe énergétique A, consommation électrique de 1,1 kW.
Niveau Sonore	55 dB(A) en fonctionnement.
Dimensions	Dimensions compactes : 36 x 30 x 70 cm.
Poids	Poids de 26 kg, facilitant le déplacement.
Utilisation	Idéal pour un usage domestique ou dans des bureaux, facile à installer sans travaux.
Maintenance	Filtres lavables, entretien régulier recommandé pour un fonctionnement optimal.
Sécurité	Équipé d'un système de protection contre la surchauffe.
Accessoires Inclus	Kit de fenêtre pour l'évacuation de l'air chaud, télécommande.
Garantie	2 ans de garantie constructeur.

FOIRE AUX QUESTIONS - PAE 11 B TROTEC

Quel est le niveau sonore du TROTEC PAE 11 B ?

Le TROTEC PAE 11 B a un niveau sonore de 65 dB, ce qui est relativement silencieux pour un climatiseur mobile.

Comment installer le TROTEC PAE 11 B ?

Pour installer le TROTEC PAE 11 B, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de placer l'unité près d'une fenêtre pour évacuer l'air chaud.

Pourquoi mon TROTEC PAE 11 B ne refroidit-il pas correctement ?

Vérifiez que les filtres à air ne sont pas obstrués, que la fenêtre est bien fermée et que l'unité est correctement installée. Assurez-vous également que le mode de fonctionnement est réglé sur 'refroidissement'.

Quelle est la capacité de refroidissement du TROTEC PAE 11 B ?

Le TROTEC PAE 11 B a une capacité de refroidissement de 11 000 BTU, ce qui convient pour des pièces jusqu'à environ 30 m².

Comment nettoyer le filtre à air du TROTEC PAE 11 B ?

Pour nettoyer le filtre à air, retirez-le de l'unité, rincez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Le TROTEC PAE 11 B peut-il être utilisé comme déshumidificateur ?

Oui, le TROTEC PAE 11 B peut être utilisé comme déshumidificateur, avec une capacité d'élimination de l'humidité allant jusqu'à 1,2 litre par heure.

Quel est le poids du TROTEC PAE 11 B ?

Le poids du TROTEC PAE 11 B est d'environ 28 kg, ce qui le rend relativement facile à déplacer.

Où puis-je acheter des pièces de rechange pour le TROTEC PAE 11 B ?

Les pièces de rechange pour le TROTEC PAE 11 B peuvent être achetées directement sur le site du fabricant ou auprès de revendeurs agréés.

Le TROTEC PAE 11 B consomme beaucoup d'énergie ?

Le TROTEC PAE 11 B a une classe énergétique de A, ce qui signifie qu'il est relativement économe en énergie.

Comment régler la température sur le TROTEC PAE 11 B ?

La température peut être réglée à l'aide du panneau de contrôle situé sur le dessus de l'unité ou à l'aide de la télécommande fournie.

MODE D'EMPLOI PAE 11 B TROTEC

• refroidisseur d'air PAE 11 / PAE 11 B / PAE 12 Sommaire Informations sur l’utilisation de cette instruction p. 2
• Sécurité p. 3
• Informations sur l'appareil p. 6
• Transport et stockage p. 7
• Montage et mise en service p. 7
• Utilisation p. 11
• Accessoires disponibles p. 14
• Défauts et pannes p. 14
• Entretien p. 15
• Annexe technique p. 19
• Élimination Informations sur l’utilisation de cette instruction Symboles Avertissement relatif à la tension électrique Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes. Avertissement Cette mention d’avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s’il n’est pas évité. Attention Cette mention d’avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s’il n’est pas évité. Remarque Cette mention d’avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger. Info Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité. Observer le mode d’emploi Ce symbole souligne la nécessité d’observer l’instruction. Porter des lunettes de protection Les indications présentant ce symbole vous indiquent qu’il est nécessaire d'utiliser une protection pour les yeux. Porter des gants de protection Ce symbole indique la nécessité de porter des gants de protection. Vous pouvez télécharger la dernière version de ce manuel et la déclaration de conformitéUE sur le lien suivant: PAE 11 https://hub.trotec.com/?id=44160 PAE 11 B https://hub.trotec.com/?id=47506 PAE 12 https://hub.trotec.com/?id=44924FR 3 refroidisseur d'air PAE 11 / PAE 11 B / PAE 12 Sécurité Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même. Avertissement Lisez toutes les consignes de sécurité et toutes les instructions. Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves. Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. p. 20

• N’utilisez pas et ne placez pas l'appareil dans les pièces ou les zones présentant un risque d’explosion.

• N'utilisez pas l'appareil dans les atmosphères agressives.

• Placez l'appareil dans une position verticale et stable sur une surface horizontale et stable.

• Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s’il est mouillé.

• Ne touchez ou n’utilisez pas l'appareil les mains humides ou mouillées.

• N'exposez pas l’appareil à un jet d’eau direct.

• Ne couvrez pas l’appareil pendant le fonctionnement.

• Ne vous asseyez pas sur l'appareil.

• L'appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux. Utilisez l'appareil uniquement sous surveillance.

• Surveillez l'appareil de temps en temps pendant le fonctionnement.

• Avant chaque utilisation, vérifiez le bon état de l'appareil, des accessoires et des pièces de raccordement. N'utilisez pas l’appareil si celui-ci ou une des pièces qui le composent présente un défaut.

• Protégez tous les câbles électriques en dehors de l’appareil contre les endommagements (par ex. par des animaux). N'utilisez jamais l'appareil lorsque le cordon électrique ou la fiche sont détériorés!

• Le raccordement secteur doit correspondre aux indications données au chapitre «Annexe technique».

• Raccordez la fiche de l’appareil à une prise de courant protégée selon les règles de l’art.

• Choisissez des rallonges de câbles électriques conformément à la puissance connectée de l’appareil, la longueur du câble et l’utilisation. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.

• N'utilisez jamais l'appareil si vous remarquez des défauts au niveau de la prise ou du câble électrique. Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d’éviter tout risque. Les câbles électriques défectueux représentent un sérieux danger pour la santé.

• Avant l’entretien, la maintenance ou les réparations, débranchez le câble électrique de l’appareil en le saisissant par la fiche.

• Éteignez l’appareil et retirez le câble électrique de la prise lorsque l’appareil n’est pas en service.

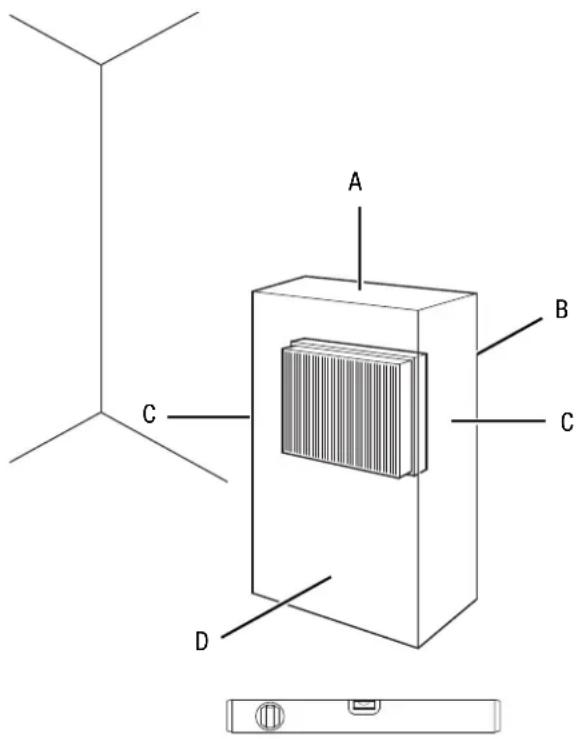

• Lors de l’installation, respectez les distances minimales requises par rapport aux murs et aux objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans l’Annexe technique.

• Veillez à ce que l’entrée et la sortie d’air soient libres.

• Assurez-vous que le côté aspiration soit toujours exempt de saleté et de corps étrangers.

• N'introduisez pas de corps étrangers ni de membres du corps à l’intérieur de l'appareil.

• N’enlevez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.

• Veuillez transporter l'appareil exclusivement en position verticale et après avoir préalablement vidé le réservoir d’eau.

• Videz et nettoyez le réservoir d'eau avant de le ranger ou de la transporter. Ne buvez pas l'eau. Risques pour la santé!

• Il ne doit pas y avoir d’eau dans le réservoir d’eau lorsque l’appareil n’est pas utilisé.4 FR refroidisseur d'air PAE 11 / PAE 11 B / PAE 12

• Veillez à ce que les objets situés à proximité de l’appareil ne deviennent pas humides ni mouillés. Lorsque de l'humidité apparaît, l’émission de brouillard doit être réduite. Faites passer l’appareil à un niveau plus faible. Si l’émission ne peut pas être réduite, n’utilisez l’appareil qu’à des intervalles périodiques. Le cas échéant, éteignez complètement l’appareil pour une brève période. Ne laissez pas devenir humides les matériaux absorbants comme les revêtements de sol textiles, les rideaux et les nappes.

• Notez qu’une humidité relative élevée peut favoriser la prolifération environnante des micro-organismes.

• Veillez à ce que l’eau dans le réservoir d’eau soit changée tous les3jours. Vous risquez sinon la formation des micro-organismes dans le réservoir d'eau qui parviennent dans l’air ou dans l’eau en présentant un risque pour la santé.

• Remplissez le réservoir d'eau exclusivement avec de l'eau potable fraîche, des glaçons faits avec de l'eau potable et/ ou des accumulateurs de froid adaptés.

• Les accumulateurs de froid ne sont pas des jouets. Tenez les enfants et les animaux à l'écart.

• N'ouvrez jamais les accumulateurs de froid. Le liquide contenu dans les accus de froid peut être nocif pour la santé.

• Ne mangez pas la glace qui peut se former sur les blocs réfrigérants. Risques pour la santé!

• N’utilisez plus cet appareil si quelqu’un l’a fait tomber ou s’il présente des signes visibles de dommage.

• Utilisez uniquement des pièces de rechange d'origine pour ne pas compromettre l’exploitation et la sécurité de fonctionnement de l’appareil.

• Utilisez une pile du type CR 2032.

• Ne placez pas de batteries rechargeables dans la télécommande.

• N’essayez jamais de recharger des piles non prévues à cet effet.

• N’utilisez pas ensemble des piles de types différents ni des piles neuves et des piles usagées.

• Placez les piles dans le compartiment à piles en respectant les polarités.

• Retirez les piles déchargées. Les piles contiennent des substances dangereuses pour l’environnement. Éliminez les piles conformément à la législation nationale en vigueur (voir chapitre «Élimination»).

• Retirez la fiche électrique de la prise de courant lorsque vous n'utilisez pas l'appareil pendant une longue période.

• Ne court-circuitez jamais les bornes d’alimentation dans le compartiment à piles.

• N’avalez pas de pile! Une pile avalée peut déclencher, en l’espace de 2heures, des brûlures internes graves. Les brûlures chimiques peuvent être mortelles!

• Si vous pensez qu’une pile a été avalée ou introduite de toute autre manière dans le corps, consultez immédiatement un médecin!

• Tenez les piles neuves ou usagées hors de portée des enfants, de même qu’un compartiment à piles ouvert.

• Si le compartiment à piles ne peut plus fermer de façon sûre, n’utilisez plus l’appareil par l’intermédiaire de la télécommande.

• Éteignez l’appareil et retirez le câble électrique de la prise avant de nettoyer l’appareil ou de remplir le réservoir d’eau avec de l’eau. Utilisation conforme Veuillez utiliser l'appareil exclusivement pour le refroidissement de l'air des pièces intérieures, tout en respectant les données techniques. L'utilisation conforme comprend le refroidissement de l'air dans

• les locaux d’habitation

• les entrepôts et les archives

• les centrales téléphoniques et les salles informatiques Toute utilisation autre que celle prévue est considérée comme une utilisation non conforme. Utilisation non conforme raisonnablement prévisible

• N’installez pas l’appareil sur une surface mouillée ou inondée, par exemple à proximité d’une évacuation de sol.

• Veuillez ne déposer aucun objet, comme p.ex. des vêtements, sur l'appareil.

• Veuillez ne pas utiliser l'appareil à l’extérieur.

• N’utilisez pas l’appareil à proximité immédiate de piscines, de baignoires ou de douches.

• Ne plongez jamais l'appareil dans l'eau.

• N'effectuez pas de modification structurelle, transformation ni ajout arbitraire sur l'appareil.FR 5 refroidisseur d'air PAE 11 / PAE 11 B / PAE 12 Qualification du personnel Toute personne utilisant le présent appareil doit:

• prendre conscience des risques associés aux appareils électriques en environnement humide.

• avoir lu et compris l’instructions, notamment le chapitre «Sécurité». savoir que tout travail de maintenance nécessitant l'ouverture du carter est à réaliser par une entreprise d’électricité spécialisée ou par la société Trotec. Signaux de sécurité et étiquettes sur l’appareil Remarque Ne retirez aucun signal de sécurité, autocollant ou étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles. Les signaux de sécurité et étiquettes suivants sont apposés sur l’appareil: Symboles Signification Ce symbole apposé sur l’appareil rappelle que le filtre doit être contrôlé, et, le cas échéant, nettoyé avant chaque utilisation. Remplacez le filtre s’il est endommagé. N’insérez pas de filtre mouillé dans l’appareil. Attendez que le filtre soit sec. Le symbole apposé sur l’appareil rappelle que le réservoir d’eau doit être nettoyé tous les3jours. Changez l’eau dans le réservoir d’eau tous les3jours. Débranchez l'appareil du secteur avant de nettoyer le réservoir d’eau. Cet autocollant est apposée en allemand et en anglais sur l’appareil. Utilisez l’appareil avec l’adaptateur fourni par le fabricant. Risques résiduels Avertissement relatif à la tension électrique Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée! Avertissement relatif à la tension électrique Risque d’électrocution! L'appareil n'est pas protégé contre l'eau. Il existe un risque d’électrocution! N’utilisez jamais l’appareil dans des endroit où des gouttes d’eau, des éclaboussures ou de l’eau courante peuvent pénétrer dans l’appareil et ne le plongez jamais dans l’eau! Avertissement relatif à la tension électrique Risque d’électrocution! Tout contact de l’appareil avec de l’eau risque de provoquer une électrocution! N’utilisez pas cet appareil à proximité immédiate d’une baignoire, d’une douche ni d’une piscine! Avertissement relatif à la tension électrique Retirez la fiche d'alimentation de la prise secteur avant tout type d’intervention sur l’appareil. Ne touchez jamais la fiche secteur avec des mains humides ou mouillées. Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur. Avertissement Le liquide contenu dans les accus de froid peut être nocif pour la santé! Consultez immédiatement un médecin en cas d’ingestion du liquide. En cas de pénétration du liquide dans les yeux, rincez les yeux avec de l’eau et consultez immédiatement un médecin. Avertissement L’utilisation de l’appareil peut comporter un risque s’il est utilisé par des personnes non compétentes, en cas d’utilisation non conforme ou non conventionnelle! Veuillez respecter les exigences relatives à la qualification du personnel! Avertissement L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants. Avertissement Danger de suffocation! Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants. Remarque N'utilisez jamais l'appareil sans filtre à air monté sur l’entrée d'air. Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire ses performances et le détériorer. Comportement en cas d’urgence

1. Arrêtez l’appareil.

2. Débranchez l'appareil du secteur. Débranchez le cordon

secteur de la prise électrique en tirant sur la fiche secteur.

3. Ne rebranchez jamais un appareil endommagé.6 FR

refroidisseur d'air PAE 11 / PAE 11 B / PAE 12 Informations sur l'appareil Description de l'appareil Le refroidisseur d’air à évaporation rafraîchit les locaux à des températures agréables. L’appareil est rempli avec de l’eau froide, des glaçons et / ou des blocs réfrigérants afin de refroidir l’air chaud entrant grâce au filtre à évaporation et de le restituer, par le biais du ventilateur, sous forme d’air froid. En plus de sa fonction de refroidissement, l’appareil peut également être utilisé pour rafraîchir l'air: l'air aspiré est filtré et humidifié grâce au filtre à air intégré et à la structure en nid d'abeille du filtre à évaporation. Il est possible de régler le régime de ventilation à trois niveaux différents. L’orientation des volets de la sortie d’air froid peut être réglée manuellement et le mode swing d’oscillation automatique peut être activé en option. L’appareil est équipé d’un mode nuit qui permet un fonctionnement ultra-silencieux pendant les périodes de sommeil. De plus, grâce à la fonction minuterie, il est possible de faire s’éteindre l’appareil automatiquement au bout d’un certain temps. L’appareil se commande par l’intermédiaire de son panneau de commande ou de la télécommande infrarouge. Les appareils PAE 11 et PAE 12 sont disponible en blanc et l'appareil PAE 11 B en noir. L’appareil PAE 12 est doté en outre des caractéristiques techniques divergents. Représentation de l’appareil

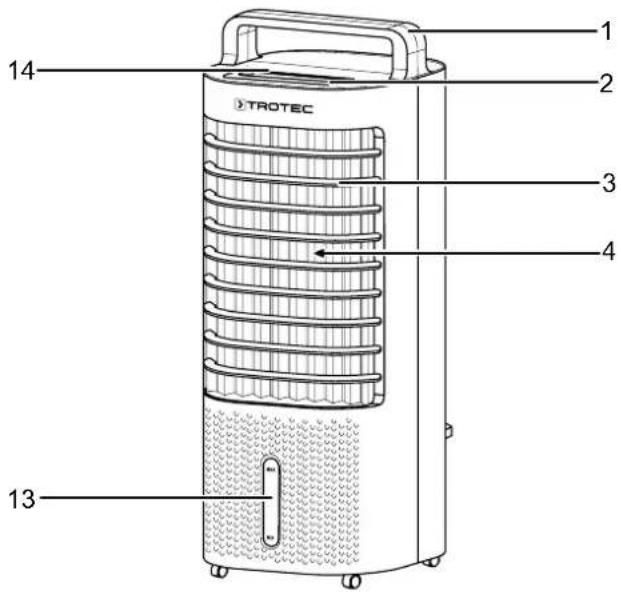

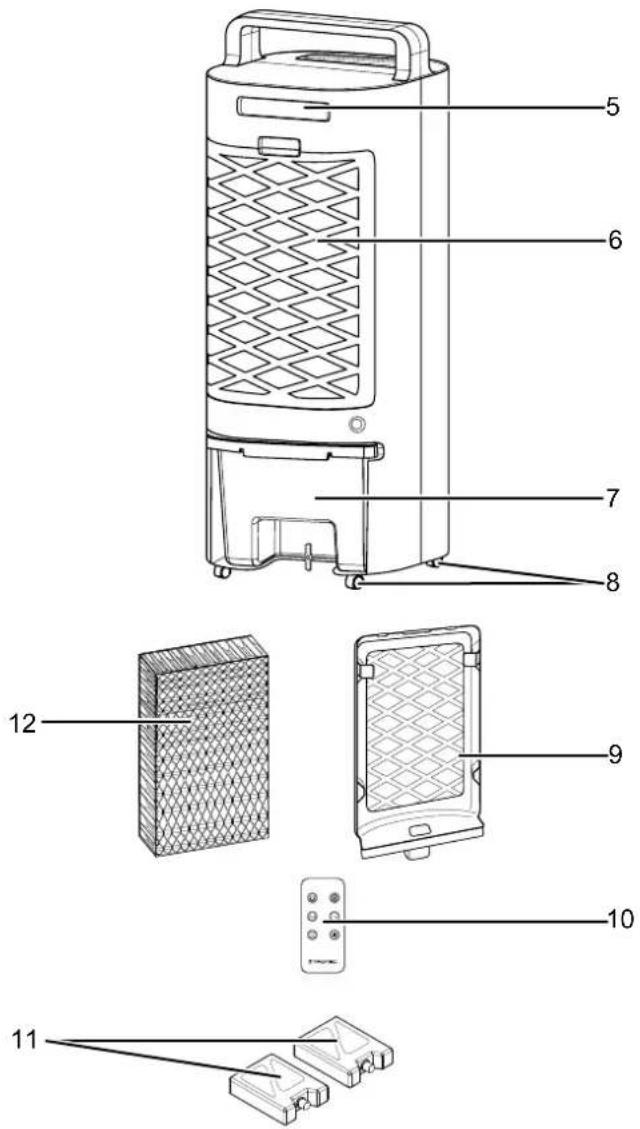

No Désignation 1 Poignée de transport 2 Panneau de commande 3 Sortie d'air avec volets de ventilation réglables 4 Volets d’air pour la fonction oscillation (Swing) 5 Compartiment pour télécommande 6 Entrée d'air avec filtre à air et filtre à évaporation 7 Bac collecteur 8 Roulettes de transport 9 Filtre à air 10 Télécommande 11 Blocs réfrigérants 12 Filtre à évaporation 13 Indication du niveau de remplissage 14 Récepteur télécommande (seul PAE 11 et PAE 11 B)FR 7 refroidisseur d'air PAE 11 / PAE 11 B / PAE 12 Transport et stockage Remarque L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée. Observez les informations relatives au transport et à l'entreposage de l'appareil. Transport Pour faciliter le transport, l'appareil est pourvu de roulettes de transport. Pour faciliter le transport, l’appareil est pourvu d’une poignée. Veuillez observer les consignes suivantes avant chaque transport:

• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.

• Videz le réservoir d’eau.

• Veuillez ne pas utiliser le cordon électrique pour tirer l’appareil.

• Déplacez l'appareil sur roulettes uniquement sur des surfaces solides et planes. Veuillez observer les consignes suivantes après chaque transport:

• Installez l’appareil à la verticale après l’avoir transporté. Stockage Veuillez observer les consignes suivantes avant chaque stockage:

• Videz et nettoyez le réservoir d'eau avant de le ranger (voir chapitre Maintenance).

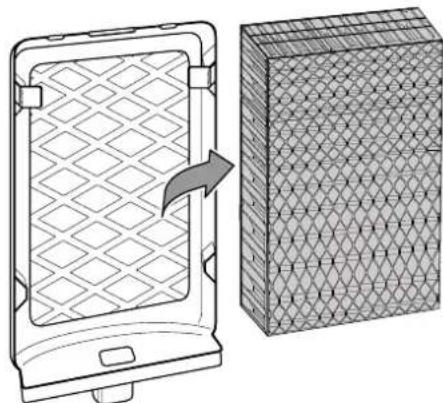

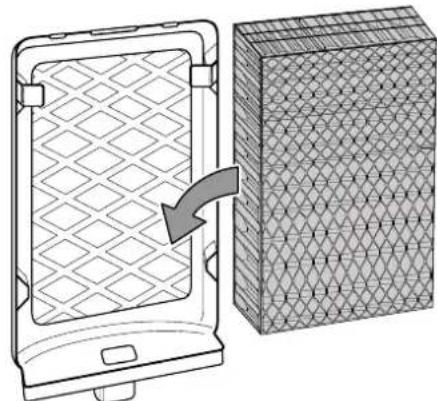

• Faites sécher le filtre à évaporation avant de le ranger. Sinon, l'appareil peut répandre une odeur de moisi lors de la remise en service.

• Au besoin, effectuez la fonction de séchage du filtre à évaporation (voir chapitre «Utilisation»).

• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur. Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil:

• Stockez l'appareil au sec et protégé du gel et de la chaleur.

• Stockez l'appareil en position verticale, dans un endroit protégé de la poussière et de l’exposition directe au soleil.

• Le cas échéant, protégez l’appareil de la poussière par une housse.

• Ne placez aucun autre appareil ou aucun objet sur l'appareil, afin d'éviter de le détériorer.

• Retirez les piles de la télécommande. Montage et mise en service Composition de la fourniture

• 1filtre à évaporation

• 2 blocs réfrigérants

• 1 télécommande (sans piles)

• 1 mode d'emploi Déballage de l’appareil

1. Ouvrez le carton et sortez l'appareil.

2. Retirez entièrement l’emballage de l’appareil.

3. Déroulez complètement le câble électrique. Assurez-vous

que le câble électrique n'est pas endommagé et ne le détériorez pas en le déroulant. Mise en service Lors de l’installation de l’appareil, respectez les distances minimum requises par rapport aux murs et aux objets conformément aux indications du chapitre «Annexe technique».

• Avant la remise en marche de l’appareil, vérifiez l’état du cordon secteur. Si vous n’êtes pas sûr de son parfait état, contactez le SAV.

• Placez l'appareil dans une position verticale et stable sur une surface horizontale et stable.8 FR refroidisseur d'air PAE 11 / PAE 11 B / PAE 12

• En particulier lorsque l’appareil est placé au centre de la pièce, veillez à ce que le cordon secteur et tout autre câble électrique soit posé de sorte à éviter tout risque de trébuchement. Utilisez des couvre-câbles.

• Assurez-vous que les rallonges électriques soient entièrement déroulées.

• Veillez à ce qu’aucun rideau ni aucun autre objet ne bloque le flux d’air. Veuillez observer les consignes suivantes avant de mettre l’appareil en service après une période de non-utilisation ou de stockage:

• Nettoyez l’appareil et le réservoir d’eau avant de mettre de nouveau en marche l’appareil et conformément aux indications figurant dans le chapitre Maintenance. Mise en place de la pile dans la télécommande Avertissement relatif à la tension électrique Ne touchez pas le compartiment à pile avec les mains humides ou mouillées. Remarque Ne faites jamais fonctionner l’appareil avec des batteries rechargeables. Observez le chapitre «Caractéristiques techniques» lors de la mise en service. Pour mettre la pile en place ou la remplacer, procédez de la manière suivante:

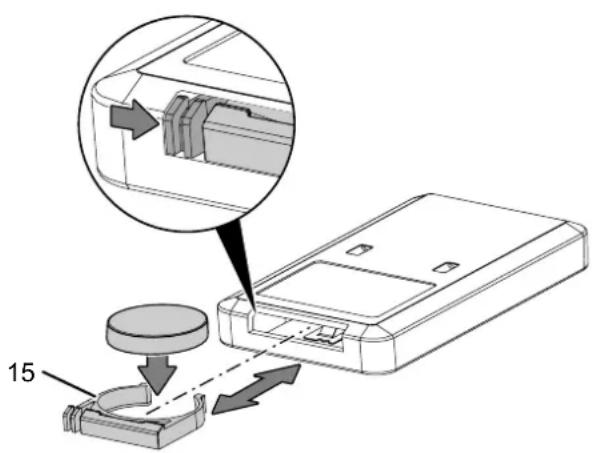

1. Pressez les languettes de verrouillage sur le côté du

compartiment à pile(15) et tirez le compartiment à pile hors de la télécommande.

2. Posez une pile du type CR 2032 dans le compartiment à

pile(15) et faites coulisser le compartiment à pile dans la télécommande.

Remplissage du réservoir d’eau L'appareil nécessite de l’eau potable fraîche pour refroidir l'air. Remarque Remplissez l'appareil uniquement avec de l'eau potable fraîche. La température de l’eau ne doit pas dépasser 40°C. Info Renouvelez l’eau tous les 3 jours afin d’éviter la prolifération de bactéries. Info Utilisez l’éponge noire anti-gouttes, dans le logement prévu du réservoir d'eau, pour éviter les bruits de gouttes. L’éponge est déjà en place à la livraison. Info En option, il est possible de placer des accus réfrigérants dans le réservoir d’eau pour obtenir un effet de refroidissement supplémentaire. Observez les indications suivantes lorsque vous utilisez les blocs réfrigérants:

• Placez les blocs réfrigérants pendant au moins 4 heures au congélateur avant l’utilisation.

• Placez les blocs réfrigérants dans le réservoir d'eau avant de remplir celui-ci. Info De la condensation peut se former sur le réservoir d’eau et goutter sur le sol lorsque la température extérieure est élevée et que des blocs réfrigérants sont utilisés.FR 9 refroidisseur d'air PAE 11 / PAE 11 B / PAE 12

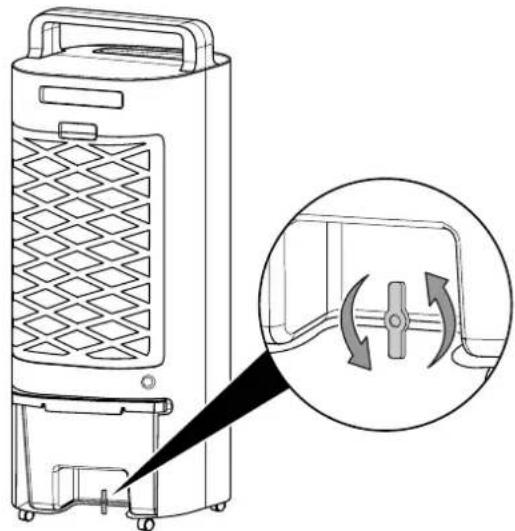

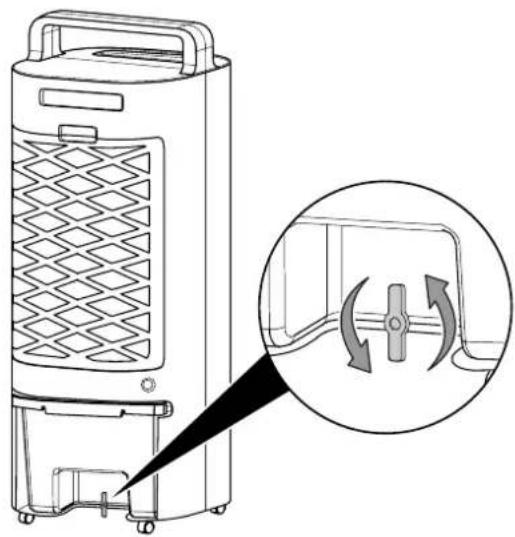

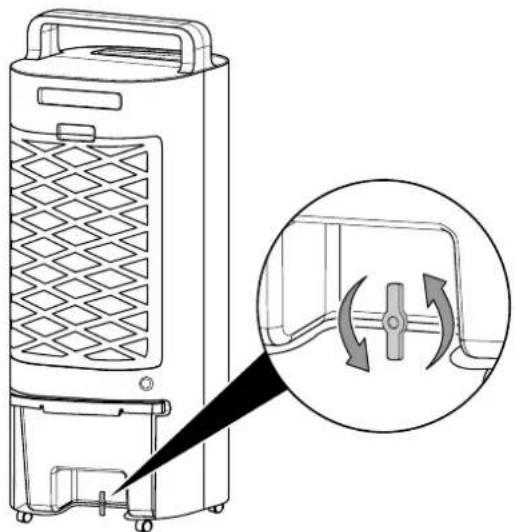

1. Déverrouillez le réservoir d'eau en tournant le clip de la

position horizontale à la position verticale.

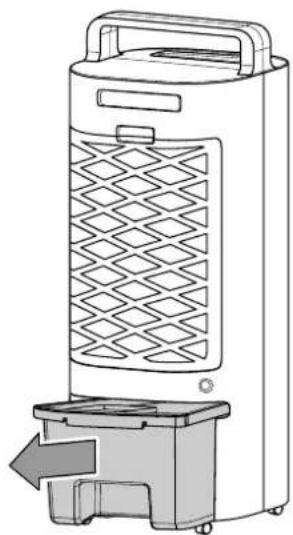

2. Retirez le réservoir d’eau.

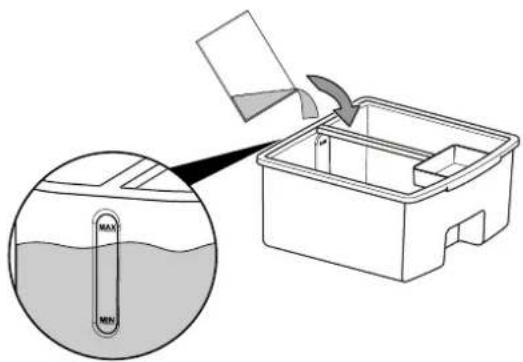

3. Remplissez le réservoir d’eau uniquement avec de l'eau

potable fraîche. Vous pouvez également ajouter des glaçons d'eau potable pour augmenter le refroidissement. ð Observez le niveau minimum et maximum de l'indicateur. Il faut remplir le réservoir d'eau au moins jusqu'au niveau minimum pour que la pompe puisse fonctionner.

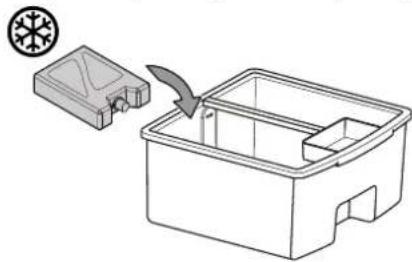

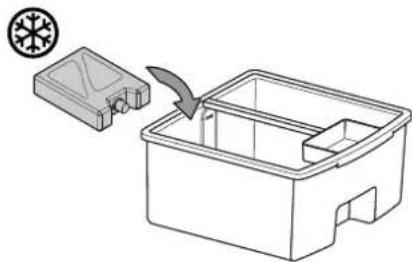

4. Au besoin, placez les blocs réfrigérants dans le réservoir

d'eau afin d'obtenir un effet de refroidissement supplémentaire. ð Observez le marquage sur le fond du réservoir d’eau. Les blocs réfrigérants ne peuvent être placés que d’un seul côté pour ne pas risquer de bloquer la pompe.

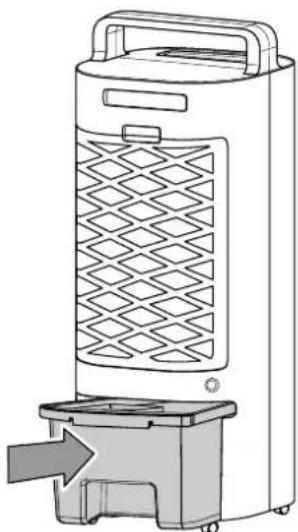

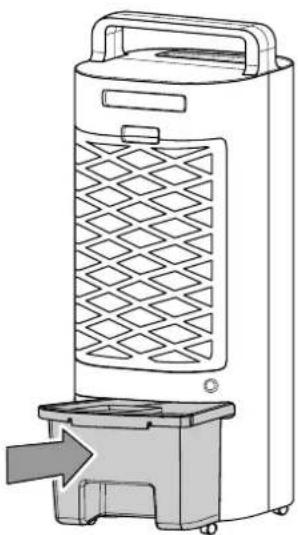

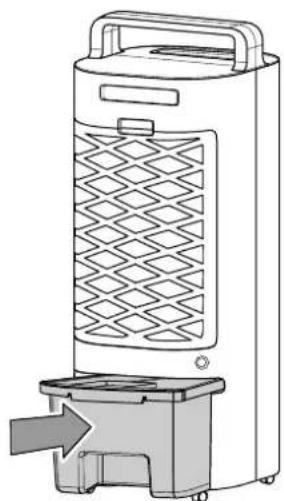

5. Remettez le réservoir d’eau en place et verrouillez-le au

6. Assurez-vous que l’extérieur de l’appareil n’est pas

humide ou mouillé. Si c’est le cas, essuyez l’appareil.10 FR refroidisseur d'air PAE 11 / PAE 11 B / PAE 12 Mise en place du filtre à évaporation et du filtre à air Remarque En mode Refroidissement, l'appareil ne doit pas être utilisé sans filtre à évaporation, sinon le refroidissement ne fonctionne pas. Remarque N'utilisez jamais l'appareil sans filtre à air monté sur l’entrée d'air. Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire ses performances et le détériorer.

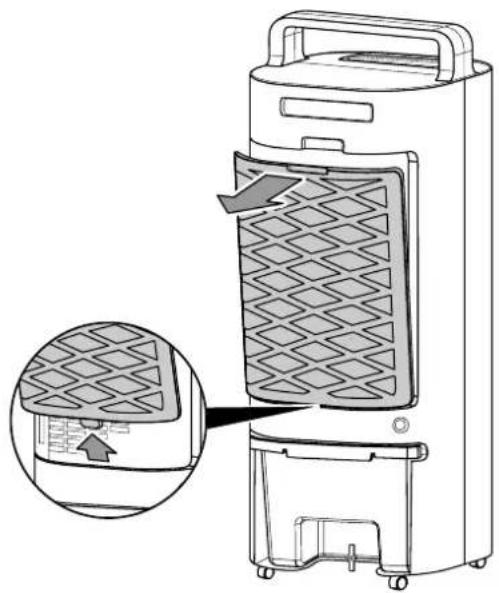

• Avant la mise en marche, assurez-vous que le filtre à évaporation et le filtre à air soient bien mis en place. Réglage des volets de ventilation

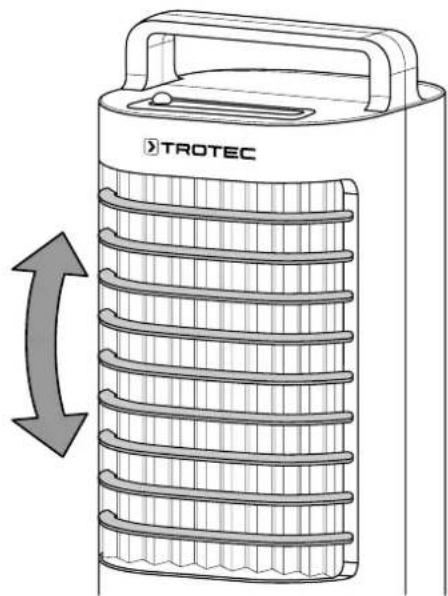

• Avant d'allumer l'appareil, réglez les volets de ventilation de la sortie d’air. Branchement du cordon secteur

• Raccordez la fiche de l’appareil à une prise de courant protégée selon les règles de l’art.FR 11 refroidisseur d'air PAE 11 / PAE 11 B / PAE 12 Utilisation

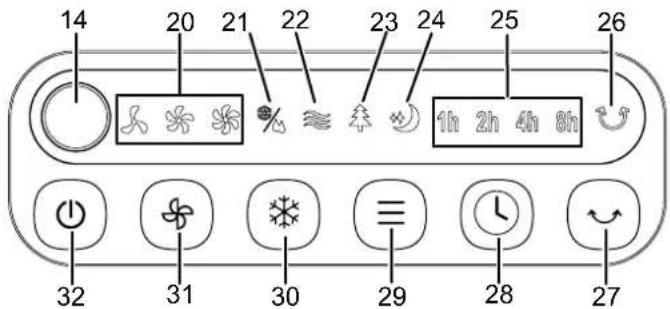

• Évitez de laisser portes ou fenêtres ouvertes. Panneau de commande

N° Désignation Signification 14 Récepteur télécommande (seul PAE 11 et PAE 11 B) L’appareil reçoit ici les signaux infrarouge de la télécommande 20 LED Niveau de ventilation Indication du régime du ventilateur niveau1=faible niveau2=moyen niveau3=élevé 21 LED Refroidissement S'allume lorsque le mode refroidissement de l’air est activé 22 LED Ventilation S'allume lorsque le mode ventilation est activé 23 LED Rafraîchissement S'allume lorsque le mode Rafraîchissement de l’air est activé 24 LED Mode nuit S'allume lorsque le mode nuit est activé 25 LED heures S’allument lorsque la minuterie d’arrêt automatique est activée 26 LED Swing S'allume lorsque la fonction Swing est activée 27 Touche Swing Activation ou désactivation de la fonction Swing 28 Touche Timer Mise en marche ou arrêt de la minuterie: 1h, 2h, 4h, 8h 29 Touche Mode Touche de sélection des modes de fonctionnement ventilation, rafraîchissement et nuit 30 Touche Refroidissement Activation ou désactivation du mode refroidissement 31 Touche Niveau de ventilation Réglage du niveau de ventilation Activation de la fonction séchage du filtre à évaporation N° Désignation Signification 32 Touche On/Off Mise en marche et arrêt de l’appareil Avertissement relatif à la tension électrique Risque d’électrocution! L'appareil n'est pas protégé contre l'eau. Il existe un risque d’électrocution! N’utilisez jamais l’appareil dans des endroit où des gouttes d’eau, des éclaboussures ou de l’eau courante peuvent pénétrer dans l’appareil et ne le plongez jamais dans l’eau! Mise en marche de l’appareil Après avoir installé l’appareil en suivant la description du chapitre Montage et mise en service, vous pouvez le mettre en marche.

1. Appuyez sur la touche On / Off(32).

ð L'appareil démarre en mode Ventilation au niveau de ventilation1. ð Les LEDs Ventilation(22) et Niveau de ventilation 1(20) s’allument. Sélection du mode de fonctionnement L'appareil dispose des modes de fonctionnement suivants:

• Refroidissement de l'air

• Mode nuit Refroidissement de l'air Le mode refroidissement de l'air peut être activé depuis tous les autres modes. En mode refroidissement de l'air, la pompe est mise en marche et l'eau est répartie sur le filtre à évaporation, afin de refroidir l'air en circulation. Procédez de la manière suivante pour activer le mode Refroidissement de l'air:

1. Appuyez sur la touche Refroidissement(30).

ð La LED Refroidissement(21) s'allume. ð La pompe démarre.

2. Appuyez sur la touche Niveau de ventilation(31) pour

régler le régime de ventilateur désiré (de 1 à3).

3. Appuyez de nouveau sur la touche Refroidissement(30), si

vous désirez désactiver le refroidissement de l'air. ð La LED Refroidissement(21) s’éteint. ð L’appareil continue de fonctionner dans le mode sélectionné précédemment. Remarque En mode Refroidissement de l'air, il ne faut pas retirer le filtre à évaporation ni le filtre à air, sinon l'eau goutte et pénètre à l'intérieur de l'appareil.12 FR refroidisseur d'air PAE 11 / PAE 11 B / PAE 12 Ventilation En mode ventilation, vous pouvez sélectionner à la main le niveau de ventilation de votre choix parmi les 3niveaux. Le refroidissement de l'air peut être activé en supplément. Procédez de la manière suivante pour régler la ventilation:

1. Appuyez sur la touche Mode(29) jusqu’à ce que la LED

ventilation(22) s’allume.

2. Pour régler le niveau de ventilation, appuyez sur la touche

Niveau de ventilation(31) jusqu’à ce que la LED correspondant au niveau de ventilation souhaité(20) s’allume. Rafraîchissement de l'air En mode rafraîchissement de l’air, le refroidissement de l'air peut être activé en supplément. En mode rafraîchissement de l'air, le niveau de ventilation augmente et diminue afin de générer un flux d'air agréable et naturel. Procédez de la manière suivante pour activer le mode rafraîchissement de l'air:

1. Appuyez sur la touche Mode(29) jusqu’à ce que la LED

Rafraîchissement(23) s’allume. Le niveau de ventilation change automatiquement. Mode nuit En mode nuit, le refroidissement de l'air peut être activé en supplément. En mode nuit, l’appareil fonctionne selon un programme prédéfini comportant plusieurs niveaux de ventilation, afin de générer un flux d’air particulièrement adapté aux besoin des dormeurs.

1. Appuyez sur la touche Mode(29) jusqu’à ce que la LED

nuit(24) s’allume. Réglage de la minuterie La fonction peut être activée dans chacun des modes de fonctionnement. Le nombre d’heures peut être réglé sur 1, 2, 4 ou 8heures. Arrêt automatique ü L’appareil est en marche.

1. Appuyez sur la touche Minuterie(28) jusqu'à ce que le

nombre d'heures désiré soit indiqué par les LEDs heures(25). ð La minuterie est réglée sur le nombre d'heures désiré. ð L'appareil s'éteint automatiquement après écoulement du nombre d’heures programmé. Remarques concernant l’arrêt automatique:

• Une pression sur la touche On / Off(32) désactive l’arrêt automatique. Fonction swing La fonction Swing peut être activée au besoin quel que soit le mode de fonctionnement. Des volets de guidage verticaux se trouvent derrière les volets de ventilation horizontaux. Ils oscillent automatiquement avec la fonction swing et assurent ainsi une circulation continue de l'air.

1. Pour activer ou désactiver la fonction Swing, appuyez sur

la touche Swing(27). Télécommande Tous les réglages de l’appareil peuvent être effectués à partir de la télécommande fournie avec l’appareil.

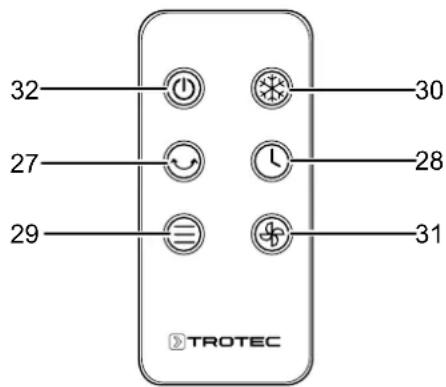

N° Désignation Signification 27 Touche Swing Activation ou désactivation de la fonction Swing 28 Touche Timer Mise en marche ou arrêt de la minuterie: 1h, 2h, 4h, 8h 29 Touche Mode Touche de sélection des modes de fonctionnement ventilation, rafraîchissement et nuit 30 Touche Refroidissement Activation ou désactivation du mode Refroidissement 31 Touche Niveau de ventilation Réglage du niveau de ventilation Activation de la fonction séchage du filtre à évaporation 32 Touche On/Off Mise en marche et arrêt de l’appareil Fonction mémoire Lorsque vous ré-allumez l’appareil à partir du mode veille, les réglages sélectionnés pour le mode de fonctionnement utilisé sont mémorisés. Une programmation éventuelle de la minuterie n’est pas mémorisée, pas plus que le mode nuit.FR 13 refroidisseur d'air PAE 11 / PAE 11 B / PAE 12 Ajout d’eau dans le réservoir Observez les indications suivantes lorsque vous utilisez les blocs réfrigérants:

• Placez les blocs réfrigérants pendant au moins 4 heures au congélateur avant l’utilisation.

• Placez les blocs réfrigérants dans le réservoir d'eau avant de remplir celui-ci.

• Placez les blocs réfrigérants uniquement dans le compartiment prévu dans le réservoir d’eau, sinon la pompe ne fonctionne pas correctement. Info De la condensation peut se former sur le réservoir d’eau et goutter sur le sol lorsque la température extérieure est élevée et que des blocs réfrigérants sont utilisés.

1. Débranchez l'appareil du secteur avant de remplir d’eau le

réservoir ou d’y placer des blocs réfrigérants.

2. Déverrouillez le réservoir d'eau en tournant le clip de la

position horizontale à la position verticale.

3. Retirez le réservoir d’eau de l’appareil.

4. Remplissez le réservoir d’eau uniquement avec de l'eau

potable fraîche. Vous pouvez également ajouter des glaçons d'eau potable pour augmenter le refroidissement. ð Observez le niveau minimum et maximum de l'indicateur. Il est nécessaire de remplir le réservoir d'eau au moins jusqu'au niveau minimum afin que la pompe puisse fonctionner.

5. Au besoin, placez les blocs réfrigérants dans le

compartiment du réservoir d'eau afin d'obtenir un effet de refroidissement supplémentaire. ð Observez le marquage sur le fond du réservoir d’eau. Les blocs réfrigérants ne peuvent être placés que d’un seul côté pour ne pas risquer de bloquer la pompe.

6. Remettez le réservoir d’eau en place et verrouillez-le au

7. Assurez-vous que l’extérieur de l’appareil n’est pas

humide ou mouillé. Au besoin, essuyez l’appareil.14 FR refroidisseur d'air PAE 11 / PAE 11 B / PAE 12 Fonction séchage du filtre à évaporation Avant d’entreposer l’appareil, effectuez un cycle de séchage du filtre à évaporation. Pour ce faire, procédez de la manière suivante:

1. Sur le panneau de commande ou sur la télécommande,

appuyez pendant 3s sur la touche Niveau de ventilation(31). ð L’appareil passe au niveau de ventilation maximum pendant 20min. ð La LED Niveau de ventilation(20, niveau3) clignote. ð Il est impossible d’activer une autre fonction ou un autre mode de fonctionnement.

2. Si vous voulez interrompre la fonction séchage du filtre à

évaporation avant son terme, appuyez sur la touche On / Off(32) du panneau de commande ou de la télécommande. Mise hors service Avertissement relatif à la tension électrique Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.

• Videz et nettoyez le réservoir d'eau (voir chapitre Maintenance).

• Nettoyez l'appareil conformément aux indications figurant au chapitre «Maintenance».

• Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage. Accessoires disponibles Avertissement Utilisez uniquement les accessoires et les appareils auxiliaires mentionnés dans le manuel d'utilisation. L’utilisation d’autres outils et d’autres accessoires que ceux qui sont recommandés dans le manuel d’utilisation peut entraîner un risque de blessure. Désignation Numéro d'article Filtre à évaporation PAE 11/PAE 11 B/PAE 12

Défauts et pannes Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante: Remarque Attendez au moins 3minutes après avoir terminé les travaux de maintenance et de réparation. Vous pouvez alors remettre l'appareil en marche. L’appareil ne se met pas en marche:

• Vérifiez le raccordement au secteur.

• Vérifiez le bon état du cordon et de la fiche secteur.

• Vérifiez le fusible ou le disjoncteur secteur. L'appareil fonctionne sans refroidir ou avec des performances réduites:

Vérifiez la position des volets horizontaux de ventilation. Les volets de ventilation doivent être ouverts autant que possible.

• Vérifiez si le filtre à air est encrassé. Le cas échéant, nettoyez ou remplacez le filtre à air.

• Vérifiez les distances minima par rapport aux murs et aux autres objets. Le cas échéant, placez l'appareil plus loin dans la pièce. L'appareil fonctionne, mais le refroidissement de l'air ou la pompe ne fonctionne pas:

• Vérifiez si le mode refroidissement de l’air est activé.

• Vérifiez le niveau du réservoir d'eau (voir chapitre «Remplissage du réservoir d'eau»).

• Le cas échéant, vérifiez l'absence de tout objet bloquant l'entrée de la pompe. Vérifiez que l’entrée de la pompe n’est pas bloquée.

• Si la pompe ne fonctionne pas alors que le réservoir d'eau est bien rempli et que le mode refroidissement de l'air est activé, elle est peut-être défectueuse. Contactez le service après-vente. Il y a écoulement d’eau:

• Vérifiez si l’appareil présente des fuites.

• Vérifiez l'installation correcte du réservoir d’eau. La fonction swing ne fonctionne pas:

• Le moteur de la fonction swing est éventuellement défectueux. Contactez le service après-vente. L'appareil est bruyant ou il vibre:

• Vérifiez si l’appareil est stable et bien installé en position verticale. L’appareil ne réagit pas à la télécommande infrarouge:

• Vérifiez que la distance entre la télécommande et l’appareil n’est pas trop élevée et diminuez-la si nécessaire.

• Assurez-vous qu’aucun d’obstacle ne se trouve entre l’appareil et la télécommande, par ex. des meubles ou des murs. Veillez à assurer un «contact visuel» entre l’appareil et la télécommande.

• Vérifiez l’état de charge des piles et remplacez-les si nécessaire.

• Vérifiez que la polarité des piles est respectée, au cas où les piles viennent d'être remplacées. L’appareil ne fonctionne pas parfaitement après les contrôles: Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.FR 15 refroidisseur d'air PAE 11 / PAE 11 B / PAE 12 Entretien Intervalles de maintenance Intervalles de maintenance et d'entretien avant chaque mise en service au besoin tous les 3 jours au moins toutes les 2 semaines au moins toutes les 4 semaines au moins une fois par an Nettoyage du réservoir d’eau

Contrôle des bouches d'aspiration et de sortie pour détecter les encrassements ou les corps étrangers, nettoyez le cas échéant X X Nettoyage extérieur X X Contrôle visuel de l'intérieur de l'appareil pour détecter d’éventuels encrassements X X Contrôle du filtre à air pour détecter les encrassements ou les corps étrangers, nettoyage le cas échéant X X Remplacement du filtre à évaporation

Recherche de détériorations éventuelles

Contrôle des vis de fixation X X Test fonctionnel

Protocole de maintenance et d'entretien Type d’appareil: ............................................. Numéro de série: .................................... Intervalle de maintenance et d'entretien

Nettoyage du réservoir d’eau Contrôle des bouches d'aspiration et de sortie pour détecter les encrassements ou les corps étrangers, nettoyage le cas échéant Nettoyage extérieur Contrôle visuel de l'intérieur de l'appareil pour détecter d’éventuels encrassements Contrôle du filtre à air pour détecter les encrassements ou les corps étrangers, le nettoyer le cas échéant Remplacement du filtre à évaporation Contrôle des détériorations éventuelles Contrôle des vis de fixation Test fonctionnel Remarques:

Signature: .......................................16 FR refroidisseur d'air PAE 11 / PAE 11 B / PAE 12 Avant toute opération de maintenance Avertissement relatif à la tension électrique Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

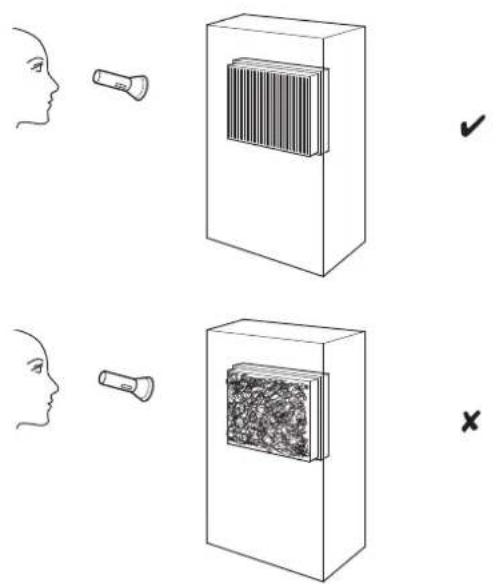

• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur. Avertissement relatif à la tension électrique Tout travail nécessitant l'ouverture de l’appareil est à réaliser par une entreprise spécialisée homologuée ou par la société Trotec. Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements

1. Retirez le filtre à air.

2. Munissez-vous d'une lampe de poche pour éclairer

l'intérieur de l'appareil.

3. Examinez l’intérieur de l’appareil pour détecter des

4. Si vous détectez une épaisse couche de poussière, faites

nettoyer l'intérieur de l'appareil par un électricien ou par la société Trotec.

5. Remettez le filtre à air en place.

Nettoyer le carter Nettoyez le boîtier avec un chiffon humide, doux et sans peluches. Veillez à ce qu’aucune humidité ne pénètre dans le boîtier. Veillez à ce qu’aucune humidité ne puisse entrer en contact avec les composants électriques. N’utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d’alcool ou les produits abrasifs, pour humidifier le chiffon. Nettoyer le réservoir d’eau Avertissement Pour nettoyer le réservoir d’eau, utilisez de l’acide citrique comme détartrant. Pendant le nettoyage, portez toujours des gants et des lunettes de protection, l’acide pouvant avoir un effet corrosif sur la peau. Observez également les indications du fabricant et les consignes de sécurité concernant l’acide citrique. Remarque Nettoyez l'appareil avec de l’acide citrique s’il présente des signes visibles de calcaire. Chauffez l’eau de nettoyage à 40°C au maximum. Au-delà, du citrate risque de se former et de détériorer l’appareil. En cas d’utilisation active, le réservoir d'eau doit être nettoyé tous les 3jours. Videz et nettoyez le réservoir d’eau avant une longue période de non-utilisation, avant le stockage ainsi qu’avant une nouvelle mise en service (par exemple si l’appareil a été stocké pendant plusieurs mois et qu’il est poussiéreux).

1. Déverrouillez le réservoir d'eau en tournant le clip de la

position horizontale à la position verticale.FR 17 refroidisseur d'air PAE 11 / PAE 11 B / PAE 12

2. Retirez le réservoir d’eau de l’appareil.

3. Rincez soigneusement le réservoir d'eau à l’acide citrique

(détartrant). Laissez le détartrant agir pendant 20minutes au maximum.

4. Ensuite, rincez l’appareil à l’eau.

5. Séchez l’intérieur du réservoir avec un chiffon non

6. Si vous désirez continuer à utiliser l'appareil, remplissez le

réservoir avec de l'eau potable fraîche (voir chapitre «Ajout d’eau dans le réservoir»).

7. Remettez le réservoir d’eau en place dans l’appareil.

8. Verrouillez le réservoir d'eau en tournant le clip de la

position horizontale à la position verticale.

9. Veillez à placer correctement le réservoir d’eau pour que

l'appareil puisse se remettre en marche. Nettoyer le filtre à air Il est nécessaire de nettoyer le filtre à air dès qu’il est sale. Cela se traduit, par exemple, par une capacité réduite (voir chapitre Défauts et pannes). Avertissement Veuillez vous assurer que le filtre à air ne soit ni usé ni endommagé. Les coins et les arêtes du filtre à air ne doivent être ni déformés ni arrondis. Avant de remettre le filtre à air en place, veuillez vous assurer que celui- ci est intact et sec!

1. Retirez le filtre à air de l’appareil.

2. Retirez le filtre à évaporation du filtre à air.

3. Nettoyez le filtre avec un chiffon doux légèrement humide

non pelucheux. Si le filtre est très encrassé, nettoyez-le à l’eau chaude à laquelle vous aurez mélangé un produit de nettoyage neutre.

4. Laissez le filtre sécher complètement. N’insérez pas de

filtre mouillé dans l’appareil!18 FR refroidisseur d'air PAE 11 / PAE 11 B / PAE 12

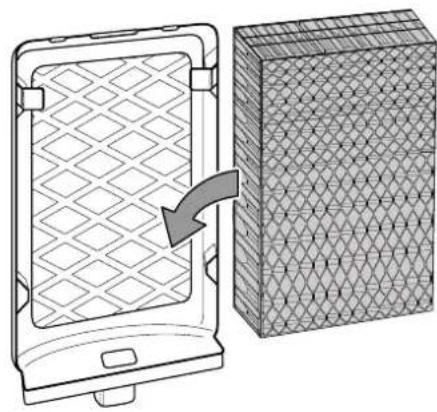

5. Replacez le filtre à évaporation dans le filtre à air.

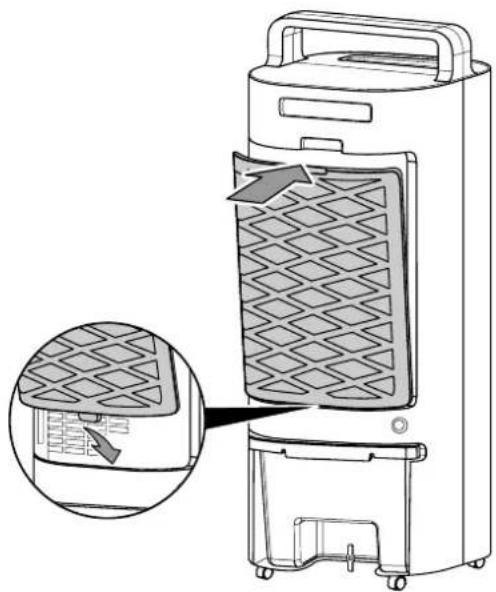

6. Insérez à nouveau le filtre à air dans l'appareil.

Remplacement du filtre à évaporation Remarque En mode Refroidissement, l'appareil ne doit pas être utilisé sans filtre à évaporation, sinon le refroidissement ne fonctionne pas. Remarque N'utilisez jamais l'appareil sans filtre à air. Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire ses performances et le détériorer. Le filtre à évaporation doit être remplacé s'il est fortement encrassé. Le filtre à évaporation se remplace environ 1 fois par an en fonctionnement standard. Laissez sécher le filtre à évaporation dans l'appareil avant de le retirer.

1. Retirez le filtre à air de l’appareil.

2. Retirez le filtre à évaporation du filtre à air.

3. Éliminez le filtre à évaporation usagés conformément à la

législation nationale en vigueur.

4. Replacez le nouveau filtre à évaporation dans le filtre à air.FR 19

refroidisseur d'air PAE 11 / PAE 11 B / PAE 12

5. Remettez le filtre à air en place dans l’appareil.

Activités après la maintenance Si vous souhaitez continuer à utiliser l'appareil:

• Rebranchez l’appareil en mettant la fiche dans la prise secteur. Si vous n’utilisez pas l’appareil pendant une longue durée:

• Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage. Annexe technique Caractéristiques techniques Paramètre Valeur Valeur Modèle PAE11/PAE11B PAE 12 Capacité d'évaporation 460 ml/h 460 ml/h Débit d’air 90m

Raccordement secteur 220 – 240V / 50Hz 220 – 240V / 50Hz Courant nominal absorbé 0,2A 0,2A Puissance absorbée 45 W 45 W Niveau de pression sonore (à 1m de distance) 55 dB(A) 55 dB(A) Capacité du réservoir d’eau 3 l 3 l Poids 3,5kg 4kg Dimensions (longueur x largeur x hauteur) 220x 220x 590mm 227x 221x 596mm Distance minimum par rapport aux murs et aux objets: vers le haut(A): vers l’arrière(B): vers les côtés(C): vers l’avant(D): 20cm 20cm 20cm 20cm 20cm 20cm 20cm 20cm Piles pour la télécommande CR2032 - 3V CR2032 - 3V20 FR refroidisseur d'air PAE 11 / PAE 11 B / PAE 12 Élimination Éliminez toujours le matériel d'emballage en respectant les impératifs écologiques et conformément aux prescriptions de gestion des déchets locaux applicables. Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, provient de la directive européenne 2012/19/UE. Il signifie que cet appareil ne doit pas être éliminé en fin de vie avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouverez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibilités de prise en charge. Sinon, adressez-vous à une entreprise homologuée dans votre pays pour le recyclage et l'élimination des appareils électriques usagés. La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l’environnement et la santé des produits dangereux qu’ils sont susceptibles de contenir. Les piles usagées et les batteries ne doivent pas être jetées avec les ordures ménagères, mais être éliminées conformément à la directive européenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du6septembre2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur. Valable uniquement en FranceTrotec GmbH Grebbener Str. 7 D-52525 Heinsberg
