MODE D'EMPLOI DTA-P.40 EINHELL

Instructions d’utilisation et d’entretien Agrafeuse pneumatique

Anleitung DTA 25 und DTA-P 40 13.11.2001 7:38 Uhr Seite 5Cher client, avant la première mise en service de l’agrafeuse, veuillez lire les instructions et suivre les consignes de service et d’entretien. Conservez ces instructions toujours avec l’appareil.

1. Etendue des fournitures

DTA 25 DTA-P 40 1 Agrafeuse pneumatique 1 Raccord enfichable R1/4” 1 Clé mâle à six pans 3 mm 3 mm 1 Clé mâle à six pans 4 mm 4 mm 1 Clé mâle à six pans 5 mm

2. Caractéristiques techniques

DTA 25 DTA-P 40 Pression de service admissible max. 6 bar 6 bar Consommation d’air env. 0,11 l/min. 0,22 l/min. Largeur de l’agrafe 5 mm 5,7 mm Longueur de l’agrafe 8 - 25 mm 19 - 40 mm Diamètre recommandé du tuyau 9 mm i Ø 9 mm i Ø Qualité de l’air comprimé: nettoyé et graissé à brouillard d’huile Puissance du compresseur Puissance de remplissage du compresseur: env. 250 l/min. ceci correspond à une capacité du moteur de 2,2 kW. Valeurs de réglage pour le service: Pression de service réglée sur le réducteur de pression ou sur le réducteur de pression du filtre: 6 bar. A respecter: Pendant les travaux avec l’agrafeuse, portez des vêtements appropriés, en particulier des lunettes de protection. Observez les consignes de sécurité.

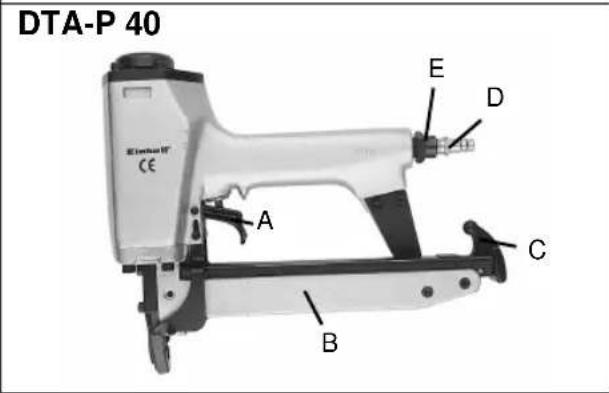

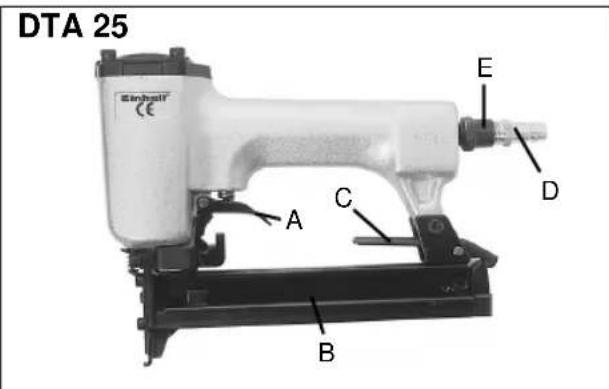

Pos. Désignation A Gâchette B Magasin C Levier de magasin D Raccord enfichable pour le raccord d’air E Raccord d’air

4. Utilisation conforme aux fins

L’agrafeuse est un outil pneumatique à emploi multiple. L’air s’échappe sur le boîtier, en avant. Ne faire effectuer réparations et maintenance que dans des ateliers spécialisés autorisés. A noter! Un diamètre intérieur insuffisant du tuyau et une conduite trop longue, provoquent une perte de puissance de l’appareil.

DTA-P 40 DTA 25 Anleitung DTA 25 und DTA-P 40 13.11.2001 7:38 Uhr Seite 65. Consignes de sécurité Prenez des précautions appropriées pour protéger votre personne et l’environnement contre des risques d’accident. N’employez l’agrafeuse que pour le but pour lequel elle a été conçue. Assurez-vous que les outils pneumatiques sont hors de portée des enfants. Ne travaillez qu’en état de calme et de concentration. N’effectuez le raccordement d’air comprimé qu’à l’aide d’un raccord à fermeture rapide. L’ajustage de la pression de service ne se fait qu’au moyen d’un réducteur de pression. N’utilisez jamais d’oxygène ou de gaz inflammable comme source d’énergie. Séparez l’appareil de la source d’air comprimé avant tout dépannage et tout travail de maintenance. N’employez que des pièces de rechange originales. Pendant votre travail avec l’agrafeuse, portez les vêtements de protection nécessaires, en particulier des lunettes et des gants de protection. Ne dépassez pas la pression d’air maximale de 6 bar. Ne dirigez pas l’agrafeuse raccordée et chargée sur des personnes. N’écartez jamais les dispositifs de sécurité et de contact. Ne laissez pas l’appareil chargé sans surveillance. N’utilisez pas d’appareils défectueux. N’employez que des agrafes originales Einhell. Après la déconnexion, l’appareil doit être sans pression. N’utilisez jamais l’appareil sans agrafes.

Vissez le raccord enfichable fourni dans le raccord d’air. Pour remplir le magasin, appuyez sur le levier du magasin et tirez la gaine inférieure du magasin en arrière jusqu’à la butée. Mettez les agrafes dans le magasin en introduisant d’abord l’épaule d’agrafe. Pour les agrafeuses professionnelles, les agrafes sont placées d’en haut sur le rail du magasin. N’introduisez pas plus d’une barre complète d’agrafes, sinon le magasin serait surchargé et ne pourrait plus être fermé. Pour l’agrafage, placez l’agrafeuse - évidemment après avoir raccordé l’air comprimé - et tirez bien une fois la gâchette; ensuite lâchez celle-ci après chaque coup. Faites attention à ce que vous n’agrafiez pas deux fois au même endroit. Attention! Si toutefois une agrafe restait coincée dans la gaine, il faudrait immédiatement mettre l’agrafeuse hors pression (enlever la conduite d’alimentation en air comprimé) et enlever seulement ensuite la plaque de recouvrement. Retirez l’agrafe coincée, nettoyez éventuellement la queue, et refermez le tout. En même temps, le magasin doit être ouverte. Enlevez les agrafes restantes.

7. Maintenance et entretien

Le respect des consignes de maintenance indiquées ici, assure la pérennité de ce produit de qualité ainsi’qu’ un fonctionnement sans défaillance. Avant de commencer tout travail, vérifiez que le magasin est bien fixé. Nettoyez à fond l’appareil immédiatement après le travail. Un graissage régulier est la condition préalable pour un fonctionnement irréprochable et durable de votre agrafeuse. N’utilisez que de l’huile spéciale de machine. Vous avez plusieurs possibilités pour le graissage:

7.1 à l’aide d’un graisseur à brouillard d’huile

Un graisseur à brouillard d’huile est inclus dans l’unité d’entretien complète qui est fixée au compresseur.

Si votre appareil ne dispose ni d’une unité d’entretien ni d’un graisseur de ligne, on devra mettre 3 à 5 gouttes d’huile dans le raccord d’air comprimé avant chaque mise en service de l’outil pneumatique. Si l’outil pneumatique était hors service pendant quelque jours, vous devriez mettre 5 à 10 gouttes d’huile dans le raccord d’air comprimé avant la mise en circuit. Ne conservez votre outil pneumatique que dans des locaux secs. Sont exclus de la garantie: Pièces usées Dommages causés par une pression de service inadmissible. Dommages causés par un air comprimé non- conditionné. Dommages causés par une utilisation mal appropriée ou par une intervention non-autorisée.
