BRUGSANVISNING DTA-P.40 EINHELL

5. Säkerhetsanvisningar

Bruk alltid de nødvendige beskyttelsesklær när De arbeider med stifteren, spesielt beskyttelsesbriller.

Stifteren er et trykkluftdrevet verktøy til mange formål.

5. Sikkerhetshenvisninger

Utelukket fra garantiordningen er:

før De tager klammepistolen i brug første gang, bedes De læse vejledningen igennem og følge brugs- og vedligholdelsesanvisningerne under brugen.

Denne vejledning bedes De altid opbevare i nærheden af maskinen.

1. Leverancens omfang

DTA 25 DTA-P 40
●1 trykluftklammepistol ●	●
●1 tilslutningsnippel R 1/4” ●	●
●1 unbraconøgle 3 mm 3 mm
●1 unbraconøgle 4 mm 4 mm
●1 unbraconøgle 5 mm

2. Tekniske data

DTA 25 DTA-P 40

Max. tilladt arbejdstryk 6 bar 6 bar
Luftforbrug ca. 0,11 0,22 L/min
Klammebredde 5 mm 5,7 mm
Klammelængde 8 - 25 mm 19 - 40 mm
Anbefalet slangediameter
indvendig ∅	9 mm	9 mm

• Trykluftkvalitet
  Renset og oliesmurt
• Kompressorkapacitet
  Kompressorens kapacitet ca. 250 l/min, hvilket svarer til en motoreffekt på 2,2 kW

- Indstillingsværdier for arbejdet Indstillet arbejdstryk på trykaflastningsventilen eller filtertrykaflastningsventilen 6 bar

Bemærk:

Bær det nødvendige sikkerhedsudstyr, først og fremmest beskyttelsesbriller, under arbejdet med klammepistolen.

Følg sikkerhedsbestemmelserne.

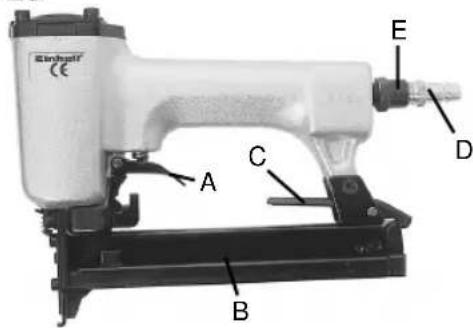

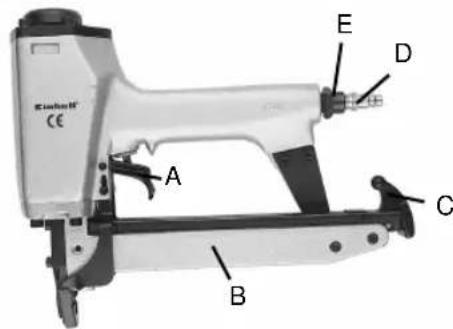

3. Oversigt over maskinen

DTA 25

Sinchaff CE A C B D E

DTA-P 40

E D A B C

Pos. Betegnelse

A Start/stop

B Magasin

C Magasinarm

D Tilslutningsnippel til lufttilslutning

E Lufttilslutning

4. Korrekt anvendelse

Klammepistolen er en lethåndterlig, trykluftdrevet maskinen med mange anvendelsesmuligheder.

Returluften blæses fremad ud af huset.

Reparationer og service må kun udføres af et autoriseret specialværksted.

Bemærk!

Hvis slangens indvendige diameter er for lille og slangen er for lang, medfører det effekttab på maskinen.

DK

5. Sikkerhedshenvisninger

Beskyt Dem selv og Deres omgivelser mod faren for ulykker ved at træffe egnede sikkerhedsforanstaltninger.

• Anvend ikke klammepistolen i strid med sit formål.
• Opbevar trykluftværktøj utilgængeligt for børn.
• Arbejd kun med maskinen, når De er udhvilet og koncentreret.
  ●Tryklufttilslutningen skal ske via en lynkobling.
• Indstillingen af arbejdstrykket skal ske via en trykaflastningsventil.
• Anvend ikke ilt eller brændbare gasser (trykgas, brændselsgas) som energikilde.
• Afbryd maskinens forbindelse til trykluftkilden før fejlafhjælpning og vedligeholdelsesarbejder.
  ●Anvend udelukkende originale reservedele.
  ●Bær det nødvendige beskyttelsesudstyr, først og fremmest beskyttelsesbriller og arbejdshandsker, når De anvender klammepistolen.
• Overskrid ikke det maksimale lufttryk på 6 bar.
• Sigt ikke på personer med den tilsluttede og ladte klammepistol.
  ●Fjern ikke indgrebsbeskyttelsesanordninger.
  -Forlad ikke den ladte klammepistol ubevogtet.
  ●Anvend ikke maskinen, hvis den er defekt.
  ●Anvend altid originale klammer fra Einhell.
  ●Maskinen må ikke stå under tryk efter udkobling.
  ●Anvend aldrig maskinen uden klammer.

6. Ibrugtagning

Skru den medfølende tilslutningsnippel ind i lufttilslutningen.

For at fylde nye klammer i magasinet skal De trykke på magasinarmen og trække magasinunderdelen tilbage indtil stop. Læg klammerne i magasinet med ryggen fremad. I klammepistolen Profi sættes klammerne på magasinsskinnen oppefra. Læg ikke mere end en hel stang med klammer i, da magasinet ellers bliver overfyldt og ikke vil kunne lukkes. Forudsat at klammepistolen er tilsluttet trykluft, kan De sætte pistolen på det emne som skal hæftes og „trykke af“. Slip aftrækkeren efter hvert skud.

Vær opmærksom på, at De ikke hæfter to gange på samme sted.

Bemærk!

Skulle der blive en klamme siddende i stempelgangen, skal tryklufttilførslen til klammepistolen omgående afbrydes. Først derefter kan de demontere afdækningspladen. Fjern fastklemte klammer, rengør om nødvendigt stempelgangen og genmonter afdækningspladen. Magasinet skal i den forbindelse naturligvis være åbent, og de resterende klammer skal tages ud.

7. Vedligehold og pleje

Ved overholdelse af de her anførte vedligeholdelsesanvisninger sikres dette kvalitetsproduktet en lang levetid samt en fejlfri anvendelse. Kontrollér før hver eneste ibrugtagning, at magasinet sidder ordentlig fast. Foretag grundig rengøring af maskinen omgående efter endt arbejde.

Forudsætningen for, at klammepistolen på længere sigt fungererer fejlfrit, er en regelmæssig smøring. Anvend kun specialværktøjsolie.

Smøring kan foretages på følgende måder:

7.1 via et tågesmøreapparat

En komplet serviceenhed indeholder et tågesmøreapparat og er placeret på kompressoren.

7.2 manuelt

Hvis Deres anlæg hverken er forsynet med en serviceenhed eller en smøreledning, skal trykluftværktøjet tilføres 3-5 dråber specialværktøjsolie gennem tryklufttilslutningen før hver eneste ibrugtagning. Hvis trykluftværktøjet ikke bruges i flere dage, skal De tilføre 5-10 dråber olie ned i trykluftstilslutningen, inden De starter maskinen.

Opbevar altid trykluftværktøjet på et tørt sted.

Garantien omfatter ikke:

• Sliddele.
• Skader som følge af overskridelse af det tilladte arbejdstryk.

- Skader som følge af ubehandlet trykluft.

- Skader opstået som følge af ukorrekt brug eller uautoriseret reparation.

Garantiperioden regnes fra købsdatoen og er gældende i 1 år.

Garantien dækker mangelfuld udførelse eller materiale- og funktionsfejl.

Nødvendige reservedele og anvendt arbejdstid ved garanti-ydelser beregnes ikke.

Der hæftes ikke for følgeskader.

Deres kundeservicekontakt

GARANTIEURKUNDE

Der tages forbehold för tekniske ændringer
