ATLVEKS88X10A+ - Réfrigérateur ATLANTIC - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type d'appareil	Chauffe-eau électrique
Capacité	88 litres
Puissance	3000 W
Dimensions	Hauteur : 1,45 m ; Diamètre : 0,45 m
Poids	75 kg
Installation	Verticale, murale
Température maximale	75 °C
Énergie	Alimentation électrique 230 V
Classe énergétique	B
Garantie	2 ans
Entretien	Vérification annuelle de la résistance et de l'anode
Sécurité	Protection contre la surchauffe et les fuites
Accessoires inclus	Kit de fixation et manuel d'utilisation

FOIRE AUX QUESTIONS - ATLVEKS88X10A+ ATLANTIC

Comment installer l'ATLANTIC ATLVEKS88X10A+ ?

Assurez-vous de suivre les instructions d'installation fournies dans le manuel. Vérifiez que toutes les connexions électriques et hydrauliques sont correctement effectuées avant de mettre l'appareil sous tension.

Que faire si l'ATLANTIC ATLVEKS88X10A+ ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation. Assurez-vous également que le disjoncteur n'a pas sauté et que l'interrupteur est en position 'ON'.

Comment régler la température de l'ATLANTIC ATLVEKS88X10A+ ?

Utilisez le thermostat intégré pour ajuster la température selon vos besoins. Reportez-vous au manuel d'utilisation pour des instructions détaillées sur l'utilisation du thermostat.

Que faire si l'eau ne chauffe pas ?

Vérifiez que l'appareil est correctement alimenté en électricité et que le thermostat est réglé à une température supérieure à celle de l'eau actuelle. Si le problème persiste, contactez un professionnel.

Comment entretenir l'ATLANTIC ATLVEKS88X10A+ ?

Un entretien régulier est recommandé. Nettoyez l'appareil de manière périodique et vérifiez les filtres et les connexions. Consultez le manuel pour des instructions spécifiques sur l'entretien.

Quelle est la garantie de l'ATLANTIC ATLVEKS88X10A+ ?

La garantie de l'ATLANTIC ATLVEKS88X10A+ est généralement de 2 ans à partir de la date d'achat. Veuillez vérifier votre certificat de garantie pour plus de détails.

Comment résoudre un bruit anormal provenant de l'ATLANTIC ATLVEKS88X10A+ ?

Des bruits anormaux peuvent indiquer un problème. Assurez-vous que l'appareil est installé correctement et qu'il n'y a pas d'objets obstruant le fonctionnement. Si le bruit persiste, contactez un technicien.

L'ATLANTIC ATLVEKS88X10A+ est-il écoénergétique ?

Oui, l'ATLANTIC ATLVEKS88X10A+ est conçu pour être écoénergétique, respectant les normes d'efficacité énergétique en vigueur. Consultez les spécifications pour plus de détails sur sa consommation d'énergie.

MODE D'EMPLOI ATLVEKS88X10A+ ATLANTIC

Avertissements généraux 34

Consignes de sécurité....36

Recommendations....37

Installation et mise en marche de l'appareil ....38

COMMENT UTILISER L'APPAREIL....39

Réglage du thermostat ....39

RANGEMENT DES ALIMENTS....40

NETTOYAGE ET ENTRETIEN....40

Dégivrage 41

Remplacement de l'ampoule du réfrigérateur ....41

Produit liste des pièces....45

Fiche produit....45

Les instructions d'utilisation s'appliquent à de nombreux modèles. Toutefois il peut y avoir des différences.

PARTIE- 1. INSTRUCTIONS PREALABLES

Avertissements généraux

MISE EN GARDE: Maintenir dégagées les ouvertures de ventilation dans l'enceinte de l'appareil ou dans la structure d'encastrement.

MISE EN GARDE: Ne pas utiliser de dispositifs mécaniques ou autres moyens pour accélérer le processus de dégivrage autres que ceux recommandés par le fabricant.

MISE EN GARDE: Ne pas endommager le circuit de réfrigération.

MISE EN GARDE: Ne pas utiliser d'appareils électriques à l'intérieur du compartiment de stockage des denrées, à moins qu'ils ne soient du type recommandé par le fabricant..

AVERTISSEMENT: Pour éviter tout risque lié à l'instabilité de l'appareil, fixez-le suivant les instructions prescrites.

• Cet appareil n'est pas prévu pour une utilisation à des altitudes supérieures à 2000 m.
• Le gaz réfrigérant R600a qui est contenu dans le réfrigérateur est un gaz naturel et non nuisible à l'environnement, mais combustible. Il est donc important de transporter et installer votre réfrigérateur avec soin afin de ne pas endommager les conduits réfrigérants. Dans le cas d'un choc ou fuite de gaz, éviter tout contact avec une flamme ou un foyer à proximité et ventiler le local.
• Il est recommandé de ne pas utiliser des objets métalliques pointus ou autres objets artificiels pour accélérer la décongelation.
• Ne pas stocker dans cet appareil des substances explosives telles que des aérosols contenant des gaz propulseurs inflammables.
• Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que:

- des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels;

- des fermes;

- l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel;

- des environnements du type chambres d'hôtes.

autre dispositif qui met l'appareil sous tension automatiquement.

- Si la prise ne correspond pas à la fiche du réfrigérateur, elle doit être remplacée par le fabricant, son représentant ou tout autre personne qualifiée afin d'éviter un danger.

- Cet appareil ne doit pas être utilisé par les personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales réduites ou par des personnes ne possédant pas l'expérience ou la connaissance requise. Elles ne peuvent être autorisées à utiliser cet appareil qu'après avoir été formées ou bien sous la supervision d'une personne responsable de leur sécurité. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec cet appareil.

- Une fiche de terre spéciale a été branchée au câble d'alimentation de votre réfrigérateur. Cette fiche doit être utilisée avec une autre prise de terre spéciale de 16 ampères. Si vous ne disposez pas d'une telle prise dans votre domicile, veuillez contacter un technicien qualifié pour qu'il procède à son installation.

- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

Consignes de sécurité

• Le gaz réfrigérant R600a qui est contenu dans le réfrigérateur est un gaz naturel et non nuisible à l'environnement, mais combustible. Il est donc important de transporter et installer votre réfrigérateur avec soin afin de ne pas endommager les conduits réfrigérants. Dans le cas d'un choc ou fuite de gaz, éviter tout contact avec une flamme ou un foyer à proximité et ventiler le local.
• Il est recommandé de ne pas utiliser des objets métalliques pointus ou autres objects artificiels pour accélérer la décongelation.
• Ne pas utiliser d'appareils électriques à l'intérieur de réfrigérateur.
• Si cet appareil sert à remplacer un vieux réfrigérateur, retirez-le ou détruissez les fermetures avant de vous débarrasser de l'appareil. Ceci permet d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger.
• Les réfrigérateurs et congélateurs hors d'usage renferment des gaz calorifuges et réfrigérants qui doivent être évacués correctement. Veillez à ce que l'ancien réfrigérateur soit mis au rebut correctement. Veuillez contacter les autorités locales de votre région pour obtenir des renseignements concernant la mise au rebut et les endroits possibles.. Parfois le revendeur reprend l'ancien réfrigérateur. Assurez-vous que les tubes frigorifiques ne sont pas endommagés anant la mise à la décharge.

REMARQUE IMPORTANTE :

Important ! Avant de mettre votre appareil en route, veuillez lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement. Conservez cette notice d'utilisation avec votre appareil.

A la réception de l'appareil, vérifiez qu'il ne soit pas endommagé et que les pièces et accessoires soient en parfait état.

N'utilisez pas un appareil endommagé. En cas de doute, vérifiez auprès de votre vendeur.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Recommendations

! Avertissement: N'utilisez pas d'appareils mécaniques ou d'autres moyens artificiels pour accélérer le processus de décongélation. N'utilisez pas d'appareils électriques dans l'espace de stockage des aliments de l'appareil. N'obstruez pas les ouvertures de ventilation de l'appareil. N'endommagez pas le circuit de liquide réfrigérant du réfrigérateur.

- Ne pas utiliser des adapteurs ou joints qui pourraient provoquer le surchauffage ou l'incendie.

- Ne pas brancher sur la fiche des cables abimés et courbés.

- Ne tordez pas et ne pliez pas les câbles.

- Ne pas permettre aux enfants de jouer avec l'appareil. Les empècher de s'asseoir sur les rayons ou de se suspendre à la porte.

- Pour racler le givre formé dans la partie congélante, ne pas utiliser des objets metalliques tranchants qui pourraient Abîmer le corps du congélateur et créer des dommages irréversibles. Pour faire cela, utiliser un grattoir en plastique.

- Ne pas insérer la fiche dans la prise avec la main mouillée.

- Afin d'éviter le danger d'explosion des bouteilles ou boîtes métalliques qui contiennent des liquides gazeux, ne pas les placer dans la partie congélation.

- Les bouteilles contenant de l'alcool en grande quantité doivent être soigneusement rebouchées et placées perpendiculairement dans l'appareil.

- Ne pas toucher la surface réfrigérante avec la main mouillée, afin d'éviter le risque d'être brulé ou blessé.

- Ne pas manger le givre sortie de la partie congélante.

- Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.

- Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabriquant ou par un agent de maintenance ou une personne dûment qualifiée.

Installation et mise en marche de l'appareil

Avertissement ! Cet appareil doit être branché à une borne de mise à la terre. Lors de l'installation de l'appareil, veillez à ce que le câble d'alimentation ne soit pas

coincé dessous, dans quel cas ce dernier serait endommagé.

- Avant la mise en marche, placez l'appareil dans sa position correcte et attendez au moins trois heures sans bouger l'appareil. Ceci permet au circuit réfrigérant de se mettre bien en place et de fonctionner correctement.

- Nettoyez l'appareil à fond, en particulier l'intérieur, avant l'utilisation (Voir Nettoyage et Entretien).

- L'installation de l'appareil et les branchements électriques doivent être effectués par un technicien, conformément au manuel d'installation et aux règlements locaux.

- La procédure d'installation dans une unité de cuisine est indiquée dans le manuel d'installation. Ce produit doit être utilisé dans des unités de cuisine adéquats.

- Cet appareil doit être branché avec une prise correctement installée contenant un fusible. L'alimentation électrique (CA) et le voltage lors du fonctionnement doivent correspondre aux détails de la plaquette du nom (la plaquette du nom est à l'intérieur gauche de l'appareil).

- Branchez à une prise reliée à la terre. Si la prise n'a aucun contact avec la terre ou si la prise ne correspond pas au nécessaire, nous vous conseillons de contacter un électricien autorizé pour prêter assistance.

- Le fabricant n'est pas responsable de la non réussite du branchement à la terre comme décrit dans ce livre.

- Il peut se produire une odeur quand vous mettez en marche l'appareil pour la première fois. Celle-ci disparaît quand l'appareil commence à refroidir.

COMMENT UTILISER L'APPAREIL

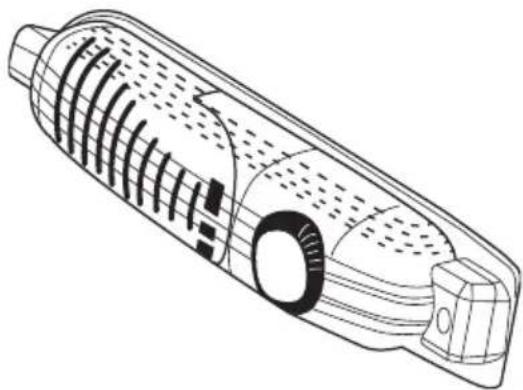

Réglage du thermostat

• Le thermostat règle automatiquement la température intérieure du compartiment du réfrigérateur et du compartiment du congélateur. En tournant le bouton de la position 1 à 5, vous pouvez obtenir des températures plus froides.
• La position " 0 " indique que le thermostat est fermé et que le refroidissement est impossible.
• Pour le stockage à court terme des aliments dans le compartiment du congélateur, vous pouvez régler le bouton entre la position minimum et moyenne (1-3).
• Pour le stockage à long terme des aliments dans le compartiment du congélateur, vous pouvez régler le bouton dans la position moyenne (3-4).
• Note: La température environnante, la température des aliments frais stockés et le nombre de fois que la porte est ouverte, affectent la température dans les compartiments du réfrigérateur et du congélateur. Changez le réglage de la température si nécessaire.
• Quand vous mettez en marche l'appareil pour la première fois, vous devez le faire sans aucun aliment à l'intérieur pendant 24 heures et sans ouvrir la porte. Si vous devez l'utiliser rapidement, ne mettez pas trop d'aliments à l'intérieur.
• Si l'appareil est arrêté ou débranché, vous devez attendre au moins 5 minutes avant de le remettre en marche pour ne pas endommager le compresseur.
• GARDE-MANGER (sans étoile): Le garde-manger (réfrigérateur) n'a pas de congélateur mais peut refroidir jusqu'à 4 - 6 °C.

RANGEMENT DES ALIMENTS

Le compartiment réfrigérateur est utilisé pour conserver des aliments pendant quelques jours.

• Ne pas placer d'aliments au contact direct de la paroi arrière du compartiment réfrigérateur. Laisser un peu d'espace autour des aliments pour permettre la circulation de l'air.
• Ne pas placer d'aliments chauds ou de liquides s'évaporant dans le réfrigérateur.
• Toujours conserver les aliments dans des récipients fermés ou enveloppés.
• Pour réduire l'humidité et éviter la formation de givre, ne jamais placer de liquides dans des conteneurs non fermés dans le réfrigérateur.
• Il est recommandé de placer la viande de tous les types, emballée en paquets, sur l'étagère en verre juste au-dessus du bac à légumes, où l'air est plus frais.
• Pour éviter que l'air froid ne s'échappe, essayer de ne pas ouvrir la porte trop souvent et ne pas laisser la porte ouverte longtemps.

NETTOYAGE ET ENTRETIEN

• Débranchez l'appareil avant de le nettoyer.
• Ne lavez pas l'extérieur du réfrigérateur à grande eau.
• Nettoyez régulièrement les compartiments réfrigérateur et congélateur avec du bicarbonate de soude dilué dans de l'eau tiède.
• Lavez les accessoires séparément avec de l'eau savonneuse. Ne les lavez pas dans le lave-vaisselle.
• N'utilisez pas de produits abrasifs ni de détergents. Après le lavage, rincez à l'eau claire et séchez soigneusement. Séchez-vous les mains avant de rebrancher l'appareil une fois le nettoyage terminé.
• Il est conseillé de nettoyer le condensateur (situé à l'arrière) avec un balai une fois par an pour économiser l'énergie et augmenter la productivité de l'appareil.

LE CORDON D'ALIMENTATION DOIT ETRE DEBRANCHE.

- Le dégivrage s'effectue automatiquement dans le compartiment réfrigérateur pendant le fonctionnement. L'eau de décongélation est recueillie par le plateau d'évaporation et s'évapore automatiquement.

- Le plateau d'évaporation et le trou de vidange de l'eau de décongélation doivent être nettoyés périodiquement avec le bouchon de vidange de décongélation pour éviter que l'eau ne s'accumule au fond du réfrigérateur au lieu de s'écouler.

- Vous pouvez également verser un demi verre d'eau dans le trou de vidange pour nettover l'intérieur.

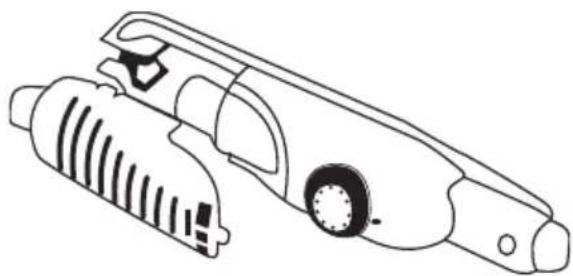

Remplacement de l'ampoule du réfrigérateur

Lorsque l'on remplace la lampe du réfrigérateur ;

1. Débrancher le réfrigérateur,
2. Ouvrir les crochets du couvercle sur la lampe, faire sortir le couvercle,
3. Remplacer la lampe par une autre qui n'est pas supérieure à 15 W.
4. Remettre en place le couvercle ; rebrancher le réfrigérateur après 5 minutes

Remplacement du voyant à LED

Si le voyant à LED de votre réfrigérateur s'allume, contactez le centre de dépannage car celui-ci doit être remplacé uniquement par le personnel agréé.

Transport et déplacement

• Si nécessaire, conservez les cartons et le polystyrène d'emballage d'origine.
• Au cours du transport, l'appareil doit être maintenu fermé au moyen d'une large bande de tissu ou d'une corde robuste. Respectez rigoureusement les règles de transport inscrites sur le carton d'emballage.

- Avant tout transport ou déplacement, retirez les objets amovibles (étagères, bac à légumes, etc.) ou fixez-les à l'aide de ruban adhésif pour éviter qu'ils ne s'entrechoquent.

PARTIE- 6. AVANT D'APPELER LE SERVICE APRES VENTE

Votre réfrigérateur ne fonctionne pas.

Vérifiez les points suivants :

• L'appareil est-il alimenté (voyant vert allumé) ?
- Le commutateur principal de l'habitation est-il activé ?
- Le bouton de réglage du thermostat est peut-être positionné sur « 0 ».
- La tension de la prise peut être insuffisante. Pour vous en assurer, branchez un autre appareil, dont vous êtes sûr qu'il fonctionne, sur cette prise.

Les performances de votre réfrigérateur sont médiocres (voyant rouge allumé).

Vérifiez les points suivants :

• L'appareil est peut-être surchargé.
- Le thermostat est en position "1" (dans ce cas, réglez-le sur une valeur adéquate).
- Les portes sont-elles correctement fermées ?
- De la poussière s'est peut-être accumulée sur le condensateur.
- L'espace à l'arrière et sur les côtés de l'appareil est peut-être insuffisant.

L'appareil est bruyant.

Le gaz réfrigérant qui circule dans le réfrigérateur peut émettre un léger bruit (bruit de bulles) même lorsque le compresseur n'est pas en activité. Ce bruit est parfaitement normal. Toutefois, si vous entendez d'autres bruits, vérifiez les points suivants :

• L'appareil est-il à niveau ?
- L'arrière de l'appareil est-il en contact avec un objet ou un mur ?
- Les accessoires vibrent peut-être à l'intérieur du réfrigérateur.

Si vous trouvez de l'eau dans le bas du réfrigérateur, vérifiez le point suivant :

- L'orifice d'évacuation de l'eau de dégivrage est peut-être bouché. Dans ce cas, débouchez-le à l'aide de la tige du bouchon.

Recommendation importante :

- Votre réfrigérateur / congélateur ne doit pas être placé dans une pièce trop froide ou trop chaude. Sinon, il ne pourra pas fonctionner correctement. Les témpératures minimales et maximales de la pièce où doit être placé votre appareil dépendent de la classe climatique de votre réfrigérateur. Veuillez vous référer à la classe indiquée sur la plaque signélatique collée sur votre appareil.

Classe climatique	Témpérature ambiante (°C)
T Entre 16 et 43
ST Entre 16 et 38
N Entre 16 et 32
SN Entre 10 et 32

Recommendations

• Si l'appareil reste inactif durant une longue période (par exemple, durant les vacances d'été), débranchez-le et nettoyez-le, puis laissez la porte ouverte pour éviter la formation de moisissure et d'odeurs désagréables.
• Pour arrêter complètement l'appareil, débranchez-le de la prise secteur (lors du nettoyage ou lorsque les portes sont laissées ouvertes).

Informations relatives à la conformité

Ce produit est conforme aux normes européennes de sécurité en vigueur relatives aux appareils électriques.

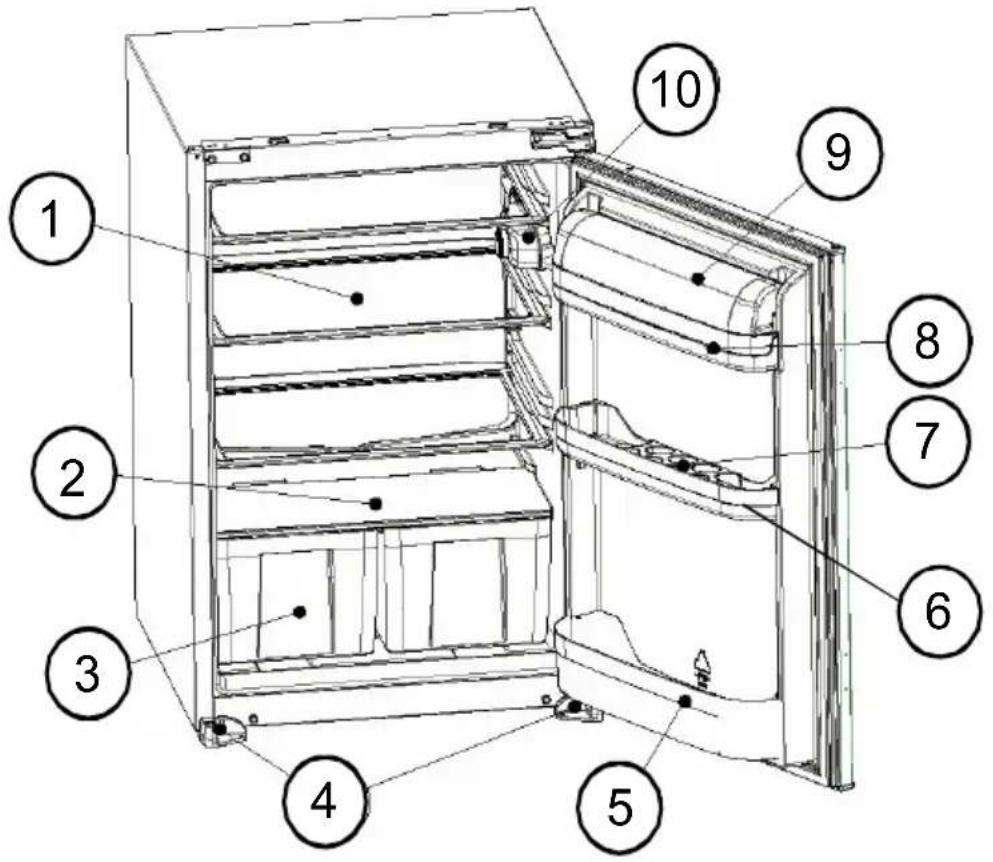

Cette présentation ne sert que de renseignement sur les parties de l'appareil.
Celles-ci pourraient varier en fonction du modèle de l'appareil.

1) ÉTAGÈRE DU RÉFRIGÉRATEUR
2) COUVERCLE DU BAC À LÉGUMES (VERRE DE SÉCURITÉ)
3) BAC À LÉGUMES
4) PIEDS GAUCHE&DROIT
5) ÉTAGÈRE POUR LES BOUTEILLES
6) ÉTAGÈRE DU MILIEU
7) ÉTAGÈRE POUR LES OEUFS
8) ÉTAGÈRE POUR LE BEURRE
9) COUVERCLE DE L'ÉTAGÈRE POUR LE BEURRE
10) BOÎTE DU THERMOSTAT

Produit liste des pièces

Marque / Modèle	ATLANTIC
	Réfrigérateur
Clayettes en verre	4
Bac à légumes	2
Balconnets de porte	3
Casier à œufs	1
Guide d’utilisation / Instructions de montage	Ja
Documents de garantie	Ja

Fiche produit

Marque & Catégorie produit		ATLANTIC
		1(Réfrigérateur)
Modèle ATLVEKS88X10A+
Classe énergétique A+
Consommation énergétique annuelle * kWh / an 121
Volume brut total Lt 135
Volume net total Lt 134
Volume net du congélateur Lt -
Volume net du réfrigérateur Lt 134
Classement par étoiles -
Temps de montée de la température (-18°C) - (-9°C)	Min. -
Pouvoir de Congélation kg / 24h -
Classe climatique ** T/N (16		°C - 43 °C)
Dimensions (H X L x P) mm 540x545x875

* Consommation d'énergie de 121 kWh par an, calculée sur la base du résultat obtenu pour 24 heures dans des conditions d'essai normalisées. La consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'appareil.
** Cet appareil est conçu pour être utilisé à une température ambiante comprise entre 16°C et 43°C.

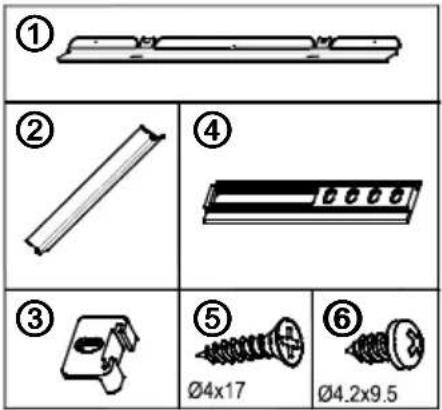

INSTRUCTIONS DE MONTAGE

! Avant l'installation veuillez lire attentivement ces instructions.
! N'installez le réfrigérateur/congélateur que dans un meuble de cuisine stable.
! Si nécessaire inversez le sens d'ouverture de la porte en suivant les instructions.

1. Référez-vous à la figure A pour la liste des pièces nécessaires à l'installation.
2. Insérer la barre de fer ^1 dans les encoches sur le dessus du produit et vissez là ^6 en vous référant à la figure D.
3. Passez le cordon d'alimentation par le conduit d'aération situé à l'arrière du produit afin qu'une fois le produit poussé dans la niche il soit facile de le branché. Se référer à la figure C.
4. Couper le joint suivant la hauteur nécessaire et coller le sur le côté du produit. Se référer à la figure E et à son agrandissement en vue par le dessus.
5. Relever l'appareil et glissez-le dans le meuble de cuisine.
6. Pousser l'appareil vers le fond du meuble jusqu'à ce que le joint vienne combler l'espace entre le produit le meuble sur les côtés.
7. Aligner les pieds du produit avec le meuble de cuisine.
8. Vissez ^5 ces derniers. Se référer à la figure F.
9. Vissez ^5 la barre de fer ^2 en haut du produit au meuble de cuisine. Se référer à la figure G.
10. Vissez ^6 les guides ^3 des glissières sur la porte du produit. Se référer à la figure H.
11. Coller la porte du produit à la porte du meuble de cuisine en les maintenant dans une position à 90°.
12. Insérer la glissière ^4 dans le guide ^3 et aligner la fente comme sur l'agrandissement en haut à droite de la figure H.
13. Vissez ^5 la glissière ^4 sur la porte du meuble de cuisine.
14. Laissez 1 à 2 mm entre la porte du produit et la porte du meuble de cuisine. Se référer à la figure H.

1. Ouvrez la porte du réfrigérateur ^14 et du congélateur ^11 .
2. Démontez la charnière de la porte congélateur ^12 et remontez-la de l'autre côté. (fig.J)
3. Démonter la partie métallique servant de fermeture à la porte congélateur ^15 et remontez-la de l'autre côté. (fig.J)
4. Insérez l'axe supérieur de la porte du congélateur ^11 dans le trou qui se trouve dans la partie supérieure du produit puis insérez l'axe du bas dans la charnière ^13 . Vissez cette dernière sur le produit. (fig.J)
5. Démonter la charnière de la porte ^15 du réfrigérateur. (fig.K)
6. Dévisser l'axe du haut de la porte ^16 du réfrigérateur et montez-le de l'autre côté de la charnière (retourner cette dernière). (fig.K.a)
7. Dévisser l'axe du bas de la porte ^17 et repositionez-le de l'autre côté. (fig.K.b)
8. Retirez les caches en plastique et repositionez-les de l'autre côté. (fig.K.c)
9. Positionnez puis insérez la porte du réfrigérateur ^14 dans l'axe en bas ^18 et revissez la charnière ^15 en position haute.
