Caractéristiques techniques	Modèle : Cleco 30ESN12FA3, Type : Visseuse, Alimentation : Électrique, Couple maximal : 30 Nm, Vitesse : Variable, Poids : 1,2 kg
Utilisation	Idéale pour le vissage dans divers matériaux, adaptée pour les applications industrielles et de construction.
Maintenance et réparation	Vérifier régulièrement l'état des accessoires, nettoyer les filtres et lubrifier les pièces mobiles selon les recommandations du fabricant.
Sécurité	Porter des équipements de protection individuelle (EPI) tels que des lunettes de sécurité et des gants, respecter les consignes de sécurité lors de l'utilisation.
Informations générales	Produit conçu pour une utilisation professionnelle, garantie de 2 ans, disponibilité des pièces de rechange.

FOIRE AUX QUESTIONS - 30ESN12FA3 Cleco

Comment changer l'embout de la visseuse Cleco 30ESN12FA3 ?

Pour changer l'embout, assurez-vous que la visseuse est éteinte. Appuyez sur le bouton de déverrouillage de l'embout, puis retirez l'embout actuel. Insérez le nouvel embout et relâchez le bouton pour le verrouiller en place.

Que faire si la visseuse ne démarre pas ?

Vérifiez d'abord si la visseuse est correctement branchée ou si la batterie est chargée. Si elle est branchée et ne démarre toujours pas, vérifiez le fusible ou le disjoncteur.

Comment régler le couple de serrage sur la Cleco 30ESN12FA3 ?

Le couple de serrage peut être réglé via le sélecteur de couple situé sur le corps de la visseuse. Tournez le sélecteur jusqu'à la valeur de couple souhaitée.

Pourquoi ma visseuse surchauffe-t-elle ?

Une surchauffe peut être causée par une utilisation prolongée ou un blocage de l'embout. Laissez la visseuse refroidir et vérifiez qu'il n'y a pas d'obstruction.

Comment nettoyer la visseuse Cleco 30ESN12FA3 ?

Débranchez la visseuse et utilisez un chiffon propre pour essuyer la surface. Évitez d'utiliser des produits chimiques agressifs. Pour les parties internes, faites appel à un service professionnel.

La visseuse fait du bruit lors de l'utilisation, que faire ?

Un bruit excessif peut indiquer un problème avec les roulements ou la mécanique interne. Arrêtez l'utilisation et contactez un service d'assistance technique.

Comment savoir si ma batterie est défectueuse ?

Si la visseuse ne fonctionne pas même après une charge complète, il est possible que la batterie soit défectueuse. Testez avec une autre batterie compatible pour confirmer.

Quels types de vis peuvent être utilisés avec la Cleco 30ESN12FA3 ?

La visseuse est conçue pour fonctionner avec des vis à tête hexagonale et des vis à métaux standard. Assurez-vous que la taille des vis est adaptée à l'embout utilisé.

Y a-t-il une garantie pour la visseuse Cleco 30ESN12FA3 ?

Oui, la visseuse est généralement couverte par une garantie limitée de 2 ans contre les défauts de fabrication. Vérifiez les conditions spécifiques dans le manuel d'utilisation.

MODE D'EMPLOI 30ESN12FA3 Cleco

1 A propos de ce document 33
2 Sécurité 33
2.1 Avertissements et remarques 33
2.2 Symboles figurant sur le produit 34
2.3 Utilisation conforme à l'usage prévu 34
2.4 Mauvais usage prévisible 34
2.5 Formation du personnel 34
2.6 Normes / standards 34
2.7 Consignes generales de sécurité pour les outils electriques 35
2.8 Consignes speciales de sécurité pour les outils électriques 36
3 Etendue de la livraison 36
4 Transport / stockage 36
5 Description du produit 37
6 Avant la mise en service 37
7 Maintenance 37
8 Caracteristiques techniques 40
8.1 Angle 40
8.2 Pistol . 41
8.3 Droite 41
8.4 Caracteristiques electriques 43
8.5 Conditions ambientes 44
9 Dépannage 44
10 Mise au rebut. 46

1 About this Document

1 A propos de ce document

Il ne contient pas les informations relatives à la commande de pieces de rechange. Consulter à ce sujet le manuel des pieces détachées séparé.

Il ne contient pas les instructions relatives à la programmation. Consulter à ce sujet le manuel de programmation séparé.

Documents complémentaires

N°	Document
SP12-1110	Manuel des pièces – 30EAN NeoTek
SP12-1111	Manuel des pièces – 50EAN NeoTek
SP12-1112	Manuel des pièces – 30EP NeoTek
SP12-1114	Manuel des pièces – 70EAN NeoTek
SP12-1116	Manuel des pièces – 50ESN NeoTek
SP12-1117	Manuel des pièces – 70ESN NeoTek
SP12-1129	Manuel des pièces – 50EP NeoTek
SP12-1130	Manuel des pièces – 30ESN NeoTek
CE-1021	Déclaration UE de conformité – NeoTek
P1730PM	Instructions de programmation – Pro-cessus de vissage
P2279SB	Manuel système – NeoTek
P2280PM	Instructions de programmation – S168813 mPro400GC(D) & mPro200GC(-AP)
P2300HW	Description du matériel – mPro400GCD-P
P2361JH	Quick Installation Guide – mPro400GCD-(...)
P2554JH	Instructions d'installation – Gestion des câbles Outillage
TM12-1114	Instructions d'assemblage – 943527PT Bague de verrouillage NeoTek

Dans le texte

italique

Characterise les options de menu (p. ex. Diagnostic), champs de saisie, cases à cocher, cases d'option, menus déroulants ou chemins de menu.

Signale la selection d'une option de menu, p. ex.Fichier Imprimer.

<..>

Caracterise les interrupteurs, boutons ou touches d'un clavier externe, p. ex. .

Courier

Caracterise les noms de fichier, par ex. setup.exe.

Caracterise les listes, niveau 1.

Caracterise les listes, niveau 2.

\section*{Caracterise des options}

\section*{Caracterise les résultats}.

1. ()

Caracterise une série d'étapes de manip-

ulation.

Caracterise une etape de manipulation individuelle.

2 Sécurité

Lire toutes les consignes de sécurité et instructions. Le non-respect des consignes de sécurité et des instructions peut avoir pour conséquence un choc électrique, un incendie et/ou des blessures graves.
Conserver soigneusement ce document pour toute utilisation ultérieure!
- Ces consignes de sécurité doivent être accessibles à tout moment à toutes les personnes utilisant le produit.

2.1 Avertissements et remarques

Les indications d'ajretissement sont precedées d'un mot de signalisation et d'un pictogramme :

• Le mot de signalisation décrit la gravité et la probabilité du danger potentiel.
• Le pictogramme décrit le type de danger.

Danger

Un symbole en relation avec le mot Danger caractérisé un danger avec un risque de degré élevé, qui, s'il n'est pas évité, peut entrainer la mort ou des blessures graves.

Avertissement

Un symbole en relation avec le mot
Avertissement caractérisme un danger avec un degré de risque moyen qui, s'il n'est pas évité, peut avoir comme conséquence des blessures graves ou même mortelles.

Attention

Un symbole en relation avec le mot Attention caractérisme un danger avec un degré de risque faible qui, s'il n'est pas évité, peut avoir comme conséquence des blessures légères ou moyennes.

Remarque

Un symbole en relation avec le mot Remarque caractérisse une éventuelle situation dommageable qui, si elle n'est pas évitée, peut avoir comme conséquence des domages matériels ou des dégats causés à l'environnement.

Conseils d'utilisation généraux et informations utiles, mais toute fois aucun averissement de mise en danger.

Structure de l'indication d'avertissement

Attention

Nature et source du danger.

Consequences possibles en cas de non-respect.

Mesures de prévention du danger.

2.2 Symboles figurant sur le produit

Tensionélectrique

Lire attentivement le manuel d'utilisation.

Conformité CE

Le produit est conforme aux specifications techniques prescrites en Europe.

Conformité UKCA. Le produit est conforme aux specifications techniques prescrites en Grande-Bretagne.

Certifé UL

Le produit est conforme aux exigences techniques prescrites pour le marché mexicain.

Tenez compte des directives d'élimination locales concernant l'ensemble des composants de cet apparéil, ainsi que son emballage.

2.3 Utilisation conforme à l'usage prévu

L'utilisateur est responsable des dommages causés par une utilisation non conforme aux prescriptions. Le produit ne doit être utilisé que dans les conditions suivantes :

• Utilisation uniquement dans des processus de vissage industriels.
• Conjointement avec les composants énumérés dans la déclaration CE de conformité.
• Dans les conditions environnementales prescrites.
• Dans la plage de performances indiquée dans les caractéristiques techniques.
• Avec les paramètres d'outil correctement régés.
• Dans les environnements avec classe CEM A (immunité electromagnetique pour les environnements industriels).
• Avec les batteries / chargeurs recommendés.

2.4 Mauvais usage prévisible

2.5 Formation du personnel

Le produit a été prérégé par Apex Tool Group. Les modifications des réglages d'usine ne doivent être effectuées que par un spécialiste46.

Il est absolutement nécessaire d'observer lors de l'installation les prescriptions et normes nationales, gouvernements et locales.

Conformité FCC et IC

Ce produit est conforme à la partie 15 des règes de la FCC. Les changements ou modifications non expressement approuviés par le fabricant peuvent annuler l'autorisation d'exploitation pour ce produit. Le fonctionnement est soumis aux deux conditions suivantes:

• Le produit ne doit pas causer d'interférences nuisibles.
• Le produit doit accepter toute interférence reçue, y compris les interférences qui peuvent provoquer un fonctionnement non désiré.

Partie responsable de la FCC

Nom : William Cain

Position:Directeur,R&D

Cet apparéil a été testé et jugé conforme aux limites applicables aux apparéils numériques de classe A, conformément à la partie 15 des règles de la FCC. Ces limites sont consues pour fournir une protection raisonnable

contré les interférences nuisibles lorsque le produit est utilisé dans un environnement commercial. Ce produit génère, utilise et peut émettre de l'énergie radiofrequence et, s'il n'est pas installé et utilisé conformément au manuel d'utilisation, il peut provoquer des interférences radio.

L'utilisation de ce produit dans une zone résidentielle peut provoquer des interférences nuisibles. Dans ce cas, l'utilisateur doit éliminer les dérangements à ses propres frais.

2.7 Consignes generales de sécurité pour les outils electriques

AVERTISSEMENT Lisez toutes les consignes de sécurité, instructions, illustrations et caractéristiques techniques fournies avec cet outil électrique. Tout non-respect des instructions ci-dessous peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour l'venir.

Le terme "outil electrique" utilise dans les consignes de sécurité se rapporte aux outils electriques fonctionnant sur secteur (avec cable d'alimentation) et aux outils electriques fonctionnant sur batteries (sans cable d'alimentation).

1 Sécurité du poste de travail

a) Veillez à la propriété et à un bon éclairage de votre espace de travail. Les espaces de travail malrangés ou mal éclairés peuvent être source d'accidents.
b) Ne travailliez pas avec l'outil electrique dans un environnement à atmophère explosible, dans lequel se trouvent des liquides, gaz ou poussières inflammables. Les outils electriques générent des étincelles, qui peuvent enflammer les poussières ou les vapeurs.
c) Tenez les enfants et les autres personnes à l'écart lors de l'utilisation de l'outil électrique. En cas de distraction, vous risquez de perdre le contrôle de l'appareil.

2 Sécurité électrique

a) La fiche de raccordement de l'outil électrique doit s'adapter dans la prise de courant. La fiche ne doit enaucun cas etre modifie.Nutilisez aucun adaptateur avec des outils electriques mis à la terre.Des connecteurs / fiches inchangés et des prises de courant adaptees diminuente le risque d'un chic electrique.
b) Evitez le contact du corps avec les surfaces mises à la terre telles que tubes, chauffages, ciusinières et réfrigerateurs. Il y a risque accru de choc électrique lorsque votre corps est relié à la terre.
c) Conservez les outils électriques à l'abri de la pluie ou de l'humidité. L'infiltration d'eau dans un outil électrique augmente le risque d'un choc électrique.
d) N'utilisez pas le cable de raccordement pour porter ou accrocher un outil electrique, ou pour débrancher la fiche de la prise de courant. Tenez le cable de raccordement à l'écart de la chaleur, de l'huile, d'arêtes vives ou des parties mobiles. Les

cables de raccordement endommages ou emmétés augmentent le risque d'un choc électrique.

e) Lorsque vous travailliez en extérieur avec un outil électrique, utilisez uniquement une rallonge adaptée pour les espaces extérieurs. L'utilisation d'une rallonge adaptée pour les espaces extérieurs diminue le risque d'un choc électrique.
f) Lorsqu'il n'est pas possible d'eviter le fonctionnement de l'outil électrique dans un environnement humide, utilisez un disjoncteur différentiel. L'utilisation d'un disjoncteur différentiel diminue le risque d'un choc électrique.

3 Sécurité des personnes

a) Soyez attentifs, faites attention à ce que vous faites et travailliez de manière raisonnable et rationnelle avec un outil electrique. N'utiliseaucun outil electrique si vous estes fatigued ou sous l'influence de drogues, d'alcool ou de medicaments. Un moment d'inattention lors de l'utilisation de l'outil electrique peut avoir des conséquences graves.
b) Portez un équipement de protection individuelle et plusieurs des lunettes de protection. Le port d'un équipement de protection individuelle, tel qu'un masque antipoussières, des chaussures de sécurité antidérapantes, un casque de protection ou une protection acoustique, selon le type et l'utilisation de l'utilisant de l'utilé électric, diminue le risque de blessures.
c) Evitez une mise en service inopinée. Verifiez que l'outil est eteint avant de le brancher a l'alimentation electrique et/ou à la batterie, lorsque vous le prenez en main ou le portez. Lorsque vous portez l'outil electrique, si vous mettez le doigt sur l'interrupeur ou branchez l'appareil enclenché à l'alimentation electrique, vous risque un accident.
d) Retirez les outils de réglage ou les clés avant d'enclencher l'outil électrique. Un outil ou une clé situé dans une partie rotative de l'outil électrique peut cause des blessures.
e) Evitez une tenue anormale du corps. Placez-vous dans une position stable et gardez à tout moment l'équilibre. Ainsi, vous pourrez mistré contrôler l'outil électrique dans des situations inattendues.
f) Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux. Tenez cheveux et vêtements à l'écart des pieces tournantes. Les vêtements amples, les bijoux ou les cheveux longs pourraient être happés par les parties tournantes.
g) Si des dispositifs d'aspiration et de collecte des poussières peuvent être installés, ils doivent être branchés et utilisés correctement. L'utilisation d'un dispositif d'aspiration des poussières permet de diminuer les risques dus aux poussières.
h) Ne vous croyez pas faussement en sécurité et n'ignorez pas les régles de sécurité pour les outils électriques, même si vous étés familier avec l'outil électrique après plusieurs utilisations. Une action imprudente peut entraîner des blessures graves en l'espace de quelques fractions de seconde.

4 Utilisation / maniement de l'outil electrique

a) Ne surchargez pas l'outil electrique. Utilisez pour votre travail l'outil electrique prevu a cette fin.
Avec l'outil electrique adapté, vous travailliez mistroux et

de manière plus sure dans la plage de puissance indiquée.

b) N'utilisez aucun outil electrique dont l'interrupteur est defectueux. Un outil electrique, qui ne peut plus etre mis en marche ou arrete, est dangereux et doit etre réparé.
c) Debranche la fiche de la prise de courant et/ou retirez une batterie amovible avant d'effectuer des réglages, de changer des pieces de l'outil ou de ranger l'outil électrique. Cette mesure de précaution empêche le démarrage inopiné de l'outil électrique.
d) Conservé les outils électriques inutilisés hors de portée des enfants. N'autorisez aucune personne à utiliser l'outil électrique, avec lequel elles ne sont pas familiarisées ou qui n'ont pas lues les générées instructions. Les outils électriques sont dangereux lorsqu'ils sont utilisés par des personnes inexpérimentées.
e) Entretenez les outils electriques avec soin. Verifiez que les parties mobiles fonctionnent correctement et ne se coince pas, qu'aucune piece n'est cassée ou endommagée et que le fonctionnement de l'outil electrique n'est pas alteré. Faites réparer les pieces endommagées avant l'utilisation de l'outil electrique. De nombreux accidents ont pour cause des outils electriques mal entretenus.
f) Les outils de coupe doivent être affués et propres. Les outils de coupe correctement entretenus, représentant des arêtes de coupe vives, ont moins tendance à se bloquer et sont plus facies à guider.
g) Utilisez l'outil électrique, les accessoires, les outils amovibles, etc., conformément aux premises instructions. Tenez compte des conditions de travail et de la tache à exécuter. L'utilisation d'outils ELECTriques pour d'autres applications que celles prévues peut engendrer des situations dangereuses.
h) Gardez les poignées et les surfaces de préhension séches, propres et exemples d'huile et de graisse. Les poignées glissantes et les surfaces de préhension ne permettent pas d'utiliser et de contrôler l'outil électrique en toute sécurité dans des situations imprévues.

5 Service

Ne faites réparer vous outil électricque que par un personnel spécialisé et qualifié, en utilisant exclusivement des pièces de rechange d'origine. Ceci permet de garantir le maintain du niveau de sécurité de l'util électric.

2.8 Consignes spéciales de sécurité pour les outils ELECTriques

Le terme "outil electrique" utilise dans les consignes de sécurité se rapporte aux outils electriques fonctionnant sur secteur (avec cable d'alimentation) et aux outils electriques fonctionnant sur batteries (sans cable d'alimentation).

a) Nos isolations ne sont pas des isolations dans l'esprit du VDE : saisissez l'appareil au niveau des surfaces isolées lorsque vous effectuez des travaux au cours desquels la vis peut toucher des cables électriques cachés ou le propre cable d'alimentation de l'appareil. Le contact de la vis avec un cable sous tension peut

mettre sous tension des parties métalliques de l'appareil et provoquer un choc électrique.

b) Tenez fermement l'outil dans la main. Tenez compte d'un couple de reaction rapidement variable.
c) En cas d'utilisation de l'util dans un espace réduit et avec des couples supérieurs à (...) Nm, toujours utilisier un bras de réaction.

-4 Nm Outils droits
-10 Nm Pistolets
-60 Nm Outils d'angle

d) Lors de l'utilisation, ne posez jamais la main sur le support à réaction.
e) Verifiez que la fixation de l'etrier de suspension sur I'équilibreur est correcte.

Ne pas dépasser la longueur totale du cable d'outil :
-Contrôleur Primary mPro(.GCD-(...) max. 50 m
-Contrôleur Secondary mPro-400GCD-S(.max.30 m
- Tenir compte des indications suivantes en cas d'utilisation d'un outil de la série 70 :

-Les cables d'outil jusqu'à 3 m peuvent être utilisés avec une rallonge de 25m max.
-Les cables d'outil jusqu'à 6 m peuvent être utilisés avec une rallonge de 20m max.
-Les cables d'outil d'une longueur supérieure a 6 m ne doit pas etre rallongés.

Équipement de protection individuelle

En cas de travail avec des pieces en rotation, il est interdirit de porter des gants.

Recommendation : outilsde fixation à rotation libre avec protection u-GUARDd'APEX.
- Portez un filet à cheveux, si nécessaire.

Utilisation / maniement de l'outil electrique

Utiliser exclusivement des douilles pour outils mécaniques.
Veiller à ce que les douilles soient bien engagées.
Ne pas monter la douille en position inclinee sur la tete de vis.
Vérifier que les douilles ne doivent pas de dommages ni de fissures visibles. Remplacer immediatement toute douille endommagée.
Outils EC sans fil: ne pas ouvrir le bloc batterie.

3 Étendue de la livraison

• Outil correct
• Manuel d'utilisation
• Déclaration CE de conformité
• Garantie

Transporter ou stocker le produit uniquement dans son emballage d'origine. L'emballage est recyclable.
Si l'emballage est endommagé, vérifier l'absence de dommages visibles sur la piece. En informer le transporter, le cas échéant votre Sales & Service Center.

5 Description du produit

Outil

• Connexion du cable de l'outil avec quart de tour
• Bagues lumineuses LED configurables
  Marche a droite / a gauche
• Paramètres de serrage programmables
• Indicateur lumineux pour marche à droite / à gauche

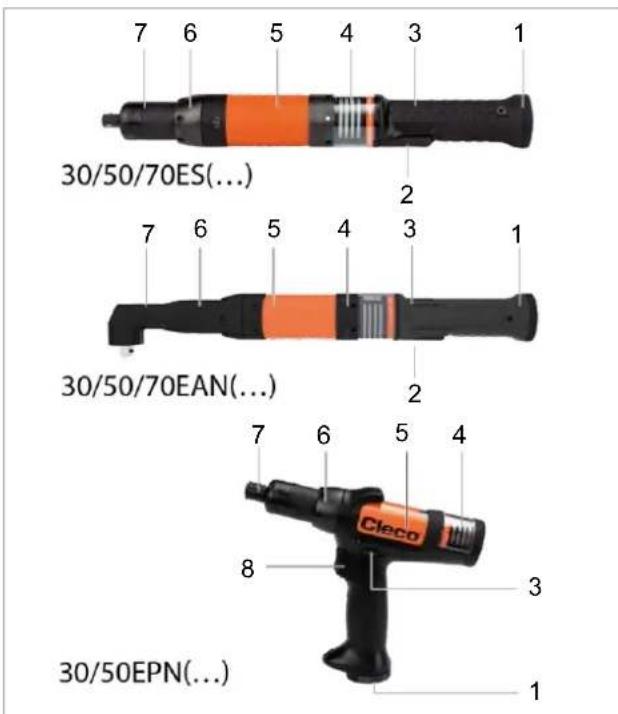

Fig. 3-1: Éléments fonctionnels de la série 30/50/70

1	Connexion du cable d'outil
2	Interrupteur de démarrage
3	Touché multifonction configurable
4	Bagues lumineuses LED configurables
5	Sous-groupe moteur
6	Réducteur
7	Sortie
8	Interrupteur de démarrage avec deux positions

7 Maintenance

Mettre en place un programme complet de maintenance de sécurité afin d'assurer une inspection régulière de toutes les phases de fonctionnement de l'outil et de l'alimentation électrique.

Remarque

Perte de la garantie

Une réparation ne peut être réalisée que par du personnel habilité par Apex Tool Group. L'ouverture de l'outil entraine la perte de la garantie.

En cas de réparation, envoyer l'outil complét à Sales & Service Center!

Affichage à LED

La bague lumineuse LED est configurable via l'interface utilisateur de la commande.

Réglages usine

Éclair-ageLED	Bleu	Vert	Rouge	Jaune
De-scri-p-tion	L'outil est en marche	Serrage OK	Serrage NOK	Défini par l'utilisateur

6 Avant la mise en service

Raccordement d'outil

Raccorder l'outil avec le cable d'outil à la commande (voir la notice abrégée).

Outil	En fonction de l'événement qui se produit le plus tôt :		Mesure
	Intervalle de temps	Cycles de vissage1
Toutes les séries	Une fois par jour		Contrôler toutes les connexions.Effectuer un contrôle visuel à la recherche de dommages d'ordre général.Effectuer un test de fonctionnement général et être attentif à la présence éventuelle de vibrations excessives ou de bruits inhabituels.
Toutes les séries 30/50	36 mois	1.000.000	Envoyer l'outil pour évaluation à un Sales & Service Center certifié.
Série 70 Angle70EAN155NA670EAN205NA6	36 mois	1.000.000	Envoyer l'outil pour évaluation à un Sales & Service Center certifié.
70EAN240PA6	36 mois	500.000	Envoyer l'outil pour évaluation à un Sales & Service Center certifié.
70EAN350PA670EAN500RA670EAN600SA8T70EAN800TA8MT70EAN1500TA8MT70EAN2000TB8MT70EAN4000UA12MT	24 mois	250.000	Envoyer l'outil pour évaluation à un Sales & Service Center certifié.
Série 70 Droite :70ESN95ND670ESN130ND6	36 mois	1.000.000	Envoyer l'outil pour évaluation à un Sales & Service Center certifié.
70ESN185ND670ESN245ND6	36 mois	500.000	Envoyer l'outil pour évaluation à un Sales & Service Center certifié.
70ESN355SD870ESN475SD870ESN700SD870ESN850SD870ESN1500TA8T70ESN2000TA8T70ESN4000UA12MT	24 mois	250.000	Envoyer l'outil pour évaluation à un Sales & Service Center certifié.

Compteur de maintenance dynamique

Les informations sur la maintenance des outils aident a maintainir l'outil en circulation reguliere pour la maintenance et le service. Cette offre de maintenance/service permit d'entretenir ou de replacer les pieces d'usure courantes.

Le compteur de maintenance possède un élément dynamique permettant de prendre en considération les différentes sollicitations de l'outil. En fonction de la charge de l'outil, le compteur dynamique de maintenance est augmenté de diffé-rents coefficients.

Les six plages de charge sont définies par des valeurs de couple en pourcentage de la capacité de l'util.

Plage de charge	Valeur de couple en pourcentage de la capacité de l'outil
1	95,000 % – 100 %
2	90,000 % – 94,999 %
3	80,000 % – 89,999 %
4	55,000 % – 79,999 %
5	3,000 % – 54,999 %
6	0,000 % – 2,999 %

Le couple maximal est déterminé en continu lors de la séquence de serrage. Une fois la séquence de serrage terminée, le couple de pointe atteint est attribué à l'une des plages de charge. Un coefficient est attribué à chaque zone de charge, avec lequel le vissage est compté

Plage de charge	Coeff.
1	2,00
2	1,25
3	1,00
4	0,83
5	0,71
6	0,50

Example :

Pour la plage de charge 6, chaque séquence de serrage est augmentée d'un coefficient de 0,50. Cela signifie que le compteur de maintenance s'incrémente de 1 uniquement tous les deux vissages. La limite de maintenance nominale (500 000) est always used as base of calculation.

Tenir compte des indications suivantes concernant le compteur de maintenance dynamique :

Si necessaire, les limites efectives du compteur de maintenance de Apex Tool Group sont adaptees.
Le compteur de maintenance dynamique est déterminé avec trois décimales. Pour cette raison, des écarts peuvent se produit.
L'outil enregistre le compteur de maintenance et le nombre de vissages pour chaque plage de charge. Ces valeurs de compteur des plages de charge respectives peuvent etre affichees dans la Information système de l'outil.

8 Caractéristiques techniques

8.1 Angle

Réf.	Plage de couple		Vitesse	Poids	Longueur	Hau-tein	Côté à centre	Sortie	Émissions
	Nm min.	Nm max.	1/min	kg	mm	mm	mm		1	2	3	4
Serie 30
30EAN06EA3	1,3	6	2925	1,13	380	36,0	12,3	■ 3/8"	<70	3	<2.5	1.5
30EAN12EA3	2,6	12	1450	1,14	380	36,0	12,3	■ 3/8"	<70	3	<2.5	1.5
30EAN21FA3	4,4	21	835	1,32	408	40,3	16,4	■ 3/8"	<70	3	<2.5	1.5
30EAN28FA3	5,7	28	615	1,32	408	40,3	16,4	■ 3/8"	<70	3	<2.5	1.5
Serie 50
50EAN30FA3	6	30	1765	1,60	449	40,3	16,4	■ 3/8"	<70	3	<2.5	1.5
50EAN39GA3	8	39	1375	1,77	461	40,3	16,7	■ 3/8"	<70	3	<2.5	1.5
50EAN59HA3	12	59	915	1,94	464	44,6	19,0	■ 3/8"	<70	3	<2.5	1.5
50EAN80JA4	16	80	670	2,17	472	48,5	22,8	■ 1/2"	<70	3	<2.5	1.5
50EAN110KA4	22	109	475	2,76	492	60,3	25,3	■ 1/2"	<70	3	<2.5	1.5
50EAN150KB4	32	150	320	3,75	559,1	64,5	26,2	■ 1/2"	<70	3	<2.5	1.5
50EAN205NA6	41	205	250	3,93	562,4	62,0	29,5	■ 3/4"	<70	3	<2.5	1.5
Serie 70
70EAN155NA6	39	156	740	6,5	636,8	62,0	29,5	■ 3/4"	71.3	3	<2.5	1.5
70EAN205NA6	52	205	555	6,5	636,8	62,0	29,5	■ 3/4"	<70	3	<2.5	1.5
70EAN240PA6	60	239	480	7,0	655,1	68,0	38,0	■ 3/4"	<70	3	<2.5	1.5
70EAN350PA6	88	350	325	7,0	655,1	68,0	38,0	■ 3/4"	<70	3	<2.5	1.5
70EAN500RA6	125	500	225	9,0	645	53	53	■ 3/4"	<70	3	<2.5	1.5
70EAN600SA8T	125	600	190	10,8	674	93	55	■ 1"	<70	3	<2.5	1.5
70EAN800TA8MT	200	800	115	11,6	659	205	42	■ 1"	<70	3	<2.5	1.5
70EAN1500TA8MT	375	1500	60	11,6	659	205	42	■ 1"	<70	3	<2.5	1.5
70EAN2000TBA8MT	500	2000	35	14,7	677	231	58	■ 1"	72.7	3	<2.5	1.5
70EAN4000UA12MT	1250	350	17	18,8	677	238	58	■ 1-1/2"	<70	3	<2.5	1.5

8.2 Pistol

Réf.	Plage de couple		Vitesse	Poids	Longueur	Côté à centre	Sortie	Émissions
	Nm Min.	Nm Max.	1/min	kg	mm	mm		1	2	3	4
Serie 30
30EPN05BDQ	0,9	4,7	4275	0,91	210	16,3	1/4"	<70	3	<2,5	1,5
30EPN05BD2	0,9	4,7	4275	0,93	197	16,3	1/4"	<70	3	<2,5	1,5
30EPN12EAQ	3,9	11,6	1650	1,00	229	16,3	1/4"	<70	33	<2,5	1,5
30EPN12FA3	3,9	11,6	1650	0,98	214	16,3	3/8"	<70	3	<2,5	1,5
30EPN19FB3	3,9	19	1000	1,00	214	16,3	3/8"	<70	3	<2,5	1,5
30EPN26FC3	5,1	26	750	1,00	214	16,3	3/8"	<70	3	<2,5	1,5
Serie 50
50EPN28FD3	5,6	28	2125	1,58	256	16,3	3/8"	<70	3	<2,5	1,5
50EPN43GD3	9	43	1375	1,65	260	18,9	3/8"	<70	3	<2,5	1,5
50EPN65HD4	14	66	900	2,14	288	22,0	1/2"	<70	3	<2,5	1,5
50EPN85JD4	17	84	670	2,22	302	22,0	1/2"	<70	3	<2,5	1,5
50EPN125KD4	25	123	455	2,62	313	28,0	1/2"	<70	3	<2,5	1,5

8.3 Droite

Réf.	Plage de couple		Vitesse	Poids	Longueur	Côté à centre	Sortie	Émissions
	Nm Min.	Nm Max.	1/min	kg	mm	mm		5	6	7	8
Serie 30
30ESN05BD2	0,9	4,7	4275	0,96	337,3	16,3	■ 1/4"	<70	3	<2.5	1.5
30ESN05BDQ	0,9	4,7	4275	0,96	342,3	16,3	○ 1/4"	<70	3	<2.5	1.5
30ESN12EAQ	3,9	11,6	1650	1,06	361,4	16,3	○ 1/4"	<70	3	<2.5	1.5
30ESN12FA3	3,9	11,6	1650	1,06	357,2	16,3	■ 3/8"	<70	3	<2.5	1.5
30ESN19FB3	3,9	19,0	1000	1,06	357,2	16,3	■ 3/8"	<70	3	<2.5	1.5
30ESN26FC3	5,1	26,0	750	1,06	357,2	16,3	■ 3/8"	<70	3	<2.5	1.5
Serie 50
50ESN28FD3	5,6	28,0	2125	1,35	398,5	16,3	■ 3/8"	<70	3	<2.5	1.5
50ESN43GD3	9,0	43,0	1375	1,65	402,9	18,9	■ 3/8"	<70	3	<2.5	1.5
50ESN65HD4	14,0	66,0	900	1,90	434,8	22,0	■ 1/2"	<70	3	<2.5	1.5
50ESN85JD4	17,0	84,0	670	2,00	449,2	22,0	■ 1/2"	<70	3	<2.5	1.5
50ESN125KD4	25,0	123,0	455	2,40	459,6	28,0	■ 1/2"	<70	3	<2.5	1.5
50ESR852ZB	17	84	670	7,40	715,05	29,0	■ 1/2"	<70	3	<2.5	1.5
50ESR281ZB	5,6	28	21525	6,20	643,75	25,0	■ 3/8"	<70	3	<2.5	1.5
50ESR1252ZB	25	23	455	7,80	725,53	29,0	■ 1/2"	<70	3	<2.5	1.5

Réf.	Plage de couple		Vitesse	Poids	Longueur	Côté à centre	Sortie	Émissions
	Nm Min.	Nm Max.	1/min	kg	mm	mm		1	2	3	4
Serie 70
70ESN95ND6	23,0	93,0	1325	5,20	566,0	33,1	■ 3/4"	<70	3	<2.5	1.5
70ESN130ND6	31,0	124,0	1000	5,20	566,0	33,1	■ 3/4"	71.3	3	<2.5	1.5
70ESN185ND6	46,0	184,0	680	5,20	566,0	33,1	■ 3/4"	<70	3	<2.5	1.5
70ESN245ND6	61,0	245,0	510	5,20	566,0	33,1	■ 3/4"	<70	3	<2.5	1.5
70ESN355SD8	89,0	354,0	335	7,60	610,7	38,0	■ 1"	<70	3	<2.5	1.5
70ESN475SD8	118,0	473,0	250	7,60	610,7	38,0	■ 1"	<70	3	<2.5	1.5
70ESN700SD8	175,0	700,0	170	7,60	610,7	38,0	■ 1"	<70	3	<2.5	1.5
70ESN850SD8	213,0	850,0	125	7,60	610,7	38,0	■ 1"	<70	3	<2.5	1.5
70ESN1500TA8T	425	1500	43	8,7	621	41	■ 1"	71.6	3	<2.5	1.5
70ESN2000TA8T	775	2000	32	8,7	621	41	■ 1"	72.7	3	<2.5	1.5
70ESN4000UA12MT	1250	4000	18	12,8	615	60	■ 1-1/2"	73.2	3	<2.5	1.5

Réf.	Plage de couple		Vitesse	Poids	Longueur	Côté à centre	Sortie	Émissions
	Nm Min.	Nm Max.	1/min	kg	mm	mm		1	2	3	4

Serie 70
70ESR1302ZB	31	124	1000	10,8	827,66	34,5	■ 1/2"	<70	3	<2.5	1.5
70ESR1852ZB	46	184	680	10,8	827,66	34,5	■ 1/2"	<70	3	<2.5	1.5
70ESR2453ZB	61	245	510	10,8	853,41	40	■ 3/4"	<70	3	<2.5	1.5
70ESR355SZ8	89	354	355	12,8	769,15	41,3	■ 1"	<70	3	<2.5	1.5
70ESR475SZ8	118	473	250	12,8	769,15	41,3	■ 1"	<70	3	<2.5	1.5
70ESR700SZ8	175	700	170	12,8	769,15	41,3	■ 1"	<70	3	<2.5	1.5
70ESR850SZ8	213	850	125	12,8	769,15	41,3	■ 1"	<70	3	<2.5	1.5
70ESR1500SZ8	425	1500	43	13,9	805,56	41,3	■ 1"	71,6	3	<2.5	1.5
70ESR2000SZ8	775	2000	32	13,9	805,56	41,3	■ 1"	72,7	3	<2.5	1.5

8.4 Caracteristiques electriques

Critères	Données
	Série 30, 50	Série 70
Tension d'alimentation, monopha-sée [VAC]	100-240±10 %	230±10 %
Courant nominal d'alimentation [A]	2-1	2-1
Fréquence [Hz]	50-60	50-60
Courant de pointe [A]	16	6.96
Puisance nominale [max. VA]	1600	1600
Puisance au repos [VA]	160	160
Classe de protection selon DIN EN 61140	Protection	Protection

8.5 Conditions ambientes

Critères	Caracteristiques
Lieu d'utilisation	Dans les espaces interieurs
Température ambiente	0 °C - 45 °C
Température de stockage	-25 °C - 70 °C
Type de refroidissement	Convection (refroidissement indépendant)
Humidité relative de l'air	10 % - 90 %, sans condensation
Altitude de travail	Jusqu'à 3 000 m au-dessus du niveau de la mer
Classe de protection EN 60529	IP40

9 Dépannage

Problème	Cause possible	Mesure
L'outil ne démarre pas.	Interrupteur de démarrage dé-fectueux.	►Remplacer l'interrupteur de démarrage.
	Câble défectueux.	►Remplacer le cable.
	Broches déformées au niveau du cable ou de l'outil.	►Redresser les broches de contact ou rem-placer la connexion défectueuse.
	La vitesse n'est pas paramét-rière.	►Contrôler le groupe cycle. En mode mPro, sélectionner Navigateur> Standard ou Navi-gateur> De base.
	La commande attend la validation de l'outil.	►Activer l'entrée Validation ou, si elle n'est pas nécessaire, désactiver l'entrée Validation.
	Les données pour la reconnaissance automatique après un changement d'outil ne sont pas reprises.	Représence des paramètres de la visseuse :1. Sélectionner Navigateur > Réglages Outil.2. Sélectionner la ligne avec l'outil.3. Sélectionner Paramètres visseuse> Mé-moriser.
Outil non reconnu.	Logiciel incorrect.	►Contrôler le logiciel de la commande.
	Câble défectueux.	►Remplacer le cable.
	L'outil est défectueux.	►Remplacer l'outil.
L'outil ne démarre pas si la marche à gauche est activée.	Le paramètre pour la vitesse de rotation en marche à gauche est régle sur 01/min.	Paramétrer la vitesse marche à gauche.Sur la commande, sélectionner Navigateur >Standard > Groupes de visseuse > Réglages vitesse marche à gauche.
L'outil démarre en marche à droite mais pas en marche à gauche.	Aucune vitesse n'est paramét-rière pour la marche à gauche.	Paramétrer la vitesse marche à gauche.Sur la commande, sélectionner Navigateur >Standard > Groupes de visseuse > Réglages vitesse marche à gauche.
	Interrupteur de marche arrière défectueux	►Remplacer le sous-groupe Interrupteur de dé-marriage / marche arrière.
	Câble défectueux	►Remplacer le cable.
	Broches déformées au niveau du cable ou de l'outil	►Redresser les broches de contact ou rem-placer la connexion défectueuse.
L'outil est déactivé lorsque le couple souhaité est atteint, ce-pendant sans affchage de l'angle.	Le couple seuil est trop élevé.	Corriger la série de serrerage ou réduire le cou-ple seuil.
L'outil est déactivé prématu-renfant.	L'opérateur relâche l'interru-teur de démarriage avant que la commande n'arrête l'outil.	S'assurer que l'opérateur maintainonne enforcé l'interrupteur de démarriage pendant toute la série.
	Le temps de surveillance dépasse le temps standard de 10 secondes.	Rallonger le temps de surveillance.
	L'outil dépassé l'angle maxi-mal.	Contrôler la série de serrerage et s'assurer que la valeur de coupure du couple et/ou la valeur de consigne angulaire sont correctes. Adapter selon les besoins. Vérifier si l'assemblage à serrer s'est modifié de manière significative.
L'outil ne modifie pas la vitesse.	La vitesse est identique dans toutes les étapes.	S'assurer que la vitesse est correcte dans toutes les étapes.
Les LED sur l'outil commencant à clignoter lorsque l'interrupteur de marche arrière est actionné.	Il s'agit d'un fonctionnement normal, qui est définir au niveau des paramètres standard.	Activer ou déactiver la case à cocher Cligno-tement des LED en marche à gauche.
Avertissement dans l'Affiche process : Outil hors ligne !	L'outil n'a été pris en charge dans les paramètres de la visseuse.	1. Sélectionner Navigateur > Réglages Outil.2. Dans la liste d'outils, déslectionner la ligne avec l'outil et appuyer sur la ligne avec l'outil et sur <Paramètres visseuse>.3. Appuyer sur <Mémoriser>.
	Un cable d'outil défectueux empêche la commande de re-connaître l'outil.	Réparer ou replacer le cable d'outil.
Affiche du couple différents dans la commande et sur le trans-ducteur externe.	Adapter le facteur de calibrage du couple.	1. Navigateur > Sélectionner Réglages Outil.2. Dans la liste d'outils, déslectionner la ligne avec l'outil et appuyer sur la ligne avec l'outil et sur <Paramètres visseuse>.3. Sous Cal. couple, entre le facteur de cali-brage du couple à l'aide de la formule sui-vante : Nouvelle valeur de calibrage = (Valeur externe / valeur d'outil) x valeur de cali-brage utilisée.
	Le client a monté une sortie spéciale sur l'outil. La mémoire de l'outil doit être actualisée.	Reprogrammer la mémoire de l'outil.
Le cable d'outil n'est pas adapté.	Un mauvais cable d'outil est utilisé.	Utiliser un cable d'outil correct.
Un outil de la série 70 affiche l'erreur "Tension de bus faible".	Mauvaise tension sur la com-mande.	S'assurer que la commande est raccordée au 230±10 % V.
	Le cable prolongateur du cable d'outil est trop long.	Vérifier que le cable répond aux exigences. Voir voir chapitre 2.8 Consignes spéciales de sécurité pour les outils électriques, page 36 (Outil série 70).
	L'application dépasse la limite de la courbe de puissance de l'outil.	Augmenter le temps entre les cycles de ser-rage.

10 Mise au rebut

Les composants et les moyens auxiliaires du produit comportent des risques pour la santé et l'environnement. L'outil contient des composants recyclables ou nécessitant une mise au rebut spéciale.

Récuperé les matières consommables (huiles, graisses) lors de la vidange et les éliminer dans les règles de l'art.
Trier les éléments de l'emballage et lesmettre au rebut séparément.
Respectez les prescriptions locales en vigueur.

Respecter les directives de mise au rebut généralement applicables, telles que la loi allemande sur les apparciels electriques et electroniques (ElektroG). Les apparciels Electroniques usages doivent etre éliminés.

• Remetre le produit defectueux au dispositif de collecte interne ou au Sales & Service Center.

POWER TOOLS SALES & SERVICE CENTERS
