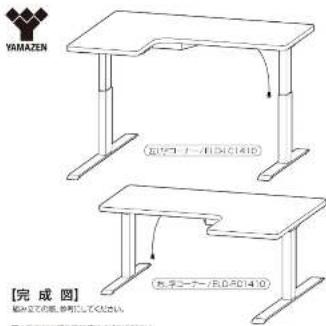

YAMAZEN [完成图] [示例] [示例]電動昇降デスク 右し字コーナー/左し字コーナー
取扱い・組み立て説明書 ELD-RC1410/LC1410共用
この度は、当製品をお買い上げいただきにありがとうございます。使用前に、この説明書を最後までお読みのうえ正しい使い方で末永くご愛用ください。この説明書は朝み立て後も捨てずに、大切に保管しておいてください。
品質表示
MADE IN CHINA
■ デスクを持ち上げる際、天板だけを持たずに上げてください。天板だけで持ち上げるとボルト、ネジが外れる恐れがあります。
■設置時は、デスクの各方向を最低3センチ以上の開幕を開けてご使用ください。
■ご使用の前は、必ず本体を再起動してください。誤作動の原因になります。
■組み立てる前に部品が知っている事をご確認ください。
部品明細
ELD-RC1410/LC1410共用
■電動ドライバーはご使用にならないでください。■必ず大人2人以上で組み立ててください。
①阳新农装有限公司2208
組み立て順序
■電動ドライバーはご使用にならないでください。■必ず大人2人以上で組み立ててください。
ご購入の製品によって取り付け位置が異なります。対象製品にしたがい下記のページをご参照ください。
■電動ドライバーはご使用にならないでください。■必ず大人2人以上で組み立ててください。
右-4
裏返した天板の上に ^注3 で組み立てたフレームを置きます。 (6)伸縮サポートフレームに予め取り付けてある(5)六角ボルト(★4箇所)を緩めます。 次に、フレームを天板のボルト穴に合う様に横に伸ばします。
右4で組み立てたフレームを裏返した天板に取り付けます。
本体の伸縮サポートフレームをボルトで固定します。(ゆるめた箇所含む8箇所)
イラストは石し字コーナー / ELD-RC1410 です。たし字コーナー / ELD-LC1410 も同様に副み立ててください。
ELD-RC1410/LC1410共用
組み立て順序
■電動ドライバーはご使用にならないでください。■必ず大人2人以上で組み立ててください。
左し字コーナーの場合
伸縮サポートフレームを組み立て直します。
左-1
①用新装置载荷比22°09
イラストは石し字コーナー / ELD-RC1410 です。左し字コーナー / ELD-LC1410 も同様に副み立ててください。
ELD-RC1410/LC1410共用
組み立て順序
■車両ドライバーはご使用にならないでください。■必ず大人2人以上で組み立ててください。
左-2
昇降フレームにサポートフレームを取り付けます。
左2で組み立てたフレームに脚部フレームと共通1で組み立てたブラケット小を取り付けます。
た-3で組み立てたフレームに共通-1で組み立てたブラケット大中とラバークッションとプラスティックパッドを取り付けます。
裏返した天板の上に 4 で組み立てたフレームを置きます。
(6)伸縮サポートフレームに予め取り付けてある(5)六角ボルト(★4箇所)を緩めます。
次に、フレームを天板のボルト穴に合う様に横に伸ばします。
イラストは石し字コーナー / ELD-RC1410 です。左し字コーナー / ELD-LC1410 も同様に副み立ててください。
ELD-RC1410/LC1410共用
組み立て順序
■車動ドライバーはこ使用にならないでください。■必ず大人2人以上で組み立ててください。
左-6
左5で組み立てたフレームを裏返した天板に取り付けます。
本体の伸縮サポートフレームをボルトで固定します。(ゆるめた箇所含む8箇所)
本体にリモコン、センサー、コントロールボックスを取り付けます。
※全てのボルトを本締め!
P.12
① 田新张凯 董毅 纪正 22'09
イラストは石し字コーナー / ELD-RC1410 です。たし字コーナー / ELD-LC1410 も同様に副み立ててください。
ELD-RC1410/LC1410共用
組み立て順序
■車動ドライバーはこ使用にならないでください。■必ず大人2人以上で組み立ててください。
左-10
後・内側(★)の(5)六角ボルト(M6×10)を取り外します。
本体にトレーを取り付けます。
最後に、各部にゆるみがないことを確認してください。
共通-3
デスクを起こして電源コードをコンセントに差したら完成です。
設置時各方向3センチの
間隔を開けてご使用ください。
操作方法はP.15をご覧ください。
操作方法
操作方法
「②上ボタン」と「③下ボタン」を 天板が一番下に下がるまで押し続けてください。 ビッという音が鳴ったら完了です。
高さ調整ボタンを操作してご使用ください。
ELD-RC1410/LC1410共用
天板だけを 持って 持ち上げないで ください
子供やモノがない所で ご使用ください
・天板の昇降は天板下に椅子やワゴンなどの物がないことを確認した後に行ってください。
・天板を昇降させる際は天板上に設置された機器類の配線に十分ご注意ください。
・昇降フレームには、滑りを良くするために潤滑油が塗られております。接触しないようにご注意ください。
デスクを持ち上げる際、 天板だけを持たずに天板下の ブラケットなどを持って 上げてください。 天板だけで持ち上げると ポルト、ネジが外れる 恐れがあります。
| Q.天板が昇降しない | A.電源ケーブルがコンセントに接続されていますか? |
| A.全てのプラグが正しく接続されていますか?プラグを接続し直し、再起動を行ってください。(P.6) | |
| A.長時間の連続動作を行っていませんか?昇温により、保護機能が作動し、動作が停止したと考えられます。しばらくしてから再起動を行ってください。※使用環境によって復帰までの時間は異なります。 | |
| 再起動方法 | 「上ボタン」と「下ボタン」を押し続けてください。天板が一番下に下がりピッと音が陽り、「071」が表示されれば再起動が完了です。 |
安全機能 当製品には、衝突検知センサーが搭載されている為、昇降中にセンサーが衝撃を感知すると約3センチ戻る仕様になっております。
取扱い・組み立て説明書は大切に保管してください
この度は、弊社商品をお買い上げいただき誠にありがとうございます。
-
製品購入後すみやかに、部品・部材を確認してください。不足及び不具合があった場合は、部品・部材の発送、不具合品の交換対応させていただきます。
-
以下に該当する場合には、1の適用はできませんので予めご了承ください。
(1) 取扱い・組み立て説明書、製品ラベルなどの記載に反するお取り扱いによる故障または損傷。
(2)ご購入後の設置場所の移動やご使用中における落下・衝撃などに起因する故障または損傷。
(3)保管上の不備及び手入れの不備による故障または損傷。
(4)ご使用上の誤りあるいは不当な改造や修理に起因する故障または損傷。
(5)ご使用の経年による消耗品の損傷。
(6)火災・地震・落雷その他天変地異あるいは外部要因の異常に起因する故障または損傷。
(7)オークションなどの個人間売買を含む中古販売による製品。
当製品につきまして
ご不明な点がございました
ら右記までご連絡ください。
(放管及びお問い合わせ) お問い合わせください。
※商品の仕様は予告なく変更する事があります。
