Type de produit	Convertisseur de média réseau industriel
Marque	TRENDnet
Modèle	TI-F711SFP
Alimentation	12-56 V DC ou 18-36 V AC (48-56 V DC selon étiquette)
Interfaces	1 port Ethernet 10/100/1000Base-T (RJ-45) ; 1 slot SFP pour fibre optique
Indicateurs LED	PWR (alimentation), Ethernet (liaison/activité 10/100/1000Mbps), SFP (liaison/activité 1 Gbps)
Commutateurs DIP	LFPT (Link Fault Pass Through) et EEE (Energy Efficient Ethernet)
Montage	Sur rail DIN, mural ou sur bureau (fixations incluses)
Contenu de l'emballage	Convertisseur, guide d'installation rapide, bornier détachable, fixation rail DIN, plaques fixation murale
Consignes de sécurité	Couper l'alimentation avant branchement ; respecter la tension indiquée ; ne pas dépasser le courant maximal des câbles
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits chimiques
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le support technique

FOIRE AUX QUESTIONS - TI-F711SFP TRENDNET

Comment brancher l'alimentation du convertisseur TI-F711SFP ?

Connectez l'alimentation électrique (vendu séparément) au bornier fourni en respectant les polarités. Branchez le câble neutre à la terre, puis alimentez l'adaptateur secteur. La tension d'entrée doit être comprise entre 12-56 V DC ou 18-36 V AC (ou 48-56 V DC selon l'étiquette).

Que signifient les voyants LED sur l'appareil ?

La LED PWR verte fixe indique que l'alimentation est fournie. La LED Ethernet verte fixe indique une connexion à 10/100/1000 Mbps, clignotante lors de transfert de données. La LED SFP verte fixe indique une liaison à 1 Gb/s, clignotante lors de transfert. Si une LED est éteinte, la connexion correspondante est absente.

Comment configurer les commutateurs DIP ?

Les commutateurs DIP se trouvent sur l'appareil. Pour le TI-F711SFP : le commutateur 1 active ou désactive la fonction LFPT (Link Fault Pass Through) ; le commutateur 2 active ou désactive l'EEE (Energy Efficient Ethernet). Par défaut, LFPT est activé et EEE est désactivé.

Peut-on utiliser ce convertisseur avec une alimentation PoE ?

Non, le modèle TI-F711SFP ne supporte pas l'alimentation PoE. Pour une utilisation PoE, optez pour le modèle TI-PF11SFP qui intègre une sortie PoE. Le TI-F711SFP nécessite une alimentation externe via le bornier.

Quelle est la distance maximale supportée par le port SFP ?

La distance dépend du module SFP inséré. Avec un module 1000Base-SX, la distance peut atteindre 550 m sur fibre multimode. Avec un module 1000Base-LX, jusqu'à 10 km sur fibre monomode. Le convertisseur lui-même n'impose pas de limite supplémentaire.

Comment installer le convertisseur sur un rail DIN ?

Fixez d'abord le support de fixation rail DIN au convertisseur. Accrochez le support au-dessus du rail DIN, puis faites pivoter l'appareil vers le bas jusqu'à ce qu'un clic indique qu'il est en place. Pour le retirer, appuyez vers le bas pour libérer le bas du rail et faites pivoter hors du rail.

Le TI-F711SFP est-il compatible avec des modules SFP 1000Base-LX ?

Oui, le slot SFP accepte les modules 1000Base-LX standard, ainsi que les modules 1000Base-SX, 1000Base-T (cuivre) et d'autres conformes à l'accord multi-sources (MSA). Assurez-vous que le module est compatible avec votre fibre (monomode pour LX).

Que faire si la LED Power ne s'allume pas ?

Vérifiez d'abord que l'alimentation est correctement branchée au bornier et que la tension correspond aux spécifications (12-56 V DC ou 18-36 V AC). Testez avec une autre source d'alimentation. Si la LED reste éteinte, l'appareil peut être défectueux ; contactez le support technique.

Puis-je utiliser ce convertisseur pour relier deux réseaux éloignés ?

Oui, le TI-F711SFP est conçu pour étendre un réseau sur de longues distances via fibre optique. Connectez le port Ethernet à votre réseau local, insérez un module SFP adapté à la fibre, et reliez l'autre extrémité à un autre convertisseur compatible. La distance dépend du module SFP et de la fibre.

Où trouver la notice complète au format PDF ?

La notice complète est disponible gratuitement sur notice-facile.com. Vous pouvez la télécharger au format PDF en 49 pages. Si nécessaire, vous pouvez demander une traduction dans votre langue via le formulaire sur le site.

MODE D'EMPLOI TI-F711SFP TRENDNET

1. Avant de commencer
2. Références rapides
3. Installation du matériel
4. Informations supplémentaires

15 Deutsch

Consignes de sécurité

• Coupez le courant avant de brancher / débrancher quelque module ou câble que ce soit. La tension électrique correcte exacte (12 - 56 V DC/18 - 36 V AC ou 48-56V DC) est indiquée sur l'étiquette du produit. Vérifiez le voltage de votre source d'alimentation afin de vous assurer d'utiliser la pièce adéquate. N'utilisez PAS une tension supérieure à 12 - 56 V DC/18 - 36 V AC ou 48-56V DC, comme précisé sur l'étiquette du produit.
• Calculez le courant maximum possible sur chaque câble d'alimentation et sur les câbles communs. Respectez tous les codes électriques indiquant le courant maximum accepté par chaque taille de fil. Si le courant dépasse les indications maximales, le câblage pourrait surchauffer et provoquer des dégâts importants à votre matériel.

1. Avant de commencer

Contenu de l'emballage

• TI-F11SFP/TI-F711SFP/TI-BF711SFP/TI-UF11SFP/TI-PF11SFP
• Guide d'installation rapide
- Bornier détachable
- Fixation rail DIN
- Plaques pour fixation murale

Configuration minimale

• Réseau existant
• Alimentation électrique (TI-M6024/TI-S12048)

2. Références rapides

Remarque: Le convertisseur de média peut être différent que celui montré dans l'exemple.

3. Installation du matériel

- Le TI-F11SFP/TI-F711SFP/TI-BF711SFP/TI-UF11SFP/TI-PF11SFP peut être placé sur un bureau, sur un mur ou fixé sur un rail DIN.

Instructions de fixation rail DIN

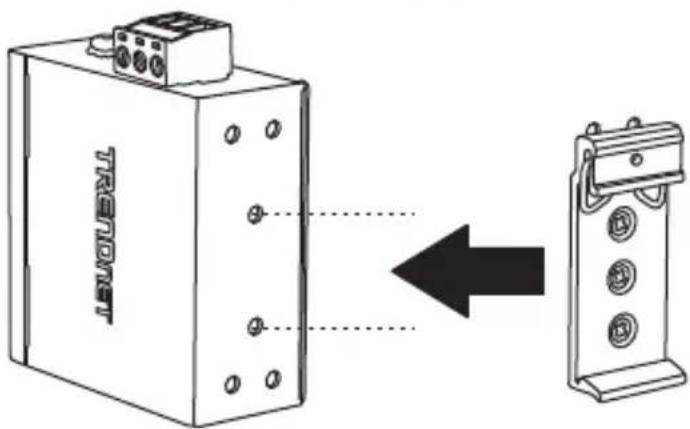

1. Fixez le support de fixation rail DIN au convertisseur média.

1. Installez l'appareil en face du rail DIN et accrochez le support de fixation au-dessus du rail.
2. Faites pivoter le convertisseur média vers le bas en direction du rail afin de le fixer à son emplacement. Un clic vous avertira lorsqu'il est en place.

Installation de l'appareil

1. Pour enlever l'appareil, appuyez vers le bas afin de libérer le bas du rail DIN et faites-le pivoter hors du rail.

Instructions de fixation murale

1. Fixez les plaques de fixation murale au convertisseur média.
2. Installez l'appareil.

Mise sous tension

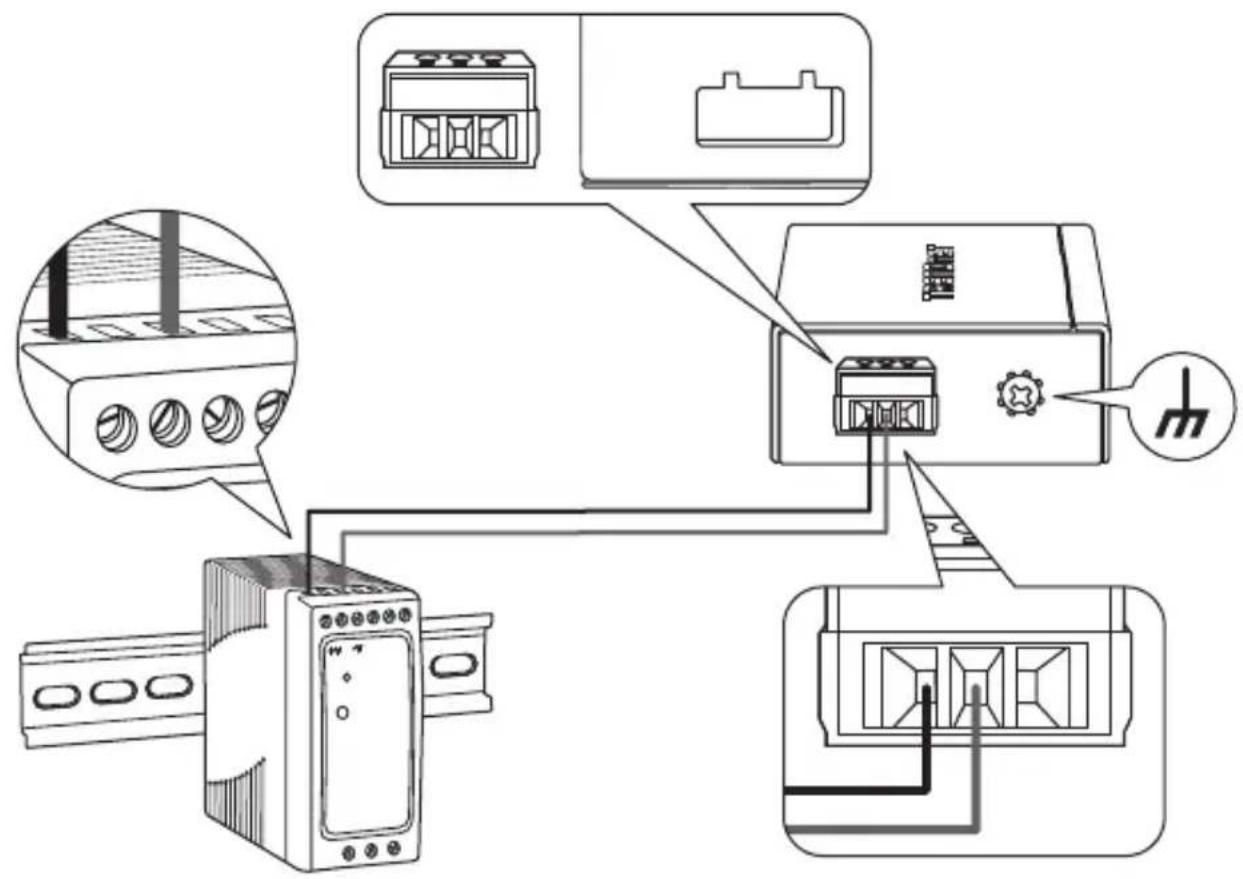

1. Connectez l'alimentation électrique (vendu séparément) au bornier fourni (comme illustré ci-dessous) et fixez-le à l'aide de vis.

Remarque: Respecter les polarités.

1. Attachez la borne d'alimentation à l'appareil, connectez le câble neutre au sol et alimentez l'adaptateur secteur.

1. Connectez votre câble Ethernet, installez un module SFP et connectez un câble fibre au convertisseur de médias. Vérifiez les LED afin de confirmer que les connexions sont établies. Votre installation est terminée.

4. Informations supplémentaires

Interrupteur Dip

TI-F11SFP

1: LFPT	Allumé: Enable LFPT (par défaut)
	Éteint: Désactiver LFPT
2: Mode	Allumé: Mode Convertisseur (par défaut)
	Éteint: Mode Switch

TI-F711SFP/TI-BF711SFP

1: LFPT	Allumé: Activer LFPT (par défaut)
	Éteint: Désactiver LFPT
2: EEE (Économie d'énergie)	Allumé: Activer EEE
	Éteint: Désactiver EEE (par défaut)

Voyants lumineux

TI-F11SFP/TI-F711SFP

LED	Statut	Description
PWR	Vert fixe	L'alimentation est fournie
	Éteint	L'alimentation n'est pas détectée
Port Ethernet	Vert fixe	Connexion à 10/100/1000Mbps
	Vert Clignotant	Transmission/réception de données
	Éteint	Aucune connexion
Port SFP	Vert fixe	Connexion à 1Gb/s
	Vert Clignotant	Transmission/réception de données
	Éteint	Aucune liaison n'est établie

TI-BF711SFP

LED	Status	Description
PWR	Vert fixe	L'alimentation est fournie
	Éteint	L'alimentation n'est pas détectée
Port Ethernet	Vert fixe	Connexion à 10/100/1000Mbps
	Vert Clignotant	Transmission/réception de données
	Éteint	Aucune connexion
Port SFP	Vert fixe	Connexion à 1Gb/s
	Vert Clignotant	Transmission/réception de données
	Éteint	Aucune connexion
PoE+	Vert fixe	PoE connecté
	Éteint	Pas de connexion PoE
