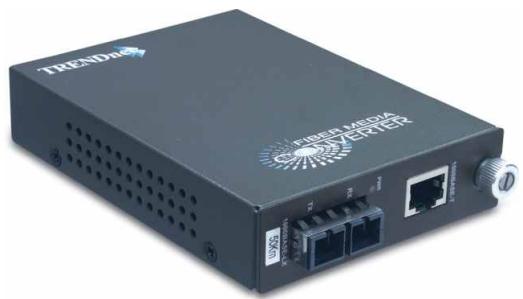

TFC-1000S50 - Convertisseur de média réseau TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur de média réseau
Marque	TRENDNET
Modèle	TFC-1000S50
Normes	IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-LX
Ports	1x RJ-45 1000Base-T, 1x SC 1000Base-LX
Débit de transfert	1000 Mbps (Gigabit)
Distance fibre optique	Jusqu'à 50 km (mono-mode)
Type de fibre	Mono-mode 9/125 µm
Longueur d'onde	1550 nm
Distance cuivre	Jusqu'à 100 m (Cat5e/6)
Alimentation	Adaptateur secteur 7.5 VDC, 1.5 A
Consommation	7.2 W max.
Voyants LED	Alimentation, Link/Activité, Full-Duplex, Vitesse
Température de fonctionnement	0 °C à 40 °C
Humidité relative	10 % à 90 % (sans condensation)
Installation	Murale ou sur châssis TFC-1600 (16 logements)
Garantie	5 ans

FOIRE AUX QUESTIONS - TFC-1000S50 TRENDNET

Quelle est la distance maximale supportée par le TFC-1000S50 ?

En utilisant une fibre optique mono-mode 9/125 µm, la distance maximale est de 50 km.

Ce convertisseur supporte-t-il les trames Jumbo ?

Oui, il supporte les trames Ethernet standard et étendues (Jumbo Frames) sans limitation de taille.

Quels types de câbles cuivre puis-je utiliser ?

Utilisez un câble UTP/STP Catégorie 5 ou supérieur, conformément à la norme EIA/TIA-568, jusqu'à 100 mètres.

Comment installer le TFC-1000S50 sur un mur ?

L'appareil est conçu pour une installation murale. Utilisez les encoches prévues au dos pour le fixer avec des vis (non fournies).

Puis-je utiliser ce convertisseur dans un rack ?

Oui, il est compatible avec le châssis TFC-1600 (19 pouces, 16 logements) pour une intégration en rack.

Que signifient les voyants LED ?

LED Alimentation : allumée si sous tension. Link/Activité : clignote en cas d'activité. Full-Duplex : indique le mode full-duplex. Vitesse : allumée pour 1000 Mbps.

Quel adaptateur secteur est requis ?

Un adaptateur secteur de 7.5 VDC avec un courant minimal de 1.5 A (7.2 W max.) est nécessaire.

Comment nettoyer le convertisseur ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de solvants ni de liquides abrasifs.

Quelle est la garantie du TFC-1000S50 ?

TRENDnet offre une garantie de 5 ans sur ce convertisseur de média.

Puis-je connecter un câble multi-mode au port LX ?

Non, le port LX est conçu pour la fibre mono-mode. Pour la fibre multi-mode, utilisez le modèle TFC-1000MSC.

MODE D'EMPLOI TFC-1000S50 TRENDNET

Les séries de convertisseur de média fibres TFC-1000 de TRENDnet transforment un média 1000Base-T (gigaoctet cuivre) en Média 1000Base-SX/LX (Gigaoctet fibre) et vice versa. Le port 1000Base-T supporte une connexion Gigaoctet full-duplex à la vitesse du fil avec un connecteur RJ-45. La connexion fibre Gigaoctet supporte une optique laser à onde courte (SX) ou longue (LX) avec un connecteur de type SC multi-mode ou mono-mode. Ce convertisseur offrira à votre connexion cuivre Gigabit la capacité d’interférer avec les connections fibres jusqu’à une distance de 50 km. Avec le châssis sur rack optionnel de 16 logements EIA-19", les séries de convertisseurs TFC constituent les solutions parfaites pour les diverses conversions de média fibres.

Caractéristiques

Compatible avec IEEE 1000Base-T et 1000Base-LX. Un port RJ-45 1000Base-T. Un port 1000Base-LX avec connecteur de type SC. Voyants lumineux pour l'alimentation, Link/Activité, Full-Duplex et vitesse. Installation murale possible. Système de Chassis 19" optionnel avec alimentation redondante (TFC-1600), contenant jusqu'à 16 convertisseurs media de la série TFC. Garantie de 5 ans.

Normes:

• IEEE 1000Base-TX et 1000Base-LX Taille d'image supportée:
• Pas de limite (Ethernet standard et trame étendue)

Cables réseau:

1000Base-TX : Cat. 5, EIA/TIA-568 100-ohm UTP/STP (max. 100 mètres) 1000Base-SX : Câble en fibre optique multi-mode 50/125 μm, jusqu'à 550 mètres 62.5/125 μm jusqu'à 220 mètres 1000Base-TX : Câble en fibre optique mono-mode 9/125 ou 10 / 125μm jusqu'à 50 Km Longueur d'onde: 1550nm Protocole: CSMA/CD

Ports:

• 1 port 1000Base-T et 1 port 1000Base-LX

Débit de transfert des données:

1000Mbps

Voyant lumineux de diagnostic:

• Alimentation, Link/Activité,

Full-Duplex et vitesse

Adaptateur secteur:

• 7.5VDC/1.5A (7,2 watts max.)

Température:

• Fonctionnement : 10% à 90%
• Entreposage : Entre 5 et 90%, pas de condensation

Produits en relation

TFC-1600: Châssis 19" EIA à 16 logements (hauteur : 2 éléments) pour convertisseurs média des séries TFC TFC-1000MSC: 1000Base-T vers 1000Base-SX multi-mode fibre avec connecteur SC TFC-1000S20: Convertisseur fibre mono-mode 1000Base-T vers 1000Base-LX (20Km) avec connecteur SC TFC-1000S50: Convertisseur fibre mono-mode 1000Base-T vers 1000Base-LX (50 Km)
