TI-PF11SFP - Convertisseur de média réseau TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur de média réseau industriel
Marque	TRENDnet
Modèle	TI-PF11SFP
Alimentation électrique	12-56 V DC ou 18-36 V AC (selon étiquette) ; bornier détachable
Ports	1 port Ethernet 10/100/1000Base-T, 1 emplacement SFP (1 Gb/s)
Fonctions principales	LFPT (Link Fault Pass Through), mode convertisseur/switch, EEE (économiseur d'énergie) sur certains modèles
Indicateurs LED	PWR, Ethernet, SFP, PoE+ (selon modèle)
Montage	Sur bureau, mural ou rail DIN (fixations fournies)
Consignes de sécurité	Couper l'alimentation avant intervention ; respecter les codes électriques locaux
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif ; éviter l'humidité
Pièces détachées	Alimentation vendue séparément (T1-M6024/T1-S12048) ; modules SFP en option
Réparabilité	Consultez le service après-vente TRENDnet
Contenu de l'emballage	Convertisseur, guide d'installation rapide, bornier, fixation rail DIN, plaques murales
Température de fonctionnement	Industrielle (non précisée, estimation : -10 à 60 °C)
Certifications	CE, RoHS

FOIRE AUX QUESTIONS - TI-PF11SFP TRENDNET

Comment brancher l'alimentation du TI-PF11SFP ?

Connectez l'alimentation (vendue séparément) au bornier détachable fourni en respectant les polarités. Branchez le bornier sur l'appareil, reliez le câble neutre à la terre, puis mettez sous tension. La tension doit être comprise entre 12-56 V DC ou 18-36 V AC selon l'étiquette.

Quels sont les voyants LED et leur signification ?

La LED PWR verte fixe indique une alimentation correcte. La LED Ethernet verte fixe signale une liaison à 10/100/1000 Mbps, clignotante en activité. La LED SFP verte fixe indique une connexion à 1 Gb/s, clignotante en activité. Sur certains modèles, la LED PoE+ verte fixe confirme l'alimentation PoE.

Comment configurer les interrupteurs DIP ?

L'interrupteur 1 contrôle le LFPT : position ON active le Link Fault Pass Through (par défaut). L'interrupteur 2 contrôle le mode : ON = mode convertisseur (par défaut), OFF = mode switch (sur TI-F11SFP) ; sur TI-F711SFP, il contrôle l'EEE (ON active l'économie d'énergie).

Puis-je utiliser un module SFP quelconque ?

Le TI-PF11SFP accepte les modules SFP standard 1 Gb/s. Pour une compatibilité optimale, utilisez des modules TRENDnet ou certifiés. Le module doit être inséré fermement jusqu'au clic.

Comment monter l'appareil sur un rail DIN ?

Fixez le support de rail DIN fourni au convertisseur. Accrochez le support au-dessus du rail, puis faites pivoter l'appareil vers le bas jusqu'au clic. Pour le retirer, appuyez vers le bas pour libérer le bas du rail.

Que faire si la LED PWR ne s'allume pas ?

Vérifiez que l'alimentation est branchée et que la tension est correcte (12-56 V DC ou 18-36 V AC). Assurez-vous que le bornier est bien enfiché et que les polarités sont respectées. Testez avec une autre source d'alimentation si possible.

Le TI-PF11SFP supporte-t-il le PoE ?

Certains modèles de la gamme (comme le TI-PF11SFP) intègrent le PoE+ sur le port Ethernet. Vérifiez l'étiquette de votre appareil. Si présent, la LED PoE+ verte fixe indique que l'alimentation PoE est active.

Quelle est la différence entre mode convertisseur et mode switch ?

En mode convertisseur (par défaut), l'appareil relie un segment cuivre et un segment fibre en transparent. En mode switch, il agit comme un commutateur de base, permettant une commutation entre les ports. Ce mode est sélectionné via l'interrupteur DIP 2.

Comment nettoyer le convertisseur ?

Débranchez l'appareil et nettoyez-le avec un chiffon doux et sec. N'utilisez pas de produits liquides ou abrasifs. Veillez à ne pas obstruer les ouïes de ventilation.

Que faire en cas de perte de connexion ?

Vérifiez les LED : si la LED Ethernet ou SFP est éteinte, la liaison est rompue. Contrôlez les câbles et les modules SFP. Activez le LFPT (interrupteur 1 ON) pour propager la perte de lien sur les deux ports, facilitant le diagnostic.

MODE D'EMPLOI TI-PF11SFP TRENDNET

1. Avant de commencer
2. Rérérences rapides
   3.Installation du materiel
3. Informations supplémentaires

15 Deutsch

Consignes de sécurité

• Coupez le courant avant de brancher / débrancher quelque module ou cable que ce soit. La tension électrique correcte exacte (12 - 56 V DC/18 - 36 V AC ou 48-56V DC) est indiquée sur l'étiquette du produit. Verifiez le voltage de votre source d'alimentation afin de vous assurer d'utiliser la piece adequate. N'utilisez PAS une tension supérieure à 12 - 56 V DC/18 - 36 V AC ou 48-56V DC, comme précisé sur l'étiquette du produit.
• Calculez le courant maximum possible sur chaque cable d'alimentation et sur les cables communs. Respectez tous les codes électriques indiquant le courant maximum accepté par chaque taille de fil. Si le courant dépasse les indications maximales, le câblage pourrait surchauffer et provoquer des dégats importants à votre matériel.

1. Avant de commencer

Contenu de l'emballage

• TI-F11SFP/TI-F711SFP/TI-BF711SFP/TI-UF11SFP/TI-PF11SFP
• Guide d'installation rapide
• Bornier détachable
  Fixation rail DIN
• Plaques pour fixation murale

Configuration minimale

• Réseau existant
• Alimentation électrique (T1-M6024/T1-S12048)

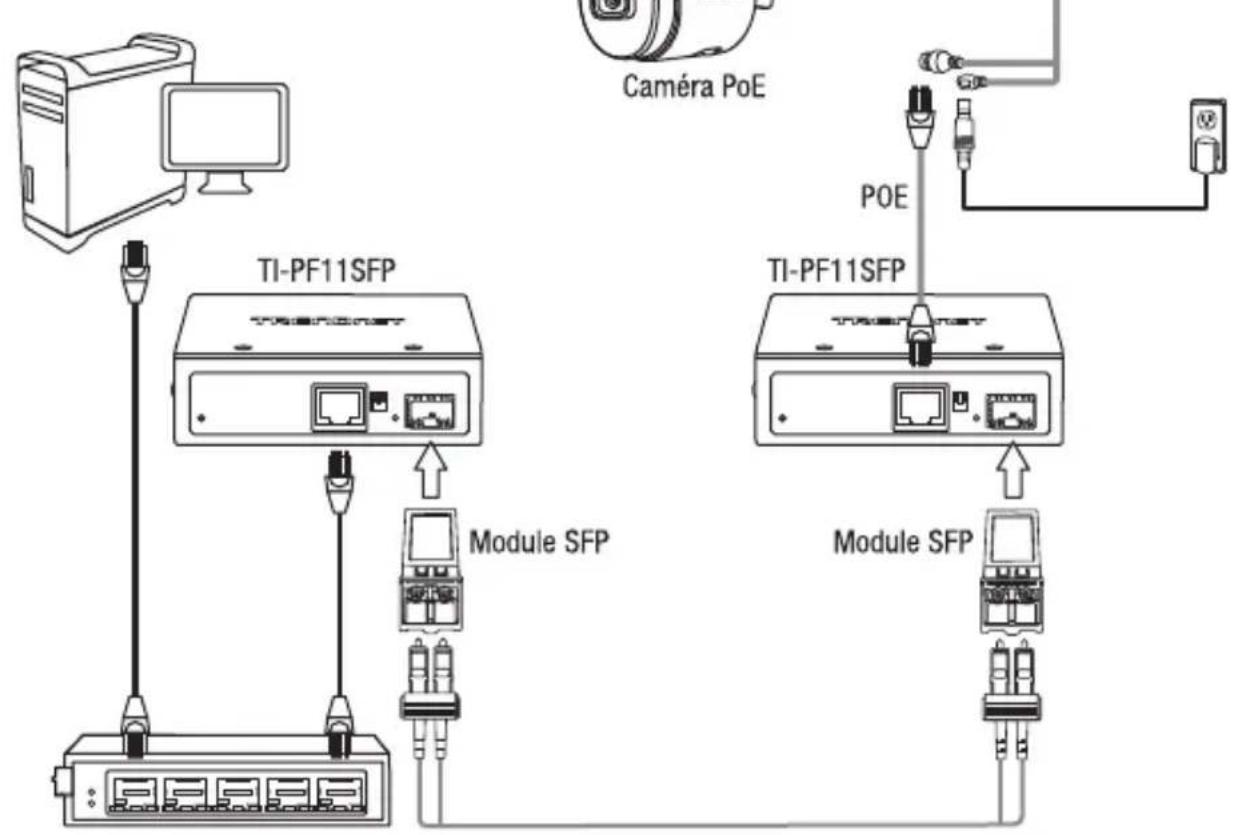

2. Récipes rapides

Remarque: Le convertisseur de media peut etre different que celui montré dans I'exemple.

3. Installation du matériel

• Le TI-F11SFP/TI-F711SFP/TI-BF711SFP/TI-UF11SFP/TI-PF11SFP peut etre place sur un bureau, sur un mur ou fixe sur un rail DIN.

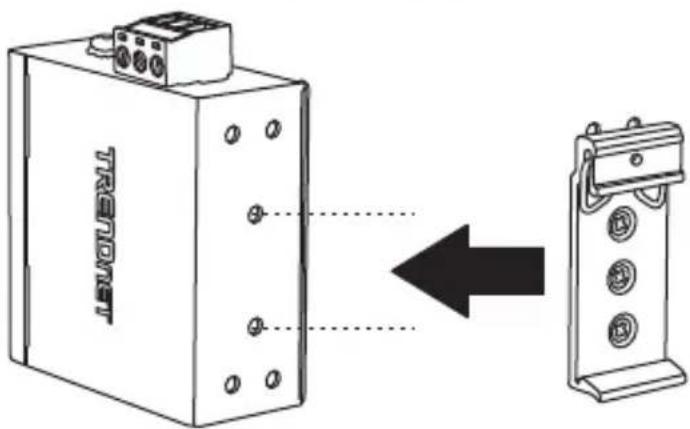

Instructions de fixation rail DIN

1. Fixez le support de fixation rail DIN au convertisseur media.

1. Installez l'appareil en face du rail DIN et accrochez le support de fixation au-dessus du rail.
2. Faites pivoter le convertisseur media vers le bas en direction du rail afin de le fixer à son emplacement. Un clic vous avertera lorsqu'il est en place.

Installation de l'appareil

Retirer l'appareil

1. Pour enlever l'appareil, appuyez vers le bas afin de libérer le bas du rail DIN et faites-le pivoter hors du rail.

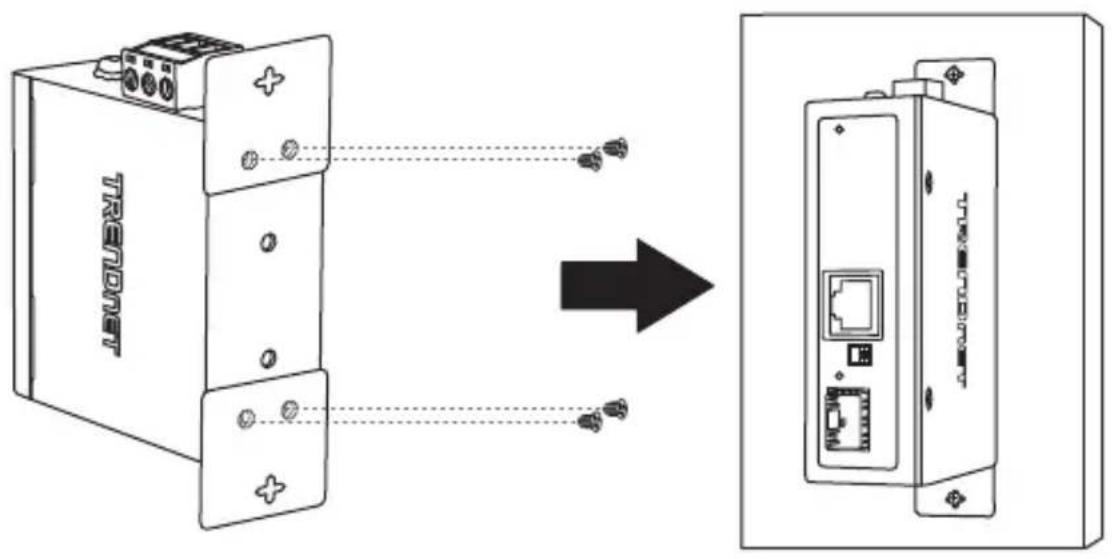

Instructions de fixation murale

1. Fixez les plaques de fixation murale au convertisseur media.
   2.Installez l'appareil.

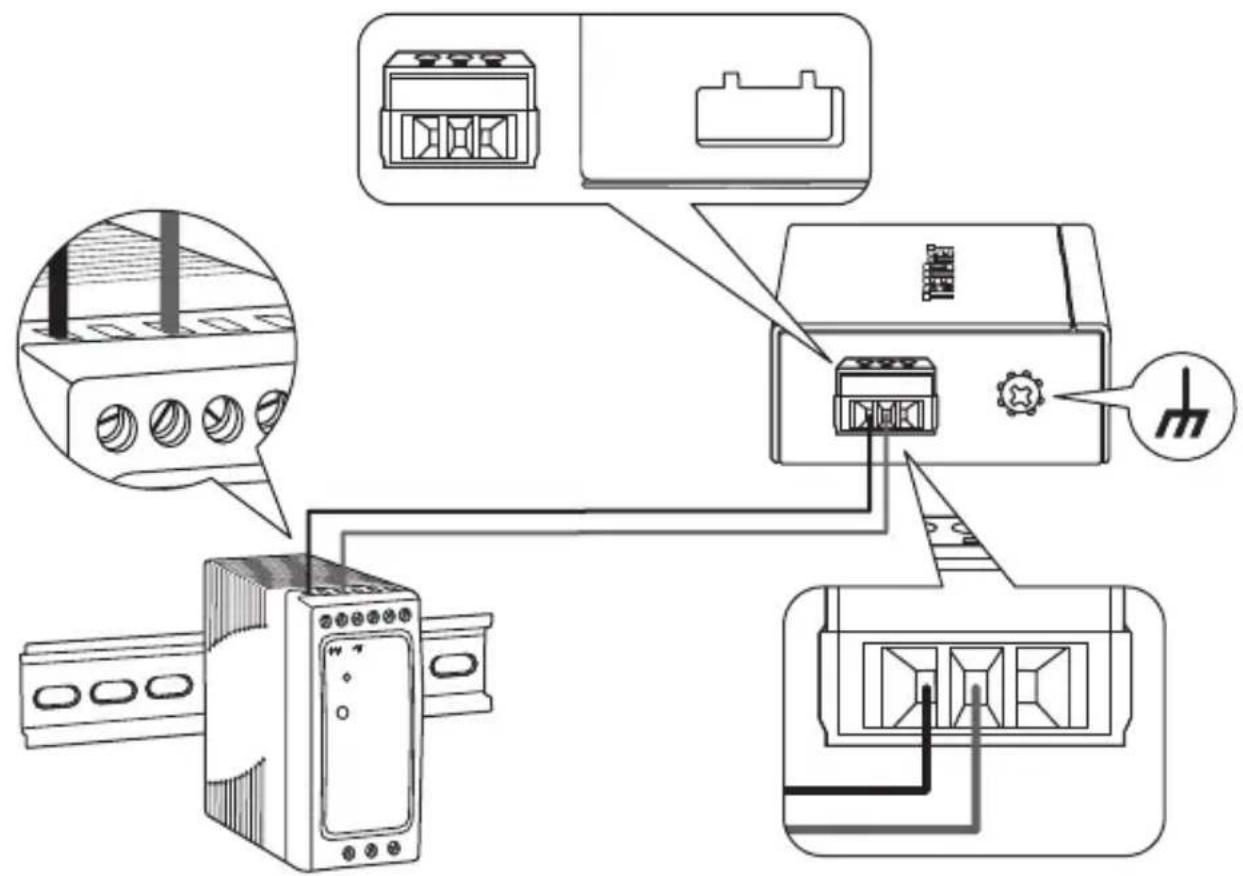

Mise sous tension

1. Connectez l'alimentation electrique (vendu séparément) au bornier fourni ( comme illustré cédssous) et fixez-le à l'aide de vis.

Remarque: Respecter les polarités.

1. Attachez la borne d'alimentation à l'appareil, connectez le cable neutre au sol et alimentez l'adaptateur secteur.

1. Connectez votre cable Ethernet, installez un module SFP et connectez un cable fibre au convertisseur de medias. Verifiez les LED afin de confirmer que les connexions sont établies. Notre installation est terminée.

4. Informations supplémentaires

Interrupteur Dip

TI-F11SFP

ALLUMÉ 1 ÉTEINT

2

1: LFPT	Allumé: Enable LFPT (par défaut)
	Éteint: Désactiver LFPT
2: Mode	Allumé: Mode Convertisseur (par défaut)
	Éteint: Mode Switch

TI-F711SFP/TI-BF711SFP

ALLUMÉ 1 ÉTEINT

2

1: LFPT	Allumé: Activer LFPT (par défaut)
	Éteint: Désactiver LFPT
2: EEE (Économie d'énergie)	Allumé: Activer EEE
	Éteint: Désactiver EEE (par défaut)

Voyants lumineux

TI-F11SFP/TI-F711SFP

LED	Statut	Description
PWR	Vert fixe	L'alimentation est fournie
	Éteint	L'alimentation n'est pas détectée
Port Ethernet	Vert fixe	Connexion à 10/100/1000Mbps
	Vert Clignotant	Transmission/reception de données
	Éteint	Aucune connexion
Port SFP	Vert fixe	Connexion à 1Gb/s
	Vert Clignotant	Transmission/reception de données
	Éteint	Aucune liaison n'est établie

TI-BF711SFP

LED	Status	Description
PWR	Vert fixe	L'alimentation est fournie
	Éteint	L'alimentation n'est pas détectée
Port Ethernet	Vert fixe	Connexion à 10/100/1000Mbps
	Vert Clignotant	Transmission/reception de données
	Éteint	Aucune connexion
Port SFP	Vert fixe	Connexion à 1Gb/s
	Vert Clignotant	Transmission/reception de données
	Éteint	Aucune connexion
PoE+	Vert fixe	PoE connecté
	Éteint	Pas de connexion PoE

Sicherheitshinweis

Nom et adresse du fabricant

TRENDnet, Inc.

Convertisseur de medias industriel 100/1000Base-T vers SFP

Convertisseur industriel de medias SFP+ 10G

Convertisseur industriel de medias SFP+ 10G vers PoE++ 10G

Convertisseur de media UPoE SFP vers Gigabit industriel

Convertisseur de media PoE+ SFP vers Gigabit industriel

Nom Commercial: TRENDnet

TRENDnet déclare par la presente que le produit est conforme aux exigences essentielles et aux autres dispositions pertinantes de la Directive en vertu de notre seule responsabilité.

Sécurité

ENIEC62368-1:2020+A11:2020

CEM

EN 55032:2015/A1:2020

EN 61000-3-3:2013+A2:2021

EN 55035:2017/A11:2020

EN IEC 61000-6-2:2019

ENIEC61000-3-2:2019+A1:2021

ENIEC61000-6-4:2019

Ce produit est conforme à la directives suivante.

Déclaration:

Directive CEM 2014/30/UE

Directive RoHS 2015/863/UE

Personne responsable de cette déclaration.

Lieu de délivrance: Torrance, California, USA

Date: 12 février, 2025

Nom: Sonny Su

Position: Vice-président de Technologie

Signature:
