A60 RGB - Système de refroidissement de matériel informatique Sharkoon - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Refroidisseur CPU pour boîtier PC
Marque	Sharkoon
Modèle	A60 RGB
Dimensions (L x P x H)	120 x 125 x 159 mm
Poids	985 g
TDP (Thermal Design Power)	260 W
Compatibilité socket Intel	LGA1851/1700/1200/1150/1151/1155/1156/1356/1366/2011/2066
Compatibilité socket AMD	AM5/AM4/AM3/AM2/FM1/FM2
Nombre de caloducs	6 caloducs de 6 mm
Nombre de ventilateurs	2 (1 avec éclairage RVB adressable)
Dimensions ventilateur	120 x 120 x 25 mm
Plage de vitesse ventilateur	500 – 1 800 tr/min ± 10 %
Type de roulement	Roulement à fluide dynamique
Débit d'air maximal	121,55 m³/h
Pression d'air maximale	2,90 mmH₂O
Niveau sonore maximal	30 dB(A)
Éclairage	12 LED RVB adressables (5V, 0,54 A)
Connecteurs	Ventilateur : PWM 4 broches ; LED : 4 broches (5V-D-coded-G)
Longueur câble ventilateur	150 mm
Longueur câble LED	350 mm
Alimentation	Ventilateur : 12 V, 0,30 A, 3,6 W ; LED : 5 V, 0,54 A, 2,7 W
Contenu de l'emballage	Refroidisseur, supports Intel et AMD, backplate, vis, pâte thermique, tournevis
Entretien et nettoyage	Utiliser un chiffon sec ; ne pas utiliser d'air comprimé pour le ventilateur
Sécurité	Monter hors du boîtier ; ne pas toucher en fonctionnement ; éviter humidité ; ne convient pas aux moins de 6 ans

FOIRE AUX QUESTIONS - A60 RGB Sharkoon

Quels sockets CPU sont compatibles avec le Sharkoon A60 RGB ?

Le refroidisseur est compatible avec les sockets Intel LGA1851/1700/1200/1150/1151/1155/1156/1356/1366/2011/2066 et AMD AM5/AM4/AM3/AM2/FM1/FM2. Assurez-vous que votre carte mère supporte ces sockets.

Comment installer le refroidisseur A60 RGB ?

Montez le refroidisseur à l'extérieur du boîtier PC. Utilisez le support de montage correspondant à votre socket (Intel ou AMD), appliquez la pâte thermique fournie, fixez le radiateur avec les vis et connectez le ventilateur au connecteur PWM de la carte mère. Un tournevis est inclus.

Comment contrôler l'éclairage RVB du ventilateur ?

L'éclairage RVB adressable utilise un connecteur 4 broches (5V-D-coded-G). Branchez-le sur un header RVB compatible de votre carte mère ou sur un contrôleur RVB. La gestion se fait via le logiciel de la carte mère (ex. Aura Sync, Mystic Light, RGB Fusion).

Quel est le niveau sonore maximal du ventilateur ?

Le niveau sonore maximal est de 30 dB(A). La vitesse du ventilateur varie de 500 à 1 800 tr/min, ce qui permet un fonctionnement silencieux à basse vitesse.

Comment nettoyer le refroidisseur A60 RGB ?

Utilisez un chiffon sec pour nettoyer les ailettes et le ventilateur. Ne pas utiliser d'air comprimé car cela pourrait générer une charge électrique et endommager le ventilateur.

Quelle est la puissance de refroidissement maximale (TDP) ?

Le TDP maximal supporté est de 260 W, ce qui convient aux processeurs haut de gamme. Les 6 caloducs de 6 mm assurent une excellente dissipation thermique.

Le refroidisseur est-il livré avec de la pâte thermique ?

Oui, l'emballage contient un tube de pâte thermique pré-appliquée ou séparée (selon la version) pour une installation immédiate.

Puis-je utiliser ce refroidisseur avec un processeur AMD Ryzen 7 ?

Oui, il est compatible avec les sockets AM5 et AM4, donc avec les Ryzen récents. Assurez-vous que le TDP du processeur ne dépasse pas 260 W.

Que faire si le ventilateur ne tourne pas ?

Vérifiez que le connecteur PWM est bien branché sur le header CPU_FAN de la carte mère. Assurez-vous que la ventilation n'est pas bloquée par des câbles. Testez le ventilateur sur un autre header si possible.

Le refroidisseur est-il réparable ou modulable ?

Le ventilateur peut être remplacé s'il est défectueux, mais le radiateur et les caloducs sont scellés. Pour la garantie, contactez Sharkoon. N'essayez pas de démonter le bloc de refroidissement.

MODE D'EMPLOI A60 RGB Sharkoon

Caractéristiques générales:

Compatibilité du support CPU: Intel®: LGA1851/1700/1200/1150/1151/1155/1156/1356/1366/2011/2066AMD®: AM5/AM4/AM3/AM2/FM1/FM2

Conduits de chaleur: 6x ∅ 6 mm

Dimensions (L x P x H): 120 x 125 x 156 mm (A60)120 x 125 x 159 mm (A60 RGB)

Poids: 960 g (A60)985 g (A60 RGB)

TDP (Thermal Design Power): 260 W

Ventilateur:

Nombre de ventilateurs: 2	A60:
	A60 RGB: 2 (1x Ventilateur LED RVB adressable)
Dimensions (L x P x H): 120 x 120 x 25 mm
Vitesse du ventilateur: 500 – 1 800 tr/min ± 10 %
Type de roulement: Roulement à fluide dynamique
Débit d'air max.: 121,55 m3/h
Pression d'air max.: 2,90 mmH2O
Niveau sonore max.: 30 dB(A)
Eclairage: 12x LED RVB adressable*
Tension nominale (Ventilateur): 12 V
Tension nominale (LEDs):	5 V*
Courant nominal (Ventilateur): 0,30 A
Courant nominal (LEDs):	0,54 A*
Puissance nominale (Ventilateur):	3,6 W
Puissance nominale (LEDs):	2,7 W*
Connecteur du ventilateur:	PWM 4 broches
Connecteur LED:	4 broches (5V-D-coded-G)*
Longueur du câble du ventilateur:	150 mm
Longueur du câble LED:	350 mm*

Contenu de l'emballage:

A60 / A60 RGB, Support de montage Intel®, Support de montage AMD®, Backplate, Vis de montage, Pâte thermique, Tournevis

* Ventilateur LED RVB adressable (A60 RGB)

Consignes de sécurité

L'appareil est destiné à servir de refroidisseur de CPU pour une utilisation dans le boîtier d'un PC. Pour votre propre sécurité, veillez à suivre les instructions ci-dessous avant d'utiliser l'appareil. Si le produit est endommagé en raison d'une mauvaise utilisation ou du non-respect des consignes de sécurité, la garantie du fabricant sera annulée.

ATTENTION!

• Montez le refroidisseur CPU à l'extérieur du boîtier PC. Si le boîtier PC doit être transporté, retirez le refroidisseur CPU du boîtier PC.
• Ne branchez l'appareil qu'aux connecteurs prévus à cet effet sur la carte mère, comme indiqué dans ce manuel. Si nécessaire, utilisez le manuel d'utilisation de votre carte mère pour identifier clairement les connecteurs corrects.
• Attention au risque de blessure dû aux bords et aux coins tranchants des ailettes de refroidissement et aux pales rotatives du ventilateur. N'insérez pas de corps étrangers entre les pales du ventilateur en rotation, car cela pourrait endommager le ventilateur.
• Pour éviter tout risque de blessure, ne touchez pas le refroidisseur CPU pendant son fonctionnement.
• Ne mettez jamais l'appareil en contact avec de l'humidité ou des liquides.
• N'utilisez pas d'air comprimé pour nettoyer le ventilateur. Cela pourrait créer une charge électrique à partir du rotor en rotation et endommager les composants. Utilisez plutôt un chiffon sec.
• Ne convient pas aux enfants de moins de 6 ans. Contient de petites pièces. Risque d'étouffement !

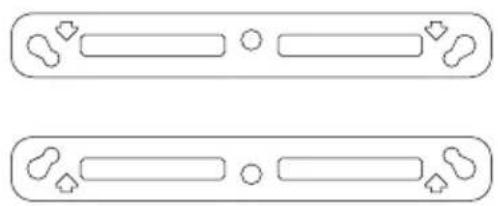

Intel®

A

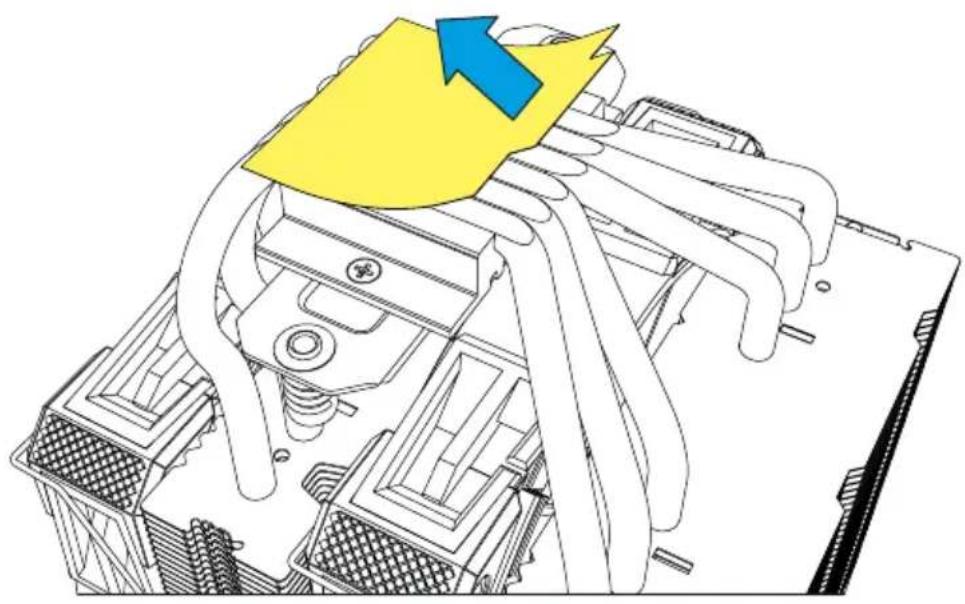

Installer le refroidisseur

Veuillez utiliser le tournevis fourni

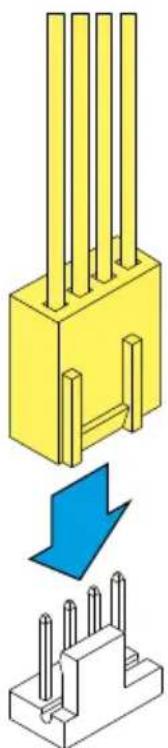

Connector le ventilateur

Sharkoon n'assume aucune responsabilité pour les pertes de données, en particulier celles causées par un traitement inapproprié.

Les noms de produits et descriptions sont des marques commerciales et/ou protégées des fabricants respectifs, acceptées comme protégées.

Dans le cadre de la politique d'amélioration continue des produits chez

Sharkoon, le design et les spécifications sont sujets à des modifications sans préavis. Les spécifications nationales du produit peuvent varier.

Tous les droits sont réservés, en particulier pour la traduction, la réimpression, la reproduction par copie ou tout autre moyen technique. Toute infraction donnera lieu à une demande de compensation. Tous droits réservés, en particulier en cas de cession de brevet ou de brevet d'utilité. Les méthodes de livraison et de modification technique sont réservées.

Traitement de votre produit usagé

Votre produit est conçu et fabriqué avec des matériaux et composants de haute qualité qui peuvent être réutilisés et recyclés.

Lorsque ce symbole de poubelle barrée est présent sur un produit, cela signifie que ce dernier est couvert par la directive européenne 2012/19/UE.

Veuillez-vous informer sur le système local de collecte de tri sélectif pour les produits électriques et électroniques.

Veuillez respecter la réglementation locale et ne pas jeter vos produits usagés avec vos déchets ménagers. La mise au rebut conforme de votre ancien produit aidera à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine.
