Type de produit	Système de refroidissement pour CPU
Marque	Sharkoon
Modèle	A40 (version RGB disponible)
Dimensions (L x P x H)	120 x 72 x 153 mm (A40) / 120 x 72 x 156 mm (A40 RGB)
Poids	591 g (A40) / 608 g (A40 RGB)
Compatibilité socket Intel	LGA1851/1700/1200/1150/1151/1155/1156/1356/1366/2011/2066
Compatibilité socket AMD	AM5/AM4/AM3/AM2/FM1/FM2
TDP (Thermal Design Power)	220 W
Conduits de chaleur	4 x Ø 6 mm
Nombre de ventilateurs	1
Dimensions du ventilateur	120 x 120 x 25 mm
Vitesse du ventilateur	500 – 1 800 tr/min ± 10 %
Type de roulement	Roulement à fluide dynamique
Débit d'air max	121,55 m³/h
Pression d'air max	2,90 mmH2O
Niveau sonore max	30 dB(A)
Éclairage (A40 RGB)	12 LED RVB adressables
Tension nominale (ventilateur)	12 V
Tension nominale (LED)	5 V (A40 RGB)
Courant nominal (ventilateur)	0,30 A
Courant nominal (LED)	0,54 A (A40 RGB)
Puissance nominale (ventilateur)	3,6 W
Puissance nominale (LED)	2,7 W (A40 RGB)
Connecteur du ventilateur	PWM 4 broches
Connecteur LED	4 broches (5V-D-coded-G) pour A40 RGB
Longueur câble ventilateur	150 mm
Longueur câble LED	350 mm (A40 RGB)
Contenu de l'emballage	Refroidisseur, supports Intel et AMD, backplate, vis, pâte thermique
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser d'air comprimé
Sécurité	Ne pas toucher pendant le fonctionnement ; éviter l'humidité

FOIRE AUX QUESTIONS - A40 Sharkoon

Quels sockets CPU sont compatibles avec le Sharkoon A40 ?

Le Sharkoon A40 est compatible avec les sockets Intel LGA1851/1700/1200/1150/1151/1155/1156/1356/1366/2011/2066 et AMD AM5/AM4/AM3/AM2/FM1/FM2.

Comment installer le refroidisseur Sharkoon A40 ?

Montez le refroidisseur à l'extérieur du boîtier PC. Fixez le support de montage correspondant à votre socket (Intel ou AMD) avec les vis fournies, appliquez la pâte thermique, puis placez le radiateur sur le CPU. Serrez les vis en croix. Branchez ensuite le câble PWM sur le connecteur CPU_FAN de la carte mère.

Le ventilateur du Sharkoon A40 est-il silencieux ?

Oui, le niveau sonore maximal est de 30 dB(A), ce qui le rend relativement silencieux. De plus, la vitesse du ventilateur (500-1800 tr/min) est ajustable via PWM pour un fonctionnement plus calme à basse charge.

Comment contrôler l'éclairage RGB du Sharkoon A40 RGB ?

L'éclairage RGB adressable utilise un connecteur 4 broches (5V-D-coded-G) à brancher sur un contrôleur RGB compatible de la carte mère. Vous pouvez piloter les 12 LED via le logiciel de la carte mère (par exemple, ASUS Aura, Gigabyte RGB Fusion).

Quelle est la capacité de dissipation thermique (TDP) du Sharkoon A40 ?

Le TDP maximal est de 220 W, ce qui convient à la plupart des processeurs grand public, y compris les modèles overclockés modérément.

Comment nettoyer le Sharkoon A40 ?

Utilisez un chiffon sec et non pelucheux pour essuyer les pales du ventilateur et les ailettes. N'utilisez pas d'air comprimé, car cela pourrait générer une charge électrique et endommager le ventilateur. Évitez tout liquide.

Le Sharkoon A40 est-il livré avec de la pâte thermique ?

Oui, l'emballage contient un tube de pâte thermique pré-appliquée ou séparée, selon la version. Appliquez une petite quantité au centre du CPU avant d'installer le refroidisseur.

Puis-je utiliser le Sharkoon A40 avec un processeur AMD Ryzen 9 ?

Oui, le A40 est compatible avec les sockets AMD AM5 et AM4, ce qui inclut les Ryzen 9. Vérifiez que la hauteur du refroidisseur (153 mm) est adaptée à votre boîtier.

Que faire si le ventilateur ne tourne pas ?

Assurez-vous que le câble PWM est correctement branché sur le connecteur CPU_FAN de la carte mère. Vérifiez également que le ventilateur n'est pas bloqué et que les paramètres du BIOS sont configurés pour alimenter le ventilateur.

Le Sharkoon A40 est-il difficile à installer ?

Non, l'installation est simple grâce au système de montage universel. Suivez les étapes de la notice : fixez le support arrière (backplate), placez les supports de montage, appliquez la pâte, puis fixez le radiateur. Le câblage est réduit à un seul connecteur PWM.

MODE D'EMPLOI A40 Sharkoon

Caractéristiques générales:

Compatibilité du support CPU: Intel®: LGA1851/1700/1200/1150/1151/1155/1156/1356/1366/2011/2066AMD®: AM5/AM4/AM3/AM2/FM1/FM2

Conduits de chaleur: 4x ∅ 6 mm

Dimensions (L x P x H): 120 x 72 x 153 mm (A40)120 x 72 x 156 mm (A40 RGB)

Poids: 591 g (A40)608 g (A40 RGB)

TDP (Thermal Design Power): 220 W

Ventilateur:

Nombre de ventilateurs: 1
Dimensions (L x P x H): 120 x 120 x 25 mm
Vitesse du ventilateur: 500 – 1 800 tr/min ± 10 %
Type de roulement: Roulement à fluide dynamique
Débit d'air max.: 121,55 m3/h
Pression d'air max.: 2,90 mmH2O
Niveau sonore max.: 30 dB(A)
Eclairage: 12x LED RVB adressable*
Tension nominale (Ventilateur): 12 V
Tension nominale (LEDs):	5 V*
Courant nominal (Ventilateur): 0,30 A
Courant nominal (LEDs):	0,54 A*
Puissance nominale (Ventilateur):	3,6 W
Puissance nominale (LEDs):	2,7 W*
Connecteur du ventilateur:	PWM 4 broches
Connecteur LED:	4 broches (5V-D-coded-G)*
Longueur du câble du ventilateur:	150 mm
Longueur du câble LED:	350 mm*

Contenu de l'emballage:

A40 / A40 RGB, Support de montage Intel ^® , Support de montage AMD ^® , Backplate, Vis de montage, Pâte thermique

Consignes de sécurité

L'appareil est destiné à servir de refroidisseur de CPU pour une utilisation dans le boîtier d'un PC. Pour votre propre sécurité, veillez à suivre les instructions ci-dessous avant d'utiliser l'appareil. Si le produit est endommagé en raison d'une mauvaise utilisation ou du non-respect des consignes de sécurité, la garantie du fabricant sera annulée.

ATTENTION!

• Montez le refroidisseur CPU à l'extérieur du boîtier PC. Si le boîtier PC doit être transporté, retirez le refroidisseur CPU du boîtier PC.
• Ne branchez l'appareil qu'aux connecteurs prévus à cet effet sur la carte mère, comme indiqué dans ce manuel. Si nécessaire, utilisez le manuel d'utilisation de votre carte mère pour identifier clairement les connecteurs corrects.
• Attention au risque de blessure dû aux bords et aux coins tranchants des ailettes de refroidissement et aux pales rotatives du ventilateur. N'insérez pas de corps étrangers entre les pales du ventilateur en rotation, car cela pourrait endommager le ventilateur.
• Pour éviter tout risque de blessure, ne touchez pas le refroidisseur CPU pendant son fonctionnement.
• Ne mettez jamais l'appareil en contact avec de l'humidité ou des liquides.
• N'utilisez pas d'air comprimé pour nettoyer le ventilateur. Cela pourrait créer une charge électrique à partir du rotor en rotation et endommager les composants. Utilisez plutôt un chiffon sec.
• Ne convient pas aux enfants de moins de 6 ans. Contient de petites pièces. Risque d'étouffement !

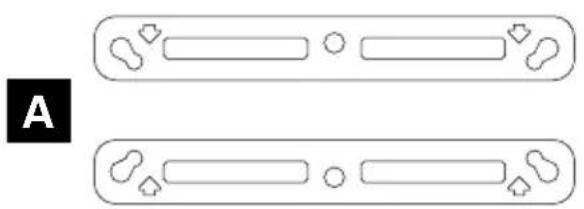

Intel®

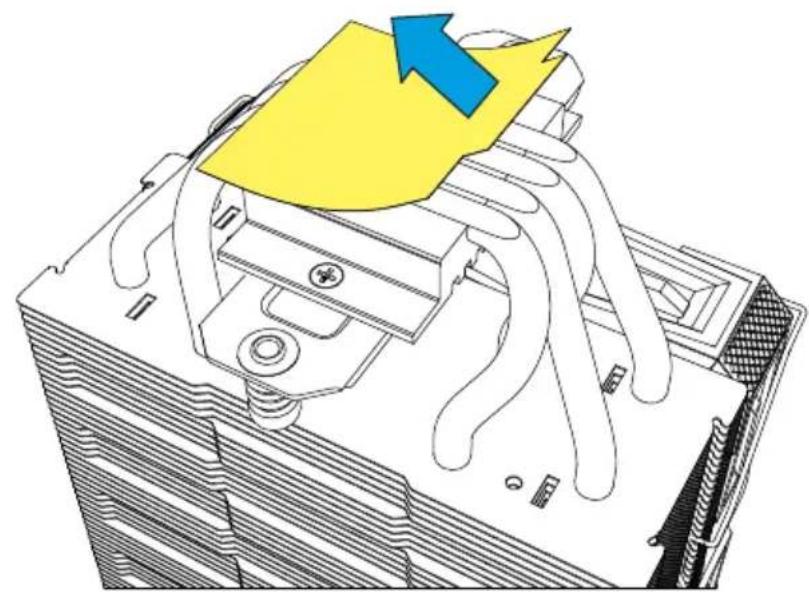

Installer le refroidisseur

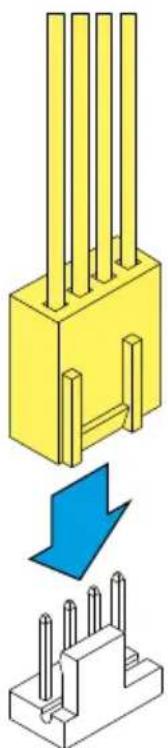

Connector le ventilateur

Sharkoon n'assume aucune responsabilité pour les pertes de données, en particulier celles causées par un traitement inapproprié.

Les noms de produits et descriptions sont des marques commerciales et/ou protégées des fabricants respectifs, acceptées comme protégées.

Dans le cadre de la politique d'amélioration continue des produits chez

Sharkoon, le design et les spécifications sont sujets à des modifications sans préavis. Les spécifications nationales du produit peuvent varier.

Tous les droits sont réservés, en particulier pour la traduction, la réimpression, la reproduction par copie ou tout autre moyen technique. Toute infraction donnera lieu à une demande de compensation. Tous droits réservés, en particulier en cas de cession de brevet ou de brevet d'utilité. Les méthodes de livraison et de modification technique sont réservées.

Traitement de votre produit usagé

Votre produit est conçu et fabriqué avec des matériaux et composants de haute qualité qui peuvent être réutilisés et recyclés.

Lorsque ce symbole de poubelle barrée est présent sur un produit, cela signifie que ce dernier est couvert par la directive européenne 2012/19/UE.

Veuillez-vous informer sur le système local de collecte de tri sélectif pour les produits électriques et électroniques.

Veuillez respecter la réglementation locale et ne pas jeter vos produits usagés avec vos déchets ménagers. La mise au rebut conforme de votre ancien produit aidera à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine.
