Type de produit	Refroidisseur de processeur (CPU) pour PC
Marque	Sharkoon
Modèle	A50 / A50 RGB
Dimensions (L x P x H)	A50 : 120 x 72 x 153 mm ; A50 RGB : 120 x 72 x 156 mm
Poids	A50 : 605 g ; A50 RGB : 622 g
TDP (Thermal Design Power)	230 W
Nombre de caloducs	5 x 6 mm
Compatibilité socket Intel	LGA1851/1700/1200/1150/1151/1155/1156/1356/1366/2011/2066
Compatibilité socket AMD	AM5/AM4/AM3/AM2/FM1/FM2
Ventilateur inclus	1 x 120 x 120 x 25 mm
Vitesse du ventilateur	500 – 1 800 tr/min ± 10 %
Type de roulement	Fluide dynamique
Débit d'air maximal	121,55 m³/h
Pression d'air maximale	2,90 mmH2O
Niveau sonore maximal	30 dB(A)
Éclairage (modèle RGB)	12 x LED RVB adressable, tension 5 V, courant 0,54 A, puissance 2,7 W
Connecteur ventilateur	PWM 4 broches
Connecteur LED (RGB)	4 broches (5V-D-coded-G)
Longueur câble ventilateur	150 mm
Longueur câble LED (RGB)	350 mm
Contenu de l'emballage	Refroidisseur, supports Intel et AMD, backplate, vis, pâte thermique
Entretien et nettoyage	Utiliser un chiffon sec ; ne pas utiliser d'air comprimé pour le ventilateur
Précautions de sécurité	Monter hors boîtier ; ne pas toucher en fonctionnement ; ne pas exposer à l'humidité ; tenir hors de portée des enfants de moins de 6 ans
Conformité environnementale	Directive DEEE 2012/19/UE – ne pas jeter avec les déchets ménagers

FOIRE AUX QUESTIONS - A50 Sharkoon

Quels sockets CPU sont compatibles avec le Sharkoon A50 ?

Le refroidisseur est compatible avec les sockets Intel LGA1851/1700/1200/1150/1151/1155/1156/1356/1366/2011/2066 et AMD AM5/AM4/AM3/AM2/FM1/FM2.

Comment installer le Sharkoon A50 sur ma carte mère ?

Montez le refroidisseur hors du boîtier, appliquez la pâte thermique fournie, fixez le support de montage approprié (Intel ou AMD) avec la backplate et les vis, puis connectez le ventilateur au connecteur PWM 4 broches de la carte mère.

Le Sharkoon A50 RGB est-il équipé d'un éclairage adressable ?

Oui, le modèle A50 RGB dispose de 12 LED RVB adressables avec un connecteur 4 broches (5V-D-coded-G) pour le contrôle via le logiciel de la carte mère ou un contrôleur RGB.

Quelle est la puissance de refroidissement maximale (TDP) du Sharkoon A50 ?

Le TDP maximal supporté est de 230 watts, ce qui le rend adapté aux processeurs de milieu à haut de gamme.

Le ventilateur est-il silencieux ?

Le niveau sonore maximal est de 30 dB(A) à pleine vitesse (1800 tr/min). Le ventilateur utilise un roulement à fluide dynamique pour réduire le bruit, et la vitesse peut être ajustée via PWM pour un fonctionnement plus silencieux.

Comment nettoyer le Sharkoon A50 ?

Utilisez un chiffon sec pour nettoyer les ailettes et le ventilateur. N'utilisez jamais d'air comprimé car cela pourrait générer une charge électrique et endommager les composants.

Que contient l'emballage du Sharkoon A50 ?

L'emballage contient le refroidisseur, les supports de montage Intel et AMD, une backplate, les vis de fixation et un tube de pâte thermique.

Puis-je utiliser le Sharkoon A50 avec un processeur AMD Ryzen 7000 (AM5) ?

Oui, le socket AM5 est pris en charge. Assurez-vous d'utiliser le support AMD fourni et de suivre les instructions du manuel pour une installation correcte.

Le ventilateur du Sharkoon A50 est-il contrôlable en PWM ?

Oui, le ventilateur dispose d'un connecteur PWM 4 broches, ce qui permet un contrôle précis de la vitesse par la carte mère en fonction de la température du CPU.

Comment brancher l'éclairage RGB du Sharkoon A50 ?

Connectez le câble LED à 4 broches (brochage 5V-D-coded-G) sur un connecteur RGB adressable de la carte mère ou d'un contrôleur RGB compatible. Veillez à respecter la polarité et la tension de 5V.

MODE D'EMPLOI A50 Sharkoon

Caractéristiques générales:

Compatibilité du support CPU: Intel®: LGA1851/1700/1200/1150/1151/1155/1156/1356/1366/2011/2066AMD®: AM5/AM4/AM3/AM2/FM1/FM2

Conduits de chaleur: 5x ∅ 6 mm

Dimensions (L x P x H): 120 x 72 x 153 mm (A50)120 x 72 x 156 mm (A50 RGB)

Poids: 605 g (A50)622 g (A50 RGB)

TDP (Thermal Design Power): 230 W

Ventilateur:

Nombre de ventilateurs: 1
Dimensions (L x P x H): 120 x 120 x 25 mm
Vitesse du ventilateur: 500 – 1 800 tr/min ± 10 %
Type de roulement: Roulement à fluide dynamique
Débit d'air max.: 121,55 m3/h
Pression d'air max.: 2,90 mmH2O
Niveau sonore max.: 30 dB(A)
Eclairage: 12x LED RVB adressable*
Tension nominale (Ventilateur): 12 V
Tension nominale (LEDs):	5 V*
Courant nominal (Ventilateur): 0,30 A
Courant nominal (LEDs):	0,54 A*
Puissance nominale (Ventilateur):	3,6 W
Puissance nominale (LEDs):	2,7 W*
Connecteur du ventilateur:	PWM 4 broches
Connecteur LED:	4 broches (5V-D-coded-G)*
Longueur du câble du ventilateur:	150 mm
Longueur du câble LED:	350 mm*

Contenu de l'emballage:

A50 / A50 RGB, Support de montage Intel ^® , Support de montage AMD ^® , Backplate, Vis de montage, Pâte thermique

Consignes de sécurité

L'appareil est destiné à servir de refroidisseur de CPU pour une utilisation dans le boîtier d'un PC. Pour votre propre sécurité, veillez à suivre les instructions ci-dessous avant d'utiliser l'appareil. Si le produit est endommagé en raison d'une mauvaise utilisation ou du non-respect des consignes de sécurité, la garantie du fabricant sera annulée.

ATTENTION!

• Montez le refroidisseur CPU à l'extérieur du boîtier PC. Si le boîtier PC doit être transporté, retirez le refroidisseur CPU du boîtier PC.
• Ne branchez l'appareil qu'aux connecteurs prévus à cet effet sur la carte mère, comme indiqué dans ce manuel. Si nécessaire, utilisez le manuel d'utilisation de votre carte mère pour identifier clairement les connecteurs corrects.
• Attention au risque de blessure dû aux bords et aux coins tranchants des ailettes de refroidissement et aux pales rotatives du ventilateur. N'insérez pas de corps étrangers entre les pales du ventilateur en rotation, car cela pourrait endommager le ventilateur.
• Pour éviter tout risque de blessure, ne touchez pas le refroidisseur CPU pendant son fonctionnement.
• Ne mettez jamais l'appareil en contact avec de l'humidité ou des liquides.
• N'utilisez pas d'air comprimé pour nettoyer le ventilateur. Cela pourrait créer une charge électrique à partir du rotor en rotation et endommager les composants. Utilisez plutôt un chiffon sec.
• Ne convient pas aux enfants de moins de 6 ans. Contient de petites pièces. Risque d'étouffement !

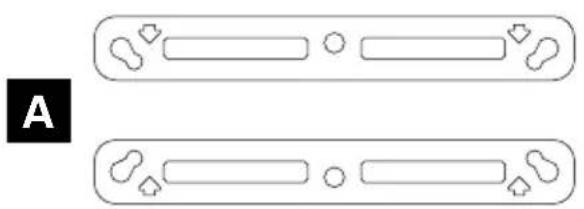

Intel®

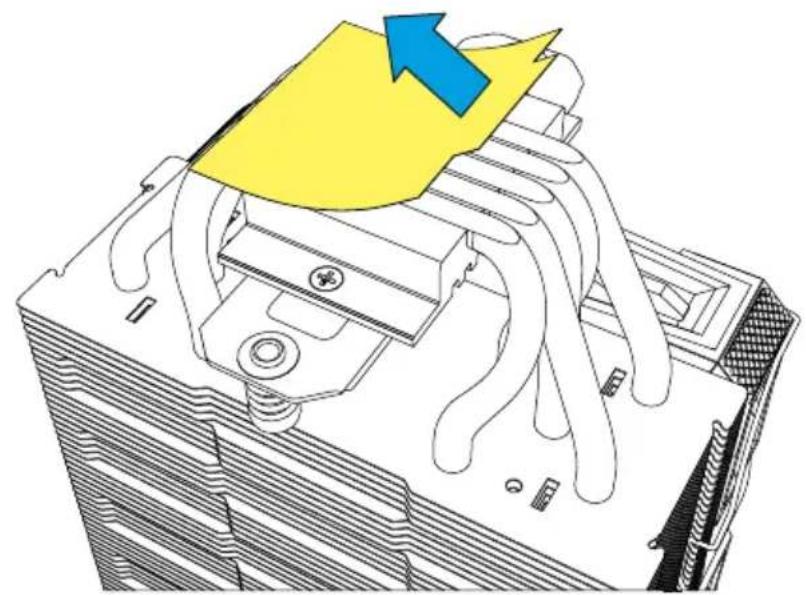

Installer le refroidisseur

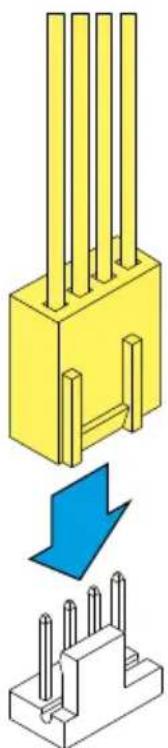

Connector le ventilateur

Sharkoon n'assume aucune responsabilité pour les pertes de données, en particulier celles causées par un traitement inapproprié.

Les noms de produits et descriptions sont des marques commerciales et/ou protégées des fabricants respectifs, acceptées comme protégées.

Dans le cadre de la politique d'amélioration continue des produits chez

Sharkoon, le design et les spécifications sont sujets à des modifications sans préavis. Les spécifications nationales du produit peuvent varier.

Tous les droits sont réservés, en particulier pour la traduction, la réimpression, la reproduction par copie ou tout autre moyen technique. Toute infraction donnera lieu à une demande de compensation. Tous droits réservés, en particulier en cas de cession de brevet ou de brevet d'utilité. Les méthodes de livraison et de modification technique sont réservées.

Traitement de votre produit usagé

Votre produit est conçu et fabriqué avec des matériaux et composants de haute qualité qui peuvent être réutilisés et recyclés.

Lorsque ce symbole de poubelle barrée est présent sur un produit, cela signifie que ce dernier est couvert par la directive européenne 2012/19/UE.

Veuillez-vous informer sur le système local de collecte de tri sélectif pour les produits électriques et électroniques.

Veuillez respecter la réglementation locale et ne pas jeter vos produits usagés avec vos déchets ménagers. La mise au rebut conforme de votre ancien produit aidera à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine.
