MODE D'EMPLOI LMDMD080AV3 DAIKIN

Manuel d'installation et d'utilisation Monobloc pour la réfrigération

-Injecter de la silicone sur tout le périmètre du tampon.

Sur la partie supérieure injecter avant de fixer l'Uniblock.

-Injecter de la silicone sur tout le périmètre du tampon.

Sur la partie supérieure injecter avant de fixer l'Uniblock.

1. Avertissements importants et de sécurité
2. Tableau récapitulatif des plaquettes
3. Description de la machine
4. Fonctionnement de la machine

5. Déplacement de la machine

6. Installation de la machine

6.1 Signalisations
6.2 Encombrement de la machine
6.3 Mise en place de la machine
6.4 Espaces libres à respecter
6.5 Montage de la machine
6.6 Protections et précautions de sécurité
6.7 Nettoyage

1. Branchement de la machine aux sources d'énergie

7.1 Branchement énergie électrique

1. Commandes électriques

8.1 Panneau de commande et de contrôle
8.2 Boutons et signalisations sur la platine
8.3 Instructions pour la modification des paramètres

1. Contrôles et réglages à effectuer

9.1 Mise en service de la machine
10. Schéma installation électrique de la machine
11. Entretien et réparation de la machine
12. Entretien ordinaire
12.1 Entretien extraordinaire
12.2 Interventions devant être effectuées par des professionnels qualifiés ou par le constructeur
12.3 Inconvénients techniques
12.4 Alarmes signalisées par le contrôleur électronique
13. Commande des pièces détachées
14. Mise au rebut de l'emballage
15. Mise au rebut de la machine

Nous vous remercions de la confiance que vous nous avez accordée en choisissant un produit Daikin. Nous vous prions de lire attentivement cette notice préparée expressément avec des conseils et des instructions sur le mode d'installation correct, sur l'emploi et l'entretien du produit, afin d'utiliser au mieux toutes ses caractéristiques.

1 Avertissements Importants Et De Securite

Ci-après vous trouverez des recommandations concernant la sécurité, à suivre pendant l'installation et l'utilisation de la machine.

• L'installation de la machine doit être effectuée suivant les schémas et les instructions fournis par le constructeur.
• Les dommages provoqués par des raccordements incorrects sont exclus.
• Le conducteur neutre, même si relié à la terre, n'est pas admis comme conducteur de protection.
• L'installation électrique de l'endroit où l'installation est effectuée doit être conforme aux normes en vigueur pour les installations électriques.
• L'entretien de la machine doit être effectué par des professionnels qualifiés ou par le constructeur, suivant toutes les dispositions de la normative EN378.

AVERTISSEMENT

Pour éviter des coupures aux mains, utilisez des gants de protection

Pour toute utilisation non prévue de la machine, en particulier en ce qui concerne la plage d'utilisation ou de toute façon pour toute intervention à effectuer sur la machine, il est fait obligation à l'utilisateur de se renseigner auprès du constructeur en ce qui concerne d'éventuelles contre-indications ou dangers provoqués par un usage impropre de la machine.

- La machine doit être utilisée conformément au mode d'emploi et pour l'usage prévu par le constructeur. Toute utilisation incorrecte de la machine représente une condition anormale et peut endommager la machine et représenter un grave danger pour la santé des personnes.

ATTENTION

La machine n'a pas été construite pour travailler dans un milieu explosif. Il est donc absolument interdit d'utiliser la machine dans un lieu avec danger d'explosion.

ATTENTION

La machine n'a pas été construite pour travailler dans un milieu salin. Dans ce cas, il faut protéger le condenseur ou l'évaporateur avec des systèmes plus appropriés.

En cas d'entretien nécessitant d'intervention sur le circuit frigorifique, il faut vider l'installation et rétablir la pression atmosphérique.

AVERTISSEMENT

Le fluide frigorigène ne doit pas être dégagé dans l'atmosphère, mais il doit être récupéré par des techniciens spécialisés disposant des équipements prévus à cet effet.

• Le complément de charge de frigorigène doit être effectué suivant les indications qui figurent sur la plaquette technique concernant le type et la quantité.
• Il est interdit d'utiliser des fluides frigorigènes différents, encore moins des frigorigènes inflammables (hydrocarbures) ou de l'air.
• Il est interdit d'apporter des modifications ou des altérations au circuit frigorifique ou à ses composants, par exemple des soudures sur le corps compresseur.
  • L'utilisateur final doit protéger l'installation contre les dangers d'incendie provenant de l'extérieur.

2 Tableau récapitulatif des plaquettes

DAIKIN EUROPE N.V. Zandoorderstaat 300, 8-8400 Costende, Belgium Mod. _________ Hz _________ A _________ R _________ GMP _________ kg 1000eq _________ Ps (HP/LP) 29.5/16.5 bar Made IN ITALY

	Fluide frigorigène
	Fluide frigorigène
	Ecoulement de condensation
	Attention: parties chaudes ou froides
	Attention: avant d'intervenir sur la machine, couper le courant
	Attention: danger de fulguration
	Brancher ce câble à un disjoncteur magnétothermique. Jamais directement à la ligne principale
	Sens de rotation
	Couleur fils câble secteur
	Attention – important: nettoyer de temps en temps le condenseur avec un jet d'air de l'intérieur vers l'extérieur. A effectuer lorsque la machine est arrêtée.

3 Description de la machine

Les unités de la série LMD sont des groupes frigorifiques condensés par air ou par eau (option) ce selon le principe d'unité monobloc. Ils sont composés de:

1. une unité d'évaporation installée à l'intérieur de la chambre froide
2. un tampon isolant
3. une unité de condensation installée à l'extérieur de la chambre froide
4. un tableau électrique de contrôle et de commande, placé sur l'unité de condensation.

4 Fonctionnement de la machine

Les Daikin LMD sont des groupes frigorifiques à compression dans lesquels le froid est produit par vaporisation à basse pression d'un fluide frigorigène liquide, type HFC, dans un échangeur thermique (évaporateur); la vapeur qui se produit est ramenée à l'état liquide par compression mécanique à une pression plus élevée, suivie d'un refroidissement dans un autre échangeur thermique (condenseur).

Le compresseur frigorifique est de type hermétique, à mouvement alternatif, alimenté par le réseau électrique monophasé ou triphasé. Le dégivrage, par injection de gaz chaud (standard), est automatique et programmé à l'avance, avec une fréquence cyclique, avec la possibilité d'intervention même manuelle.

5 Déplacement de la machine

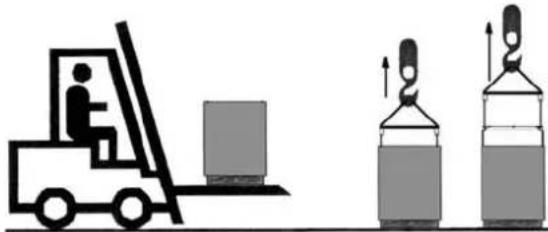

Le déplacement de la machine peut être effectué avec des moyens de levage et transport.

Faites beaucoup d'attention à ce que personne ne se trouve dans la zone de manoeuvre du moyen de levage et transport, de façon à empêcher toute possibilité d'accident aux personnes pendant le déplacement de la machine.

Lorsque la machine est emballée dans une caisse ou dans une caisse à claire-voie en bois, le déplacement devra être effectué en élinguant l'emballage de façon adéquate.

Faites beaucoup d'attention à ce que la vitesse de levage de la machine emballée n'entraîne des oscillations pouvant provoquer la chute de l'unité.

6 Installation de la machine

6.1 Signalisations

Le constructeur a prévu l'apposition d'écriteaux d'avertissement et attention avec les signalisations figurant dans le tableau récapitulatif

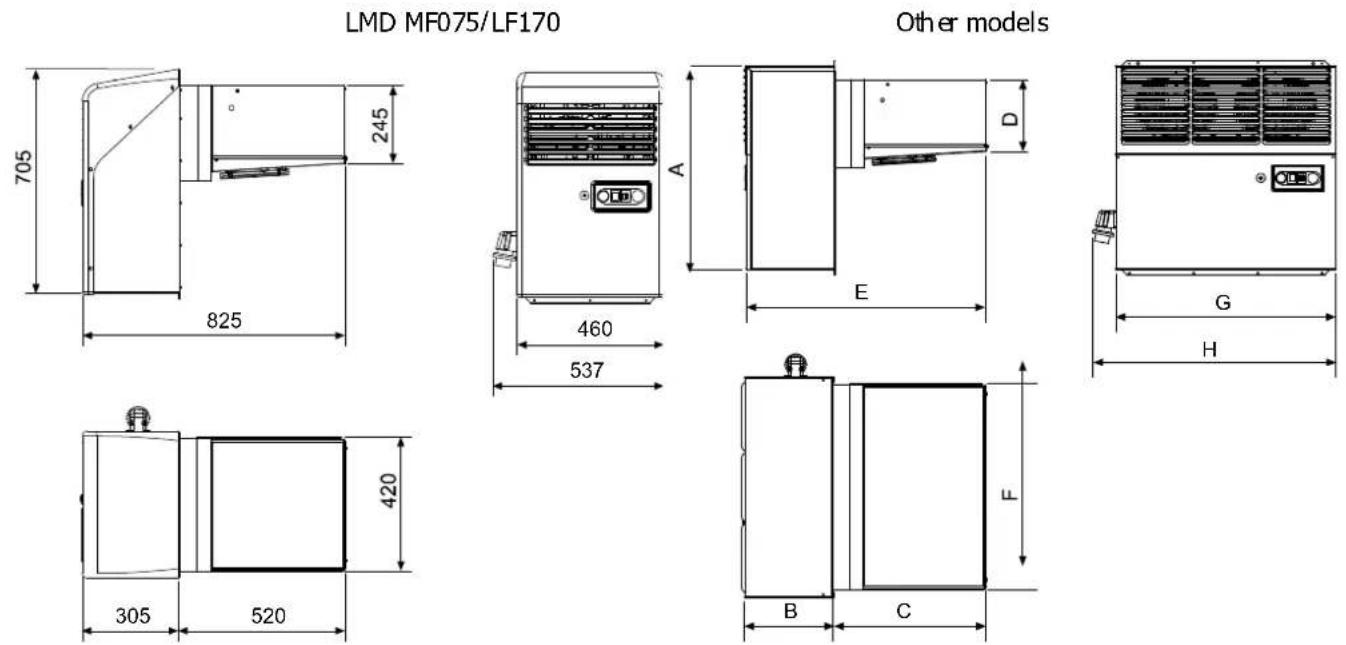

6.2 Encombrement de la machine

A		B		C	D	E
LMD MF100-120/LF200 695	305 490 245	825 720	754 832
LMD MF230/LF350 800 400 700	385 1100 720	754 832
LMD MF350/LF500 857 440 700	385 1100 1120	1128	1210
LMD MF400-600/LF600-750 857 440	970 380 1410	1560 1598 1698
LMD MF750/LFM000 857 490 1090 460	1580 1600 1638	1738

F

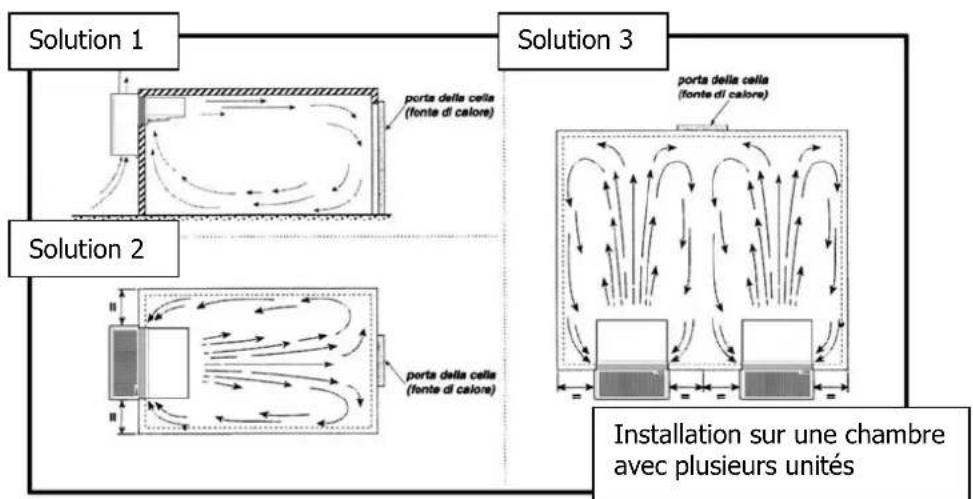

6.3 Mise en place de la machine

Pour obtenir un fonctionnement optimal de l'unité nous conseillons de:

A) Placer la machine dans une pièce ayant un bon rechange d'air et éloignée de sources de forte chaleur.
B) Ouvrir la chambre le moins possible.
C) S'assurer que l'unité ait la possibilité d'une bonne aspiration et d'une expulsion de l'air toute aussi bonne.
D) Brancher au dégagement de l'eau de condensation se trouvant sur la partie inférieure du condenseur, un tuyau pour l'évacuation de l'eau.

6.4 Espaces libres à respecter

Dans le but de permettre un usage correct de la machine et un entretien aisé de celle-ci, dans des conditions de sécurité, l'installation doit être effectuée de façon à respecter les espaces libres minimums pour l'ouverture de la machine.

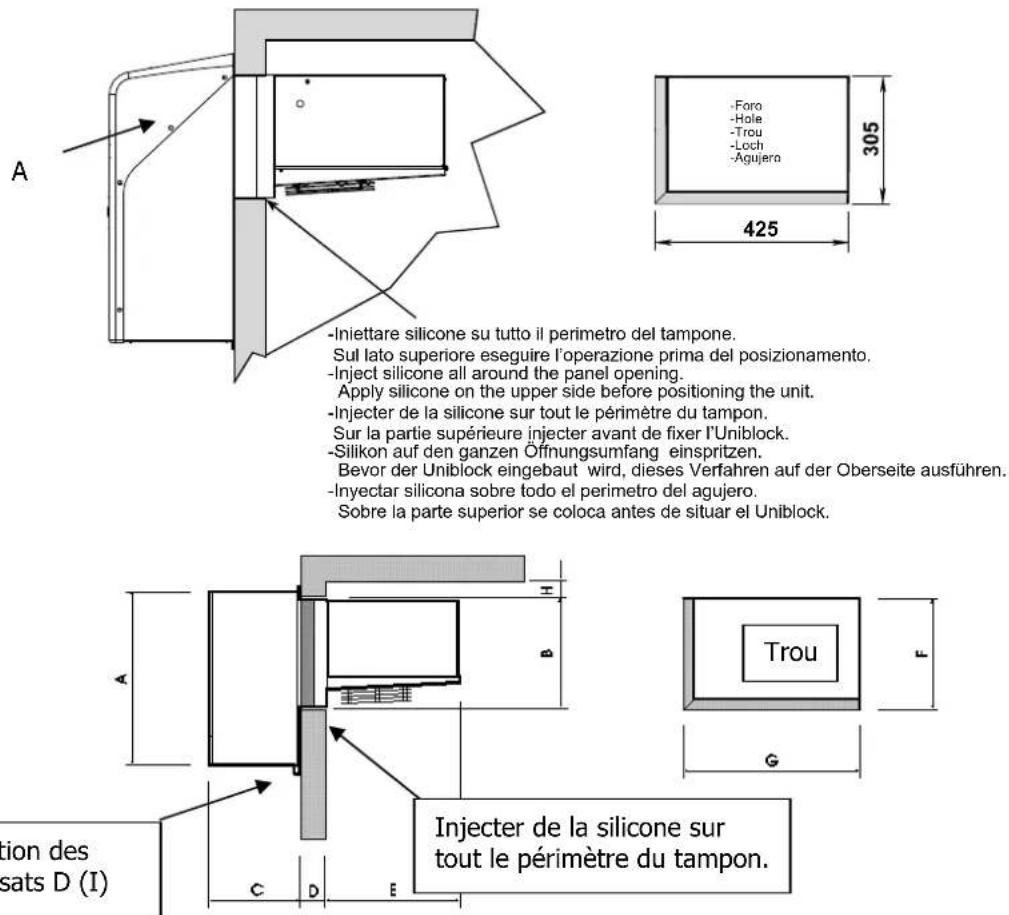

6.5 Montage

Faire un trou de dimensions appropriées sur la paroi de la chambre froide, voir figure.

-Foro -Hole -Trou -Loch -Agujera 305 425 -Iniettare silicone su tutto il perimetro del tampone. Sul lato superiore eseguire l'operazione prima del posizionamento. -Inject silicone all around the panel opening. Apply silicone on the upper side before positioning the unit. -Injecter de la silicone sur tout le périmètre du tampon. Sur la partie supérieure injecter avant de fixer l'Uniblock. -Silikon auf den ganzen Öffnungsumfang einspritzen. Bevor der Uniblock eingebaut wird, dieses Verfahren auf der Oberseite ausführen. -Inyectar silicona sobre todo el perimetro del agujero. Sobre la parte superior se coloca antes de situar el Uniblock. Injecter de la silicone sur tout le périmètre du tampon. A B C D E Treu F G tion des sats D (I)

	A	B		C		D		E
LMD MF075/LF170 705	300 305	100 420	305 425	100 10
LMD MF100-120/LF200 695	300 305	100 420	305 725	100 10
LMD MF230/LF350 800	470 400	120 580	475 725	100 10
LMD MF350/LF500 857	470 440	120 580	480	1130	100 18
LMD MF400-600/LF600-750	857	500	440	120	850	510	1600	100	22
LMD MF750/LFM000	857	570	490	120	970	580	1640	100	22

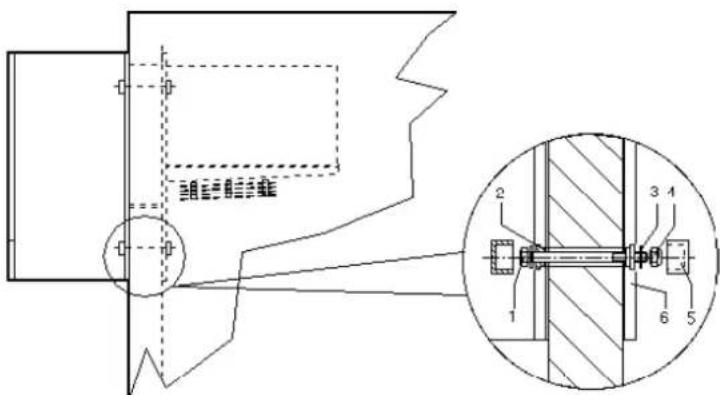

A) Positionner l'unité sur la chambre en emboîtant depuis l'extérieur l'unité d'évaporation dans le trou de la chambre préparé à l'avance.

B) Fixer l'unité avec les vis prévues à cet effet

C) Brancher un tuyau pour l'évacuation de l'eau au trou d'écoulement des condensats, situé dans la partie inférieure de l'unité de condensation.

N.B.: Pour le montage de l'unité (uniquement pour les modèles LMD MF075/LF170) il faut démonter le panneau frontal A.

6.6 Protections et précautions de sécurité

Le constructeur a prévu les protections mécaniques suivantes:

1. Protections fixes latérales et supérieures de l'unité d'évaporation et de l'unité condensation; elles sont fixées à la charpente par des vis de blocage.
2. Protections fixes externes électroventilateurs sur l'unité de condensation et d'évaporation: elles sont fixées par des vis.

Le constructeur a prévu les protections électriques suivantes:

a. Protection thermique ventilateurs (incorporés dans les moteurs) à rétablissement automatique: protection des électroventilateurs contre des absorptions élevées de courant.
b. Pressostat haute pression à rétablissement automatique (seulement pour les groupes où il est prévu): protection contre des pressions trop élevées.

Les protections ont été prévues par le constructeur d'Intégrité de l'opérateur pendant le travail

6.7 Nettoyage de la machine

Nettoyer la machine avec soin, en enlevant la poussière et les substances étrangères et les salissures qui se sont éventuellement déposées pendant le déplacement de la machine, avec des détergents ou des dégraissants.

ATTENTION

Ne pas utiliser de solvants

7 Branchement de la machine aux sources d'énergie externes

ATTENTION

Avant d'effectuer le branchement électrique, vérifier que le voltage et la fréquence du réseau d'alimentation correspondent à ceux qui sont indiqués sur la plaquette de l'unité et que la tension soit comprise entre une marge de +/-10% de la valeur nominale.

7.1 Branchement énergie électrique

Après avoir effectué un contrôle préalable des composants du tableau, on procède au branchement électrique.

Dans le choix du dispositif de protection, il est important de considérer que, si le courant de court-circuit présumé au point d'installation est supérieur à 10 KA, il faut installer un dispositif limiteur qui en réduise la valeur de crête à 17 KA.

Courant de court-circuit présumé(Ik) : Le courant de court-circuit présumé représente notamment le courant qu'passerait dans un circuit en cas de panne due à impédance nulle, au cas où le circuit ne serait pas équipé d'un dispositif de protection contre les surintensités de courant.

Valeur de crête: La valeur de crête est la valeur maximale du courant de court-circuit présumé.

ATTENTION

Le branchement à la ligne doit être effectué en utilisant un dispositif de protection approprié (magnéothermique ou magnéothermique différentiel), choisi par l'installateur selon le type de ligne et l'absorption indiquée sur la plaquette de la machine.

Lorsque dans une même chambre il y a plusieurs unités, il faut que chaque machine ait son dispositif de protection.

Effectuer la connexion suivant la couleur des fils qui sortent du câble d'alimentation:

$$ \begin{array}{r l r} \text {a)} & 2 3 0 \mathrm{V} / 1 / 5 0 - 6 0 \mathrm{Hz} \quad \text {Trois fils} & \text {Bleu} = \text {Neutre} \ & & \text {Jaune/Vert} = \text {Terre} \ & & \text {Marron} = \text {Phase} \end{array} $$

$$ \begin{array}{l l} \text {b)} & 2 3 0 V / 3 / 5 0 - 6 0 \mathrm{Hz} \quad \text {Quatre fils} \ & \text {Gris} = \text {Phase} \ & \text {Jaune/Vert} = \text {Terre} \ & \text {Marron} = \text {Phase} \ & \text {Noir} = \text {Phase} \end{array} $$

$$ \begin{array}{l l} \text {c)} & 4 0 0 \mathrm{V} / 3 / 5 0 \mathrm{Hz} \ & \text {Cinq fils} \end{array} \quad \begin{array}{r l} & \text {Bleu = Neutre} \ & \text {Jaune/Vert = Terre} \ & \text {Marron = Phase} \ & \text {Gris = Phase} \ & \text {Noir = Phase} \end{array} $$

Nous conseillons l'installation d'un micro-interrupteur (non fourni) sur la porte de la chambre froide, qui produit, à chaque ouverture, automatiquement:

• allumage lumière chambre, l'unité s'arrête.
• déconnexion alarme température (pendant environ une heure après la fermeture de la porte).
  L'unité est équipée d'un câble nécessaire à cette connexion selon cette condition:
• contact micro-interrupteur fermé = porte fermée.

ATTENTION

Le micro-interrupteur n'est pas fourni avec l'unité. Si le câble micro porte est coupé ou endommagé, on aura les mêmes conditions comme au cas où la porte est ouverte avec le micro porte connecté.

AVERTISSEMENT

Le remplacement de parties électriques défectueuses devra être effectué uniquement par des professionnels qualifiés.

Le branchement électrique doit être effectué par une personne compétente.

8 Commandes électriques

8.1 Panneau de commande et contrôle

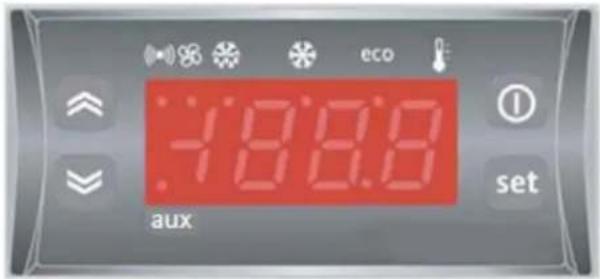

18:00 aux eco set

Central électronique: il permet de régler la température dans la chambre froide et dirige toutes les fonctions de l'installation frigorifique.

8.2 Boutons et signalisations sur la central

SET(ENTER)		Appuyer et relâcherIl visualise des alarmes éventuels (si présents) Il accède au menu
UP		Appuyer et relâcherIl fait défiler les entrées du menuIl incrémente les valeurs
Down		Appuyer et relâcherIl fait défiler les entrées du menuIl diminue les valeurs
ON/OFF		Appuyer pour au moins 5 secIl active la fonction ON/OFF

Signifié des led

Sur l'affichage on trouve une série de points dont le signifié est décrite par le tableau en-dessous

	Led CompresseurAllumé fixe: compresseur actifClignotant: retard, protection ou activation bloquée
	Led Defrost (Dégivrage)Allumé fixe: dégivrage actifClignotant: activation manuelle ou de D.I.
	Led FanAllumé fixe: ventilateurs actifs
	Led AlarmAllumé fixe: présence d'un alarmeClignotant: alarme étouffé
	Led AUXAllumé fixe: lumière de la chambre ON

8.3 Instructions pour la modification des paramètres

En appuyant et en relâchant la touche set il est possible d'accéder au menu. S'il y a pas d'alarmes en cours sera visualisé le label "SEt". En agissant sur les touches et on peut faire défiler les fiches du menu:

• SEt: fiche installation
• Pb1: fiche valeur sonde milieu;
• Pb2: fiche valeur sonde dégivrage

Installer le Setpoint:

Pour visualiser la valeur du Setpoint appuyer (sur) la touche set quand le label "Set" est visualisé donc appuyer (sur) "Set" de nouveau. La valeur du Setpoint apparaît sur l'affichage.

Pour changer la valeur du Setpoint agir, d'ici 15 sec, sur les touches et. Pour confirmer la modification appuyer (sur) donc attendre 15 sec pour sortir.

Visualiser les sondes:

À la présence des labels Pb1 ou Pb2, en appuyant (sur) la touche set apparaît la valeur mesurée par la sonde associée.

Pb1 il visualise la température de la chambre froide.

Pb2 il visualise la température de la fin du dégivrage.

Pour démarrer le cycle de dégivrage manuellement:

Pour démarrer un cycle de dégivrage, appyer (sur) la touche pour au moins 5 secondes.

Activation lumière chambre:

L'allumage de la lumière de la chambre est activée en appuyant sur la touche √.

La fonction ON/OFF:

En appuyant sur la touche ON / OFF pour au moins 5 sec. l'instrument est mis en stand-by et visualise OFF. Dans cette configuration l'unité n'est pas active. Pour réinitialiser l'instrument en ON appuyer de nouveau sur la touche.

ATTENTION

L'appareil reste sous tension, même lorsque sur l'affichage de la central de contrôle reste l'inscription OFF.

9 Contrôles et réglages à effectuer

Avant de mettre en marche la machine, il faut vérifier:

• que les vis de blocage soient serrées
• que les branchements électriques aient été effectués correctement

En cas d'ouverture de l'unité il faut vérifier:

• qu'aucun outil n'ait été oublié à l'intérieur de la machine
• que le montage ait été effectué correctement
• qu'il n'y ait pas de fuites de gaz
• que le panneau avant ait été fixé correctement.

9.1 Mise en service de la machine

1) Brancher le câble d'alimentation à la fiche sur la machine: sur le panneau avant, le voyant qui se trouve à l'intérieur de l'interrupteur "B" (2) s'allume, pour indiquer ainsi la présence de tension.
2) La machine se trouve dans la phase de préchauffage. On conseille de maintenir l'unité dans cet état pendant au moins 2 heures.
3) Une fois le préchauffage terminé, mettre l'interrupteur "B" en position 1; maintenant l'unité est en marche.

N.B.: Chaque fois que l'on coupe le courant et l'interruption dépasse 24 heures, pour la mise en service il faut répéter la phase de préchauffage.

ATTENTION

24 heures après la mise en service, vérifier les conditions de l'évaporateur. S'il présente des formations de glace, il faut réduire l'intervalle entre les dégivrages. Pour les unités basse température, il faut effectuer ce contrôle chaque semaine pendant le premier mois de fonctionnement.

10. Schéma installation électrique de la machine

Les machines de la série LMD sont caractérisées par une installation électrique spécifique, dont le schéma est joint à la présente notice de mode d'emploi et d'entretien.

11. Entretien et réparation de la machine

Un bon entretien représente un facteur fondamental pour une plus longue durée de la machine dans des conditions de fonctionnement et de rendement optimales et pour assurer les conditions de sécurité prévues par le Constructeur.

12. Entretien ordinaire

Afin de pouvoir toujours compter sur le bon fonctionnement de l'unité il faut effectuer périodiquement le nettoyage du condenseur (la périodicité de ce nettoyage dépend principalement de l'endroit où est installée l'unité).

Cette opération est à effectuer quand l'unité est arrêtée: nous conseillons d'utiliser un jet d'air en soufflant de l'intérieur vers l'extérieur. Dans le cas où il n'était pas possible d'utiliser un jet d'air, utiliser un pinceau à longs poils sur l'extérieur du condenseur. Dans le cas de condensation à eau nous conseillons de faire effectuer l'opération de nettoyage par un plombier en utilisant les additifs désincrustants qui se trouvent dans le commerce.

AVERTISSEMENT

Pour éviter des coupures aux mains, utiliser des gants de protection

AVERTISSEMENT

Avant d'intervenir sur la machine, couper le courant.

12.1 Entretien extraordinaire

Contrôlez de temps en temps l'état d'usure des contacts électriques et des télérupteurs et éventuellement remplacez-les.

12.2 Interventions devant être effectuées par des professionnels qualifiés ou par le constructeur

Nous énumérons ci-après les opérations d'entretien qui exigent une compétence technique spécifique et qui, par conséquent, doivent être effectuées par des professionnels qualifiés ou par le Constructeur.

Pour aucune raison l'utilisateur ne devra effectuer:

• remplacement de composants électriques
• interventions sur l'installation électrique
  • réparations de parties mécaniques
• interventions sur l'installation frigorifique
• interventions sur le panneau de commande, sur les interrupteurs de marche, arrêt et arrêt d'urgence
• interventions sur les dispositifs de protection et de sécurité.

12.3 Inconvénients techniques

Les inconvénients qui peuvent se produire pendant le fonctionnement de la machine sont les suivants:

1. Blocage du compresseur. Il existe un dispositif de protection qui intervient chaque fois que la température maximum admise pour les bobinages du moteur électrique du compresseur est dépassée. Ceci peut avoir lieu si:

Le local qui accueille l'unité n'est pas suffisamment aéré.

Il y a des anomalies dans le réseau électrique d'alimentation.

Le fonctionnement du ventilateur du condenseur est anormal.

Le rétablissement du dispositif de protection est automatique.

1. Formation de glace sur l'évaporateur (ce qui empêche le flux régulier de l'air). Elle peut être causée par:

Des ouvertures trop fréquentes de la porte.

Un fonctionnement anormal du ventilateur de l'évaporateur.

Une panne de l'électrovanne (modèles avec dégivrage à gaz chaud).

Une panne de la résistance de dégivrage (pour les modèles avec dégivrage électrique).

Un mauvais fonctionnement du dégivrage.

Dans ce cas on peut utiliser certaines astuces: augmenter de quelques degrés la température du thermostat de fin de dégivrage, augmenter le nombre de dégivrages.

ATTENTION

Pour décongeler d'éventuels blocs de glace dans l'évaporateur, il est tout à fait déconseillé d'utiliser des outils métalliques, tranchants, pointus ou de l'eau chaude

1. En cas de non allumage de l'afficheur de la platine électronique, vérifier: la présence de courant, le branchement correct du câble d'alimentation, les fusibles à l'intérieur du tableau électrique.

2. Si l'afficheur s'allume et qu'en appuyant sur la touche ON/OFF la machine ne démarre pas, vérifier le branchement correct du micro porte en vous rappelant qu'à contact fermé doit correspondre porte fermée.

Rendement insuffisant de la machine:

Si le rendement de la machine est insuffisant, après avoir cherché les causes techniques et ne pas avoir trouvé d'anomalies dans l'installation, il faut vérifier l'étanchéité des portes de la chambre froide; qu'il n'y ait pas de déperditions de froid dans la chambre; que la chambre soit utilisée avec les précautions nécessaires et que dans la chambre utilisée en basse température on n'introduise pas de denrées ou de liquides non congelés, ou qu'il y ait de la glace dans l'évaporateur.

Nous conseillons en outre d'installer les machines loin des portes, surtout lorsqu'on prévoit plusieurs ouvertures par jour.

AVERTISSEMENT:

Il est interdit, lorsque la machine est en marche, d'ôter les protecti constructeur dans le but de sauvegarder l'intégrité de l'utilisateur.

12.4 Alarmes signalisées par le contrôleur électronique

Label	Panne Cause Dépannage
E1	Sonde milieu (Pb1)	lecture des valeurs en dehors de la portée de fonctionnementsonde en panne / en court / ouverte	vérifier le type de sonde (NTC)vérifier le câblage des sondesremplacer la sonde
E2	Sonde fin dégivrage (Pb2)	lecture des valeurs en dehors de la portée de fonctionnementsonde en panne / en court / ouverte	vérifier le type de sonde (NTC)vérifier le câblage des sondesremplacer la sonde
AH1	Alarme d'HAUTE Température milieu	dépassement de la température réglée (au delà du différentiel maximal établi).	vérifier fonctionnalité compresseur.contrôle de la chambre (portes ouvertes), capacité de la même, introduction produit chaud etc..
AL1	Alarme de BASSE Température milieu	dépassement de la température réglée (au delà du différentiel maximal établi).	vérifier fonctionnalité de la central de contrôle.
OPd	Alarme de overture de porte	overture de porte
nPA	Haute pression	A chaque intervention du pressostat haute pression, le vibreur sonore et le voyant d’alarme s’activent. Si le nombre d’interventions du pressostat haute pression est supérieur à 10 par heure, la machine s’arrête de façon définitive.	Vérifier le fonctionnement du ventilateur condenseurVérifier si le condenseur est sale

Les alarmes de sonde "E1" et "E2" commencent quelques secondes après le défaut de sonde constaté. Elles s'arrêtent automatiquement quelques secondes après le fonctionnement normal de la sonde. Vérifier les connexions avant de remplacer la sonde. Les alarmes de température "AH1" et "AL1" s'arrêtent automatiquement dès que la température revient à des valeurs normales et lorsque le dégivrage démarre.

AVERTISSEMENT

Si le pressostat haute pression interviens, l'unité s'arrête et le Led d'alarme s'allume. La réinitialisation est automatique. Si le pressostat interviens 10 fois pendant une heure, il faut arrêter et depuis allume l'unité outre fois.

13 Commande Des Pieces Detachees

Pour commander des pièces détachées, se référer toujours au numéro de série, indiqué sur la plaque de la machine.

AVERTISSEMENT

Le remplacement des parties usées peut être effectué uniquement par des professionnels qualifiés ou par le constructeur.

14 Mise Au Rebut De L'emballage

Les emballages en bois, en plastique, en polystyrène doivent être mis au rebut suivant les lois en vigueur dans le Pays où la machine est utilisée.

15 Mise Au Rebut De La Machine

En cas de mise à la ferraille, les composants de la machine ne doivent pas être abandonnés dans la nature, mais doivent être remis à des sociétés spécialisées dans le ramassage et la récupération de déchets spéciaux, en conformité avec les lois en vigueur dans le Pays où la machine est utilisée

AVERTISSEMENT

Le fluide frigorigène ne doit pas être dégagé dans l'atmosphère, mais doit être récupéré et mis au rebut par des sociétés autorisées au ramassage de déchets spéciaux.

INHALT

-Injecter de la silicone sur tout le périmètre du tampon.

Sur la partie supérieure injecter avant de fixer l'Uniblock.
