Type de produit	Ventilateur de plafond avec éclairage et chauffage infrarouge
Modèle	9417DNM (compatible 9420WHC, 9425WHC)
Marque	NuTone
Utilisation	Ventilation générale dans pièces intérieures
Alimentation	120 V, 60 Hz (courant du panneau électrique)
Puissance maximale des lampes	2 x 250 W (ampoules infrarouge BR40 ou R40)
Diamètre du conduit	4 po (10 cm) - rond standard
Installation	Plafond plat seulement, fixé aux solives
Réglage vertical	Oui, pour épaisseur de plafond de 1/2 po ou plus
Fonctions	Ventilation, thermostat intégré, éclairage, chauffage infrarouge
Thermostat	Oui, pour détection de chaleur excessive et mise en marche automatique du ventilateur (modèles 9417DNM et 9425WHC)
Commandes	Interrupteur séparé (non inclus) pour ventilateur, lumière et chaleur
Entretien	Couper le courant avant nettoyage ; aspirer l'intérieur ; laver la grille avec détergent doux
Moteur	Lubrifié à vie, ne pas huiler ni démonter
Matériau du boîtier	Métal (acier)
Pièces détachées	Grille, ressorts, moteur, support moteur, réceptacle d'ampoule, roue à ailettes/hélice
Garantie	1 an limitée (pièces et main-d'œuvre)
Fabricant	Broan-NuTone Canada, Inc., Mississauga, Ontario
Sécurité	Ne pas installer au-dessus d'une baignoire ou douche ; ne pas utiliser de variateur ; assurer apport d'air suffisant pour les appareils à combustion
Poids	Environ 3,5 kg (estimation)

FOIRE AUX QUESTIONS - 9417DNM NuTone

Comment installer le ventilateur NuTone 9417DNM ?

Installez l'appareil entre les solives d'un plafond plat. Ajustez les brides de montage et clouez-les aux solives. Raccordez le conduit de 4 po et le câblage électrique selon le schéma. Fixez ensuite la grille. Assurez-vous que le boîtier est au ras du plafond fini.

Puis-je utiliser ce ventilateur dans une salle de bain ?

Non, n'installez pas cet appareil au-dessus d'une baignoire ou d'une douche. Il est conçu pour des plafonds plats dans des pièces intérieures sèches.

Comment nettoyer la grille et le ventilateur ?

Coupez le courant au panneau électrique. Retirez les ampoules et la grille. Passez doucement l'aspirateur sur le moteur et l'intérieur du boîtier. Lavez la grille à l'eau et au savon doux (liquide vaisselle), puis essuyez avec un chiffon doux. N'utilisez pas de produits abrasifs.

Quelle est la puissance maximale des ampoules ?

Utilisez des lampes infrarouge de type BR40 ou R40 d'une puissance maximale de 250 W chacune. Vous pouvez en installer une ou deux selon le modèle.

Le ventilateur fait du bruit, que faire ?

Assurez-vous que le moteur et la roue à ailettes sont exempts de poussière de construction. Nettoyez avec un aspirateur. Si le bruit persiste, vérifiez que les brides sont bien fixées et que le boîtier est ajusté au plafond. Si nécessaire, contactez le service après-vente.

Comment raccorder l'appareil électriquement ?

Retirez la boîte de connexion, enlevez les pastilles, et raccordez les câbles à l'aide d'un connecteur homologué CSA. Suivez le schéma de câblage de la notice : branchez les fils du ventilateur, de la lumière et du chauffage selon les codes de couleur. Repoussez les fils dans la boîte et replacez-la.

Puis-je utiliser un variateur de vitesse ?

Non, n'utilisez pas de gradateur ou variateur de vitesse avec cet appareil. Cela pourrait endommager le moteur et annuler la garantie.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange sont listées dans la notice avec leurs numéros de pièce. Vous pouvez commander directement auprès de Broan-NuTone au 1-888-882-7626 ou via des revendeurs agréés.

Quelle est la garantie ?

Le produit bénéficie d'une garantie limitée d'un an à compter de la date d'achat. Broan-NuTone réparera ou remplacera gratuitement toute pièce défectueuse dans des conditions normales d'utilisation.

Le ventilateur s'allume tout seul, est-ce normal ?

Oui, pour les modèles 9417DNM et 9425WHC, un thermostat intégré peut déclencher automatiquement le ventilateur en cas de chaleur excessive. C'est un fonctionnement normal et sécuritaire.

MODE D'EMPLOI 9417DNM NuTone

Ventilateurs à Lampe Chauffante et à Éclairage

MODELES: 9417DNM, 9420WHC, 9425WHC

IMPORTANT INSTRUCTIONS DE SURETÉ

AVERTISSEMENT - POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE, VEUILLEZ OBSERVER LES CONSIGNES SUIVANTES :

1. N'utilisez cet apparéil que de la façon prévue par le fabricant. Pour toute question, contactez le fabricant à l'adresse ou au nombre de téléphone figurant dans la garantie.
2. Avant d'effectuer toute réparation ou nettoyage, coupez le courant au panneau électrique et verrouilliez le disjoncteur afin d'éviter que le courant ne soit rétabli accidentellement. Si le disjoncteur ne peut être verrouillé, accrochez une affiche ou une étiquette bien en vue sur le panneau.
3. L'installation et les branchements électriques doivent être effectués par un personnel compétent, conformément aux normes et aux codes en vigueur, y compris les normes et les codes duBATIMENT relatifs à la résistance au feu.
4. Assurez un apport d'air suffisant pour la combustion et l'évacuation déquates des gaz par la cheminée de tout apparéil de chauffage au mazout et pour éviter les refoulements d'air. Suivez les instructions du fabricant de l'appareil de chauffage et respectez les normes de sécurité telles que celles publiées par la National Fire Protection Association (NFPA), l'Amerikan Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et les autorités locales.
5. Lors du perçage ou du découvertage d'un mur ou d'un plafond, prenez garde de ne pas endommager le câblage électrique ni aucun élément dissimulé.
6. N'installez pas cet apparéil au-dessus d'une baignoire ou d'une douche.
7. Ne placez jamais un interrupteur à un endroit accessible d'une baignoire ou d'une douche.
8. N'actionnez pas cet apparéil avec un gradateur ou un variateur de vitesse.

ATTENTION

1. Cet apparéil convient à des fins de ventilation générale uniquement.
   Ne l'utilise pas pour l'évacuation de matières ou de vapeurs dangereuses ou explosives.
2. Ce produit est concu pour l'installation dans les plafonds plats seulement. NE PAS POSER CE PRODUIT SUR UN MUR.
3. Pour éviter que les roulements du moteur soient bruyants ou s'abiment, ou que la roue à ailettes soit déséquilibrée, assurez-vous qu'ils sont exemplés de poussière de plâtre ou de construction.
4. Veuillez lore l'étiquette des caractéristiques techniques du produit pour de plus amples informations quant aux exigences.

PLANIFICATION DE L'INSTALLATION

Choisissez l'emplacement du ventilateur. Consultez les averissements et mises en garde ci-dessus.

MODELES 9417DNM ET 9425WHC SEULEMENT - L'appareil sera plus efficace s'il est raccordé à un minimum de conduits et de coudes. Il est concu pour être utilisé avec un conduit rond standard de 4 po (10 cm).

Les apparèils à deux ampôules (9420WHC et 9425WHC) peuvent être équipés d'une lampe infrarouge (pour la chaleur) et d'un projecteur (pour l'éclairage). Une commande double ou multiple peut commander séparément les ampôules et le ventilateur. Ces commandes sont vendues séparément.

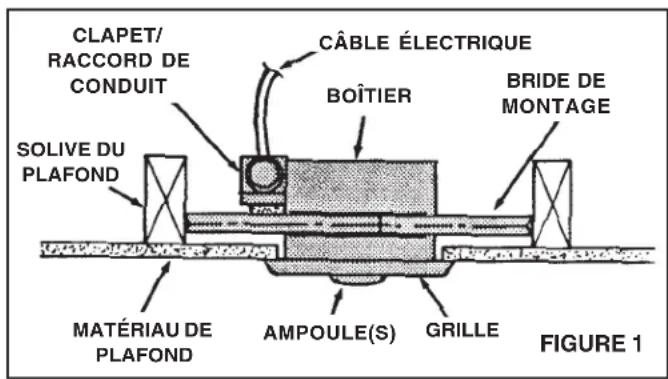

Voir FIGURE 1

Lors de l'installation, suivez les étapes ci-dessous :

1. Clouez l'appareil aux solives.
2. Fixez les conduits de ventilation (modèle 9417DNM et 9425WHC seulement)
3. Raccordez le cable d'alimentation electrique.
4. Fixez la grille au boitier.

PREPARATION DU VENTILATEUR

1. Sortez l'appareil de son emballage. Conservez le carton pour protéger les lieux contre la poussière de plâtre.

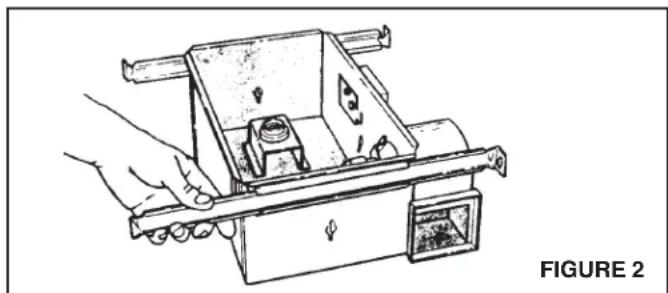

Voir FIGURE 2

1. Glissez les brides de montage régibles dans les rails du boîtier.

INSTALLATION DU VENTILATEUR

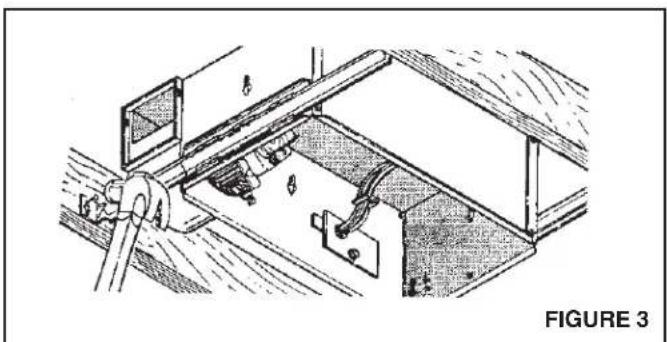

Voir FIGURE 3

1. Positionnez l'appareil entre les solives et allongez les brides de montage.
2. Clouez solidement les brides sur les solives. Assurez-vous que le bas des brides est à égalité avec le bas des solives.

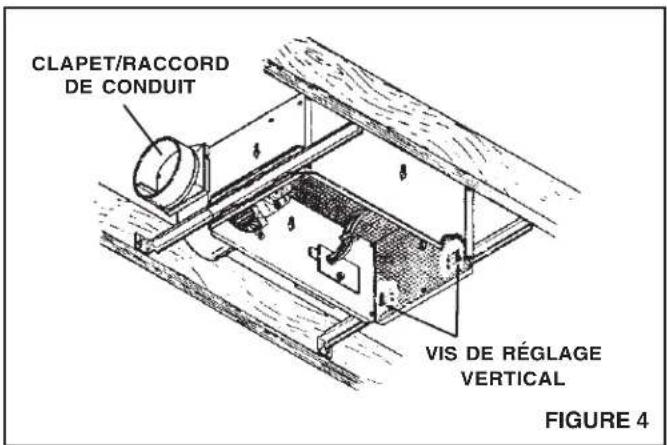

Voir FIGURE 4

1. Les brides sont régles à l'usine pour des plafonds de 1/2 po (12 mm) d'épaissur. Pour des plafonds plus écais, desserrez les quatre vis de réglage vertical et abaissez le boitier à l'épaissur appropriée selon les marques de repère. Resserrez fermement les vis.

FIXATION DES CONDUITS

(MODELES 9417DNM ET 9425WHC SEULEMENT)

Voir FIGURE 4

1. Enclenchez le clapet/raccord de conduit sur le boitier. Assurez que les languettes du raccord sont bien bloquées dans les fentes du boitier et que le clapet se refère par gravité.
2. Fixez un conduit rond de 4 po (10 cm) au clapet/raccord de conduit et acheminez-le jusqu'à l'extérieur à un chapeau de toit ou de mur. Assurez-vous que le clapet s'ouvre librement. Appliquez du ruban adhesif sur les joints pour qu'il soit solides et étanches.

CÁBLAGE DU VENTILATEUR

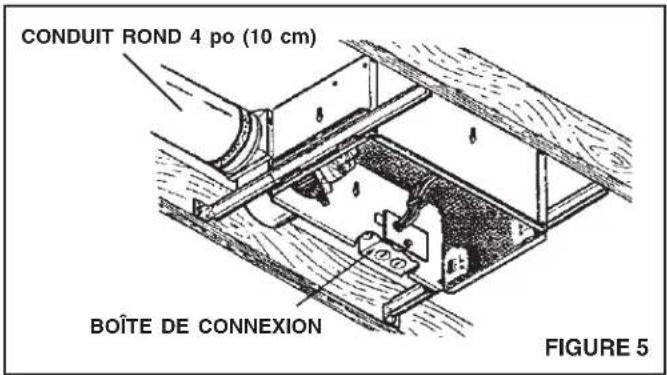

Voir FIGURE 5

1. Retirez la boîte de connexion du côte du boîtier. Enlevez les pastilles nécessaires et raccordez les cables électriques à la boîte de connexion à l'aide d'un connecteur approprié homologué CSA.

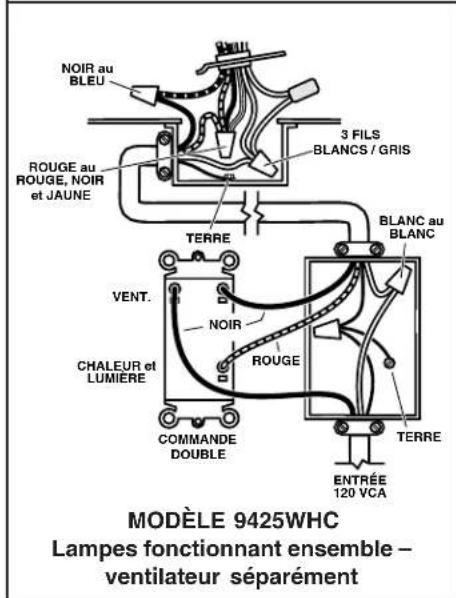

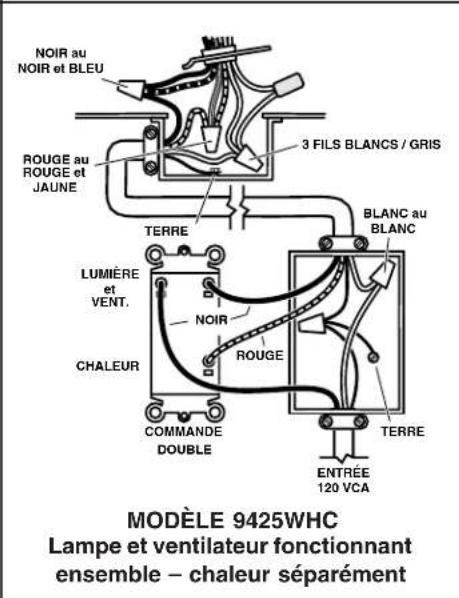

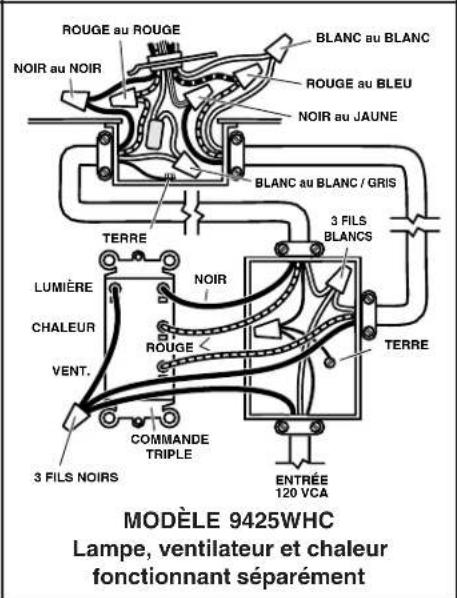

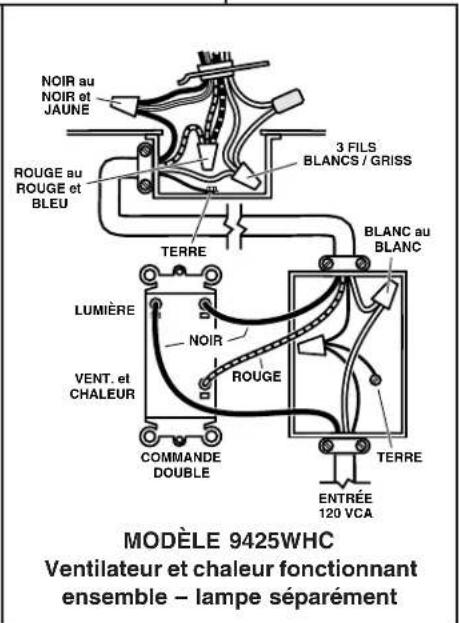

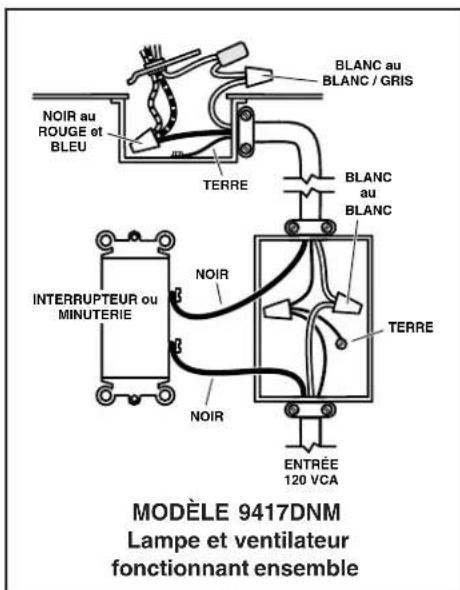

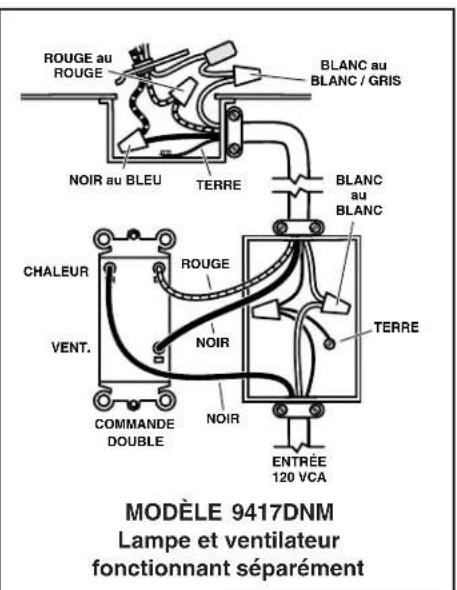

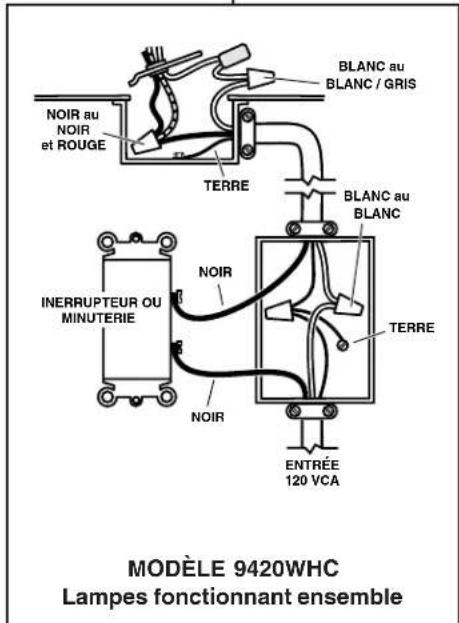

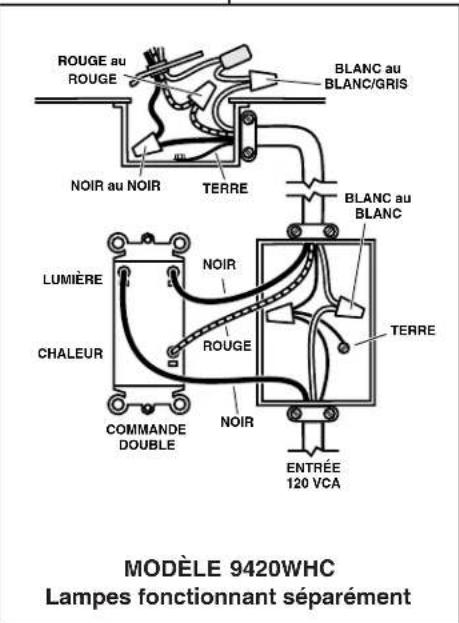

   Voir FIGURE 6 (page 7)
2. Branchez les fils tel qu'indiquedans le diagramme correspondant. Repoussez tous les fils dans la boite de connexion et replacez celleci dans le boitier.

ASSEMBLAGE FINAL

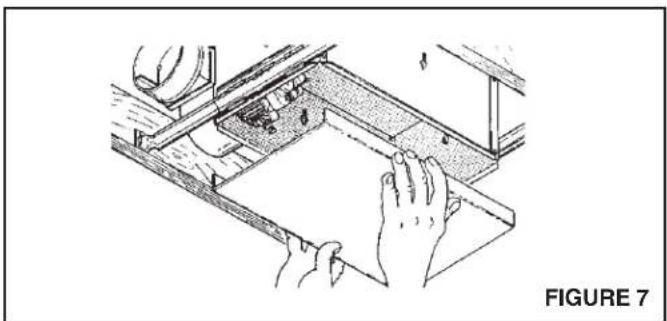

Voir FIGURE 7

1. Protégez le moteur, les réceptacles d'ampoule et les fils contre la poussière de construction, le plâtre ou la peinture à l'aide de l'écran protecteur inclus. Découpez celui-ci dans la boîte de carton et suivez les instructions imprimées sur l'écran protecteur.
2. Effectuez si nécessaire les travaux de finition du plafond.
3. Enlevez l'écran protecteur et vérifie si le dessous du boîtier est au ras du plafond fini. Dans le cas contraire, desserrez légerement les vis de réglage vertical, repositionné le boîtier et résserrer les vis.

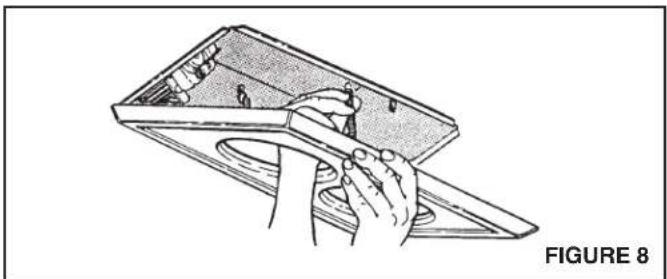

Voir FIGURE 8

1. Fixez la grille en accrochant les ressorts sur les attaches du cote du boitier.
2. Installez une ou deux lampes à infrarouge BR40 ou R40 de 250W.
   Centrez la grille ajuster des lampes.

UTILISATION ET ENTRETIEN

FONCTIONNEMENT DU MODELES 9417DNMIET 9425WHC: Ce modele comporte un thermostat pour détecter les excess de chaleur et actionner automatiquelement le ventilateur. Il s'agit d'un fonctionnement normal et il n'y a pas lieu de s'en inquieter.

COUPEZ LE COURANT ET VERROUILLEZ LE PANNEAU ÉLECTRIQUE AVANT DE NETTOYER OU DE RÉPARER CET APPAREIL.

Nettoyage du ventilateur: Enlevez les ampoules. Decrochez les ressorts et retirez la grille. Desserrez les vis de montage du groupe moteur et tourmez-le pour le sortir du boitier. Passez doucement l'aspirateur sur le ventilateur, le moteur et l'intérieur du boitier. Replace le ventilateur en inversant la marche à suivre.

Nettoyage de la grille : Enlevez les ampoules. Décrochez les ressorts et retirez la grille. Nettoyez la grille à l'eau et au savon. Utilisez un détergent doux, tel que du liquide à vaisse. Essuyez-la avec un chiffon doux. N'UTILISEZ PAS DE CHIFFONS ABRASIFS, DE LAINE D'ACIER OU DE POUDRES À RECURER.

Le moteur est lubrifie a vie - Ne pas huier ou démonter le moteur.

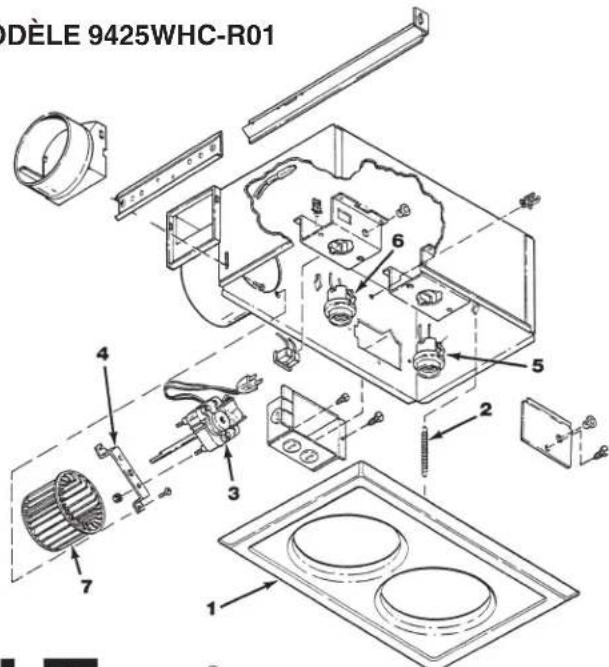

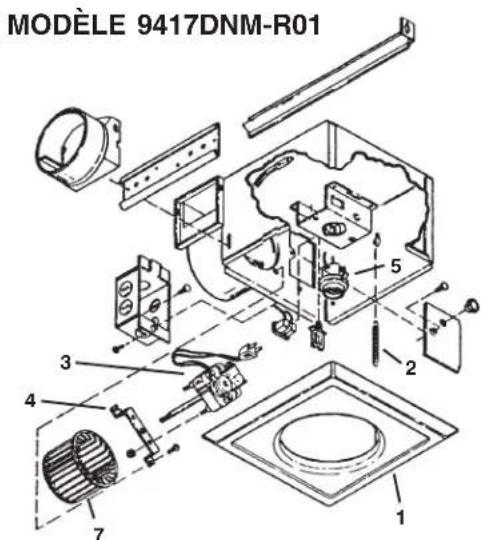

PIECES DE RECHANGE

No REP.	9420WHC-R01 NUM. PIECE	9425WHC-R01 941 NUM. PIECE	7DNM-R01 NUM. PIECE	DESCRIPTION
1	97010320	97010320	97010319	Ensemble de grille (inclut no de rep. 2)
2	06170-00	06170-00	06170-00	Ressort de grille (2 Req.)
3	009724 9701	0254 9701	0254 Moteur
4	76230-00	98007352	98007352	Support de montage du moteur
5	99770033	99770033	99770033	Réceptacle d'ampoule
6	99770037	99770037	-----	Réceptacle d'ampoule
7	-----	97010255	97010255	Roue à ailettes
	97009762	-----	-----	Hélice

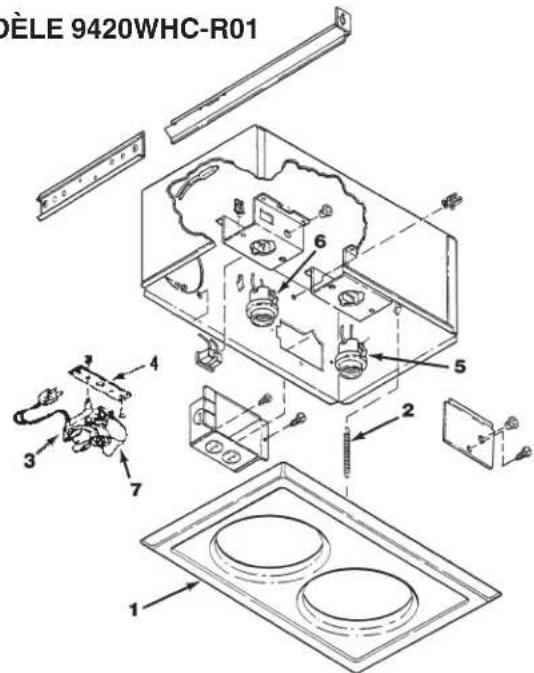

MODELE 9420WHC-R01

MODELE 9425WHC-R01

NuTone®

GARANTIE

GARANTIE LIMITEE D'UN AN BROAN-NUTONE

Broan-NuTone garantit à l'acheteur original que ses produits sont exemptes de tout défaut de matériel ou de fabrikation pour une période d'un an à compter de leur date d'achat initiale. IL N'Y A PAS D'AUTRES GARANTIES EXPRESSES OU IMPLICITES, Y COMPRIS, NOTAMMENT, LES GARANTIES IMPLICITES DE QUALITE MARCHANDE OU D'ADEQUATION À UN USAGE PA RTICULIER.

Pendant cette période d'un an, Broan-Nuffone, à son besoin, réparera ou replacera gratuitement tout produit ou pièces s'avrant défecteurs dans des conditions normales d'utilisation et de service.

CETTE GARANTIE NE COUVRE PAS LES DEMARREURS DE LAMPES FLUORESCENTES NI LES TUBES. Cette garantie ne couvre pas (a) l'entretien et le service normal ou (b) les produits ou les pieces endommées par suite d'un mauvais usage, d'une néligence, d'un accident, d'un entretien ou d'une réparation inadéquats (autre que par Broan-NuTone), d'une installation inadéquate ou contraire aux instructions. La durée de toute garantie implicée est limitée à une période d'un an, tel que stipulé pour la garantie expressée.

L'ENGAGEMENT DE BROAN-NUTONE À RÉPARER OU REMPLACER LE PRODUIT, À SON CHOIX, CONSTITUE EXCLUSIVEMENT SA SEULE OBLIGATION DANS LE CADRE DE CETTE GARANTIE. BROAN-NUTONE NE PEUT ÉTRE TENUE RESPONSABLE DES DOMMAGES ACCESSOIRES, CONSÉCUTIFS OU PA RTICULIERS DÉCOULANT DIRECTEMENT OU NON DE L'UTILISATION OU DU RENDEMENT DE SES PRODUITS.

Cette garantie vous confère des droits légaux spécifiques auxquels peuvent s'ajouter d'autres droits. Cette garantie renplace toutes les garanties antérieures. Pour recourir au service de garantie, vous devez (a) aviser Broan-NiTone à l'adresse ci-dessous ou, par téléphone, au 1-888-882-7626, (b) indiquer le nombre du moyen et de la pièce et (c) déscrie la nature de la défectusité du produit ou de la pièce. Tout de demande de garantie doit être accompagné de la facture originale.

Broan-NuTone Canada, Inc.

1140 Tristar Drive

Mississauga, Ontario L5T 1H9

(1-888-882-7626)

Caracteristiques de produit sujet au

changement sans communication préalable.

1140 Tristar Drive, Mississauga, Ontario L5T 1H9
