AHSA130BL - Hotte NuTone - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine sous-meuble
Marque	NuTone
Modèle	AHSA130BL
Largeur	76,2 cm (30 pouces)
Profondeur	50,8 cm (20 pouces)
Hauteur	15,2 cm (6 pouces)
Poids	9,1 kg (20 lb)
Alimentation électrique	120 V, 60 Hz, 15 A
Puissance d'aspiration	250 CFM
Niveau sonore	60 dB (estimation)
Type d'éclairage	2 ampoules halogènes de 50 W (non incluses)
Filtre	Filtre à mailles en aluminium lavable
Évacuation	Circulation ou évacuation extérieure (conduit requis, non fourni)
Type de commande	Interrupteur à glissière (vitesse unique)
Couleur	Noir
Matériau	Acier inoxydable / peint
Installation	Fixation sous le meuble, conduit de 7 pouces (17,8 cm) recommandé
Entretien	Nettoyer le filtre au lave-vaisselle ou à l'eau savonneuse tous les mois
Sécurité	Mise à la terre obligatoire pour éviter les chocs électriques
Pièces détachées	Filtre, ampoules, cordon d'alimentation, plaque anti-rotation
Réparabilité	Accès facile aux composants internes par le dessous

FOIRE AUX QUESTIONS - AHSA130BL NuTone

Comment installer la hotte NuTone AHSA130BL ?

Assurez-vous que la hotte est mise à la terre. Fixez la plaque anti-rotation et connectez le cordon d'alimentation. Suivez le guide d'installation fourni. Si vous n'êtes pas sûr, faites appel à un électricien qualifié.

Le cordon d'alimentation est trop court, que faire ?

N'utilisez pas de rallonge. Contactez un électricien pour installer une prise de courant à proximité de l'appareil.

Comment nettoyer le filtre de la hotte ?

Retirez le filtre à mailles en aluminium et lavez-le au lave-vaisselle ou à l'eau chaude savonneuse. Séchez-le complètement avant de le remettre en place. Nettoyez-le une fois par mois.

Quel type d'ampoules utiliser pour l'éclairage ?

Utilisez des ampoules halogènes de 50 W, type GU10 ou similaire (vérifiez le culot). Remplacez-les par des ampoules de même puissance.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, la hotte peut fonctionner en mode recyclage. Vous devrez ajouter un filtre à charbon (non inclus) et diriger l'air vers la cuisine.

La hotte fait du bruit, est-ce normal ?

Un bruit de ventilation est normal. Si le bruit est excessif, vérifiez que le conduit est bien fixé et que le filtre n'est pas obstrué.

Quelles sont les dimensions exactes de la hotte ?

La hotte mesure 76,2 cm de large, 50,8 cm de profondeur et 15,2 cm de hauteur. Ces mesures sont approximatives, consultez la notice pour les dimensions précises.

Est-ce que la hotte est compatible avec les plaques à induction ?

Oui, la hotte peut être installée au-dessus de tout type de cuisinière, y compris à induction, à condition de respecter les distances de sécurité (au moins 65 cm).

Comment remplacer le cordon d'alimentation ?

Débranchez la hotte et retirez le capot. Déconnectez l'ancien cordon et connectez le nouveau en respectant les codes couleur. Si vous n'êtes pas à l'aise, demandez à un professionnel.

La hotte ne s'allume plus, que vérifier ?

Vérifiez que la prise est alimentée, que le disjoncteur n'a pas sauté, et que l'interrupteur fonctionne. Si rien ne marche, contactez le service après-vente.

MODE D'EMPLOI AHSA130BL NuTone

Cet appareil doit comporter une mise à la terre. Dans l'éventualité d'un court-circuit, la mise à la terre réduit les risques de choc électrique en évacuant le courant dans un fil. Cette appareil est muni d'un cordon électrique avec fil de terre pour une prise de courant comportant une mise à la terre. La fiche doit être branchée dans une prise correctement installée et mise à la terre.

AVERTISSEMENT – Une mise à la terre inadéquate peut provoquer un choc électrique.

Consultez un électricien qualifié si vous ne comprenez pas parfaitement les instructions de mise à la terre, ou si vous ignorez si la prise de courant est correctement mise à la terre.

N'utilisez pas une rallonge. Si le cordon électrique est trop court, demandez à un électricien qualifié d'installer une prise à proximité de l'appareil.

Cet ensemble comprend ce qui suit:

(1) Câble de 36 po & fiche avec connecteur du cordon
(1) Plaque anti-rotation avec bague de verrouillage
(2) Capuchons de connexion

ATTENTION

POUR RÉDUIRE LES RISQUES DE FEU ET DE CHOC ÉLECTRIQUE, N'UTILISEZ CE CORDON DE CONNEXION POUR HOTTES DE CUISINE QU'AVEC LES SÉRIES DE MODÈLES CI-DESSOUS :

SÉRIES BROAN

40000, 41000, 42000,

43000, 46000, BCDF1,

BCDJ1, BCSD1,

BCSEK1, BKDB1,

BKDEG1, BKSA1

BKSH1, TEN1, TEN2,

SÉRIES NUTONE

RL, ACS, AR1,

AHDA1, AHSA1,

AVDF1, AVSF1 et

NPDP1

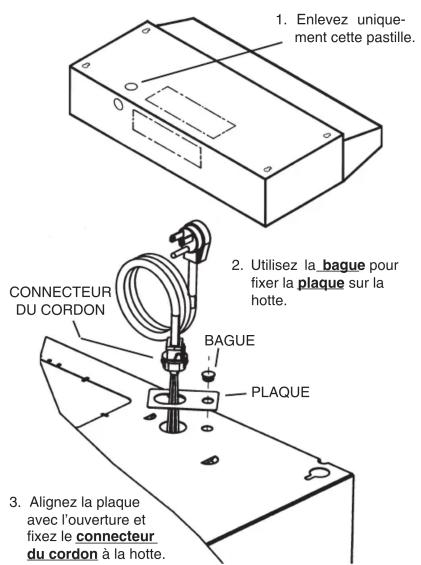

INSTALLATION DU CORDON

CÂBLAGE
