AHSA130SS - Hotte NuTone - Notice d'utilisation et mode d'emploi gratuit

Marque	NuTone
Modèle	AHSA130SS
Type de produit	Hotte de cuisine
Alimentation	120 V, 60 Hz
Mise à la terre	Obligatoire – câble avec fil de terre intégré
Contenu du kit	Câble 36 po avec fiche, plaque anti-rotation, bague de verrouillage, 2 capuchons de connexion
Largeur	30 pouces (76 cm) – estimation standard
Poids	Environ 15 kg (estimation)
Fonctions principales	Extraction des fumées et vapeurs, éclairage intégré (ampoule non fournie)
Filtration	Filtres à graisse métalliques lavables au lave-vaisselle
Évacuation	Conduit circulaire 6 pouces (15 cm) – adaptable en évacuation ou recyclage
Entretien et nettoyage	Nettoyer les filtres tous les mois ; surface extérieure avec un chiffon doux et détergent doux
Sécurité	Ne pas utiliser de rallonge ; débrancher avant entretien ; mise à la terre obligatoire
Séries compatibles	Broan 40000, 41000, 42000, 43000, 46000, BCDF1, BCDJ1, BCSD1, BCSEK1, BKDB1, BKDEG1, BKSA1, BKSH1, TEN1, TEN2 ; NuTone RL, ACS, AR1, AHDA1, AHSA1, AVDF1, AVSF1, NPDP1
Réparabilité	Pièces détachées disponibles : filtres, ampoules, interrupteurs, moteur (vérifier compatibilité)
Informations générales	Hotte conçue pour un usage domestique ; installation par un électricien qualifié recommandée

FOIRE AUX QUESTIONS - AHSA130SS NuTone

Comment installer le cordon d'alimentation fourni ?

Suivez les instructions de câblage : connectez le cordon à la hotte en respectant les couleurs (noir, blanc, vert). Utilisez les capuchons de connexion et fixez la plaque anti-rotation pour éviter que le cordon ne tourne. Branchez ensuite sur une prise mise à la terre.

Puis-je utiliser une rallonge ?

Non, l'utilisation d'une rallonge est interdite pour des raisons de sécurité. Si le cordon est trop court, faites installer une prise à proximité par un électricien qualifié.

Quels modèles de hottes sont compatibles avec ce cordon ?

Ce cordon de connexion est compatible avec les séries Broan 40000, 41000, 42000, 43000, 46000, BCDF1, BCDJ1, BCSD1, BCSEK1, BKDB1, BKDEG1, BKSA1, BKSH1, TEN1, TEN2 et les séries NuTone RL, ACS, AR1, AHDA1, AHSA1, AVDF1, AVSF1, NPDP1.

Comment nettoyer les filtres à graisse ?

Les filtres métalliques se nettoient au lave-vaisselle ou à la main avec de l'eau chaude savonneuse. Laissez-les sécher complètement avant de les remettre en place. Nettoyez-les tous les mois pour une efficacité optimale.

Que faire en cas de court-circuit ?

Débranchez immédiatement l'appareil et ne le réutilisez pas avant inspection par un électricien qualifié. La mise à la terre réduit les risques, mais un court-circuit peut endommager l'appareil.

Où puis-je télécharger la notice complète ?

Vous pouvez télécharger la notice au format PDF gratuitement sur le site notice-facile.com en recherchant le modèle AHSA130SS de NuTone.

Comment remplacer l'ampoule de la hotte ?

Débranchez la hotte, retirez le capot ou le diffuseur, puis dévissez l'ampoule défectueuse. Remplacez-la par une ampoule de même type (souvent E14, max 40W). Refermez et rebranchez.

Pourquoi la hotte doit-elle être mise à la terre ?

La mise à la terre protège contre les chocs électriques en cas de défaut d'isolement. Elle permet au courant de fuite de se diriger vers la terre plutôt que de traverser l'utilisateur.

Quels accessoires sont inclus dans le kit ?

Le kit comprend un câble de 36 pouces avec fiche, une plaque anti-rotation avec bague de verrouillage, et deux capuchons de connexion pour le câblage.

Comment contacter le service client NuTone ?

Vous pouvez contacter le service client via le site officiel de NuTone ou appeler le numéro indiqué dans la notice. Pour des questions techniques, consultez d'abord un électricien.

MODE D'EMPLOI AHSA130SS NuTone

Cet appareil doit comporter une mise à la terre. Dans l'éventualité d'un court-circuit, la mise à la terre réduit les risques de choc électrique en évacuant le courant dans un fil. Cette appareil est muni d'un cordon électrique avec fil de terre pour une prise de courant comportant une mise à la terre. La fiche doit être branchée dans une prise correctement installée et mise à la terre.

AVERTISSEMENT – Une mise à la terre inadéquate peut provoquer un choc électrique.

Consultez un électricien qualifié si vous ne comprenez pas parfaitement les instructions de mise à la terre, ou si vous ignorez si la prise de courant est correctement mise à la terre.

N'utilisez pas une rallonge. Si le cordon électrique est trop court, demandez à un électricien qualifié d'installer une prise à proximité de l'appareil.

Cet ensemble comprend ce qui suit:

(1) Câble de 36 po & fiche avec connecteur du cordon
(1) Plaque anti-rotation avec bague de verrouillage
(2) Capuchons de connexion

ATTENTION

POUR RÉDUIRE LES RISQUES DE FEU ET DE CHOC ÉLECTRIQUE, N'UTILISEZ CE CORDON DE CONNEXION POUR HOTTES DE CUISINE QU'AVEC LES SÉRIES DE MODÈLES CI-DESSOUS :

SÉRIES BROAN

40000, 41000, 42000,

43000, 46000, BCDF1,

BCDJ1, BCSD1,

BCSEK1, BKDB1,

BKDEG1, BKSA1

BKSH1, TEN1, TEN2,

SÉRIES NUTONE

RL, ACS, AR1,

AHDA1, AHSA1,

AVDF1, AVSF1 et

NPDP1

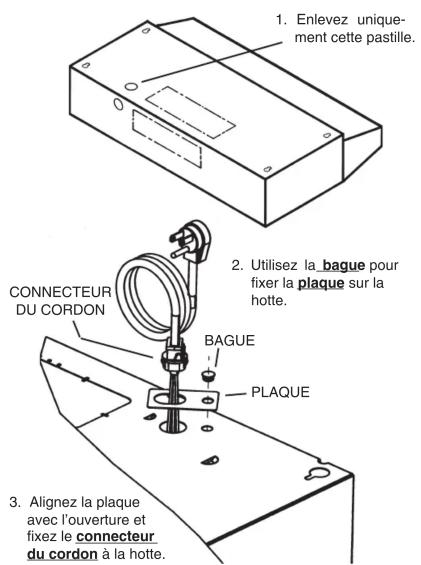

INSTALLATION DU CORDON

CÂBLAGE
