Caractéristique	Détails
Type de produit	Ventilateur
Débit d'air	Jusqu'à 100 CFM
Niveau sonore	3 sones
Dimensions	30.5 cm x 30.5 cm x 15.2 cm
Installation	Montage au plafond, nécessite un accès au plafond
Alimentation	120 V, 60 Hz
Matériaux	Acier et plastique
Maintenance	Nettoyage régulier des grilles et filtres
Sécurité	Certifié UL, protection contre la surchauffe
Garantie	1 an
Utilisation recommandée	Pour salles de bain et cuisines

FOIRE AUX QUESTIONS - 696N NuTone

Comment installer le ventilateur NuTone 696N ?

Pour installer le ventilateur NuTone 696N, commencez par couper l'alimentation électrique. Retirez le couvercle du ventilateur, puis fixez l'appareil au plafond en suivant les instructions fournies dans le manuel. Assurez-vous de connecter les fils électriques correctement avant de remettre le couvercle.

Le ventilateur fait du bruit lors de son utilisation. Que faire ?

Si votre ventilateur NuTone 696N fait du bruit, vérifiez d'abord si les vis de montage sont bien serrées. Si le bruit persiste, examinez les pales du ventilateur pour vous assurer qu'elles ne sont pas obstruées ou déséquilibrées.

Comment nettoyer le ventilateur NuTone 696N ?

Pour nettoyer le ventilateur, débranchez-le d'abord. Utilisez un chiffon doux et humide pour essuyer les pales et le boîtier. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager les surfaces.

Quel type d'ampoule est compatible avec le ventilateur NuTone 696N ?

Le ventilateur NuTone 696N est compatible avec des ampoules de type A19 jusqu'à 60 watts. Assurez-vous de ne pas dépasser cette puissance pour éviter d'endommager le ventilateur.

Le ventilateur ne fonctionne pas, que dois-je vérifier ?

Si le ventilateur ne fonctionne pas, vérifiez d'abord que l'alimentation électrique est bien connectée. Assurez-vous également que le disjoncteur n'a pas sauté. Si tout semble en ordre, il pourrait être nécessaire de vérifier le moteur ou les connexions internes.

Le ventilateur émet une odeur étrange. Est-ce normal ?

Une odeur légère peut être normale lors de la première utilisation en raison de la chaleur générée par les composants. Cependant, si l'odeur persiste ou devient forte, débranchez immédiatement le ventilateur et faites-le vérifier par un professionnel.

Où puis-je trouver des pièces de rechange pour le NuTone 696N ?

Vous pouvez trouver des pièces de rechange pour le ventilateur NuTone 696N sur le site officiel de NuTone, ainsi que dans les magasins de bricolage ou en ligne sur des sites spécialisés.

Le ventilateur peut-il être utilisé dans une salle de bain ?

Oui, le ventilateur NuTone 696N est conçu pour être utilisé dans des zones humides comme les salles de bain. Assurez-vous simplement qu'il est correctement installé et qu'il respecte les normes de sécurité.

MODE D'EMPLOI 696N NuTone

1. N'utilisez cet appareil que de la manière prévue par le fabricant. Si vous avez des questions, communiquez avec le fabricant à l'adresse ou au numéro de téléphone indiqués dans la garantie.
2. Avant de procéder à l'entretien ou au nettoyage de l'appareil, coupez l'alimentation du panneau électrique et verrouillez l'interrupteur principal afin d'empêcher que le courant ne soit accidentellement rétabli. S'il est impossible de verrouiller l'interrupteur principal, fixez solidement un message d'avertissement bien visible, par exemple une étiquette, sur le panneau électrique.
3. La pose de l'appareil et les travaux d'électricité doivent être effectués par des personnes qualifiées conformément à la réglementation en vigueur, notamment les normes de la construction ayant trait à la protection contre les incendies.
4. Pour éviter les refoulements, l'apport d'air doit être suffisant pour brûler les gaz produits par les appareils à combustion et les éva-cuer dans le conduit de fumée (cheminée). Respectez les directives du fabricant de l'appareil de chauffage et les normes de sécurité, notamment celles publiées par la National Fire Protection Association (NFPA), l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et les codes des autorités locales.
5. Veillez à ne pas endommager le câblage électrique ou d'autres équipements non apparents lors de la découpe ou du perçage du mur ou du plafond.

6. Les ventilateurs canalisés doivent toujours rejeter l'air à l'extérieur.

7. Cet appareil peut être installé au-dessus d'une enceinte de baignoire ou de douche s'il est branché sur un circuit de dérivation protégé par un disjoncteur de fuite à la terre.

8. Installez le ventilateur à au moins 1,52 m (5 pi) au-dessus du plancher.
9. Ne jamais placer un interrupteur de sorte que l'on puisse l'atteindre d'une baignoire ou d'une douche.
10. Cet appareil doit être relié à une mise à la terre.
11. Il est recommandé de porter des lunettes et des gants de sécurité lors de l'installation, de l'entretien ou du nettoyage de cet appareil afi n de réduire le risque de blessure causée par la présence d'arête vive et/ou de pièces mobiles.
12. Si le ventilateur produit un bruit excessif ou s'il y a un bruit, une odeur ou de la fumée inhabituels, débrancher la source d'alimentation et contacter le service à la clientèle.

ATTENTION

1. Pour ventilation générale uniquement. N'utilisez pas cet appareil pour évacuer des matières ou des vapeurs dangereuses ou explosives.
2. Pour éviter que les roulements du moteur soient bruyants ou s'abîment, ou que la roue à ailettes soit déséquilibrée, évitez que la poussière de construction ou de plâtre ne touche à l'appareil.
3. Veuillez lire l'étiquette de spécifications du produit pour obtenir plus de renseignements, notamment sur les exigences.

INSTALLATION

1. Retirez la plaque du moteur du boîtier en appuyant sur la nervure de la plaque, tout en tirant sur le côté du boîtier. La plaque du moteur peut aussi être enlevée en insérant la lame d'un tournevis plat dans la fente du boîtier et en tournant le tournevis. (FIG. 1)
2. Retirez le couvercle du boîtier de câblage en tirant en ligne droite. L'appareil est livré prêt à connecter par le dessus du boîtier. Pour effectuer la connexion par le côté, pliez la languette du boîtier pour couvrir l'ouverture du dessus et exposer l'ouverture latérale. NE CASSEZ PAS LA LANGUETTE. Si la languette casse, obturez l'ouverture inutilisée au moyen d'un bouchon standard. (FIG. 2)

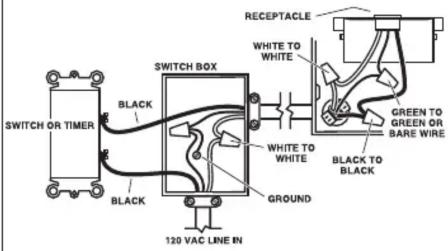

3. Coupez le courant au panneau électrique et fi xez le câble d'alimentation au boîtier à l'aide du connecteur approprié. Connectez les fi ls ainsi : le noir avec le noir, le blanc avec le blanc, et le vert avec le vert ou le fi I nu.
   Repoussez tous les fi ls dans le coin de l'appareil et replacez le couvercle. Assurez-vous que le couvercle maintient la languette du boîtier en place contre le côté ou le dessus du boîtier.
   ATTENTION : NE LAISSEZ PAS LES FILS DÉPASSER À L'EXTÉRIEUR DU BOÎTIER DE CÂBLAGE. Un fi I exposé sera pincé ou coupé lors de la pose de la plaque du moteur. Un choc électrique peut en résulter. (FIG. 3)
4. Choisissez l'emplacement du ventilateur. Pour obtenir un rendement optimal, utilisez la section de conduit la plus courte possible et un minimum de coudes pour les installations murales. Positionnez l'appareil de sorte que le clapet soit fermé lorsqu'il est arrêté.
   Nouvelle installation avant la finition du plafond ou du mur :
   ASSUREZ-VOUS QUE LE BOÎTIER AFFLEURE LA SURFACE FINIE DU PLAFOND OU DU MUR. Des ergots fendus sont fournis pour placer le boîtier à égalité avec un matériau de plafond ou de mur de 13 mm (1/2 po). Pliez les ergots vers l'extérieur à 90° (à l'aide d'un tournevis, si désiré) et positionnez le boîtier de sorte que les ergots s'appuient contre le dessous des solives (ou l'avant des montants). Clouez le boîtier aux solives ou aux montants à l'aide de quatre clous pour obtenir une installation solide et silencieuse.
   Installation dans un plafond : Les ergots des côtés opposés du boîtier peuvent être pliés vers l'extérieur pour s'appuyer sur le dessus du matériau du plafond de 13 mm (1/2 po) et offrir ainsi plus de stabilité. (FIG. 4)

FIG. 3

SWITCH OR TIMER BLACK GREEN TO GREEN OR BARE WIRE RECEPTACLE WHITE TO WHITE WHITE TO WHITE GROUND BLACK TO BLACK 120 VAC LINE IN

FIG. 4

Veuillez visiter notre site Web - Broan-NuTone.com ou Broan-NuTone.ca - pour enregistrer ce produit, consulter la garantie, des conseils d'installation et des vidéos, et commander des pièces de rechange.

5. Remplacement d'un ancien ventilateur :

Positionnez le boîtier en le centrant dans l'ouverture existante. ASSUREZ-VOUS QUE LE BOITIER AFFLEURE LA SURFACE FINIE DU PLAFOND OU DU MUR. Une fois les connexions électriques effectuées et les conduits raccordés (voir les étapes 4, 5 et 6), clouez le boîtier en place. Enfoncez les clous dans le boîtier aux endroits indiqués par les fl éches. (FIG. 5)

5. Nouvelle installation dans un plafond ou un mur existant :

Par le dessus du plafond ou l'arrière du mur, positionnez le boîtier contre une solive ou un montant. Tracez le contour du boîtier sur le matériau du plafond ou du mur. (FIG. 6) Mettez le boîtier de côté et découpez l'ouverture, Placez le boîtier dans l'ouverture de sorte que son ARÊTE INFÉRIEURE AFFLEURE LA SURFACE FINIE DU PLAFOND OU MUR. Matériau de plafond ou mur de 13 mm (1/2 po) : Pliez les ergots vers l'extérieur à 90° (à l'aide d'un tournevis, si désiré) de sorte qu'ils s'appuient contre le dessus du matériau du plafond ou du mur pour offrir plus de stabilité. Clouez le boîtier en place à l'aide de quatre clous pour obtenir une installation solide et silencieuse. (FIG. 7)
6. Installez un conduit rond de 7,5 cm (3 po) sur le clapet/raccord de conduit. Si vous utilisez des conduits rigides, assurez-vous que sa ligne de jointure est placée du côté supérieur du clapet/raccord de conduit. Appliquez du ruban adhésif sur le joint et prolongez le conduit jusqu'au capuchon mural ou de toit. Vérifi ez que le clapet du s'ouvre librement. Le plafond ou le mur peuvent être désormais fi nis.
7. Remettre en place la plaque de protection du moteur enlevée à l'étape 1. Insérez deux ergots de la plaque du moteur dans les fentes du boîtier, puis faites pivoter la plaque vers le haut jusqu'à ce que le troisième ergot s'emboîte dans la fente correspondante du boîtier. Assurez-vous que les ergots maintiennent fermement la plaque du moteur en place. Branchez le moteur. (FIG. 8)
8. Comprimez les ressorts de la grille et insérez-les dans les fentes de la plaque du moteur. (FIG. 9) Poussez la grille contre le plafond ou le mur. (FIG. 10)

NETTOYAGE ET ENTRETIEN

Pour nettoyer

Pour un fonctionnement silencieux et effi cace, ainsi qu'une durabilité et une apparence supérieures, enlevez la grille et nettoyez l'intérieur de l'appareil avec un aspirateur muni d'une brosse à épousseter.

Le moteur est lubrifi é en permanence et n'a pas besoin d'être huilé. Si les roulements du moteur sont anormalement bruyants, remplacez l'ensemble de ventilateur.

PIÈCES DE REMPLACEMENT ITEM N		0 PIÈCE
Assemblage grille (Inclus items 1 & 2)	1	S97017068
Ressort grille (2 requis)	2	S99140187
Moteur (Modèle 696N)	3	S97012041
Moteur (Modèle 695)		S99080255
Plaque moteur	4	S98006791
Roue ventilateur (Modèle 695)	5	S99020292
Roue ventilateur (Modèle 696N)		S99111002
Écrou #6-32 (2 requis)	6	S99260428
Volet/Adaptateur conduit	7	S97016377
Prise	8	S99271654
Couvercle de câblage	9	S98006773
