Caractéristiques techniques	DAIKIN ATX35K5V1B - Climatisation murale, puissance de 3,5 kW, type de gaz réfrigérant R-32, classe énergétique A++.
Utilisation	Conçu pour le refroidissement et le chauffage des espaces résidentiels et professionnels, avec un fonctionnement silencieux.
Maintenance et réparation	Entretien régulier recommandé, nettoyage des filtres tous les 3 mois, vérification annuelle par un professionnel.
Sécurité	Équipé de systèmes de protection contre les surcharges, conforme aux normes de sécurité en vigueur.
Informations générales	Dimensions compactes, design moderne, télécommande incluse, garantie constructeur de 5 ans.

FOIRE AUX QUESTIONS - ATX35K5V1B DAIKIN

Comment régler la température de mon Daikin ATX35K5V1B ?

Pour régler la température, utilisez la télécommande fournie. Appuyez sur le bouton 'Température' et utilisez les flèches pour ajuster la température souhaitée.

Mon climatiseur ne refroidit pas efficacement, que faire ?

Vérifiez que les filtres à air ne sont pas obstrués. Nettoyez-les si nécessaire. Assurez-vous également que les fenêtres et portes sont bien fermées.

Quel est le niveau sonore de l'unité Daikin ATX35K5V1B ?

Le niveau sonore de l'unité intérieure est d'environ 20 dB(A) en mode silencieux, ce qui est très discret.

Comment faire la maintenance de mon climatiseur Daikin ?

Effectuez un nettoyage régulier des filtres tous les mois et faites appel à un professionnel pour un entretien complet au moins une fois par an.

Quelle est la consommation d'énergie de l'appareil ?

Le Daikin ATX35K5V1B a un indice énergétique de A++ en refroidissement, ce qui indique une bonne efficacité énergétique.

Mon climatiseur affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Si le problème persiste, contactez le service client de Daikin.

Puis-je utiliser mon climatiseur en mode chauffage ?

Oui, le Daikin ATX35K5V1B dispose d'un mode chauffage. Sélectionnez simplement le mode de chauffage sur la télécommande.

Comment puis-je augmenter la durée de vie de mon climatiseur ?

Assurez-vous de nettoyer régulièrement les filtres, de ne pas bloquer les entrées d'air et de faire entretenir l'appareil par un professionnel une fois par an.

Où puis-je trouver des pièces détachées pour mon Daikin ?

Vous pouvez trouver des pièces détachées sur le site Web de Daikin ou auprès de revendeurs agréés.

Est-ce que le climatiseur peut être contrôlé via une application mobile ?

Le Daikin ATX35K5V1B peut être contrôlé via l'application Daikin si l'unité est connectée à un réseau Wi-Fi et que le module de connexion est installé.

MODE D'EMPLOI ATX35K5V1B DAIKIN

AUTO · COOL · DRY · HEAT · FAN ONLY Operation ....9

AUTO · COOL · DRY · HEAT · FAN ONLY Operation

27°C AUTO COOL DRY HEAT FAN ONLY TIMER

AUTO · COOL · DRY · HEAT · FAN ONLY Operation

27°C OFF TEMP °F/°C TIMER

To stop operation

Press

.OFF

Plus de confort et Plus de confo d'économies d'énergie d'économ

Le flux d'air est orienté vers le haut en mode RAFRAÎCHISSEMENT et vers le bas en mode CHAUFFAGE. Cette fonction permet d'éviter que de l'air froid ou chaud soit directement souffl é sur vous. Page 13

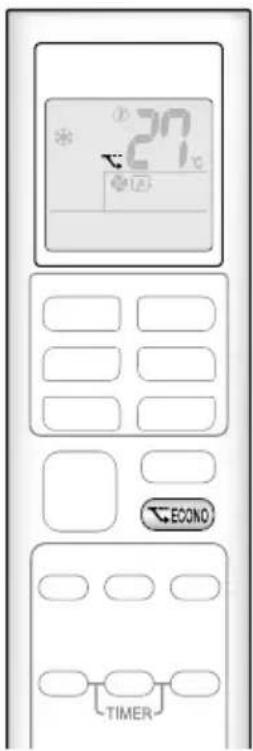

ÉCONO

Cette fonction permet un fonctionnement efficace tout en limitant la consommation électrique maximale. Elle est utile lors de l'utilisation du climatiseur en même temps que d'autres appareils électriques sur un même circuit électrique. ▶ Page 14

À lire avant utilisation

Précautions de sécurité .... 3

Noms des composants .... 5

Préparation avant utilisation ....8

Fonctionnement de base

Modes AUTO · RAFRAÎCHISSEMENT · DÉSHUMIDIFICATION · CHAUFFAGE · VENTILATEUR UNIQUEMENT .....9

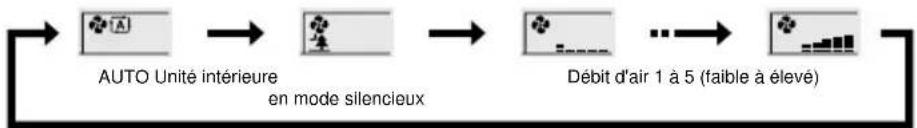

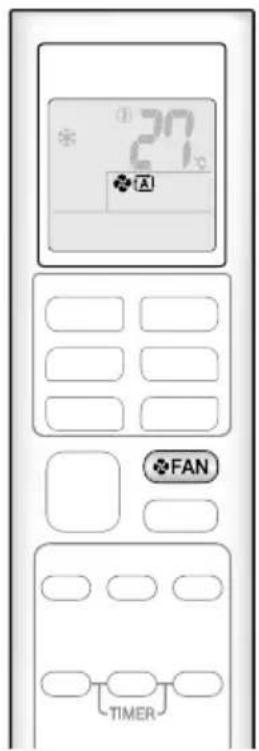

Réglage du débit d'air 11

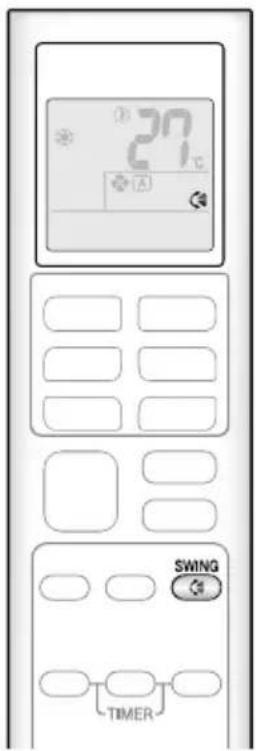

Réglage du sens du flux d'air...... 12

Fonctions utiles

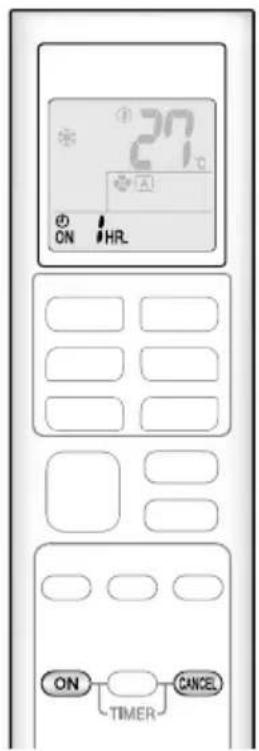

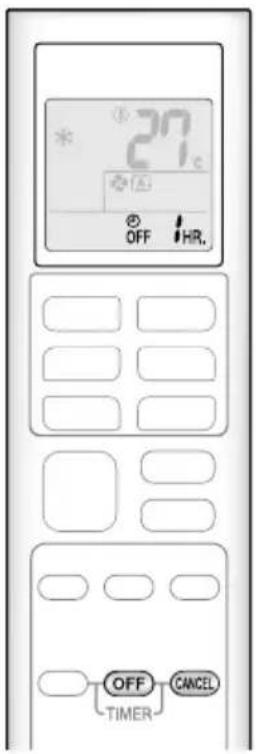

Fonctionnement de la MINUTERIE DE MARCHE/D'ARRÊT ....15

Remarque concernant le système multiple ... 17

Entretien

Entretien et nettoyage 19

En cas de besoin

FAQ 23

Dépannage 24

Le texte anglais correspond aux instructions d'origine. Les autres langues sont les traductions des instructions d'origine.

Précautions de sécurité

Lisez attentivement les consignes du présent manuel avant d'utiliser l'unité.

Les modèles ATXP sont remplis de réfrigérant R32.

• Conservez le présent manuel dans un lieu où l'utilisateur peut facilement le trouver.
• Lisez attentivement les consignes du présent manuel avant d'utiliser l'unité.
• Cet appareil est conçu pour être utilisé par des utilisateurs expérimentés ou formés, dans des ateliers, dans l'industrie légère et dans les exploitations agricoles, ou par des non spécialistes, dans un cadre commercial ou domestique.
• Le niveau de pression acoustique est inférieur à 70 dB (A).
• Les précautions décrites ci-dessous sont classées sous AVERTISSEMENT et ATTENTION. Toutes deux contiennent des renseignements importants liés à la sécurité. Veillez à bien respecter toutes les précautions.

AVERTISSEMENT

Si ces instructions ne sont pas correctement respectées, cela peut entraîner des blessures ou la mort.

ATTENTION

Si ces instructions ne sont pas correctement respectées, cela peut entraîner des dommages matériels ou des blessures pouvant être sérieuses en fonction des circonstances.

Ne tentez jamais cela.

Veillez à respecter les instructions.

Veillez à procéder à la mise à la terre.

- Après l'avoir lu, gardez ce manuel à un endroit pratique pour pouvoir le consulter chaque fois que cela sera nécessaire. Si l'équipement est remis à un nouvel utilisateur, veillez également à lui remettre le manuel.

AVERTISSEMENT

• L'appareil ne doit pas être stocké dans un local dans lequel des sources d'allumage sont en permanence présentes (par exemple: flammes nues, appareil à gaz ou chauffage électrique en fonctionnement).
• Pour éviter les incendies, les explosions et les blessures, n'utilisez pas l'unité lorsque des gaz nocifs (inflammables ou corrosifs, par exemple) sont détectés à proximité de l'unité.
• Soyez conscient que l'exposition directe prolongée à l'air froid ou chaud du climatiseur, ou à de l'air trop froid ou trop chaud peut être néfaste à votre condition physique et à votre santé.
• Ne placez pas d'objets, y compris des tiges, vos doigts, etc. dans l'entrée ou la sortie d'air. Des dommages au niveau du produit ou des blessures peuvent résulter du contact avec les lames à haute vitesse du ventilateur du climatiseur.
• Ne tentez pas de réparer, de démonter, de réinstaller ou de modifier le climatiseur vous-même, cela peut entraîner des fuites d'eau, des décharges électriques ou des incendies.
• N'utilisez pas de vaporisateurs inflammables à proximité du climatiseur, faute de quoi cela pourrait déclencher un incendie.
• N'utilisez pas de réfrigérant autre que celui indiqué sur l'unité extérieure (R410A/R32) pour l'installation, le déplacement ou la réparation. L'utilisation d'autres réfrigérants pourrait perturber le fonctionnement ou endommager l'unité et provoquer des blessures corporelles.
• Pour éviter les chocs électriques, n'utilisez pas l'unité avec les mains humides.
• Ne lavez pas le climatiseur à l'eau car cela peut entraîner des chocs électriques ou un incendie.
• Ne placez pas de récipients contenant de l'eau (vases, etc.) sur l'unité. Cela peut entraîner des décharges électriques ou un incendie.

- Faites attention au feu en cas de fuite de réfrigérant. Si le climatiseur ne fonctionne pas correctement, c'est-à-dire s'il ne produit pas d'air frais ou chaud, cela peut être dû à une fuite de réfrigérant. Consultez votre revendeur pour de l'assistance. Le réfrigérant contenu dans le climatiseur est sûr et normalement, il ne fuit pas.

Toutefois, en cas de fuite, tout contact avec un brûleur, un chauffage ou une cuisinière peut entraîner la génération de gaz toxiques. Cesser d'utiliser le climatiseur jusqu'à ce qu'une personne qualifiée ait confirmé que la fuite a été réparée.

• Ne tentez pas d'installer ou de réparer le climatiseur vous-même. Une malfaçon peut causer des fuites d'eau, des électrocutions ou incendie. Veuillez contacter votre représentant local ou un personnel qualifié pour tout travail d'installation et de maintenance.
• En cas d'anomalie de fonctionnement du climatiseur (dégage une odeur de brûlé, etc.), coupez l'alimentation électrique de l'unité et contactez votre revendeur local. Si le fonctionnement est maintenu dans de telles circonstances, cela peut entraîner une panne, des décharges électriques ou un danger d'incendie.
• Veiller à installer un disjoncteur de perte de terre. Ne pas installer un disjoncteur de perte de terre peut entraîner des décharges électriques ou un incendie.

- Veillez à mettre l'unité à la terre. Ne mettez pas l'unité à la terre sur une conduite utilitaire, un parafoudre ou la terre d'un téléphone. Une mise à la terre incorrecte peut provoquer des décharges électriques.

ATTENTION

- N'utilisez pas le climatiseur pour toute autre destination que celles prévues. N'utilisez pas le climatiseur pour le rafraîchissement d'instruments de précision, de nourriture, de plantes, d'animaux ou d'œuvres d'art, cela pouvant affecter négativement la performance, la qualité et/ou la longévité des objets concernés.

Précautions de sécurité

• N'exposez pas les plantes ou les animaux directement au flux d'air de l'unité car cela peut provoquer des effets néfastes.
• Ne placez pas d'appareils produisant des flammes nues dans des endroits exposés au flux d'air de l'unité, cela pouvant diminuer la combustion du brûleur.
• Ne bloquez pas les entrées ou les sorties d'air. Un écoulement d'air diminué peut entraîner une performance insuffi sante ou des problèmes.
• Vous ne devez pas vous asseoir sur l'unité extérieure, placer des objets sur l'unité ou tirer l'unité. Cela pourrait entraîner des accidents, tels que des chutes ou des basculements avec, pour conséquences, des blessures, des anomalies de fonctionnement ou des dommages du produit.
• Ne placez pas d'objets sensibles à l'humidité directement en-dessous des unités intérieures ou extérieures. Sous certaines conditions, la condensation sur l'unité principale ou sur les tuyaux de réfrigérant, la crasse du filtre à air ou un blocage de l'évacuation peuvent entraîner un égouttement, entraînant l'encrassement ou la panne de l'objet concerné.
• Après une longue utilisation, vérifiez le support de l'unité et sa fixation pour voir s'ils ne sont pas endommagés. S'ils sont endommagés, l'unité peut tomber et occasionner des blessures.
• Pour éviter les blessures, ne touchez pas l'entrée d'air ou les ailettes en aluminium de l'unité intérieure ou extérieure.
• L'appareil n'est pas conçu pour être utilisé par de jeunes enfants ou des personnes infirmes sans surveillance. Cela pourrait entraîner une diminution des fonctions corporelles et nuire à la santé.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et des personnes aux capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances, à condition qu'ils soient supervisés ou qu'ils aient été formés à utiliser cet appareil en toute sécurité et qu'ils comprennent les dangers inhérents.
• Les enfants ne doivent pas jouer avec cet appareil.
• Le nettoyage et la maintenance ne doivent pas être effectués par des enfants sans surveillance.
• Les unités intérieure et extérieure ne doivent subir aucun impact pour éviter de les endommager.
• Ne placez pas de produits inflammables tels que des atomiseurs à moins de 1 m de la sortie d'air. Les atomiseurs peuvent exploser sous l'effet de l'air chaud de l'unité intérieure ou extérieure.
• Veillez à ce que vos animaux domestiques n'urinent pas sur le climatiseur. Cela peut entraîner des décharges électriques ou un incendie.
• Ne lavez pas le climatiseur à l'eau car cela peut entraîner des chocs électriques ou un incendie.
• Ne placez pas de récipients contenant de l'eau (vases, etc.) sur l'unité. Cela peut entraîner des décharges électriques ou un incendie.

• Pour éviter l'épuisement de l'oxygène, veillez à ce que la pièce soit bien ventilée si des équipements tels qu'un brûleur sont utilisés avec le climatiseur.
• Avant de procéder au nettoyage, arrêtez l'unité, désactivez le disjoncteur ou débranchez le cordon d'alimentation. Sinon, il y a un risque de choc électrique et de blessure.
• Raccordez uniquement le climatiseur au circuit d'alimentation indiqué. Les alimentations autres que celle indiquée peuvent entraîner des décharges électriques, une surchauffe ou des incendies.
• Placez le flexible de purge de sorte à garantir une vidange régulière. Une vidange incorrecte peut mouiller le bâtiment, les meubles, etc.
• Ne placez pas d'objets à proximité directe de l'unité extérieure et ne laissez pas les feuilles ou d'autres débris s'accumuler autour de l'unité. Les feuilles constituent un foyer pour les petits animaux qui peuvent ensuite pénétrer dans l'unité. Une fois entrés, ces animaux peuvent provoquer des dysfonctionnements, de la fumée ou un incendie lorsqu'ils entrent en contact avec des pièces électriques.
• Ne placez pas d'objets autour de l'unité intérieure.
  Cela peut avoir des effets négatifs sur les performances, la qualité du produit et la durée de vie du climatiseur.
• Maintenez les enfants à distance afin de vous assurer qu'ils ne jouent pas avec l'appareil.

Site d'installation.

■ Consultez le revendeur pour installer le climatiseur dans les environnements suivants:

• lieux dont l'environnement est huileux ou exposés à la vapeur ou à la suie
• environnements salés tels que les zones côtières
• lieux exposés au sulfure, tels que les sources chaudes
• lieux où la neige peut obstruer l'unité extérieure

■ Veillez à respecter les instructions suivantes.

• L'unité intérieure est placée à au moins 1 m d'une télévision ou d'un poste de radio (l'unité risque de causer des interférences avec l'image ou le son).
• Le drainage de l'unité extérieure doit être effectué dans un lieu bien drainé.

Pensez à la gène que le bruit peut occasionner pour vos voisins.

■ Sélectionnez un lieu comme indiqué ci-dessous pour l'installation:

• un lieu suffisamment solide pour soutenir le poids de l'unité et qui n'accentue pas les bruits ou les vibrations générés par le fonctionnement
• un lieu où l'air évacué par l'unité extérieure ou les bruits générés par le fonctionnement ne gêneront pas vos voisins

Travaux électriques.

- Pour l'alimentation électrique, veillez à utiliser un circuit d'alimentation distinct, spécifique au climatiseur.

Déplacement du système.

- Le déplacement du climatiseur nécessite des connaissances et des compétences spécifiques. Veuillez contacter le revendeur s'il est nécessaire de déplacer le climatiseur.

Noms des composants

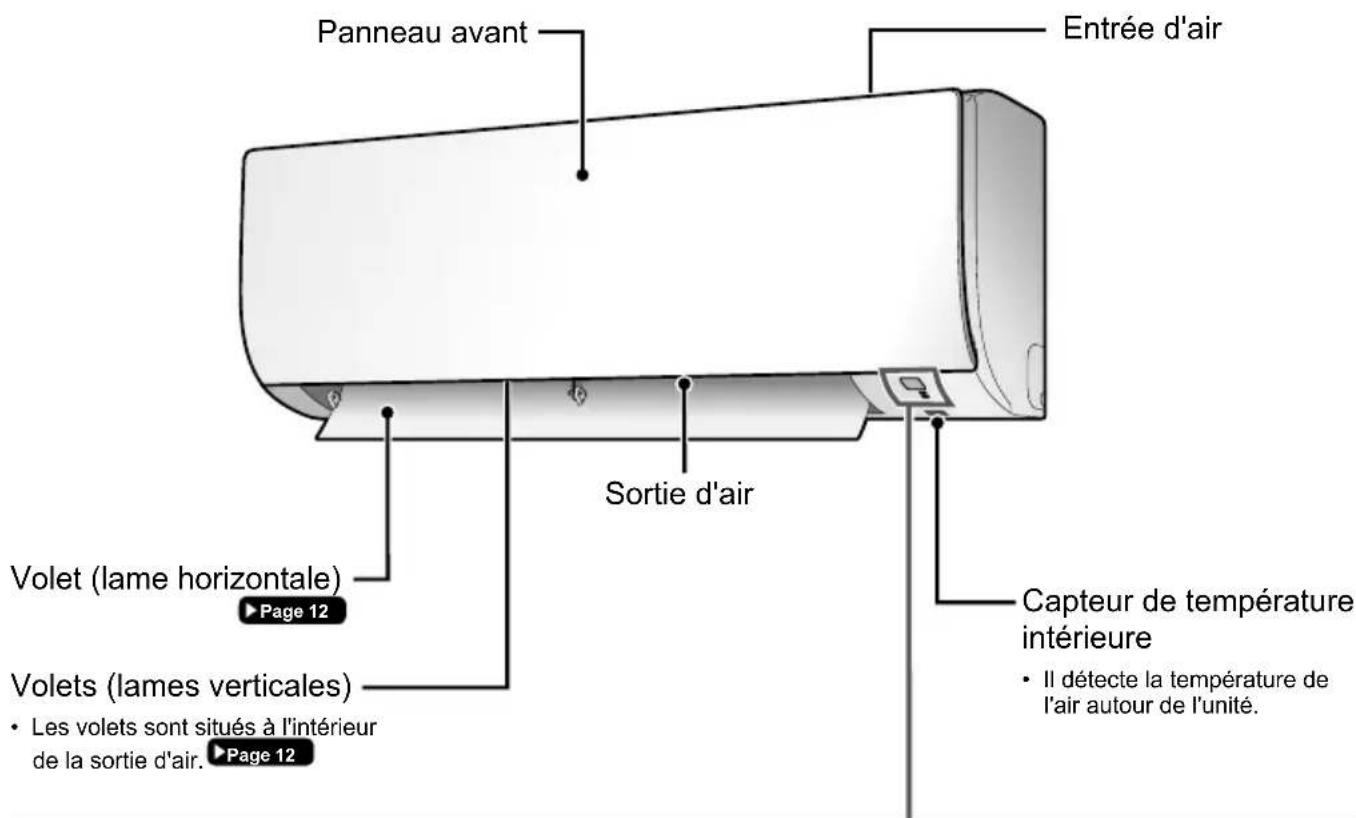

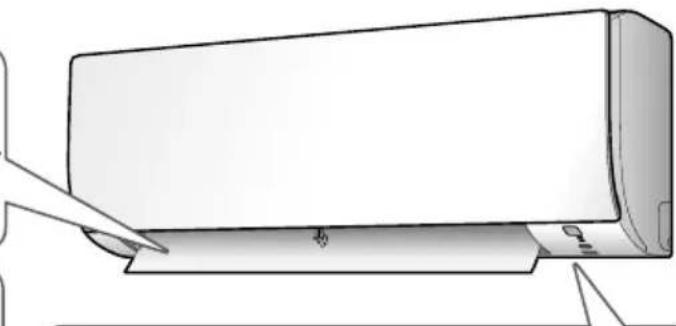

Unité intérieure

Panneau avant Entrée d'air Sortie d'air Volet (lame horizontale) Page 12 Volets (lames verticales) • Les volets sont situés à l'intérieur de la sortie d'air. Page 12 Capteur de température intérieure • Il détecte la température de l'air autour de l'unité.

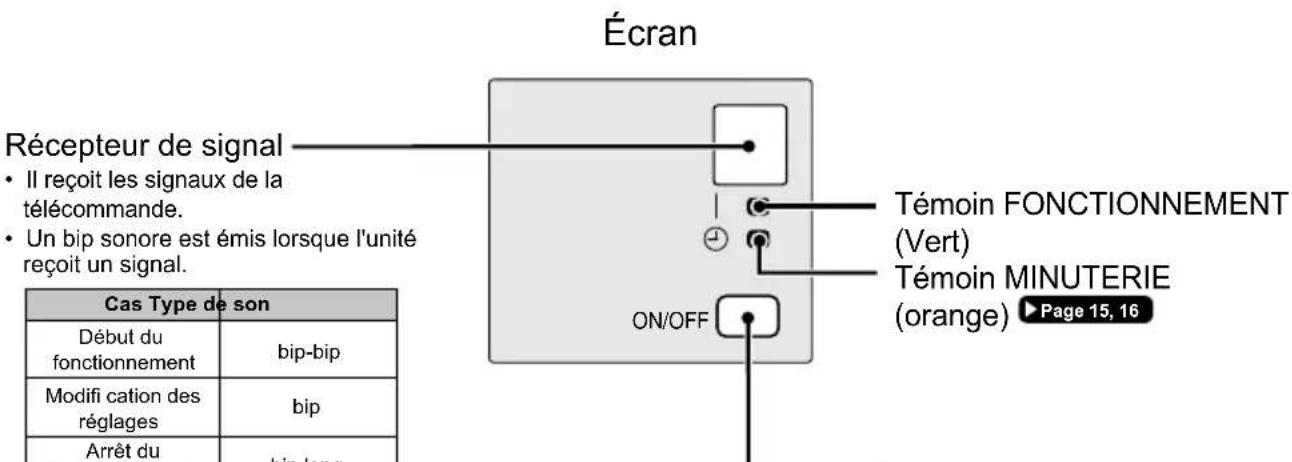

Écran Récepteur de signal • Il reçoit les signaux de la télécommande. • Un bip sonore est émis lorsque l'unité reçoit un signal. Cas Type de son Début du fonctionnement bip-bip Modifi cation des réglages bip Arrêt du bip long ON/OFF Témoin FONCTIONNEMENT (Vert) Témoin MINUTERIE (orange) ▶ Page 15, 16

Interrupteur MARCHE/ARRÊT de l'unité intérieure

• Appuyez une fois sur cet interrupteur pour démarrer le fonctionnement. Appuyez une nouvelle fois pour l'arrêter.
• Reportez-vous au tableau suivant pour le réglage du mode de fonctionnement.

Mode Rég	age de la température Débit	d'air
AUTO 25°C	AUTO

- Cet interrupteur peut être utilisé en l'absence de télécommande.

Noms des composants

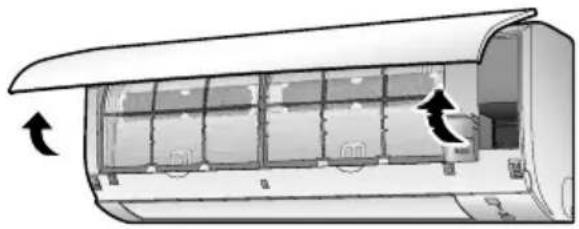

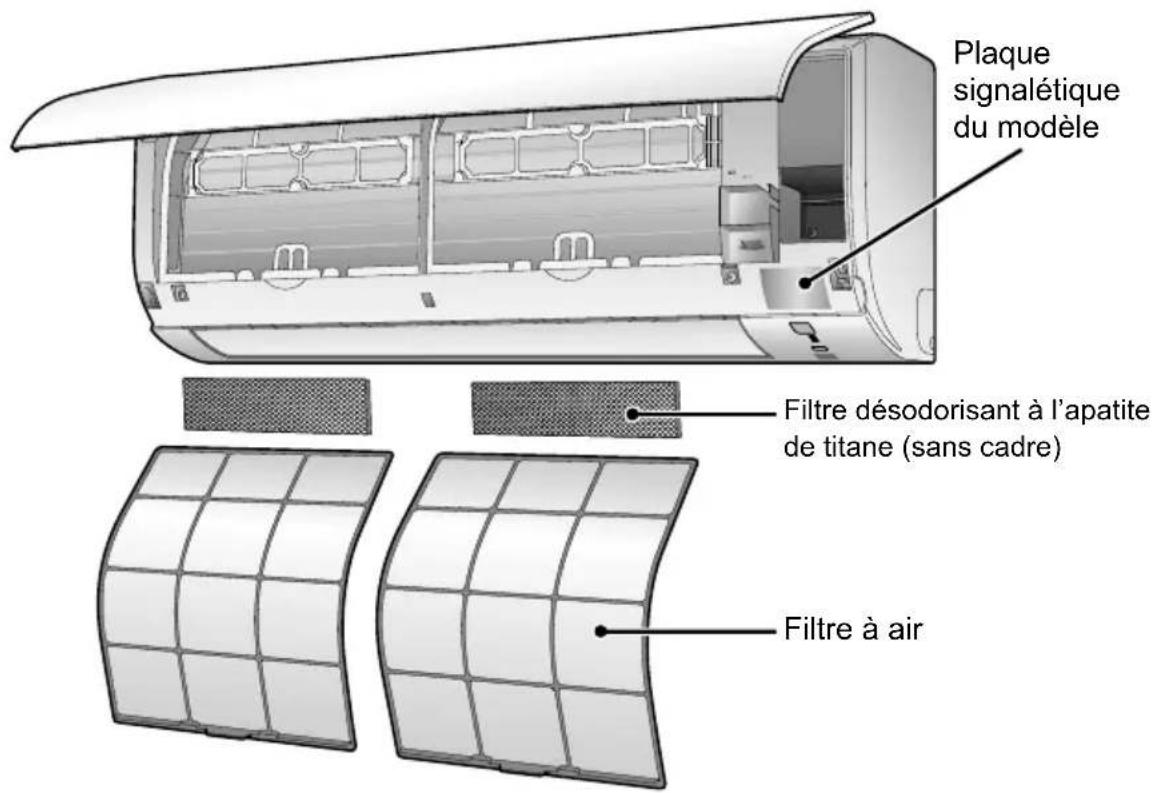

■ Ouvrez le panneau avant

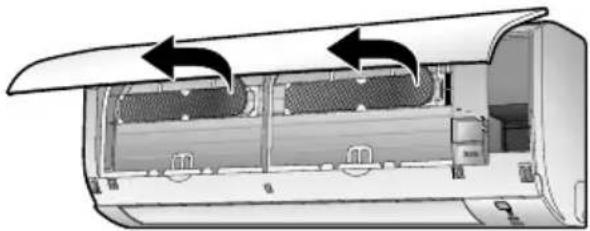

Plaque signalétique du modèle Filtre désodorisant à l'apatite de titane (sans cadre) Filtre à air

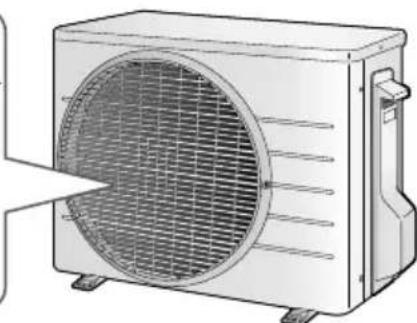

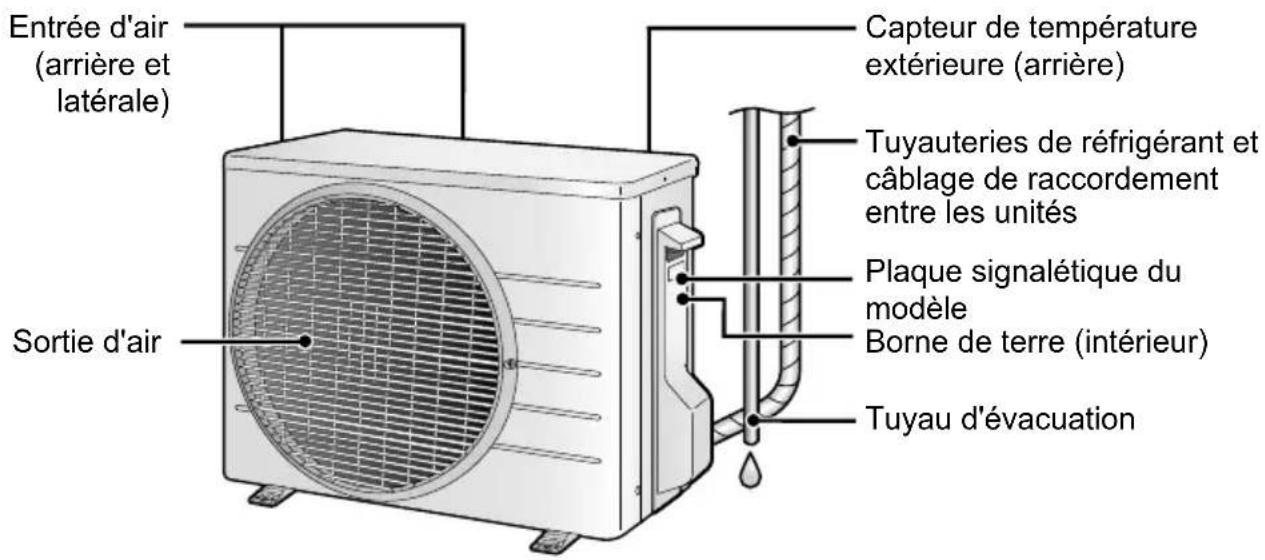

Unité extérieure

- L'aspect de l'unité extérieure peut varier d'un modèle à l'autre.

Entrée d'air (arrière et latérale) Sortie d'air Capteur de température extérieure (arrière) Tuyauteries de réfrigérant et câblage de raccordement entre les unités Plaque signalétique du modèle Borne de terre (intérieur) Tuyau d'évacuation

Noms des composants

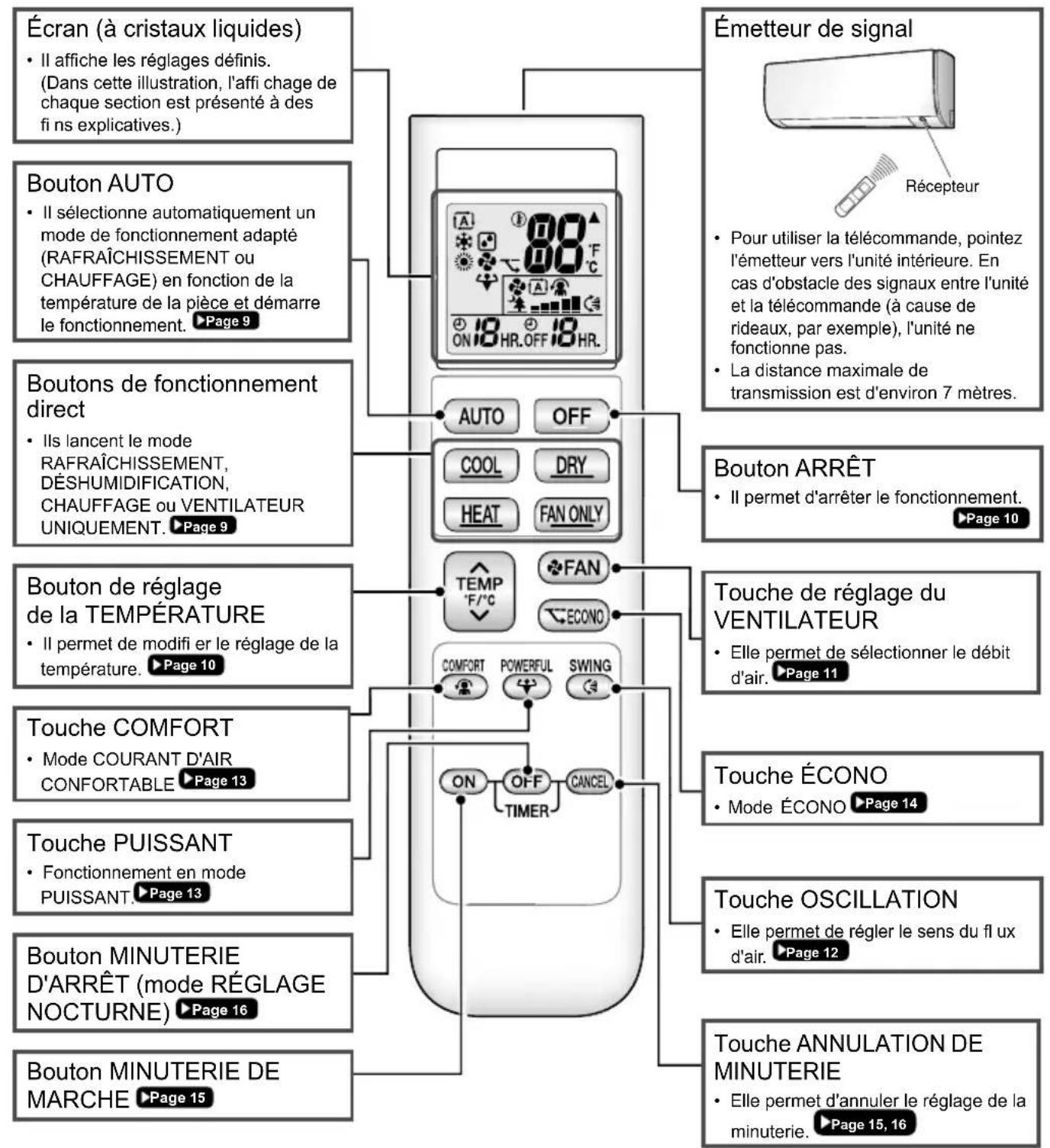

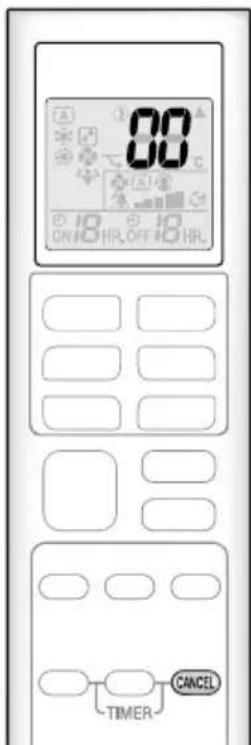

Télécommande

Écran (à cristaux liquides) • Il affiche les réglages définis. (Dans cette illustration, l'affi chage de chaque section est présenté à des fins explicatives.) Bouton AUTO • Il sélectionne automatiquement un mode de fonctionnement adapté (RAFRAÎCHISSEMENT ou CHAUFFAGE) en fonction de la température de la pièce et démarre le fonctionnement. ▶ Page 9 Boutons de fonctionnement direct • Ils lancent le mode RAFRAÎCHISSEMENT, DÉSHUMIDIFICATION, CHAUFFAGE ou VENTILATEUR UNIQUEMENT. ▶ Page 9 Bouton de réglage de la TEMPÉRATURE • Il permet de modifi er le réglage de la température. ▶ Page 10 Touche COMFORT • Mode COURANT D'AIR CONFORTABLE ▶ Page 13 Touche PUISSANT • Fonctionnement en mode PUISSANT. ▶ Page 13 Bouton MINUTERIE D'ARRÊT (mode RÉGLAGE NOCTURNE) ▶ Page 16 Bouton MINUTERIE DE MARCHE ▶ Page 15 Émetteur de signal Récepteur • Pour utiliser la télécommande, pointez l'émetteur vers l'unité intérieure. En cas d'obstacle des signaux entre l'unité et la télécommande (à cause de rideaux, par exemple), l'unité ne fonctionne pas. • La distance maximale de transmission est d'environ 7 mètres. Bouton ARRÊT • Il permet d'arrêter le fonctionnement. ▶ Page 10 Touche de réglage du VENTILATEUR • Elle permet de sélectionner le débit d'air. ▶ Page 11 Touche ÉCONO • Mode ÉCONO ▶ Page 14 Touche OSCILLATION • Elle permet de régler le sens du fl ux d'air. ▶ Page 12 Touche ANNULATION DE MINUTERIE • Elle permet d'annuler le réglage de la minuterie. ▶ Page 15, 16

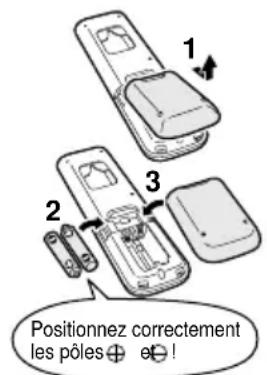

Préparation avant utilisation

1 2 3 Positionnez correctement les pôles ⊕ e⊗ !

Télécommande Vis Support de la télécommande

Insertion des piles

1. Retirez le couvercle arrière en le faisant glisser, puis en le soulevant légèrement.
2. Insérez 2 piles sèches AAA.LR03 (alcalines).
3. Remettez le couvercle arrière en place.

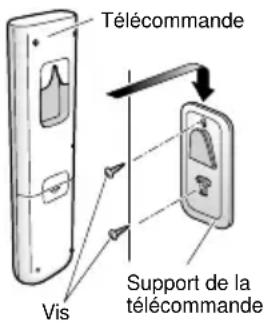

Fixation du support de la télécommande sur un mur

1. Sélectionnez un emplacement à partir duquel les signaux atteignent l'unité.
2. Fixez le support sur un mur, un pilier ou un point similaire à l'aide des vis fournies avec le support.
3. Placez la télécommande sur son support.

Commutateur de l'affi chage Fahrenheit/Celsius

Appuyez simultanément sur (bouton MINUTERIE) pendant environ 5 secondes.

• La température s'affiche en degrés Celsius, puis en degrés Fahrenheit, et vice versa.
• La conversion est uniquement possible lorsque la température s'affiche.

Activez le disjoncteur

- Une fois l'unité sous tension, le volet de l'unité intérieure s'ouvre et se ferme une fois pour défi nir la position de référence.

REMARQUE

Remarques relatives aux piles

• Lors du remplacement des piles, utilisez des modèles de même type et remplacez les deux piles en même temps.
• Les piles durent environ 1 an. Si la luminosité de l'écran de la télécommande commence à décliner et si la plage de transmission possible se dégrade en l'espace d'un an, remplacez les deux piles par de nouvelles piles AAA.LR03 (alcalines).
• Les piles fournies avec la télécommande sont conçues pour le fonctionnement initial. Elles peuvent se décharger en moins d'1 an.

Remarques relatives à la télécommande

- Ne faites pas tomber la télécommande. Ne la mouillez pas.

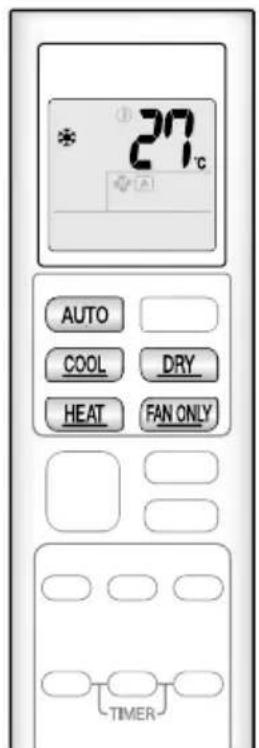

Modes AUTO · RAFRAÎCHISSEMENT · DÉSHUMIDIFICATION · CHAUFFAGE · VENTILATEUR UNIQUEMENT

27°C AUTO COOL DRY HEAT FAN ONLY TIMER

Le climatiseur fonctionne selon le mode de votre choix.

Démarrage du fonctionnement

Mode AUTO

- Ce mode permet de sélectionner automatiquement la température et le mode de fonctionnement adaptés.

D Appuyez sur

AUTO

Mode RAFRAÎCHISSEMENT

- Ce mode permet de réduire la température.

D Appuyez sur

COOL

Mode DÉSHUMIDIFICATION

- Ce mode permet de réduire l'humidité.

D Appuyez sur

DRY

Mode CHALEUR

- Ce mode permet d'augmenter la température.

D Appuyez sur

HEAT

Mode VENTILATEUR UNIQUEMENT

- Ce mode permet de faire circuler l'air dans la pièce.

Appuyez sur

FAN ONLY

- Le témoin de FONCTIONNEMENT s'allume en vert.

Écran

REMARQUE

Remarques relatives au mode AUTO

• En mode AUTO, le système sélectionne un mode de fonctionnement adapté (RAFRAÎCHISSEMENT ou CHAUFFAGE) en fonction de la température de la pièce et démarre le fonctionnement.
• Le système sélectionne automatiquement un nouveau réglage à intervalles réguliers de manière à ce que la température intérieure atteigne le niveau défi ni par l'utilisateur.

Remarque relative au mode DÉSHUMIDIFICATION

- Ce mode permet de supprimer l'humidité tout en maintenant la température de la pièce. Elle contrôle automatiquement la température et le débit d'air, le réglage manuel de ces fonctions n'est donc pas disponible.

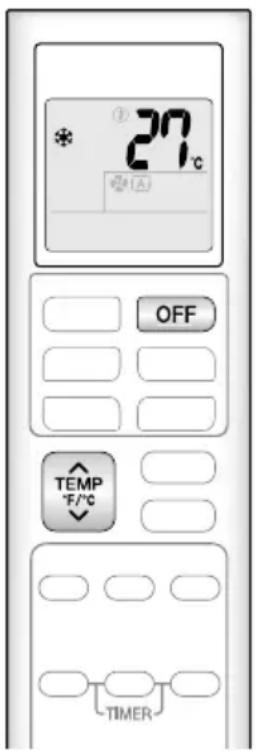

Modes AUTO · RAFRAÎCHISSEMENT · DÉSHUMIDIFICATION · CHAUFFAGE · VENTILATEUR UNIQUEMENT

27°C OFF TEMP °F/°C TIMER

Arrêt du fonctionnement

Appuyez sur . OFF

- Le témoin de FONCTIONNEMENT s'éteint.

Modifi cation du réglage de la température

Appuyez sur

- Appuyez sur pour augmenter la température et sur pour la réduire.

Mode RAFRAÎCHISSEMENT	Mode CHALEUR Mode AUTO	Mode DÉSHUMIDIFICATION ou VENTILATEUR UNIQUEMENT
18 – 32°C 10 – 30°C	18 – 30°C

Conseils pour réaliser des économies d'énergie

Un réglage de température modéré permet d'économiser l'énergie.

- Réglage de température recommandé

- Pour le rafraîchissement: 26 - 28°C

- Pour le chauffage: 20 - 24°C

Couvrez les fenêtres à l'aide d'un store ou de rideaux.

- Le fait d'empêcher la lumière du soleil et l'air extérieur de rentrer amplifie l'effet de rafraîchissement (chauffage).

Maintien de la propreté des fi Itres à air

- Les filtres à air obstrués entraînent un fonctionnement inefficace et des pertes d'énergie. Nettoyez-les toutes les 2 semaines environ.

Si vous ne comptez pas utiliser le climatiseur pendant une période de temps prolongée, au printemps ou en automne, par exemple, désactivez le disjoncteur.

- Le climatiseur consomme toujours une certaine quantité d'électricité même lorsqu'il ne fonctionne pas.

Réglage du débit d'air

① 27°C ✿ A ✿ FAN TIMER

Vous pouvez régler le débit d'air pour plus de confort.

Réglage du débit d'air

Appuyez sur FAN

- Chaque pression sur FAN modifie le réglage du débit d'air selon une séquence définie.

• Lorsque le débit d'air est réglé sur " le fonctionnement silencieux de l'unité intérieure est activé et le niveau sonore émis par l'unité est réduit.
• En mode de fonctionnement silencieux, le débit d'air est faible.

Modes AUTO · RAFRAÎCHISSEMENT · CHAUFFAGE et VENTILATEUR UNIQUEMENT	Mode DÉSHUMIDIFICATION
	Le réglage du débit d'air ne peut être modifié é.

REMARQUE

Remarque relative au réglage du débit d'air

- L'effet de rafraîchissement (chauffage) est limité lorsque le débit d'air est réduit.

Réglage du sens du fl ux d'air

27°C SWING TIMER

Vous pouvez régler le sens du fl ux d'air pour plus de confort.

ATTENTION

• Utilisez toujours la télécommande pour régler l'inclinaison du volet. Ne forcez jamais le mouvement du volet avec votre main, car cela risque de provoquer un dysfonctionnement.
• Faites attention lors du réglage des volets. Le ventilateur tourne à grande vitesse au niveau de la sortie d'air.

Démarrage de l'oscillation automatique

Flux d'air vers le haut et vers le bas

D Appuyez sur

• " C" s'affiche sur l'écran à cristaux liquides.
• Le volet (lame horizontale) commence à osciller.

Réglage du volet sur la position souhaitée

- Cette fonction est disponible lorsque le volet est en mode d'oscillation automatique.

SWING

- Appuyez sur une fois que le volet a atteint la position souhaitée.

• " disparaît de l'écran à cristaux liquides.

Réglage des volets sur la position souhaitée

- Maintenez les boutons enfoncés et déplacez les volets (lames verticales).

Boutons

Un bouton est situé à 2 emplacements.

REMARQUE

Remarques relatives au réglage du sens du fl ux d'air

• La plage mobile des volets varie en fonction du mode de fonctionnement.
• Le volet s'arrête en position supérieure si le débit d'air est réduit pendant que l'unité est réglée avec oscillation vers le haut et le bas.

Plage mobile du volet

RAFRAÎCHISSEMENT/ DÉSHUMIDIFICATION

VENT. UNIQUEMENT

CHAUFFAGE

Le sens et le débit de l'air sont réglés de manière à ce que l'air ne soit pas souffl é directement sur les personnes présentes dans la pièce.

Démarrage du mode COURANT D'AIR CONFORTABLE

D Appuyez sur

• " 🔺 " s'affiche sur l'écran à cristaux liquides.

	Modes RAFRAÎCHISSEMENT et DÉSHUMIDIFICATION	Mode CHALEUR
Sens du volet	Vers le haut Vers le bas
Débit d'air	AUTO

- Indisponible pour le mode VENTILATEUR UNIQUEMENT.

Annulation du mode COURANT D'AIR CONFORTABLE

- Appuyez de nouveau sur

• " disparaît de l'écran à cristaux liquides.
- Le volet est ramené à la position mémorisée avant l'activation du mode COURANT D'AIR CONFORTABLE.

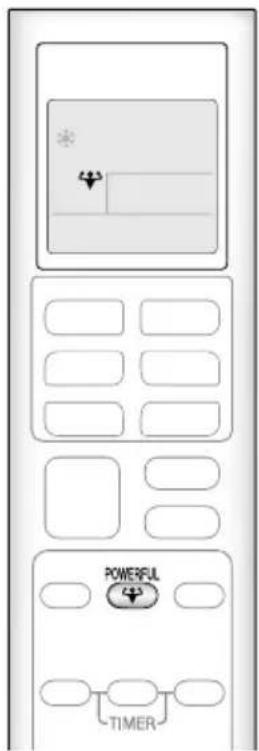

Mode PUISSANT

POWERFUL TIMER-

Le mode PUISSANT intensifie l'effet de rafraîchissement (chauffage) quel que soit le mode de fonctionnement sélectionné. Dans ce mode, le climatiseur fonctionne à sa capacité maximale.

Démarrage du mode PUISSANT

D Appuyez sur

• "⚡" s'affiche sur l'écran à cristaux liquides.
- Le mode PUISSANT prendra fin dans 20 minutes. Le système fonctionnera ensuite de nouveau selon les réglages utilisés avant activation du mode PUISSANT.

Annulation du mode PUISSANT

Appuyez de nouveau sur

• " disparaît de l'écran à cristaux liquides.

Mode ÉCONO

27℃ ECONO TIMER

Le mode ÉCONO permet un fonctionnement effi cace tout en limitant la consommation électrique maximale.

Cette fonction permet d'empêcher le disjoncteur de se déclencher lorsque l'unité fonctionne en même temps que d'autres appareils sur le même circuit.

Démarrage du mode ÉCONO

Appuyez sur ECONO

• "て" s'affiche sur l'écran à cristaux liquides.
- Indisponible pour le mode VENTILATEUR UNIQUEMENT.

Annulation du mode ÉCONO

Appuyez de nouveau sur ECONO

• " disparaît de l'écran à cristaux liquides.

REMARQUE

Remarque relative au mode COURANT D'AIR CONFORTABLE

- Si l'orientation du flux d'air vers le haut et vers le bas est sélectionnée, le mode COURANT D'AIR CONFORTABLE est annulé.

Remarques relatives au mode PUISSANT

• Si vous appuyez sur OFF, les réglages sont annulés et l'icône "♥" disparaît de l'écran à cristaux liquides.
• Le mode PUISSANT n'augmente pas la capacité du climatiseur si celui-ci est déjà en fonctionnement à un niveau maximal.

- En modes RAFRAÎCHISSEMENT, CHAUFFAGE et AUTO

Pour bénéficier d'un effet de rafraîchissement (chauffage) maximal, la capacité de l'unité extérieure augmente et le débit d'air est réglé sur la valeur maximale.

Le réglage de la température ne peut pas être modifié.

- En mode DÉSHUMIDIFICATION

Le réglage de la température est réduit de 2,5°C et le débit d'air augmente légèrement.

- En mode VENTILATEUR UNIQUEMENT

Le débit d'air est réglé sur la valeur maximale.

Remarques relatives au mode ÉCONO

• Si vous appuyez sur OFF, les réglages sont annulés et l'icône " disparaît de l'écran à cristaux liquides.
• Si le niveau de consommation électrique est déjà faible, le basculement en mode ÉCONO ne va pas davantage réduire la consommation électrique.

Quelques fonctions utiles peuvent être utilisées ensemble.

COURANT D'AIR CONFORTABLE + ÉCONO Disponible
PUISSANT + COURANT D'AIR CONFORTABLE	Non disponible*
PUISSANT + ÉCONO Non disponible*

*La priorité est donnée à la fonction dont le bouton a été actionné en dernier.

Fonctionnement de la MINUTERIE DE MARCHE/D'ARRÊT

27°C ON HRL ON TIMER CANCEL

Les fonctions de minuterie sont utiles pour activer ou désactiver automatiquement le climatiseur la nuit ou le matin. Vous pouvez également associer les fonctions de MINUTERIE DE MARCHE et D'ARRÊT.

Fonctionnement de la MINUTERIE DE MARCHE

D Appuyez sur

s'affi che sur l'écran à cristaux liquides.

• Chaque pression sur ON augmente le réglage de 1 heure. La durée peut être réglée entre 1 et 12 heures.
  • Le témoin de la MINUTERIE s'allume en orange.

Écran

Annulation du fonctionnement de la MINUTERIE DE MARCHE

D Appuyez sur

• "ON" disparaît de l'écran à cristaux liquides.
- Le témoin de la minuterie s'éteint.

REMARQUE

Réglez de nouveau la minuterie dans les cas suivants:

• en cas de désactivation du disjoncteur
• en cas de panne d'électricité
- après le remplacement des piles de la télécommande.

Fonctionnement de la MINUTERIE DE MARCHE/D'ARRÊT

27°C OFF HR. OFF CANCEL TIMER

Fonctionnement de la MINUTERIE D'ARRÊT

Appuyez sur

" OFF s'affi che sur l'écran à cristaux liquides.

- Chaque pression sur OFF augmente le réglage de 1 heure. La durée peut être réglée entre 1 et 12 heures.

• Le témoin de la MINUTERIE s'allume en orange.

Annulation du fonctionnement de la MINUTERIE D'ARRÊT

D Appuyez sur

• "OFF" disparaît de l'écran à cristaux liquides.
- Le témoin de la minuterie s'éteint.

Association de la MINUTERIE DE MARCHE et de la MINUTERIE D'ARRÊT

• L'exemple ci-dessous indique comment associer les 2 minuteries.
- Les icônes "ON" et "OFF" s'affichent sur l'écran à cristaux liquides.

[Exemple]

Réglage pendant que l'unité fonctionne

- Arrêt de l'unité 1 heure plus tard et remise en marche 7 heures après l'arrêt.

Réglage pendant que l'unité est arrêtée

- Mise en marche de l'unité 2 heures plus tard et arrêt 3 heures après la mise en marche.

REMARQUE

Mode RÉGLAGE NOCTURNE

- Lorsque la MINUTERIE D'ARRÊT est définie, le climatiseur ajuste automatiquement le réglage de la température (0,5°C de plus en mode RAFRAÎCHISSEMENT et 2,0°C de moins en mode CHAUFFAGE) de manière à éviter tout rafraîchissement (chauffage) excessif pendant votre sommeil.

Remarque concernant le système multiple

Un système multiple est équipé d'une unité extérieure raccordée à plusieurs unités intérieures.

Délection du mode de fonctionnement

Avec un réglage de pièce prioritaire mais une unité prioritaire inactive ou absente

Lorsque plusieurs unités intérieures fonctionnent, la priorité est donnée à la première unité mise sous tension. Vous devez alors sélectionner le même mode de fonctionnement que la première unité pour les unités mises sous tension par la suite. Sinon, le mode de veille est activé et le témoin de FONCTIONNEMENT clignote, cela n'indique pas une anomalie de fonctionnement.

Pièce A Pièce B Pièce C Pièce D

Unité extérieure

REMARQUE

■ Remarques relatives au mode de fonctionnement pour un système multiple

• Il n'est pas possible d'utiliser simultanément les modes RAFRAÎCHISSEMENT, DÉSHUMIDIFICATION et VENTILATEUR.
• Le mode AUTO active automatiquement le mode RAFRAÎCHISSEMENT ou CHALEUR en fonction de la température de la pièce.
  Par conséquent, le mode AUTO est disponible lors de la sélection du même mode de fonctionnement que celui de la pièce dont l'unité a été mise sous tension la première.

ATTENTION

• Le mode de fonctionnement de la pièce dont l'unité a été mise sous tension la première a normalement la priorité mais les cas suivants constituent des exceptions, vous devez donc les garder à l'esprit.
  Si le mode de fonctionnement de la première pièce est le mode VENTILATEUR, la sélection du mode CHAUFFAGE pour les autres pièces donne la priorité au mode CHAUFFAGE. Le climatiseur fonctionnant en mode VENTILATEUR passe alors en veille et le témoin de FONCTIONNEMENT clignote.

Avec le réglage de pièce prioritaire activé

Reportez-vous au réglage de pièce prioritaire à la page suivante.

■ Mode BRUIT RÉDUIT NOCTURNE (uniquement disponible en mode RAFRAÎCHISSEMENT)

Le mode BRUIT RÉDUIT NOCTURNE nécessite une programmation initiale lors de l'installation. Veuillez contacter votre détaillant ou votre revendeur pour obtenir de l'air.

Le mode BRUIT RÉDUIT NOCTURNE réduit les bruits de fonctionnement de l'unité extérieure pendant la nuit pour ne pas gêner les voisins.

• Le mode BRUIT RÉDUIT NOCTURNE est activé lorsque la température est inférieure de 5°C ou plus à la température la plus haute enregistrée dans la journée. Cette fonction n'est donc pas activée lorsque la différence de température est inférieure à 5°C.
• Le mode BRUIT RÉDUIT NOCTURNE réduit légèrement l'efficacité de rafraîchissement de l'unité.

Remarque concernant le système multiple

Verrouillage des modes RAFRAÎCHISSEMENT/CHALEUR

Le verrouillage du mode RAFRAÎCHISSEMENT/CHALEUR nécessite une programmation initiale lors de l'installation. Veuillez contacter votre revendeur agréé pour obtenir de l'air. Le verrouillage du mode RAFRAÎCHISSEMENT/CHALEUR active le mode RAFRAÎCHISSEMENT ou CHALEUR de force sur l'unité. Cette fonction est utile lorsque vous souhaitez utiliser le même mode de fonctionnement pour toutes les unités intérieures raccordées au système multiple.

REMARQUE

- Le verrouillage du mode RAFRAÎCHISSEMENT/CHALEUR ne peut être activé en même temps que le réglage de pièce prioritaire.

Réglage de pièce prioritaire

Le réglage de pièce prioritaire nécessite une programmation initiale lors de l'installation. Veuillez contacter votre revendeur agréé pour obtenir de l'air.

La pièce désignée comme étant la pièce prioritaire est prioritaire dans les cas suivants.

Priorité du mode de fonctionnement

- Le mode de fonctionnement de la pièce prioritaire étant prioritaire, l'utilisateur peut sélectionner un autre mode de fonctionnement pour les autres pièces.

[Exemple]

- La pièce A est la pièce prioritaire dans les exemples.

Le mode RAFRAÎCHISSEMENT est sélectionné dans la pièce A tandis que les modes suivants sont activés dans les pièces B, C et D:

Mode de fonctionnement dans les pièces B, C et D	Statut des pièces B, C et D lorsque l'unité de la pièce A est en mode RAFRAÎCHISSEMENT.
RAFRAÎCHISSEMENT ou DÉSHUMIDIFICATION ou VENTILATEUR	Le mode de fonctionnement sélectionné est maintenu.
CHALEUR	Le mode de veille de l'unité est activé. Le fonctionnement reprend lorsque l'unité de la pièce A cesse de fonctionner.
AUTO	Si le mode RAFRAÎCHISSEMENT de l'unité est sélectionné, le fonctionnement selon ce mode se poursuit. Si le mode CHALEUR de l'unité est sélectionné, le mode de veille est activé.Le fonctionnement reprend lorsque l'unité de la pièce A cesse de fonctionner.

Priorité en mode PUISSANT

[Exemple]

- La pièce A est la pièce prioritaire dans les exemples.

Les unités intérieures des pièces A, B, C et D fonctionnent toutes. Si le mode PUISSANT de l'unité de la pièce A est activé, la capacité de fonctionnement se concentre dans la pièce A. L'efficacité de rafraîchissement (chauffage) des unités des pièces B, C et D peut alors être légèrement réduite.

Entretien et nettoyage

ATTENTION

• Avant de procéder au nettoyage, veillez à arrêter le fonctionnement et à désactiver le disjoncteur.
• Ne touchez pas aux ailettes en aluminium de l'unité intérieure. Vous risquez de vous blesser si vous touchez à ces pièces.

■ Référence rapide

Nettoyage des pièces

Panneau avant

• Essuyez-le à l'aide d'un chiffon doux et humide.
• Seul un produit détergent neutre peut être utilisé.

En cas de saleté

- Aspirez la poussière ou nettoyez le fi ltre.

Une fois toutes les 2 semaines

Page 20

Unité intérieure, unité extérieure et télécommande

- Essuyez-les à l'aide d'un chiffon doux.

En cas de saleté

Filtre désodorisant à l'apatite de titane (sans cadre)

- Aspirez la poussière ou remplacez le fi ltre.

[Nettoyage] [Remplacement]

Une fois tous les 6 mois

Page 21

Une fois tous les 3 ans

Page 21

REMARQUE

N'utilisez pas les matériaux suivants pour le nettoyage:

• de l'eau à plus de 40°C,
• un liquide volatile tel que le benzène, l'essence et le diluant,
  • des agents de polissage et
• des matériaux rugueux tels qu'un balai-brosse.

Entretien et nettoyage

■ Filtre à air

1. Ouvrez le panneau avant.

- Maintenez le panneau avant par les côtés et ouvrez-le.

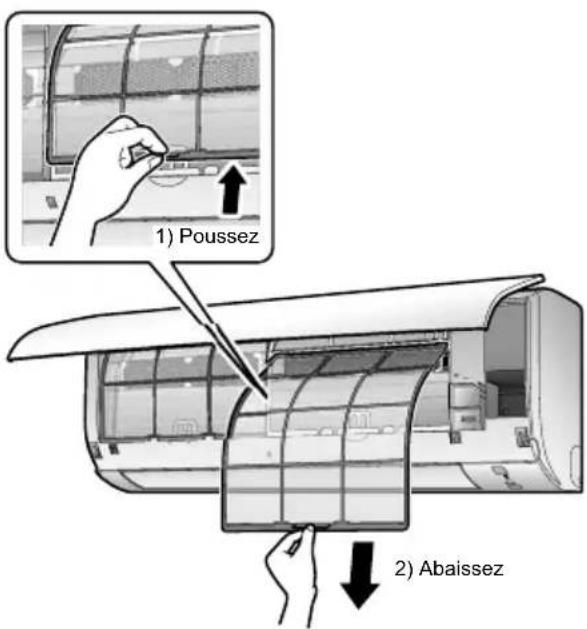

2. Retirez les fi Itres à air.

- Poussez la languette du fi ltre située au centre de chaque fi ltre à air légèrement vers le haut, puis abaissez-la.

1) Poussez 2) Abaissez

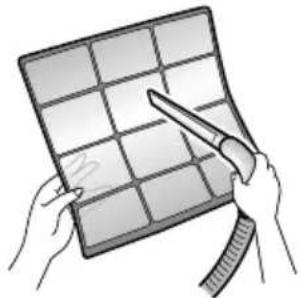

3. Nettoyez les fi Itres à air avec de l'eau ou un aspirateur.

- Nous vous recommandons de nettoyer les fi Itres à air toutes les 2 semaines.

Si la poussière est tenace

- Lavez les fi Itres à air avec un produit détergent neutre dilué dans de l'eau tiède, puis laissez-les sécher à l'ombre.

4. Remettez les filtres en place.

5. Fermez doucement le panneau avant.

- Appuyez des deux côtés et au centre du panneau.

- Veillez à ce que le panneau avant soit fermement fi xé.

Entretien et nettoyage

■ Filtre désodorisant à l'apatite de titane

1. Ouvrez le panneau avant et sortez les fi Itres à air. Page 20

2. Retirez les fi Itres désodorisants à l'apatite de titane.

• Retirez les fi Itres des languettes.

1. Nettoyez ou remplacez les fi Itres désodorisants à l'apatite de titane.

[Nettoyage]

3-1 Aspirez la poussière et laissez-les tremper dans de l'eau ou de l'eau tiède pendant 10 à 15 minutes environ s'ils sont très sales.

3-2 Après le nettoyage, secouez les fi Itres pour évacuer l'eau restante et laissez-les sécher à l'ombre.

- Ne tordez pas et n'essorez pas le filtre pour en évacuer l'eau.

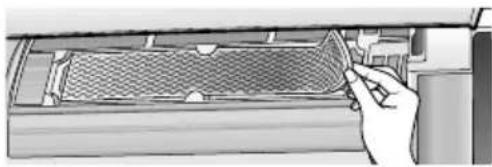

[Remplacement]

Retirez le fi ltre des languettes et installez un nouveau fi ltre.

- Mettez l'ancien fi ltre au rebut en tant que déchet non infl ammable.

1. Insérez les nouveaux fi Itres désodorisants à l'apatite de titane à leur emplacement d'origine.

- Vérifiez que le filtre est correctement inséré dans les languettes avant de le fixer.

1. Remettez les fi Itres en place. ▶Page 20

2. Fermez doucement le panneau avant. ▶ Page 20

REMARQUE

- Fonctionnement avec des fi Itres sales:

• impossible de désodoriser l'air,
• impossible de nettoyer l'air,
• faibles performances de chauffage ou de rafraîchissement et
• émission possible d'odeurs.

- Mettez les anciens fi Itres au rebut en tant que déchets non infl ammables.

- Pour commander un fi ltre désodorisant à l'apatite de titane, contactez le revendeur auprès duquel vous avez acheté le climatiseur.

Élément	Filtre désodorisant à l'apatite de titane 1 jeu
Référence KAF	970A46

Entretien et nettoyage

■ Avant une longue période de non-utilisation

1. Lancez le mode VENTILATEUR UNIQUEMENT pendant plusieurs heures afi n de sécher l'intérieur de l'unité.
2. Appuyez sur FAN ONLY
3. Une fois l'opération terminée, désactivez le disjoncteur du climatiseur de la pièce.
4. Retirez les piles de la télécommande.

■ Entretien périodique recommandé

• Dans certaines conditions de fonctionnement, l'intérieur du climatiseur peut s'encrasser après plusieurs saisons d'utilisation, ce qui entraîne de mauvaises performances. Nous vous recommandons de confier l'entretien périodique à un entrepreneur qualifié en plus du nettoyage régulièrement effectué par l'utilisateur.
• Concernant la maintenance par un entrepreneur qualifié, contactez le revendeur auprès duquel vous avez acheté le climatiseur.

Informations importantes relatives au réfrigérant utilisé

Ce produit contient des gaz à effet de serre fluorés. Ne laissez pas les gaz s'échapper dans l'atmosphère.

ATXP20/25/35K2V1BATXP20/25/35K3V1B
Type de réfrigérant:	R32
Valeur GWP(1):	675

ATX20/25/35K2V1B
Type de réfrigérant:	R410A
Valeur GWP(1):	2087,5

(1) GWP = potentiel de réchauffement global
Des inspections périodiques de fuites de réfrigérant peuvent être exigées en fonction de la législation européenne ou locale. Veuillez contacter votre distributeur local pour plus d'informations.

NOTICE concernant tCO _2 eq

En Europe, les émissions de gaz à effet de serre de la charge de réfrigérant totale dans le système (exprimées en tonnes d'équivalent de CO₂) sont utilisées pour déterminer les intervalles de maintenance. Suivez la législation applicable.

Formule pour calculer les émissions de gaz à effet de serre:

Valeur GWP du réfrigérant × charge de réfrigérant totale [en kg] / 1000

FAQ

Unité intérieure

Le volet n'oscille pas immédiatement.

- Le climatiseur ajuste la position du volet. Le volet devrait se mettre en mouvement sous peu.

Le climatiseur cesse de générer un fl ux d'air lors du fonctionnement.

- Une fois la température définie atteinte, le débit d'air est réduit et le fonctionnement est arrêté pour éviter la génération d'un fl ux d'air froid (lors du chauffage) ou l'augmentation de l'humidité (lors du rafraîchissement). Le fonctionnement reprend automatiquement après augmentation ou réduction de la température intérieure.

Le mode CHAUFFAGE est désactivé de manière soudaine et un son d'écoulement est audible.

- L'unité extérieure est en cours de dégivrage. Le mode CHAUFFAGE démarre une fois l'unité extérieure dégivrée. Cela peut durer 4 à 12 minutes.

Le fonctionnement ne démarre pas rapidement.

■ Si vous avez appuyé sur AUTO ou sur n'importe quel bouton de fonctionnement direct peu de temps après l'arrêt du fonctionnement.

■ Lorsque le mode a été sélectionné de nouveau.

- Cela a pour but de protéger le climatiseur. Vous devez patienter 3 minutes environ.

Vous entendez des sons différents.

■ Un son d'écoulement d'eau

- Ce son est généré par l'écoulement du réfrigérant dans le climatiseur. - Il s'agit du son de pompage de l'eau dans le climatiseur, il est audible lorsque l'eau est pompée du climatiseur en mode RAFRAÎCHISSEMENT ou DÉSHUMIDIFICATION.

Souffl e

- Ce son est généré par l'inversion du flux de réfrigérant dans le climatiseur.

Tic-tac

- Ce son est généré lorsque le coffret et le cadre du climatiseur augmentent ou diminuent légèrement suite à un changement de température.

■ Sifflement

- Ce son est généré lors de l'écoulement du réfrigérant pendant le dégivrage.

■ Cliquetis en fonctionnement ou à l'arrêt

- Ce son est généré lors du fonctionnement des pièces électriques ou des clapets de commande du réfrigérant.

■ Son de battement

- Ce son est audible de l'intérieur du climatiseur lorsque le ventilateur d'échappement est activé alors que les portes de la pièce sont fermées. Ouvrez la fenêtre ou désactivez le ventilateur d'échappement.

Unité extérieure

L'unité extérieure évacue de l'eau ou de la vapeur.

■ En mode CHALEUR

- Le givre présent sur l'unité extérieure se transforme en eau ou en vapeur lorsque le climatiseur est en mode de dégivrage.

■ En mode RAFRAÎCHISSEMENT ou DÉSHUMIDIFICATION

- L'humidité présente dans l'air se transforme en eau sur la surface froide de la tuyauterie de l'unité extérieure et goutte.

Avant d'effectuer une demande de réparation, vérifiez les points suivants.

Si le problème persiste, contactez votre revendeur.

Ce n'est pas un problème.

Ce cas ne représente pas un problème.

Vérifi er

Effectuez un nouveau contrôle avant de demander des réparations.

Le climatiseur ne fonctionne pas.

Cas Description/Points à contrôler
Le témoin de FONCTIONNEMENT est éteint.	?• Le disjoncteur s'est-il déclenché ou un fusible a-t-il sauté?• Y a-t-il une coupure d'électricité?• Y a-t-il des piles dans la télécommande?
Le témoin de FONCTIONNEMENT clignote.	?• Coupez l'alimentation à l'aide du disjoncteur et relancez le fonctionnement à l'aide de la télécommande.Si le témoin de FONCTIONNEMENT clignote toujours, vérifiez le code d'erreur et consultez votre revendeur. ▶Page 27

Le climatiseur a soudainement arrêté de fonctionner.

Cas Description/Points à contrôler
Le témoin de FONCTIONNEMENT est allumé.	Pour protéger le système; il est possible que le climatiseur cesse de fonctionner après une soudaine et importante fluctuation de la tension. Le fonctionnement reprend automatiquement après 3 minutes environ.
Le témoin de FONCTIONNEMENT clignote.	L'entrée ou la sortie d'air des unités intérieure ou extérieure est-elle obstruée? Arrêtez l'unité et, une fois le disjoncteur coupé, retirez l'obstacle à la circulation de l'air. Redémarrez ensuite l'unité à l'aide de la télécommande. Si le témoin de FONCTIONNEMENT clignote toujours, vérifiez le code d'erreur et consultez votre revendeur. ▶ Page 27

Il est impossible d'arrêter le fonctionnement du climatiseur.

Cas Description/Points à contrôler
Le climatiseur continue de fonctionner même une fois le fonctionnement stoppé.	☑■ Immédiatement après l'arrêt du climatiseur• Le ventilateur de l'unité extérieure continue de tourner pendant environ 1 minute pour protéger le système.■ Alors que le climatiseur ne fonctionne pas• Lorsque la température extérieure est élevée, le ventilateur de l'unité extérieure peut commencer à fonctionner pour protéger le système.

La pièce ne se réchauffe pas/ne se rafraîchit pas.

Cas Description/Points à contrôler
L'air ne sort pas.	☑■ En mode CHALEUR• Le climatiseur est en cours de préchauffage. Attendez 1 à 4 minutes.• Pendant le dégivrage, l'unité intérieure n'émet pas d'air chaud.
L'air ne sort pas. / L'air sort.	?■ Le réglage du débit d'air est-il adapté?• Le réglage du débit d'air est-il bas ("fonctionnement silencieux de l'unité intérieure" ou "débit d'air 1")? Augmentez le réglage du débit d'air.■ La température définie est-il adaptée?■ Le réglage du sens du flux d'air est-il adapté?
L'air sort.	?Un meuble est-il placé directement sous ou à proximité de l'unité intérieure?• L'unité fonctionne-t-elle en mode ÉCONO?▶Page 14• Les fi Itres à air sont-ils sales?• L'entrée ou la sortie d'air des unités intérieure ou extérieure est-elle obstruée?• Y-a-t-il une fenêtre ou une porte ouverte?• Un ventilateur d'échappement fonctionne-t-il?

Dépannage

De la vapeur sort.

Cas Description/Points à contrôler
De la vapeur sort de l'unité intérieure.	[4WXS] • Cela survient lorsque l'air de la pièce est transformé en vapeur par le flux d'air froid en mode RAFRAÎCHISSEMENT ou pendant un autre mode.

Télécommande

Cas Description/Points à contrôler
L'unité ne reçoit aucun signal de la télécommande ou sa plage de fonctionnement est limitée.	[7CDD]Les piles sont peut-être déchargées.Remplacez-les par de nouvelles piles alcalines sèches (AAA.LR03).Pour en savoir plus, reportez-vous à la section "Préparation avant utilisation".▶Page 8Il est possible que la communication des signaux soit désactivée si une lampe fluorescente de type à démarreur électronique (lampe à inverseur, par exemple) se trouve dans la pièce. Contactez votre revendeur si tel est le cas.La télécommande risque de ne pas fonctionner correctement si l'émetteur est exposé à la lumière directe du soleil.
L'écran à cristaux liquides ne fonctionne pas, son affi chage est irrégulier ou faible.	Les piles sont peut-être déchargées.Remplacez-les par de nouvelles piles alcalines sèches (AAA.LR03).Pour en savoir plus, reportez-vous à la section "Préparation avant utilisation".▶Page 8
D'autres appareils électriques s'allument.	Si la télécommande active d'autres appareils électriques, déplacez-les ou consultez votre revendeur.

Il y a une odeur dans l'air.

Cas Description/Points à contrôler
Le climatiseur diffuse une odeur.	^ • L'odeur de la pièce absorbée dans l'unité est diffusée avec le flux d'air.Nous vous recommandons de nettoyer l'unité intérieure. Contactez votre revendeur.

Autres

Cas Description/Points à contrôler
Le climatiseur agit soudainement de manière étrange pendant le fonctionnement.	^ • Le dysfonctionnement du climatiseur peut être dû à un orage ou à des ondes radio.Si le climatiseur fonctionne mal, coupez l'alimentation à l'aide du disjoncteur et remettez l'unité en marche à l'aide de la télécommande.

Remarques relatives aux conditionnements de fonctionnement

- Si le fonctionnement continue dans d'autres conditions que celles listées dans ce tableau,

• il est possible qu'un dispositif de sécurité soit actionné pour arrêter le fonctionnement ou
• de la condensation peut se former sur l'unité intérieure et s'en écouler lorsque le mode RAFRAÎCHISSEMENT ou DÉSHUMIDIFICATION est sélectionné.

Mode Conditions	des fonctionnement
RAFRAÎCHISSEMENT/DÉSHUMIDIFICATION	Température extérieure: -10 – 46°CTempérature intérieure: 18 – 32°CHumidité intérieure: 80% maximum
CHALEUR	Température extérieure: -15 – 24°CTempérature intérieure: 10 – 30°C

Dépannage

■ Contactez immédiatement l'atelier d'entretien

AVERTISSEMENT

En cas d'anomalie de fonctionnement (odeur de brûlé, par exemple), cessez le fonctionnement et désactivez le disjoncteur.

• Poursuivre le fonctionnement dans des conditions anormales peut entraîner une panne, des décharges électriques ou un incendie.
• Contactez l'atelier d'entretien où vous avez acheté le climatiseur.

Ne tentez pas de réparer ou de modifi er le climatiseur.

• Des travaux incorrects peuvent entraîner des décharges électriques ou un incendie.
• Contactez l'atelier d'entretien où vous avez acheté le climatiseur.

Si un des symptômes suivants survient, contactez immédiatement l'atelier d'entretien.

• Le cordon d'alimentation est extrêmement chaud ou endommagé.
• Un son anormal est émis lors du fonctionnement.
• Le fonctionnement est fréquemment interrompu par le disjoncteur de sécurité, un fusible ou le disjoncteur de perte de terre.
• Un interrupteur ou une touche fonctionne souvent de manière incorrecte.
  • Il y a une odeur de brûlé.
• De l'eau fuit de l'unité intérieure.

Désactivez le disjoncteur et contactez l'atelier d'entretien.

■ Après une panne d'électricité
- Le fonctionnement reprend automatiquement après 3 minutes environ. Vous devez seulement patienter un peu.
Orage
- En cas de risque d'orage, cessez le fonctionnement et désactivez le disjoncteur pour protéger le système.

■ Consignes pour la mise au rebut

Votre produit et les piles fournies avec la télécommande sont marqués de ce symbole. Il signifie que les appareils électriques et électroniques, ainsi que les piles doivent être éliminés séparément des ordures ménagères non triées. Pour les piles, un symbole chimique peut être également être présent. Il signifie que la pile contient une dose de métaux lourds supérieure à une certaine concentration. Le symbole chimique qui peut apparaître est le suivant:

■Pb: plomb (>0,004%)

N'essayez pas de démonter vous-même le système: le démontage du système ainsi que le traitement du réfrigérant, de l'huile et d'autres composants doivent être effectués par un installateur qualifié, en accord avec les réglementations locales et nationales en vigueur.

Les unités et piles usagées doivent être traitées dans des installations spécialisées de dépannage, réutilisation ou recyclage.

En vous assurant que cet appareil est éliminé correctement, vous contribuez à éviter les conséquences potentiellement néfastes sur l'environnement et la santé.

Veuillez contacter votre installateur ou les autorités locales pour plus d'informations. Le démontage de l'unité, la manipulation du réfrigérant, de l'huile et d'autres pièces doivent être effectués conformément aux réglementations locales et nationales.

Dépannage

80 ON 18 HR OFF 18 HR TIMER CANCEL

■ Diagnostic par la télécommande

- La télécommande peut recevoir les codes d'erreur correspondants via l'unité intérieure.

1. Si vous maintenez le bouton enfoncé pendant environ 5 secondes, " clignote dans la section d'affi chage de la température.

2. Appuyez sur a plusieurs reprises jusqu'à ce qu'un bip sonore continu soit émis.

- Le code change comme indiqué ci-dessous et un long bip sonore est émis.

	CODE	SIGNIFICATION
SYSTÈME	00	NORMAL
	UA	ERREUR D'ASSOCIATION DES UNITÉS INTÉRIEURE ET EXTÉRIEURE
	U0	MANQUE DE RÉFRIGÉRANT
	U2	BAISSE DE TENSION OU SURTENSION DU CIRCUIT PRINCIPAL
	U4	PROBLÈME DE TRANSMISSION (ENTRE L'UNITÉ INTÉRIEURE ET L'UNITÉ EXTÉRIEURE)
UNITÉ INTÉRIEURE	A1	PANNE CCI INTÉRIEURE
	A5	COMMANDE HAUTE PRESSION OU PROTECTION CONTRE LE GEL
	A6	PANNE DU MOTEUR DU VENTILATEUR
	C4	PANNE DU CAPTEUR DE TEMPÉRATURE DE L'ÉCHANGEUR DE CHALEUR
	C9	PANNE DU CAPTEUR DE TEMPÉRATURE DE L'AIR D'ASPIRATION
UNITÉ EXTÉRIEURE	EA	ERREUR DE COMMUTATEUR RAFRAÎCHISSEMENT/CHALEUR
	E1	PANNE DE LA CARTE DU CIRCUIT
	E5	OL DÉMARRÉ
	E6	PANNE DE DÉMARRAGE DU COMPRESSEUR
	E7	PANNE DU MOTEUR DU VENTILATEUR C.C.
	E8	SURINTENSITÉ À L'ENTRÉE
	F3	HAUTE TEMPÉRATURE DE LA COMMANDE DU TUYAU DE DÉCHARGE
	F6	COMMANDE HAUTE PRESSION (RAFRAÎCHISSEMENT)
	H0	PANNE DU CAPTEUR
	H6	INTERRUPTION DU FONCTIONNEMENT EN CAS D'UNE PANNE DU CAPTEUR DE DÉTECTION DE POSITION
	H8	PANNE DU CAPTEUR DE COURANT C.C.
	H9	PANNE DU CAPTEUR DE TEMPÉRATURE DE L'AIR D'ASPIRATION
	J3	PANNE DU CAPTEUR DE TEMPÉRATURE DU TUYAU DE DÉCHARGE
	J6	PANNE DU CAPTEUR DE TEMPÉRATURE DE L'ÉCHANGEUR DE CHALEUR
	L3	PANNE DE CHAUFFAGE DES PIÈCES ÉLECTRIQUES
	L4	HAUTE TEMPÉRATURE AU NIVEAU DU DISSIPATEUR THERMIQUE DU CIRCUIT DE L'INVERSEUR
	L5	SURINTENSITÉ DE SORTIE
	P4	PANNE DU CAPTEUR DE TEMPÉRATURE DU DISSIPATEUR THERMIQUE DU CIRCUIT DE L'INVERSEUR

REMARQUE

- Un bip court indique la non-correspondance des codes.

- Pour annuler le code, maintenez le bouton CANCEL enfoncé pendant environ 5 secondes. Le code s'efface également si vous n'appuyez sur aucun bouton pendant 1 minute.

Dépannage

■ DIODES ÉLECTROLUMINESCENTES SUR LA CCI DE L'UNITÉ EXTÉRIEURE 2AMXM

VERT
MICRO-ORDINATEUR NORMAL
DIODE ÉLECTROLUMINESCENTE A	DIAGNOSTIC
	NORMAL →VÉRIFIEZ L'UNITÉ INTÉRIEURE
	[REMARQUE 1]
	PANNE D'ALIMENTATION ÉLECTRIQUE OU [REMARQUE 2]

VERT NORMALEMENT CLIGNOTANT
	ALLUMÉE
	CLIGNOTANT
	ÉTEINTE

REMARQUE

• Mettez hors tension, puis de nouveau sous tension. Si la diode électroluminescente s'allume de nouveau, la CCI de l'unité extérieure présente une anomalie de fonctionnement.
• Les diagnostics signalés par un astérisque ne s'appliquent pas dans certains cas. Pour plus de détails, reportez-vous au guide d'entretien.

Eigenschappen

AUTO · KOELEN · DROGEN ·

VERWARMEN ·

ALLEEN VENTILATOR 9

Note relative alle batterie
