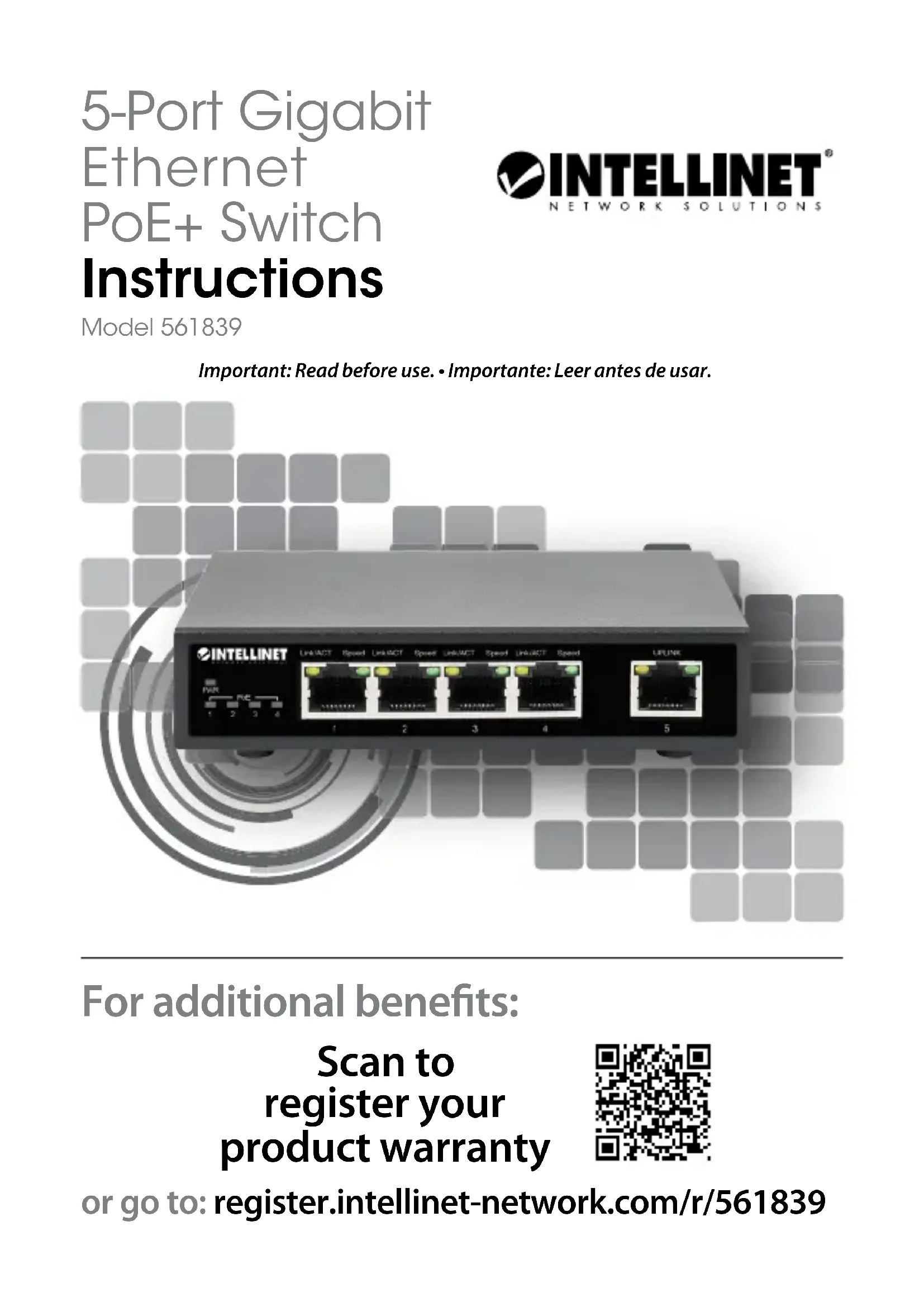

561839 - Commutateur Intellinet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau non géré
Modèle	Intellinet 561839
Nombre de ports	5 ports RJ45 (4 ports PoE+)
Norme PoE	IEEE 802.3at/af
Budget PoE total	65 W (estimation)
Débit des ports	10/100/1000 Mbit/s (Auto-Negociation)
Fonctionnalité Auto MDI/MDI-X	Oui, sur tous les ports
Câbles supportés	Cat5e/6 UTP/STP (max 100 m)
LEDs d'indication	PWR, Link/ACT, Speed, PoE
Alimentation	Adaptateur secteur 48 V DC (fourni)
Consommation électrique	Max 72 W (avec PoE)
Dimensions (L x P x H)	Environ 160 x 75 x 25 mm
Poids	Environ 200 g
Matériau du boîtier	Métal
Ventilation	Passive (sans ventilateur)
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Mise à la terre	Vis de châssis pour câble de terre
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits chimiques
Recyclage	Ne pas jeter aux ordures ménagères ; apporter en déchèterie ou retourner au vendeur
Pièces détachées	Adaptateur secteur disponible auprès du fabricant
Sécurité	Utiliser uniquement dans un environnement intérieur sec ; débrancher avant nettoyage
Garantie	Consulter la notice pour les détails

FOIRE AUX QUESTIONS - 561839 Intellinet

Combien de ports PoE possède le commutateur Intellinet 561839 ?

Le commutateur dispose de 4 ports PoE+ (ports 1 à 4) compatibles avec la norme IEEE 802.3at/af, permettant d'alimenter des appareils tels que des caméras IP ou des points d'accès.

Quelle est la puissance totale disponible pour les périphériques PoE ?

Le budget PoE total est d'environ 65 W, ce qui permet d'alimenter plusieurs appareils selon leur consommation individuelle.

Puis-je utiliser des câbles croisés ou droits pour connecter des appareils ?

Oui, tous les ports supportent la fonction Auto MDI/MDI-X, donc vous pouvez utiliser indifféremment des câbles UTP/STP droits ou croisés.

Comment interpréter les voyants lumineux du commutateur ?

Le voyant PWR vert indique l'alimentation. Link/ACT jaune : allumé fixe = connexion établie ; clignotement = activité réseau. Speed vert : allumé = 1000 Mbit/s ; éteint = 10/100 Mbit/s. PoE vert : allumé = l'appareil connecté est alimenté.

Quel type de câble est recommandé pour des performances optimales ?

Il est recommandé d'utiliser des câbles Cat5e ou Cat6 de qualité, avec une longueur maximale de 100 mètres entre le commutateur et le périphérique.

Le commutateur peut-il être monté au mur ?

La notice ne mentionne pas de support mural. Il est conseillé de le placer sur une surface plane avec un espace de 25 mm autour pour la ventilation.

Comment nettoyer le commutateur ?

Débranchez l'appareil, puis nettoyez-le avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

Que faire en cas de surtension électrique ?

Utilisez la vis de mise à la terre située sur le panneau arrière pour relier le commutateur à une prise de terre, ce qui protège l'équipement contre les surtensions externes.

Où trouver la déclaration de conformité CE ?

La Déclaration de Conformité est disponible sur le site web du fabricant : intellinetnetwork.com.

Comment recycler ce produit en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Conformément à la directive DEEE 2012/19/EU, rapportez-le à un point de collecte municipal ou retournez-le à votre revendeur.

MODE D'EMPLOI 561839 Intellinet

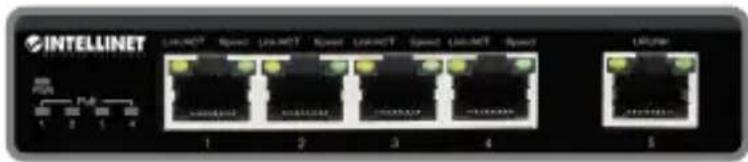

Connexions & Indicateurs

INTELLINET 1 2 3 4 1 2 3 4 1 2 3 4 5

Les DEL

Les voyants d'état simplifient lire les fonctions et lesconnexions. NOTE: Ports 1 – 4 peuvent alimenter des appareils connectés, qui devraient être compatibles avec IEEE 802.3at/af.

Les ports

Tous les ports RJ45 de ce commutateur supportent la fonctionnalité Auto-MDI/MDI-X, donc vous pouvez utiliser des câbles UTP/STP croisés ou non-croisés pour connecter les ports RJ45 aux PCs, routeurs, hubs, d'autres commutateurs etc. Des câbles Cat5e/6

DEL Couleur Statut Indication
PWR Vert		Éteint Éteindre
		Allumé Appareil est alimenté.
Link/ACT	Jaune	Éteinte Connexion n'est pas établie.
		Allumée Connexion est établie.
		Clignote	En train d'émettre ou de recevoir des données
Speed Vert		Allumé	Un appareil est connecté au port à une vitesse de 1000 Mbit/s.
		Éteinte	Un appareil est connecté au port à une vitesse de 10/100 Mbit/s.
PoE Vert		Éteinte	Aucun appareil (PD) n'est connecté au port.
		Allumée L'appareil connecté est alimenté.

UTP/STP garantissent des performances optimales; si un DEL n'indique pas d'activité, vérifiez l'appareil correspondant.

Alimentation

Connectez le cordon d'alimentation et l'adaptateur secteur fourni à l'appareil (sur le panneau arrière) et à une prise de courant. Vérifiez que la LED « PWR » sur le panneau avant est allumée.

Installation

Avant d'utiliser le commutateur, il est recommandé de le placer:

• sur une surface plane qui peut supporter son poids
• sur une surface plane avec un écartement de 25 mm d'autres objets pour la ventilation
• loin des appareils électriques qui peuvent être source d'interférence (des radios etc.)
• pas plus loin que 100 m de l'appareil réseau auquel vous voudriez connecter.

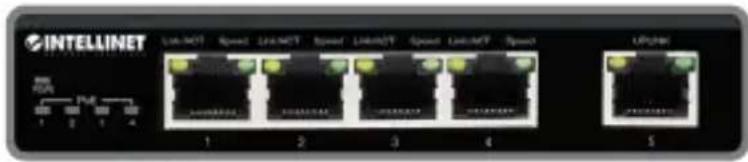

Vis de châssis/Mise à la terre (panneau arrière)

Câblez la borne de mise à la terre à un objet de mise à la terre pour protéger l'équipement contre les surtensions électriques externes.

Pour obtenir des spécifictations, visitez intellinetnetwork.com. Enregistrez votre produit sur register.intellinet-network.com/r/561839 ou scannez le code QR figurant sur la couverture.

INTELLINET LAN:407 Speed: 26.5GHz LAN:407 Speed: 26.5GHz LAN:407 Speed: 26.5GHz LAN:407 LAN:407 LAN:407 LAN:407 LAN:407 LAN:407 LAN:407 LAN:407 LAN:407 LAN:407 LAN:407 LAN:407 LAN:407 LAN:407 LAN:407 LAN:407 LAN:407 LAN:1 LAN:2 LAN:3 LAN:4 LAN:5

Diody

FRANÇAIS: Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/EU sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS : Cet appareil satisfait aux exigences de CE 2014/30/EU et / ou 2014/35/EU. La Déclaration de Conformité est disponible à:
