561822 - Commutateur Intellinet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau PoE non géré
Marque	Intellinet
Modèle	561822
Dimensions (approx.)	200 x 120 x 30 mm
Poids (approx.)	0,5 kg
Alimentation	Adaptateur secteur externe 48 V DC
Nombre de ports	4 ports RJ45 10/100/1000 PoE + 1 port SFP 1000
Norme PoE	IEEE 802.3at/af (PoE+)
Auto-MDI/MDI-X	Oui sur tous les ports RJ45
Indicateurs LED	PWR (vert), Link/ACT/SFP1 (jaune), PoE (vert) par port
Mise à la terre	Vis de châssis sur le panneau arrière
Installation	Surface plane, pieds en caoutchouc fournis, espacement de 25 mm pour ventilation
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas exposer à l'humidité ou à des températures extrêmes. Respecter les avertissements de la notice.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le service après-vente en cas de problème.
Certifications	CE, DEEE (symboles sur l'appareil)
Informations générales	Conforme aux directives 2014/30/EU et 2014/35/EU. Déclaration disponible sur intellinetnetwork.com.

FOIRE AUX QUESTIONS - 561822 Intellinet

Comment installer le commutateur Intellinet 561822 ?

Placez le commutateur sur une surface plane stable, en laissant au moins 25 mm d'espace autour pour la ventilation. Fixez les pieds en caoutchouc fournis sous les coins. Connectez l'adaptateur secteur à l'arrière et allumez. Branchez vos appareils réseau sur les ports RJ45 ou SFP. La LED PWR doit s'allumer.

Quels appareils puis-je connecter aux ports PoE ?

Les ports 1 à 4 fournissent une alimentation PoE selon les normes IEEE 802.3at/af. Vous pouvez y connecter des caméras IP, téléphones VoIP, points d'accès Wi-Fi, etc., compatibles PoE. Vérifiez que votre appareil supporte le PoE (Power over Ethernet).

Comment savoir si un appareil PoE est alimenté ?

La LED PoE (verte) correspondant au port s'allume lorsque l'appareil connecté est correctement alimenté. Si elle reste éteinte, vérifiez le câble et la compatibilité de l'appareil avec la norme PoE du commutateur.

Que faire si la LED PWR ne s'allume pas ?

Assurez-vous que l'adaptateur secteur est correctement branché au commutateur et à une prise de courant fonctionnelle. Vérifiez que le câble d'alimentation n'est pas endommagé. Si le problème persiste, contactez le support technique.

Puis-je utiliser des câbles croisés ou non-croisés ?

Oui, grâce à la fonction Auto-MDI/MDI-X, tous les ports RJ45 détectent automatiquement le type de câble (droit ou croisé). Vous pouvez donc utiliser indifféremment des câbles UTP/STP Cat5e ou Cat6.

Comment mettre à la terre le commutateur ?

À l'arrière du commutateur se trouve une vis de mise à la terre. Utilisez un câble de terre pour relier cette borne à un point de terre approprié (par exemple, une barrette de terre). Cela protège l'équipement contre les surtensions électriques externes.

Quelle est la distance maximale de câblage ?

Pour les connexions RJ45, la distance maximale est de 100 mètres entre le commutateur et l'appareil réseau. Pour la liaison SFP, la distance dépend du module SFP utilisé (fibre ou cuivre).

Le commutateur chauffe-t-il ?

Le commutateur utilise une ventilation passive (sans ventilateur). Il peut devenir tiède au toucher en fonctionnement normal, surtout si plusieurs ports PoE alimentent des appareils. Assurez-vous qu'il est placé dans un endroit aéré et à l'abri de sources de chaleur.

Comment nettoyer le commutateur ?

Débranchez d'abord l'alimentation. Utilisez un chiffon sec et doux pour essuyer la surface. N'utilisez jamais de produits chimiques, solvants ou nettoyants abrasifs, car ils pourraient endommager le boîtier.

Où trouver la déclaration de conformité ?

La déclaration de conformité CE pour le modèle 561822 est disponible sur le site intellinetnetwork.com. Vous pouvez également scanner le code QR figurant sur l'emballage ou enregistrer votre produit sur register.intellinet-network.com/r/561822.

MODE D'EMPLOI 561822 Intellinet

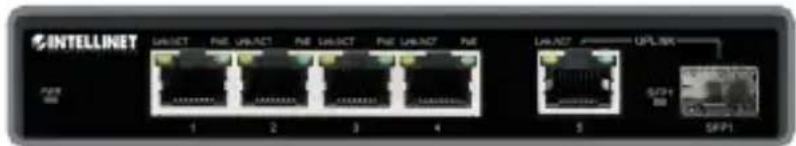

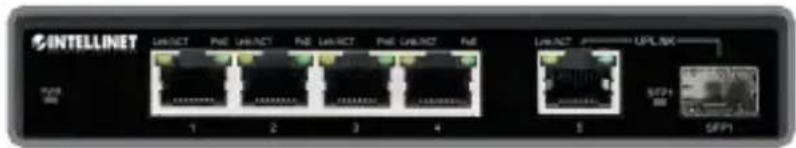

Connexions & Indicateurs

INTELLINET I/O 1 2 3 4 I/O UPLER SFP1

Les DEL

Les voyants d'état simplifient lire les fonctions et lesconnexions. NOTE: Ports 1 – 4 peuvent alimenter des appareils connectés, qui devraient être compatibles avec IEEE 802.3at/af.

Les ports

Tous les ports RJ45 de ce commutateur supportent la fonctionnalité Auto-MDI/MDI-X, donc vous pouvez utiliser des câbles UTP/STP croisés ou non-croisés pour connecter les ports RJ45 aux PCs, routeurs, hubs, d'autres commutateurs etc. Des câbles Cat5e/6 UTP/STP garantissent des performances optimales; si un DEL n'indique pas d'activité, vérifiez l'appareil correspondant.

DEL Couleur Statut Indication
PWR Vert		Éteint Éteindre
		Allumé Appareil est alimenté.
Link/ACT/SFP1	Jaune	Éteinte Connexion n'est pas établie.
		Allumée Connexion est établie.
		Clignote	En train d'émettre ou de recevoir des données
PoE Vert		Éteinte	Aucun appareil (PD) n'est connecté au port.
		Allumée L'appareil connecté est alimenté.

Alimentation

Connectez le cordon d'alimentation et l'adaptateur secteur fourni à l'appareil (sur le panneau arrière) et à une prise de courant. Vérifiez que la LED « PWR » sur le panneau avant est allumée.

Installation

Avant d'utiliser le commutateur, il est recommandé de le placer:

• sur une surface plane qui peut supporter son poids
• sur une surface plane avec un écartement de 25 mm d'autres objets pour la ventilation
• loin des appareils électriques qui peuvent être source d'interférence (des radios etc.)
• pas plus loin que 100 m de l'appareil réseau auquel vous voudriez connecter.

Fixer les pieds en caoutchouc sous chacun des coins du commutateur pour en améliorer la stabilité.

Vis de châssis/Mise à la terre (panneau arrière)

Câblez la borne de mise à la terre à un objet de mise à la terre pour protéger l'équipement contre les surtensions électriques externes.

Pour obtenir des spécifications, visitez intellinetnetwork.com. Enregistrez votre produit sur register.intellinet-network.com/r/561822 ou scannez le code QR figurant sur la couverture.

INTELLINET LHUST PNE LHUST PNE LHUST PNE LHUST PNE 1 2 3 4 LHUST UPLSK SFP+ SFP1

Diody

FRANÇAIS: Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/EU sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS : Cet appareil satisfait aux exigences de CE 2014/30/EU et / ou 2014/35/EU. La Déclaration de Conformité est disponible à:
