| Type de produit | Module phono MM/MC |
| Marque | Atoll |
| Modèle | PH200 |
| Catégorie | Système hi-fi |
| Dimensions (L × P × H) | 440 × 295 × 63 mm |
| Poids | 5 kg |
| Alimentation | 2 × 7 VA |
| Consommation en veille | 0 W |
| Consommation en fonctionnement | 1 W |
| Type de cellules supportées | MM, MC haut niveau (MCH), MC bas niveau (MCL) |
| Impédance d'entrée | 47 kΩ |
| Capacité d'entrée réglable | Aucune, 100 pF, 220 pF, 320 pF |
| Gain MM | 40 dB |
| Gain MC haut niveau | 47 dB |
| Gain MC bas niveau | 60 dB |
| Rapport signal/bruit à 1 kHz | 80 dB |
| Diaphonie à 1 kHz | < -86 dB |
| Distorsion harmonique totale (THD) | 0,05 % |
| Capacité totale de filtrage | 54 400 μF |
| Entrée Trigger | Oui (jack 3,5 mm) |
| Pièces fournies | Module PH200, câble modulation, cordon secteur, mode d'emploi avec bon de garantie |
| Garantie | 2 ans à partir de la date d'achat |
| Entretien | Nettoyage avec chiffon doux et sec. Ne pas utiliser de produits abrasifs. |
| Précautions d'emploi | Débrancher avant entretien. Installer dans un endroit sec et ventilé, éloigné des sources de chaleur. |
| Pays de fabrication | France |
FOIRE AUX QUESTIONS - PH200 Atoll
Questions des utilisateurs sur PH200 Atoll
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Système hifi au format PDF gratuitement ! Retrouvez votre notice PH200 - Atoll et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PH200 de la marque Atoll.
MODE D'EMPLOI PH200 Atoll
MODE D'EMPLOI \~ MODULE PHONO
PH200

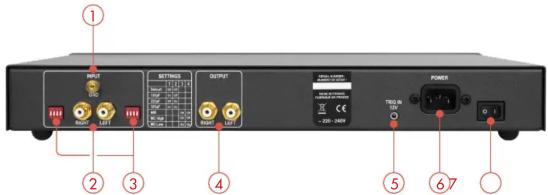

CONNECTIQUE CONFIGURATIONS
2) Entrée du signal de la platine.
3) Blocs de paramétrages.
4) Sortie du signal du module.
5) Entrée Trigger 12 V(1).
6) Branchement de l'alimentation.
7) Interrupteur Marche/Arrêt
(Attention : le témoin de mise sous
tension mets un temps assez long à
s'eteindre).
(1) Entrée Trigger : cette entrée permet le contrôle
d'allumage/éteinte de votre PH200 simultanément à tout
appareil équipé d'une sortie Trigger compatible. Afin que
système soit opérant, le bouton Marche/Arrêt de votre
PH200 doit impérativement rester en position Efeinte (0).
Si l'interrupteur est en position Marche (I), celui-ci
fonctionnera mais pas la fonction Trigger.
La liaison Trigger doit être réalisée avec un câble jack stéréo ∅ 3,5 mm
Mâle/Mâle.
DETAIL DES FONCTIONS
Le module phono PH200 vous permet différentes configurations paramétrables. Elles peuvent être effectuées directement à l'arrière du module par l'intermédiaire des 2 blocs d'interrupteurs 4 points, l'un pour la voie gauche et l'autre pour la voie droite (vous pouvez également vous reporter aux schémas sérigraphiés sur la face arrière). Assurez vous que les 2 blocs d'interrupteurs soient bien sur la même position.
1) Réglage MM - MC : Selon la cellule de votre platine phono, vous pouvez sélectionner l'entrée MM ou MC.
Attention : Ce réglage doit imperativement s'effectuer lorsque le PH200 et l'amplificateur sont éteints.
• Pour une cellule MM, placez 3 et 4 sur OFF.
- Pour une cellule MC haut niveau (MCH), placez 3 sur ON, et 4 sur OFF.
- Pour une cellule MC bas niveau (MCL), placez 3 et 4 sur ON.
| 3 | 4 | |
| MM OFF | OFF | |
| MC High ON | OFF | |
| MC Low ON | ON |
2) Choix du condensateur d'entrée : Ce paramétrage concerne à la fois les cellules MM et MC. Il permet d'adapter la musicalité de votre PH200 à votre système.
Attention : Ce réglage doit imperativement s'effectuer lorsque le PH200 et l'amplificateur sont éteints.
- Pour aucun condensanteur en entrée placez sur OFF (recommandée par défaut).
- Pour sélectionner un condensateur de 100 pF placez 1 sur ON, et 2 sur OFF.
- Pour sélectionner un condensateur de 220 pF placez 1 sur OFF, et 2 sur ON.
• Pour sélectionner un condensateur de 320 pF
| 1 | 2 | |
| Par défaut OFF OFF | ||
| 100 pF ON OFF | ||
| 220 pF OFF ON | ||
| 320 pF ON ON |
MODE D'EMPLOI \~ MODULE PHONO
MARQUAGE C.E.
Le marquage C.E. couvre la conformité à la directive basse tension 73/23/CEE, à la directive CEM 89/336/CEE et leurs transpositions nationales.
GARANTIE
La garantie s'applique pendant deux ans à partir de la date d'achat. Il vous est donc recommandé de faire remplir par votre revendeur le bon de garantie ci-joint et de le conserver. Le bénéfice de la garantie n'est attribué qu'aux appareils ayant été utilisés et entretenus conformément aux instructions contenues dans ce document.
ENTRETIEN
Avant toute opération d'entretien, débranchez votre appareil au niveau de la prise secteur (6). Un chiffon doux et sec est suffisant pour le nettoyage du boîtier. N'utilisez aucun produit contenant de l'acétone, du white-spirit, de l'ammoniaque ou des agents abrasifs. N'essayez jamais de nettoyer l'intérieur de l'appareil.
DONNÉES TECHNIQUES
| Alimentation : | 2×7 VA |
| Total capacitif : | 54 400 μF |
| Consommation interrupteur éteint : | 0 W |
| Consommation en fonctionnement : | 1 W |
| Type de cellules : | MM / MC |
| Impédance d'entrée : | 47 kΩ |
| Capacité d'entrée : | Rien / 100 pF / 220 pF / 320 pF ^(1) |
| Gain MM : | 40 dB ^(1) |
| Gain MC haut niveau : | 47 dB ^(1) |
| Gain MC bas niveau : | 60 dB ^(1) |
| Rapport signal/bruit à 1 kHz : | 80 dB |
| Diaphonie à 1 kHz : | <-86 dB |
| THD : | 0,05 % |
| Dimensions : | 440×295×63 mm |
| Poids : | 5 Kg |
PH200
PRECAUTIONS D'EMPLOI
- N'effectuez aucun branchement lorsque votre appareil se trouve sous tension.
- Installez votre appareil dans un endroit sec, correctement ventilé et éloigné de toute source de chaleur.
- Nous vous conseillons de choisir des cordons de raccordement de bonne qualité. N'hésitez pas à prendre conseil auprès de votre revendeur.
PHASE SECTEUR
- Pour que vous puissiez bénéficier d'une musicalité optimale, notre service technique a effectué la mise en phase de votre appareil. Afin de profiter pleinement des avantages de ce réglage, il est impératif de respecter les deux conditions ci-dessous :
- Votre appareil doit être raccordé au secteur à une prise câblée aux normes européennes (terre en haut - phase à droite).
- Le branchement doit être effectué avec le cordon secteur livré avec l'appareil.
CONSEILS D'UTILISATION
- Votre appareil vous offrira une qualité d'écoute optimale environ une demi-heure après sa mise sous tension, le temps que les étages atteignent leur température de fonctionnement idéale.
- La nuit ou lorsque vous quittez votre domicile il est préférable d'utiliser l'interrupteur général pour éteindre l'appareil.
- Nous vous conseillons de choisir des cordons de raccordement (aux autres appareils) de bonne qualité. N'hésitez pas à prendre conseil auprès de votre revendeur spécialisé.
MODE D'EMPLOI \~ MODULE PHONO
PH200
Vous venez d'acquérir un module PHONO MM / MC aux performances audiophiles exceptionnelles. Nous vous remercions de la confiance que vous avez portée à nos produits. Nous vous conseillons de lire attentivement cette notice afin de pouvoir en tirer le meilleur parti.
VOUS TROUVEREZ CI-JOINT LES PIÈCES ET DOCUMENTS SUIVANTS
– Un module PHONO PH200.
– Un câble de modulation.
– Un cordon secteur.
– Ce mode d'emploi accompagné d'un bon de garantie.
ATOLL ELECTRONIQUE®
est une marque française qui conçoit, fabrique et commercialise l'ensemble de ses produits.
MODE D'EMPLOI \~ MODULE PHONO
BON DE GARANTIE \~ PH200
À faire dater et tamponner et à joindre impérativement avec votre facture d'achat lors du retour du matériel à votre revendeur.
Cet appareil a été réalisé avec le souci de vous donner entière satisfaction. La garantie offerte par ATOLL ELECTRONIQUE est de deux ans à partir de la date d'achat du matériel, la date et le cachet du vendeur faisant foi. Il vous est conseillé de préserver votre facture d'achat avec ce bon correctement rempli.
La garantie, ainsi que les modalités de service après-vente doivent vous être précisées lors de l'achat par votre revendeur qui, de plus, vous conseillera en cas de panne ou de défaillance.
Cette garantie porte sur la main-d'oeuvre et sur le remplacement des pièces reconnues défectueuses et ne résultant pas de leur usure normale. Les frais de transport retour (y compris les frais d'assurances) ne sont pas couverts par cette garantie. Les appareils présentant des traces de démontage, de chute, d'immersion ou d'alimentation anormale ou toute cause de dégradation étrangère à l'appareil ainsi que des dégradations résultant d'une utilisation contraire aux indications comprises dans le mode d'emploi, perdent automatiquement le bénéfice de la garantie.
Cachet du vendeur
Date d'achat :
MODE D'EMPLOI
PH200
MODULE PHONO MM / MC
