RGA 140 - Coupe-herbe STIHL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Coupe-herbe STIHL RGA 140, moteur électrique, batterie lithium-ion, largeur de coupe de 30 cm.
Puissance	Puissance de 1 kW, tension de 36 V.
Poids	Poids léger, environ 2,5 kg sans batterie.
Utilisation	Idéal pour l'entretien des jardins, coupe d'herbes hautes et d'herbes folles.
Autonomie	Autonomie variable selon la capacité de la batterie utilisée.
Maintenance	Vérifier régulièrement l'état de la lame et la batterie, nettoyage après chaque utilisation.
Sécurité	Utiliser des lunettes de protection et des gants, respecter les consignes de sécurité du fabricant.
Informations générales	Compatible avec les batteries STIHL AP, silencieux et sans émissions, idéal pour un usage domestique.

FOIRE AUX QUESTIONS - RGA 140 STIHL

Comment démarrer le coupe-herbe STIHL RGA 140?

Pour démarrer le STIHL RGA 140, assurez-vous que la batterie est chargée. Insérez la batterie dans le compartiment, puis appuyez sur le bouton de démarrage tout en maintenant la gâchette enfoncée.

Que faire si le coupe-herbe ne démarre pas?

Vérifiez que la batterie est correctement insérée et suffisamment chargée. Assurez-vous également que la gâchette de sécurité est engagée. Si le problème persiste, consultez le manuel d'utilisation.

Comment remplacer la tête de coupe?

Pour remplacer la tête de coupe, dévissez la tête actuelle dans le sens antihoraire, puis fixez la nouvelle tête en la vissant dans le sens horaire jusqu'à ce qu'elle soit bien en place.

Quelle est la durée de vie de la batterie du STIHL RGA 140?

La durée de vie de la batterie dépend de l'utilisation, mais en moyenne, elle peut fonctionner entre 30 et 60 minutes selon la densité de la végétation.

Comment entretenir le coupe-herbe STIHL RGA 140?

Pour entretenir votre coupe-herbe, nettoyez régulièrement la tête de coupe et vérifiez l'état de la batterie. Stockez l'appareil dans un endroit sec et frais lorsqu'il n'est pas utilisé.

Puis-je utiliser le STIHL RGA 140 pour des végétaux très denses?

Le STIHL RGA 140 est conçu pour des travaux légers à modérés. Pour des végétaux très denses, il est recommandé d'utiliser un modèle plus puissant.

Comment savoir quand il est temps de remplacer le fil de coupe?

Remplacez le fil de coupe lorsque vous remarquez une diminution de l'efficacité de coupe ou lorsque le fil est usé à une longueur très courte.

Le STIHL RGA 140 est-il résistant à l'eau?

Le STIHL RGA 140 est conçu pour être utilisé par temps sec. Évitez de l'exposer à la pluie ou à l'eau pour prolonger sa durée de vie.

Où puis-je trouver des pièces de rechange pour le STIHL RGA 140?

Les pièces de rechange peuvent être achetées chez les revendeurs STIHL agréés ou sur le site officiel de STIHL.

MODE D'EMPLOI RGA 140 STIHL

25.3 STIHL Importeure

BOSNIEN-HERZEGOWINA

UNIKOMERC d. o. o.

Bišće polje bb

88000 Mostar

Telefon: [phone]

Fax: [phone]

KROATIEN

UNIKOMERC - UVOZ d.o.o.

Sjedište:

Amruševa 10, 10000 Zagreb

Prodaja:

Ulica Kneza Ljudevita Posavskog 56, 10410

Velika Gorica

Telefon: [phone]

Fax: [phone]

TÜRKEI

SADAL TARIM MAKİNELERI DIŞ TİCARET A.Ş.

2 Informations concernant la présente Notice d'emploi....22
3 Vue d'ensemble.... 22
4 Prescriptions de sécurité....24
5 Préparatifs avant l'utilisation de l'outil de désherbage.... 30
6 Recharge de la batterie et DEL....30
7 Activation et désactivation de l'interface radio Bluetooth®.... 31
8 Assemblage de l'outil de désherbage..... 31
9 Ajustage de l'outil de désherbage selon l'utilisateur.... 31
10 Introduction et extraction de la batterie.....32
11 Mise en marche et arrêt de l'outil de désherbage.... 32
12 Contrôle de l'outil de désherbage et de la batterie.... 33
13 Travail avec l'outil de désherbage......34
14 Après le travail.... 35
15 Transport....35
16 Rangement.... 35
17 Nettoyage....36
18 Maintenance.... 36
19 Réparation.... 38
20 Dépannage.... 38
21 Caractéristiques techniques....39
22 Pièces de rechange et accessoires...... 41
23 Mise au rebut.... 41
24 Déclaration de conformité UE.... 41
25 Adresses.... 41

1 Préface

Chère cliente, cher client,

Nous vous remercions d'avoir choisi un produit STIHL. Dans le développement et la fabrication de nos produits, nous mettons tout en œuvre pour garantir une excellente qualité répondant aux besoins de nos clients. Nos produits se distinguent par une grande fiabilité, même en cas de sollicitations extrêmes.

STIHL garantit également la plus haute qualité au niveau du service après-vente. Nos reven- deurs spécialisés fournissent des conseils compétents, aident nos clients à se familiariser avec nos produits et assurent une assistance technique complète.

STIHL se déclare résolument en faveur d'un développement durable et d'une gestion responsable de la nature. La présente Notice d'emploi vous aidera à utiliser votre produit STIHL en toute sécurité et dans le respect de l'environnement, pendant toute sa longue durée de vie.

français 2 Informations concernant la présente Notice d'emploi

Nous vous remercions de votre confiance et vous souhaitons beaucoup de plaisir avec votre produit STIHL.

Dr. Nikolas Stihl

IMPORTANT ! LIRE CETTE NOTICE AVANT D'UTILISER CE PRODUIT ET LA CONSERVER PRÉCIEUSEMENT.

2 Informations concernant la présente Notice d'emploi

Les consignes de sécurité locales sont à respecter.

▶ Outre la présente Notice d'emploi, lire, comprendre et conserver les documents suivants :
- Notice d'emploi Batterie STIHL AR
- Notice d'emploi « Pochette AP à porter à la ceinture, avec cordon d'alimentation électrique »
- Consignes de sécurité Batterie STIHL AP
- Notice d'emploi des chargeurs STIHL AL 101, 301, 301-4, 500
- Information de sécurité concernant les batteries STIHL et les produits STIHL à batterie intégrée : www.stihl.com/safety-data-sheets

Pour de plus amples informations sur STIHL connected et les produits compatibles, et pour trouver une réponse aux questions fréquentes (FAQ), voir le site Internet www.connect.stihl.com ou consulter un revendeur spécialisé STIHL.

Le nom et les symboles Bluetooth® sont des marques déposées et la propriété de la société Bluetooth SIG, Inc. Toute utilisation de ce nom/symbole par STIHL a lieu sous licence.

Les batteries portant le symbole Ⓐ sont munies d'une interface radio Bluetooth®. Les interdictions d'utilisation locales (par ex. dans un avion ou un hôpital) doivent être respectées.

2.2 Marquage des avertissements dans le texte

AVERTISSEMENT

■ Attire l'attention sur des dangers qui peuvent causer des blessures graves, voire mortelles.
- Les mesures indiquées peuvent éviter des blessures graves, voire mortelles.

AVIS

■ Attire l'attention sur des dangers pouvant causer des dégâts matériels.
- Les mesures indiquées peuvent éviter des dégâts matériels.

2.3 Symboles employés dans le texte

Ce symbole renvoie à un chapitre de la présente Notice d'emploi.

3 Vue d'ensemble

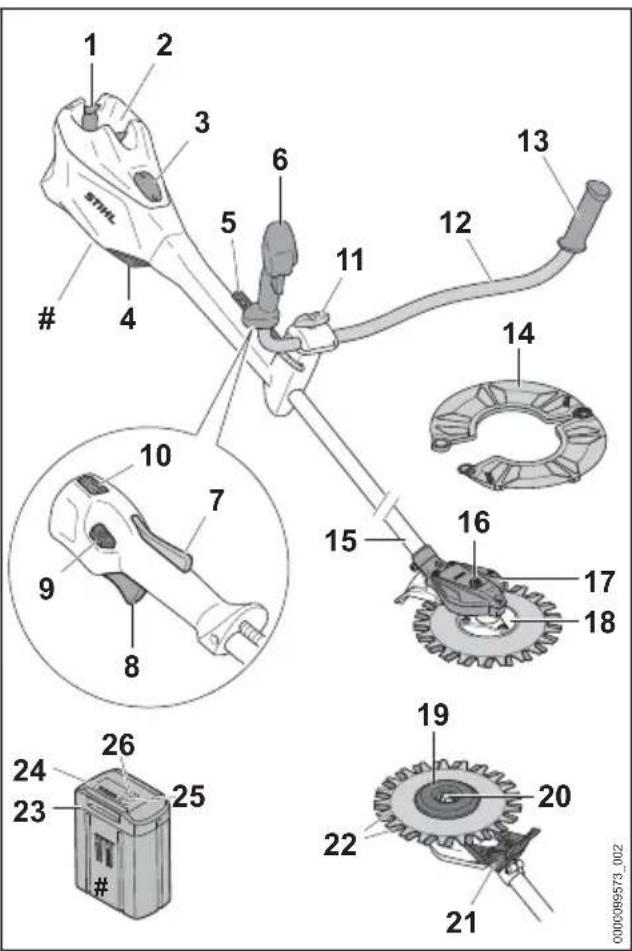

3.1 Outil de désherbage et batterie

1 2 3 6 5 11 13 12

4

14 10 7 9 8 15 16 17 18 24 26 23 25 19 20 22 21 #

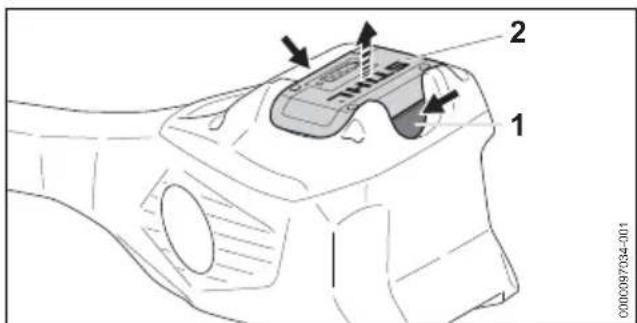

1 Levier de verrouillage

Le levier de verrouillage immobilise la batterie dans le logement pour batterie.

3 Vue d'ensemble français

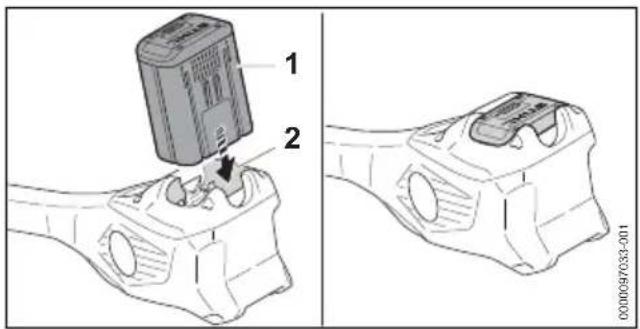

2 Logement pour batterie Logement dans lequel on introduit la batterie.

3 Pièce de recouvrement ^2 La pièce de recouvrement recouvre l'emplacement prévu pour un Smart Connector 2 A.

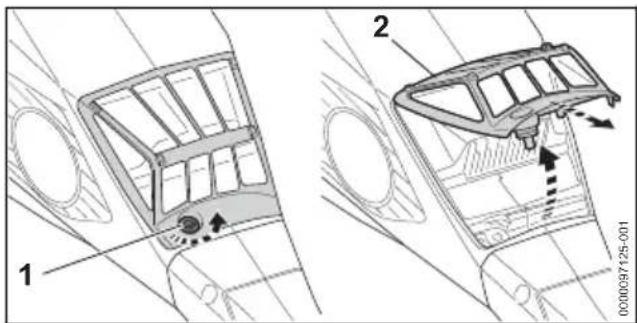

4 Filtre à air Le filtre à air filtre l'air aspiré par le moteur.

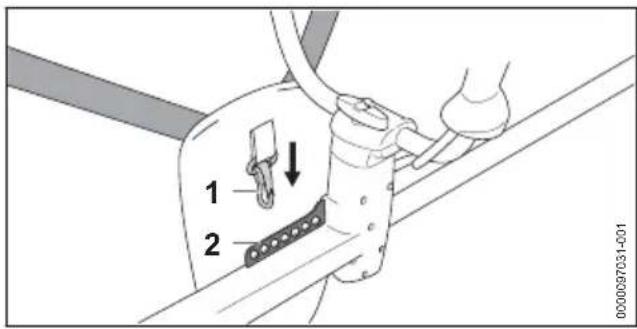

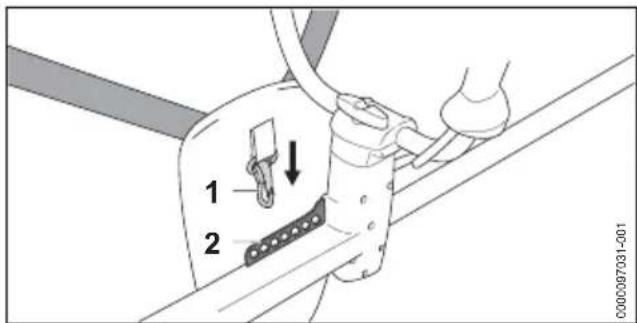

5 Réglette de suspension à trous La réglette de suspension à trous est prévue pour l'accrochage du système de portage.

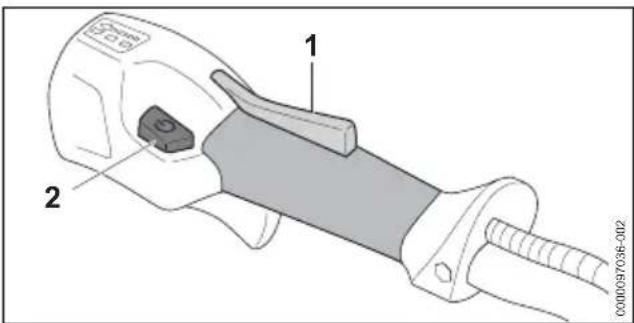

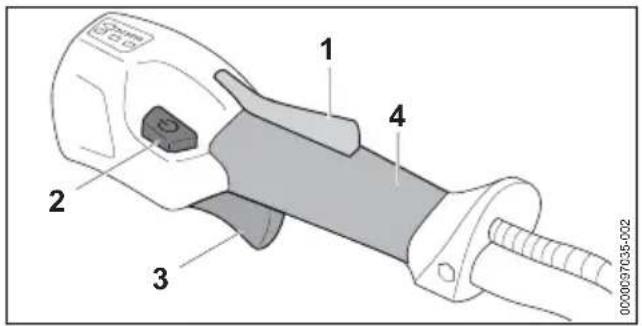

6 Poignée de commande La poignée de commande sert à commander, tenir et mener l'outil de désherbage.

7 Blocage de gâchette de commande Le blocage de gâchette de commande déverrouille la gâchette de commande.

8 Gâchette de commande La gâchette de commande met l'outil de dés- herbage en marche et l'arrête.

9 Bouton de déverrouillage Le bouton de déverrouillage permet la mise en marche de l'outil de désherbage et le réglage du niveau de puissance.

10 DEL Les DEL indiquent le niveau de puissance actuellement réglé.

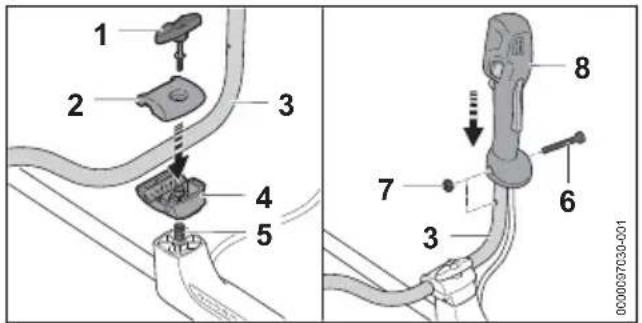

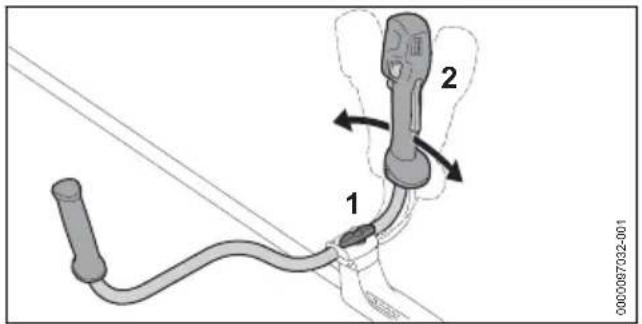

11 Vis à garrot La vis à garrot serre le tube du guidon sur le support de guidon.

12 Guidon Le guidon relie la poignée de commande et l'autre poignée avec le tube.

13 Poignée La poignée sert à commander, tenir et mener l'outil de désherbage.

14 Protecteur de transport Le protecteur de transport protège contre le risque de contact avec les couteaux.

15 Tube Le tube relie les différents composants.

16 Bouchon fileté Le bouchon fileté obture l'orifice d'introduction de la graisse à réducteur STIHL.

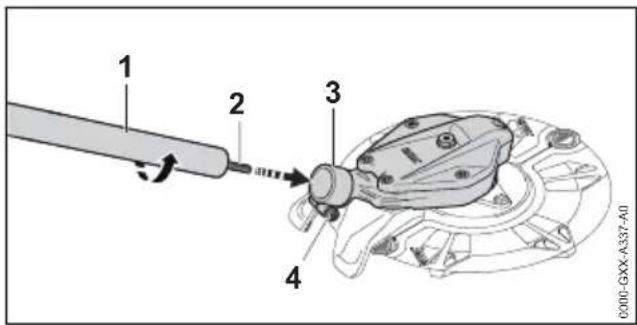

17 Carter de réducteur Le carter de réducteur recouvre le réducteur.

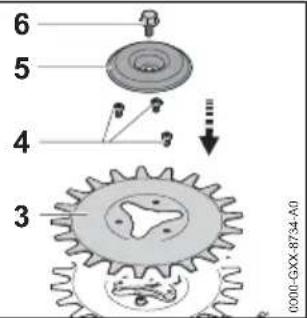

18 Support de couteaux Le support sert à la fixation des couteaux.

19 Bol glisseur Le bol glisseur recouvre le support de cou- teaux.

20 Vis La vis fixe le bol glisseur sur l'outil CombiSys- tème.

21 Patte d'appui La patte d'appui permet de poser l'outil CombiSystème sur le sol.

22 Couteaux Les couteaux coupent l'herbe et la mauvaise herbe.

23 Batterie La batterie fournit à l'outil de désherbage l'énergie nécessaire au fonctionnement.

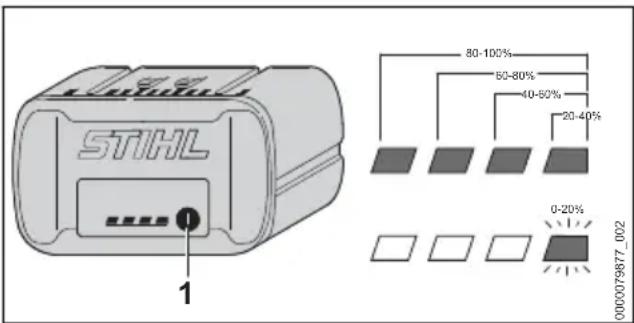

24 DEL Les diodes électroluminescentes (DEL) indiquent le niveau de charge de la batterie et signalent des dérangements.

25 Touche La touche active les DEL qui se trouvent sur la batterie. La touche active et désactive l'interface radio Bluetooth® (si elle est montée).

26 DEL « BLUETOOTH »® (seulement sur les batteries portant le symbole C) La DEL indique si l'interface radio Bluetooth® est activée ou désactivée.

# Plaque signalétique avec numéro de machine

3.2 Symboles

Les symboles qui peuvent être appliqués sur l'outil de désherbage et la batterie ont les significations suivantes :

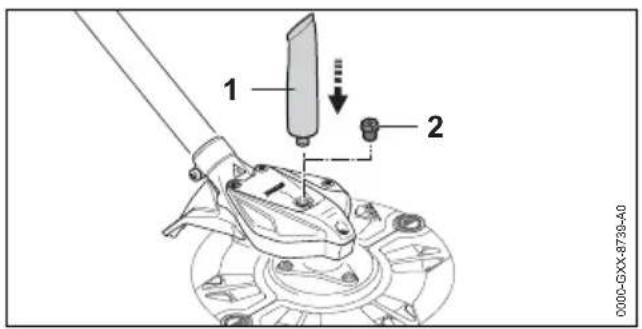

Ce symbole repère l'orifice d'introduction de la graisse à réducteur STIHL.

1 DEL est allumée de couleur rouge. La batterie est trop chaude ou trop froide.

4 DEL clignotent de couleur rouge. Il y a un dérangement dans la batterie.

Enfoncer le bouton de déverrouillage pour mettre l'outil de désherbage en marche et régler les niveaux de puissance.

français 4 Prescriptions de sécurité

Ce symbole repère le bouton de déver-rouillage.

LWA

Niveau de puissance acoustique garanti conformément à la directive 2000/14/CE en dB(A) pour pouvoir comparer les émissions sonores des produits.

La batterie a une interface radio Bluetooth® et elle peut être connectée avec l'application STIHL connected.

Le chiffre situé à côté du symbole indique la capacité énergétique de la batterie suivant la spécification du fabricant des cellules. À l'utilisation pratique, la capacité énergétique réellement disponible est inférieure.

Ne pas jeter le produit avec les ordures ménagères.

4 Prescriptions de sécurité

4.1 Symboles d'avertissement

Les symboles d'avertissement appliqués sur l'outil de désherbage ou la batterie ont les significations suivantes :

Respecter les consignes de sécurité et les mesures à prendre.

Il est nécessaire de lire, de bien comprendre et de conserver précieusement la Notice d'emploi.

Porter des lunettes de protection.

Porter des chaussures de protection.

Porter des gants de travail.

Ne pas toucher aux couteaux en mouvement.

Respecter la distance de sécurité.

Retirer la batterie pour les pauses de travail, le transport, le rangement, la maintenance ou la réparation de la machine.

Ne pas toucher aux pièces très chaudes.

Préserver la batterie de la chaleur et du feu.

Ne pas plonger la batterie dans un liquide.

4.2 Utilisation conforme à la destination

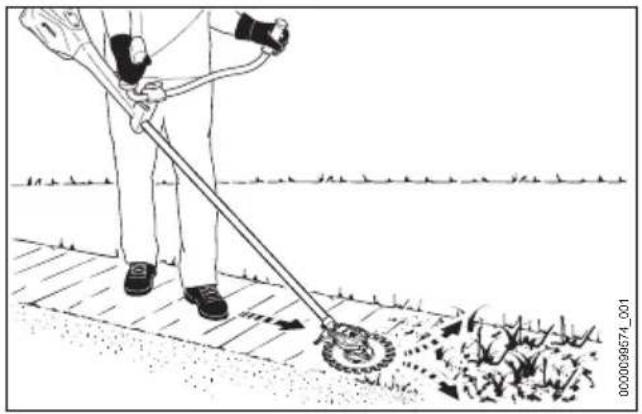

L'outil de désherbage STIHL RGA 140 sert au désherbage et au fauchage de l'herbe.

L'outil de désherbage peut être utilisé en cas de pluie.

L'outil de désherbage est alimenté par une batterie STIHL AP ou par une batterie STIHL AR.

En combinaison avec l'application STIHL connected, la batterie portant le symbole permet la personnalisation et la transmission d'informations concernant la batterie sur la base de la technologie Bluetooth®.

▲ AVERTISSEMENT

■ L'utilisation de batteries qui ne sont pas autorisées par STIHL pour cet outil de désherbage risque de causer des incendies et des explosions. Cela peut causer des dégâts matériels et des personnes risquent de subir des blessures graves, voire mortelles.

▶ Utiliser l'outil de désherbage avec une batterie STIHL AP ou une batterie STIHL AR.

■ Si l'outil de désherbage ou la batterie n'est pas utilisé conformément à la destination prévue, cela peut causer des dégâts matériels et des personnes risquent de subir des blessures très graves, voire mortelles.

▶ Utiliser l'outil de désherbage comme décrit dans la présente Notice d'emploi.
▶ Utiliser la batterie comme décrit dans la présente Notice d'emploi, dans la Notice d'emploi Batterie STIHL AR, dans l'application STIHL connected et sur le site Internet www.connect.stihl.com.

4 Prescriptions de sécurité français

4.3 Exigences concernant l'utilisateur

▲ AVERTISSEMENT

- Les personnes qui n'ont pas reçu de formation adéquate ne peuvent pas reconnaître ou évaluer les dangers de l'outil de désherbage et de la batterie. L'utilisateur ou d'autres personnes risquent de subir des blessures graves, voire mortelles.

▶ Il est nécessaire de lire, de bien comprendre et de conserver précieusement la Notice d'emploi.

▶ Si l'on confie l'outil de désherbage ou la batterie à une autre personne : il faut y joindre la Notice d'emploi.
▶ Veiller à ce que l'utilisateur satisfasse aux exigences suivantes :

• L'utilisateur est reposé.
• L'utilisateur dispose de toute l'intégrité physique, sensorielle et mentale nécessaire pour être capable d'utiliser correctement l'outil de désherbage ou la batterie et de travailler avec cet équipement. Si les capacités physiques, sensorielles ou mentales de l'utilisateur sont limitées, ce dernier doit utiliser la machine uniquement sous la surveillance ou selon les instructions d'une personne responsable.
• L'utilisateur est capable de reconnaître et d'évaluer les dangers de l'outil de désherbage et de la batterie.
• L'utilisateur est majeur ou est en cours d'apprentissage sous la surveillance d'une personne responsable, conformément aux règlementations nationales en vigueur.
• Avant de travailler pour la première fois avec l'outil de désherbage, l'utilisateur a reçu les instructions nécessaires, du revendeur spécialisé STIHL ou d'une autre personne compétente.
• L'utilisateur ne se trouve pas sous l'influence d'alcool, de médicaments ni de drogue.

- En cas de doute : demander conseil à un revendeur spécialisé STIHL.

4.4 Vêtements et équipement

▲ AVERTISSEMENT

■ Au cours du travail, les cheveux longs risquent d'être happés par l'outil de désherbage. L'utilisateur risque de subir des blessures graves.

Les personnes aux cheveux longs doivent les nouer et les assurer de telle sorte qu'ils soient maintenus au-dessus des épaules.

■ Au cours du travail, des objets peuvent être soulevés du sol et projetés à haute vitesse. L'utilisateur risque d'être blessé.

- Porter des lunettes de protection couvrant étroitement les yeux. Des lunettes de protection appropriées sont testées suivant la norme EN 166 ou suivant les prescriptions nationales spécifiques et vendues dans le commerce avec le marquage respectif.

- Porter un pantalon long en tissu résistant.

■ Au cours du travail, la machine peut soulever de la poussière. L'aspiration de poussière est dangereuse pour la santé et peut donner lieu à des réactions allergiques.

- En cas de dégagement de poussière : porter un masque antipoussière.

■ Des vêtements mal appropriés risquent de se prendre dans le bois, les broussailles ou l'outil de désherbage. S'il ne porte pas les vêtements appropriés, l'utilisateur risque de subir des blessures graves.

▶ Porter des vêtements ajustés.

▶ Ne pas porter d'écharpe, ni de bijoux.

■ Au cours du travail, l'utilisateur peut entrer en contact avec les couteaux. L'utilisateur risque de subir des blessures graves.

- Porter des chaussures en matière résistante.

- Porter des chaussures de sécurité avec coquille d'acier.

- Porter un pantalon long en tissu résistant.

■ Au cours du nettoyage ou de la maintenance, l'utilisateur peut entrer en contact avec les couteaux. L'utilisateur risque d'être blessé.

- Porter des gants de travail en matière résistante.

■ S'il ne porte pas les chaussures appropriées, l'utilisateur risque de glisser. L'utilisateur risque d'être blessé.

- Porter des chaussures fermées et robustes, à semelle crantée antidérapante.

4.5 Aire de travail et voisinage

4.5.1 Outil de désherbage

▲ AVERTISSEMENT

- Des passants, des enfants et des animaux ne peuvent pas reconnaître et évaluer les dangers de l'outil de désherbage et des objets soulevés et projetés par l'outil de désherbage. Des passants, des enfants ou des animaux risquent d'être grièvement blessés et des dégâts matériels peuvent survenir.

▶ Veiller à ce que les passants, les enfants et les animaux restent une distance de sécurité de 5 m tout autour de l'aire de travail.

• Toujours respecter une distance de 3 m par rapport à tout objet.
  ▶ Ne pas laisser l'outil de désherbage sans surveillance.
  ▶ Veiller à ce que des enfants ne puissent pas jouer avec l'outil de désherbage.

■ Les composants électriques de l'outil de dés-herbage peuvent produire des étincelles. Dans un environnement contenant des matières facilement inflammables ou explosives, les étincelles risquent de causer des incendies et des explosions. Cela peut causer des dégâts matériels et des personnes risquent de subir des blessures graves, voire mortelles.

▶ Ne pas travailler à proximité de matières facilement inflammables ou dans un environnement présentant des risques d'explosion.

4.5.2 Batterie

▲ AVERTISSEMENT

■ Des passants, des enfants ou des animaux ne peuvent pas reconnaître et évaluer les dangers de la batterie. Des passants, des enfants ou des animaux risquent d'être grièvement blessés.

▶ Veiller à ce que des passants, des enfants ou des animaux ne s'approchent pas.
▶ Ne pas laisser la batterie sans surveillance.
▶ Veiller à ce que des enfants ne puissent pas jouer avec la batterie.

- La batterie n'est pas protégée contre toutes les influences de l'environnement. Si la batterie est exposée à certaines influences de l'environnement, la batterie risque de prendre feu, d'exploser ou de subir des endommagements irréparables. Des personnes peuvent être grièvement blessées et des dégâts matériels peuvent survenir.

• Préserver la batterie de la chaleur et du feu.
  ▶ Ne jamais jeter la batterie au feu.

▶ Ne pas charger, utiliser ou ranger la batterie à des températures inférieures ou supérieures à la plage de températures indiquée, 21.4.

▶ Ne pas plonger la batterie dans un liquide.

• Tenir la batterie à l'écart de petits objets métalliques.
  ▶ Ne pas soumettre la batterie à une forte pression.
  ▶ Ne pas exposer la batterie aux microondes.
• Tenir la batterie à l'écart des produits chimiques et des sels.

4.6 Bon état pour une utilisation en toute sécurité

4.6.1 Outil de désherbage

L'outil de désherbage se trouve en bon état pour une utilisation en toute sécurité si les conditions suivantes sont remplies :

• L'outil de désherbage ne présente aucun endommagement.
• L'outil de désherbage est propre.
• Les éléments de commande fonctionnent et n'ont pas été modifiés.
• Le carter de réducteur est monté correctement.
• Les accessoires montés sont des accessoires d'origine STIHL destinés à cet outil de désherbage.
• Les accessoires sont montés correctement.

▲ AVERTISSEMENT

■ Si l'état impeccable requis pour la sécurité n'est pas garanti, il est possible que des composants ne fonctionnent plus correctement et que des dispositifs de sécurité soient mis hors service. Des personnes risquent de subir des blessures graves, voire mortelles.

▶ Ne travailler qu'avec un outil de désherbage qui ne présente aucun endommagement.
▶ Si l'outil de désherbage est encrassé : nettoyer l'outil de désherbage.
▶ N'apporter aucune modification à l'outil de désherbage.
▶ Si les éléments de commande ne fonctionnent pas : ne pas travailler avec l'outil de désherbage.

4 Prescriptions de sécurité français

• Monter des accessoires d'origine STIHL destinés à cet outil de désherbage.
• Monter le carter de réducteur comme décrit dans la présente Notice d'emploi.
• Monter les accessoires comme indiqué dans la présente Notice d'emploi ou dans la Notice d'emploi de ces accessoires.
• N'introduire aucun objet dans les orifices de l'outil de désherbage.
• Remplacer les étiquettes d'avertissement usées ou endommagées.
• En cas de doute : demander conseil à un revendeur spécialisé STIHL.

4.6.2 Couteaux

Les couteaux se trouvent en bon état pour une utilisation en toute sécurité si les conditions suivantes sont remplies :

• Les couteaux et les pièces de fixation ne présentent aucun endommagement.
• Les couteaux ne sont pas déformés.
• Les couteaux sont montés correctement.
• Les couteaux ne présentent pas de morfil.

▲ AVERTISSEMENT

■ Si l'état impeccable requis pour la sécurité n'est pas garanti, il est possible que des parties des couteaux se détachent et soient projetées au loin. Des personnes risquent d'être grièvement blessées.

▶ Ne travailler qu'avec des couteaux qui ne présente aucun endommagement et avec des pièces de fixation qui ne présentent aucun endommagement.

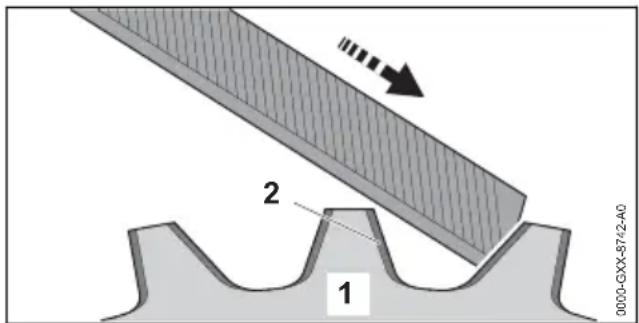

- Affûter correctement les couteaux.
- Ébavurer les tranchants à l'aide d'une lime.
Au moindre doute : consulter un revendeur spécialisé STIHL.

4.6.3 Batterie

La batterie se trouve en bon état pour une utilisation en toute sécurité si les conditions suivantes sont remplies :

• La batterie ne présente aucun endommagement.
• La batterie est propre et sèche.
• La batterie fonctionne et n'a subi aucune modification.

▲ AVERTISSEMENT

■ Si la batterie n'est pas dans l'état impeccable requis pour la sécurité, elle n'est plus en état de fonctionner en toute sécurité. Des personnes risquent d'être grièvement blessées.

▶ Ne travailler qu'avec une batterie qui ne présente aucun endommagement et fonctionne correctement.
▶ Ne pas recharger une batterie endommagée ou défectueuse.
▶ Si la batterie est encrassée : nettoyer la batterie.
▶ Si la batterie est mouillée ou humide : faire sécher la batterie, 21.5.
▶ N'apporter aucune modification à la batterie.
- N'introduire aucun objet dans les orifices de la batterie.
▶ Ne pas court-circuiter les contacts de la batterie avec des objets métalliques.
▶ Ne pas ouvrir la batterie.
- Remplacer les étiquettes d'avertissement usées ou endommagées.

■ En cas d'endommagement de la batterie, du liquide peut s'écouler. Si le liquide entre en contact avec la peau ou les yeux, il peut causer une irritation de la peau ou des yeux.

• Éviter tout contact avec ce liquide.
  ▶ En cas de contact accidentel avec la peau : les surfaces de la peau touchées doivent être savonnées et lavées à grande eau.
  En cas de contact accidentel avec les yeux : se rincer les yeux à grande eau pendant au moins 15 minutes et consulter un médecin.

- Une batterie endommagée ou défectueuse peut dégager une odeur inhabituelle ou de la fumée, ou s'enflammer. Cela peut causer des dégâts matériels et des personnes risquent de subir des blessures graves, voire mortelles.

• Si la batterie dégage une odeur inhabituelle ou de la fumée : ne pas utiliser la batterie, la tenir à l'écart de toute matière inflammable.
  ▶ Si la batterie brûle : essayer d'éteindre la batterie avec un extincteur ou de l'eau.

4.7 Au travail

▲ AVERTISSEMENT

■ Dans certaines situations, il est possible que l'utilisateur ne puisse plus travailler de manière concentrée. L'utilisateur risque de trébucher, de tomber et de gravement se blesser.

• Travailler calmement et de façon réfléchie.
  ▶ Si les conditions d'éclairage et de visibilité sont mauvaises : ne pas travailler avec l'outil de désherbage.
  L'outil de désherbage ne doit être manié que par une seule personne.
  ▶ Mener les couteaux à proximité du sol.

français 4 Prescriptions de sécurité

▶ Faire attention aux obstacles.
- Travailler debout sur le sol et dans une position stable pour ne pas risquer de perdre l'équilibre.
- En cas de signes de fatigue : faire une pause.

■ Les couteaux en mouvement risquent de couper l'utilisateur. L'utilisateur risque de subir des blessures graves.

▶ Ne pas toucher aux couteaux en mouvement.
▶ Si les couteaux sont bloqués par un objet quelconque : arrêter l'outil de désherbage et retirer la batterie. Alors seulement retirer l'objet.

■ Si, au cours du travail, l'on constate un changement d'état ou un comportement inhabituel de l'outil de désherbage, il est possible que l'outil de désherbage ne soit plus dans l'état requis pour une utilisation en toute sécurité. Des personnes peuvent être grièvement blessées et des dégâts matériels peuvent survenir.

- Arrêter le travail, retirer la batterie et consulter un revendeur spécialisé STIHL.

■ Au cours du travail, l'outil de désherbage peut produire des vibrations.

▶ Porter des gants.

▶ Faire des pauses.
▶ En cas de signes de troubles de la circulation sanguine : consulter un médecin.

■ Si les couteaux en rotation heurtent un objet dur, cela peut produire des étincelles. Dans un environnement contenant des matières facilement inflammables, les étincelles risquent de déclencher des incendies. Cela peut causer des dégâts matériels et des personnes risquent de subir des blessures graves, voire mortelles.

▶ Ne pas travailler dans un environnement contenant des matières facilement inflammables.

■ Lorsqu'on relâche la gâchette de commande, les couteaux fonctionnent encore pendant quelques instants. Des personnes risquent d'être grièvement blessées.

- Attendre que les couteaux ne tournent plus.

■ Si le rendement de coupe baisse ou que l'herbe coupée reste souvent coincée entre les couteaux, cela augmente le risque de projection de débris. L'utilisateur risque d'être blessé.

- Affûter les couteaux comme décrit dans la présente Notice d'emploi.

■ Dans une situation dangereuse, l'utilisateur peut paniquer et être incapable de déboucler le système de portage et de s'en séparer. L'utilisateur risque de subir des blessures graves.

- Il faut donc s'exercer à enlever le système de portage.

DANGER

■ Si l'on travaille dans le voisinage de câbles électriques sous tension, les couteaux risquent d'entrer en contact avec les câbles sous tension et de les endommager. L'utilisateur risque de subir des blessures graves, voire mortelles.

• Ne pas travailler à proximité de câbles électriques sous tension.
• Faire attention aux câbles posés sur le sol et dissimulés.

4.8 Transport

4.8.1 Outil de désherbage

▲ AVERTISSEMENT

■ Au cours du travail, le carter de réducteur peut devenir très chaud. L'utilisateur risque de se brûler.

▶ Ne pas toucher au carter de réducteur très chaud.

■ Au cours du transport, l'outil de désherbage risque de se renverser ou de se déplacer. Cela risque de blesser des personnes et de causer des dégâts matériels.

• Monter le protecteur de transport.
  ▶ Assurer l'outil de désherbage avec des sangles ou un filet, de telle sorte qu'il ne risque pas de se renverser ou de se déplacer.

4.8.2 Batterie

▲ AVERTISSEMENT

■ La batterie n'est pas protégée contre toutes les influences de l'environnement. Si la batterie est exposée à certaines influences de l'environnement, elle risque d'être endommagée et cela peut causer des dégâts matériels.

- Ne pas transporter une batterie endommagée.

■ Au cours du transport, la batterie risque de se renverser ou de se déplacer. Cela risque de

4 Prescriptions de sécurité français

blesser des personnes et de causer des dégâts matériels.

• Emballer la batterie de telle sorte qu'elle ne puisse pas se déplacer à l'intérieur de son emballage.
• Assurer l'emballage de telle sorte qu'il ne puisse pas se déplacer.

4.9 Rangement

4.9.1 Outil de désherbage

▲ AVERTISSEMENT

■ Les enfants ne peuvent pas reconnaître et évaluer les dangers de l'outil de désherbage. Les enfants risquent de subir des blessures graves.

▶ Monter le protecteur de transport.
- Conserver l'outil de désherbage hors de portée des enfants.

■ L'humidité risque d'entraîner une corrosion des contacts électriques de l'outil de désherbage et des composants métalliques. L'outil de désherbage risque d'être endommagé.

- Conserver l'outil de désherbage au propre et au sec.

4.9.2 Batterie

▲ AVERTISSEMENT

■ Les enfants ne peuvent pas reconnaître et évaluer les dangers de la batterie. Les enfants risquent de subir des blessures graves.

- Conserver la batterie hors de portée des enfants.

- La batterie n'est pas protégée contre toutes les influences de l'environnement. Si la batterie est exposée à certaines influences de l'environnement, la batterie risque de subir des endommagements irréparables.

▶ Conserver la batterie au propre et au sec.
▶ Conserver la batterie dans un local fermé.
- Conserver la batterie séparément de l'outil de désherbage.
▶ Si l'on veut laisser la batterie dans le chargeur : débrancher la fiche secteur et conserver la batterie avec un niveau de charge compris entre 40 % et 60 % (2 DEL allumées de couleur verte).

▶ Ne pas ranger la batterie à un endroit où elle risquerait d'être exposée à des températures inférieures ou supérieures à la plage de températures indiquée, 21.4.

4.10 Nettoyage, entretien et réparation

▲ AVERTISSEMENT

■ Si l'on ne retire pas la batterie avant le nettoyage, la maintenance ou la réparation, l'outil de désherbage risque d'être mis en marche par mégarde. Des personnes peuvent être grièvement blessées et des dégâts matériels peuvent survenir.

■ Au cours du travail, le carter de réducteur peut devenir très chaud. L'utilisateur risque de se brûler.

▶ Ne pas toucher au carter de réducteur très chaud.

■ Un nettoyage avec des détergents agressifs, un jet d'eau ou des objets pointus peut endommager l'outil de désherbage, les couteaux ou la batterie. Si l'outil de désherbage, les couteaux ou la batterie ne sont pas nettoyés comme il faut, il est possible que des composants ne fonctionnent plus correctement et que des dispositifs de sécurité soient mis hors service. Des personnes risquent d'être grièvement blessées.

- Nettoyer l'outil de désherbage, les couteaux et la batterie comme décrit dans la présente Notice d'emploi.

■ Si l'outil de désherbage, le réducteur, les couteaux ou la batterie ne sont pas entretenus ou réparés comme il faut, il est possible que des composants ne fonctionnent plus correctement et que des dispositifs de sécurité soient mis hors service. Des personnes risquent de subir des blessures graves, voire mortelles.

▶ Ne pas effectuer soi-même la maintenance ou la réparation de l'outil de désherbage et de la batterie.

Si une maintenance ou une réparation de l'outil de désherbage ou de la batterie s'avère nécessaire : consulter un revendeur spécialisé STIHL.

▶ Entretenir le réducteur et les couteaux comme indiqué dans la présente Notice d'emploi.

■ Lors du nettoyage ou de la maintenance des couteaux, l'utilisateur risque de se couper en entrant en contact avec les tranchants acérés. L'utilisateur risque d'être blessé.

- Porter des gants de travail en matière résistante.

5 Préparatifs avant l'utilisation de l'outil de désherbage

5.1 Préparatifs avant l'utilisation de l'outil de désherbage

Avant chaque utilisation, effectuer impérativement les opérations suivantes :

• S'assurer que les composants suivants sont dans l'état impeccable requis pour la sécurité :
• Outil de désherbage, 14.6.1.
• Couteaux, 14.6.2.
• Batterie, 4.6.3.
  Contrôler la batterie, 12.3.
  ▶ Recharger complètement la batterie comme décrit dans la Notice d'emploi des chargeurs STIHL AL 101, 301, 301-4, 500.
  Nettoyer l'outil de désherbage, 17.1.
  ▶ Monter le guidon, 8.1.
  Monter le carter de réducteur, 18.2.

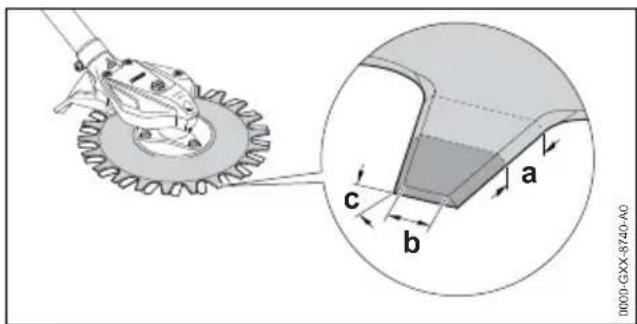

  Contrôler les couteaux, 12.2.

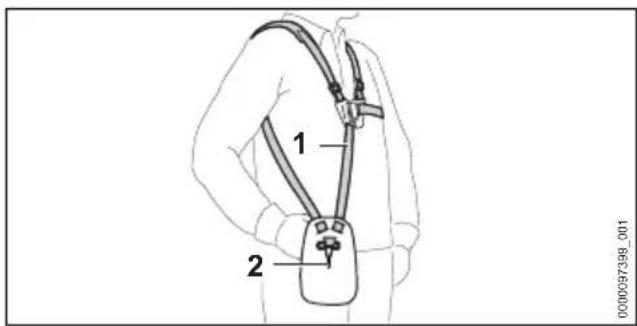

• Mettre le système de portage et l'ajuster, 9.1.
  ▶ Régler le guidon, 19.2.

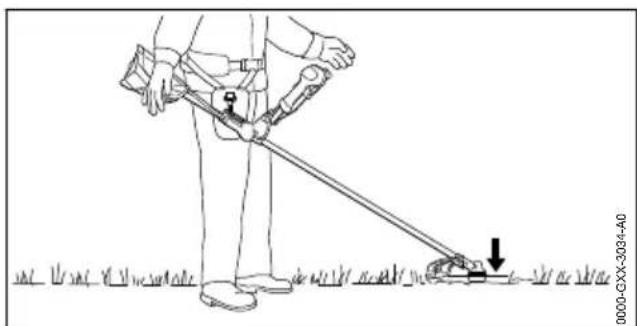

• Équilibrer l'outil de désherbage, 19.3.
  Contrôler les éléments de commande, 12.1.
  ▶ Si ces opérations ne peuvent pas être exécutées : ne pas utiliser l'outil de désherbage, mais consulter un revendeur spécialisé STIHL.

5.2 Connexion de la batterie munie d'une interface radio Bluetooth® avec l'application STIHL connected

• Activer l'interface radio Bluetooth ^ sur l'appareil portable.
• Activer l'interface radio Bluetooth® sur la batterie, 7.1.
• Télécharger l'application STIHL connected de l'App Store sur l'appareil portable et créer un compte.
  ▶ Ouvrir l'application STIHL connected et se connecter.

- Ajouter la batterie dans l'application STIHL connected et suivre les instructions affichées à l'écran.

Pour de plus amples informations et les possibilités de contact avec le support technique, voir https://support.stihl.com ou l'application STIHL connected.

La disponibilité de l'application STIHL connected dépend du marché.

6 Recharge de la batterie et DEL

6.1 Recharge de la batterie

Le temps de recharge dépend de différents facteurs, par ex. de la température de la batterie ou de la température ambiante. Pour obtenir les performances optimales, respecter les plages de températures recommandées, 21.5. Le temps de recharge réel peut donc différer du temps de recharge indiqué dans la documentation. Pour le temps de recharge, voir www.stihl.com/charging-times.

▶ Recharger la batterie comme décrit dans la Notice d'emploi des chargeurs STIHL AL 101, 301, 301-4, 500.

6.2 Affichage du niveau de charge

STIHL 80-100% 50-80% 40-60% 20-40% 0-20% 0000079877_002

▶ Enfoncer la touche (1).

Les diodes électroluminescentes (DEL) s'allument de couleur verte pendant env. 5 secondes et indiquent le niveau de charge actuel.

- Si la DEL droite clignote de couleur verte : recharger la batterie.

6.3 DEL sur la batterie

Les diodes électroluminescentes (DEL) peuvent indiquer le niveau de charge de la batterie ou signaler des dérangements. Les DEL peuvent être allumées continuellement ou clignoter de couleur verte ou rouge.

Si les DEL sont allumées ou clignotent de couleur verte, elles indiquent le niveau de charge actuel.

7 Activation et désactivation de l'interface radio Bluetooth® français

- Si les DEL sont allumées ou clignotent de couleur rouge : éliminer les dérangements, 20.1. Il y a un dérangement dans l'outil de désherbage ou la batterie.

7 Activation et désactivation de l'interface radio Bluetooth®

7.1 Activation de l'interface radio Bluetooth®

Si la batterie a une interface radio Bluetooth® : enfoncer la touche et la maintenir enfoncée jusqu'à ce que la DEL « BLUETOOTH® » située à côté du symbole reste continuellement allumée de couleur bleue pendant env. 3 secondes. L'interface radio Bluetooth® de la batterie est activée.

7.2 Désactivation de l'interface radio Bluetooth®

Si la batterie a une interface radio Bluetooth® : enfoncer la touche et la maintenir enfoncée jusqu'à ce que la DEL « BLUETOOTH® » située à côté du symbole ⑧ alignote six fois de couleur bleue. L'interface radio Bluetooth® de la batterie est désactivée.

8 Assemblage de l'outil de désherbage

8.1 Montage du guidon

- Arrêter l'outil de désherbage et retirer la batterie.

1 2 3 4 5 7 8 6 3 0000057030-001

▶ Dévisser la vis à garrot (1).
▶ Enlever les mâchoires (2) et (4).
- Mettre le guidon (3) dans la mâchoire de serrage inférieure (4).
- Appliquer la mâchoire de serrage supérieure (2).

• Mettre le ressort (5) dans la mâchoire de serrage inférieure (4).
• Appliquer les mâchoires de serrage (2 et 4) sur le tube et visser légèrement la vis à garrot (1).

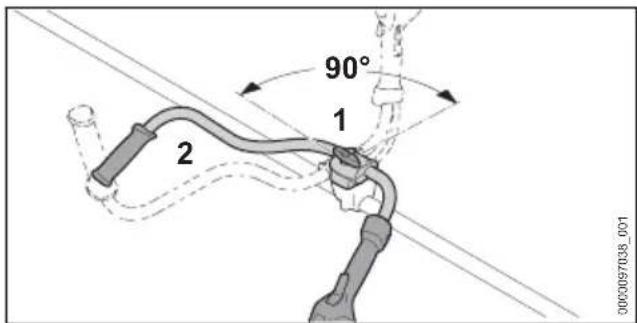

  ▶ Faire pivoter le guidon (3) vers le haut.

▶ Serrer la vis à garrot (1).

▶ Dévisser la vis (6).

- Placer la poignée de commande (7) sur le guidon (3) de telle sorte que le trou de la poignée de commande coïncide avec le trou du guidon et que la gâchette de commande soit orientée en direction du carter de réducteur.

▶ Monter l'écrou (7).
▶ Visser et serrer fermement la vis (6).

Le guidon ne doit plus être démonté.

8.2 Montage du carter de réducteur

1 2 3 4 0000-GXX-A337-A0

▶ Desserrer la vis (4).
- Pousser le tube (1) dans le carter de réducteur (3) et le faire tourner jusqu'à ce que l'arbre du réducteur (2) s'encliquette.
▶ Serrer légèrement la vis (4).
- Positionner le carter de réducteur (3) de telle sorte qu'il soit orienté vers le haut.
▶ Serrer fermement la vis (4).

Le carter de réducteur ne doit plus être démonté.

9 Ajustage de l'outil de dés- herbage selon l'utilisateur

9.1 Bouclage et ajustage du har- nais double

français 10 Introduction et extraction de la batterie

▶ Ajuster le harnais double (1) de telle sorte que le mousqueton (2) se trouve environ à une largeur de main en dessous de la hanche droite.

9.2 Réglage du guidon

Le guidon peut être réglé dans différentes positions, suivant la taille de l'utilisateur.

• Arrêter l'outil de désherbage et retirer la batterie.
  Accrocher la réglette de suspension à trous de l'outil de désherbage au mousqueton du système de portage.

1 2 0000097032-001

▶ Desserrer la vis à garrot (1).
- Faire pivoter le guidon (2) dans la position souhaitée.
▶ Serrer fermement la vis à garrot (1).

9.3 Équilibrage de l'outil de désher- bage

- Arrêter l'outil de désherbage.

1 2 0000097031-001

- Accrocher la réglette de suspension à trous (2) dans le mousqueton (1).

- Équilibrer l'outil de désherbage de telle sorte que le bol glisseur repose légèrement sur le sol.

▶ Si l'outil de désherbage ne s'équilibre pas correctement : accrocher le mousqueton (1) à un autre trou de la réglette de suspension à trous (2) et laisser l'outil de désherbage s'équilibrer à nouveau.

10 Introduction et extraction de la batterie

10.1 Mise en place de la batterie

1 2 0000097033-001

- Enfoncer la batterie (1) à fond dans le logement pour batterie (2). La batterie (1) s'encliquette avec un déclic et elle est ainsi verrouillée.

10.2 Extraction de la batterie

- Placer l'outil de désherbage sur une surface plane.

1 2 000097034-001

▶ Enfoncer les deux leviers de verrouillage (1). La batterie (2) est déverrouillée et peut être retirée.

11 Mise en marche et arrêt de l'outil de désherbage

11.1 Mise en marche de l'outil de désherbage

• Tenir l'outil de désherbage de la main droite, par la poignée de commande, en entourant la poignée de commande avec le pouce.
  ▶ Avec la main gauche, tenir l'outil de désherbage par la poignée, en entourant la poignée avec le pouce.

1 2 3 4 0000097035-002

Enfoncer le blocage de gâchette de commande (1) avec la main et le maintenir enfoncé.
▶ Enfoncer le bouton de déverrouillage (2). Les DEL s'allument et indiquent le dernier niveau de puissance réglé.
- Enfoncer la gâchette de commande (3) avec l'index et la maintenir enfoncée. L'outil de désherbage accélère et les couteaux sont actionnés.

Plus l'on enfonce la gâchette de commande (3), plus la vitesse des couteaux augmente.

Il est également possible de mettre l'outil de désherbage en marche en enfonçant tout d'abord le bouton de déverrouillage (2) puis, dans un délai de 5 secondes (tant que les DEL clignotent), le blocage de gâchette de commande (1). La gâchette de commande (3) est ainsi déverrouillée et l'outil de désherbage est opérationnel.

Lorsqu'après la mise en marche l'on relâche la gâchette de commande (3) et le blocage de gâchette de commande (1), les DEL clignotent encore pendant 5 secondes. Tant que les DEL clignotent, on peut remettre l'outil de désherbage en marche sans actionner le bouton de déverrouillage (2).

11.2 Arrêt de l'outil de désherbage

▶ Relâcher la gâchette de commande et le blocage de gâchette de commande.
- Attendre que les couteaux soient arrêtés.
▶ Si les couteaux ne s'arrêtent pas : retirer la batterie et consulter un revendeur spécialisé STIHL.
L'outil de désherbage est défectueux.

12 Contrôle de l'outil de dés- herbage et de la batterie

12.1 Contrôle des éléments de commande

Blocage de gâchette de commande et gâchette de commande

• Essayer d'enfoncer la gâchette de commande sans enfoncer le blocage de gâchette de commande.
  S'il est possible d'enfoncer la gâchette de commande : ne pas utiliser l'outil de désherbage, mais consulter un revendeur spécialisé STIHL.
  Le blocage de gâchette de commande est défectueux.
• Enfoncer le blocage de gâchette de commande et le maintenir enfoncé.
• Enfoncer la gâchette de commande et la relâcher.
  ▶ Si la gâchette de commande ou le blocage de gâchette de commande fonctionne difficilement ou ne revient pas dans sa position initiale, sous l'effet de son ressort : ne pas utiliser l'outil de désherbage, mais consulter un revendeur spécialisé STIHL.
  La gâchette de commande ou le blocage de gâchette de commande est défectueux.

Mise en marche de l'outil de désherbage

▶ Introduire la batterie.
▶ Enfoncer le blocage de gâchette de commande et le maintenir enfoncé.
▶ Enfoncer le bouton de déverrouillage.
- Enfoncer la gâchette de commande et la maintenir enfoncée.
Les couteaux se mettent en mouvement.
▶ Si 3 DEL de la batterie clignotent de couleur rouge : retirer la batterie et consulter un reven- deur spécialisé STIHL.
Il y a un dérangement dans l'outil de désherbage.
▶ Relâcher la gâchette de commande. Les couteaux s'arrêtent au bout d'un court instant.
▶ Si les couteaux ne s'arrêtent pas : retirer la batterie et consulter un revendeur spécialisé STIHL.

L'outil de désherbage est défectueux.

12.2 Contrôle des couteaux

- Arrêter l'outil de désherbage.

a b c 0000-GXX-8740-A0

français 13 Travail avec l'outil de désherbage

- Dans la zone de travail des couteaux, mesurer les cotes suivantes :

- Longueur a

- Largeur b

- Angle c

▶ Comparer les cotes, 1.2.

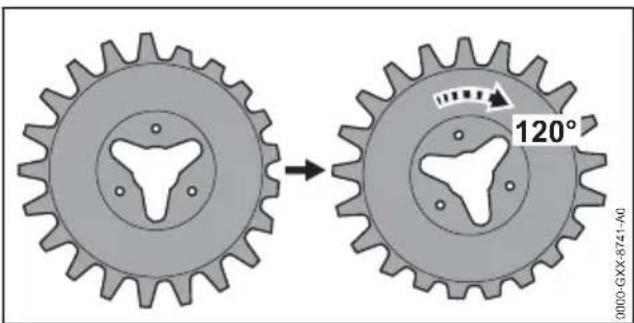

▶ Si la cote est inférieure à la longueur minimale : décaler les couteaux l'un par rapport à l'autre, 18.4.
▶ Si la cote est inférieure à la largeur minimale : remplacer les couteaux, 18.3.
▶ Si l'angle d'affûtage n'est pas correct : affûter les couteaux, 18.5.
- En cas de doute : demander conseil à un revendeur spécialisé STIHL.

12.3 Contrôle de la batterie

• Appuyer sur la touche de la batterie. Les DEL sont allumées continuellement ou cli- gnotent.
  ▶ Si les DEL ne sont pas allumées continuellement et ne clignotent pas non plus : ne pas utiliser la batterie, mais consulter un reven- deur spécialisé STIHL.

Il y a un dérangement dans la batterie.

13 Travail avec l'outil de dés- herbage

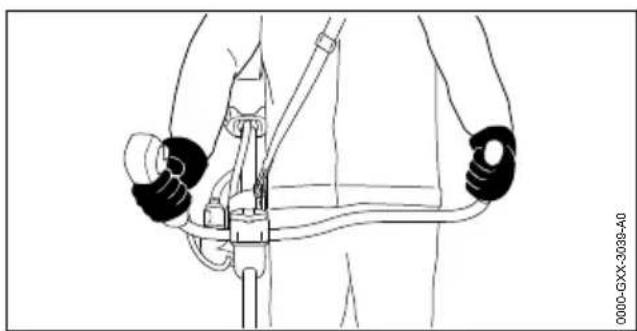

13.1 Prise en mains et guidage de l'outil de désherbage

1 2 000097031-001

- Accrocher la réglette de suspension à trous (2) dans le mousqueton (1).

• Tenir l'outil de désherbage de la main droite, par la poignée de commande, en entourant la poignée de commande avec le pouce.
• Avec la main gauche, tenir l'outil de désherbage par la poignée, en entourant la poignée avec le pouce.

13.2 Réglage du niveau de puissance

Il est possible de régler 3 niveaux de puissance, suivant l'utilisation prévue. Les DEL indiquent le niveau de puissance actuellement réglé. Plus le niveau de puissance est élevé, plus la vitesse des couteaux peut être élevée.

Le niveau de puissance réglé a une influence sur le temps de travail possible avec une charge de la batterie. Plus le niveau de puissance est bas, plus le temps de travail possible avec une charge de la batterie est long.

1 2 000097036-302

▶ Enfoncer le blocage de gâchette de commande (1) et le maintenir enfoncé.
▶ Enfoncer le bouton de déverrouillage (2). Les DEL s'allument et indiquent le niveau de puissance réglé.
▶ Enfoncer le bouton de déverrouillage (2) et le maintenir brièvement enfoncé.

On passe ainsi au niveau de puissance suivant. Après le troisième niveau de puissance, la commande repasse au premier niveau de puissance.

▶ Enfoncer le bouton de déverrouillage (2) aussi souvent que nécessaire pour obtenir le niveau de puissance souhaité.

13.3 Désherbage et fauchage de l'herbe

La distance des couteaux par rapport au sol détermine la hauteur de coupe.

• Mener l'outil de désherbage en décrivant un mouvement de va-et-vient régulier.
• Avancer lentement et en restant concentré sur le travail.

Pour obtenir les performances optimales, respecter les plages de températures recommandées, 21.5.

14 Après le travail

14.1 Après le travail

• Arrêter l'outil de désherbage et retirer la batterie.
  ▶ Si l'outil de désherbage est mouillé : faire sécher l'outil de désherbage.
  ▶ Si la batterie est mouillée ou humide : faire sécher la batterie, 1.5.
  ▶ Nettoyer l'outil de désherbage.
  ▶ Nettoyer les couteaux.
  ▶ Nettoyer la batterie.
  ▶ Monter le protecteur de transport.

15 Transport

15.1 Transport de l'outil de désher- bage

• Arrêter l'outil de désherbage et retirer la batterie.
• Monter le protecteur de transport.

Portage de l'outil de désherbage

- Tenir l'outil de désherbage d'une main, par le tube, de telle sorte que les couteaux soient orientés vers l'arrière et que l'outil de désherbage soit bien équilibré.

Transport de l'outil de désherbage dans un véhicule

- Assurer l'outil de désherbage de telle sorte que l'outil de désherbage ne risque pas de se renverser ou de se déplacer.

15.2 Transport de la batterie

• Arrêter l'outil de désherbage et retirer la batterie.
  S'assurer que la batterie se trouve dans l'état impeccable requis pour la sécurité.
  Emballer la batterie de telle sorte qu'elle ne puisse pas se déplacer à l'intérieur de son emballage.
• Assurer l'emballage de telle sorte qu'il ne puisse pas se déplacer.

La batterie est soumise aux exigences applicables au transport de marchandises dangereuses. La batterie est classée dans la catégorie UN 3480 (batteries lithium-ion) et elle a été testée conformément aux prescriptions du « Manuel d'épreuves et de critères », partie III, sous-section 38.3 de l'ONU.

Pour les prescriptions relatives au transport, voir : www.stihl.com/safety-data-sheets.

16 Rangement

16.1 Rangement de l'outil de dés- herbage

• Arrêter l'outil de désherbage et retirer la batterie.
  ▶ Monter le protecteur de transport.

90° 1 2 0000097038_001

▶ Desserrer la vis à garrot (1) et la dévisser jusqu'à ce que le guidon (2) puisse tourner.
- Faire pivoter le guidon (2) de 90° dans le sens des aiguilles d'une montre, puis le basculer vers le bas.
▶ Serrer fermement la vis à garrot (1).
▶ Ranger l'outil de désherbage de telle sorte que les conditions suivantes soient remplies :
- L'outil de désherbage se trouve hors de portée des enfants.
- L'outil de désherbage est propre et sec.

16.2 Rangement de la batterie

STIHL conseille de conserver la batterie avec un niveau de charge compris entre 40 % et 60 % (2 DEL allumées de couleur verte).

français 17 Nettoyage

▶ Ranger la batterie de telle sorte que les conditions suivantes soient remplies :
- La batterie se trouve hors de portée des enfants.
- La batterie est propre et sèche.
- La batterie est conservée dans un local fermé.
- La batterie est séparée de l'outil de désherbage.
- Si l'on veut laisser la batterie dans le chargeur : débrancher la fiche secteur et conserver la batterie avec un niveau de charge compris entre 40 % et 60 % (2 DEL allumées de couleur verte).
- La batterie rangée n'est pas exposée à des températures inférieures ou supérieures à la plage de températures indiquée, 21.4.

AVIS

■ Si la batterie n'est pas rangée comme décrit dans la présente Notice d'emploi, la batterie peut subir une décharge profonde et par conséquent des dommages irréparables.
- Avant de ranger une batterie déchargée, la recharger. STIHL conseille de conserver la batterie avec un niveau de charge compris entre 40 % et 60 % (2 DEL allumées de couleur verte).
- Conserver la batterie séparément de l'outil de désherbage.

17 Nettoyage

17.1 Nettoyage de l'outil de désher- bage

• Arrêter l'outil de désherbage et retirer la batterie.
  ▶ Laisser le carter de réducteur refroidir.
• Nettoyer l'outil de désherbage avec un chiffon humide.
• Nettoyer les fentes d'aération avec un pinceau.
• Extraire les corps étrangers qui pourraient se trouver dans le logement pour batterie et nettoyer le logement pour batterie avec un chiffon humide.
• Nettoyer les contacts électriques du logement pour batterie à l'aide d'un pinceau ou d'une brosse douce.

17.2 Nettoyage des couteaux

• Arrêter l'outil de désherbage.

• Pulvériser sur les couteaux le produit STIHL dissolvant la résine.

• Mettre l'outil de désherbage en marche pendant 5 secondes.
  Les couteaux se mettent en mouvement. Le produit STIHL dissolvant la résine se répartit uniformément.

17.3 Nettoyage du filtre à air

- Arrêter l'outil de désherbage et retirer la batterie.

• Nettoyer la zone située autour du filtre à air (2) avec un chiffon humide ou un pinceau.
  ▶ Tourner la vis (1) dans le sens inverse des aiguilles d'une montre, jusqu'à ce qu'on puisse enlever le filtre à air (2).
• Basculer le filtre à air (2) vers le haut et l'enlever.
• Nettoyer la face extérieure du filtre à air (2) à l'eau courante.
  ▶ Si le filtre à air (2) est endommagé : remplacer le filtre à air (2).
  ▶ Laisser sécher le filtre à air (2) à l'air.
• Mettre le filtre à air (2) dans le boîtier et le basculer vers le bas.
  Sur tout le tour, le filtre à air (2) doit affleurer avec le boîtier et être bien appliqué.
  ▶ Visser et serrer fermement la vis (1).

17.4 Nettoyage de la batterie

▶ Nettoyer la batterie avec un chiffon humide.

18 Maintenance

18.1 Intervalles de maintenance

Les intervalles de maintenance dépendent des conditions ambiantes et des conditions de travail. STIHL recommande les intervalles de maintenance suivants :

Toutes les 25 heures de fonctionnement

▶ Graisser le réducteur.

Toutes les 50 heures de fonctionnement

▶ Nettoyer le filtre à air.

Une fois par an

- Faire contrôler l'outil de désherbage par un revendeur spécialisé STIHL.

18 Maintenance français

18.2 Graissage du réducteur

- Arrêter l'outil de désherbage.

1 2 0000-GX-8739-40

▶ Dévisser le bouchon fileté (2).
▶ Si aucune graisse n'est visible sur le bouchon fileté (2) :

• Visser le « tube de graisse à réducteur STIHL » (1).
• Injector 10 g de graisse à réducteur dans le carter du réducteur.
• Dévisser le « tube de graisse à réducteur STIHL » (1).
• Visser et serrer fermement le bouchon fileté (2).
• Faire fonctionner le moteur CombiSystème pendant 1 minute.

La graisse à réducteur STIHL se répartit uniformément.

18.3 Démontage et remontage de la lame

18.3.1 Démontage des couteaux

AVERTISSEMENT

■ Les tranchants des couteaux sont acérés.

L'utilisateur risque de se couper.

- Porter des gants de travail en matière résistante.

- Arrêter l'outil de désherbage.

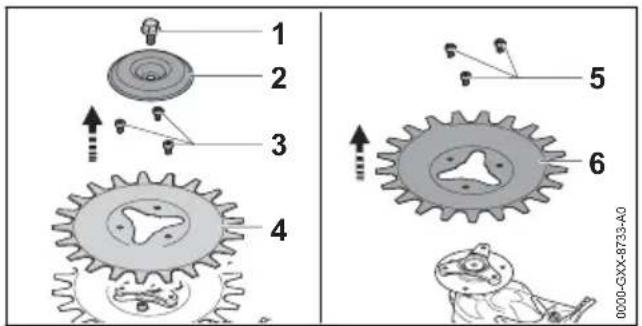

1 2 3 4 5 6 0000-GXX-8733-A0

• Dévisser la vis (1) dans le sens des aiguilles d'une montre.
  ▶ Enlever le bol glisseur (2).

• Dévisser les vis (3) dans le sens inverse des aiguilles d'une montre.
  ▶ Enlever le couteau (4).

• Dévisser les vis (5) dans le sens inverse des aiguilles d'une montre.
  ▶ Enlever le couteau (6).

18.3.2 Montage des couteaux

AVERTISSEMENT

■ Les tranchants des couteaux sont acérés. L'utilisateur risque de se couper.

- Porter des gants de travail en matière résistante.

- Arrêter l'outil de désherbage.

1 2 ↓

6 5 4 3 0000-GXX-8734-A0

▶ Monter le couteau (1).
- Visser les vis (2) dans le sens des aiguilles d'une montre et les serrer fermement.
▶ Monter le couteau (3).
▶ Visser les vis (4) dans le sens des aiguilles d'une montre et les serrer fermement.
▶ Monter le bol glisseur (5).
▶ Visser la vis (6) dans le sens inverse des aiguilles d'une montre et la serrer fermement.

18.4 Décalage des couteaux

AVERTISSEMENT

■ Les tranchants des couteaux sont acérés. L'utilisateur risque de se couper.

- Porter des gants de travail en matière résistante.

• Arrêter l'outil de désherbage.
  ▶ Démonter les couteaux.

0000-GXX-8741-A0 120°

▶ Décaler les couteaux de 120°.
▶ Si les couteaux ont déjà été décalés deux fois : remplacer les couteaux.

français 19 Réparation

- En cas de doute : demander conseil à un revendeur spécialisé STIHL.

18.5 Affûtage des couteaux

AVERTISSEMENT

- Les tranchants des couteaux sont acérés. L'utilisateur risque de se couper. - Porter des gants de travail en matière résistante.

• Arrêter l'outil de désherbage.
  ▶ Démonter les couteaux.

0000-GXX-5742-A0 1 2

▶ Affûter le tranchant (2) avec une lime plate STIHL, en avançant. Respecter alors l'angle d'affûtage indiqué, 121.2.

▶ Affûter les autres tranchants.
▶ Monter les couteaux.
- En cas de doute : demander conseil à un revendeur spécialisé STIHL.

19 Réparation

19.1 Réparation de l'outil de désherbage

L'utilisateur ne peut pas réparer lui-même l'outil de désherbage.

▶ Si l'outil de désherbage est endommagé : ne pas utiliser l'outil de désherbage, mais consulter un revendeur spécialisé STIHL.

19.2 Maintenance et réparation de la batterie

La batterie ne nécessite aucune maintenance et elle ne peut pas être réparée.

▶ Si la batterie est défectueuse ou endommagée : remplacer la batterie.

20 Dépannage

20.1 Élimination des dérangements de l'outil de désherbage ou de la batterie

Défaut DEL sur la batterie	Cause Remède
L'outil de désherbage ne démarre pas à la mise sous tension.	1 DEL clignote de couleur verte.	Le niveau de charge de la batterie est insuffisant.
	1 DEL est allu-mée de cou-leur rouge.	La batterie est trop chaude ou trop froide.
	3 DEL cligno-tent de couleur rouge.	Il y a un dérangement dans l'outil de désher-bage.
	3 DEL sont allumées de couleur rouge.	L'outil de désherbage est trop chaud.
	4 DEL cligno-tent de couleur rouge.	Il y a un dérangement dans la batterie.
	- La connexion	électri-que entre l'outil de

Défaut DEL sur la	bat-terie	Cause Remède
		désherbage et la bat-terie est coupée.	▸ Introduire la batterie.
		L'outil de désherbage ou la batterie est humide.	▸ Faire sécher l'outil de désherbage ou la batterie, 1.5.
		La gâchette de com-mande a déjà été enfoncée avant l'actionnement du bouton de déverrouillage.	▸ Mettre l'outil de désherbage en marche comme décrit dans la présente Notice d'emploi.
L'outil de désher-bage s'arrête au cours de l'utilisation.	3 DEL sont allumées de couleur rouge.	L'outil de désherbage est trop chaud.	▸ Retirer la batterie.▸ Laisser l'outil de désherbage refroidir.
	- Il y a un dérangement électrique.		▸ Retirer la batterie et la remettre en place.▸ Mettre l'outil de désherbage en marche.
Le temps de fonctionnement de l'outil de dés-herbage est trop court.	- La batterie n'est pas complètement rechar-gée.		▸ Recharger complètement la batterie comme décrit dans la Notice d'emploi des chargeurs STIHL AL 101, 301, 301-4, 500.
			▸ Remplacer la batterie.
Il n'est pas pos-sible de régler les niveaux de puissance.	- La gâchette de commande est enfoncée et l'outil de désher-bage est en marche.		▸ Relâcher la gâchette de commande et maintenir seulement le blocage de gâchette de commande enfoncé.▸ Régler le niveau de puissance comme décrit dans cette Notice d'emploi.
Il n'est pas pos-sible de trouver, avec l'application STIHL connec-ted, la batterie portant le sym-bole ©	L'interface radio Bluetooth® de la batterie ou de l'appareil porta-ble est désactivée.		▸ Activer l'interface radio Bluetooth® de la batterie et de l'appareil portable.
	La distance entre la batterie et l'appareil portable est trop grande.		▸ Réduire la distance, 21.3.▸ Si la batterie n'est toujours pas trouvée avec l'application STIHL connected : con-sulter un revendeur spécialisé STIHL.

20.2 Assistance produit et aide à l'utilisation

Pour l'assistance produit et l'aide à l'utilisation, veuillez vous adresser à un revendeur spécialisé STIHL.

Pour de plus amples informations et d'autres possibilités de contact, voir https://support.stihl.com ou www.stihl.com.

21 Caractéristiques techniques

21.1 Outil de désherbage STIHL RGA 140

- Batteries autorisées :

- STIHL AP

- STIHL AR

– Poids sans batterie : 6,4 kg
- Longueur : 1970 mm

Pour le temps de fonctionnement, voir www.stihl.com/battery-life.

21.2 Couteaux

• Épaisseur : 1,25 mm
  – Largeur minimale (dent) : 5 mm
• Longueur minimale (dent) : 10 mm
• Angle d'affûtage : 45°

21.3 Batterie STIHL AP

• Technologie de batterie : lithium-ion
• Tension : 36 V
• Capacité en Ah : voir plaque signalétique

français 21 Caractéristiques techniques

• Capacité énergétique en Wh : voir plaque signalétique
• Poids en kg : voir plaque signalétique
• Interface radio Bluetooth® (seulement sur les batteries portant le symbole):

- Transmission de données : Bluetooth® 5.1. L'appareil portable doit être compatible avec Bluetooth® Low Energy 5.0 et supporter Generic Access Profile (GAP).

• Bande de fréquences : bande ISM 2,4 GHz
• Puissance d'émission maximale : 1 mW
• Portée du signal : env. 10 m. La puissance du signal dépend des conditions ambiantes et de l'appareil portable. La portée peut fortement varier suivant les conditions ambiantes et le récepteur employé. Dans des locaux fermés et en cas de barrières métalliques (par ex. cloisons, étagères, coffres), la portée peut être nettement réduite.
• Exigences posées au système d'exploitation de l'appareil portable : Android ou iOS (version actuelle ou supérieure)

21.4 Limites de température

AVERTISSEMENT

- La batterie n'est pas protégée contre toutes les influences de l'environnement. Si la batterie est exposée à certaines influences de l'environnement, la batterie risque de prendre feu ou d'exploser. Des personnes peuvent être grièvement blessées et des dégâts matériels peuvent survenir.

▶ Ne pas recharger la batterie à une température inférieure à - 20 °C ou supérieure à + 50 °C.
▶ Ne pas utiliser l'outil de désherbage ou la batterie à une température inférieure à -20 °C ou supérieure à + 50 °C.
▶ Ne pas ranger l'outil de désherbage ou la batterie à un endroit où ils risqueraient d'être exposés à une température inférieure à - 20 °C ou supérieure à + 70 °C.

21.5 Plages de températures recommandées

Pour obtenir les performances optimales de l'outil de désherbage et de la batterie, respecter les plages de températures suivantes :

• Recharge : de + 5 °C à + 40 °C
• Utilisation : de - 10 °C à + 40 °C
• Remisage : de - 20 °C à + 50 °C

Si la batterie est rechargée, utilisée ou rangée à des températures supérieures ou inférieures aux plages de températures recommandées, cela peut réduire ses performances.

Si la batterie est mouillée ou humide, faire sécher la batterie pendant au moins 48 h à une température supérieure à +15 °C et inférieure à +50 °C, et dans un environnement avec un taux d'humidité de l'air inférieur à 70 %. Avec un taux d'humidité de l'air supérieur, le temps de séchage nécessaire peut être plus long.

21.6 Niveaux sonores et taux de vibrations

La valeur K pour le niveau de pression sonore est de 2 dB(A). La valeur K pour le niveau de puissance acoustique est de 2 dB(A). La valeur K pour le taux de vibrations est de 2 m/s².

STIHL recommande de porter une protection auditive.

• Niveau de pression sonore L_pA mesuré suivant EN 50636-2-91 : 81 dB(A)
• Niveau de puissance acoustique L_wA suivant EN 50636-2-91 : 93 dB(A)

• Taux de vibrations a_hv mesuré suivant la norme EN 50636-2-91

• Poignée de commande : 2,4 m/s ^2

• Poignée gauche : 2,3 m/s ^2

Les taux de vibrations indiqués ont été mesurés suivant une procédure de contrôle normalisée et ils peuvent être utilisés pour la comparaison d'appareils électriques. Les vibrations engendrées dans la pratique peuvent différer des valeurs indiquées, suivant le genre d'utilisation. Les taux de vibrations indiqués peuvent servir de référence pour une première évaluation de l'exposition de l'utilisateur aux vibrations. L'exposition aux vibrations réelle ne peut être quantifiée que par une estimation. On peut alors également prendre en compte les temps durant lesquels la machine électrique est arrêtée et les temps durant lesquels la machine est en marche, mais fonctionne sans charge.

Pour obtenir des informations sur le respect de la directive « Vibrations 2002/44/CE » concernant les employeurs, voir www.stihl.com/vib.

21.7 REACH

REACH (enRegistrement, Evaluation et Autorisation des substances CHimiques) est le nom d'un règlement CE qui couvre le contrôle de la fabrication, de l'importation, de la mise sur le marché et de l'utilisation des substances chimiques.

Pour obtenir de plus amples informations sur le respect du règlement REACH, voir www.stihl.com/reach.

22 Pièces de rechange et accessoires

22.1 Pièces de rechange et accessoires

STIHL Ces symboles identifient les pièces de rechange d'origine STIHL et les accessoires d'origine STIHL.

STIHL recommande d'utiliser des pièces de rechange d'origine STIHL et des accessoires d'origine STIHL.

Bien que STIHL observe continuellement les marchés, ses services ne peuvent pas évaluer la fiabilité, la sécurité, ni les aptitudes de pièces de rechange et d'accessoires d'autres fabricants et c'est pourquoi STIHL se dégage de toute responsabilité quant à leur utilisation.

Pour obtenir des pièces de rechange d'origine STIHL et des accessoires d'origine STIHL, s'adresser à un revendeur spécialisé STIHL.

23 Mise au rebut

23.1 Mise au rebut de l'outil de dés- herbage et de la batterie

Pour obtenir de plus amples informations concernant la mise au rebut, consulter les services publics locaux ou un revendeur spécialisé STIHL.

Si l'on ne respecte pas la réglementation pour la mise au rebut, cela risque de nuire à la santé et à l'environnement.

• Remettre les produits STIHL, y compris l'emballage, à une station de collecte et de recyclage, conformément aux prescriptions locales.
  ▶ Ne pas les jeter avec les ordures ménagères.

24 Déclaration de conformité UE

24.1 Outil de désherbage STIHL RGA 140

déclare, sous sa seule responsabilité, que le produit suivant :

• Genre de produit : outil de désherbage à batterie
• Marque de fabrique : STIHL
• Type : RGA 140
  – Identification de la série : FA02

est conforme à toutes les prescriptions applicables des directives 2011/65/UE, 2006/42/CE et 2014/30/UE, et a été développé et fabriqué conformément à la version des normes suivantes respectivement valable à la date de fabrication : EN 55014-1, EN 55014-2, EN 62233, EN 60335-1 et EN ISO 12100, compte tenu de la norme EN 50636-2-91.

Conservation des documents techniques : ANDREAS STIHL AG & Co. KG Produktzulassung.

L'année de fabrication, le pays de fabrication et le numéro de machine sont indiqués sur l'outil de désherbage.

Waiblingen, le 01/08/2022

25.1 Direction générale STIHL

25.2 Sociétés de distribution STIHL

ALLEMAGNE

Téléphone : [phone]

AUTRICHE

STIHL Ges.m.b.H.

Fachmarktstraße 7

2334 Vösendorf

Téléphone : [phone]

SUISSE

STIHL Vertriebs AG

Nederlands

Isenrietstraße 4

8617 Mönchaltorf

Téléphone : [phone]

RÉPUBLIQUE TCHÈQUE

Andreas STIHL, spol. s r.o.

Chrlická 753

664 42 Modřice

25.3 Importateurs STIHL

BOSNIE-HERZÉGOVINE

UNIKOMERC d. o. o.

Bišće polje bb

88000 Mostar

Téléphone : [phone]

Fax: [phone]

CROATIE

UNIKOMERC - UVOZ d.o.o.

Sjedište :

Amruševa 10, 10000 Zagreb

Prodaja :

Ulica Kneza Ljudevita Posavskog 56, 10410

Velika Gorica

Téléphone : [phone]

Fax: [phone]

TURQUIE

SADAL TARIM MAKİNELERI DIŞ TİCARET A.Ş.

Téléphone : [phone]

Fax: [phone]

Inhoudsopgave

1 Voorwoord....42
