1 Vorwort

Liebe Kundin, lieber Kunde,

es freut uns, dass Sie sich für STIHL entschieden haben. Wir entwickeln und fertigen unsere Produkte in Spitzenqualität entsprechend der Bedürfnisse unserer Kunden. So entstehen Produkte mit hoher Zuverlässigkeit auch bei extremer Beanspruchung.

STIHL steht auch für Spitzenqualität beim Service. Unser Fachhandel gewährleistet kompetente Beratung und Einweisung sowie eine umfassende technische Betreuung.

STIHL bekennt sich ausdrücklich zu einem nachhaltigen und verantwortungsvollen Umgang mit der Natur. Diese Gebrauchsanleitung soll Sie unterstützen, Ihr STIHL Produkt über eine lange Lebensdauer sicher und umweltfreundlich einzusetzen.

Wir danken Ihnen für Ihr Vertrauen und wünschen Ihnen viel Freude mit Ihrem STIHL Produkt.

Dr. Nikolas Stihl

WICHTIG! VOR GEBRAUCH LESEN UND AUF-BEWAHREN.

2 Informationen zu dieser Gebrauchsanleitung

2.1 Geltende Dokumente

Es gelten die lokalen Sicherheitsvorschriften.

- Zusätzlich zu dieser Gebrauchsanleitung folgende Dokumente lesen, verstehen und aufbewahren:

– Gebrauchsanleitung Akku STIHL AR
- Gebrauchsanleitung „Gürteltasche AP mit Anschlussleitung“
– Sicherheitshinweise Akku STIHL AP
– Gebrauchsanleitung Ladegeräte STIHL AL 101, 301, 301-4, 500
- Sicherheitsinformation für STIHL Akkus und Produkte mit eingebautem Akku: www.stihl.com/safety-data-sheets

Weitere Informationen zu STIHL connected, kompatiblen Produkten und FAQs sind unter www.connect.stihl.com oder bei einem STIHL Fachhändler verfügbar.

Die Bluetooth ^® -Wortmarke und die -Bildzeichen (Logos) sind eingetragene Warenzeichen und Eigentum der Bluetooth SIG, Inc. Jegliche Verwendung dieser Wortmarke/Bildzeichen durch STIHL erfolgt unter Lizenz.

Akkus mit 📄 sind mit einer Bluetooth®-Funkschnittstelle ausgestattet. Lokale Betriebseinschränkungen (zum Beispiel in Flugzeugen oder Krankenhäusern) müssen beachtet werden.

2.2 Kennzeichnung der Warnhinweise im Text

WARNUNG

■ Der Hinweis weist auf Gefahren hin, die zu schweren Verletzungen oder zum Tod führen können.

▶ Die genannten Maßnahmen können schwere Verletzungen oder Tod vermeiden.

3 Übersicht deutsch

HINWEIS

■ Der Hinweis weist auf Gefahren hin, die zu Sachschaden führen können.
▶ Die genannten Maßnahmen können Sachschaden vermeiden.

2.3 Symbole im Text

Dieses Symbol verweist auf ein Kapitel in dieser Gebrauchsanleitung.

3 Übersicht

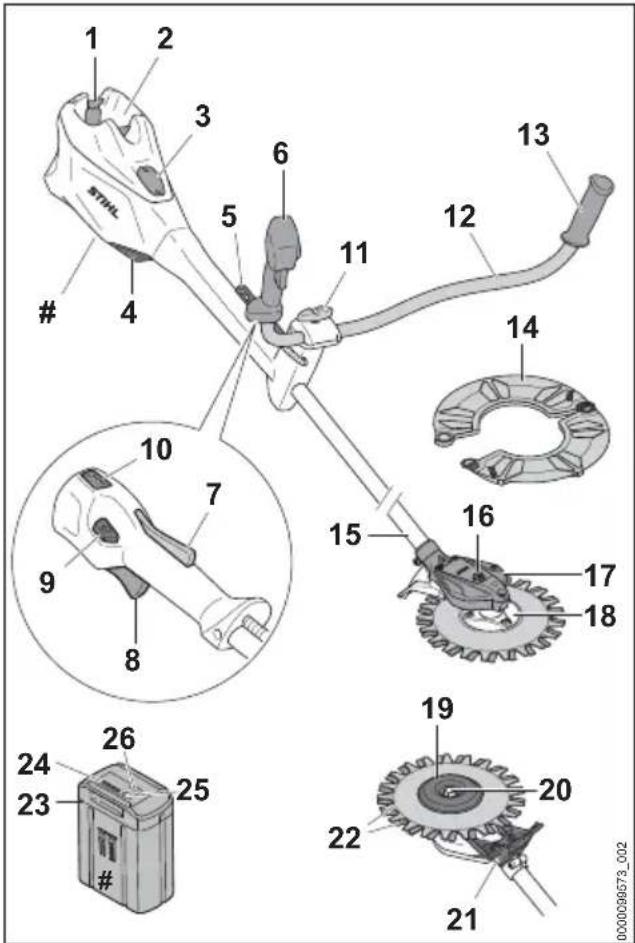

3.1 Unkrautentferner und Akku

1 Sperrhebel Der Sperrhebel hält den Akku im Akku- Schacht.

2 Akku-Schacht Der Akku-Schacht nimmt den Akku auf.

3 Abdeckung ^1 Die Abdeckung dient als Platzhalter für einen Smart Connector 2 A.

4 Luftfilter
Der Luftfilter filtert die vom Motor angesaugte Luft.
5 Lochleiste
Die Lochleiste dient zum Einhängen des Tragsystems.
6 Bedienungsgriff
Der Bedienungsgriff dient zum Bedienen, Halten und Führen des Unkrautentferners.
7 Schalthebelsperre
Die Schalthebelsperre entsperrt den Schalthebel.
8 Schalthebel
Der Schalthebel schaltet den Unkrautentferner ein und aus.
9 Entsperrtaster
Der Entsperrtaster dient zum Einschalten des Unkrautentferners und zum Einstellen der Leistungsstufe.
10 LEDs
Die LEDs zeigen die eingestellte Leistungsstufe an.
11 Knebelschraube
Die Knebelschraube klemmt das Griffrohr an die Griffstütze.
12 Griffrohr
Das Griffrohr verbindet den Bedienungsgriff und den Handgriff mit dem Schaft.
13 Handgriff
Der Handgriff dient zum Halten und Führen des Unkrautentferners.
14 Transportschutz
Der Transportschutz schützt vor Kontakt mit den Messern.
15 Schaft
Der Schaft verbindet alle Bauteile.
16 Verschlussschraube
Die Verschlussschraube verschließt die Öffnung für das STIHL Getriebefett.
17 Getriebegehäuse
Das Getriebegehäuse deckt das Getriebe ab.
18 Messeraufnahme
Die Messeraufnahme dient zum Befestigen der Messer.
19 Laufteller
Der Laufteller deckt die Messeraufnahme ab.

20 Schraube

Die Schraube befestigt den Laufteller am KombiWerkzeug.

21 Gerätestütze

Die Gerätestütze dient zum Ablegen des KombiWerkzeugs.

22 Messer

Die Messer schneiden Unkraut und Gras.

23 Akku

Der Akku versorgt den Unkrautentferner mit Energie.

24 LEDs

Die LEDs zeigen den Ladezustand des Akkus und Störungen an.

25 Drucktaste

Die Drucktaste aktiviert die LEDs am Akku. Sie aktiviert und deaktiviert die Bluetooth®-Funkschnittstelle (falls vorhanden).

26

LED „BLUETOOTH®“ (nur für Akkus mit C) Die LED zeigt die Aktivierung und Deaktivierung der Bluetooth®-Funkschnittstelle an.

# Leistungsschild mit Maschinennummer

3.2 Symbole

Die Symbole können auf dem Unkrautentferner und dem Akku sein und bedeuten Folgendes:

Dieses Symbol kennzeichnet die Öffnung für das STIHL Getriebefett.

1 LED leuchtet rot. Der Akku ist zu warm oder zu kalt.

4 LEDs blinken rot. Im Akku besteht eine Störung.

Entsperrtaster drücken, um den Unkrautentferner einzuschalten und die Leistungsstufen einzustellen.

Dieses Symbol kennzeichnet den Entsperrtaster.

LWA Garantierter Schalleistungspegel nach Richtlinie 2000/14/EG in dB(A) um Schallemissionen von Produkten vergleichbar zu machen.

C

Der Akku hat eine Bluetooth ^® -Funkschnittstelle und kann mit der STIHL connected App verbunden werden.

Die Angabe neben dem Symbol weist auf den Energieinhalt des Akkus nach Spezifikation des Zellenherstellers hin. Der in der Anwendung zur Verfügung stehende Energieinhalt ist geringer.

Produkt nicht mit dem Hausmüll entsorgen.

4 Sicherheitshinweise

4.1 Warnsymbole

Die Warnsymbole auf dem Unkrautentferner oder dem Akku bedeuten Folgendes:

Sicherheitshinweise und deren Maßnahmen beachten.

Gebrauchsanleitung lesen, verstehen und aufbewahren.

Schutzbrille tragen.

Schutzstiefel tragen.

Arbeitshandschuhe tragen.

Sich bewegende Messer nicht berühren.

Sicherheitsabstand einhalten.

Akku während Arbeitsunterbrechungen, des Transports, der Aufbewahrung, Wartung oder Reparatur herausnehmen.

Heiße Oberfläche nicht berühren.

Akku vor Hitze und Feuer schützen.

Akku nicht in Flüssigkeiten tauchen.

4.2 Bestimmungsgemäße Verwendung

Der Unkrautentferner STIHL RGA 140 dient zum Entfernen von Unkraut und zum Mähen von Gras.

Der Unkrautentferner kann bei Regen verwendet werden.

Der Unkrautentferner wird von einem Akku STIHL AP oder einem Akku STIHL AR mit Energie versorgt.

Der Akku mit ermöglicht in Kombination mit der STIHL connected App die Personalisierung und die Übertragung von Informationen zum Akku auf Basis der Bluetooth®-Technologie.

⚠️ WARNING

■ Akkus, die nicht von STIHL für den Unkrautentferner freigegeben sind, können Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.
- Unkrautentferner mit einem Akku STIHL AP oder einem Akku STIHL AR verwenden.
■ Falls der Unkrautentferner oder der Akku nicht bestimmungsgemäß verwendet wird, können Personen schwer verletzt oder getötet werden und Sachschaden kann entstehen.
- Unkrautentferner so verwenden, wie es in dieser Gebrauchsanleitung beschrieben ist.
- Akku so verwenden, wie es in dieser Gebrauchsanleitung, der Gebrauchsanleitung Akku STIHL AR, der STIHL connected App und unter www.connect.stihl.com beschrieben ist.

4.3 Anforderungen an den Benutzer

⚠️ WARNING

■ Benutzer ohne eine Unterweisung können die Gefahren des Unkrautentferners und des Akkus nicht erkennen oder nicht einschätzen. Der Benutzer oder andere Personen können schwer verletzt oder getötet werden.

- Gebrauchsanleitung lesen, verstehen und aufbewahren.

▶ Falls der Unkrautentferner oder der Akku an eine andere Person weitergegeben wird: Gebrauchsanleitung mitgeben.

- Sicherstellen, dass der Benutzer folgende Anforderungen erfüllt:

– Der Benutzer ist ausgeruht.
- Der Benutzer ist körperlich, sensorisch und geistig fähig, den Unkrautentferner oder den Akku zu bedienen und damit zu arbeiten. Falls der Benutzer körperlich, sensorisch oder geistig eingeschränkt dazu fähig ist, darf der Benutzer nur unter Aufsicht oder nach Anwei-

sung durch eine verantwortliche Person damit arbeiten.

• Der Benutzer kann die Gefahren des Unkrautentferners und des Akkus erkennen und einschätzen.
• Der Benutzer ist volljährig oder der Benutzer wird entsprechend nationaler Regelungen unter Aufsicht in einem Beruf ausgebildet.
• Der Benutzer hat eine Unterweisung von einem STIHL Fachhändler oder einer fachkundigen Person erhalten, bevor er das erste Mal mit dem Unkrautentferner arbeitet.
• Der Benutzer ist nicht durch Alkohol, Medikamente oder Drogen beeinträchtigt.

▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

4.4 Bekleidung und Ausstattung

⚠️ WARNING

■ Während der Arbeit können lange Haare in den Unkrautentferner hineingezogen werden. Der Benutzer kann schwer verletzt werden.

▶ Lange Haare so zusammenbinden und so sichern, dass sie sich oberhalb der Schultern befinden.

■ Während der Arbeit können Gegenstände mit hoher Geschwindigkeit hochgeschleudert werden. Der Benutzer kann verletzt werden.

▶ Eine eng anliegende Schutzbrille tragen. Geeignete Schutzbrillen sind nach Norm EN 166 oder nach nationalen Vorschriften geprüft und mit der entsprechenden Kennzeichnung im Handel erhältlich.

▶ Eine lange Hose aus widerstandsfähigem Material tragen.

■ Während der Arbeit kann Staub aufgewirbelt werden. Eingeatmeter Staub kann die Gesundheit schädigen und allergische Reaktionen auslösen.

▶ Falls Staub aufgewirbelt wird: Eine Staub-schutzmaske tragen.

■ Ungeeignete Bekleidung kann sich in Holz, Gestrüpp und im Unkrautentferner verfangen. Benutzer ohne geeignete Bekleidung können schwer verletzt werden.

▶ Eng anliegende Bekleidung tragen.

▶ Schals und Schmuck ablegen.

■ Während der Arbeit kann der Benutzer in Kontakt mit den Messern kommen. Der Benutzer kann schwer verletzt werden.

deutsch 4 Sicherheitshinweise

- Schuhwerk aus widerstandsfähigem Material tragen.

▶ Schutzstiefel mit Stahlkappen tragen.

▶ Eine lange Hose aus widerstandsfähigem Material tragen.

■ Bei der Reinigung oder Wartung kann der Benutzer in Kontakt mit den Messern kommen. Der Benutzer kann verletzt werden.

▶ Arbeitshandschuhe aus widerstandsfähigem Material tragen.

■ Falls der Benutzer ungeeignetes Schuhwerk trägt, kann er ausrutschen. Der Benutzer kann verletzt werden.

- Festes, geschlossenes Schuhwerk mit griffiger Sohle tragen.

4.5 Arbeitsbereich und Umgebung

4.5.1 Unkrautentferner

⚠️ WARNING

■ Unbeteiligte Personen, Kinder und Tiere können die Gefahren des Unkrautentferners und hochgeschleuderter Gegenstände nicht erkennen und nicht einschätzen. Unbeteiligte Personen, Kinder und Tiere können schwer verletzt werden und Sachschaden kann entstehen.

▶ Unbeteiligte Personen, Kinder und Tiere im Umkreis von 5 m um den Arbeitsbereich fernhalten.

▶ Einen Abstand von 3 m zu Gegenständen einhalten.

- Unkrautentferner nicht unbeaufsichtigt lassen.

- Sicherstellen, dass Kinder nicht mit dem Unkrautentferner spielen können.

■ Elektrische Bauteile des Unkrautentferners können Funken erzeugen. Funken können in leicht brennbarer oder explosiver Umgebung Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.

- Nicht in einer leicht brennbaren und nicht in einer explosiven Umgebung arbeiten.

4.5.2 Akku

⚠️ WARNING

■ Unbeteiligte Personen, Kinder und Tiere können die Gefahren des Akkus nicht erkennen und nicht einschätzen. Unbeteiligte Personen,

Kinder und Tiere können schwer verletzt werden.

- Unbeteiligte Personen, Kinder und Tiere fernhalten.

- Akku nicht unbeaufsichtigt lassen.

▶ Sicherstellen, dass Kinder nicht mit dem Akku spielen können.

■ Der Akku ist nicht gegen alle Umgebungseinflüsse geschützt. Falls der Akku bestimmten Umgebungseinflüssen ausgesetzt ist, kann der Akku in Brand geraten, explodieren oder irreparabel beschädigt werden. Personen können schwer verletzt werden und Sachschaden kann entstehen.

- Akku vor Hitze und Feuer schützen. - Akku nicht ins Feuer werfen.

- Akku nicht außerhalb der angegebenen Temperaturgrenzen laden, verwenden und aufbewahren, 121.4.

- Akku nicht in Flüssigkeiten tauchen.

- Akku von metallischen Kleinteilen fernhalten.

- Akku nicht hohem Druck aussetzen.

- Akku nicht Mikrowellen aussetzen.

- Akku vor Chemikalien und vor Salzen schützen.

4.6 Sicherheitsgerechter Zustand

4.6.1 Unkrautentferner

Der Unkrautentferner ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

– Der Unkrautentferner ist unbeschädigt.
– Der Unkrautentferner ist sauber.
– Die Bedienungselemente funktionieren und sind unverändert.
– Das Getriebegehäuse ist richtig angebaut.
- Original STIHL Zubehör für diesen Unkrautentferner ist angebaut.
– Das Zubehör ist richtig angebaut.

⚠️ WARNING

In einem nicht sicherheitsgerechten Zustand können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt oder getötet werden.

• Mit einem unbeschädigten Unkrautentferner arbeiten.
  ▶ Falls der Unkrautentferner verschmutzt ist: Unkrautentferner reinigen.
  ▶ Unkrautentferner nicht verändern.

4 Sicherheitshinweise deutsch

▶ Falls die Bedienungselemente nicht funktionieren: Nicht mit dem Unkrautentferner arbeiten.
▶ Original STIHL Zubehör für diesen Unkrautentferner anbauen.
▶ Getriebegehäuse so anbauen, wie es in dieser Gebrauchsanleitung beschrieben ist.
- Zubehör so anbauen, wie es in dieser Gebrauchsanleitung oder in der Gebrauchsanleitung des Zubehörs beschrieben ist.
▶ Gegenstände nicht in die Öffnungen des Unkrautentferners stecken.
- Abgenutzte oder beschädigte Hinweisschilder ersetzen.
▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

4.6.2 Messer

Die Messer sind im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

– Die Messer und die Anbauteile sind unbeschädigt.
– Die Messer sind nicht verformt.
– Die Messer sind richtig angebaut.
– Die Messer sind gratfrei.

WARNING

In einem nicht sicherheitsgerechten Zustand können sich Teile der Messer lösen und weggeschleudert werden. Personen können schwer verletzt werden

• Mit unbeschädigten Messern und unbeschädigten Anbauteilen arbeiten.
  ▶ Messer richtig schärfen.
• Grate an den Schneidkanten mit einer Feile entfernen.
  ▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

4.6.3 Akku

Der Akku ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

– Der Akku ist unbeschädigt.
– Der Akku ist sauber und trocken.
- Der Akku funktioniert und ist unverändert.

⚠️ WARNING

In einem nicht sicherheitsgerechten Zustand kann der Akku nicht mehr sicher funktionieren. Personen können schwer verletzt werden.

• Mit einem unbeschädigten und funktionierenden Akku arbeiten.
  ▶ Einen beschädigten oder defekten Akku nicht laden.

▶ Falls der Akku verschmutzt ist: Akku reinigen.
▶ Falls der Akku nass oder feucht ist: Akku trocknen lassen, 121.5.
- Akku nicht verändern.
▶ Gegenstände nicht in die Öffnungen des Akkus stecken.
▶ Elektrische Kontakte des Akkus nicht mit metallischen Gegenständen verbinden und kurzschließen.
- Akku nicht öffnen.
- Abgenutzte oder beschädigte Hinweisschilder ersetzen.

■ Aus einem beschädigten Akku kann Flüssigkeit austreten. Falls die Flüssigkeit mit der Haut oder den Augen in Kontakt kommt, können die Haut oder die Augen gereizt werden.

• Kontakt mit der Flüssigkeit vermeiden.
  ▶ Falls Kontakt mit der Haut aufgetreten ist: Betroffene Hautstellen mit reichlich Wasser und Seife abwaschen.
  ▶ Falls Kontakt mit den Augen aufgetreten ist: Augen mindestens 15 Minuten mit reichlich Wasser spülen und einen Arzt aufsuchen.

■ Ein beschädigter oder defekter Akku kann ungewöhnlich riechen, rauchen oder brennen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.

▶ Falls der Akku ungewöhnlich riecht oder raucht: Akku nicht verwenden und von brennbaren Stoffen fernhalten.
▶ Falls der Akku brennt: Versuchen, den Akku mit einem Feuerlöscher oder Wasser zu löschen.

4.7 Arbeiten

⚠️ WARNING

■ Der Benutzer kann in bestimmten Situationen nicht mehr konzentriert arbeiten. Der Benutzer kann stolpern, fallen und schwer verletzt werden.

▶ Ruhig und überlegt arbeiten.
▶ Falls die Lichtverhältnisse und Sichtverhältnisse schlecht sind: Nicht mit dem Unkrautentferner arbeiten.
▶ Unkrautentferner alleine bedienen.
▶ Messer bodennah führen.
▶ Auf Hindernisse achten.
▶ Auf dem Boden stehend arbeiten und das Gleichgewicht halten.
▶ Falls Ermüdungserscheinungen auftreten: Eine Arbeitspause einlegen.

■ Die sich bewegenden Messer können den Benutzer schneiden. Der Benutzer kann schwer verletzt werden.

• Sich bewegende Messer nicht berühren.
  ▶ Falls die Messer durch einen Gegenstand blockiert sind: Unkrautentferner ausschalten und Akku herausnehmen. Erst dann den Gegenstand beseitigen.

■ Falls sich der Unkrautentferner während der Arbeit verändert oder sich ungewohnt verhält, kann der Unkrautentferner in einem nicht sicherheitsgerechten Zustand sein. Personen können schwer verletzt werden und Sachschaden kann entstehen.

- Arbeit beenden, Akku herausnehmen und einen STIHL Fachhändler aufsuchen.

■ Während der Arbeit können Vibrationen durch den Unkrautentferner entstehen.

▶ Handschuhe tragen.

▶ Arbeitspausen machen.
▶ Falls Anzeichen einer Durchblutungsstörung auftreten: Einen Arzt aufsuchen.

■ Falls das sich drehende Messer auf einen harten Gegenstand trifft, können Funken entstehen. Funken können in leicht brennbarer Umgebung Brände auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.

• Nicht in einer leicht brennbaren Umgebung arbeiten.
  ■ Wenn der Schalthebel losgelassen wird, bewegen sich die Messer noch kurze Zeit weiter. Personen können schwer verletzt werden.
• Warten, bis die Messer sich nicht mehr dreht.
  ■ Falls die Schnittleistung nachlässt oder das Schnittgut häufig eingeklemmt wird, können Gegenstände vermehrt hochgeschleudert werden. Der Benutzer kann verletzt werden.
• Messer so schärfen, wie es in dieser Gebrauchsanleitung beschrieben ist.
  In einer Gefahrensituation kann der Benutzer in Panik geraten und das Tragsystem nicht ablegen. Der Benutzer kann schwer verletzt werden.
  ▶ Ablegen des Tragsystems üben.

GEFAHR

■ Falls in der Umgebung von spannungsführenden Leitungen gearbeitet wird, können die Messer mit den spannungsführenden Leitungen in Kontakt kommen und diese beschädigen. Der Benutzer kann schwer verletzt oder getötet werden.

• Nicht in der Umgebung von spannungsführenden Leitungen arbeiten.
• Auch auf verdeckt liegende Leitungen achten.

4.8 Transportieren

4.8.1 Unkrautentferner

⚠️ WARNING

■ Während der Arbeit kann das Getriebegehäuse heiß werden. Der Benutzer kann sich verbrennen.

- Heißes Getriebegehäuse nicht berühren.

■ Während des Transports kann der Unkrautentferner umkippen oder sich bewegen. Personen können verletzt werden und Sachschaden kann entstehen.

- Akku herausnehmen.

▶ Transportschutz anbauen.
▶ Unkrautentferner mit Spanngurten, Riemen oder einem Netz so sichern, dass sie nicht umkippen und sich nicht bewegen kann.

4.8.2 Akku

⚠️ WARNING

■ Der Akku ist nicht gegen alle Umgebungseinflüsse geschützt. Falls der Akku bestimmten Umgebungseinflüssen ausgesetzt ist, kann der Akku beschädigt werden und Sachschaden kann entstehen.

▶ Einen beschädigten Akku nicht transportieren.

■ Während des Transports kann der Akku umkippen oder sich bewegen. Personen können verletzt werden und Sachschaden kann entstehen.

• Akku in der Verpackung so verpacken, dass er sich nicht bewegen kann.
  ▶ Verpackung so sichern, dass sie sich nicht bewegen kann.

4.9 Aufbewahren

4.9.1 Unkrautentferner

⚠️ WARNING

- Kinder können die Gefahren des Unkrautentferners nicht erkennen und nicht einschätzen. Kinder können schwer verletzt werden.

5 Unkrautentferner einsatzbereit machen deutsch

- Akku herausnehmen.

▶ Transportschutz anbauen.
- Unkrautentferner außerhalb der Reichweite von Kindern aufbewahren.

■ Die elektrischen Kontakte am Unkrautentferner und metallische Bauteile können durch Feuchtigkeit korrodieren. Der Unkrautentferner kann beschädigt werden.

- Akku herausnehmen.

- Unkrautentferner sauber und trocken aufbewahren.

4.9.2 Akku

⚠️ WARNING

■ Kinder können die Gefahren des Akkus nicht erkennen und nicht einschätzen. Kinder können schwer verletzt werden.

- Akku außerhalb der Reichweite von Kindern aufbewahren.

■ Der Akku ist nicht gegen alle Umgebungseinflüsse geschützt. Falls der Akku bestimmten Umgebungseinflüssen ausgesetzt ist, kann der Akku irreparabel beschädigt werden.

- Akku sauber und trocken aufbewahren.

- Akku in einem geschlossenen Raum aufbewahren.

- Akku getrennt vom Unkrautentferner aufbewahren.

▶ Falls der Akku im Ladegerät aufbewahrt wird: Netzstecker ziehen und den Akku mit einem Ladezustand zwischen 40 % und 60 % (2 grün leuchtende LEDs) aufbewahren.

- Akku nicht außerhalb der angegebenen Temperaturgrenzen aufbewahren, 121.4.

4.10 Reinigen, Warten und Reparieren

⚠️ WARNING

■ Falls während der Reinigung, Wartung oder Reparatur der Akku eingesetzt ist, kann der Unkrautentferner unbeabsichtigt eingeschaltet werden. Personen können schwer verletzt werden und Sachschaden kann entstehen.

- Akku herausnehmen.

■ Während der Arbeit kann das Getriebegehäuse heiß werden. Der Benutzer kann sich verbrennen.

- Heißes Getriebegehäuse nicht berühren.

■ Scharfe Reinigungsmittel, das Reinigen mit einem Wasserstrahl oder spitzen Gegenständen können den Unkrautentferner, die Messer oder den Akku beschädigen. Falls der Unkrautentferner, die Messer oder der Akku nicht richtig gereinigt werden, können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt werden.

- Unkrautentferner, Messer und Akku so reinigen, wie es in dieser Gebrauchsanleitung beschrieben ist.

■ Falls der Unkrautentferner, das Getriebe, die Messer oder der Akku nicht richtig gewartet oder repariert werden, können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt oder getötet werden.

- Unkrautentferner und Akku nicht selbst warten oder reparieren.

▶ Falls der Unkrautentferner oder der Akku gewartet oder repariert werden müssen: Einen STIHL Fachhändler aufsuchen.

▶ Getriebe und Messer so warten, wie es in dieser Gebrauchsanleitung beschrieben ist.

■ Während der Reinigung oder Wartung der Messer kann der Benutzer sich an scharfen Schneidkanten schneiden. Der Benutzer kann verletzt werden.

- Arbeitshandschuhe aus widerstandsfähigem Material tragen.

5 Unkrautentferner einsatzbereit machen

5.1 Unkrautentferner einsatzbereit machen

Vor jedem Arbeitsbeginn müssen folgende Schritte durchgeführt werden:

▶ Sicherstellen, dass sich folgende Bauteile im sicherheitsgerechten Zustand befinden:

- Unkrautentferner, 4.6.1.

- Messer, 4.6.2.

- Akku, 4.6.3.

deutsch 6 Akku laden und LEDs

▶ Akku prüfen, 2.3.
- Akku vollständig laden, wie es in der Gebrauchsanleitung Ladegeräte STIHL AL 101, 301, 301-4, 500 beschrieben ist.
▶ Unkrautentferner reinigen, 📄 17.1.
Zweihandgriff anbauen, 18.1.
▶ Getriebegehäuse anbauen, 18.2.

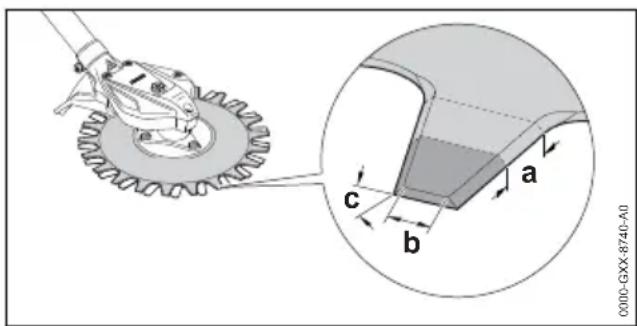

▶ Messer prüfen, 2.2.
- Tragsystem anlegen und einstellen, 19.1.
Zweihandgriff einstellen, 19.2.
▶ Unkrautentferner ausbalancieren, 19.3.
▶ Bedienungselemente prüfen, 2.1.
▶ Falls die Schritte nicht durchgeführt werden können: Unkrautentferner nicht verwenden und einen STIHL Fachhändler aufsuchen.

5.2 Akku mit einer Bluetooth®-Funkschnittstelle mit der STIHL connected App verbinden

Bluetooth®-Funkschnittstelle am mobilen Endgerät aktivieren.
Bluetooth®-Funkschnittstelle am Akku aktivieren, 7.1.
▶ STIHL connected App aus dem App Store auf das mobile Endgerät herunterladen und Account erstellen.
▶ STIHL connected App öffnen und anmelden.
- Akku in der STIHL connected App hinzufügen und den Anweisungen auf dem Bildschirm folgen.

Kontaktmöglichkeiten und weitere Informationen sind unter https://support.stihl.com oder in der STIHL connected App zu finden.

Die STIHL connected App ist marktabhängig verfügbar.

6 Akku laden und LEDs

6.1 Akku laden

Die Ladezeit hängt von verschiedenen Einflüssen ab, z. B. von der Temperatur des Akkus oder von der Umgebungstemperatur. Für eine optimale Leistungsfähigkeit die empfohlenen Temperaturbereiche beachten, 21.5. Die tatsächliche Ladezeit kann von der angegebenen Ladezeit abweichen. Die Ladezeit ist unter www.stihl.com/charging-times angegeben.

- Akku so laden, wie es in der Gebrauchsanleitung Ladegerät STIHL AL 101, 301, 301-4, 500 beschrieben ist.

6.2 Ladezustand anzeigen

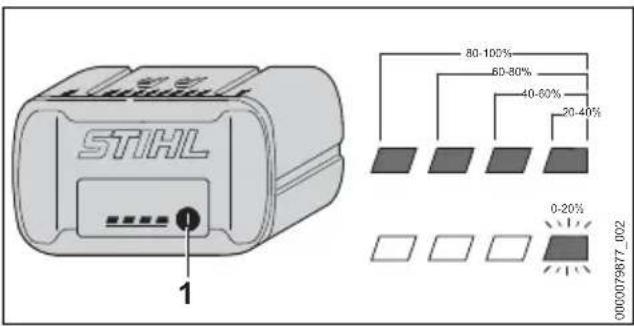

STIHL 80-100% 60-80% 40-60% 20-40% 0-20% 0000079877_002

▶ Drucktaste (1) drücken.
Die LEDs leuchten ca. 5 Sekunden lang grün und zeigen den Ladezustand an.
▶ Falls die rechte LED grün blinkt: Akku laden.

6.3 LEDs am Akku

Die LEDs können den Ladezustand des Akkus oder Störungen anzeigen. Die LEDs können grün oder rot leuchten oder blinken.

Falls die LEDs grün leuchten oder blinken, wird der Ladezustand angezeigt.

▶ Falls die LEDs rot leuchten oder blinken: Störungen beheben, 20.1. Im Unkrautentferner oder im Akku besteht eine Störung.

7 Bluetooth®-Funkschnitt- stelle aktivieren und deakti- vieren

7.1 Bluetooth®-Funkschnittstelle aktivieren

- Falls der Akku eine Bluetooth®-Funkschnittstelle hat: Drucktaste drücken und solange gedrückt halten bis die LED „BLUETOOTH®“ neben dem Symbol Ⓐ für ca. 3 Sekunden blau leuchtet. Die Bluetooth®-Funkschnittstelle am Akku ist aktiviert.

7.2 Bluetooth®-Funkschnittstelle deaktivieren

▶ Falls der Akku eine Bluetooth®-Funkschnittstelle hat: Drucktaste drücken und solange gedrückt halten bis die LED „BLUETOOTH®“ neben dem Symbol Ⓗ sechsmal blau blinkt. Die Bluetooth®-Funkschnittstelle am Akku ist deaktiviert.

8 Unkrautentferner zusammenbauen

8.1 Zweihandgriff anbauen

- Unkrautentferner ausschalten und Akku herausnehmen.

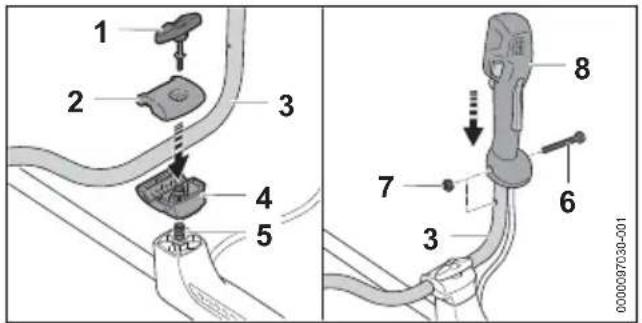

1 2 3 4 5 7 8 6 3 0000097030-001

▶ Knebelschraube (1) herausdrehen.
▶ Klemmschalen (2 und 4) abnehmen.
- Griffrohr (3) in die untere Klemmschale (4) einsetzen.
▶ Obere Klemmschale (2) auflegen.
▶ Feder (5) von unten in die untere Klemmschale (4) einsetzen.
Klemmschalen (2 und 4) auf den Schaft setzen und Knebelschraube (1) eindrehen.
▶ Griffrohr (3) nach oben schwenken.
▶ Knebelschraube (1) anziehen.
▶ Schraube (6) herausdrehen.
▶ Bedienungsgriff (7) so auf das Griffrohr (3) setzen, dass die Bohrung des Bedienungsgriffs mit der Bohrung des Griffrohrs fluchtet und dass der Schalthebel in Richtung des Getriebegehäuses zeigt.
▶ Mutter (7) einsetzen.
▶ Schraube (6) eindrehen und fest anziehen.

Der Zweihandgriff muss nicht wieder abgebaut werden.

8.2 Getriebegehäuse anbauen

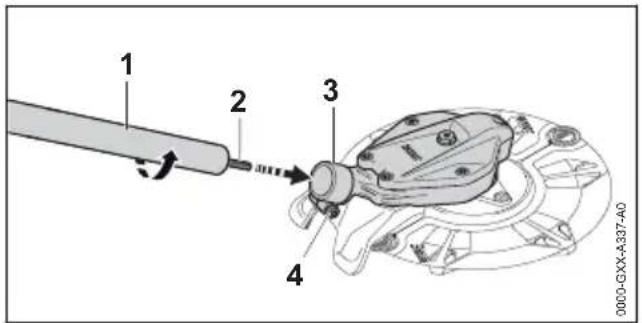

1 2 3 4 0000-GXX-A337-A0

▶ Schraube (4) lösen.
▶ Schaft (1) in das Getriebegehäuse (3) schieben und so lange drehen, bis die Getriebewelle (2) einrastet.
▶ Schraube (4) leicht anziehen.

▶ Getriebegehäuse (3) so ausrichten, dass es nach oben zeigt.
▶ Schraube (4) fest anziehen.

Das Getriebegehäuse muss nicht wieder abgebaut werden.

9 Unkrautentferner für den Benutzer einstellen

9.1 Doppelschultergurt anlegen und einstellen

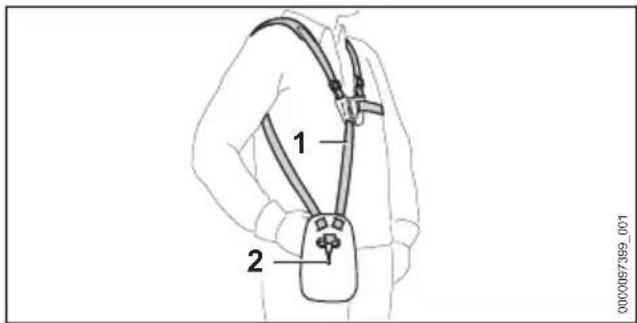

1 2 000067399_001

▶ Doppelschultergurt (1) aufsetzen.
▶ Doppelschultergurt (1) so einstellen, dass sich der Karabinerhaken (2) etwa eine Handbreit unterhalb der rechten Hüfte befindet.

9.2 Zweihandgriff einstellen

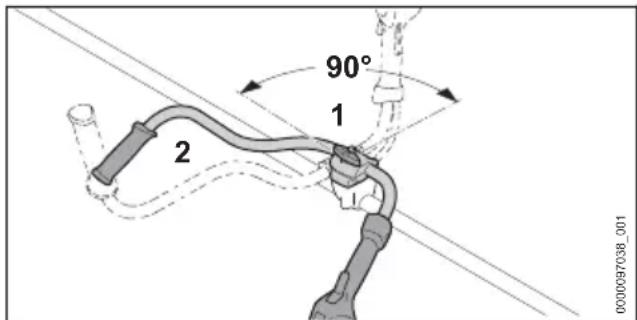

Der Zweihandgriff kann abhängig von der Körpergröße des Benutzers in verschiedene Positionen eingestellt werden.

• Unkrautentferner ausschalten und Akku herausnehmen.
  ▶ Unkrautentferner an der Lochleiste in den Karabinerhaken des Tragsystems einhängen.

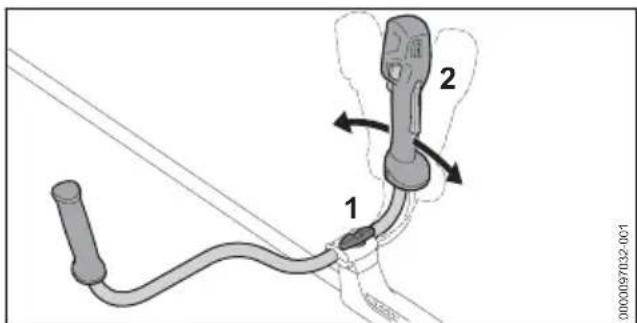

1 2 0000097032-001

▶ Knebelschraube (1) lösen.
- Zweihandgriff (2) in die gewünschte Position kippen.
▶ Knebelschraube (1) fest anziehen.

9.3 Unkrautentferner ausbalancieren

▶ Unkrautentferner ausschalten.

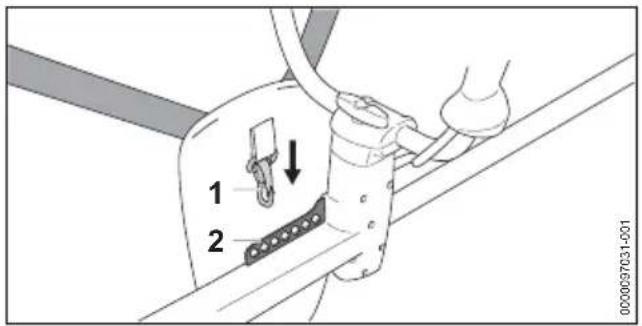

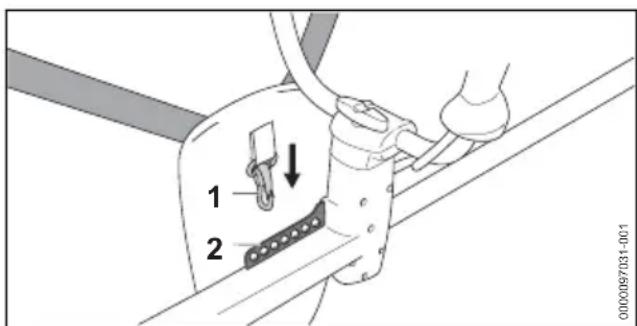

1 2 0000097031-001

- Lochleiste (2) in den Karabinerhaken (1) einhängen.

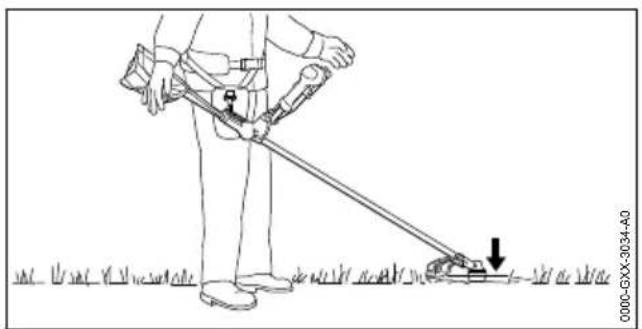

• Unkrautentferner so ausbalancieren lassen, dass der Laufteller leicht auf dem Boden aufliegt.
  ▶ Falls der Unkrautentferner sich nicht ausbalancieren lässt: Karabinerhaken (1) in ein anderes Loch in der Lochleiste (2) einhängen und erneut ausbalancieren lassen.

10 Akku einsetzen und herausnehmen

10.1 Akku einsetzen

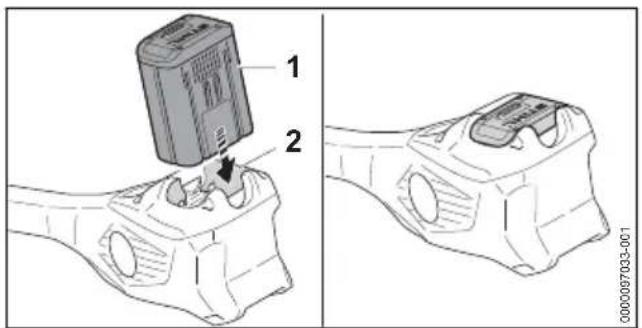

1 2 0000097033-001

- Akku (1) bis zum Anschlag in den Akku-Schacht (2) drücken. Der Akku (1) rastet mit einem Klick ein und ist verriegelt.

10.2 Akku herausnehmen

- Unkrautentferner auf eine ebene Fläche stellen.

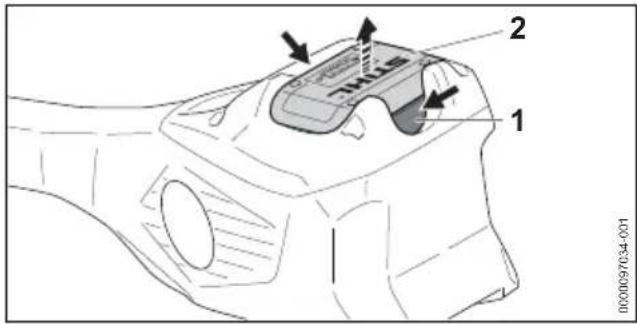

2 1 0000097034-001

▶ Beide Sperrhebel (1) drücken. Der Akku (2) ist entriegelt und kann herausgenommen werden.

11 Unkrautentferner einschalten und ausschalten

11.1 Unkrautentferner einschalten

▶ Unkrautentferner mit der rechten Hand am Bedienungsgriff so festhalten, dass der Daumen den Bedienungsgriff umschließt.
▶ Unkrautentferner mit der linken Hand am Handriff so festhalten, dass der Daumen den Handriff umschließt.

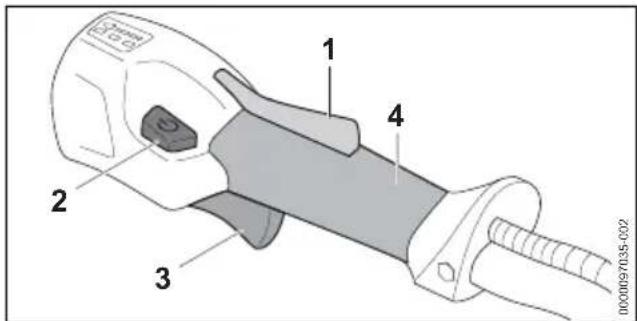

1 2 3 4 0000097035-002

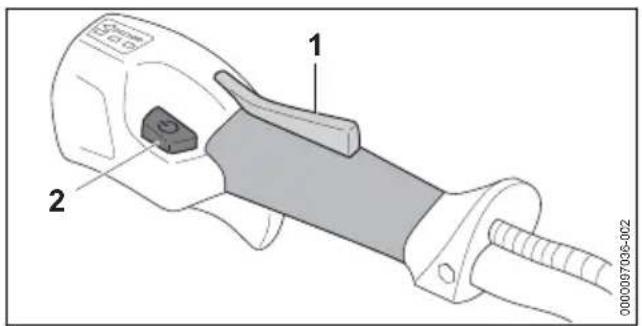

▶ Schalthebelsperre (1) mit der Hand drücken und gedrückt halten.
▶ Entsperrtaster (2) drücken. Die LEDs leuchten und zeigen die zuletzt eingestellte Leistungsstufe an.
▶ Schalthebel (3) mit dem Zeigefinger drücken und gedrückt halten. Der Unkrautentferner beschleunigt und die Messer bewegen sich.

Je weiter der Schalthebel (3) gedrückt ist, umso schneller bewegen sich die Messer.

Der Unkrautentferner kann auch eingeschaltet werden, indem zuerst der Entsperrtaster (2) und innerhalb von 5 Sekunden (solange die LEDs blinken) die Schalthebelsperre (1) gedrückt wird. Der Schalthebel (3) ist damit entsperrt und der Unkrautentferner einsatzbereit.

Wenn der Schalthebel (3) und die Schalthebelsperre (1) nach dem Einschalten losgelassen werden blinken die LEDs noch 5 Sekunden lang. So lange die LEDs blinken, kann der Unkrautent-

12 Unkrautentferner und Akku prüfen deutsch

ferner ohne Betätigen des Entsperrtasters (2) erneut eingeschaltet werden.

11.2 Unkrautentferner ausschalten

▶ Schalthebel und Schalthebelsperre loslassen.
▶ Warten, bis sich die Messer nicht mehr bewegen.
▶ Falls sich die Messer weiter bewegen: Akku herausnehmen und einen STIHL Fachhändler aufsuchen.
Der Unkrautentferner ist defekt.

12 Unkrautentferner und Akku prüfen

12.1 Bedienungselemente prüfen

Schalthebelsperre und Schalthebel

• Akku herausnehmen.
  ▶ Versuchen, den Schalthebel zu drücken, ohne die Schalthebelsperre zu drücken.
  ▶ Falls sich der Schalthebel drücken lässt: Unkrautentferner nicht verwenden und einen STIHL Fachhändler aufsuchen. Die Schalthebelsperre ist defekt.
• Schalthebelsperre drücken und gedrückt halten.
  ▶ Schalthebel drücken und wieder loslassen.
  ▶ Falls der Schalthebel oder die Schalthebelsperre schwergängig sind oder nicht in die Ausgangsposition zurückfedert: Unkrautentferner nicht verwenden und einen STIHL Fachhändler aufsuchen.
  Der Schalthebel oder die Schalthebelsperre ist defekt.

Unkrautentferner einschalten

• Akku einsetzen.
• Schalthebelsperre drücken und gedrückt halten.
  ▶ Entsperrtaster drücken.
  ▶ Schalthebel drücken und gedrückt halten. Die Messer bewegen sich.
  ▶ Falls 3 LEDs am Akku rot blinken: Akku herausnehmen und einen STIHL Fachhändler aufsuchen.
  Im Unkrautentferner besteht eine Störung.

▶ Schalthebel loslassen. Die Messer bewegen sich nach kurzer Zeit nicht mehr.

▶ Falls sich die Messer weiter bewegen: Akku herausnehmen und einen STIHL Fachhändler aufsuchen.

Der Unkrautentferner ist defekt.

12.2 Messer prüfen

▶ Unkrautentferner ausschalten.

0000-GXX-8740-A0 a b c

• Im Arbeitsbereich der Messer Folgendes messen:
• Länge a
• Breite b
• Winkel c
  ▶ Maße vergleichen, 21.2.
  ▶ Falls die Mindestlänge unterschritten ist: Messer versetzen, 18.4.
  ▶ Falls die Mindestbreite unterschritten ist: Messer ersetzen, ☐18.3.
  ▶ Falls der Schärfwinkel nicht eingehalten ist: Messer schärfen, 18.5.
  ▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

12.3 Akku prüfen

▶ Drucktaste am Akku drücken.
Die LEDs leuchten oder blinken.
▶ Falls die LEDs nicht leuchten oder blinken: Akku nicht verwenden und einen STIHL Fachhändler aufsuchen.
Im Akku besteht eine Störung.

13 Mit dem Unkrautentferner arbeiten

13.1 Unkrautentferner halten und führen

1 2 0000097331-001

- Lochleiste (2) in den Karabinerhaken (1) einhängen.

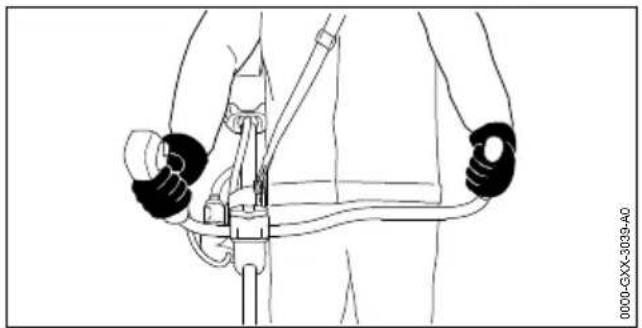

▶ Unkrautentferner mit der rechten Hand am Bedienungsgriff so festhalten, dass der Daumen den Bedienungsgriff umschließt.
▶ Unkrautentferner mit der linken Hand am Handriff so festhalten, dass der Daumen den Handriff umschließt.

13.2 Leistungsstufe einstellen

Abhängig von der Anwendung können 3 Leistungsstufen eingestellt werden. Die LEDs zeigen die eingestellte Leistungsstufe an. Je höher die Leistungsstufe, umso schneller können sich die Messer bewegen.

Die eingestellte Leistungsstufe beeinflusst die Akkulaufzeit. Je niedriger die Leistungsstufe, umso länger ist die Akkulaufzeit.

• Schalthebelsperre (1) drücken und gedrückt halten.
  Entsperrtaster (2) drücken. Die LEDs leuchten und zeigen die eingestellte Leistungsstufe an.
• Entsperrtaster (2) drücken und kurz gedrückt halten.

Die nächste Leistungsstufe ist eingestellt. Nach der dritten Leistungsstufe folgt wieder die erste Leistungsstufe.

Entsperrtaster (2) so oft drücken, bis die gewünschte Leistungsstufe eingestellt ist.

13.3 Unkraut entfernen und Gras mähen

Der Abstand der Messer vom Boden bestimmt die Schnitthöhe.

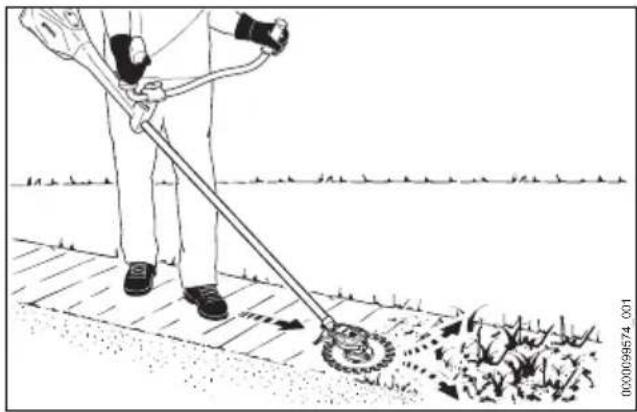

• Unkrautentferner gleichmäßig hin und her bewegen.
  ▶ Langsam und kontrolliert vorwärts gehen.

Für eine optimale Leistungsfähigkeit die empfohlenen Temperaturbereiche beachten, 21.5.

14 Nach dem Arbeiten

14.1 Nach dem Arbeiten

• Unkrautentferner ausschalten und Akku herausnehmen.
  ▶ Falls der Unkrautentferner nass ist: Unkrautentferner trocknen lassen.
  ▶ Falls der Akku nass oder feucht ist: Akku trocknen lassen, 21.5.
  ▶ Unkrautentferner reinigen.
  ▶ Messer reinigen.
  ▶ Akku reinigen.
  ▶ Transportschutz anbauen.

15 Transportieren

15.1 Unkrautentferner transportieren

• Unkrautentferner ausschalten und Akku herausnehmen.
  ▶ Transportschutz anbauen.

Unkrautentferner tragen

- Unkrautentferner mit einer Hand so am Schaft tragen, dass die Messer nach hinten zeigen und der Unkrautentferner ausbalanciert ist.

Unkrautentferner in einem Fahrzeug transportieren

▶ Unkrautentferner so sichern, dass der Unkrautentferner nicht umkippen und sich nicht bewegen kann.

15.2 Akku transportieren

• Unkrautentferner ausschalten und Akku herausnehmen.
• Sicherstellen, dass der Akku im sicherheitsgerechten Zustand ist.

16 Aufbewahren deutsch

• Akku so verpacken, dass er sich in der Verpackung nicht bewegen kann.
  ▶ Verpackung so sichern, dass sie sich nicht bewegen kann.

Der Akku unterliegt den Anforderungen zum Transport gefährlicher Güter. Der Akku ist als UN 3480 (Lithium-Ionen-Batterien) eingestuft und wurde gemäß UN Handbuch Prüfungen und Kriterien Teil III, Unterabschnitt 38.3 geprüft.

Die Transportvorschriften sind unter www.stihl.com/safety-data-sheets angegeben.

16 Aufbewahren

16.1 Unkrautentferner aufbewahren

• Unkrautentferner ausschalten und Akku herausnehmen.
  ▶ Transportschutz anbauen.

90° 1 2 0000087038_001

Knebelschraube (1) lösen und soweit herausdrehen, bis das Griffrohr (2) gedreht werden kann.
- Griffrohr (2) 90° im Uhrzeigersinn drehen und nach unten kippen.
▶ Knebelschraube (1) fest anziehen.
- Unkrautentferner so aufbewahren, dass folgende Bedingungen erfüllt sind:
- Der Unkrautentferner ist außerhalb der Reichweite von Kindern.
- Der Unkrautentferner ist sauber und trocken.

16.2 Akku aufbewahren

STIHL empfiehlt, den Akku in einem Ladezustand zwischen 40 % und 60 % (2 grün leuchtende LEDs) aufzubewahren.

- Akku so aufbewahren, dass folgende Bedingungen erfüllt sind:

• Der Akku ist außerhalb der Reichweite von Kindern.
  – Der Akku ist sauber und trocken.
• Der Akku ist in einem geschlossenen Raum.
• Der Akku ist getrennt vom Unkrautentferner.
• Falls der Akku im Ladegerät aufbewahrt wird: Netzstecker ziehen und den Akku mit einem Ladezustand zwischen 40 % und

60 % (2 grün leuchtende LEDs) aufbewahren.

- Der Akku ist nicht außerhalb der angegebenen Temperaturgrenzen aufbewahrt, 21.4.

HINWEIS

■ Falls der Akku nicht so aufbewahrt wird, wie es in dieser Gebrauchsanleitung beschrieben ist, kann sich der Akku tiefentladen und dadurch irreparabel beschädigt werden.

▶ Einen entladenen Akku vor dem Aufbewahren laden. STIHL empfiehlt den Akku in einem Ladezustand zwischen 40 % und 60 % (2 grün leuchtende LEDs) aufzubewahren.
- Akku getrennt vom Unkrautentferner aufbewahren.

17 Reinigen

17.1 Unkrautentferner reinigen

• Unkrautentferner ausschalten und Akku herausnehmen.
  ▶ Getriebegehäuse abkühlen lassen.
• Unkrautentferner mit einem feuchten Tuch reinigen.
  ▶ Lüftungsschlitze mit einem Pinsel reinigen.
  ▶ Fremdkörper aus dem Akku-Schacht entfernen und den Akku-Schacht mit einem feuchten Tuch reinigen.
  ▶ Elektrische Kontakte im Akku-Schacht mit einem Pinsel oder einer weichen Bürste reinigen.

17.2 Messer reinigen

▶ Unkrautentferner ausschalten.
▶ Messer mit STIHL Harzlöser einsprühen.
▶ Unkrautentferner 5 Sekunden einschalten. Die Messer bewegen sich. Der STIHL Harzlöser verteilt sich gleichmäßig.

17.3 Luftfilter reinigen

- Unkrautentferner ausschalten und Akku herausnehmen.

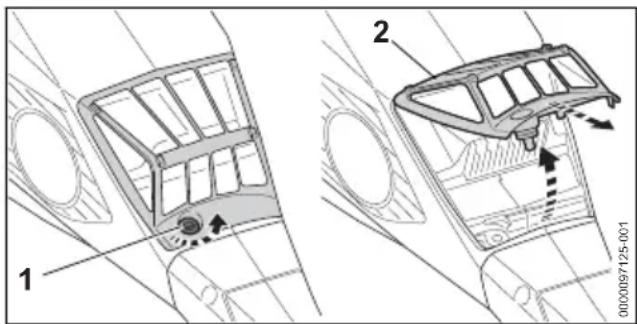

1 2 10-0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

▶ Bereich um den Luftfilter (2) mit einem feuchten Tuch oder einem Pinsel reinigen.
▶ Schraube (1) so lange gegen den Uhrzeigersinn drehen, bis sich der Luftfilter (2) abnehmen lässt.
▶ Luftfilter (2) nach oben klappen und abnehmen.
▶ Schmutz auf der Außenseite des Luftfilters (2) unter fließendem Wasser abspülen.
▶ Falls der Luftfilter (2) beschädigt ist: Luftfilter (2) ersetzen.
▶ Luftfilter (2) an der Luft trocknen lassen.
▶ Luftfilter (2) in das Gehäuse einsetzen und nach unten klappen.
Der Luftfilter (2) muss ringsum bündig am Gehäuse anliegen.
▶ Schraube (1) eindrehen und fest anziehen.

17.4 Akku reinigen

- Akku mit einem feuchten Tuch reinigen.

18 Warten

18.1 Wartungsintervalle

Wartungsintervalle sind abhängig von den Umgebungsbedingungen und den Arbeitsbedingungen. STIHL empfiehlt folgende Wartungsintervalle:

Alle 25 Betriebsstunden

▶ Getriebe schmieren.

Alle 50 Betriebsstunden

▶ Luftfilter reinigen.

Jährlich

- Unkrautentferner von einem STIHL Fachhändler prüfen lassen.

18.2 Getriebe schmieren

▶ Unkrautentferner ausschalten.

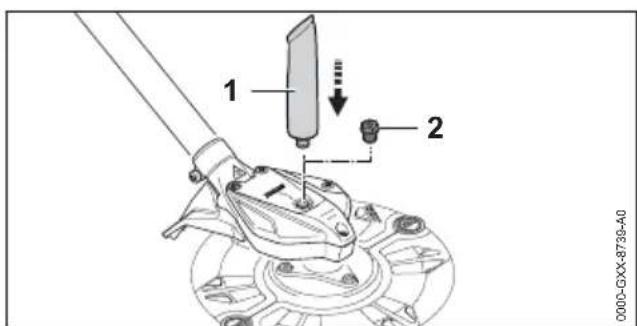

1 2 0000-GXX-8739-40

▶ Verschlussschraube (2) herausdrehen.

▶ Falls kein Fett an der Verschlussschraube (2) sichtbar ist:

▶ Tube „STIHL Getriebefett“ (1) einschrauben.

▶ 10 g STIHL Getriebefett in das Getriebegehäuse drücken.

▶ Tube „STIHL Getriebefett“ (1) herausdrehen.
▶ Verschlussschraube (2) eindrehen und fest anziehen.
- KombiMotor 1 Minute lang einschalten. Das STIHL Getriebefett verteilt sich gleichmäßig.

18.3 Messer abbauen und anbauen

18.3.1 Messer abbauen

WARNUNG

■ Die Schneidkanten der Messer sind scharf. Der Benutzer kann sich schneiden.
▶ Arbeitshandschuhe aus widerstandsfähigem Material tragen.

▶ Unkrautentferner ausschalten.

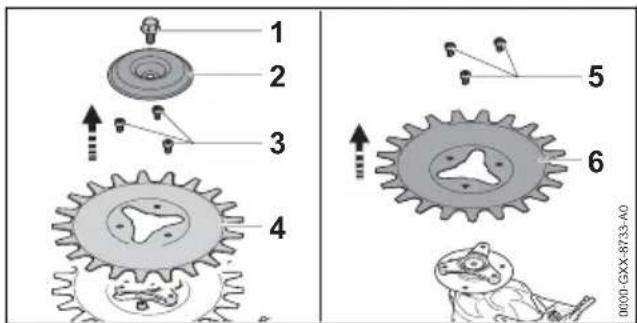

1 2 3 4 5 6 0000-GXX-8733-AO

▶ Schraube (1) im Uhrzeigersinn herausdrehen.
▶ Laufteller (2) abnehmen.
▶ Schrauben (3) gegen den Uhrzeigersinn herausdrehen.
▶ Messer (4) abnehmen.
▶ Schrauben (5) gegen den Uhrzeigersinn herausdrehen.
▶ Messer (6) abnehmen.

18.3.2 Messer anbauen

WARNUNG

■ Die Schneidkanten der Messer sind scharf. Der Benutzer kann sich schneiden.

▶ Arbeitshandschuhe aus widerstandsfähigem Material tragen.

▶ Unkrautentferner ausschalten.

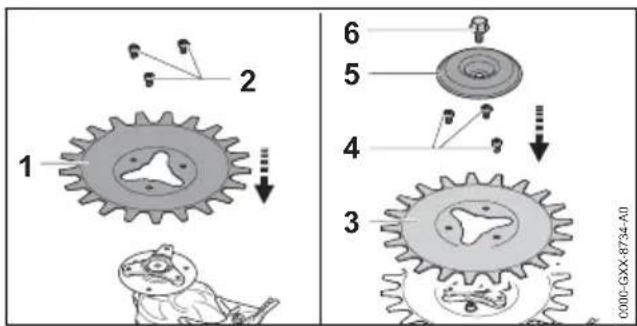

1 2 3 4 5 6 0000-GXX-8734-A0

19 Reparieren deutsch

▶ Messer (1) einsetzen.
▶ Schrauben (2) im Uhrzeigersinn eindrehen und fest anziehen.
▶ Messer (3) einsetzen.
▶ Schrauben (4) im Uhrzeigersinn eindrehen und fest anziehen.
▶ Laufteller (5) aufsetzen.
▶ Schraube (6) gegen den Uhrzeigersinn eindrehen und fest anziehen.

18.4 Messer versetzen

WARNUNG

■ Die Schneidkanten der Messer sind scharf. Der Benutzer kann sich schneiden.

- Arbeitshandschuhe aus widerstandsfähigem Material tragen.

▶ Unkrautentferner ausschalten.
▶ Messer abbauen.

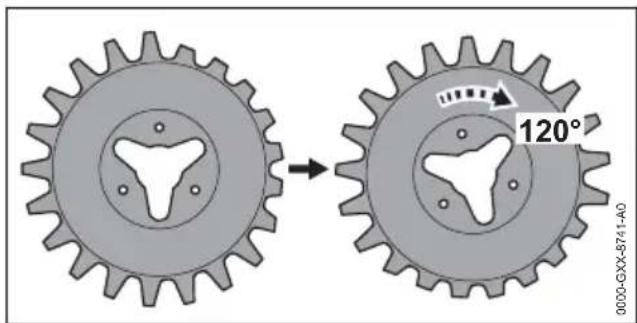

0000-GCX-8741-A0 120°

▶ Messer um 120° versetzt anbauen.
▶ Falls die Messer bereits zweimal versetzt wurden: Messer ersetzen.
▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

18.5 Messer schärfen

WARNUNG

■ Die Schneidkanten der Messer sind scharf. Der Benutzer kann sich schneiden.

- Arbeitshandschuhe aus widerstandsfähigem Material tragen.

20 Störungen beheben

20.1 Störungen des Unkrautentferners oder des Akkus beheben

Störung LEDs am	Akku Ursache Abhilfe
Der Unkrautentferner läuft beim Einschalten nicht an.	1 LED blinkt grün.	Der Ladezustand des Akkus ist zu gering.	► Akku so vollständig laden, wie es in der Gebrauchsanleitung Ladegeräte STIHL AL 101, 301, 301-4, 500 beschrieben ist.
	1 LED leuchtet rot.	Der Akku ist zu warm oder zu kalt.	► Akku herausnehmen.► Akku abkühlen oder erwärmen lassen.
	3 LEDs blinken rot.	Im Unkrautentferner besteht eine Störung.	► Akku herausnehmen.

0000-GXX-8742-AO 1 2

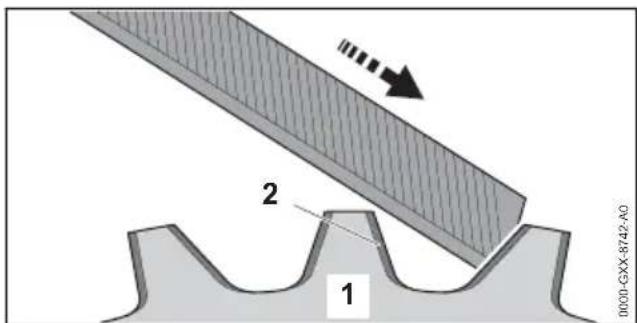

▶ Schneidkante (2) mit einer STIHL Flachfeile mit einer Vorwärtsbewegung schärfen. Dabei den Schärfwinkel beachten, 1.2.
- Andere Schneidkanten schärfen.
▶ Messer anbauen.
▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

19 Reparieren

19.1 Unkrautentferner reparieren

Der Benutzer kann den Unkrautenteferner nicht selbst reparieren.

▶ Falls der Unkrautentferner beschädigt ist: Unkrautentferner nicht verwenden und einen STIHL Fachhändler aufsuchen.

19.2 Akku warten und reparieren

Der Akku muss nicht gewartet werden und kann nicht repariert werden.

- Falls der Akku defekt oder beschädigt ist: Akku ersetzen.

Störung LEDs am	Akku Ursache Abhilfe
			► Elektrische Kontakte im Akku-Schacht reinigen.► Akku einsetzen.► Unkrautentferner einschalten.► Falls weiterhin 3 LEDs rot blinken: Unkrautentferner nicht verwenden und einen STIHL Fachhändler aufsuchen.
	3 LEDs leuchten rot.	Der Unkrautentferner ist zu warm.	► Akku herausnehmen.► Unkrautentferner abkühlen lassen.
	4 LEDs blinken rot.	Im Akku besteht eine Störung.	► Akku herausnehmen und erneut einsetzen.► Unkrautentferner einschalten.► Falls weiterhin 4 LEDs rot blinken: Akku nicht verwenden und einen STIHL Fachhändler aufsuchen.
	- Die elektrische Verbindung zwischen dem Unkrautentferner und dem Akku ist unterbrochen.		► Akku herausnehmen.► Elektrische Kontakte im Akku-Schacht reinigen.► Akku einsetzen.
			► Unkrautentferner oder Akku trocknen lassen, 1.5.
			► Unkrautentferner so einschalten, wie es in dieser Gebrauchsanleitung beschrieben ist.
Der Unkrautentferner schaltet im Betrieb ab.	3 LEDs leuchten rot.	Der Unkrautentferner ist zu warm.	► Akku herausnehmen.► Unkrautentferner abkühlen lassen.
	- Es besteht eine elektrische Störung.		► Akku herausnehmen und erneut einsetzen.► Unkrautentferner einschalten.
Die Betriebszeit des Unkrautentferners ist zu kurz.	- Der Akku ist nicht vollständig geladen.		► Akku so vollständig laden, wie es in der Gebrauchsanleitung Ladegeräte STIHL AL 101, 301, 301-4, 500 beschrieben ist.
			► Akku ersetzen.
Die Leistungsstufen können nicht eingestellt werden.	- Der Schalthebel ist gedrückt und der Unkrautentferner ist eingeschaltet.		► Schalthebel loslassen und nur die Schalthebelsperre gedrückt halten.► Leistungsstufe so einstellen, wie es in dieser Gebrauchsanleitung beschrieben ist.
Der Akku mit kann nicht mit der STIHL connected App gefunden werden.		Die Bluetooth®-Funkschnittstelle am Akku oder am mobilen Endgerät ist deaktiviert.	► Bluetooth®-Funkschnittstelle am Akku und am mobilen Endgerät aktivieren.
	Die Entfernung zwischen Akku und mobilem Endgerät ist zu groß.		► Entfernung verringern, 21.3.► Falls der Akku weiterhin nicht mit der STIHL connected App gefunden werden kann: Einen STIHL Fachhändler aufsuchen.

21 Technische Daten deutsch

20.2 Produktunterstützung und Hilfe zur Anwendung

Produktunterstützung und Hilfe zur Anwendung sind bei einem STIHL Fachhändler erhältlich.

Kontaktmöglichkeiten und weitere Informationen sind unter https://support.stihl.com oder www.stihl.com zu finden.

21 Technische Daten

21.1 Unkrautentferner STIHL RGA 140

– Zulässige Akkus:

- STIHL AP

- STIHL AR

– Gewicht ohne Akku: 6,4 kg
– Länge: 1970 mm

Die Laufzeit ist unter www.stihl.com/battery-life angegeben.

21.2 Messer

• Stärke: 1,25 mm
  – Mindestbreite (Zahn): 5 mm
• Mindestlänge (Zahn): 10 mm
  – Schärfwinkel: 45°

21.3 Akku STIHL AP

• Akku-Technologie: Lithium-Ionen
• Spannung: 36 V
• Kapazität in Ah: siehe Leistungsschild
  – Energieinhalt in Wh: siehe Leistungsschild
  – Gewicht in kg: siehe Leistungsschild
• Bluetooth®-Funkschnittstelle (nur für Akkus mit

C):

• Datenverbindung: Bluetooth® 5.1. Das mobile Endgerät muss mit Bluetooth® Low Energy 5.0 kompatibel sein und Generic Access Profile (GAP) unterstützen.
  – Frequenzband: ISM-Band 2,4 GHz
• Abgestrahlte maximale Sendeleistung: 1 mW
• Signalreichweite: ca. 10 m. Die Signalstärke ist abhängig von den Umgebungsbedingungen und dem mobilen Endgerät. Die Reichweite kann je nach äußeren Bedingungen, einschließlich des verwendeten Empfangsgeräts, stark variieren. Innerhalb von geschlossenen Räumen und durch metallische Barrieren (zum Beispiel Wände, Regale, Koffer) kann die Reichweite deutlich geringer sein.

- Anforderungen an das Betriebssystem des mobilen Endgeräts: Android oder iOS (in der aktuellen Version oder höher)

21.4 Temperaturgrenzen

WARNUNG

■ Der Akku ist nicht gegen alle Umgebungseinflüsse geschützt. Falls der Akku bestimmten Umgebungseinflüssen ausgesetzt ist, kann der Akku in Brand geraten oder explodieren. Personen können schwer verletzt werden und Sachschaden kann entstehen.

• Akku nicht unterhalb von - 20 °C oder oberhalb von + 50 °C laden.
• Unkrautentferner oder Akku nicht unterhalb von - 20 °C oder oberhalb von + 50 °C verwenden.
• Unkrautentferner oder Akku nicht unterhalb von - 20 °C oder oberhalb von + 70 °C aufbewahren.

21.5 Empfohlene Temperaturbereiche

Für eine optimale Leistungsfähigkeit des Unkrautentferners und Akkus die folgenden Temperaturbereiche beachten:

• Laden: + 5 °C bis + 40 °C
• Verwendung: - 10 °C bis + 40 °C
  – Aufbewahrung: - 20 °C bis + 50 °C

Falls der Akku außerhalb der empfohlenen Temperaturbereiche geladen, verwendet oder aufbewahrt wird, kann die Leistungsfähigkeit reduziert sein.

Falls der Akku nass oder feucht ist, den Akku mindestens 48 h bei über + 15 °C und unter + 50 °C, sowie bei unter 70 % Luftfeuchtigkeit trocknen lassen. Eine höhere Luftfeuchtigkeit kann die Trocknungszeit verlängern.

21.6 Schallwerte und Vibrationswerte

Der K-Wert für die Schalldruckpegel beträgt 2 dB(A). Der K-Wert für die Schallleistungspegel beträgt 2 dB(A). Der K-Wert für die Vibrationswerte beträgt 2 m/s².

STIHL empfiehlt, einen Gehörschutz zu tragen.

– Schalldruckpegel L_pA gemessen nach EN 50636-2-91: 81 dB(A)
– Schallleistungspegel L_wA gemessen nach EN 50636-2-91: 93 dB(A)
- Vibrationswert a_hv gemessen nach EN 50636-2-91

deutsch 22 Ersatzteile und Zubehör

• Bedienungsgriff: 2,4 m/s ^2
• linker Handgriff: 2,3 m/s ^2

Die angegebenen Vibrationswerte wurden nach einem genormten Prüfverfahren gemessen und können zum Vergleich von Elektrogeräten herangezogen werden. Die tatsächlich auftretenden Vibrationswerte können von den angegebenen Werten abweichen, abhängig von der Art der Anwendung. Die angegebenen Vibrationswerte können zu einer ersten Einschätzung der Vibrationsbelastung verwendet werden. Die tatsächliche Vibrationsbelastung muss eingeschätzt werden. Dabei können auch die Zeiten berücksichtigt werden, in denen das Elektrogerät abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft.

Informationen zur Erfüllung der Arbeitgeberrichtlinie Vibration 2002/44/EG sind unter www.stihl.com/vib angegeben.

21.7 REACH

REACH bezeichnet eine EG-Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.

Informationen zur Erfüllung der REACH Verordnung sind unter www.stihl.com/reach angegeben.

22 Ersatzteile und Zubehör

22.1 Ersatzteile und Zubehör

STIHL Diese Symbole kennzeichnen original STIHL Ersatzteile und original STIHL Zubehör.

STIHL empfiehlt, original STIHL Ersatzteile und original STIHL Zubehör zu verwenden.

Ersatzteile und Zubehör anderer Hersteller können durch STIHL hinsichtlich Zuverlässigkeit, Sicherheit und Eignung trotz laufender Marktbeobachtung nicht beurteilt werden und STIHL kann für deren Einsatz auch nicht einstehen.

Original STIHL Ersatzteile und original STIHL Zubehör sind bei einem STIHL Fachhändler erhältlich.

23 Entsorgen

23.1 Unkrautentferner und Akku entsorgen

Informationen zur Entsorgung sind bei der örtlichen Verwaltung oder bei einem STIHL Fachhändler erhältlich.

Eine unsachgemäße Entsorgung kann die Gesundheit schädigen und die Umwelt belasten.

▶ STIHL Produkte einschließlich Verpackung gemäß den örtlichen Vorschriften einer geeigneten Sammelstelle für Wiederverwertung zuführen.
- Nicht mit dem Hausmüll entsorgen.

24 EU-Konformitätserklärung

24.1 Unkrautentferner STIHL RGA 140

ANDREAS STIHL AG & Co. KG

Badstraße 115

D-71336 Waiblingen

Deutschland

erklärt in alleiniger Verantwortung, dass

– Bauart: Akku-Unkrautentferner
- Fabrikmarke: STIHL
– Typ: RGA 140
– Serienidentifizierung: FA02

den einschlägigen Bestimmungen der Richtlinien 2011/65/EU, 2006/42/EG und 2014/30/EU entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist: EN 55014-1, EN 55014-2, EN 62233, EN 60335-1 und EN ISO 12100 unter Berücksichtigung der Norm EN 50636-2-91.

Die Technischen Unterlagen sind bei der Produktzulassung der AND-

REAS STIHL AG & Co. KG aufbewahrt.

Das Baujahr, das Herstellungsland und die Maschinennummer sind auf dem Unkrautentferner angegeben.

Waiblingen, 01.08.2022

ANDREAS STIHL AG & Co. KG

i. V. Rolf Olce

25.1 STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG

Postfach 1771

D-71307 Waiblingen

25.2 STIHL Vertriebsgesellschaften

DEUTSCHLAND

STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13

64807 Dieburg

Telefon: [phone]

ÖSTERREICH

STIHL Ges.m.b.H.

Fachmarktstraße 7

2334 Vösendorf

Telefon: [phone]

SCHWEIZ

STIHL Vertriebs AG

Isenrietstraße 4

8617 Mönchaltorf

Telefon: [phone]

TSCHECHISCHE REPUBLIK

Andreas STIHL, spol. s r.o.

Chrlická 753

664 42 Modřice

ANDREAS STIHL AG & Co. KG

Badstraße 115

D-71336 Waiblingen

Allemagne

ANDREAS STIHL AG & Co. KG

P.O. Rolf Olva

ANDREAS STIHL AG & Co. KG

Postfach 1771

D-71307 Waiblingen

STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13

64807 Dieburg

21 Technische gegevens.... 59

21 Technische gegevens

ANDREAS STIHL AG & Co. KG

Badstraße 115

D-71336 Waiblingen

Duitsland

ANDREAS STIHL AG & Co. KG

0458-845-9601-A 61

Bij volmacht Dolf Olva

ANDREAS STIHL AG & Co. KG

Badstraße 115

D-71336 Waiblingen

Duitsland

ANDREAS STIHL AG & Co. KG

Bij volmacht Rolf Olva
