Type de produit	Clé dynamométrique à clic
Marque	NEO tools
Modèle	08-825
Carré d'entraînement	1/2"
Longueur	490 mm
Plage de couple	40 - 200 Nm
Poids	1,18 kg
Matériau du corps	Acier allié trempé
Poignée	Ergonomique et souple
Verrouillage	Capuchon de verrouillage anti-déréglage
Échelle de couple	Principale et supplémentaire
Précision	Contrôle annuel ou après 5 000 utilisations recommandé
Lubrification	Mécanisme à cliquet uniquement, huile légère
Nettoyage	Nettoyant pour vitres ou alcool dénaturé, chiffon propre
Stockage	Réglée sur le couple le plus bas, dans un endroit sec
Utilisation	Serrage de boulons et écrous au couple souhaité
Environnement	Ne pas jeter avec les déchets ménagers, recyclage
Sécurité	Ne pas dépasser le couple max, ne pas utiliser comme marteau, pas d'extension sur le manche
Réparabilité	Entretien uniquement par centre agréé, pas de pièces réparables par l'utilisateur
Accessoires inclus	Étui de rangement
Garantie	Voir conditions du fabricant

FOIRE AUX QUESTIONS - 08-825 NEO tools

Comment régler le couple sur la clé dynamométrique 08-825 ?

Tirez la poignée pour déverrouiller l'échelle supplémentaire, tournez-la pour régler la valeur de base sur l'échelle principale, puis tournez l'échelle fine pour affiner. Par exemple, pour 66 Nm, réglez d'abord 60 Nm sur l'échelle principale, puis tournez l'échelle supplémentaire jusqu'à aligner le 6 avec la ligne centrale. Replacez le capuchon de verrouillage.

Quelle est la plage de couple du modèle 08-825 ?

La plage de couple est de 40 à 200 Nm.

Comment savoir si le couple réglé est atteint ?

La clé émet un clic sonore et provoque un léger saut lorsque le couple programmé est atteint. Arrêtez immédiatement de serrer.

Puis-je utiliser des rallonges sur le manche ?

Non, il est interdit d'ajouter des extensions sur le manche. Cela fausserait la mesure et risquerait d'endommager la clé.

Comment entretenir la clé dynamométrique ?

Lubrifiez uniquement le mécanisme à cliquet avec quelques gouttes d'huile légère. Nettoyez avec un chiffon propre imbibé de nettoyant pour vitres ou d'alcool dénaturé. Ne jamais utiliser d'acétone ou de solvants agressifs.

Comment stocker la clé lorsqu'elle n'est pas utilisée ?

Réglez la clé sur le couple le plus bas (40 Nm), appliquez une légère couche d'huile pour acier inoxydable, et rangez-la dans son étui dans un endroit sec.

À quelle fréquence dois-je faire vérifier la précision ?

Il est recommandé de contrôler la précision au moins une fois par an ou après 5 000 utilisations. Contactez un service professionnel agréé.

Puis-je démonter la clé moi-même ?

Non, ne démontez jamais la clé. Seul un centre de service agréé peut effectuer des réparations. Un démontage incorrect endommagerait le mécanisme interne.

Quel type de douille utiliser avec la clé 08-825 ?

Utilisez des douilles avec un carré d'entraînement 1/2 pouce, adaptées à la plage de couple et au type de fixation.

Que faire si la clé ne fait plus de clic ?

Cela peut indiquer un dysfonctionnement. Ne l'utilisez plus et faites-la vérifier par un service agréé. N'essayez pas de la réparer vous-même.

MODE D'EMPLOI 08-825 NEO tools

Veuillez lire attentivement ce mode d'emploi avant d'utiliser la clé dynamométrique. En cas de doute, veuillez contacter le fabricant afin d'éviter les accidents de sécurité et les dommages au couple dus à une mauvaise manipulation.

OBJET

La clé est conçue pour serrer les boulons et les écrous au couple souhaité.

Les réparations ne peuvent être effectuées que par des personnes ayant des qualifications avérées et appropriées pour ce travail, comme le prouvent les certificats appropriés.

La clé ne peut être modifiée ou altérée d'aucune manière.

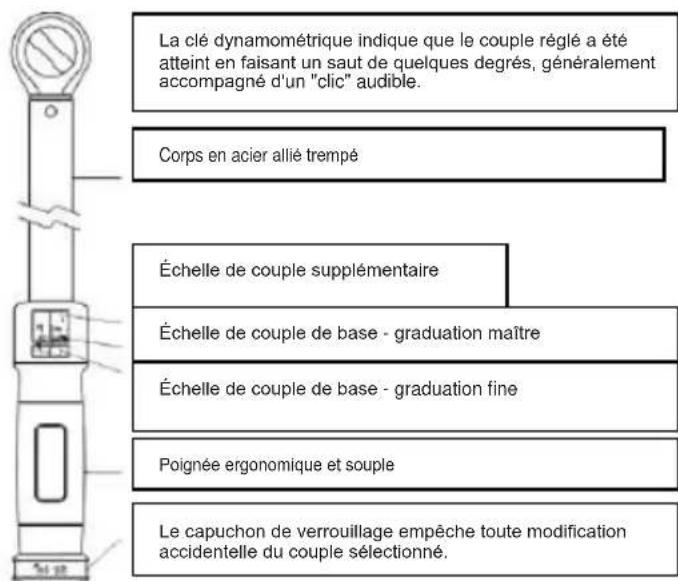

DESCRIPTION

La clé dynamométrique indique que le couple réglé a été atteint en faisant un saut de quelques degrés, généralement accompagné d'un "clic" audible. Corps en acier allié trempé Échelle de couple supplémentaire Échelle de couple de base - graduation maître Échelle de couple de base - graduation fine Poignée ergonomique et souple Le capuchon de verrouillage empêche toute modification accidentelle du couple sélectionné.

UTILISATION DES CONSEILS

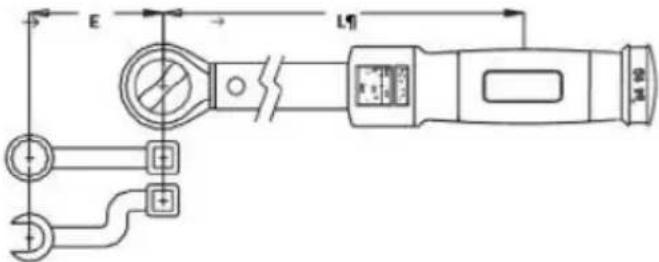

Les extrémités qui éloignent le centre de l'élément de fixation vissé de l'axe de symétrie de l'entraînement à cliquet font que le coupleréel diffère de celui

indiqué sur la clé. Pour cette raison, il est nécessaire d'apporter une correction au couple de serrage réglé selon la formule de la page suivante.

E L1

T(E) - couple appliqué par la pointe (couple requis)

T(W) - couple réglé sur la clé

$$ T (W) = T (E) \frac {L}{L + E} $$

AVERTISSEMENT

Il est interdit de dépasser la valeur maximale du couple de la clé dynamométrique pendant son utilisation.

Il est interdit de fixer des extensions sur le manche de la clé, toute utilisation incorrecte entraînera des erreurs et pourra endommager la clé.

Il est interdit de démonter le site. Un démontage et un montage incorrects risquent d'endommager la structure interne et de provoquer de graves dommages au mécanisme.

Pour un contrôle régulier du fonctionnement et de la précision, veuillez vous adresser à un service professionnel. Ne pas réparer soi-même.

Si vous stockez la clé dynamométrique pendant une longue période, stockez-la avec l'échelle de couple réglée sur le réglage le plus bas, puis appliquez de l'huile pour acier inoxydable et stockez-la dans un endroit sec.

Pour garantir la précision de la clé dynamométrique, il convient de la contrôler au moins une fois par an ou après 5 000 utilisations.

Il est interdit d'utiliser la clé dynamométrique comme un marteau, d'utiliser des pinces pour serrer la clé ou d'utiliser la clé dans l'eau.

UTILISER

Choisissez le bon type de clé dynamométrique et de douille en fonction de la valeur de couple requise pour le boulon ou l'écrou à serrer.

Tirez la poignée pour déverrouiller l'échelle supplémentaire.

Tournez l'échelle secondaire pour régler le couple (combinaison des valeurs sur les échelles principale et secondaire).

Exemple : Pour régler le couple à 66 Nm.

Tournez l'échelle supplémentaire à 60Nm. sur l'échelle principale près de la ligne de référence. Le couple est maintenant réglé sur 60Nm.

Tournez dans le sens des aiguilles d'une montre jusqu'à ce que le 6 de l'échelle supplémentaire soit aligné avec la ligne centrale. Le couple est maintenant réglé sur 66 Nm.

Mettez le capuchon sur l'extrémité du boulon ou de l'écrou.

Tournez la clé dynamométrique dans le sens des aiguilles d'une montre pour serrer la vis.

Lorsque vous entendez le son, arrêtez de serrer le boulon, le son signifie que le boulon a déjà atteint la valeur de couple définie.

CONSERVATION

Lorsqu'elle n'est pas utilisée, réglez la clé sur la lecture la plus basse (sauf pour les clés dynamométriques préréglées et électroniques) et placez-la dans l'étui prévu à cet effet.

À l'exception du mécanisme à cliquet, la clé ne doit pas être lubrifiée.

Le mécanisme à cliquet peut être lubrifié avec quelques gouttes d'huile légère pour machine si nécessaire.

N'utilisez pas d'acétone ou d'autres solvants pour nettoyer la clé, mais plutôt un nettoyant pour vitres ou de l'alcool dénaturé appliqué avec un chiffon propre.

À l'exception du mécanisme de cliquet, il n'y a pas de pièces réparables par l'utilisateur. Ne démontez en aucun cas la clé dynamométrique. Si un entretien est nécessaire, envoyez la clé au centre de service agréé le plus proche.

			travail [Nm]
Clé dynamométrique 08-823	3/8"	412	10-60	0,99
Clé dynamométrique 08-824	3/8"	470	20-100	1,1
Clé dynamométrique 08-825	1/2"	490	40-200	1,18
Clé dynamométrique 08-826	1/2"	724	60-350	2,14

PROTECTION DE L'ENVIRONNEMENT

Les produits fonctionnant à l'électricité ne doivent pas être jetés avec les déchets ménagers, mais doivent être apportés dans des installations appropriées pour être éliminés. Contactez le revendeur de votre produit ou les autorités locales pour obtenir des informations sur la mise au rebut. Les déchets d'équipements électriques et électroniques contiennent des substances non respectueuses de l'environnement. Les équipements non recyclé présentent un risque potentiel pour l'environnement et la santé humaine.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa dont le siège social est situé à Varsovie, ul. Pograniczna 2/4 (ci-après : "Grupa Topex") informe que tous les droits d'auteur sur le contenu de ce manuel (ci-après : "Manuel"), y compris, entre autres. Son texte, ses photographies, ses diagrammes, ses dessins, ainsi que sa composition, appartiennent exclusivement à Grupa Topex et font l'objet d'une protection légale en vertu de la loi du 4 février 1994 sur le droit d'auteur et les droits connexes (ie Journal des lois 2006 n° 90 Poz. 631, tel que modifié). La copie, le traitement, la publication, la modification à des fins commerciales de l'ensemble du Manuel et de ses éléments individuels, sans le consentement de Grupa Topex exprimé par écrit, sont strictement interdits et peuvent entraîner une responsabilité civile et pénale.

Clé dynamométrique
	Carré	Longueur [mm]	Plage de	Poids [kg]
