Тип продукта	Щелчковый динамометрический ключ
Бренд	NEO tools
Модель	08-825
Квадрат привода	1/2"
Длина	490 мм
Диапазон крутящего момента	40 - 200 Нм
Вес	1,18 кг
Материал корпуса	Закаленная легированная сталь
Рукоятка	Эргономичная и мягкая
Блокировка	Защитный колпачок от регулировки
Шкала крутящего момента	Основная и дополнительная
Точность	Рекомендуется ежегодная проверка или после 5000 использований
Смазка	Только трещоточный механизм, легкое масло
Очистка	Средство для стекол или денатурированный спирт, чистая ткань
Хранение	Установлен на наименьший крутящий момент, в сухом месте
Использование	Затяжка болтов и гаек с заданным моментом
Окружающая среда	Не выбрасывать с бытовыми отходами, переработка
Безопасность	Не превышать максимальный момент, не использовать как молоток, не удлинять рукоятку
Ремонтопригодность	Обслуживание только в авторизованном центре, нет деталей, ремонтируемых пользователем
В комплекте	Чехол для хранения
Гарантия	См. условия производителя

Часто задаваемые вопросы - 08-825 NEO tools

Как настроить крутящий момент на динамометрическом ключе 08-825?

Потяните рукоятку, чтобы разблокировать дополнительную шкалу, поверните ее, чтобы установить базовое значение на основной шкале, затем поверните тонкую шкалу для точной настройки. Например, для 66 Нм сначала установите 60 Нм на основной шкале, затем поверните дополнительную шкалу до совмещения 6 с центральной линией. Установите защитный колпачок на место.

Каков диапазон крутящего момента модели 08-825?

Диапазон крутящего момента составляет от 40 до 200 Нм.

Как узнать, что установленный момент достигнут?

Ключ издает щелчок и вызывает небольшой скачок, когда заданный момент достигнут. Немедленно прекратите затяжку.

Можно ли использовать удлинители на рукоятке?

Нет, запрещается добавлять удлинители на рукоятку. Это исказит измерение и может повредить ключ.

Как обслуживать динамометрический ключ?

Смазывайте только трещоточный механизм несколькими каплями легкого масла. Очищайте чистой тканью, смоченной средством для стекол или денатурированным спиртом. Никогда не используйте ацетон или агрессивные растворители.

Как хранить ключ, когда он не используется?

Установите ключ на наименьший крутящий момент (40 Нм), нанесите тонкий слой масла для нержавеющей стали и храните в чехле в сухом месте.

Как часто нужно проверять точность?

Рекомендуется проверять точность не реже одного раза в год или после 5000 использований. Обратитесь в авторизованную профессиональную службу.

Могу ли я разобрать ключ самостоятельно?

Нет, никогда не разбирайте ключ. Только авторизованный сервисный центр может выполнять ремонт. Неправильная разборка повредит внутренний механизм.

Какой тип головки использовать с ключом 08-825?

Используйте головки с квадратом привода 1/2 дюйма, подходящие для диапазона крутящего момента и типа крепежа.

Что делать, если ключ перестал щелкать?

Это может указывать на неисправность. Не используйте его и отдайте на проверку в авторизованный сервис. Не пытайтесь ремонтировать самостоятельно.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 08-825 NEO tools

RU РУКОВОДСТВО ПО ПЕРЕВОДУ (ПОЛЬЗОВАТЕЛЯ) МЕХАНИЧЕСКИЙ ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ

08-823 - 08-826

ПРИМЕЧАНИЕ

Перед использованием динамометрического ключа внимательно прочтите данное руководство по эксплуатации. В случае каких-либо сомнений обратитесь к производителю, чтобы избежать несчастных случаев и повреждения динамометрического ключа из-за неправильного обращения.

ЦЕЛЬ

Гаечный ключ предназначен для затягивания болтов и гаек с требуемым моментом.

ОСОБЫЕ ПОЛОЖЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ СООБРАЖЕНИЯ БЕЗОПАСНОСТИ

Ремонтные работы могут выполняться только лицами, имеющими подтвержденную и соответствующую квалификацию для этой работы, подтвержденную соответствующими сертификатами.

Ключ не может быть модифицирован или изменен каким-либо образом.

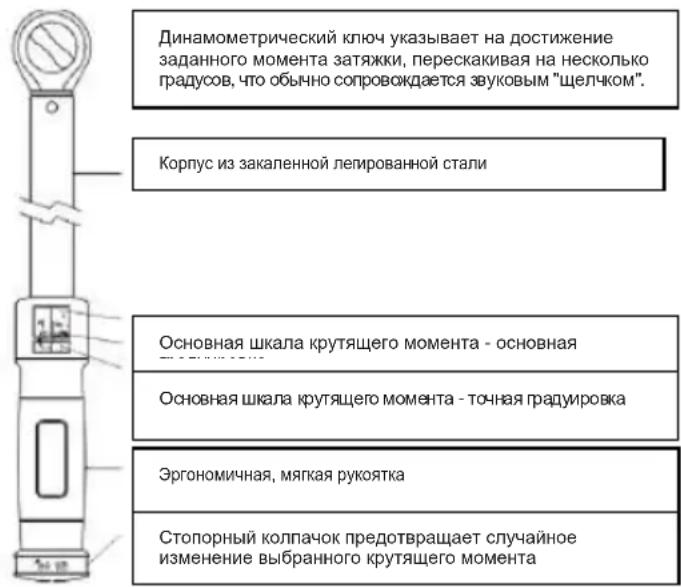

ОПИСАНИЕ

ИСПОЛЬЗОВАНИЕ СОВЕТОВ

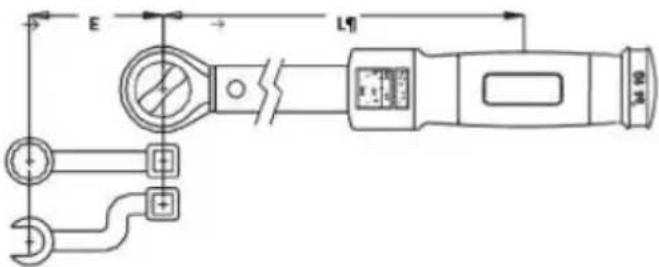

Торцы, смещающие центр вкручиваемого крепежа в сторону от оси симметрии храпового привода, приводят к тому, что фактический крутящий момент отличается от указанного на ключе. По этой причине необходимо внести поправку в установленный крутящий момент в соответствии с формулой на следующей странице.

Дополнительная шкала крутящего момента

T(E) - крутящий момент, прикладываемый наконечником (требуемый крутящий момент)

T(W) - крутящий момент, установленный на ключе

$$ T (W) = T (E) \frac {L}{L + E} $$

ВНИМАНИЕ

• Запрещается превышать максимальное значение крутящего момента динамометрического ключа во время его использования.
• Запрещается прикреплять удлинители к рукоятке гаечного ключа, любое неправильное использование приведет к ошибкам и может повредить гаечный ключ.
• Запрещается разбирать. Неправильная разборка и сборка может повредить внутреннюю структуру и вызвать серьезные повреждения механизма.
• Для регулярной проверки функционирования и точности, пожалуйста, обратитесь в профессиональный сервис. Не ремонтируйте самостоятельно.
• При длительном хранении динамометрического ключа храните его так, чтобы шкала крутящего момента была установлена на самое низкое значение, затем смажьте маслом для нержавеющей стали и храните в сухом месте
• Для обеспечения точности динамометрического ключа его следует проверять не реже одного раза в год или после 5 000 использований.
• Запрещается использовать динамометрический ключ в качестве молотка, применять плоскогубцы для затягивания ключа или использовать ключ в воде.

ИСПОЛЬЗОВАТЬ

• Выберите правильный тип динамометрического ключа и торцевой головки в соответствии с величиной крутящего момента, требуемого для затягиваемого болта или гайки.
• Вытяните ручку, чтобы разблокировать дополнительные весы
• Поверните вторичную шкалу для установки крутящего момента (комбинация значений на основной и вторичной шкалах)

Пример: Чтобы установить крутящий момент на 66 Нм.

• Поверните дополнительную шкалу на 60 Нм. на основной шкале рядом с контрольной линией. Крутящий момент теперь установлен на 60 Нм
• Поворачивайте по часовой стрелке, пока цифра 6 на дополнительной шкале не совпадет с центральной линией. Теперь момент затяжки установлен на 66 Нм.
• Наденьте колпачок на конец болта или гайки.
• Поверните динамометрический ключ по часовой стрелке, чтобы затянуть винт
• Когда вы услышите звук, прекратите затягивать болт, звук означает, что болт уже достиг установленного значения крутящего момента.

КОНСЕРВАЦИЯ

• Когда гаечный ключ не используется, установите его на минимальное значение (за исключением гаечных ключей с предустановленным и электронным крутящим моментом) и поместите его в прилагаемый футляр.
• За исключением храпового механизма, ключ не следует смазывать. При необходимости храповой механизм можно смазать несколькими каплями легкого машинного масла.
• Не используйте ацетон или другие растворители для очистки клавиши, вместо этого используйте очиститель стекла или денатурированный спирт, нанесенный на чистую ткань.
• За исключением храпового механизма, в нем нет деталей, которые можно обслуживать. Ни в коем случае не разбирайте динамометрический ключ. Если требуется обслуживание, отправьте ключ в ближайший авторизованный сервисный центр.

Динамометрический ключ
	Квадрат	Длина [мм]	Рабочий диапазон [Нм]	Вес [кг]
Динамометрический ключ 08-823	3/8"	412	10-60	0,99
Динамометрический ключ 08-824	3/8"	470	20-100	1,1
Динамометрический ключ 08-825	1/2"	490	40-200	1,18
Динамометрический ключ 08-826	1/2"	724	60-350	2,14

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Изделия с электрическим приводом не следует выбрасывать вместе с бытовыми отходами, их следует сдавать на соответствующие предприятия для утилизации. За информацией об утилизации обращайтесь к продавцу изделия или в местные органы власти. Отходы электрического и электронного оборудования содержат небезопасные для окружающей среды вещества. Не утилизированное оборудование представляет потенциальный риск для окружающей среды и здоровья человека.
