FPM-715W-P9AE - Moniteur Advantech - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur industriel LCD
Marque	Advantech
Modèle	FPM-715W-P9AE
Dimensions (approx.)	380 x 300 x 45 mm
Poids (approx.)	5.5 kg
Alimentation	24 V DC, 2.5 A
Norme VESA	MIS-D, 75 x 75 mm
Montage possible	Panneau, mural, bureau, rack (support optionnel)
Température de stockage	0 °C à 50 °C
Fonctions principales	Affichage LCD, montage flexible, utilisation industrielle
Entretien et nettoyage	Nettoyer avec chiffon humide, ne pas utiliser de détergents
Sécurité	Consignes de sécurité incluses ; ne pas ouvrir l'appareil
Pièces détachées	Contacter le fabricant pour remplacement de batterie ou autres pièces
Réparabilité	Ouverture réservée au personnel qualifié
Informations générales	Notice d'utilisation fournie, 46 pages

FOIRE AUX QUESTIONS - FPM-715W-P9AE Advantech

Comment installer le moniteur sur un panneau ?

Fixez les 10 supports de panneau autour du moniteur à l'aide des vis M4 x 25 mm fournies, puis insérez le moniteur dans le panneau et vissez les supports.

Quelle alimentation est requise pour le FPM-715W-P9AE ?

Le moniteur nécessite une alimentation homologuée UL de 24 V DC, 2.5 A, conforme aux normes PS2 (ou LPS) et ES1 (ou SELV).

Puis-je utiliser un adaptateur secteur standard ?

Oui, mais utilisez uniquement l'adaptateur secteur listé dans la fiche technique du produit. Un adaptateur non conforme peut provoquer des interférences radio.

Comment nettoyer l'écran en toute sécurité ?

Débranchez l'appareil et utilisez un chiffon humide. N'utilisez jamais de détergent liquide ou pulvérisé.

Que faire si le moniteur ne s'allume pas ?

Vérifiez d'abord la connexion d'alimentation. Si le problème persiste, contactez un technicien qualifié. N'ouvrez pas l'appareil vous-même.

Est-ce que le moniteur supporte le montage VESA ?

Oui, il est conforme à la norme VESA MIS-D avec des perforations de 75 x 75 mm. Utilisez des vis M4 avec une profondeur de trou de 6 mm max.

Quelle est la température de stockage recommandée ?

La température de stockage doit être comprise entre 0 °C et 50 °C. Évitez de stocker en dessous de 0 °C ou au-dessus de 50 °C pour ne pas endommager l'équipement.

Comment monter le moniteur au mur ?

Utilisez le kit de montage mural optionnel FPM-1000T. Fixez d'abord le support métallique au mur avec des vis M4 (6-10 mm), puis fixez le moniteur sur le support.

Puis-je remplacer la batterie moi-même ?

Non, le remplacement de la batterie est dangereux. Contactez Advantech pour un remplacement par du personnel qualifié.

Que faire en cas de liquide renversé sur l'appareil ?

Débranchez immédiatement l'appareil et faites-le vérifier par un technicien qualifié. Ne pas utiliser tant qu'il n'a pas été inspecté.

MODE D'EMPLOI FPM-715W-P9AE Advantech

Consignes de Sécurité

1. Lire attentivement les instructions de sécurité.
2. Conserver ce manuel pour utilisation ultérieure.
3. Débranchez cet équipement de toute prise secteur avant de le nettoyer. Utilisez seulement un chiffon humide. N'utilisez pas de détergent liquide ou pulvérisé pour le nettoyage.
4. Gardez cet équipement à l'abri de l'humidité.
5. Placez cet équipement sur une surface fiable pendant l'installation. Le faire ou bien le laisser tomber peut causer des dégâts.
6. Les ouvertures sur l'enceinte servent à la convection de l'air. Protégez l'équipement contre la surchauffe. NE COUVREZ PAS LES OUVERTURES.
7. Assurez-vous que la tension de la source d'alimentation est correcte avant de connecter l'équipement à l'alimentation.
8. Placez le câble d'alimentation de manière à ce que personne ne puisse marcher dessus. Ne placez rien sur le câble d'alimentation.
9. Toutes les mises en garde et tous les avertissements sur l'équipement doivent être notés.
10. Si l'équipement n'est pas utilisé pendant une longue période, débranchez-le de la source d'alimentation pour éviter tout endommagement dû à une surtension transitoire.
11. Ne jamais verser de liquide dans une ouverture. Cela pourrait provoquer un incendie ou un choc électrique.
12. N'ouvrez jamais l'équipement. Pour des raisons de sécurité, l'équipement doit être ouvert uniquement par du personnel qualifié.
13. Si l'une des situations suivantes se présente, faites vérifier l'équipement par le personnel de service:

■Un liquide a pénétré dans l'équipement.
■ L'équipement a été exposé à l'humidité.
L'équipement ne fonctionne pas bien, ou vous ne pouvez pas le faire fonctionner selon le manuel de l'utilisateur.
■ L'équipement est tombé et endommagé.
■ L'équipement présente des signes évidents de rupture.

1. NE LAISSEZ PAS CET ÉQUIPEMENT DANS UN ENVIRONNEMENT OU LA TEMPÉRATURE DE STOCKAGE PEUT ÊTRE INFÉRIEURE À 0 °C (32 °F) OU BIEN SUPÉRIEURE À 50 °C (122 °F). CECI POURRAIT ENDOMMAGER L'EQUIPEMENT. L'ÉQUIPEMENT DEVRAIT ÊTRE DANS UN ENVIRONNEMENT CONTRÔLÉ.

2. ATTENTION: DANGER D'EXPLOSION SI LA BATTERIE EST INCORRECTEMENT REMPLACÉE. REMPLACER SEULEMENT AVEC LE MÊME TYPE OU ÉQUIVALENT RECOMMANDÉ PAR LE FABRICANT, JETER LES BATTERIES USÉES SELON LES INSTRUCTIONS DU FABRICANT. VEUILLEZ CONTACTER LE FABRICANT, ADVANTECH, POUR LE REMPLACER.

3. Le personnel concerné doit savoir qu'il ne faut pas heurter la section d'angle de l'appareil afin d'éviter tout risque de blessure.

Remarque! Ce produit est destiné à être alimenté par une alimentation homologuée

UL adaptée à une utilisation à Tma 60 degrés C min., fonctionnement en altitude jusqu'à 2000 m, dont la sortie est conforme à PS2 (ou LPS), ES1 (ou SELV) et la sortie est nominale:

24Vdc, 2.5A pour les modèles FPM-715xxxxxxxxxxxxxxxxxx,

FPM-717xxxxxxxxxxxxxxxxxx, FPM-719xxxxxxxxxxxxxxxxxx,

FPM-715Wxxxxxxxxxxxxxxxxxx, FPM715xxxxxxxxxxxxxxxxxx,

FPM717xxxxxxxxxxxxxxxxxx, FPM719xxxxxxxxxxxxxxxxxxx,

FPM715Wxxxxxxxxxxxxxxxxxx, FPM-721Wxxxxxxxxxxxxxxxxxxx,

FPM-724Wxxxxxxxxxxxxxxxxxx

Si vous avez besoin d'aide supplémentaire, veuillez contacter Advant-ech pour plus d'informations.

Attention!

Si l'utilisateur client utilise exclusivement l'alimentation en courant continu pour ce produit, il peut provoquer des interférences radio, auquel cas, le client doit prendre les mesures appropriées.

Attention!

Si le client doit utiliser un adaptateur secteur, veuillez utiliser l'adaptateur secteur figurant sur la fiche technique du produit. Si le client utilise un adaptateur secteur non répertorié dans la fiche technique du produit, il peut provoquer des interférences radio, auquel cas il doit prendre les mesures appropriée.

Attention!

Évitez d'exposer le FPM-700 à la lumière directe du soleil pendant de longues périodes. Les rayons directs du soleil sur un écran LCD peuvent devenir très chauds et endommager physiquement l'écran car les composants ne sont pas conçus pour tolérer une chaleur intense, ce qui raccourcit la durée de vie de l'écran.

安全指示

La série FPM-700 peut être montée de différentes manières. La polyvalence du FPM-700 lui permet d'être monté sur votre bureau ou ailleurs.

2.1.1 Panel Mounting/Montage Sur Panneau

La série FPM-700 peut être montée directement sur un panneau avec des supports de montage supplémentaires (fournis dans la boîte d'accessoires).

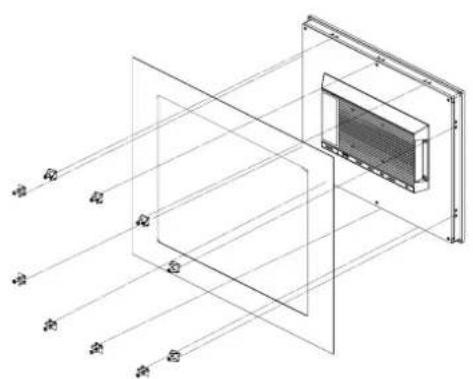

1. Fixez le support de panneau 10pcs autour du moniteur industriel, reportez-vous à la figure ci-dessous.

2. Fixez dans le panneau en vissant le support.

Panel Mounting

10 pinces avec vis M4 * 25 mm.

Diamètre de la vis = M4 min.

Longueur de la vis = 25.0 min.

Si vous devez installer la série FPM-700 Series dans le mur, vous pouvez utiliser le kit de montage FPM-1000T qui est proposé comme accessoire optionnel pour FPM-700 Series. Vous devez d'abord fixer ce support métallique au mur, puis fixer le FPM-700 Series avec les vis incluses. Le support métallique maintient le FPM-700 Series au mur pour terminer le montage mural.

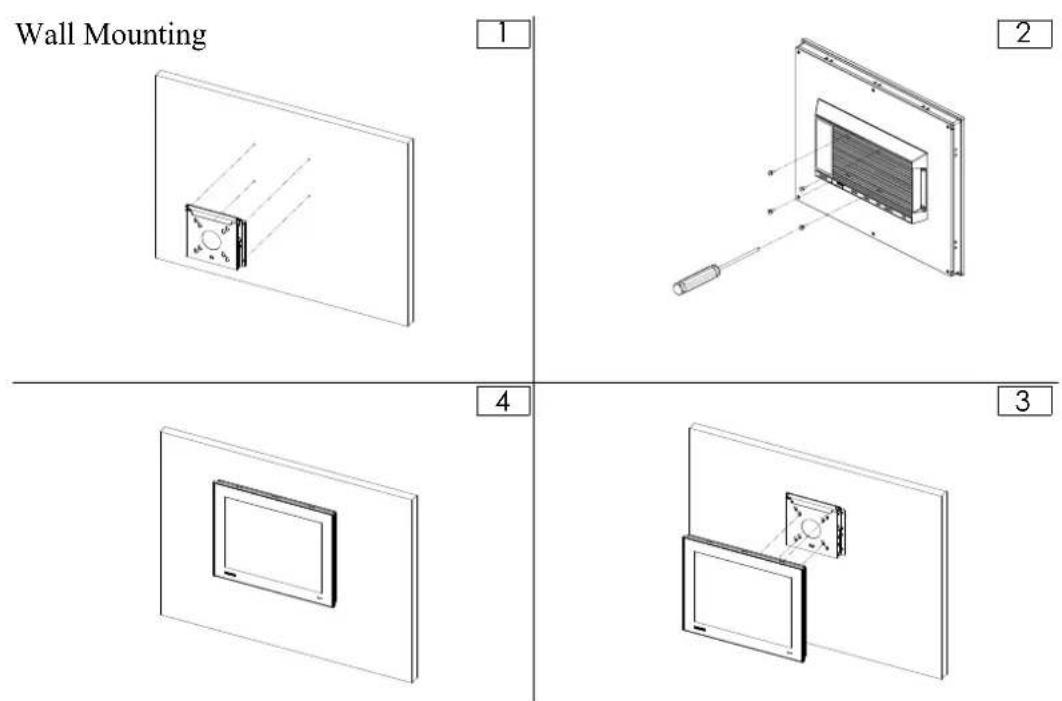

Veuillez vous référer à la figure 2.2 et suivre les étapes suivantes pour monter le FPM-700 Series sur un mur:

Vis pour fixer le kit de montage

Diamètre de vis = M4.

Longueur de vis = 6-10 mm

2.1.3 Desktop Stand Mounting/Montage du support de bureau

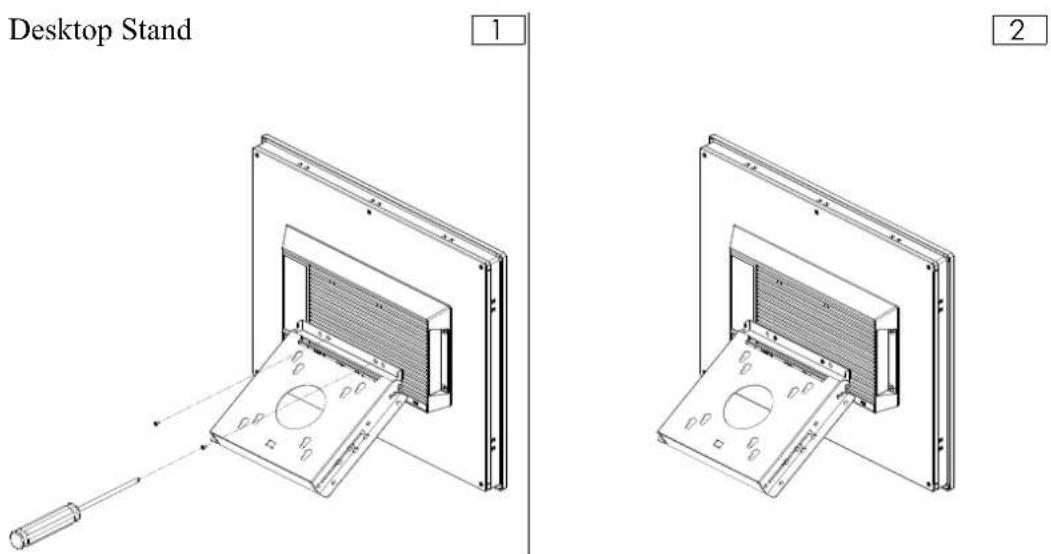

Si vous devez opter pour le support de montage sur bureau, vous pouvez également utiliser le montage FPM-1000T kit et fixer le support avec 2 vis M4 au bureau pour la fixation du support au FPM-700 Series.

(Note: Le kit de montage FPM-1000T est proposé comme accessoire optionnel pour le FPM-700 Series.)

Montage du support de bureau

Vis pour fixer le kit de montage (2 pièces)

Diamètre de vis = M4.

Longueur de vis = 6-10 mm

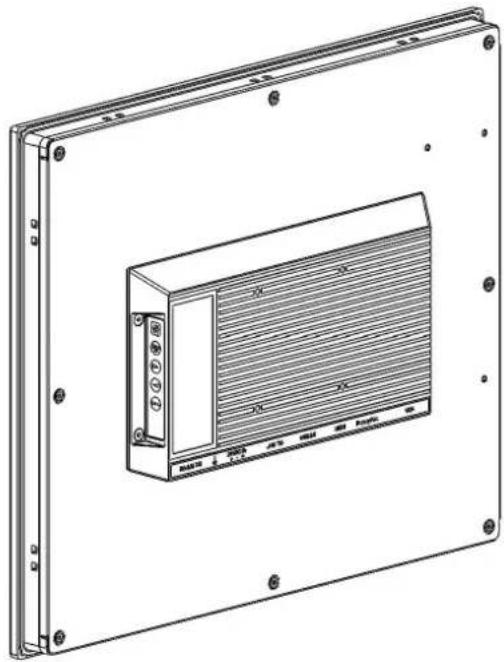

2.1.4 Rack Mounting/Montage en rack

Si le montage VESA est préférable, le FPM-715/717/719/715W/721W/724W est un écran conforme à la norme VESA MIS-D, 75, équipé de perforations carrées de 75 x 75 mm. Utilisez des vis M4 pour fixer le support au FPM-715/717/719/715W.

Remarque! Utiliser un appareil de montage approprié pour éviter tout risque de blessure.

Remarque! Spécifications de montage de la vis VESA: M4. Profondeur du trou de vis: 6 mm (max.).
