MODE D'EMPLOI UNO-430-1 Advantech

快速入门指南

Line drawing of an electronic device chassis with labeled components (no text or symbols on the main diagram)

UNO-430 计算机

UNO-430-E1A

Intel® Atom 防水型网关，整机支

持 IP69K/IP68 防护等级

版权声明

随附本产品发行的文件为研华公司 2021 年版权所有，并保留相关权利。针对本手册中相关产品的说明，研华公司保留随时变更的权利，恕不另行通知。未经研华公司书面许可，本手册所有内容不得通过任何途径以任何形式复制、翻印、翻译或者传输。本手册以提供正确、可靠的信息为出发点。但是研华公司对于本手册的使用结果，或者因使用本手册而导致其它第三方的权益受损，概不负责。

认可声明

Intel® 是 Intel Corporation 的注册商标。

所有其它产品名或商标均为各自所属方的财产。

技术支持

如需了解有关本产品及研华其它产品的详细信息，请访问我们的网站：

http://www.advantech.com.cn

如需技术服务与支持，请访问我们的技术支持网站：

http://support.advantech.com.cn

产品质量保证 （两年）

从购买之日起，研华为原购买商提供两年的产品质量保证。但对那些未经授权的维修人员维修过的产品不予提供质量保证。研华对于不正确的使用、灾难、错误安装产生的问题有免责权利。

如果研华产品出现故障，在质保期内我们提供免费维修或更换服务。对于出保产品，我们将会酌情收取材料费、人工服务费用。请联系相关销售人员了解详细情况。

如果您认为您购买的产品出现了故障，请遵循以下步骤：

1. 收集您所遇到的问题信息（例如，CPU 主频、使用的研华产品及其它软件、硬件等）。请注意屏幕上出现的任何不正常信息显示。
2. 打电话给您的供货商，描述故障问题。请借助手册、产品和任何有帮助的信息。
3. 如果您的产品被诊断发生故障，请从您的供货商那里获得 RMA（Return Material Authorization）序列号。这可以让我们尽快地进行故障产品的回收。
4. 请仔细地包装故障产品，并在包装中附上完整的售后服务卡片和购买日期证明（如销售发票）。我们对无法提供购买日期证明的产品不提供质量保证服务。
5. 把相关的 RMA 序列号写在外包装上，并将其运送给销售人员。

料号：2003043050 第一版

中国印刷 2021 年 9 月

符合性声明

CE

本产品已经通过 CE 环境规格检测。测试条件之一是在工业环境中进行产品操作。为了使产品免受 ESD （静电放电）和 EMI 泄露造成的损害，强烈建议用户使用符合 CE 标准的工业产品。

FCC A 级

注意：根据 FCC 规则第 15 款，本设备已经过检测并被判定符合 A 级数字设备标准。这些限制旨在为商业环境下的系统操作提供合理保护，使其免受有害干扰。本设备会产生、耗费和发射无线电频率能量，如果没有按照手册说明正确安装和使用，可能会对无线电通讯造成有害干扰。此时，用户需自行解决干扰问题。

警告使用者

這是甲類測試產品，在居住的環境中使用時，可能會造成射頻干擾，在這種情況下，使用者會被要求採取某些適當的對策。

技术支持与服务

1. 有关该产品的最新信息，请访问研华公司的网站：

http://support.advantech.com.cn

1. 用户若需技术支持，请与当地分销商、销售代表或研华客服中心联系。进行技术咨询前，用户须将下面各项产品信息收集完整：

- 产品名称及序列号

- 外围附加设备的描述

- 用户软件的描述 （操作系统、版本、应用软件等）

- 产品所出现问题的完整描述

- 每条错误信息的完整内容

安全指示

1. 请仔细阅读此安全操作说明。

2. 请妥善保存此用户手册供日后参考。

3. 用湿抹布清洗设备前，请从插座拔下电源线。请不要使用液体或去污喷雾剂清洗设备。

4. 对于使用电源线的设备，设备周围必须有容易接触到的电源插座。

5. 请不要在潮湿环境中使用设备。

6. 请在安装前确保设备放置在可靠的平面上，意外跌落可能会导致设备损坏。

7. 设备外壳的开口是用于空气对流，从而防止设备过热。请不要覆盖这些开口。

8. 当您连接设备到电源插座上前，请确认电源插座的电压是否符合要求。

9. 请将电源线布置在人们不易绊到的位置，并不要在电源线上覆盖任何杂物。

10. 请注意设备上的所有警告和注意标语。

11. 如果长时间不使用设备，请将其同电源插座断开，避免设备被超标的电压波动损坏。

12. 请不要让任何液体流入通风口，以免引起火灾或者短路。

13. 请不要自行打开设备。为了确保您的安全，请由经过认证的工程师来打开设备。

14. 如遇下列情况，请由专业人员来维修：

电源线或者插头损坏；

设备内部有液体流入；

■ 设备曾暴露在过于潮湿的环境中使用；

■ 设备无法正常工作，或您无法通过用户手册来使其正常工作；

设备跌落或者损坏；

■ 设备有明显的外观破损。

1. 请不要把设备放置在超出我们建议的温度范围的环境，即不要低于 -25^ （ -13^ ）或高于 70^ （ 158^ ），否则可能会损坏设备。

2. 注意：计算机配置了由电池供电的实时时钟电路，如果电池放置不正确，将有爆炸的危险。因此，只可以使用制造商推荐的同一种或者同等型号的电池进行替换。请按照制造商的指示处理旧电池。

3. 本品符合 FCC 规则第 15 款限制。操作符合下列两种情况：

1）此装置不可产生干扰，且

2）此装置必须接受任何干扰，包括可能导致非预期造作的干扰。

1. 本产品不配带电源线销售。请使用当地符合标准，合格的电源线及电源。

目录

第 1 章 概述 …… 1

1.1 简介.....2

1.2 安全注意事项.....2

1.3 包装清单.....2

1.4 硬件规格.....3

1.4.1 一般规格 ..... 3

1.5 芯片组.....4

1.5.1 功能规格 4

1.6 机械规格.....5

1.6.1 尺寸 5

图 1.1: 尺寸.....5

1.6.2 重量 ..... 5

1.7 电源要求.....5

1.7.1 系统电源 5

1.7.2 RTC 电池 ..... 5

1.8 环境规格....6

1.8.1 工作温度 6

1.8.2 系统安全认证测试温度 6

1.8.3 相对湿度 6

1.8.4 储存温度 6

1.8.5 工作时振动 6

1.8.6 工作时冲击 6

1.8.7 安规 6

1.8.8 EMC 6

第 2 章 硬件安装 …… 7

2.1 简介....8

图 2.1：主板接口和跳线位置（前视图）.....8

图 2.2: 主板接口和跳线位置（后视图）.....8

表 2.1: 主板接口.....9

图 2.3: I/O 板接口位置.....9

表 2.2: T/O 板接口.....9

2.2 跳线和开关.....10

表 2.3: 跳线和开关列表.....10

2.2.1 清除 CMOS 10

2.2.2 RS-232 Console 模式功能 (IO 板)....10

2.3 接口.....11

2.3.1 T/O 接口 ..... 11

图 2.4: UNO-430 顶部 I/O 视图.....11

图 2.5: UNO-430 前置 LED 视图.....11

图 2.6: UNO-430 底部 I/O 视图.....11

图 2.7: UNO-430 Box open I/O View.....12

图 2.8: COM 端口.....13

图 2.9: COM 端口针脚定义.....13

图 2.10: 电源接口.....13

图 2.11: 电源接口针脚定义.....14

图 2.12: LAN 端口.....14

表 2.4: 以太网接口针脚定义.....14

表 2.5: LED 指示灯.....14

表 2.6: M.2 B Key 接口针脚定义.....15

表 2.7: M.2 B Key 接口针脚定义.....16

表 2.8: M.2 E Key 接口针脚定义.....17

2.3.2 内部 1/0 ..... 19

图 2.13: USB 2.0 接口 ..... 19

表 2.9: USB 2.0 接口针脚定义 ..... 19

图 2.14: USB 3.0 接口 19

表 2.10: USB 3.0 接口针脚定义 ..... 19

图 2.15: DisplayPort 接口 ..... 20

表 2.11: DisplayPort 适配器电缆针脚定义 ..... 20

2.4 机箱接地 21

2.5 安装 21

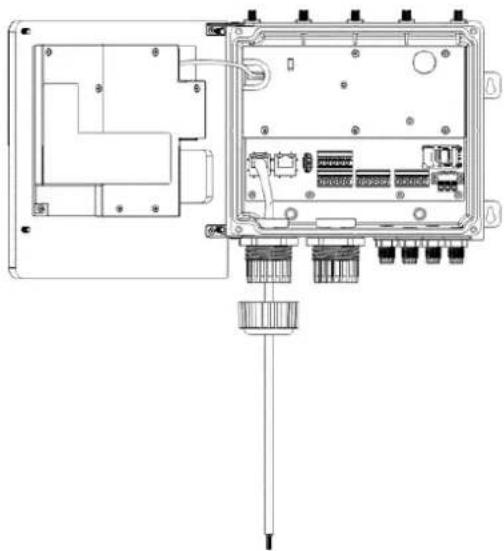

2.5.1 密封电缆接头安装 21

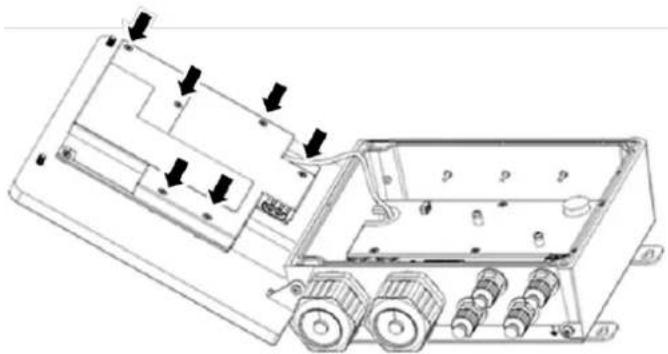

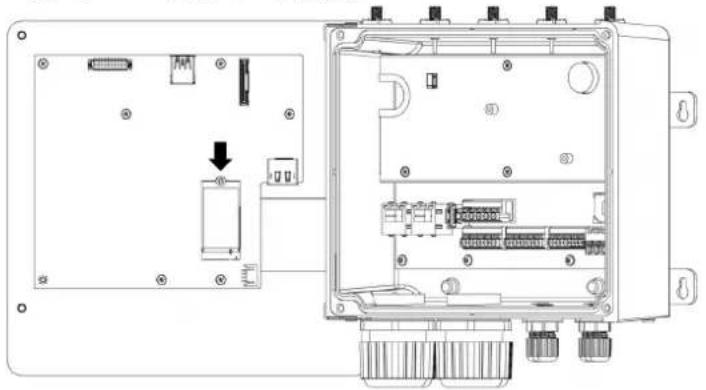

2.5.2 M.2 存储卡（选配）安装..... 23

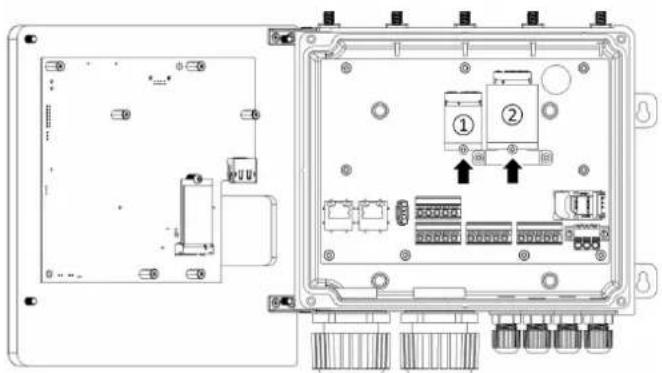

2.5.3 M.2 WIFI/LTE 模块 （选配）安装..... 24

2.5.4 天线 （选配）安装.... 26

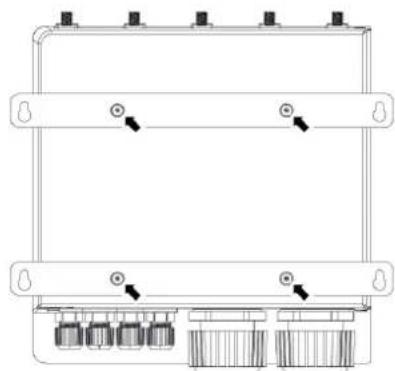

2.5.5 安装套件 （选配）安装.... 27

第 1 章

概述

本章介绍了 UNO-430 的基本信息。

内容包括:

简介
硬件规格
机箱尺寸

1.1 简介

UNO-430 专为严苛工业环境而打造，整机支持 IP69K/68 防护等级，采用密封电缆接头设计，真正实现了防水保护，适于各种严苛应用需求。防水机箱采用了便于接线与维护的前开盖设计，密封电缆设计加强了防护等级，无需配备防水电缆与接线。因其防护全面，用户无需配备防水配电柜，可将 UNO-430 网关作为独立的数据采集网关来使用。此外，UNO-430 网关提供了标准的 M.2 2230 Wi-Fi 和 M.2 3052/3042 5G/LTE 插槽，支持可扩展无线连接，能够实现远程通信和数据传输。

1.2 安全注意事项

为避免在接线时发生危险，请仔细阅读下列安全指示。通常情况下，用户可以使用标准电缆进行连接。

警告！在进行手动操作之前，请务必断开机箱电源。禁止在系统开机状态下连接机箱。瞬间电涌会损坏敏感电子元件。只有专业技术人员才可以打开机箱。

注意！接触产品前，请先确保您接地来移除身上附带的静电。由于现在的电子设备对静电十分敏感，为了安全起见，请使用接地腕环。请将所有电子元件放在无静电的表面或静电屏蔽袋中。

1.3 包装清单

包装清单如下：

UNO-430
1 x 1x3 插拔式接线端子
2 x 安装套件
4 x M4x6L 螺丝，用于固定安装套件
快速入门指南
■ 简体中文使用手册
■ 中国 RoHls 声明表
质保卡

如果其中任何一项缺失或损坏，请立即与经销商或销售代表联系。

1.4 硬件规格

1.4.1 一般规格

CPU: Intel® Atom E3950 2.0GHz 处理器
■ 内存：内置 8GB DDR3L 1333 MHz
存储：

- 支持 1 x M.2 2242 B-key (SATA 信号)

TPM: TPM2.0
看门狗定时器：可编程 255 级时间间隔，1 \~ 255 秒
I/0 接口：

-2 x RS-422/485 （隔离）
- 1 x RS-232 (console)
-1 x 电源接口
-2 x RJ45

■ 内部维护 I/0:

• 1 x DisplayPort
• 1 x USB2.0
• 1 x USB3.0

■ LED 指示灯：电源、存储、LTE、WIFI、可编程 LED

通信：

• 5G/LTE:1 x M.2 (Type 3052/3042) key B 支持
  -WIFI/ 蓝牙：1 x M.2 (Type 2230) key E 支持
  -LTE:1 x micro USB 支持（用于 Multitech DragonflyTM 卡）

■ SMA 接口:

• 3 x SMA 接口 （母型），用于 LTE/GPS 天线
  -2 x SMA 接口 （公型），用于 WiFi/BT 天线

密封电缆接头

-2 x 密封电缆接头 M32, OD 5\~6.6 mm
-4 x 密封电缆接头 M12, OD 4.5\~6.6 mm

1.5 芯片组

1.5.1 功能规格

1.5.1.1 处理器

处理器 Intel® Atom 四核 E3950 2GHz 处理器

1.5.1.2 芯片组

内存	■支持DDR3L 1333 MHz(非ECC)■SODIMM插槽-260针SODIMM插槽
处理器显卡	■Intel® HD Graphics 505
M.2接口	■1 x M.2(Type 2242)key B(支持系统存储及开启)■1 x M.2(Type 3052/3042)key B(5G/LTE)■1 x M.2(Type 2230)key E(WIFI/蓝牙)
USB接口	■USB主机接口,1 x USB2.0 /1 x USB3.0■支持传统键盘/鼠标
显示接口	■DP 1.2,最高可达4096x2160@60Hz
电源管理	■+10V~+36V DC输入,3针插头■电源插口插拔式端子3Px1
BIOS	■AMT UEFI64 Mbit

1.5.1.3 其它

串行端口	2 x RS-422/485(隔离),50~115.2 kbps1 x RS-232 (Console),50~115.2 kbps串行端口:端子接口
LAN	Intel® i210-TT■ 符合 IEEE 802.1Qav,IEEE1588/802.las,802.3az■ 支持 10/100/1000 Mbps■ 支持网络唤醒(Wake on LAN)
电池备份	BR2032 3V/200mAh

1.6 机械规格

1.6.1 尺寸

145 226 210 200 Ø 4.5 Ø 70 Ø 68 Ø 47 100 Ø 30 Ø 20 Ø 10 Ø 5 Ø 3 Ø 2 Ø 1 Ø 0 Ø 0 Ø 0 Ø 0 Ø 0 Ø 0 Ø 0 Ø 0 Ø 0 Ø 0 Ø 0 Ø 0 Ø 0 Ø 0 Ø 0 Ø 0 Ø 0 Ø 0 Ø 0 Ø 0 Ø 0 Ø 0 Ø 0 Ø 0 Ø 0 Ø 45

图 1.1: 尺寸

1.6.2 重量

3.0 kg

1.7 电源要求

1.7.1 系统电源

DC 10-36VDC

1.7.2 RTC 电池

BR2032 3 V/200 mAh

1.8 环境规格

1.8.1 工作温度

-40 \~ 70°C (-40 \~ 158°F) @ 5 \~ 85% RH, 气流速度 0.7 m/s

1.8.2 系统安全认证测试温度

-40 \~ 70°C，带 M.2 SSD

1.8.3 相对湿度

10 \~ 95% RH @ 40°C，非凝结

1.8.4 储存温度

-40 85^ C (-40 185^ F)

1.8.5 工作时振动

IEC 60068-2-64, 2Grms, 随机, 5 \~ 500Hz, 1hr/axis

1.8.6 工作时冲击

IEC 60068-2-27, 50G, 半正弦波, 11ms

1.8.7 安规

UL、CB

1.8.8 EMC

CE、FCC

第 2 章

硬件安装

本章介绍 UNO-430 的外部 IO 接口与硬件安装。

2.1 简介

以下章节介绍了内部跳线设置和外部接口针脚分配。

01-2 CN2 EMB-9916 REV: A1 19A3991601-01 MODE IN CE

图 2.1: 主板接口和跳线位置 （前视图）

CN9018 CN1 CN19 CN9935 CN27 CN9020 CN9028 CN9 CN8

图 2.2: 主板接口和跳线位置（后视图）

表 2.1: 主板接口

位置 功能 位置 功能

CN2 内存插槽 CN9018 调试端口

CN9 Displayport CN9020 12V DC 输入

CN27 USB3.0 CN9935 DC 输出

CN8 M.2 B key, Type 2242 CN9028 同轴 PCIe 信号

CN19 RTC

CN1 CN2 CN3 CN4 CN5 CN6 CN7 CN8 CN9 CN10 CN11 CN12 CN13 CN14 CN15 CN16 CN17 CN18 CN19 CN20 CN21 CN22 CN23 CN24 CN25 COM1_RS232 COM2_RS422/485 COM3_RS422/485 SCD LED COM4_RS422/485 SCD LED COM5_RS422/485 SCD LED COM6_RS422/485 SCD LED COM7_RS422/485 SCD LED COM8_RS422/485 SCD LED COM9_RS422/485 SCD LED COM10_RS422/485 SCD LED COM11_RS422/485 SCD LED COM12_RS422/485 SCD LED COM13_RS422/485 SCD LED COM14_RS422/485 SCD LED COM15_RS422/485 SCD LED COM16_RS422/485 SCD LED COM17_RS422/485 SCD LED COM18_RS422/485 SCD LED COM19_RS422/485 SCD LED COM20_RS422/485 SCD LED COM21_RS422/485 SCD LED COM22_RS422/485 SCD LED COM23_RS422/485 SCD LED COM24_RS422/485 SCD LED COM25_RS422/485 SCD LED

图 2.3: I/O 板接口位置

表 2.2: I/O 板接口

位置 功能 位置 功能
CN1 同轴 PCIe 信号 CN20/21 RS-232
CN2 MB DC 输入 CN18 RS-422/485
CN3 12V DC 输出 CN19 RS-422/485
CN10 LAN CN5 SIM 插槽
CN12 LAN CN7		M.2 B key 3042/3052,支持 LTE/5G
CN30 内置 USB(为 MultiTECH模块预留) CN8		M.2 E key 2230,支持 WiFi
CN25 DC 电源输入

2.2 跳线和开关

表 2.3：跳线和开关列表

位置 功能

CN1 (主板) 清除 CMOS

SW1 (I/O 主板) RS-232 Console 模式功能设置

2.2.1 清除 CMOS

用户可以通过跳线设置来配置 UNO-430，从而满足应用需求。跳线帽可套住针脚将其连成通路。移走跳线帽则会断开线路。有时，1 个跳线带有 3 个针脚，编号分别为 1、2、3。这种情况下，用户可以任意选择连接针脚 1、2 或者针脚 2、3。

open

closed

closed 2-3

跳线设置如下图所示：

open

closed

closed 2-3

设置跳线时，最好准备一把针鼻钳子。如果您对硬件配置存有任何疑问，请在更改设置前联系经销商或销售代表。通常，用户只需要准备一根标准电缆即可完成大多数连接。

UNO-430 主板带有一根可清除 CMOS 数据和恢复系统 BIOS 信息的跳线。正常情况下该跳线应设置为针脚 1-2 闭合。如需恢复 CMOS 数据，请将 CMOS1 设置为针脚 2-3 闭合，几秒后移除针脚并重新将其设置为针脚 1-2 闭合。此步骤将使 CMOS 恢复至默认设置。

CMOS1 清除 CMOS

封装 3x1 针

设置功能 功能

(1-2) 正常 (默认)

(2-3) 清除 CMOS

2.2.2 RS-232 Console 模式功能 (IO 板)

SW1

封装 3x1 针

设置功能 Console

(1-2) 正常

(2-3) Console 模式 (默认)

2.3 接口

2.3.1 I/O 接口

Wi-Fi/BT SMA 接口 LTE SMA 接口 GPS SMA 接口

图 2.4: UNO-430 顶部 I/O 视图

电源 存储 LED Wi-Fi 可编程 LED ADVANTECH A-A A-B DND-A DND-B DND-C

图 2.5: UNO-430 前置 LED 视图

M32 密封电缆接头 M12 密封电缆接头

图 2.6: UNO-430 底部 I/O 视图

为 MultiTech Dragonfly™ 卡预留孔位 M32 密封电缆接头 M12 密封电缆接头

M.2 E-key (Wi-Fi) USB 3.0 DP 1.2 M.2 B-key (LTE/5G) 标准 SIM 卡槽 M.2 B-key (存储) RJ45 LAN RS-422/485 USB 2.0 RS-232 (Console) 电源接口

图 2.7: UNO-430 Box open I/O View

2.3.1.1 SMA 接口

UNO-430 提供 5 个 SMA 接口，可连接安装在主板上的 WiFi/BT、LTE 和 GPS 天线模块。

2.3.1.2 密封电缆接头

UNO-430 提供 4 个 M12 密封电缆接头（COM A / COM B / COM C / 电源）和 2 个 M32 密封电缆接头（LAN A / LAN B），可实现与内部接线端子和 RJ45 接口之间的接线 / 连接。

CN20/CN21 通过 COM A 提供 RS-232 (console)。CN18/CN19 通过 COM B/COM C 提供 RS-422/485 （隔离）串行通信端口。

LAN A / LAN B 用于连接 RJ45 LAN 电缆。CN25 通过最右侧的密封电缆接头支持 DC 电源。

密封电缆接头的详细安装步骤见章节 2.4.1.

2.3.1.3 COM 端口

UNO-430 提供 1 个 RS232（Console）和 2 个 422/485（隔离）端口（接线端子型），RS-232（Console）可通过开关启动 / 禁用远程控制功能。

详细设置方法见章节 2.2.2.

图 2.8: COM 端口

COM1(RS232) CN20 1 2 3 4 5 DSR RXD TXD RTS GND

COM1(RS232) CN21 1 2 3 4 5 DTR CTS RIC DCD X

COM2(RS422/485) CN18 1 2 3 4 5 422_RXD- 485_Data- 422_RXD+ 485_Data+ 422_TXD- 422_TXD+ GND

COM3(RS422/485) CN19 1 2 3 4 5 422_RXD- 485_Data+ 422_RXD+ 485_Data+ 422_TXD- 422_TXD+ GND

图 2.9: COM 端口针脚定义

2.3.1.4 电源接口

UNO-430 带有一个支持 10 \~ 36 VDC 外部输入电源的 Phoenix 接口，带有反向接线保护。因此，即使地线和火线接反，也不会对系统造成任何损坏。

图 2.10: 电源接口

DC IN CN25 1 2 3 + 1 GND

图 2.11: 电源接口针脚定义

2.3.1.5 LAN 端口

UNO-430 配有 2 个千兆位 LAN 控制器。用于控制器芯片的 Intel® i210 以太网控制器符合 IEEE 802.3u 10/100/1000 Base-T。以太网端口采用标准 RU-45 插孔。此外，位于设备前面板的 LED 指示灯可显示系统连接（灯暗 / 绿色 / 橙色）和传输（绿色）状态。

图 2.12: LAN 端口

表 2.4：以太网接口针脚定义

针脚 信号名 说明
1	MDIO+ ■ In BASE-T: 介质相关接口 [0]:1000BASE-T: 在 MDI配置中 MDI[0]+/- 对应 BI_DA+/-, 而在 MDI-X 配置中 MDI[0]+/- 对应 BI_DB+/-。
2 MDTO-	■ 10BASE-T 和 100BASE-TX: 在 MDI 配置中 MDI[0]+/- 用于发送对, 在 MDI-X 配置中 MDI[0]+/- 用于接收对。
3	MDII+ ■ In BASE-T: 介质相关接口 [1]:1000BASE-T: 在 MDI配置中 MDI[1]+/- 对应 BI_DB+/-, 而在 MDI-X 配置中 MDI[1]+/- 对应 BI_DA+/-。
4 MDII-	■ 10BASE-T 和 100BASE-TX: 在 MDI 配置中 MDI[1]+/- 用于接收对, 在 MDI-X 配置中 MDI[1]+/- 用于发送对。
5 MDI2+ ■ In BASE-T: 介质相关接口 [3:2]: 1000BASE-T: 在MDI 和 MDI-X 配置中, MDI[2]+/- 对应 BI_DC+/-,而 MDI[3]+/- 对应 BI_DD+/-。
6 MDI2-
7 MDI3+
8 MDI3-	■ 100BASE-TX: 未使用■ 10BASE-T: 未使用

表 2.5: LED 指示灯

	左侧 LED		右侧 LED
10 Link	100 Left	1000 Link	传输
灯暗	橙色	绿色	橙色

2.3.1.6 SIM 卡槽

I/O 板上有一个支持 LTE 功能的标准 SIM 卡槽，标记为 “CN5”。为启用该功能，用户除了在 CN5 安装 SIM 卡，还需在标记为 “CN7” 的 M.2 B Key 插槽安装一个 LTE 模块。

2.3.1.7 M.2 接口

支持 M.2 卡的 M.2 接口共 3 个，包括主板上标记为 "CN8" 的 M.2 (Type 2242) key B（存储），以及 I/O 板上标记为 "CN7" 的 M.2 (Type 3052/3042) key B (5G/LTE) 和标记为 "CN8" 的 M.2 (Type 2230) key E （WIFI/蓝牙）。

详细安装信息见章节 2.4.3.

MB M.2 B-Key 2242 存储接口 (CN8)

NGFF 75H 4 Characterio H1 X N 2 40 30 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 CN8

表 2.6: M.2 B Key 接口针脚定义

针脚 信号名 针脚 信号名
1 GND	2	+V3.3
3 GND	4	+V3.3
5 NC	6	NC
7 NC	8	NC
9 NC	10	NC
11 GND	12	机械凹槽 B
13 机械凹槽 B	14	机械凹槽 B
15 机械凹槽 B	16	机械凹槽 B
17 机械凹槽 B	18	机械凹槽 B
19 机械凹槽 B	20	NC
21 GND	22	NC
23 NC	24	NC
25 NC	26	NC
27 GND	28	NC
29 NC	30	NC
31 NC	32	NC
33 GND	34	NC
35 NC	36	NC
37 NC	38	DEVSLP
39 GND	40	NC
41 SATA1_RX+	42	NC
43 SATA1_RX-	44	NC
45 GND	46	NC
47 SATA1_C_TX-	48	NC
49 SATA1_C_TX+	50	NC
51 GND	52	NC

表 2.6: M.2 B Key 接口针脚定义

53 NC 54 NC

55 NC 56 NC

57 GND 58 NC

59 NC 60 NC

61 NC 62 NC

63 NC 64 NC

65 NC 66 NC

67 NC 68 PMU_SUSCLK

69 GND 70 +V3.3

71 GND 72 +V3.3

73 GND 74 +V3.3

75 GND

IO 板 M.2 B-key 3042/3052 LTE 接口 (CN7)

NGFF 75H Characteristics> FOXCONN CN7 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74

表 2.7: M.2 B Key 接口针脚定义

针脚 信号名 针脚 信号名

1 NC 2 3V_LTE

3 GND 4 3V_LTE

5 GND 6 M2_LTE_PWR_ON

7 M2_LTE_USB_DP 8 M2_LTE_W1_DISABLE_N

9 M2_LTE_USB_DN 10 M2_LTE_LED_WWAN#

11 GND 12 机械凹槽 B

13 机械凹槽 B 14 机械凹槽 B

15 机械凹槽 B 16 机械凹槽 B

17 机械凹槽 B 18 机械凹槽 B

19 机械凹槽 B 20 NC

21 GND 22 NC

23 WAKE_ON_WAN# 24 NC

25 NC 26 M2_LTE_W2_DISABLE_N

27 GND 28 NC

29 USB_Z_SSRX1- 30 M2_SIM1_RESET

31 USB_Z_SSRX1+ 32 M2_SIM1_CLK

33 GND 34 M2_SIM1_DATA

35 USB_Z_SSTX1- 36 M2_SIM1_PWR

37 USB_Z_SSTX1+ 38 NC

39 GND 40 M2_SIM2_DET

41 PCIE_A_X_RX3- 42 NC

43 PCIE_A_X_RX3+ 44 NC

表 2.7: M.2 B Key 接口针脚定义

45 GND 46 NC

47 PCIE A X TX3- 48 M2 SIM2 PWR

49 PCIE_A_X_TX3+ 50 LTE_RST_GPIO#

51 GND 52 MPCIE_CLKREQ#

53 CLK LAN1 PCIE 54 PCIE_WAKE#

55 CLK_LAN1_PCIE+ 56 NC

57 GND 58 NC

59 NC 60 NC

61 NC 62 NC

63 NC 64 NC

65 NC 66 M2_STM1_DET

67 LTE_RST_GPIO# 68 NC

69 GND 70 3V_LTE

71 GND 72 3V_LTE

73 GND 74 3V LTE

75 NC

10 板 M.2 E-key 2230 WiFi 接口 (CN8)

43 3 6 0 0 0 0 23 33 35 37 39 41 43 45 47 49 51 53 55 57 60 62 65 67 70 73 76 44 CN8 NGFF_75H X Y Z N O K T U R G N A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

表 2.8: M.2 E Key 接口针脚定义

针脚 信号名 针脚 信号名
1 GND 2 +V3.3_MINI
3 USB3_B_P+ 4 +V3.3_MINI
5 USB3 B P 6 WIFI LED#
7 GND 8 NC
9 NC 10 NC
11 NC 12 NC
13 NC 14 NC
15 NC 16 BT_LED#
17 NC 18 GND
19 NC 20 NC
21 NC 22 NC
23 NC 24 机械凹槽 B
25 机械凹槽 B	26 机械凹槽 B
27 机械凹槽 B	28 机械凹槽 B
29 机械凹槽 B	30 机械凹槽 B
31 机械凹槽 B	32 NC
33 GND	34 NC
35 USB_Z_SSTX1-	36 NC

表 2.8: M.2 E Key 接口针脚定义

37 USB_Z_SSTX1+ 38 NC

39 GND 40 NC

41 PCIE_A_X_RX3- 42 NC

43 PCIE_A_X_RX3+ 44 NC

45 GND 46 NC

47 PCIE_A_X_TX3- 48 NC

49 PCIE_A_X_TX3+ 50 M2_SYSCLK

51 GND 52 WIFI_PLTRST#

53 CLK_LAN1_PCIE 54 BT_DISABLE_L

55 CLK_LAN1_PCIE+ 56 WLAN_DISABLE

57 GND 58 SMB_DATA

59 NC 60 SMB_CLK

61 NC 62 ALERT#

63 GND 64 NC

65 NC 66 NC

67 NC 68 NC

69 GND 70 NC

71 NC 72 +V3.3 MINI

73 NC 74 +V3.3_MINI

75 GND

2.3.1.8 LED 指示灯

LED 指示灯共有 5 个，可显示系统电源、HDD、LTE、WIFI 和 PL 可编程 LED 的状态。

■ PWR （电源）：绿色表示正常，橙色表示待机。
■ HDD: 绿灯闪烁表示正常
LTE: 绿色闪烁表示正常
■ WIFI: 黄灯和绿灯交替闪烁表示正常
PL: 可编程 LED

电源 存储 LTE Wi-Fi 可编程 LED ADANTECH A-A B-C

2.3.2 内部 I/O

USB 3.0 DP 1.2 USB 2.0

2.3.2.1 USB 接口

UNO-430 提供 1 个 USB 3.0 和 1 个 USB2.0 接口，可实现完整的即插即用和热插拔功能，并可连接 127 个外部设备。USB 接口符合 USB XHCI，Rev. 3.0 标准。针脚定义见下表。

图 2.13: USB 2.0 接口

表 2.9: USB 2.0 接口针脚定义

1 VCC

2 DATA-

3 DATA+

4 GND

9 8 7 6 5 1 2 3 4

图 2.14: USB 3.0 接口

表 2.10: USB 3.0 接口针脚定义

1 VCC

2 USB Data-

3 USB Data+

4 GND

表 2.10: USB 3.0 接口针脚定义

5	SSRX-
6	SSRX+
7	GND
8	SSTX-
9	SSTX+

2.3.2.2 DisplayPort 接口

UNO-430 提供的高分辨率 DisplayPort 支持的显示分辨率高达 4096x2160@60Hz。

09 17 18 23 30 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

图 2.15: DisplayPort 接口

表 2.11: DisplayPort 适配器电缆针脚定义

Pin Signal Name

1 ML Lane 0 (p)

2 GND

3 ML_Lane 0 (n)

4 ML_Lane 1 (p)

5 GND

6 ML Lane 1 (n)

7 ML_Lane 2 (p)

8 GND

9 ML Lane2 (2)

10 ML_Lane 3 (p)

11 GND

12 ML_Lane 3 (n)

13 CONFIG1

14 CONFIG2

15 AUX CH (p)

16 GND

17 AUX CH (n)

18 热插拔

19 回路

20 DP_PWR

2.4 机箱接地

UNO-430 提供了良好的 EMI 保护和稳定的接地。机箱接地点的连接（使用 M4 螺丝）非常方便。

Technical line drawing of a device housing with two circular components and a side-view view showing internal components (no text or symbols)

建议使用接地电缆（16 AWG）来连接机箱接地和地面接地。

2.5 安装

2.5.1 密封电缆接头安装

UNO-430 提供 4 个 M12 密封电缆接头（COM A / COM B / COM C / Power）和 2 个 M32 密封电缆接头（LAN A / LAN B），可轻松实现接线 / 连接内部接线端子和 RJ45 接口。

UNO-430 支持安装 4 个 M12 和 2 个 M32 密封电缆接头。安装 / 连接内部接线端子和 RJ45 接口的步骤如下。

1. 卸下 UNO-430 顶盖上的 4 个螺丝，打开顶盖。

A-A A-B B-A B-B + B-C -

Technical line drawing of an electronic device chassis with cooling fans and battery pack (no text or symbols)

1. 卸下外侧的六边形密封电缆接头、密封橡胶圈和电缆孔塞。

Technical line drawing of an electronic device housing with multiple ports and a separate inset showing pin components (no text or labels)

1. 将 LAN 电缆穿过外侧六边形密封电缆接头和橡胶圈。然后通过 UNO-430 底部的孔将 LAN 电缆连接至 I/O 板。

Technical line drawing of an electronic device with multiple ports and a close-up inset showing internal components (no text or symbols)

1. 将密封橡胶圈放入 UN0-430 的底部开孔，根据规定的扭矩值用扳手固定外侧六边形密封电缆接头。

Technical line drawing of an electronic device housing with ports and a shaft (no text or symbols)

Technical line drawing of an electrical enclosure with internal components and wiring (no text or symbols)

注：

1. M32 密封电缆接头（Advantech P/N:1655006057-01）规定扭矩值为 18\~20 kgf.cm

2. M12 密封电缆接头（Advantech P/N:1655006056-01）规定扭矩值为 3\~5 kgf.cm

3. 请按照步骤 2 至步骤 4 安装 M12 密封电缆接头。

Technical line drawing of an electrical enclosure with multiple terminals and internal wiring (no text or symbols)

2.5.2 M.2 存储卡 （选配）安装

UN0-430 提供 1 个 M.2（Type 2242）B Key 接口。请按照以下步骤安装 M.2 存储卡。

1. 卸下 UNO-430 顶盖上的 4 个螺丝，打开顶盖。

A:输入控制面板 B:输入控制面板

Technical line drawing of an electronic device chassis with motors and connectors (no text or symbols)

1. 卸下位于主板的保护罩上的 6 个螺丝。

Technical line drawing of a mechanical assembly with rollers and housing (no text or symbols)

1. 安装 M.2 存储卡，拧紧螺丝。

Technical diagram of an electrical enclosure showing internal components and wiring (no text or labels)

Diagram of a mechanical device with rotating components and directional arrows, enclosed in a circle (no text or symbols)

1. 将主板上的保护罩以及顶盖恢复原位，拧紧螺丝。

2.5.3 M.2 WIFI/LTE 模块 （选配）安装

UNO-430 分别为 5G/LTE 模块和 WIFI/蓝牙模块提供了 M.2（Type 3052/3042）key B 和 M.2（Type 2230）key E 接口。请按照下面步骤安装 M.2 WIFI/LTE/蓝牙模块。

1. 卸下 UNO-430 顶盖上的 4 个螺丝，打开顶盖。

AVANTIKOH A-1 A-2 300+ 300+ 300-C =

Technical line drawing of a mechanical device with rollers and housing (no text or symbols)

1. 卸下位于主板的保护罩上的 6 个螺丝。

Technical diagram of an electronic device front panel with internal components and connectors (no text or labels)

1. 安装 M.2 2230 WIFI （标识①）/ M.2 3042 LTE 或 3052 5G （标识②）模块，拧紧螺丝。

Technical diagram of an electrical enclosure with labeled components and a circular inset showing a mechanical device rotation.

注！安装 M.2 3042/3052 模块时，请将支架固定在正确的位置上。

M.2 3042

M.2 3052

1. UNO-430 默认提供 SMA 天线电缆。将天线电缆的 MHF 与模块相连。
2. 将 I/O 板上的保护罩以及顶盖恢复原位，拧紧螺丝。

2.5.4 天线 （选配）安装

使用无线模块时，需将天线连接至 UNO-430 的 SMA 接口并固定。请卸下 SMA 接口的保护罩，并为每个 SMA 接口安装相应的天线。

Technical line drawing of an Advanced Microcontroller with three ports and a power outlet (no text or symbols on the device itself)

Wi-FI 天线 P/N: 1751000018-01

LTE 天线 P/N: 1751000017-01

GPS 天线 P/N: 1751000044-01

注！如需选配无线模块和天线，请联系研华获取更多信息。

2.5.5 安装套件（选配）安装

壁挂式安装

Technical line drawing of a mechanical assembly with mounting holes and shafts (no text or symbols)

Technical line drawing of an electronic device casing with ports and connectors (no text or symbols)

APANTECH ○ PWR ○ HDD ○ LTE ○ AIR ○ PL

用 4 个螺丝 (M4x6L) 固定安装套件。

安装套件 P/N:1960095178N001

注！在室外应用中，必须安装在固定位置，且天线必须朝上。

www.advantech.com.cn

使用前请检查核实产品的规格。本手册仅作为参考。

产品规格如有变更，恕不另行通知。

未经研华公司书面许可，本手册中的所有内容不得通过任何途径以任何形式复制、翻印、翻译或者传输。

所有的产品品牌或产品型号均为公司之注册商标。

© 研华公司 2021
