Caractéristiques techniques	Carte PCIe USB 3.0 à 2 ports
Type de connexion	PCI Express
Ports USB	2 x USB 3.0
Vitesse de transfert	Jusqu'à 5 Gbps
Compatibilité	Windows, Linux
Installation	Installation simple via le slot PCIe
Utilisation	Ajoute des ports USB 3.0 à un ordinateur de bureau
Maintenance	Pas d'entretien spécifique requis, mise à jour des pilotes recommandée
Sécurité	Conforme aux normes de sécurité USB
Informations générales	Idéal pour connecter des périphériques USB 3.0 tels que des disques durs externes et des clés USB

FOIRE AUX QUESTIONS - PEXUSB3S22 StarTech.com

Quel est le type de connexion de la carte PEXUSB3S22 ?

La carte PEXUSB3S22 utilise un port PCI Express pour se connecter à votre ordinateur.

Combien de ports USB 3.0 sont disponibles sur la PEXUSB3S22 ?

La carte PEXUSB3S22 est équipée de deux ports USB 3.0.

La PEXUSB3S22 est-elle compatible avec les versions antérieures de USB ?

Oui, la PEXUSB3S22 est rétrocompatible avec les périphériques USB 2.0 et USB 1.1.

Quels systèmes d'exploitation sont supportés par la PEXUSB3S22 ?

La carte est compatible avec Windows, macOS et Linux.

Comment installer la carte PEXUSB3S22 ?

Pour installer la carte, ouvrez votre boîtier d'ordinateur, insérez la carte dans un slot PCI Express disponible et fixez-la en place. Ensuite, fermez le boîtier et démarrez votre ordinateur.

Dois-je installer des pilotes pour la PEXUSB3S22 ?

Les pilotes sont généralement fournis avec le système d'exploitation, mais vous pouvez également télécharger les derniers pilotes sur le site de StarTech.com.

Que faire si la carte PEXUSB3S22 n'est pas reconnue par mon ordinateur ?

Vérifiez que la carte est correctement installée dans le slot PCI Express et que tous les câbles sont bien connectés. Vous pouvez également essayer de réinstaller les pilotes.

La PEXUSB3S22 supporte-t-elle la charge rapide ?

Oui, la carte PEXUSB3S22 prend en charge la charge rapide pour les périphériques compatibles avec USB 3.0.

Quels accessoires sont inclus avec la PEXUSB3S22 ?

La carte est généralement fournie avec un support de montage et un guide d'installation.

Où puis-je trouver des informations supplémentaires ou un support technique pour la PEXUSB3S22 ?

Vous pouvez visiter le site web de StarTech.com pour accéder à la documentation, aux FAQs et au support technique.

MODE D'EMPLOI PEXUSB3S22 StarTech.com

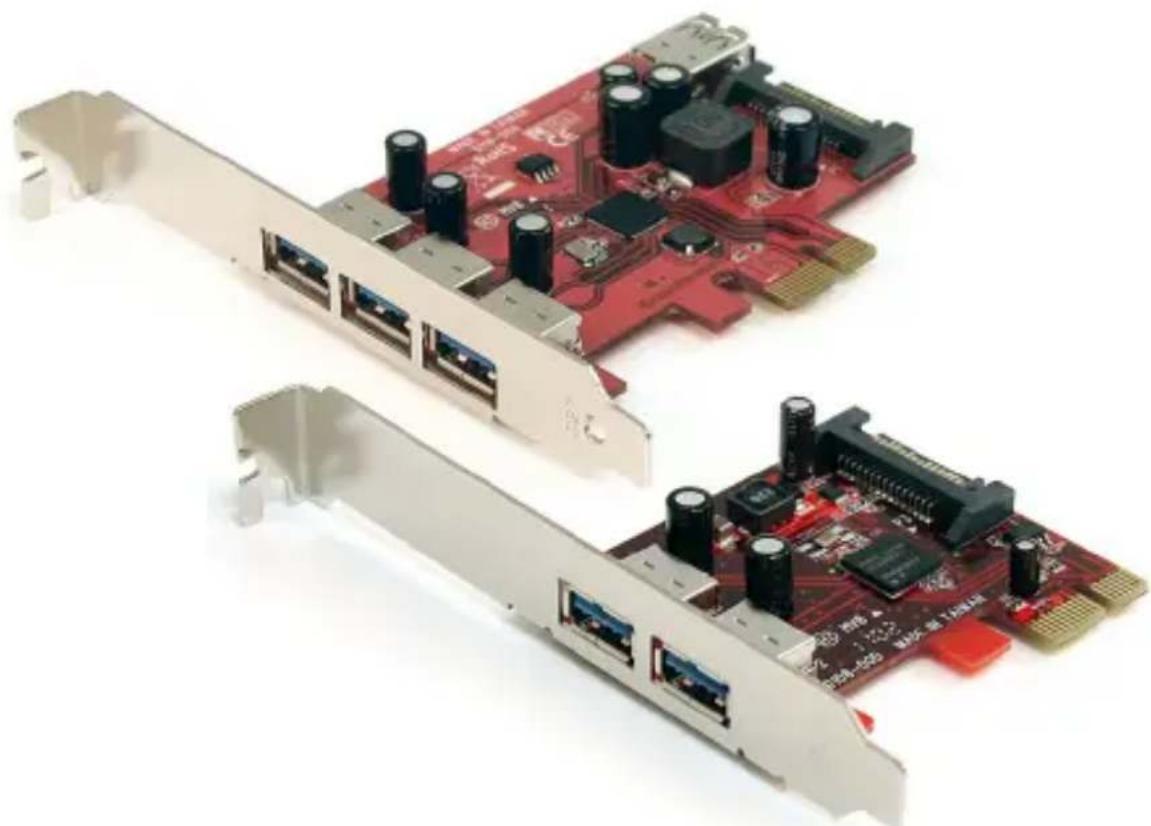

Carte PCI Express USB 3.0 à 2 Ports/4 Ports avec Alimentation SATA

PEXUSB3S22

PEXUSB3S4

*Le produit actuel peut varier de la photos

FR: Guide de l'utilisateur - fr.startech.com

Pour les informations les plus récentes, veuilles visitor www.startech.com

Déclaration de conformité FCC

Cet équipement a ete teste et declare conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conques pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génére, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causeer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produit pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouraged à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter vous revendeur ou un technician radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés hierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des Matieres

Introduction 1

Contenu de l'Emballage 1
Configuration Requise. 1
Vue PEXUSB3S22 2
Vue PEXUSB3S4 2

Installation 3

Installation du Matériel 3
Installation du Pilote 4

Windows XP/Server 2003/Vista/7 4

Vérification de l'Installation 5
Windows XP/Server 2003/Vista/7 5

Specifications 6

Informations sur la Garantie 7

Introduction

Les Cartes PCI Express SuperSpeed USB 3.0 PEXUSB3S22 et PEXUSB3S4 avec Alimentation SATA fournissant deux ou quatre ports USB 3.0, sur n'importe quel système d'ordinateur compatible PCI Express. Avec le SuperSpeed USB 3.0, vous pouvez atteindre des vitesses de transfert de données allant jusqu'à 5 Gbps, tout en étant retro-compatible avec les péripériques USB 2.0 actuels à 480 Mbps.

Avec un connecteur d'alimentation SATA intégré, chaque port USB peut fournir jusqu'à 900mA de puissance à des périphériques USB 3.0 (500 mA pour l'USB 2.0) en se connectant à l'alimentation de vos ordinateurs. Compatible avec les boitiers profil bas et profil complet, cette carte est soutenue par une garantie StarTech.com de 2 ans et un support technique gratuite à vie.

Contenu de l'Emballage

• 1 x Carte PCI Express USB 3.0
  1 x Support Profil Bas
  1 x CD Pilote
• 1 x Manuel d'Instruction

Configuration Requise

• Ordinateur compatible PCI Express avec emplacement PCI Express disponible
• Microsoft® Windows® XP/ Server 2003/ Vista/ Server 2008 R2/ 7 (32/64-bit)

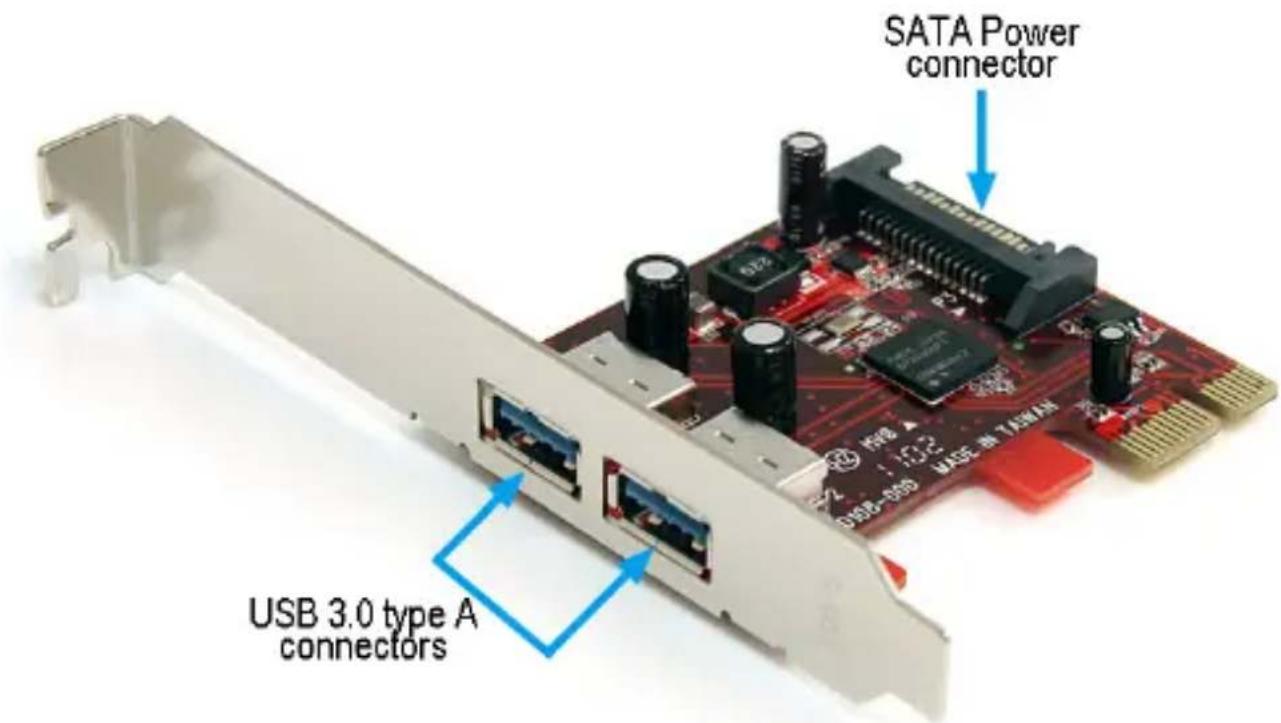

Vue PEXUSB3S22

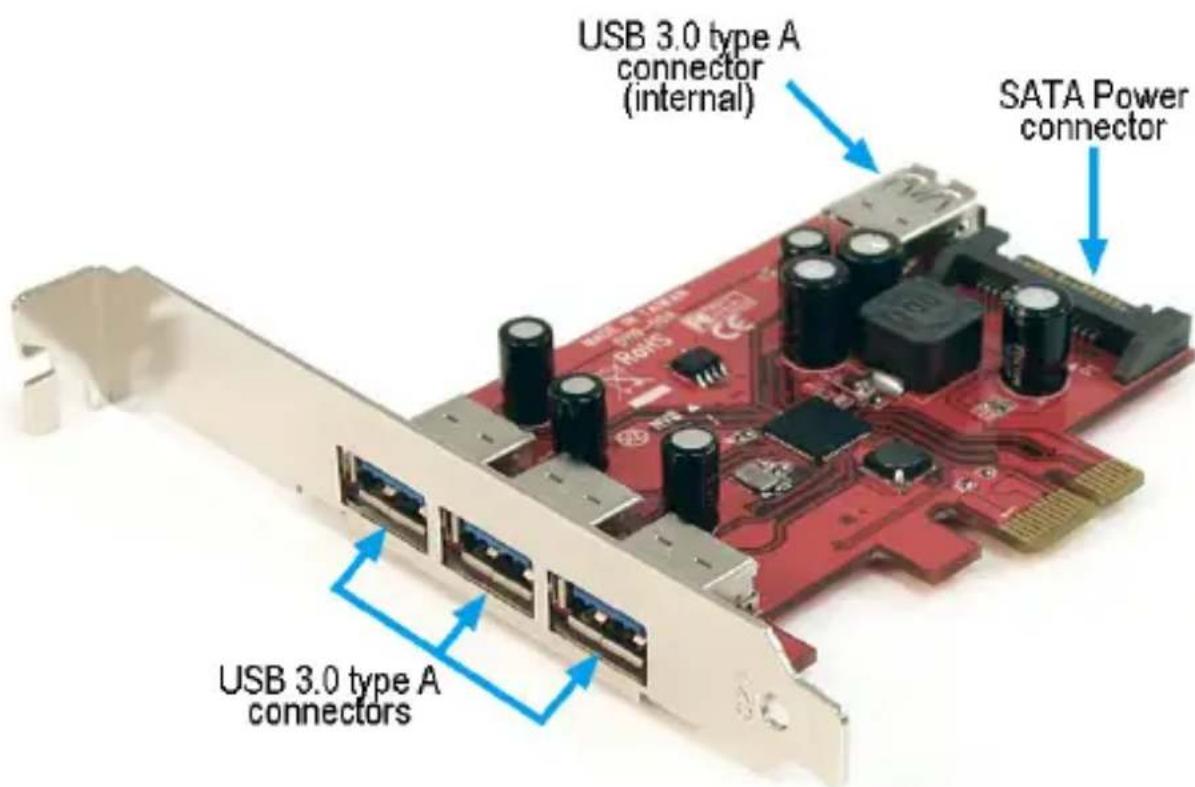

Vue PEXUSB3S4

Installation

ATTENTION! Les Cartes PCI, comme tout autre matériel informatique, peuvent être gravement endommagées par l'électricité statique. Assurez-vous que vous étés correctement relié à la terre avant d'ouvrir votre boîtier d'ordinateur ou de toucher votre carte PCI. StarTech. com vous recommende de porter un bracelet antistatique lors de l'installation de toute composante informatique. Si un bracelet antistatique est indisponible, déchargez-vous de toute l'accumulation d'électricité statique en touchant une grande surface métallique reliée à la terre ( comme le boîtier de l'ordinateur) pendant plusieurs secondes. Faites également attention à saisir la carte par ses bords et non pas par les connecteurs dorés.

Installation du Matériel

1. Éteignez votre ordinateur et les périphériques connectés à l'ordinateur (ex : Imprimantes, disques durs externes, etc.) Débranchez le cable d'alimentation à l'arrête de l'ordinateur et débranchez tous les périphériques.
2. Retirez le couvercle du boîtier de l'ordinateur. Consultez la documentation de votre système informatique pour plus de détails.
3. Localisez un emplacement PCI Express disponible et enlevez la plaque métallique à l'arrête du boîtier de l'ordinateur (Reportez-vous à la documentation de votre système informatique pour plus de détails.). Notez que cette carte fonctionne dans les emplacements PCI Express à voies supplémentaires (ex : emplacements x4, x8 ou x16).
4. Insérez la carte dans l'emplacement PCI Express disponible et fixez le support à l'arrête du boîtier.

NOTE : Si vous installez la carte dans un système au petit facteur de forme ou au profil bas, il pourrait être nécessaire de replacer le support d'installation au profil complet qui est pré-installé par le support d'installation au profil bas inclus.

1. OPTIONNEL: Connectez un connecteur d'alimentation SATA 15-broches à partir de l'alimentation de l'ordinateur jusqu'àu connecteur d'alimentation SATA sur la carte. Cela est nécessaire uniquement si vous utilisez les ports avec des périphériques USB alimentés bus (aucun adaptateur d'alimentation externe) ou si vous rencontres des problèmes de connectivite.
2. Replace the couvercle sur le boitier de l'ordinateur.
3. Insérez le cable d'alimentation dans la prise d'alimentation et rebranchez tous les autres connecteurs retires à l' étape 1.

Installation du Pilote

Windows XP/Server 2003/Vista/7

1. Une fois que l'ordinaire a démarré et que le système d'exploitation est complètement charge, insérez le CD de pilotes fourni dans le lecteur CD/DVD de l'ordinaire.

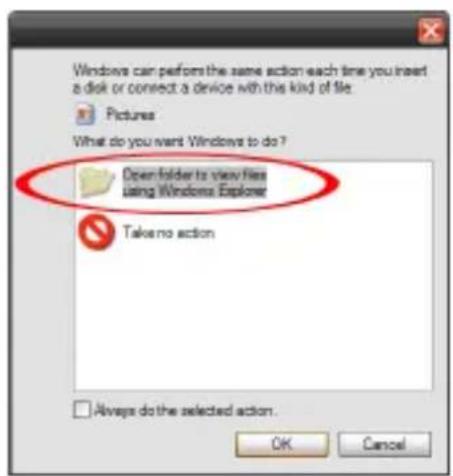

2. L'exécution automatique (autorun) devrait vous donner la possibilité de parcourir les fichiers sur le CD ou d'ouvrir automatiquement le CD.

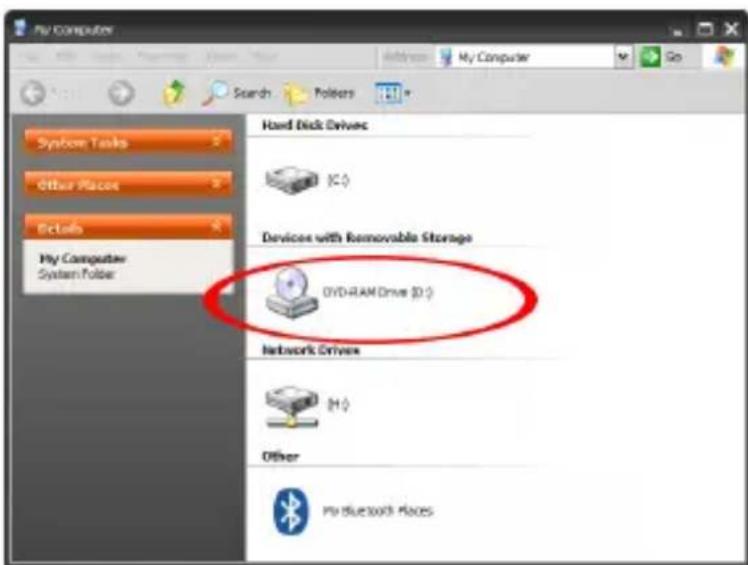

Si I'Autorun ne démarre pas, Allez dans "Poste de travail" et accédez au lecteur de CD/DVD dans lequel se trouve le CD.

1. PEXUSB3S22: Execute le fichier "setup.exe"itué dans "USB3.0 Host\NEC". Suivez les instructions à l'écran pour terminer l'installation du pilote.

PEXUSB3S4: Execute le fichier "setup.exe"itué dans "USB3.0 Host \ TI". Suivez les instructions à l'écran pour terminer l'installation du pilote.

Vérification de l'Installation

Windows XP/Server 2003/Vista/7

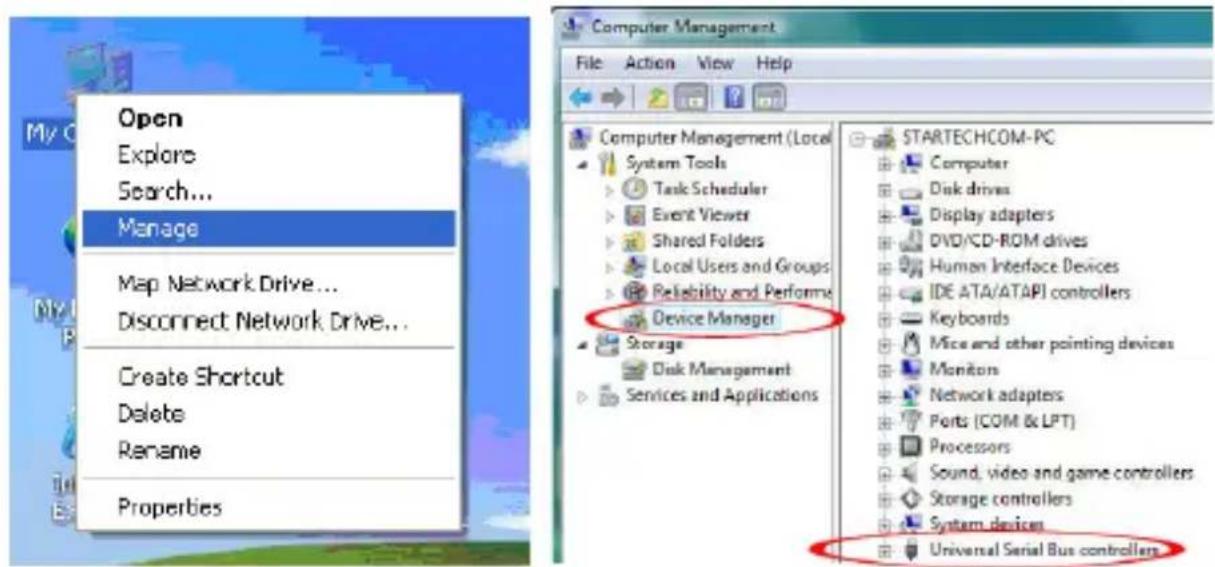

A partir du bureau principal, faites cli-c-droit sur "Poste de travail" ("Computer" dans Vista/7), puis selectionnez Gérer. Dans la fenêtre Gestion de l'ordinateur, selectionnez Gestionnaire de périphériques dans le panneau gauche de la fenêtre.

Dans le Gestionnaire de périphériques, sous la catégorie Contrôleurs Bus Série Universels, vous devriez voir les nouvelles entrées pour la carte contrôleur USB 3.0.

Spcifications

PEXUSB3S22 PEXUSB3S4
Nombre de Ports 2 4
Interface Hôte	PCI Express 2.0 (x1 emplacement connecteur)USB 3.0 révision 1.0
Facteur de Forme Profil Bas/Complet
ID Chipset NEC uPD720200 Texas Instruments TUSB7340
Connecteurs Externes 2 x USB 3.0 type A ferrête 3 x UBS 3.0 type A ferrête
Connecteurs Internes	1 x Alimentation SATA(15-broches) mâle1 x USB 3.0 type A ferrête1 x Alimentation SATA(15-broches) mâle
Taux de Transfert deDonnées Maximum	USB 3.0 : 5 Gbps
Température deFonctionnement	5°C ~ 50°C
Température deStockage	-25°C ~ 70°C
Humidité 20% ~ 80% HR
Dimensions (LxPxA) 65.0mm x 60.0mm x 22.0mm 90.0mm x 70.0mm x 22.0mm
Poids 56g 60g
Systèmes d'ExploitationCompatible	Windows XP/ Server 2003/ Vista/ Server 2008 R2/ 7(32/64-bit)

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargesements.

Pour les derniers pilotes/logiciels, veuillez visitor www.startech.com/downloads

Informations sur la Garantie

Ce produit est couvert par une garantie de deux ans.

En outre, StarTech.com garantit ses produits contre les defauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être returnés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pieces et la main d'oeuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage resultant d'une mauvaise utilisation, abus, modification ou l'usure normale.

Limitation de Responsabilité

Enaucuncasla responsabilitédeStarTech.comLtdetStarTech.comUSALLPouleurs dirigeants,administrateurs,employés ou mandataires)ne pourra'êtreengagée pour des dommages (directs ou indirects, speciaux,punitifs, consécutifs ou non), perte de profits,perte d'exploitation,ou touteperte péculinaire,résultant de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs.Si ces lois s'appliquent,les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliqueràvous.
