Type de produit	Carte d'extension ExpressCard USB 3.0 2 ports
Marque	StarTech.com
Modèle	ECUSB3S22
Interface hôte	ExpressCard 2.0
Facteur de forme	ExpressCard/34 (34 mm)
Connecteurs	2 x USB 3.0 Type A femelle
Débit de données max	5 Gbps (USB 3.0) ; rétrocompatible USB 2.0/1.x
Chipset	NEC µPD720200
Température de fonctionnement	0 à 50 °C
Température de stockage	-20 à 150 °C
Dimensions	115 x 34 x 13 mm
Poids	32 g
Alimentation	Via bus ExpressCard ; câble d'alimentation USB inclus pour périphériques haute puissance
Systèmes d'exploitation supportés	Windows XP/Server 2003/Vista/Server 2008 R2/7 (32/64-bit)
Garantie	Garantie à vie limitée
Contenu de l'emballage	Carte ExpressCard, câble d'alimentation USB, CD pilotes, manuel d'instructions
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Respecter la réglementation FCC Partie 15. Utiliser uniquement dans un environnement sec.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Support technique sur startech.com.
Informations générales	Fabriqué par StarTech.com, certifié ISO 9001.

FOIRE AUX QUESTIONS - ECUSB3S22 StarTech.com

Comment installer la carte ECUSB3S22 ?

Insérez la carte dans l'emplacement ExpressCard de votre ordinateur. Poussez-la jusqu'à entendre un clic, indiquant qu'elle est bien en place. Pour l'éjecter, poussez à nouveau jusqu'au clic, puis relâchez ; la carte sortira automatiquement.

Quelle est la configuration requise pour utiliser cette carte ?

Vous devez disposer d'un ordinateur compatible ExpressCard avec un emplacement ExpressCard libre, et d'un système d'exploitation Windows XP/Server 2003/Vista/Server 2008 R2/7 (32 ou 64 bits).

La carte ECUSB3S22 est-elle compatible avec les périphériques USB 2.0 ?

Oui, la carte est rétrocompatible avec les normes USB 2.0 et USB 1.x. Vous pouvez utiliser tous vos périphériques existants sans problème.

Comment installer les pilotes de la carte ?

Insérez le CD de pilotes fourni dans le lecteur. Si l'exécution automatique ne démarre pas, accédez au CD via 'Poste de travail' et exécutez le fichier setup.exe situé dans le dossier 'NEC 7202'. Suivez les instructions à l'écran.

Comment vérifier que l'installation a réussi ?

Allez dans le Gestionnaire de périphériques (clic droit sur 'Poste de travail' > Gérer). Sous la catégorie 'Contrôleurs Universal Serial Bus', vous devriez voir les nouvelles entrées pour le contrôleur USB 3.0.

Quel est le débit de transfert maximal de la carte ?

Le débit maximal en USB 3.0 est de 5 Gbps, soit environ 10 fois plus rapide que l'USB 2.0.

Ai-je besoin d'une alimentation externe pour utiliser la carte ?

En général, l'alimentation est fournie par le bus ExpressCard. Cependant, pour certains périphériques USB haute puissance, vous pouvez brancher le câble d'alimentation USB fourni sur une source d'alimentation externe (non incluse).

La carte ECUSB3S22 est-elle compatible avec les emplacements ExpressCard/54 ?

Oui, le facteur de forme 34 mm s'adapte aussi bien aux emplacements 34 mm qu'aux 54 mm. Pour un maintien optimal dans un slot 54 mm, un support stabilisateur (réf. ECBRACKET) peut être nécessaire.

Quels systèmes d'exploitation sont officiellement supportés ?

Les systèmes supportés sont Windows XP, Server 2003, Vista, Server 2008 R2 et Windows 7 (versions 32 et 64 bits). Les autres systèmes peuvent ne pas être entièrement compatibles.

Quelle est la garantie de ce produit ?

Ce produit bénéficie d'une garantie à vie limitée contre les défauts de matériaux et de fabrication. Pour plus de détails, consultez le manuel ou le site startech.com.

MODE D'EMPLOI ECUSB3S22 StarTech.com

*Le produit actuel peut varier des photos

FR: Guide de l'utilisateur - fr.startech.com

Déclaration de Conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des Marques, Marques Déposées, et d'autres Dénominations et Symboles Protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table of Contents

Introduction ....1

Contenu de l'Emballage ....1
Configuration Requise....1

Installation 2

Installation du Matériel....2
Installation du Pilote....2
Vérification de l'Installation....3

Spécifications ....4

Informations sur la Garantie ....5

Introduction

La Carte ExpressCard USB 3.0 2-Ports ECUSB3S22 ajoute 2 ports SuperSpeed USB 3.0 à un système informatique compatible ExpressCard, en utilisant un facteur de forme 34mm qui s'adapte dans les emplacements 34mm et 54mm, avec les ports montés côte à côte pour rendre l'accès facile.

L'USB 3.0 prend en charge des taux de transfert de données allant jusqu'à 5 Gbps (10x plus rapide que l'USB 2.0) et est en mesure de fournir plus de puissance par port, afin d'aider à soutenir plus rapidement les dispositifs les plus puissants. En outre, cet adaptateur ExpressCard est rétrocompatible avec la technologie USB 2.0/1.x, de sorte que tous vos périphériques existants continueront de fonctionner.

Contenu de l'Emballage

• 1 x Carte ExpressCard USB 3.0
• 1 x Câble d'Alimentation USB
- 1 x CD Pilote
• 1 x Manuel d'Instruction

Configuration Requise

• Ordinateur compatible ExpressCard avec emplacement ExpressCard disponible
• Microsoft® Windows® XP/Server 2003/Vista/Server 2008 R2/7 (32/64-bit)

Installation

Installation du Matériel

L'adaptateur ExpressCard glissera simplement dans l'emplacement ExpressCard de n'importe quel système compatible. Poussez la carte tout du long, jusqu'à entendre un 'clic' et qu'elle soit en place. Pour éjecter la carte, il suffit de pousser la carte dans la fente jusqu'au 'clic', puis de la relâcher et elle sera alors automatiquement éjectée de la fente.

NOTE: Certains emplacements ExpressCard/54 ne tiennent pas fermement une carte ExpressCard/34 de sorte que le support stabilisateur 34mm à 54mm pourrait être nécessaire (ID StarTech.com : ECBRACKET).

OPTIONNEL : Pour certains périphériques USB haute puissance, une puissance supplémentaire peut être nécessaire à partir du port USB. Une prise d'alimentation est fournie pour connecter le câble USB vers une Alimentation DC ou un adaptateur d'alimentation externe (non inclus), afin d'aider à soutenir de tels dispositifs.

Installation du Pilote

Windows XP/Server 2003/Vista/7

1. Une fois que l'ordinateur a démarré et que le système d'exploitation est complètement chargé, insérez le CD de pilotes fourni dans le lecteur CD/DVD de l'ordinateur.

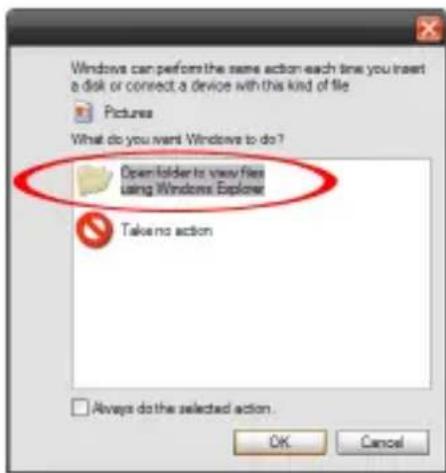

2. L'Autorun (éxecution automatique) devrait vous donner la possibilité de parcourir les fichiers sur le CD ou d'ouvrir automatiquement le CD.

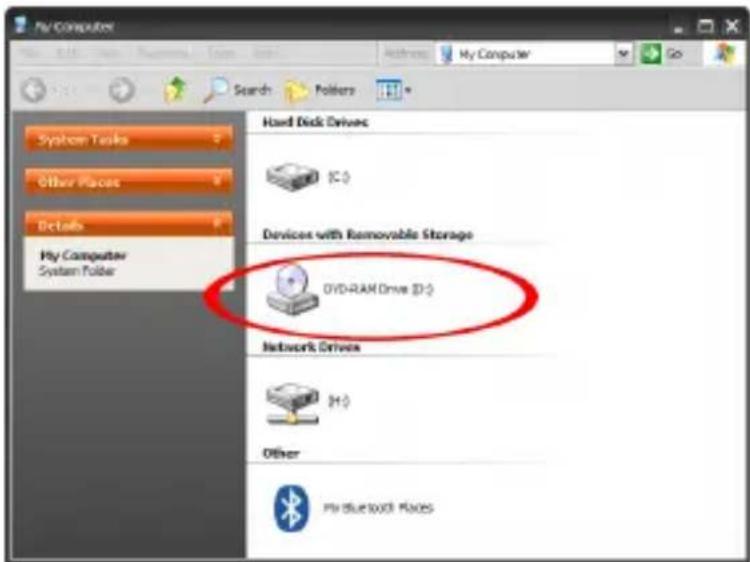

Si l'Autorun ne démarre pas, Allez dans "Poste de travail" et accédez au lecteur de CD/DVD dans lequel se trouve le CD.

1. Exécutez le fichier "setup.exe" situé dans "NEC 7202". Suivez les instructions à l'écran pour terminer l'installation du pilote.

Vérification de l'Installation

Windows XP/Server 2003/Vista/7

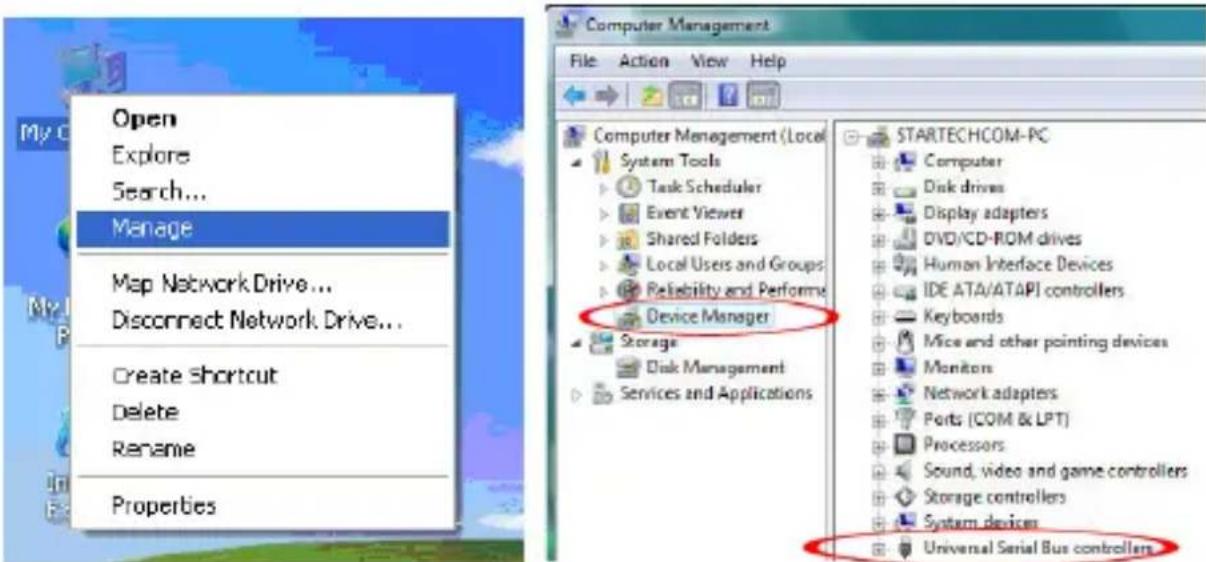

A partir du bureau principal, faites clic-droit sur "Poste de travail" ("Computer" dans Vista/7), puis sélectionnez Gérer. Dans la fenêtre Gestion de l'ordinateur, sélectionnez Gestionnaire de périphériques dans le panneau gauche de la fenêtre.

Dans le Gestionnaire de périphériques, sous la catégorie "Universal Serial Bus Controllers", vous devriez voir les nouvelles entrées pour la carte contrôleur USB 3.0.

Spécifications

Interface Hôte ExpressCard 2.0

Facteur de Forme ExpressCard/34 (34mm)

ID Chipset NEC 720200

Connecteurs 2 x USB 3.0 type A femelle

Taux de Transfert de Données Maximum

USB 3.0:5 Gbps

Température de Fonctionnement 0°C \~ 50°C

Température de Stockage -20°C \~ 150°C

Dimensions 115.0mm x 34.0mm x 13.0mm

Poids 32g

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads

Informations sur la Garantie

Ce produit est couvert par une garantie à vie.

En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.

Limitation de Responsabilité

En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte pécuniaire, résultant de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer à vous.
