ECESATA254F - Carte d'extension informatique StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte d'extension ExpressCard/54 eSATA 2 ports
Marque	StarTech.com
Modèle	ECESATA254F
Interface bus	ExpressCard 1.0a, révision 2.0 SATA
Facteur de forme	ExpressCard/54 (54 mm)
Chipset	Silicon Image Sil3132CNU
Connecteurs externes	2 x eSATA 7 broches femelle
Taux max. de transfert	Jusqu'à 3,0 Gbps (SATA II)
Prise en charge du multiplicateur de ports	Oui
Prise en charge LBA 48 bits	Oui
Installation à chaud (hot-swap)	Oui
Conception encastrée	Oui, affleure les côtés de l'ordinateur portable
Systèmes d'exploitation compatibles	Windows 2000/XP/Server 2003/Vista/Server 2008 R2/7 (32/64-bit), Linux
Température de fonctionnement	0 °C à 70 °C (32 °F à 158 °F)
Température de stockage	-65 °C à 150 °C (-85 °F à 302 °F)
Dimensions (L x P x H)	75,0 mm x 54,0 mm x 5,0 mm
Poids	22,5 g
Garantie	2 ans
Contenu de l'emballage	1 x carte adaptateur, 1 x CD pilote, 1 x manuel d'instruction
Conformité	FCC Classe B

FOIRE AUX QUESTIONS - ECESATA254F StarTech.com

Comment installer la carte ExpressCard eSATA ECESATA254F ?

Insérez la carte dans l'emplacement ExpressCard/54 de votre ordinateur portable. Poussez jusqu'à ce qu'elle s'enclenche. Pour l'éjecter, poussez à nouveau la carte puis relâchez.

Quels pilotes sont nécessaires et comment les installer ?

Sous Windows, insérez le CD fourni. L'assistant d'installation vous guidera. Sous Windows Vista/7, choisissez 'Localiser et installer le logiciel pilote' et insérez le CD. Cliquez sur 'Installer ce pilote quand même' si une fenêtre de sécurité apparaît.

Quels systèmes d'exploitation sont compatibles avec l'ECESATA254F ?

Windows 2000, XP, Server 2003, Vista, Server 2008 R2, 7 (32 et 64 bits) et Linux.

Quelle est la vitesse de transfert maximale de cette carte ?

Jusqu'à 3,0 Gbps (SATA II).

Puis-je connecter plusieurs disques durs sur un seul port ?

Oui, la carte supporte la technologie Multiplicateur de Ports. Vous pouvez connecter plusieurs disques compatibles via un seul câble eSATA.

Le remplacement à chaud (hot-swap) est-il pris en charge ?

Oui, vous pouvez connecter ou déconnecter des périphériques sans redémarrer le système, à condition que les disques le supportent.

La carte dépasse-t-elle du châssis de l'ordinateur ?

Non, grâce à son facteur de forme encastré 54 mm, la carte affleure les côtés de l'ordinateur portable, réduisant les risques d'accrochage.

Que faire si Windows ne détecte pas la carte ?

Assurez-vous que l'emplacement ExpressCard fonctionne. Réinsérez la carte fermement. Si le problème persiste, installez les pilotes manuellement depuis le CD ou téléchargez les derniers pilotes sur www.startech.com/downloads.

Quelle est la garantie de ce produit ?

Ce produit est couvert par une garantie de deux ans contre les défauts de matériaux et de fabrication.

Où puis-je trouver le manuel d'utilisation et les pilotes les plus récents ?

Rendez-vous sur www.startech.com/support pour l'assistance, et sur www.startech.com/downloads pour les derniers pilotes.

MODE D'EMPLOI ECESATA254F StarTech.com

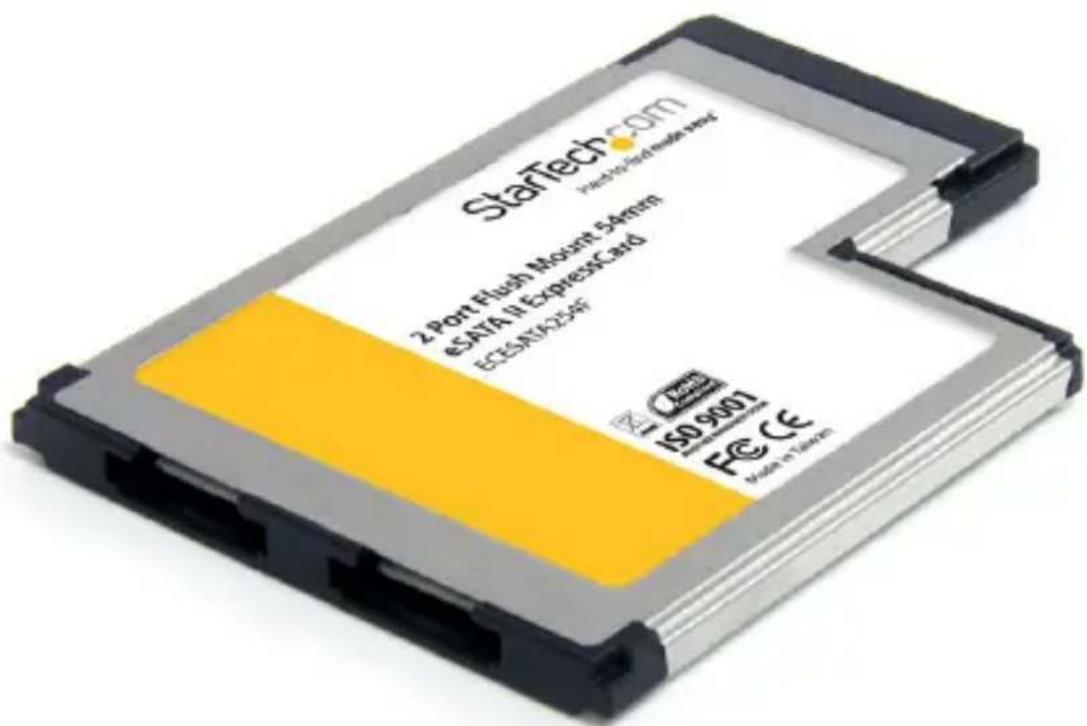

Carte eSATA 54mm ExpressCard Encastrée

ECESATA254F

StarTech.com ECSATA II ExpressCard 2 Port Flush Mount 54mm eSATA II ExpressCard ECSATAI-034F ISO 9001 FECEC® Model v168mm

*Le produit actuel peut varier de la photos

FR: Guide de l'utilisateur - fr.startech.com

Pour les informations les plus récentes, veuillez visiter www.startech.com

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
  • Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des Matières

Introduction ....1

Contenu de l'Emballage .... 1

Configuration Requise....1

Installation 2

Installation du Matériel....2

Installation du Logiciel....2

Spécifications ....4

Informations sur la Garantie ....5

Introduction

L'Adaptateur ExpressCard eSATA 2-Ports Encastré ECESATA254F utilise une conception au facteur de forme unique de 54mm qui lui permet de s'intégrer pleinement dans un emplacement d'ordinateur portable ExpressCard/54 standard sans dépasser. Une fois installé, les ports affleurent les côtés de l'ordinateur portable, créant ainsi un dispositif 'add-on' parfait qui peut être laissé installé, sans craindre que l'ordinateur ou la carte ne soit endommagé à cause d'un accrochage ou d'un impact.

L'adaptateur ExpressCard eSATA dispose de 2 ports eSATA indépendants, et est compatible avec les derniers disques durs SATA haute capacité avec une prise en charge des vitesses de transfert de données allant jusqu'à 3 Gbps.

Avec une prise en charge de la technologie Multiplicateur de Ports et l'installation hot-swap ('échange à chaud'), l'ExpressCard eSATA permet à des multi-disques compatibles d'être connectés via un câble eSATA unique, et les dispositifs peuvent être connectés et déconnectés, sans avoir à redémarrer le système.

Contenu de l'Emballage

• 1 x Carte Adaptateur ExpressCard/54
- 1 x CD Pilote
• 1 x Manuel d'Instruction

Configuration Requise

• Ordinateur de bureau ou portable compatible ExpressCard/54 (54mm)
- Microsoft® Windows® 2000/ XP/ Server 2003/ Vista/ Server 2008 R2/ 7 (32/64-bit), ou Linux®

Installation

Installation du Matériel

L'adaptateur ExpressCard glissera tout simplement dans l'emplacement ExpressCard/54 sur n'importe quel système compatible. Poussez la carte jusqu'au fond, jusqu'à ce qu'elle 'clique' et qu'elle se verrouille en place. Pour éjecter la carte, il suffit de pousser la carte dans l'emplacement, puis de la relâcher et elle sera alors automatiquement éjectée de la l'emplacement.

Soyez prudent lorsque vous connectez/déconnectez les câbles, étant donné qu'en la touchant, l'adaptateur ExpressCard pourrait être éjecté involontairement.

Installation du Logiciel

Windows 2000/XP/Server 2003

1. Lorsque l'assistant Nouveau matériel détecté s'affiche sur l'écran, insérez le CD dans votre lecteur CD/DVD. Si vous êtes invité à vous connecter à Windows Update, veuillez sélectionner "Non, pas cette fois" et cliquez sur Suivant.

2. Sélectionnez l'option "Installer les pilotes automatiquement (recommandé)" puis cliquez sur le bouton Suivant.

3. Windows devrait maintenant commencer à chercher les pilotes. Une fois que ce sera terminé, cliquez sur le bouton Terminer.

Windows Vista/7

1. Lorsque la fenêtre Nouveau matériel détecté s'affiche sur l'écran, cliquez sur "Localiser et installer le logiciel pilote (recommandé)". Si vous êtes invité à rechercher en ligne, sélectionnez "Ne pas rechercher en ligne".

2. Lorsque vous êtes invité à insérer le disque, insérez le CD de pilotes livré avec la carte dans votre lecteur CD/DVD et Windows va automatiquement procéder à la fouille du CD.

3. Si une fenêtre Sécurité Windows apparaît, cliquez sur "Installer ce pilote quand même" pour continuer.

4. Une fois le pilote installé, cliquez sur le bouton Fermer.

Spécifications

Interface Bus

ExpressCard1.0a

révision 2.0 SATA

Facteur de Forme ExpressCard/54 (54mm)

Chipset Silicon Image Sil3132CNU

Connecteurs Externes 2 x eSATA 7-broches femelle

Taux Maximum de Transfert de Données SATA: 3.0 Gbps

Prise en charge Multiplicateur de Ports Oui

Prise en charge LBA 48-bit

Température de Fonctionnement 0°C \~ 70°C (32°F \~ 158°F)

Température de Stockage -65°C \~ 150°C (-85°F \~ 302°F)

Dimensions (LxPxH) 75.0mm x 54.0mm x 5.0mm

Poids 22.5g

Systèmes d'Exploitation Compatibles

Windows 2000/ XP/ Server 2003/ Vista/ Server 2008 R2/ 7 (32/64-bit), Linux

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads

Informations sur la Garantie

Ce produit est couvert par une garantie de deux ans.

En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.

Limitation de Responsabilité

En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte pécuniaire, résultant de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer à vous.
