PCIIDE2 - Carte électronique StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Marque	StarTech.com
Modèle	PCIIDE2
Type de produit	Carte contrôleur PCI IDE ATA/133
Interface hôte	PCI 32-bit (5V/3.3V)
Chipset	ITE IT8212F
Connecteurs	2 x IDE 40-broches mâle
Taux de transfert maximal	133 Mo/s (ATA/133)
Facteur de forme	Profil complet (Full Height)
Compatibilité	ATA/ATAPI-6, PIO modes 0-4, DMA modes 0-2, Ultra DMA 0-5,6
Systèmes d'exploitation supportés	Windows 98SE/ME/NT4/2000/XP/Server 2003/Vista/7 (32/64-bit), Linux
Alimentation	Via le bus PCI (5V/3.3V)
Dimensions (approx.)	120 mm x 80 mm (carte PCI standard)
Poids (approx.)	50 g
Contenu de l'emballage	Carte, câble IDE 40 broches 80 fils, CD pilote, manuel
Garantie	Garantie à vie
Certifications	FCC Classe B
Entretien	Éviter l'électricité statique, manipuler par les bords
Sécurité	Décharge statique avant manipulation
Pièces détachées incluses	Câble IDE, CD pilote

FOIRE AUX QUESTIONS - PCIIDE2 StarTech.com

Comment installer la carte PCIIDE2 ?

Éteignez l'ordinateur, débranchez l'alimentation, retirez le capot, insérez la carte dans un emplacement PCI libre, fixez-la, remettez le capot et rebranchez l'alimentation. Pour plus de détails, consultez la section Installation du manuel.

Quels systèmes d'exploitation sont compatibles avec cette carte ?

Windows 98SE/ME/NT4/2000/XP/Server 2003/Vista/7 (32/64-bit) et Linux. Windows 10 n'est pas officiellement supporté mais peut fonctionner avec les pilotes Vista/7.

Puis-je utiliser cette carte avec un disque dur SATA ?

Non. La carte PCIIDE2 est conçue pour les périphériques IDE (Parallel ATA) uniquement, pas pour SATA.

Que faire si l'ordinateur ne détecte pas la carte après installation ?

Vérifiez que la carte est bien enfoncée dans l'emplacement PCI, que le câble IDE est correctement branché (bande rouge sur broche 1), et que le port IDE est activé dans le BIOS. Si le problème persiste, réinstallez les pilotes.

Comment mettre à jour les pilotes de la carte ?

Téléchargez les derniers pilotes depuis le site www.startech.com/downloads. Pour Windows, utilisez le Gestionnaire de périphériques pour mettre à jour le pilote manuellement en pointant vers le dossier téléchargé.

Quelle est la vitesse de transfert maximale supportée ?

Le taux de transfert maximal est de 133 Mo/s (ATA/133), compatible avec les modes Ultra DMA 0 à 6.

La carte est-elle compatible avec Windows 10 ?

Le manuel indique Windows 7 comme dernier OS supporté officiellement. Cependant, certains utilisateurs rapportent un fonctionnement sous Windows 10 avec les pilotes Windows 7 en mode de compatibilité. Aucune garantie de fonctionnement.

Comment vérifier que l'installation du pilote a réussi sous Windows ?

Ouvrez le Gestionnaire de périphériques (clic droit sur Poste de travail > Gérer > Gestionnaire de périphériques). Sous 'Contrôleurs SCSI et RAID', vous devriez voir 'ITE IT8212 ATA PCI Controller' sans point d'exclamation ni interrogation.

Que faire si un point d'exclamation jaune apparaît à côté du périphérique dans le Gestionnaire de périphériques ?

Cela indique un problème de pilote. Supprimez le périphérique dans le Gestionnaire de périphériques, redémarrez, puis réinstallez le pilote en utilisant le CD fourni ou le téléchargement depuis le site StarTech.com.

Où trouver les pilotes les plus récents pour cette carte ?

Rendez-vous sur www.startech.com/downloads et recherchez 'PCIIDE2' ou 'ITE IT8212'. Les pilotes pour Windows et Linux y sont disponibles.

MODE D'EMPLOI PCIIDE2 StarTech.com

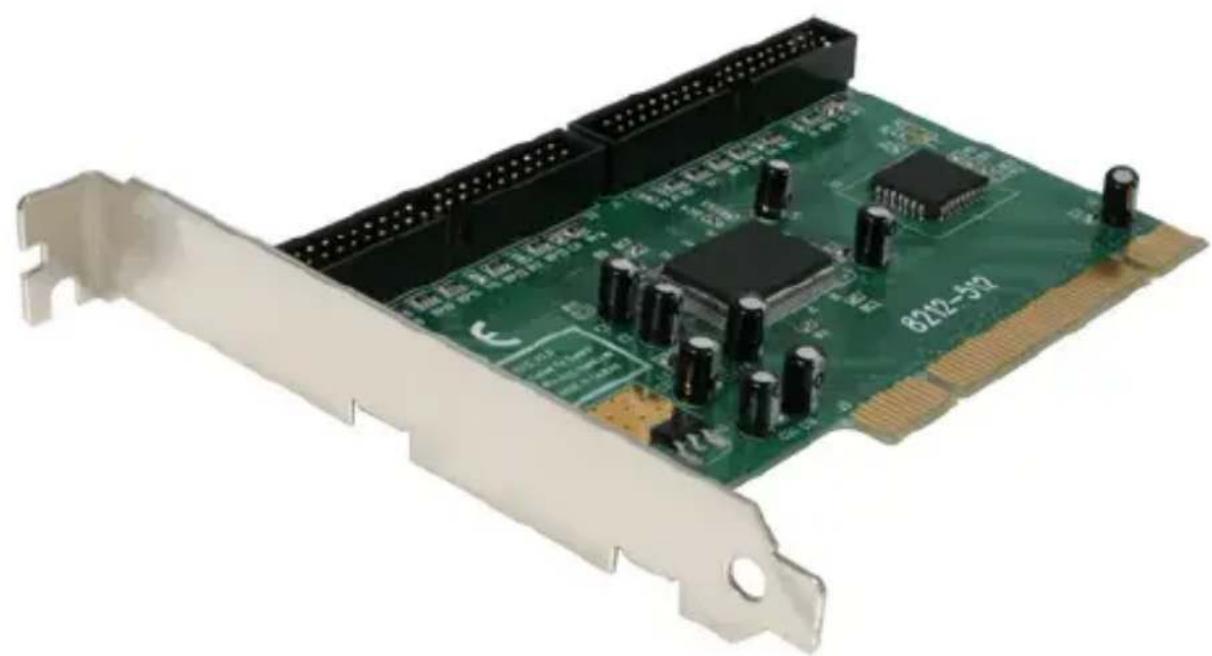

Carte Contrôleur PCI à 2 Ports IDE

PCIIDE2

*Le produit actuel peut varier de la photos

FR: Guide de l'utilisateur - fr.startech.com

Pour les informations les plus récentes, veuillez visiter www.startech.com

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des Matières

Introduction ....1

Contenu de l'Emballage .... 1
Configuration Requise....1

Installation 2

Installation du Matériel....2
Installation du Logiciel....2

Dépannage ....4

Spécifications ....5

Informations sur la Garantie ....6

Introduction

Merci pour l'achat de votre carte contrôleur IDE ATA/133 StarTech.com. Ce produit est parfait pour ajouter des disques durs supplémentaires et d'autres dispositifs conformes IDE/ATAPI à un ordinateur qui ne dispose pas de connexions IDE disponibles, permettant de remplacer un contrôleur IDE intégré défaillant, ou pour améliorer les performances d'un ordinateur afin de profiter des vitesses ATA/133.

Contenu de l'Emballage

• 1 x Carte Contrôleur PCI IDE ATA/133
• 1 x Câble de Données IDE 40-broches, 80-fils
- 1 x CD Pilote
• • 1 x Manuel d'Instruction

Configuration Requise

• Un ordinateur Pentium avec un emplacement PCI disponible
• Microsoft® Windows® 98SE/ ME/ NT4/ 2000/ XP/ Server 2003/ Vista/ 7, ou Linux®

Installation

ATTENTION! Les cartes PCI, comme tout équipement informatique, peuvent être gravement endommagées par l'électricité statique. Assurez vous que vous êtes déchargé d'électricité statique avant de toucher au châssis de l'ordinateur et à la carte. StarTech.com vous recommande de porter un bracelet anti-statique lors de l'installation de toute composante informatique. Si un bracelet anti-statique n'est pas disponible, déchargez vous de toute accumulation d'électricité statique en touchant une large surface métallique mise à la terre (comme le boîtier de l'ordinateur) pendant plusieurs secondes. Veuillez également manipuler la carte par les bords et non par les connecteurs dorés.

Installation du Matériel

1. Éteignez votre ordinateur et les périphériques connectés à l'ordinateur (ex : Imprimantes, disques durs externes, etc.) Débranchez le câble d'alimentation à l'arrière de l'alimentation de l'ordinateur et déconnectez tous les périphériques.
2. Retirez le capot du boîtier de l'ordinateur. Consultez la documentation de votre système informatique pour plus de détails.
3. Localisez une fente PCI ou PCI-X disponible et retirez le couvercle en métal sur l'arrière du boîtier de l'ordinateur.
4. Insérez la carte dans l'emplacement PCI ou PCI-X disponible et fixez tranche de la carte à l'arrière du boîtier.
5. Replacez le capot sur le boîtier de l'ordinateur.
6. Insérez le câble d'alimentation dans la prise d'alimentation et rebranchez toutes les autres connexions retirées à l'étape 1.

Installation du Logiciel

Windows 98/98SE/ME

1. Mettez sous tension l'ordinateur hôte, et assurez-vous que Windows est complètement initialisé (le bureau doit être visible)
2. Windows va détecter que ITE IT8212 ATA PCI Controller a été connecté, et lancera l'Assistant Ajout de nouveau Matériel. Sélectionnez Spécifier l'emplacement du pilote (Avancé) et cliquez sur Suivant:
3. Insérez le CD dans le lecteur CD/DVD-ROM, puis sélectionnez Rechercher le meilleur pilote pour votre périphérique (Recommandé) et tapez D:\WIN98_ME (supposant que votre lecteur CD-ROM est désigné comme lecteur D:) dans le champ désignant l'emplacement du fichier. Appuyez sur Suivant pour continuer l'installation.

4. Une fois que Windows vous informe qu'il a trouvé le pilote pour ITE IT8212 ATA PCI Controller, appuyez sur Suivant pour continuer l'installation.

5. Une fois que l'installation du pilote est terminée, cliquez sur Terminer pour continuer:

6. Il vous sera demandé de redémarrer votre ordinateur. Veuillez procéder au redémarrage afin de permettre à l'installation du pilote de prendre effet.
7. Une fois que l'ordinateur a redémarré, vous pouvez vérifier que l'installation a réussi. Pour ce faire, faites un clic droit sur Poste de travail et sélectionnez Gérer. Sur le côté gauche de la fenêtre qui s'ouvre, cliquez sur Gestionnaire de périphériques. Cliquez sur le signe [+] à côté de Contrôleurs SCSI, où vous devriez remarquer ITE IT8212 ATA PCI Controller dans la liste, indiquant que l'installation a réussi.

Windows 2000/XP

Veuillez noter : Les étapes d'installation pour Windows 2000 et Windows XP seront très similaires, sinon identiques. Les instructions suivantes sont basées sur Windows 2000, mais s'appliquent également à l'installation de Windows XP :

1. Mettez sous tension l'ordinateur hôte, et assurez-vous que Windows est complètement initialisé (le bureau doit être visible)
2. Windows va détecter que ITE IT8212 ATA PCI Controller a été connecté, et lancera l'Assistant Ajout de nouveau Matériel. Sélectionnez Rechercher un pilote approprié pour mon périphérique (recommandé) et cliquez sur Suivant pour continuer l'installation.
3. Insérez le CD Pilote dans le lecteur CD/DVD-ROM, et sélectionnez Installer à partir d'une liste ou d'un emplacement spécifique. Dans la boîte de dialogue, cliquez sur Suivant pour continuer l'installation:
4. Dans la boîte de dialogue qui s'affiche, tapez D:\WIN2K_XP (supposant que votre lecteur CD-ROM est désigné comme lecteur D:) pour indiquer l'emplacement du fichier approprié. Cliquez sur Suivant pour continuer l'installation.
5. Lorsque Windows indique que le pilote correct a été localisé, cliquez sur Suivant pour continuer l'installation.
6. Lorsque vous êtes informé que l'Assistant de Nouveau matériel Détecté a terminé l'installation des pilotes pour ITE IT8212 ATA PCI, cliquez sur Terminer pour continuer, et redémarrez l'ordinateur afin que l'installation prenne effet :
7. Une fois que l'ordinateur a redémarré, vous pouvez vérifier que l'installation a réussi. Pour ce faire, faites un clic droit sur Poste de travail et sélectionnez Gérer. Sur le côté gauche de la fenêtre qui s'ouvre, cliquez sur Gestionnaire de périphériques. Cliquez sur le signe [+] à côté de Contrôleurs SCSI et RAID, où vous devriez remarquer ITE IT8212 ATA PCI Controller dans la liste, indiquant que l'installation a réussi.
   S'il ya un ? Ou un symbole ! à côté de ITE IT8212 ATA PCI Controller, cela indique que le pilote n'est pas installé correctement. Si c'est le cas, veuillez supprimer le périphérique et le réinstaller.

Dépannage

Q : Quand l'ordinateur est allumé, aucune vidéo n'apparaît sur l'écran ou la lumière du lecteur de disquette reste allumée et le lecteur ne fonctionne pas.

R : Le câble peut être branché à l'envers. Assurez-vous que le câble est correctement branché. Ceci est fait en examinant le câble afin de confirmer que la bande rouge est alignée avec la Broche 1 sur les deux extrémités.

Q : Lorsque je démarre mon ordinateur, je reçois un message "échec du Contrôleur HDD".

R : 1) Premièrement, assurez-vous que le port est activé.

2) Si le port est activé, vérifiez que tous les câbles sont correctement connectés, y compris le câble d'alimentation.

3) Vérifiez qu'aucun contrôleur de disque équivalent n'est actif dans le BIOS

Spécifications

Interface Hôte PCI 32-bit (5V/3.3V)

Facteur de Forme Profil Complet

Chipset ITE IT8212F

Connecteurs 2 x 40-broches IDE Mâle

Taux Maximum de Transfert de Données 133 Mbps

Autres Spécifications	Compatible avec la spécification ATA/ ATAPI-6
Prise en Charge	ANSI ATA proposal PIO Modes 0,1,2,3,4 avec contrôle de flux,DMA Modes 0,1,2 et Ultra DMA modes 0,1,2,3,4,5,6512 octets FIFO pour le transfert de données via canal IDE
Systèmes d'Exploitation Supportés	Windows NT4/ 98SE/ ME/ 2000/ XP/ Server 2003/ Vista/7 (32/64-bit), Linux

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads

Informations sur la Garantie

Ce produit est couvert par une garantie à vie.

En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.

Limitation de Responsabilité

En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte pécuniaire, résultant de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer à vous.

Hard-to-find made easy. à StarTech.com, ce n'est pas un slogan. C'est une promesse.

StarTech.com est votre source unique pour chaque partie de connectivité dont vous avez besoin. De la dernière technologie pour les produits existants - et toutes les pièces qui relient l'ancien au nouveau - nous pouvons vous aider à trouver les pièces qui relient vos solutions.

Nous rendons facile le fait de localiser les pièces, et nous les livrons rapidement partout où elles doivent aller. Il suffit de parler à l'un de nos conseillers techniques ou de visiter notre site Web. Vous serez connecté en un rien de temps aux produits dont vous avez besoin.

Visitez www.startech.com pour des informations complètes sur tous les produits StarTech.com et d'accéder à des ressources exclusives et gain de temps des outils.

StarTech.com est un fabricant de pièces de connectivité et de technologie certifié ISO 9001. StarTech.com a été fondé en 1985 et exerce ses activités aux Etats-Unis, au Canada, au Royaume-Uni et à Taiwan, desservant un marché mondial.
