Marque	StarTech.com
Modèle	PEX2IDE
Type de produit	Carte contrôleur PCI Express IDE 1 port
Interface hôte	PCI Express x1
Facteur de forme	Profil complet / bas (avec support inclus)
Chipset	JMicron JMB368
Connecteurs	1 port IDE 40 broches mâle
Périphériques supportés	Jusqu'à 2 périphériques IDE (Maître/Esclave)
Systèmes d'exploitation supportés	Windows 2000, XP, Server 2003, Vista, 7 (32/64-bit)
Dimensions (approx.)	120 x 98 x 20 mm
Poids (approx.)	50 g
Alimentation	Via le slot PCI Express
Température de fonctionnement	0°C à 55°C
Humidité de fonctionnement	20% à 80% (sans condensation)
Contenu de l'emballage	Carte adaptateur, câble IDE interne, support profil bas, manuel
Installation	Insérer dans un slot PCIe libre, brancher le câble IDE, fixer le support
Installation du pilote	Aucune requise (mode IDE natif, Windows installe automatiquement)
Fonctions principales	Ajoute un port IDE à un ordinateur via PCI Express, permet la connexion de disques durs/lecteurs IDE
Entretien et nettoyage	Déconnecter l'alimentation avant nettoyage, utiliser de l'air comprimé pour enlever la poussière, éviter l'humidité
Sécurité	Se décharger de l'électricité statique avant manipulation, ne pas toucher les connecteurs dorés, éteindre l'ordinateur avant installation
Pièces détachées et réparabilité	Support profil bas inclus, câble IDE inclus. Garantie à vie, support technique en ligne
Garantie	À vie (contre défauts de matériaux et de fabrication)
Informations générales	Certification FCC Classe B, fabriqué par StarTech.com, fondé en 1985

FOIRE AUX QUESTIONS - PEX2IDE StarTech.com

Quels systèmes d'exploitation sont compatibles avec la carte PEX2IDE ?

La carte est compatible avec Windows 2000, XP, Server 2003, Vista et 7 en versions 32 et 64 bits.

Dois-je installer un pilote pour utiliser la carte ?

Non, grâce au mode IDE natif, Windows détecte et installe automatiquement le pilote nécessaire. Aucune intervention n'est requise.

Combien de périphériques IDE puis-je connecter ?

Vous pouvez connecter jusqu'à deux périphériques IDE sur le port, en configurant les cavaliers Maître/Esclave.

Puis-je démarrer mon ordinateur à partir d'un disque dur connecté à cette carte ?

Oui, il est possible de démarrer sur un disque dur IDE connecté à la carte. Vous devez configurer l'ordre de démarrage dans le BIOS de la carte mère.

Comment changer l'ordre de démarrage pour booter sur le disque IDE ?

Accédez au BIOS de la carte mère (généralement en appuyant sur DEL au démarrage), allez dans les fonctionnalités BIOS avancées et modifiez la priorité de démarrage du disque dur.

Que faire si la carte n'est pas détectée par le système ?

Vérifiez que la carte est bien insérée dans un slot PCI Express fonctionnel, que le câble IDE est correctement branché et que les périphériques sont alimentés. Essayez de redémarrer ou de réinstaller la carte.

Cette carte est-elle compatible avec les disques SATA ?

Non, cette carte est spécifiquement conçue pour les périphériques IDE (PATA) avec un connecteur 40 broches. Elle ne supporte pas les disques SATA.

Quel chipset utilise la carte PEX2IDE ?

La carte utilise le chipset JMicron JMB368.

La carte est-elle livrée avec un câble IDE ?

Oui, l'emballage contient un câble IDE interne ainsi qu'un support profil bas pour les boîtiers compacts.

Quelle est la garantie de ce produit ?

Le produit est couvert par une garantie à vie contre les défauts de matériaux et de fabrication. Le support technique est également disponible à vie sur le site de StarTech.com.

MODE D'EMPLOI PEX2IDE StarTech.com

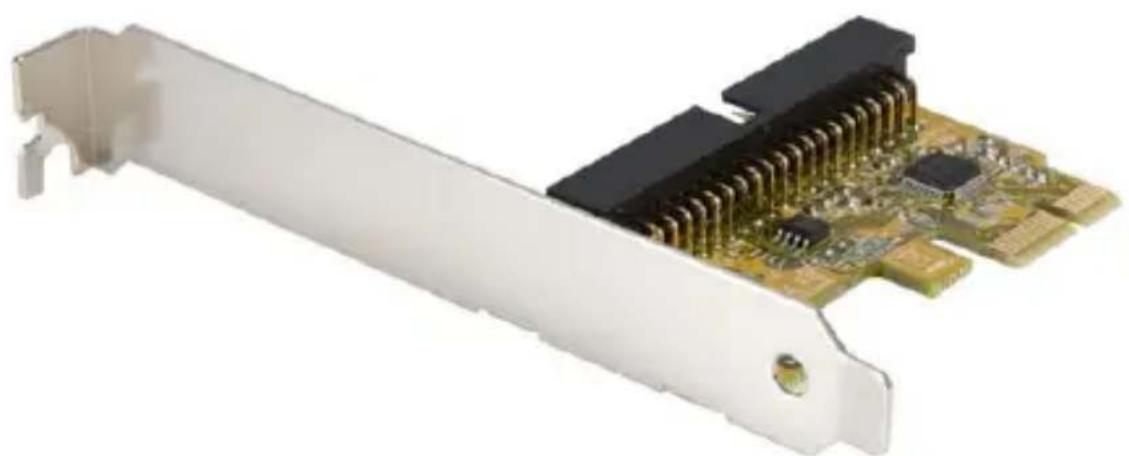

Carte Contrôleur PCI Express IDE 1 Port

PEX2IDE

*Le produit actuel peut varier de la photos

FR: Guide de l'utilisateur - fr.startech.com

Pour les informations les plus récentes, veuilles visitor www.startech.com

Déclaration de conformité FCC

Cet équipement a eté testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génére, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causeer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produit pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouraged à essayer de corriger l'interfERENCE par une ou plusieurs des mesures suivantes:

Réorienter ou déplacer l'antenne de réception.
Augmenter la distance entre l'équipement et le récepteur.
- Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
- Consulter votre revendeur ou un technician radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés hierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des Matieres

Introduction 1

Contenu de l'Emballage 1
Configuration Requise. 1

Installation 2

Installation du Matériel 2
Installation du Logiciel 3

Changer la série de Demarrage 4

Specifications 5

Informations sur la Garantie 6

Introduction

Merci pour l'achat d'une Carte Adaptateur PCI Express IDE 1 Port StarTech.com. Utilisant la vitesse et la fiabilité de la technologie PCI Express, vous serez en mesure d'ajouter une connectivité IDE à un ordinateur hôte - une façon rentable d'utiliser des dispositifs existants avec plusieurs ordinateurs modernes

Contenu de l'Emballage

1 x Carte Adaptateur PCI-E IDE
1 x Câble IDE Interne
1 x Support Profil Bas
1 x Manuel d'Instruction

Configuration Requise

• Système compatible PCI Express avec un emplacement PCI Express disponible
• Microsoft® Windows® 2000/ XP/ Server 2003/ Vista/ 7 (32/64-bit)

Installation

ATTENTION! Les cartes PCI-Express, comme tout équipement informatique, peuvent être gravement endommagées par l'électricité statique. Assurez vous que vous étés décharge d'électricité statique avant de toucher au chassis de l'ordinateur et à la carte. StarTech.com vous recommende de porter un bracelet anti-statique lors de l'st installation de toute composante informatique. Si un bracelet anti-statique n'est pas disponible, déchargez vous de toute accumulation d'électricité statique en touchant une large surface métallique mise à la terre ( comme le boîtier de l'ordinateur) pendant plusieurs secondes. Veuillez également manipulier la carte par les bords et non par les connecteurs dorés.

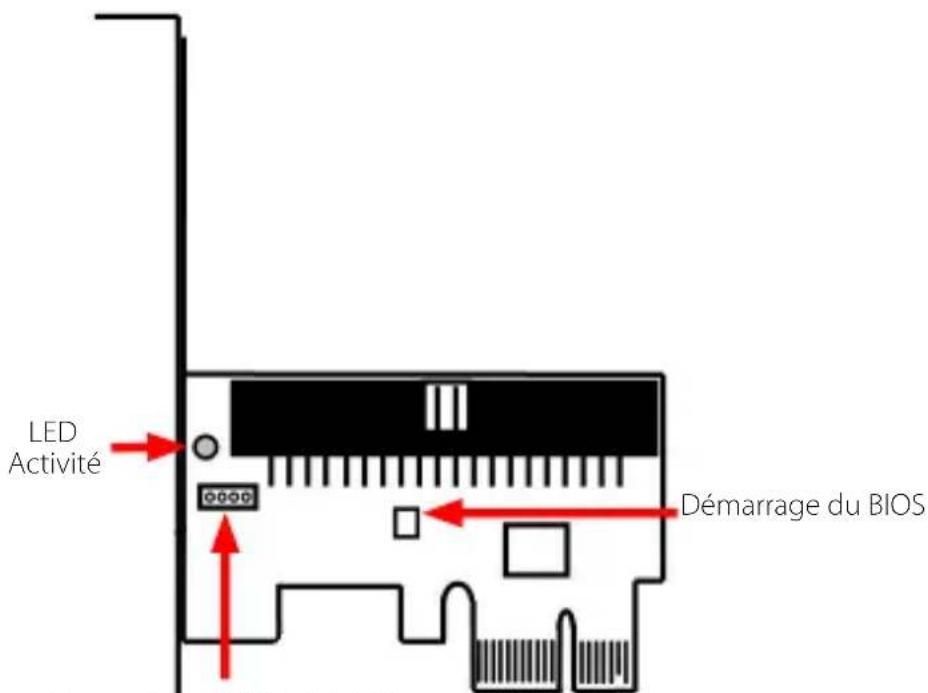

Connecteur LED Activité J3

Installation du Matériel

1. Éteignez votre ordinateur et les périphériques connectés à l'ordinateur (ex : Imprimantes, disques durs externes, etc.) Débranchez le cable d'alimentation à l'arrière de l'alimentation de l'ordinateur et déconnectez tous les périphériques.
2. Retirez le capot du boitier de l'ordinateur. Consultez la documentation de votre système informatique pour plus de détails.
3. Localisez un emplacement PCI ou PCI-X disponible et retirez le couvercle en métal sur l'arrête du boîtier de l'ordinateur.
4. Insérez la carte dans l'emplacement PCI ou PCI-X disponible et fixez la tranche de la carte à l'arrête du boîtier.

NOTE: Si vous installez la carte dans un système au petit facteur de forme/profil bas, remplacez le support profil complet pré-installé par le support profil bas inclus peut être nécessaire.

1. Branchez le(s) périphérique(s) IDE à la carte avec un cable en nappe IDE. Jusqu'à deux apparciels peuvent être connectés à un seul port IDE. Veillez à régler les cavaliers Maître/Esclave de manière appropriée.
2. Replacez le capot sur le boitier de l'ordinateur.
3. Insérez le cable d'alimentation dans la prise d'alimentation et rebranche tous les autres connecteurs retires à l' étape 1.
4. Allumez l'ordinateur et observe les messages BIOS qui apparaissent sur l'écran. Le BIOS va lister tous les dispositifs ATA Parallètes connectés à l'adaptateur Hôte PATA PCI Express. Par exemple :

Si les informations affichées sur votre monitreur sont correctes (tous les apparciels installés sont répertoriés avec le nom correct de l'appareil, etc.), l'Adaptateur Hôte PATA PCI Express a été installé avec succès dans votre ordinateur.

Installation du Logiciel

Parce PEX2IDE supporte le mode IDE natif, l'installation du pilote n'est pas requise. Les systèmes d'exploitation de Windows détecteront la carte et installeront le pilote nécessaire de manière automatique.

Changer la série de Demarrage

Les changements de la série de démarrage des périhériques installés sur l'ordinateur hôte doivent être faits via l'utilitaire de configuration BIOS de la carte mère de l'ordinateur hôte.

1. Lancez l'utilitaire de configuration BIOS de la carte mère. Normalement, cela peut être fait en appuyant sur la touche DEL (DELETE) tandis que le BIOS vérifie toutes les configurations matérielles
2. Sélectionnez Caracteristiques BIOS Avances
3. Changez Hard Disk Boot Priority / First Boot Device pour permettre au système de démarrer à partir du disque désigné.
4. Sauvegardez et quittez le BIOS.

Veuillez qu'en raison de variations dans les conceptions de BIOS, les instructions ci-dessus peuvent différer de votre système BIOS. Pour plus d'instructions sur la façon de compléter cette étape, veuillez consulter la documentation qui accompagnait votre carte mère ou votre système informatique au moment de l'achat.

Specifications

Interface Hôte PCI Express x1

Facteur de Forme Profil Complet/Bas

Chipset JMicron JMB368

Connecteurs 1 x 40-broches IDE malé

Systèmes d'Exploitation Supportés

Windows 2000/ XP/ Server 2003/ Vista/ 7 (32/64-bit)

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargesements.

Pour les derniers pilotes/logiciels, veuillez visitor www.startech.com/downloads

Informations sur la Garantie

Ce produit est couvert par une garantie à vie.

En outre, StarTech.com garantit ses produits contre les defauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent etre returnes pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pieces et la main d'oeuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage resultant d'une mauvaise utilisation, abus, modification ou l'usure normale.

Limitation de Responsabilité

Enaucun cas la responsabilité deStarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte péculinaire, résultat de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions containues dans cette déclaration ne peuvent pas s'appliquer à vous.
