PEXSAT32 - Carte d'extension informatique StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte contrôleur PCI Express SATA/eSATA 6 Gbps 2 ports
Marque	StarTech.com
Modèle	PEXSAT32 / PEXESAT32
Interface bus	PCI Express rev 2.0 (connecteur x1, compatible x4/x8/x16)
Connecteurs internes	2 x SATA 7 broches (PEXSAT32)
Connecteurs externes	2 x eSATA 7 broches (PEXESAT32)
Chipset	Marvell 9128
Débit de transfert maximal	6 Gbps
Facteur de forme	Plein profil / Bas profil (support inclus)
Dimensions (approx.)	120 x 70 x 20 mm
Poids (approx.)	50 g
Alimentation	Alimentée par le bus PCI Express
Température de fonctionnement	5°C à 50°C
Température de stockage	-25°C à 70°C
Humidité de fonctionnement	15% à 90% HR
Systèmes d'exploitation compatibles	Windows XP/Server 2003/Vista/Server 2008 R2/7 (32/64-bit), Linux
Fonctions principales	Ajout de ports SATA/eSATA 6 Gbps, support RAID (via BIOS), rétrocompatible SATA 3 Gbps
Installation	Plug-and-play sous Windows 7, pilotes inclus pour autres OS
Sécurité	Précautions antistatiques recommandées lors de l'installation
Garantie	Garantie à vie StarTech.com

FOIRE AUX QUESTIONS - PEXSAT32 StarTech.com

Quels sont les systèmes d'exploitation compatibles avec la carte PEXSAT32 ?

La carte est compatible avec Windows XP/Server 2003/Vista/Server 2008 R2/7 (32/64-bit) et Linux. Sous Windows 7, les pilotes sont intégrés nativement.

Comment installer la carte contrôleur dans mon ordinateur ?

Éteignez l'ordinateur, débranchez l'alimentation, ouvrez le boîtier, insérez la carte dans un emplacement PCI Express libre (x1, x4, x8 ou x16), fixez-la avec une vis, puis refermez le boîtier. Utilisez un bracelet antistatique pour éviter les décharges.

La carte est-elle compatible avec les disques durs SATA 3 Gbps ?

Oui, la carte est rétrocompatible avec les disques SATA révision 2.0 (3 Gbps). Les vitesses de transfert s'adaptent automatiquement au périphérique connecté.

Comment configurer un RAID avec cette carte ?

Au démarrage, lorsque l'écran du BIOS de la carte apparaît, appuyez sur Ctrl+M pour accéder au menu de configuration RAID. Vous pouvez ensuite créer des volumes RAID en suivant les instructions à l'écran.

Dois-je installer des pilotes pour Windows 7 ?

Non, sous Windows 7, la carte est reconnue nativement et les pilotes sont déjà intégrés. Pour les autres versions de Windows, utilisez le CD d'installation fourni.

Comment vérifier que la carte est correctement installée ?

Allez dans le Gestionnaire de périphériques (clic droit sur « Poste de travail » > « Gérer »). La carte doit apparaître sous « Contrôleurs SCSI et RAID » (ou « Storage Controller ») comme « Marvell 91xx ».

Puis-je utiliser la carte dans un boîtier slim (profil bas) ?

Oui, le produit est livré avec un support profil bas. Remplacez le support standard en retirant les vis et en fixant le support bas profil inclus.

Quelle est la vitesse maximale supportée par les ports eSATA ?

Les ports eSATA offrent un débit maximal de 6 Gbps avec des disques compatibles SATA rev 3.0. La performance réelle dépend du périphérique connecté.

Que faire si la carte n'est pas détectée par Windows ?

Vérifiez que la carte est bien insérée dans l'emplacement PCI Express et que l'ordinateur est allumé. Essayez de mettre à jour les pilotes depuis le site www.startech.com/downloads. Si le problème persiste, testez la carte dans un autre emplacement PCIe.

La carte nécessite-t-elle une alimentation externe ?

Non, la carte est alimentée directement par le bus PCI Express de l'ordinateur. Aucune connexion d'alimentation supplémentaire n'est requise.

MODE D'EMPLOI PEXSAT32 StarTech.com

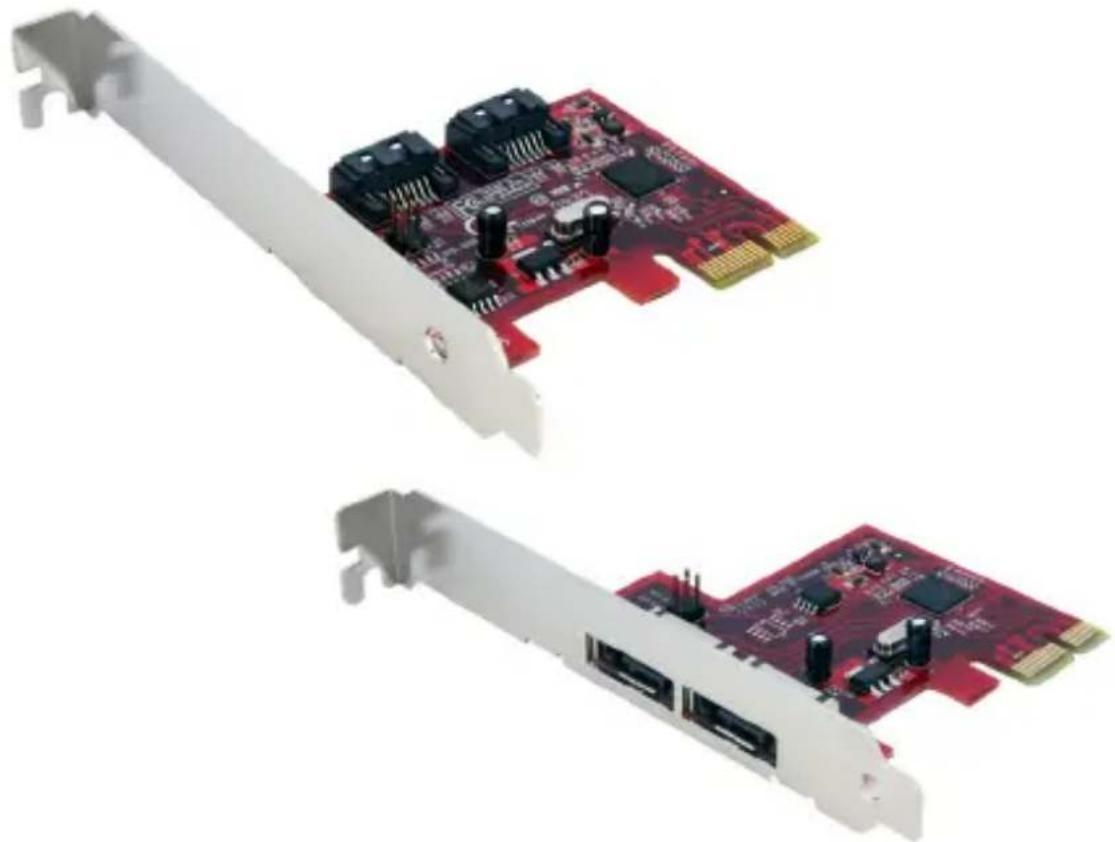

Contrôleur PCI Express SATA 6Gbps 2-Ports Contrôleur PCI Express eSATA 6Gbps 2-Ports

PEXSAT32

PEXESAT32

*Le produit actuel peut varier de la photos

FR: Guide de l'utilisateur - fr.startech.com

Pour les informations les plus récentes, veuillez visiter www.startech.com

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des Matières

Introduction ....1

Contenu de l'Emballage .... 1

Configuration Requise....1

Vue du PEXSAT32 2

Vue du PEXESAT32....2

Installation ....3

Installation du Matériel....3

Installation du Pilote....3

Vérification de l'Installation....4

Comment l'Utiliser ....5

Configuration RAID 5

Spécifications ......6

Informations sur la Garantie ....7

Introduction

Les Cartes contrôleur eSATA ou SATA PCI Express 6Gbp 2-Ports StarTech.com offrent une connectivité simple entre un ordinateur hôte et des périphériques eSATA ou SATA révision 3.0. une solution économique pour la connexion de disques durs haute vitesse et Solid State Drives (SSD), permettant des sauvegardes de données et des archivages plus faciles. Entièrement compatible avec la révision 3.0 des disques durs SATA, avec des vitesses de transfert de données allant jusqu'à 6 Gbps et rétrocompatible avec la révision 2.0 SATA, cette carte adaptateur comprend une puce unique PCI Express narive offrant une compatibilité, une fiabilité et une performance accrues.

Contenu de l'Emballage

• 1 x Contrôleur SATA 6Gbps 2-ports

ou

1 x Carte contrôleur eSATA 6Gbps 2-ports

• 1 x Support Profil Bas
• 1 x CD D'Installation Pilote
• 1 x Manuel d'Instruction

Configuration Requise

• Système informatique compatible PCI Express avec emplacement carte PCIe disponible
• Microsoft® Windows® XP/Server 2003/Vista/Server 2008 R2/7 (32/64-bit), ou Linux®

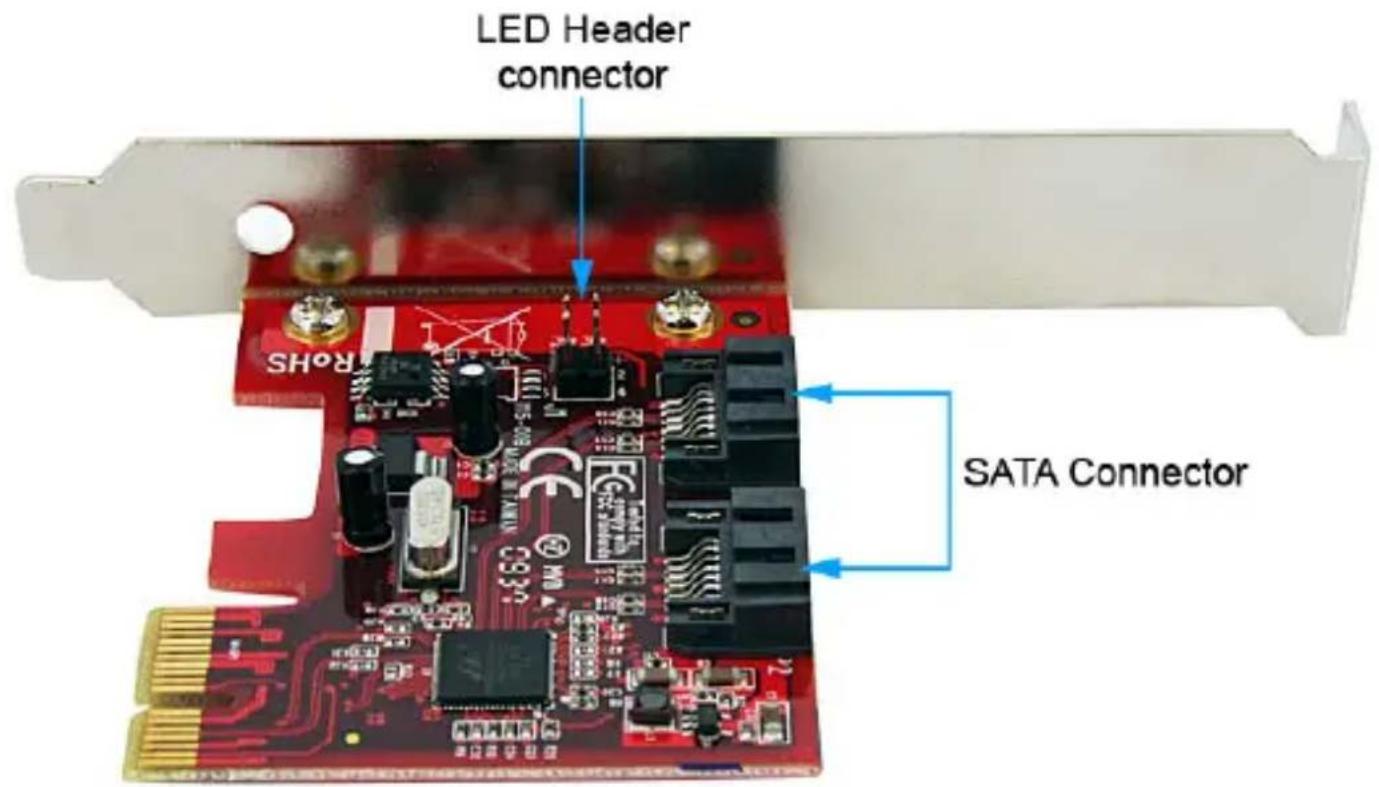

Vue du PEXSAT32

ATTENTION! Les cartes PCI-Express, comme tout équipement informatique, peuvent être gravement endommagées par l'électricité statique. Assurez vous que vous êtes déchargé d'électricité statique avant de toucher au châssis de l'ordinateur et à la carte. StarTech.com vous recommande de porter un bracelet anti-statique lors de l'installation de toute composante informatique. Si un bracelet anti-statique n'est pas disponible, déchargez vous de toute accumulation d'électricité statique en touchant une large surface métallique mise à la terre (comme le boîtier de l'ordinateur) pendant plusieurs secondes. Veuillez également manipuler la carte par les bords et non par les connecteurs dorés.

Installation du Matériel

1. Éteignez votre ordinateur et les périphériques connectés à l'ordinateur (imprimantes, disques durs externes, etc.) Débranchez le câble d'alimentation de l'arrière de l'alimentation à l'arrière de l'ordinateur et déconnectez tous les périphériques.
2. Retirez le capot du boîtier de l'ordinateur. Consultez la documentation de votre système informatique pour plus de détails.
3. Localisez un emplacement PCI Express ouvert et retirez le couvercle métallique à l'arrière du boîtier de l'ordinateur (Se référer à la documentation de votre système informatique pour plus de détails). Notez que cette carte fonctionnera dans les emplacements PCI Express avec des voies supplémentaires (x4, x8 ou x16 emplacements).

OPTIONNEL: Si vous installez la carte dans un système profil bas, enlevez les vis qui retiennent le support plein profil de la carte et remplacez par le support profil bas inclus.

1. Insérez la carte dans l'emplacement PCI Express disponible et fixez le support à l'arrière du boîtier.

OPTIONNEL: Si vous connectez des indicateurs LED externes à la carte, connectez l'en-tête 2x4-broches de la carte aux LED.

1. Replacez le capot du boîtier de l'ordinateur.

2. Insérez le câble d'alimentation dans la prise secteur et rebranchez tous les autres connecteurs retirés à l'étape 1.

Installation du Pilote

Windows XP/Server 2003/Vista/Server 2008 R2

1. Après avoir installé la carte dans le système informatique, démarrez l'ordinateur.
2. Une fois Windows ouvert, l'assistant d'installation du matériel/pilote devrait apparaître. Insérez le CD d'installation du pilote dans le lecteur de CD/DVD lorsque

vous y êtes invité.

1. Windows devrait commencer automatiquement à rechercher dans le CD les pilotes appropriés. Cela peut prendre plusieurs minutes.
2. Une fois que Windows a localisé les pilotes et les a installés, la carte devrait être prête à l'emploi.

Windows 7

Aucune installation de pilote n'est nécessaire pour Windows 7, étant donné que la carte contrôleur est supportée nativement, les pilotes sont déjà installés.

Vérification de l'Installation

Windows XP/Server 2003/Vista/Server 2008 R2/7

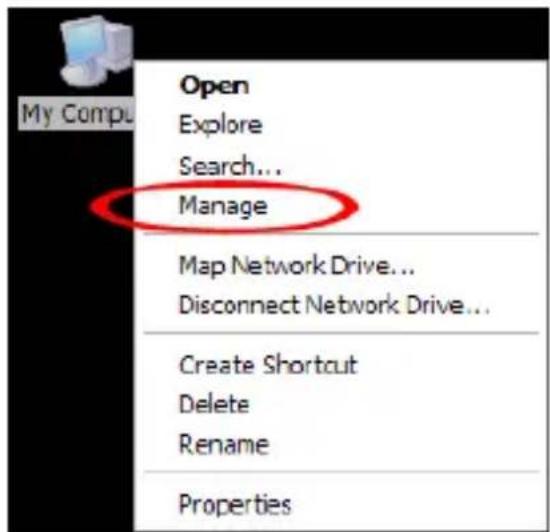

A partir du bureau principal, faites un clic-droit sur "Poste de travail" ("Ordinateur" dans Vista ou version ultérieure), puis sélectionnez "Gérer". Dans la fenêtre Gestion de l'ordinateur, sélectionnez Gestionnaire de périphériques dans le panneau gauche de la fenêtre.

Sous la catégorie "Contrôleurs SCSI et RAID" ("Storage Controller" dans Vista ou version ultérieure), devrait se trouver le périphérique "Marvell 91xx". Faites un Clic-droit sur le périphérique et sélectionnez "Propriétés" pour s'assurer qu'il est installé et qu'il fonctionne correctement.

Pour Windows 7, si vous utilisez les pilotes natifs, la carte sera plutôt listée sous la catégorie "IDE ATA/ATAPI Controller" en tant que périphérique "Standard AHCI".

Comment l'Utiliser

Configuration RAID

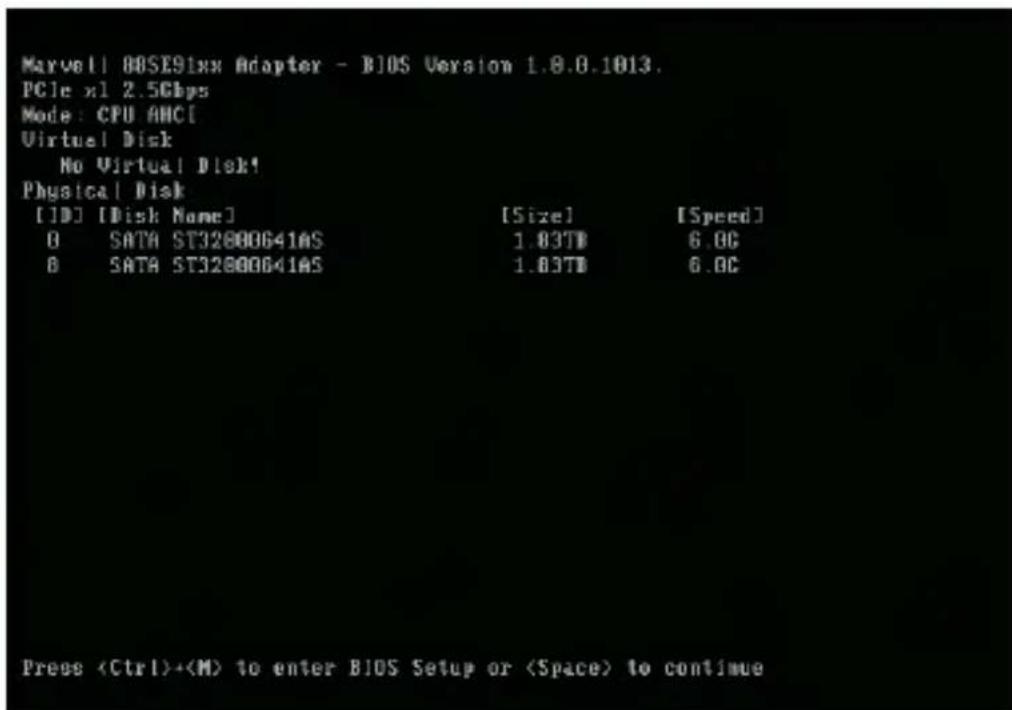

Pour configurer une matrice RAID utilisant les disques connectés à la carte contrôleur SATA, le menu de configuration du BIOS doit être accédé. Pour accéder au menu de configuration, lors du POST (démarrage de l'ordinateur), l'affichage du statut de la carte contrôleur s'affichera. Lorsque vous y êtes invité, appuyer sur [CTRL] + [m] permettra d'entrer dans le menu de configuration. Dans le menu de configuration, les disques détectés peuvent être configurés dans l'un des modes RAID pris en charge en suivant les instructions sur l'écran.

Marvell 00SE91xx Adapter - BIOS Version 1.8.0.1013. PCIe xl 2.5Gbps Mode: CPU ANC! Virtual Disk No Virtual Disk! Physical Disk [1D] [Disk Name] [Size] [Speed] 0 SATA ST32000641AS 1.83TB 6.0C 0 SATA ST32000641AS 1.83TB 6.0C Press + to enter BIOS Setup or to continue

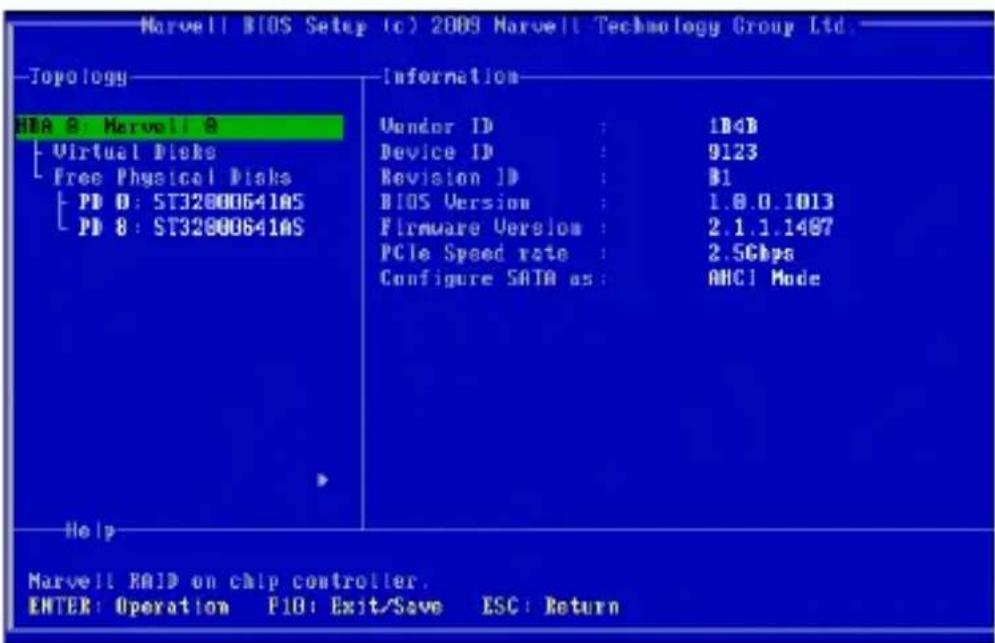

Harvell BIOS Setup (c) 2009 Harvell Technology Group Ltd. Topology HDA 8: Harvell 8 Virtual Disks Free Physical Disks PD 8: ST32000641AS PD 8: ST32000641AS Information Vendor ID : 1B4B Device ID : 9123 Revision ID : B1 BIOS Version : 1.0.0.1013 Firmware Version : 2.1.1.1407 PCIe Speed rate : 2.5Gbps Configure SATA as : AHCI Mode Help Harvell RAID on chip controller. ENTER: Operation P10: Exit/Save ESC: Return

Spécifications

Interface Bus

PCI Express rev 2.0*(x1 connecteur)SATA rev 3.0

Facteur de Forme

Plein/Bas Profil

Chipset ID

Marvell 9128

Connecteurs	2 x eSATA 7-broches (PEXESAT32)
	2 x SATA 7-broches (PEXSAT32)

Taux Maximal de Transfert de Données

SATA: 6 Gbps

Température de Fonctionnement

5°C ~ 50°C (41°F ~ 122°F)

Température de Stockage

-25°C ~ 70°C (-13°F ~ 158°F)

Humidité

15% ~ 90% HR

Systèmes d'Exploitation Compatibles

Windows XP/Server 2003/Vista/Server 2008 R2/7 (32/64-bit), Linux

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Pour les derniers pilotes/logiciels, veuillez visiter : www.startech.com/downloads.

Informations sur la Garantie

Ce produit est couvert par une garantie à vie.

En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.
